本文成文于2025年2月初，最近也没有做新的导热材料测试，只能把我之前第二轮的实验数据详情做个展示。
前几天的专栏里，已经聊完了硅脂，非绝缘导热材料，这次准备聊另一个渐渐流行起来的导热材料类别——相变化导热材料。其实之前我就写过一些总结性质的快评，大家如果只是需要快速了解几大相变片的性能和特点，可以参阅我之前的这几个专栏：
5大靠谱相变片快评：霍尼韦尔的7950断层式强大，其它产品毫无还手之力
第二轮导热测试的第三波实验结果，高压下的相变材料，7950还在秀，莱尔德竟开倒车
本次主要展示第二轮测试的结果，烤机测试方法就按照我之前的专栏来，特点是压力更大，测量更准。所以第一轮的数据就不放了，到时候总结性能的时候丢出来当个参考就行：
第二轮导热材料测试开始，更高散热压力，更准确的温升测量方法
对于相变化导热材料来说，磨合方法，时间也做了准确的控制，所以这次所有测试相变材料的磨合条件完全一致，都是5分钟烤机+休息30秒，循环重复6次，然后用螺丝刀再扭一次（材料变薄后，螺丝压力会变小，需要重新紧固）。之后静置20小时+，放到第二天再次用螺丝刀确认一遍扭矩，之后才开始测试。此轮测试的散热压力更大，更可以“看谁得胜回朝,看谁全军覆没”
前情提要说完，来说这次的主角——莱尔德的Tpcm7000相变，我材料也是老熟人，我同样是从它上市就写过不少相关的专栏，大家有兴趣的话可以去看看：
莱尔德Tpcm7000相变片实测：羡慕7950，研究7950，复制7950，不如7950
特别贵但是性能确实不错的导热凝胶，莱尔德Tputty910性能实测
当时在笔记本上测的结论就是这材料比霍尼韦尔的7950差，再经过新的两轮再台式机CPU上的测试后，结论更是被加固了。

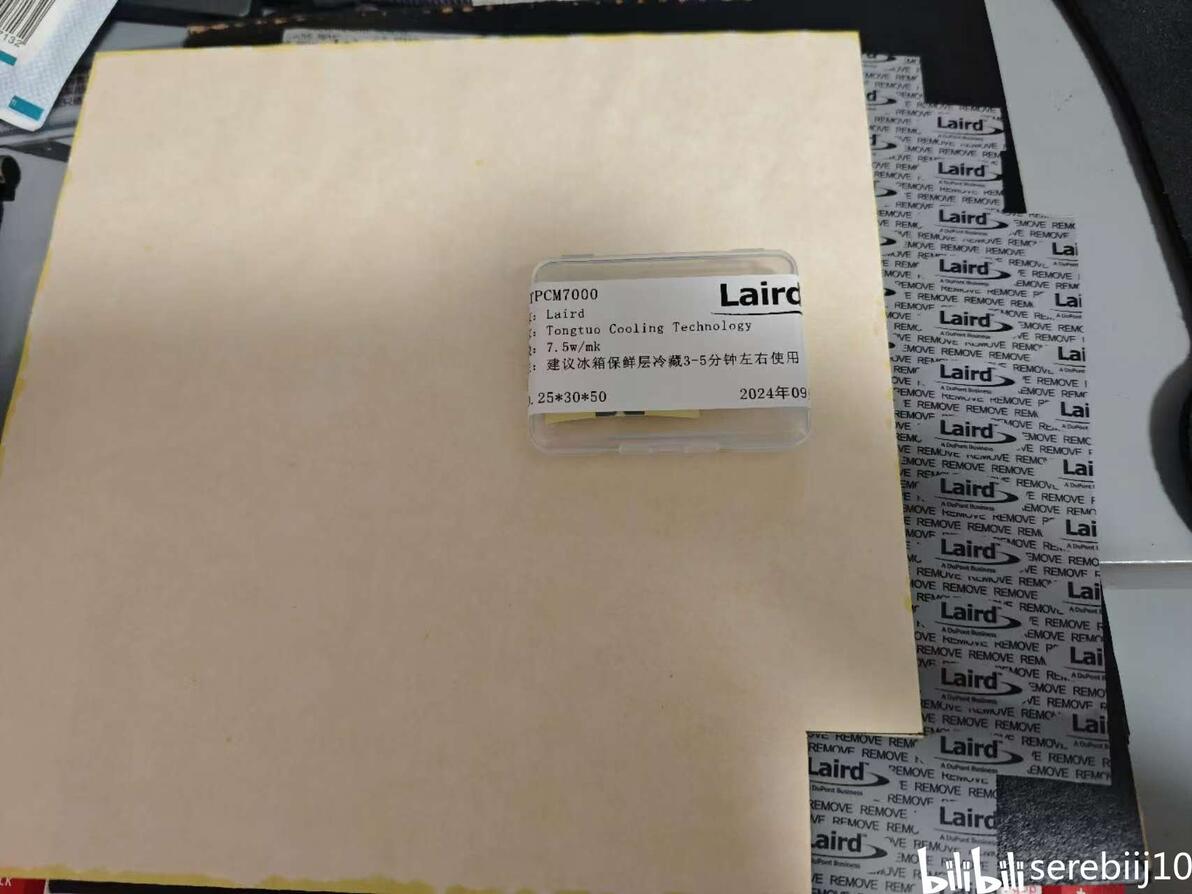

首先展示下材料的来源:这材料我总共测了4次，为了交叉印证数据，材料的来源都有2个。
来源1：

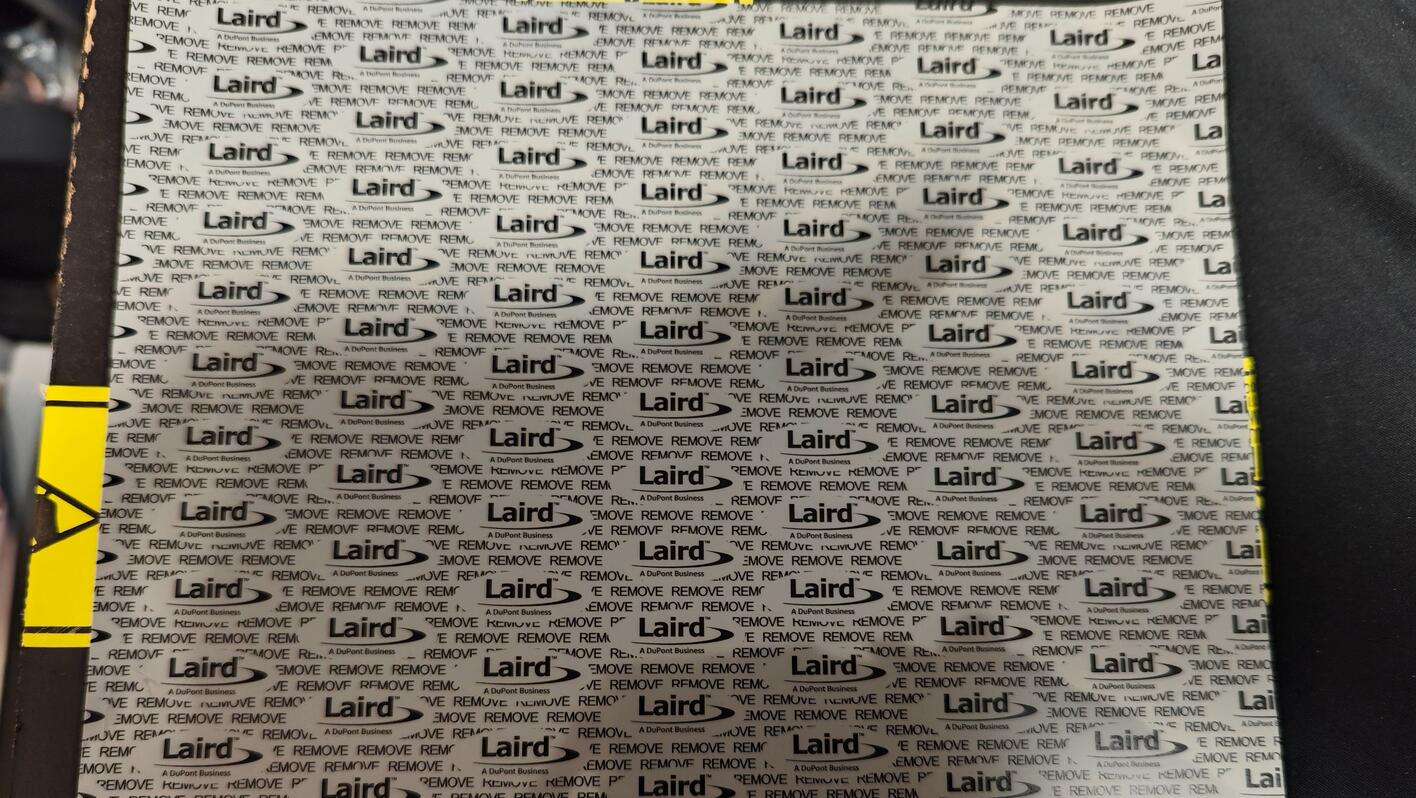

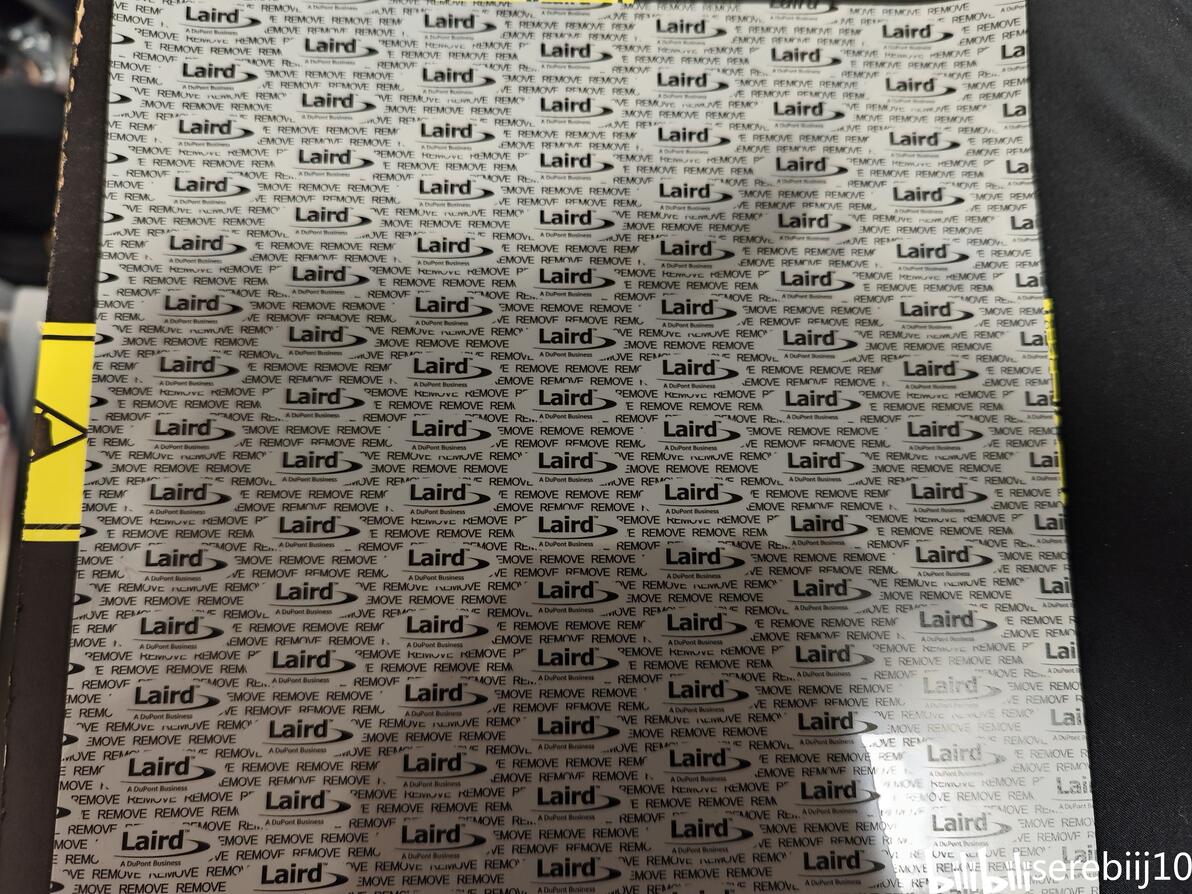

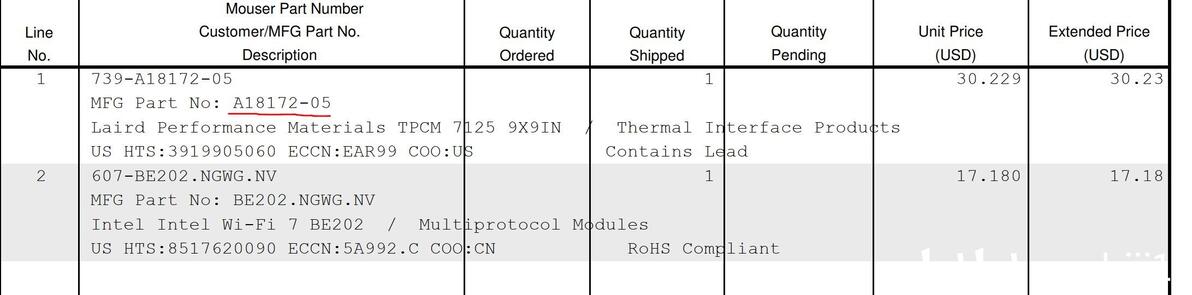

我自己从mouser上买的，一整张厚度0.125mm的材料，大小是229mm*229mm。
来源2：
由于测出来效果实在差的有点太过分了，我不得不从淘宝上的同拓散热店里又买了一份0.25mm厚度的一小块来复测。
当然现在可以提前说下结果，测出来的效果差距很小，所以两份应该都是正品。
涂抹方法：由于是相变片，所以无所谓涂抹，更多的撕膜的问题。但比较鬼畜的事情来了，撕膜是否好撕，得看厚度的。
厚度0.125mm的Tpcm7000相变片，特别好撕，有点耐心就好，不需要进冰箱。
最后的效果：
厚度0.25mm的Tpcm7000相变片，特别难撕膜，放进冰箱也很容易有地方破裂，让人有点恼火。
最后的效果：有角破裂，但只能说我尽力了。

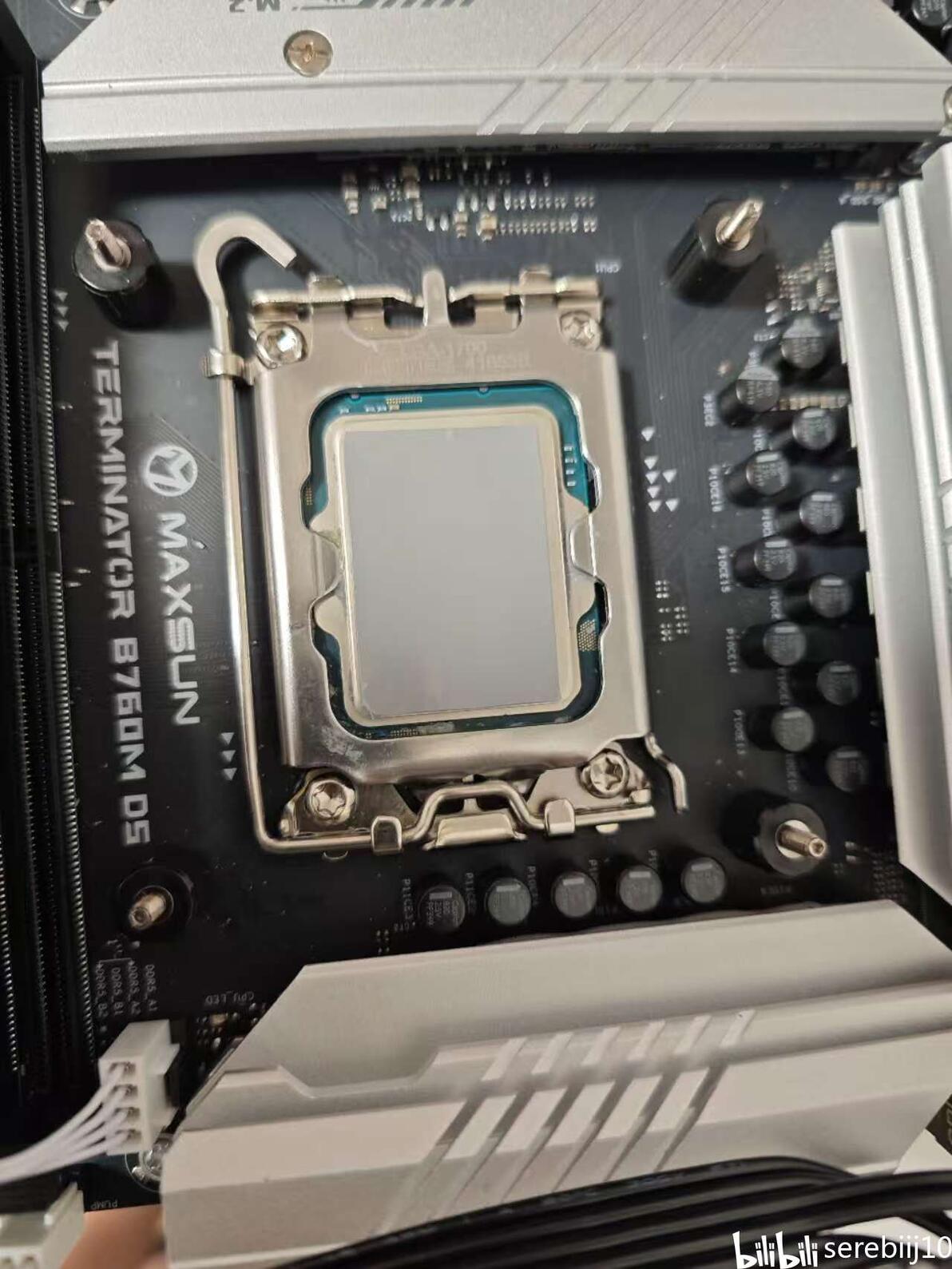

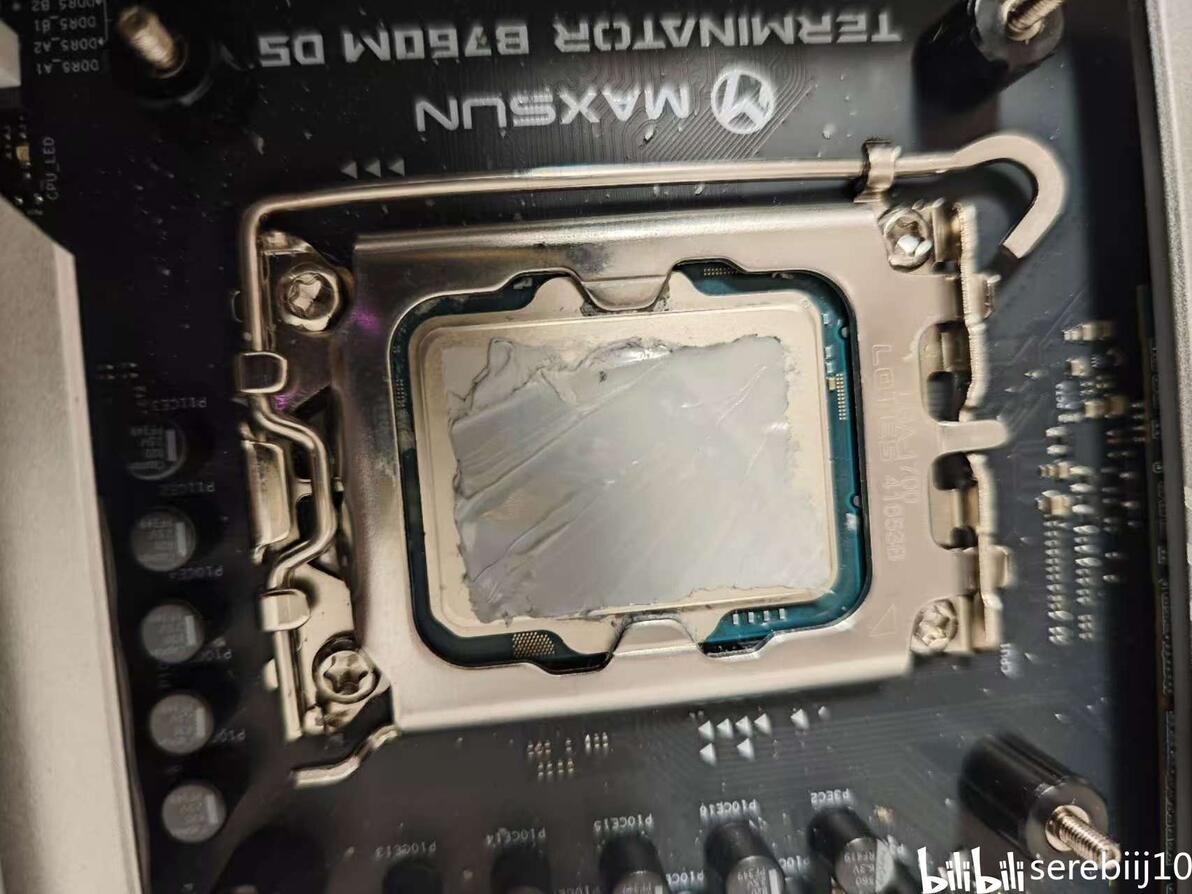

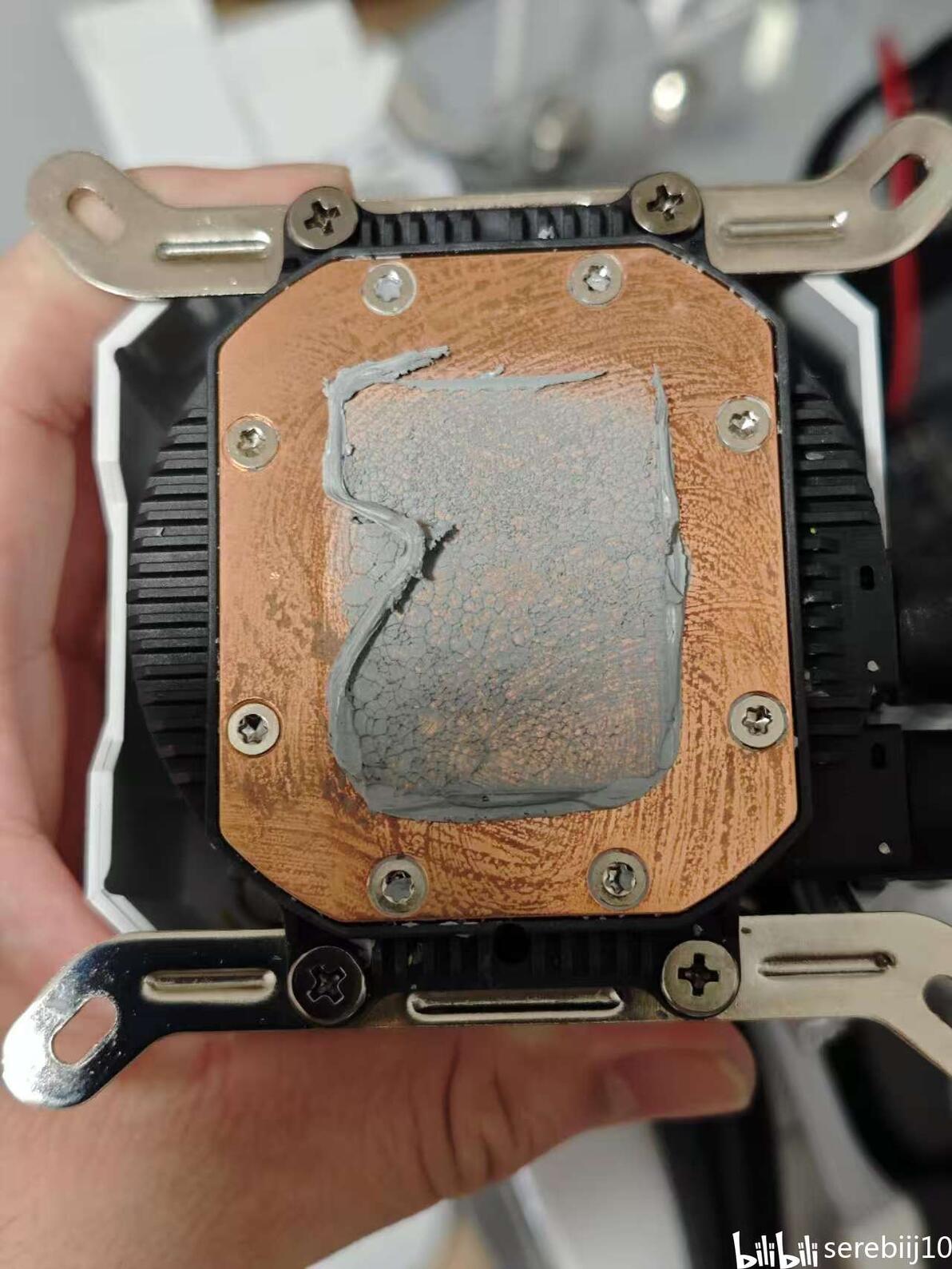

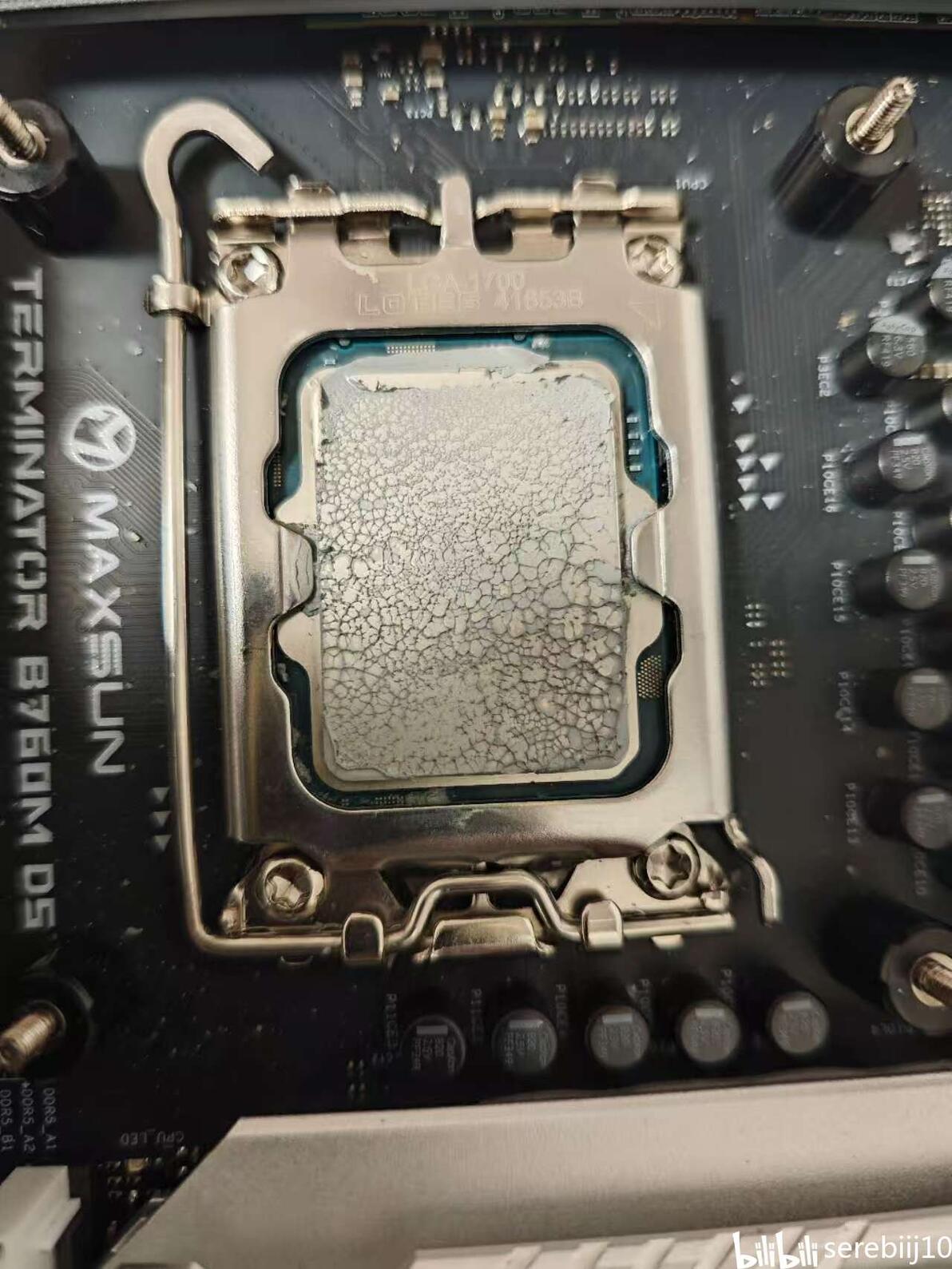

拆机时候的这次也是有记录的：
下面是各个压力下导热性能的测试数据展示：
和前面写的大部分硅脂差不多，第二轮测试直接就没测10psi的。

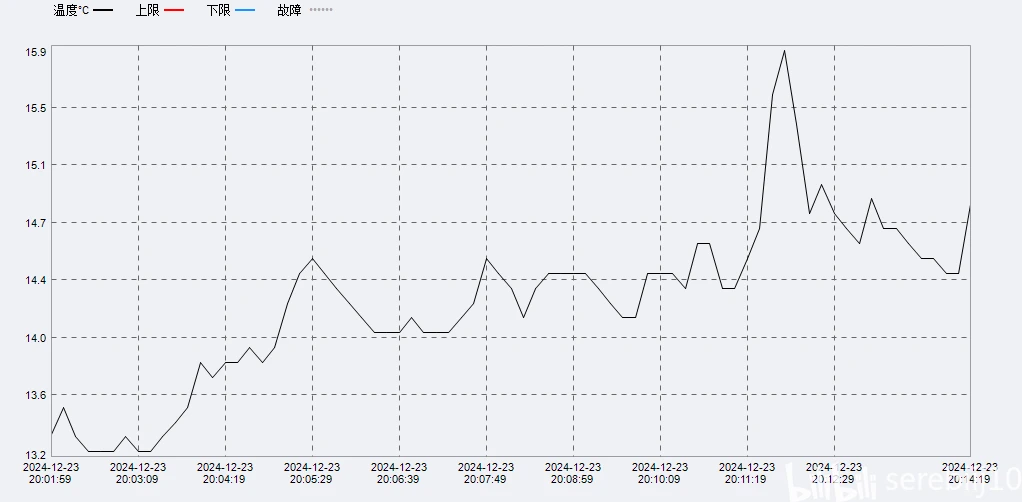

直接从大多数人会扭出的29psi开始测试，冷排前的温度图：

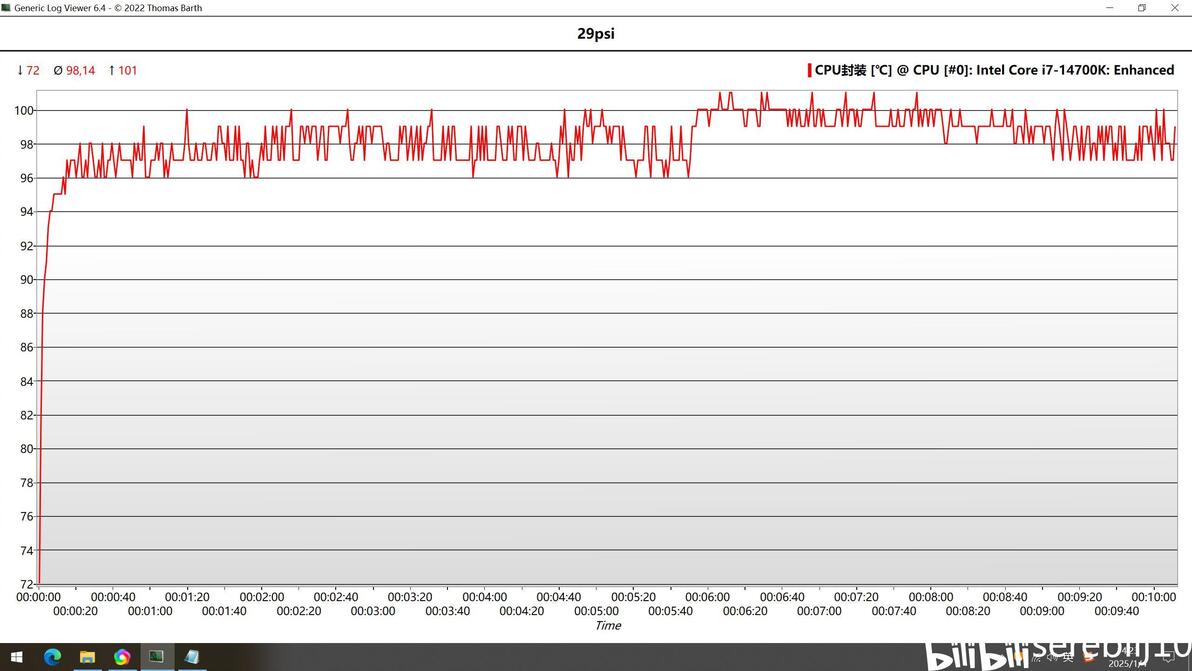

烤机时CPU的温度图：

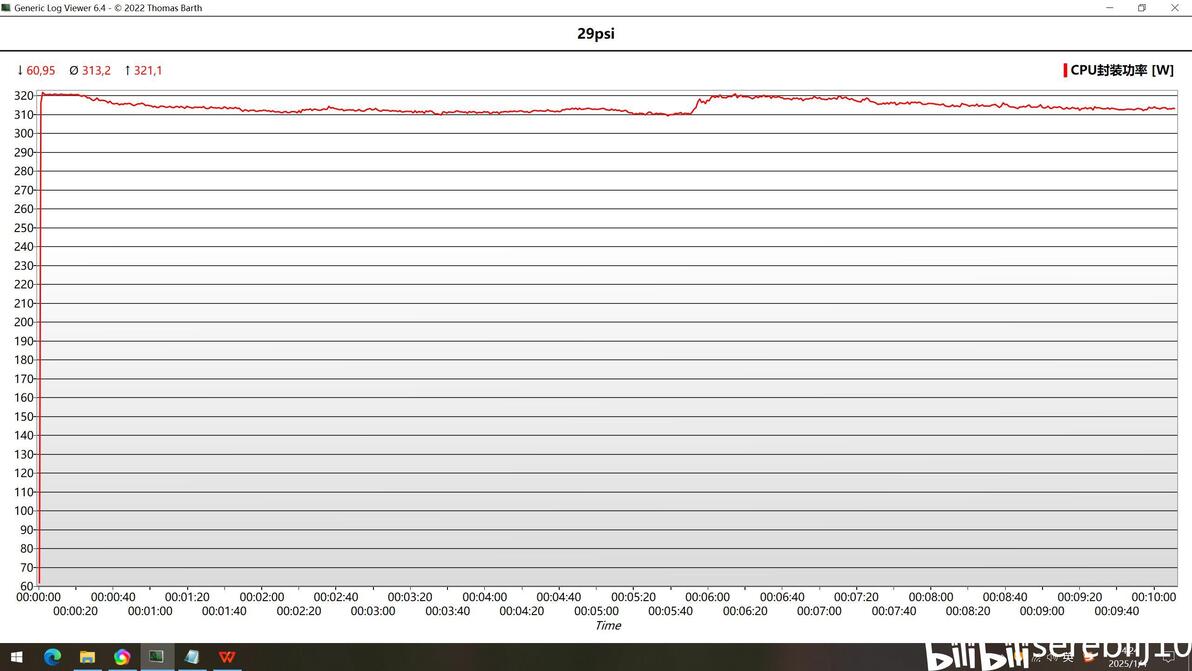

烤机时CPU的封装功耗：

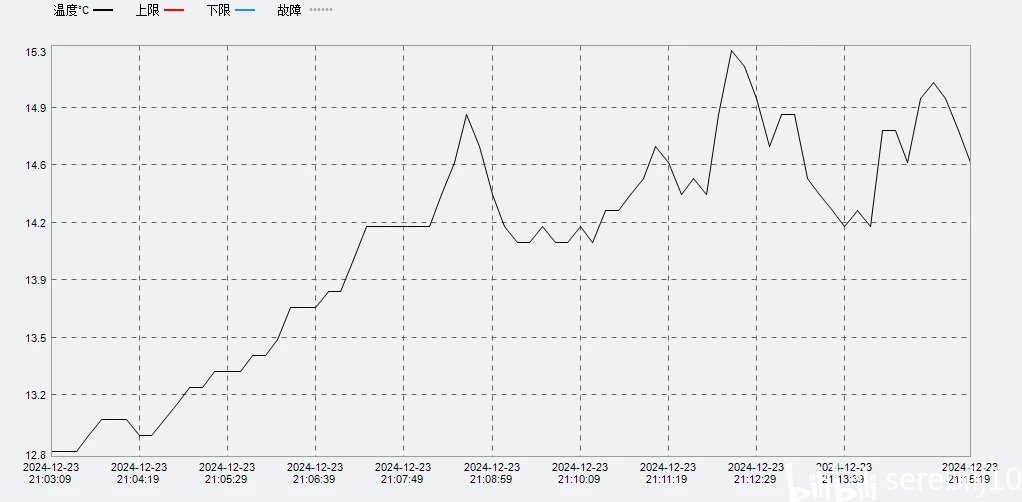

继续提升压力至插座长期运行建议的最大值——56psi，冷排前的温度图：

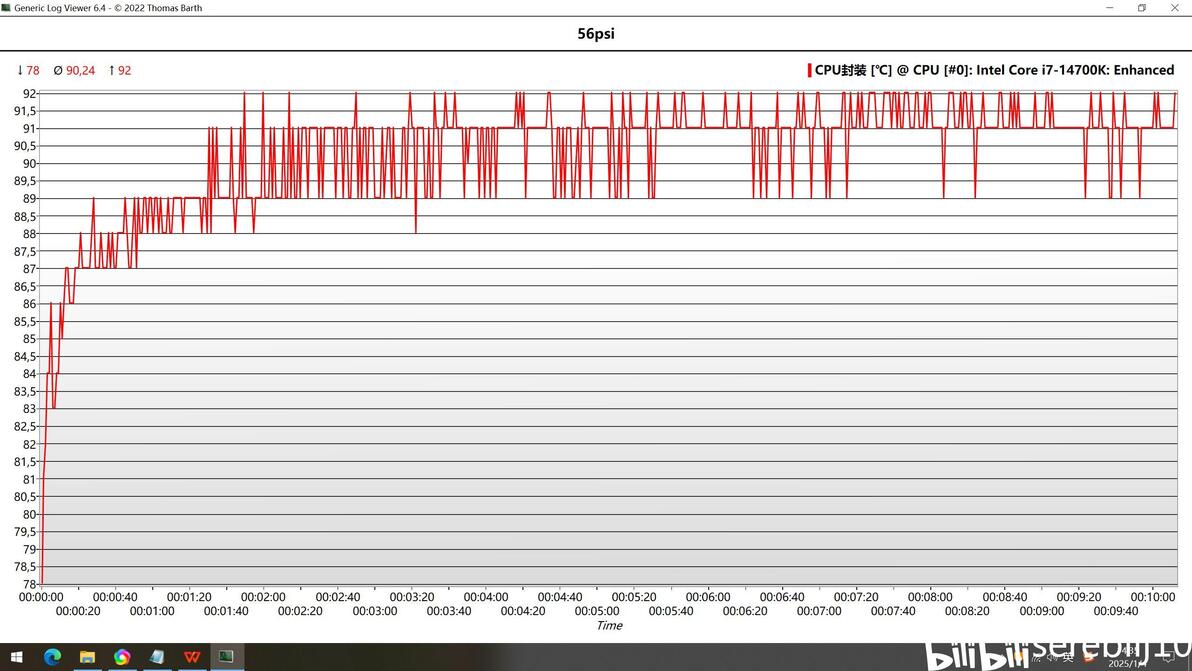

烤机时CPU的温度图：

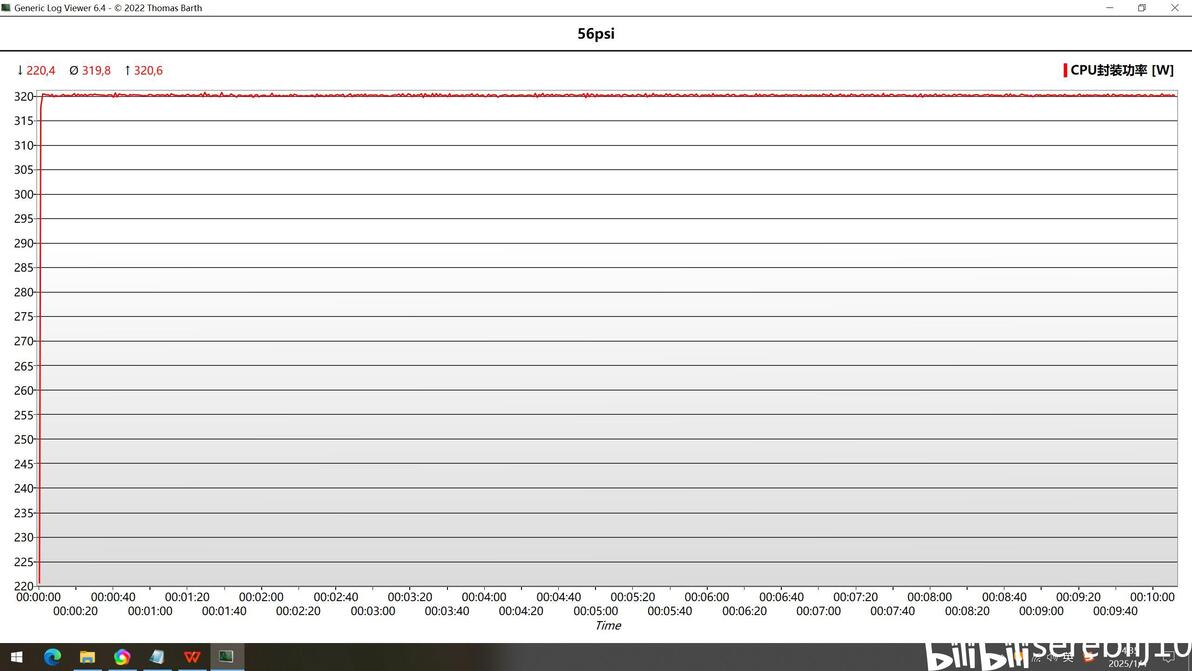

烤机时CPU的封装功耗：

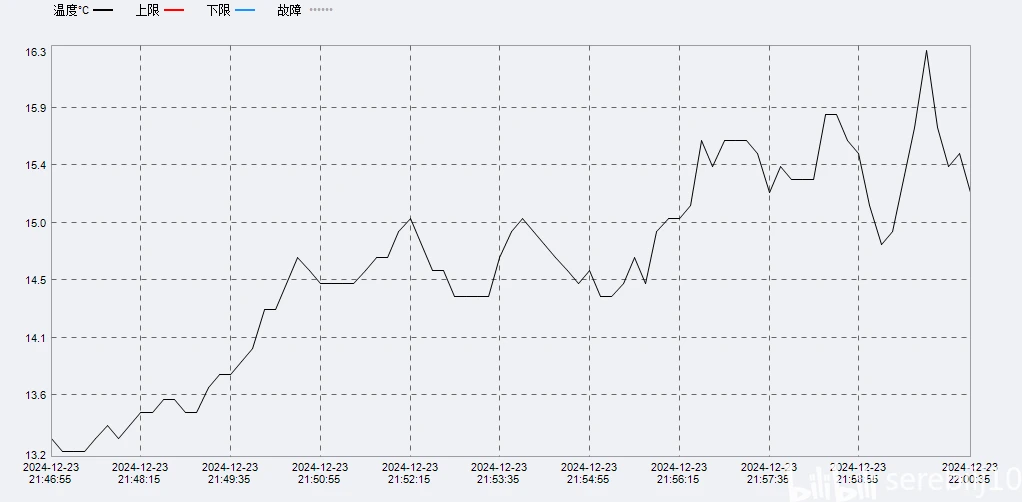

最后一个数据是在71psi这个较大压力条件下取得的烤机结果，冷排前的温度图：

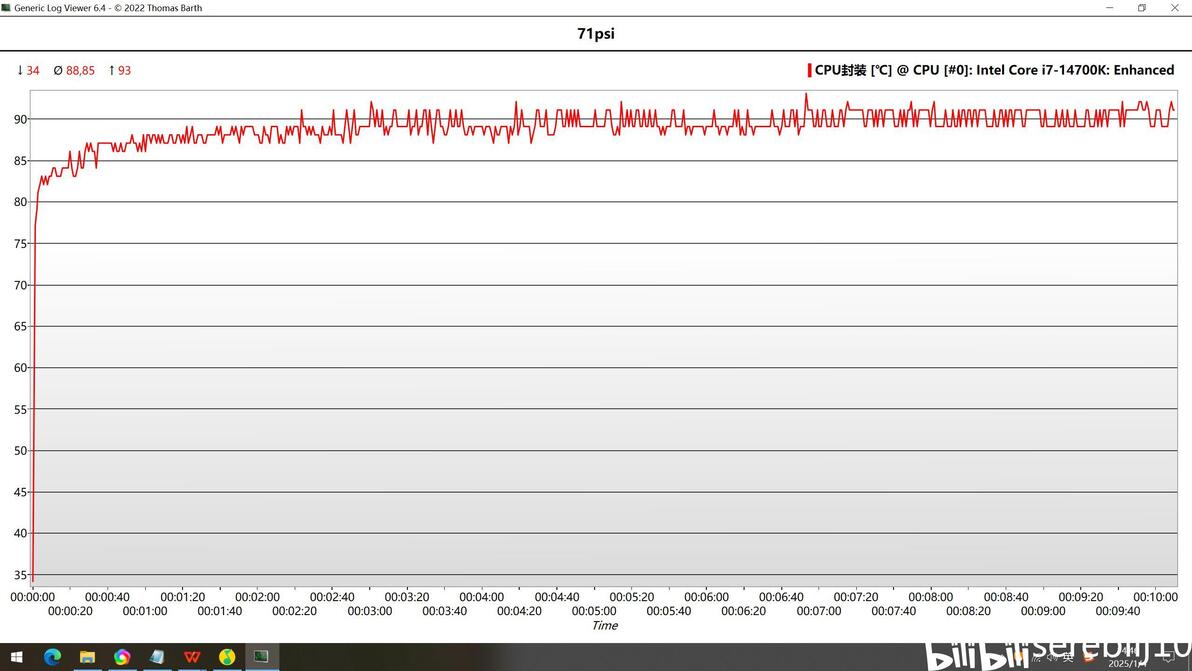

烤机时CPU的温度图：

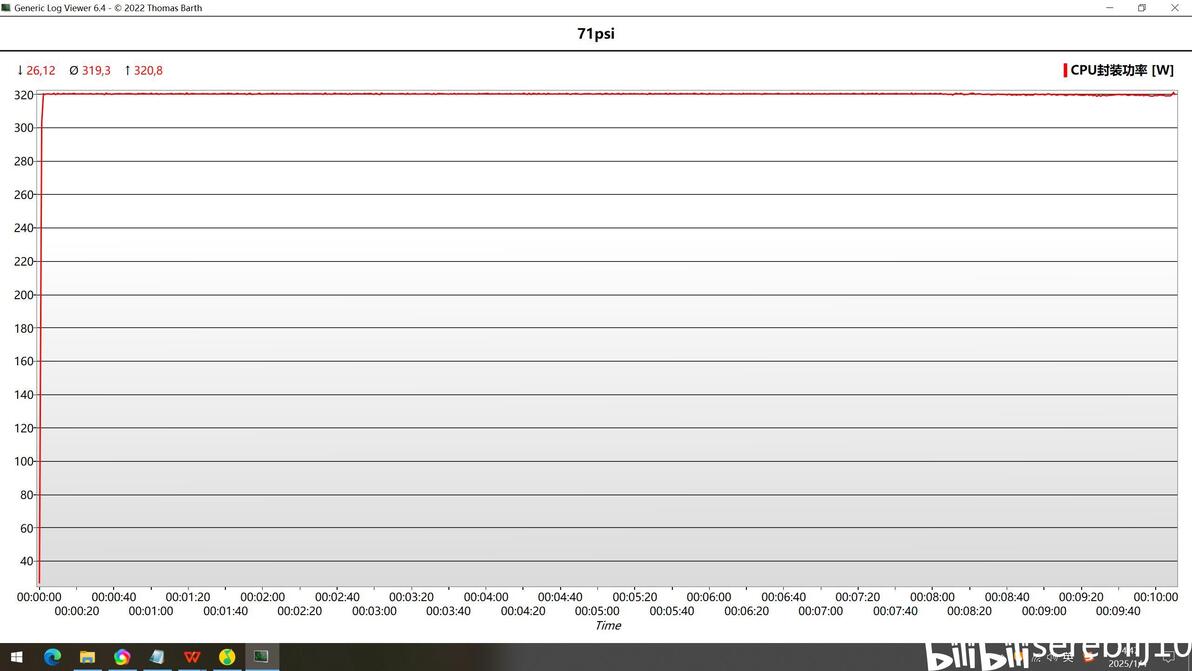

烤机时CPU的封装功耗：

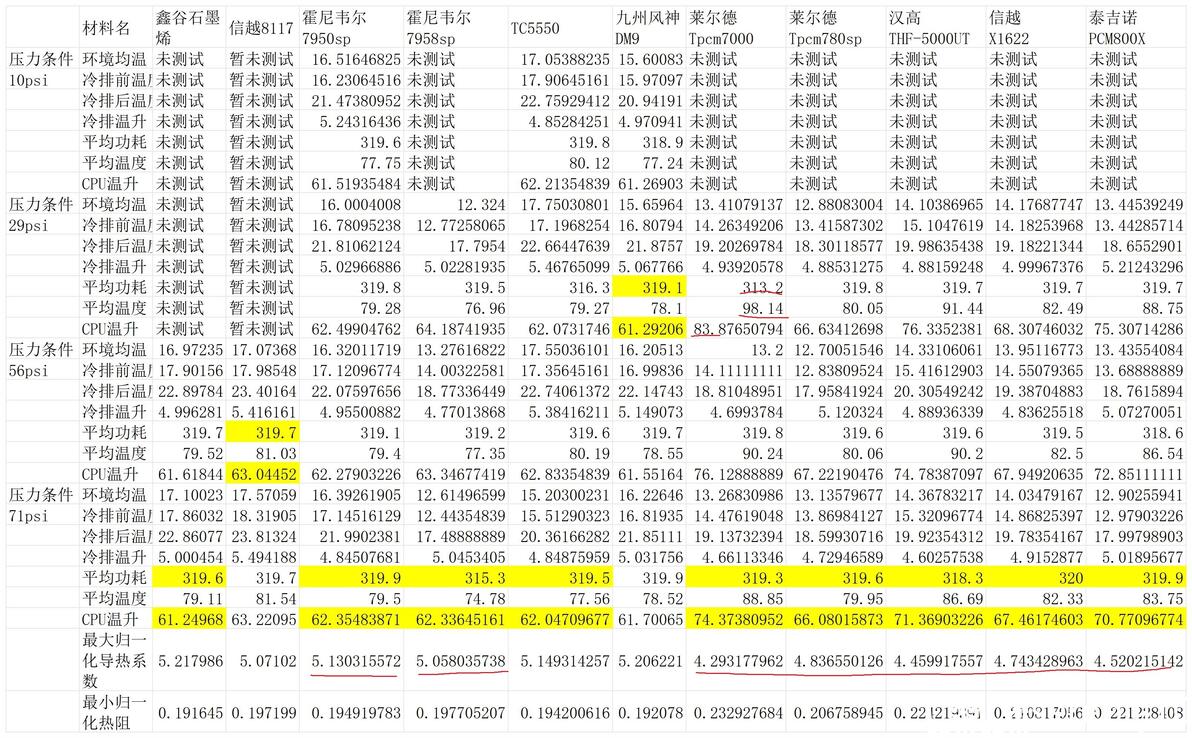

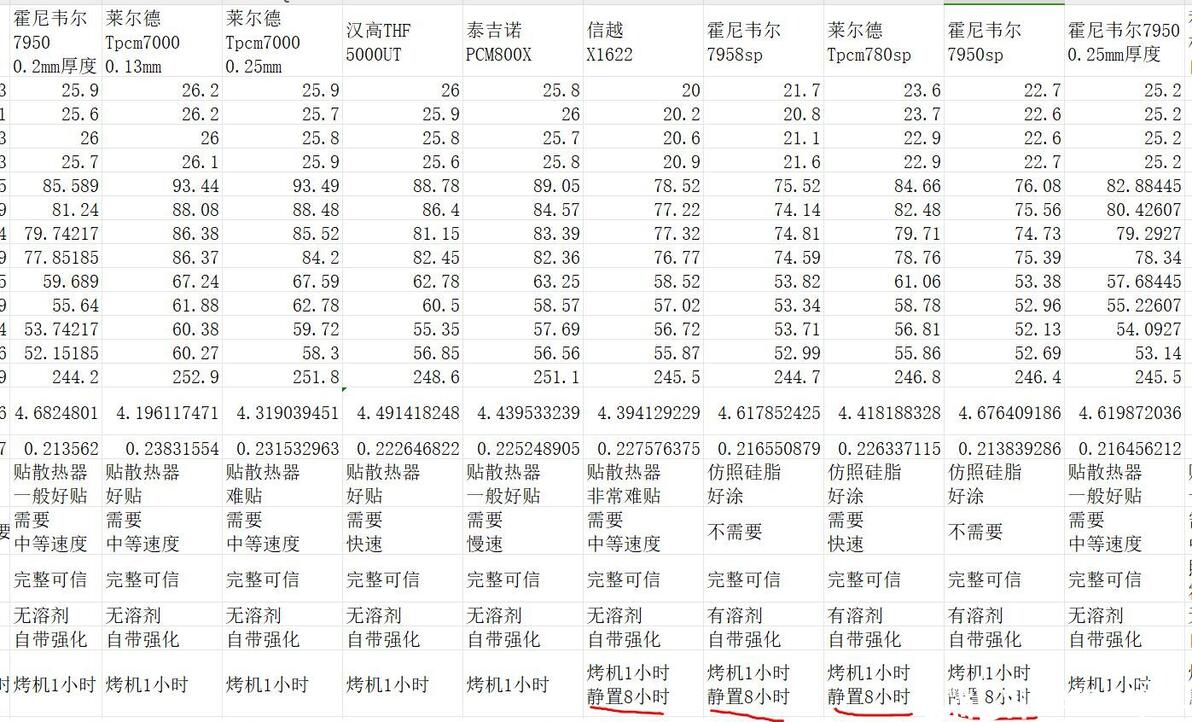

总结下性能测试的结果：
第二轮更高的散热压力下，各个相变片性能的差距被拉大。
绝对性能来说，以温升来看，Tpcm7000被霍尼韦尔的7950/7958两兄弟甩出12°，被泰吉诺PCM800X甩出4°。真的有点差，而且看那个功耗和温度，是撞了100温度墙后降频了，在室温15°左右，磨合完毕后还能撞100°温度墙，无语。
相对性能来说，它被自家上代大哥Tpcm780sp甩出8°，第一次看到开倒车的产品，莱尔德在研发第三代相变材料的时候可能研发侧出了相当大的问题。后续不到一年就被杜邦收购，也算是佐证了这个情况。
另外提供不太严谨的第一轮导热材料测试的结果做个参考（注：第一轮数据没有第二轮的严谨）
第一轮的散热压力低一些，至少没那么难看，但是仍然以6-7°的差距落后PTM7950。相对位置上，还是落后自家上代的Tpcm780sp大概3-5°
涂抹性方面：介于大家应该都是走淘宝买的0.25mm的，难撕膜是个普遍且严重的问题。

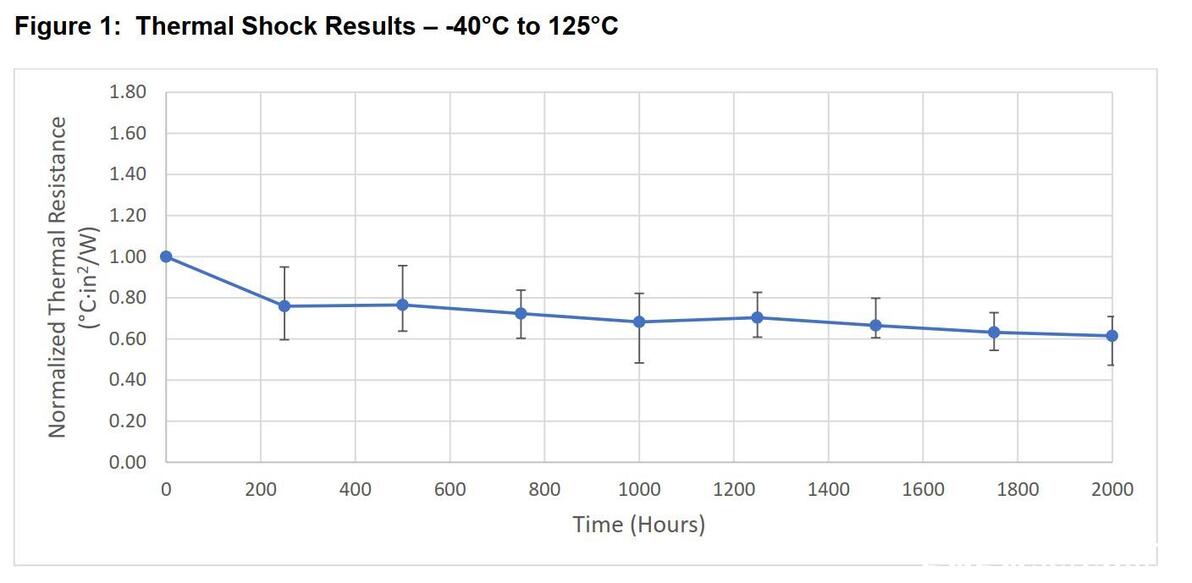

寿命方面：有可信的测试报告，官网直接能下，这值得点赞。
压力特性：有点吃压力，也是在56psi才能比较满血，当然对于相变片来说，永远都是压力越大越好。
选购建议：这性能太差了，除了用在笔记本上，散热瓶颈在散热器规模，TIM只要耐用就行的特殊情况下之外，就没有上台式的可能性。如果再考虑国内的离谱价格，已经可以直接抬走了。
买顶级的相变片和导热凝胶得花多少钱？或者更直白一点，正版霍尼韦尔7950的成本价大约
吐槽两句：
那个能在第二代相变片贡献出超高性价比产品——Tpcm780（至今还在被赛灵思推荐）的那个莱尔德是真的一去不复返，只能说希望在杜邦旗下好好搞研发吧。

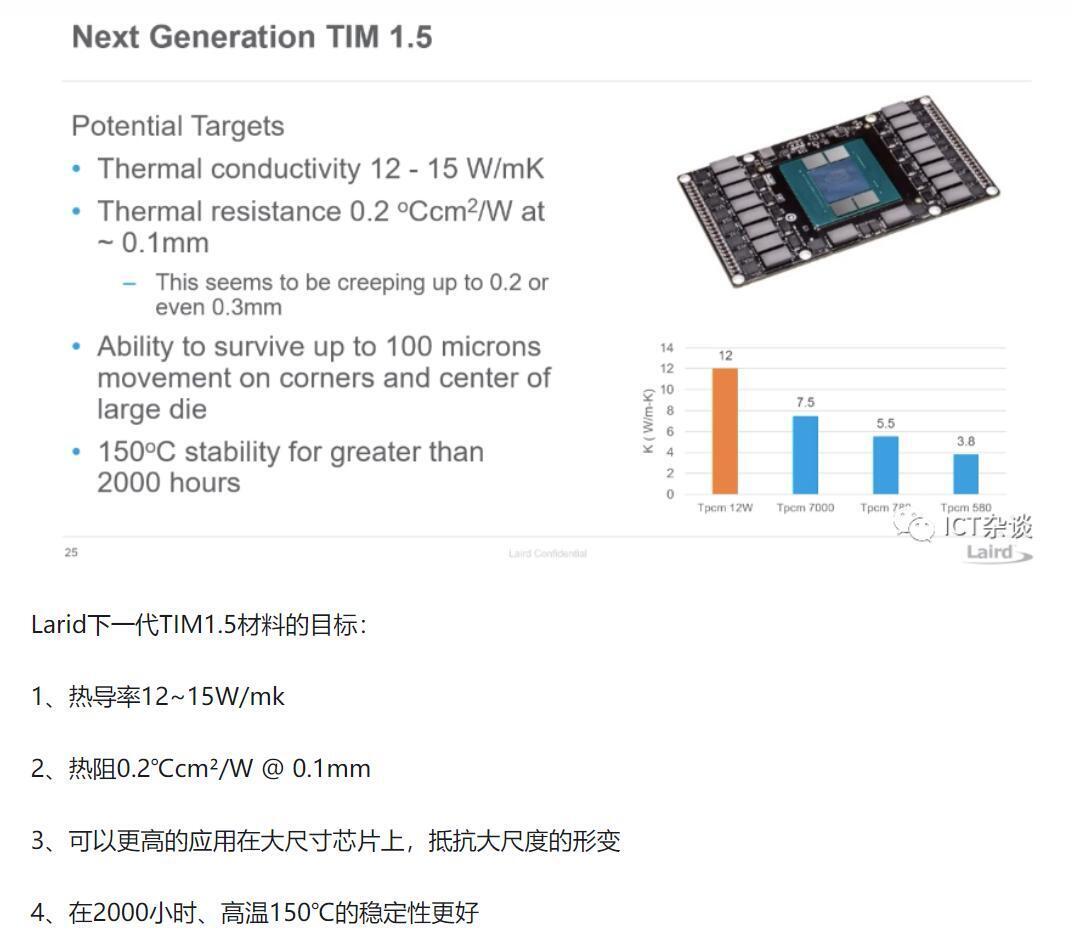

至少先把在2020年画的饼，12-15W导热的相变片做出来啊，要不然相变这条技术路线只有霍尼韦尔这个顶级玩家一家独大，太无聊了。
