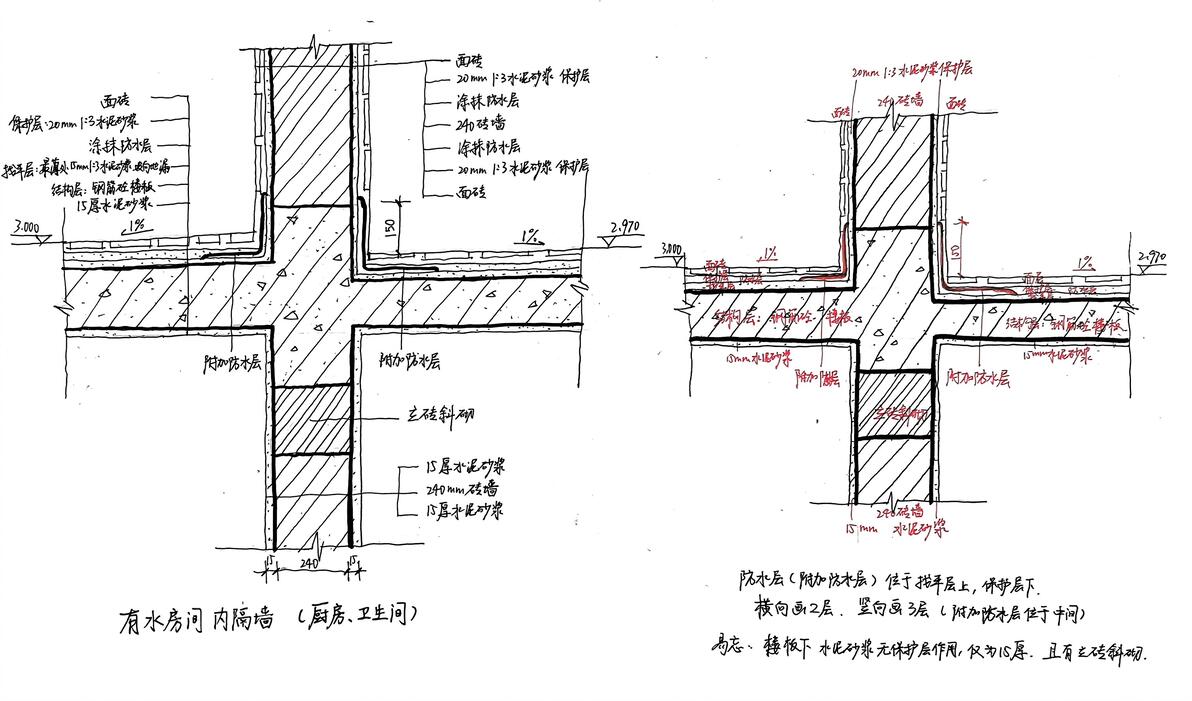

③有水房间内隔墙（厨房/卫生间）

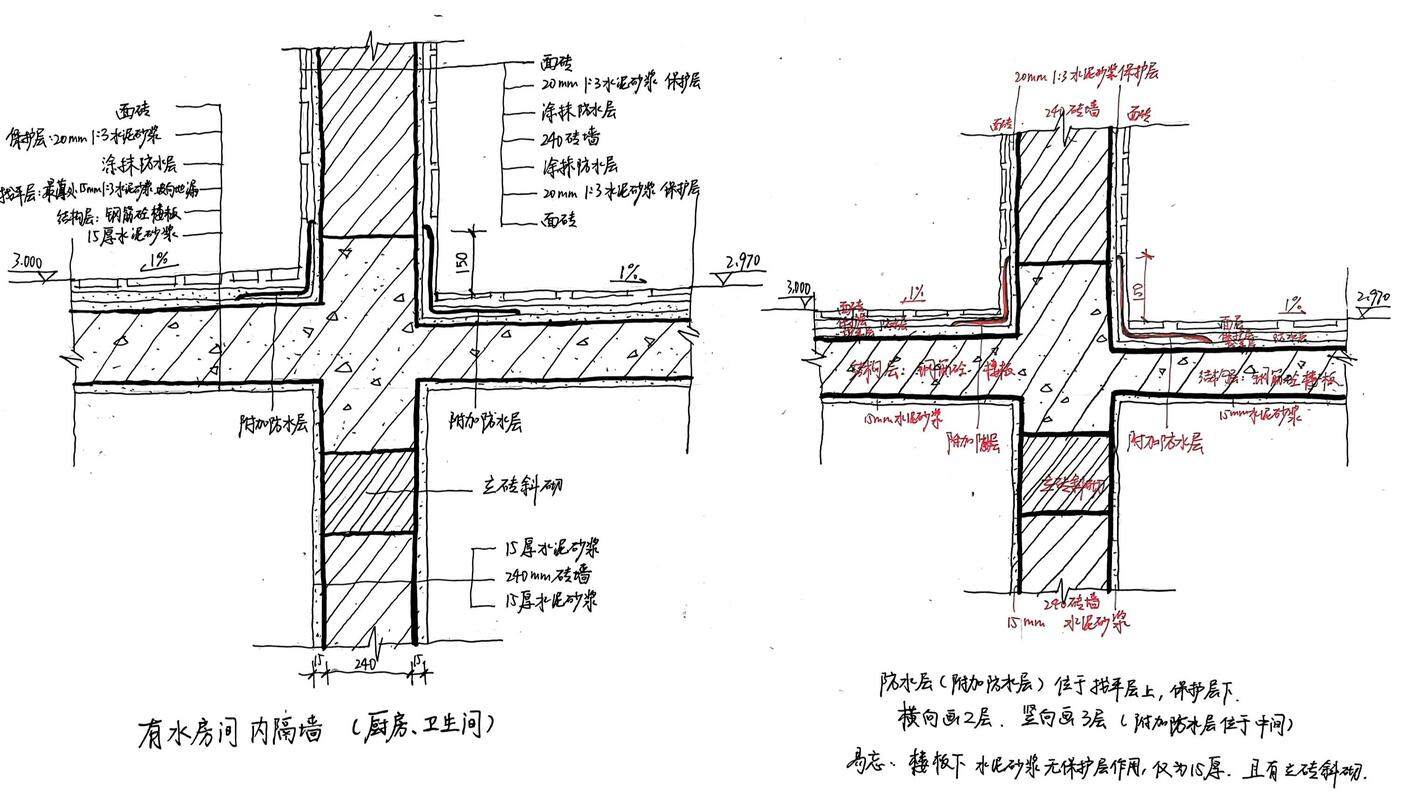

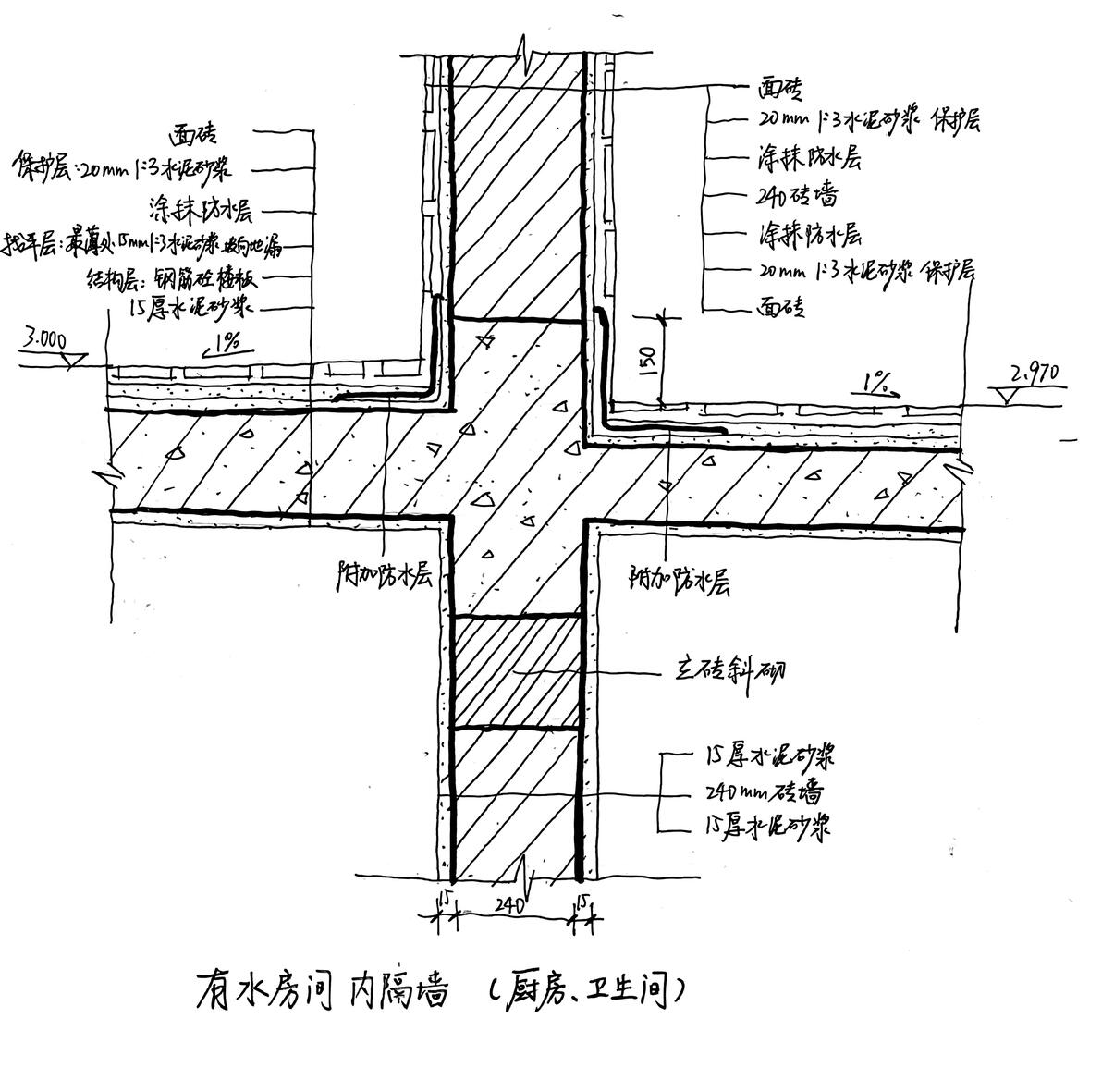

笔者手绘：
对应浙大真题：
2022：卫生间与教室隔墙与楼板构造，地面均为防滑面砖
（此题应为有水与无水房间内隔墙）
由于知识点所在章节已在外墙剖面中介绍完毕，所以本篇摘取涉及到的部分。
完整部分请移步至外墙剖面：
（块材墙、门窗过梁、窗台、抹灰、地坪、墙脚）【建筑构造】图集解析①——外墙剖面/墙身大样（至窗过梁，实铺地面）
（楼地层）【建筑构造】图集解析②——外墙剖面/墙身大样（至窗过梁，架空地面）
构造图解析：（自上而下解析图中文字，加粗部分需背诵）
所有粉色斜体带括号的（图集中为……）指的是本文的构造图！
1.贴面类墙面装修
①石材贴面：天然石材和人造石材
安装：湿贴和干挂——用栓挂法安装石材，灌注砂浆时，每次灌注高度不超过200mm
②陶瓷贴面类：面砖、锦砖、瓷砖
面砖不仅可以用于墙面装饰也可用于地面，也称为墙地砖。按照表面处理方式，可分为釉面砖（美观，防水，防火）、无釉面砖（耐磨，防滑）。
（图集中为面砖）
↑ 釉面砖

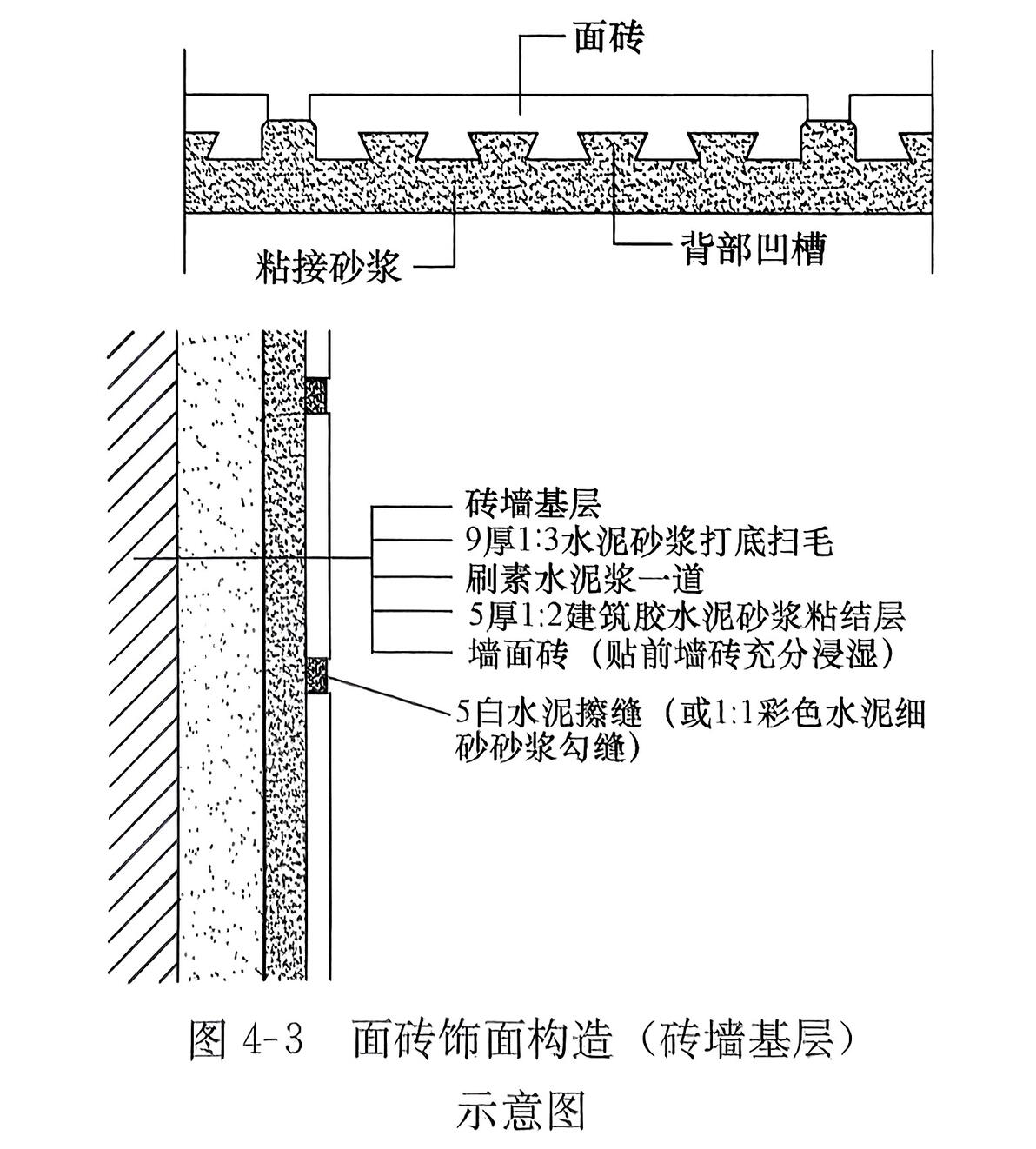

↑ 课本p73 面砖饰面构造（砖墙基层）示意图
2.特殊部位的墙面装修
①护墙墙裙：在易受到碰撞的部位和有防潮防水要求的墙面，高度：1200-1500mm
②护角：抹灰砂浆强度较差时，先在内墙阳角、门洞转角等处用水泥砂浆抹成不低于2m的护角，再做底层和面层抹灰
③踢脚线：在内墙面和楼地面交接处，为遮盖地面与墙面的接缝、保护墙身以及防止擦洗地面时弄脏墙面，常见做法：与墙相平、突出、凹进，高度：120-150mm。

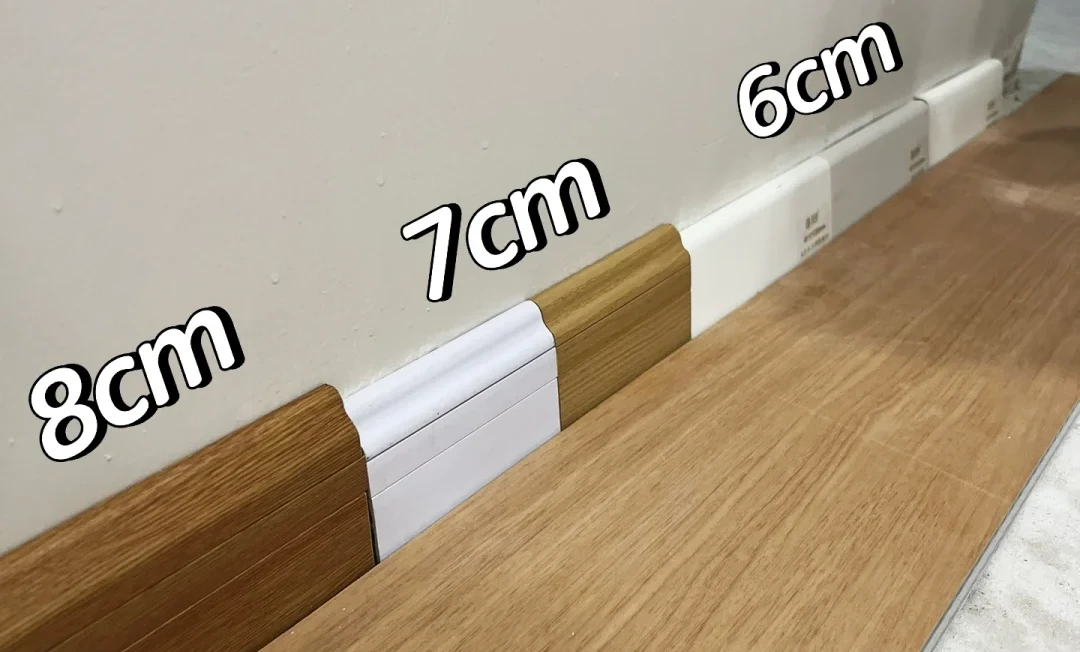

↑ 踢脚线
3.楼地面装修：
楼地面主要指楼盖层和地坪层的面层
根据其材料和做法可分为四大类：整体地面、块料地面、塑料地面和木地面
①整体地面：
(1) 水泥砂浆地面：一般有单层和双层两种做法
单层：20-25mm厚的1:2或1:2.5水泥砂浆
双层：增加10-20mm厚1:3水泥砂浆找平层，表面5-10mm厚的1:2水泥砂浆
(2) 水泥石屑地面：也称豆石地面或瓜米地面，也分单层和双层的做法
(3) 水磨石地面：分两层施工：
10-20mm厚的1:3水泥砂浆找平，面铺10-15mm厚1:1.5-2的水泥白石子，后再磨光打蜡，做好找平层后，用嵌条（分格条）把地面分为若干小块，尺寸为1000mm左右。
作用：防止开裂、方便施工和维修、美观 常用材料：玻璃、塑料、金属条
优点：①耐磨耐久；②防水防火；③美观；④表面光滑不起尘，易清洁
缺点：①蓄热系数大；②开裂修补困难

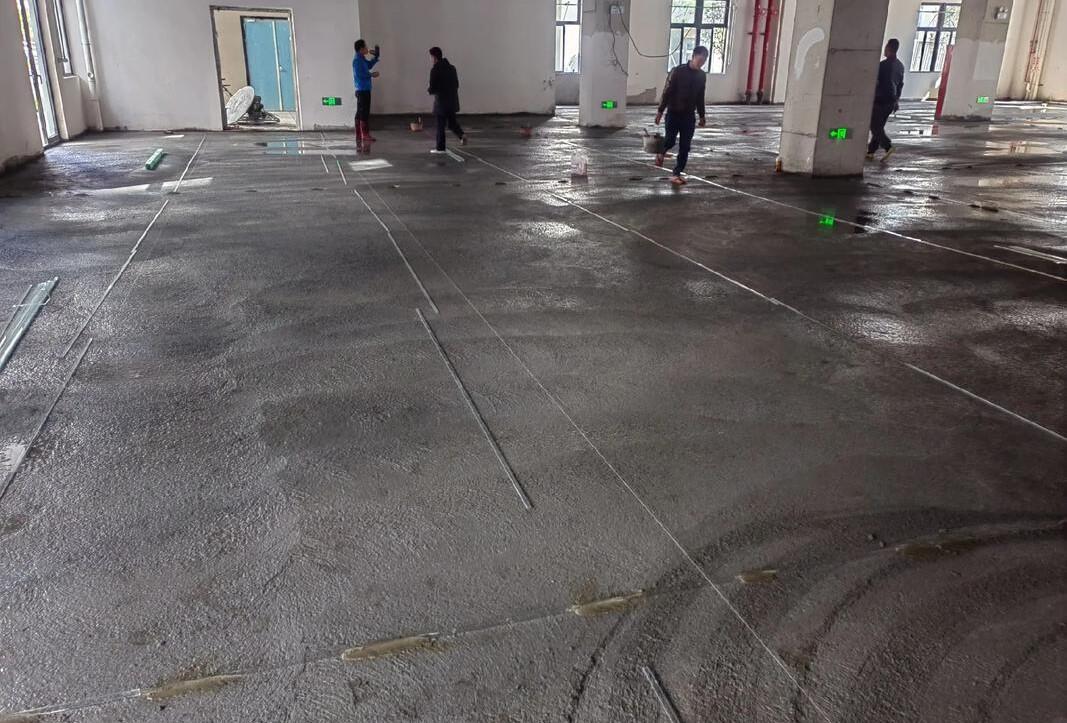

↑ 水磨石地面施工
②块料地面：
(1) 黏土砖地面：普通砖平砌和侧砌，临时建筑以及庭院小道等
(2) 水泥制品块地面：城市人行道常用
(3) 缸砖及陶瓷马赛克地面：①缸砖（也称防潮砖）：形状有正方形、六边形、八边形等；②马赛克：小尺寸瓷砖（30x30），按一定图案反贴在牛皮纸（600x600）；优点：抗腐蚀、耐磨、耐火、吸水率小、抗压强度高、易清洗和永不褪色、质地坚硬、色泽多样、规格小不易碎
(4) 陶瓷地砖地面：也称墙地砖，其中防滑地砖和抛光地砖能防滑，越来越多用；梯沿砖，又称防滑条，用于楼梯、站台边缘，坚固耐用、表面有凸起条纹、防滑性好。

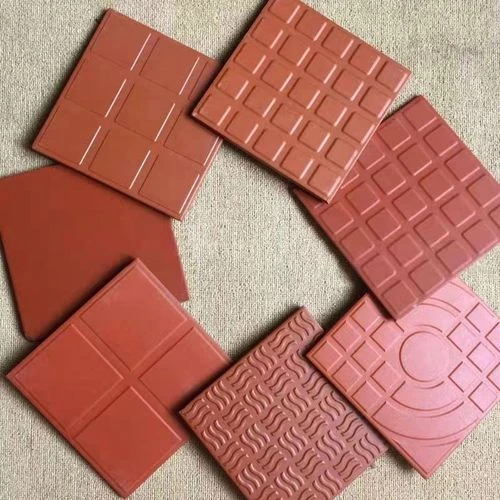

↑ 缸砖
③塑料地面：
聚氯乙烯塑胶地面、橡胶地面、涂料地面
优点：地面装饰效果好、色彩选择性、施工简单、清洗更换方便、有弹性，舒适、轻质耐磨；
缺点：易老化、日久失去光泽、受压后产生凹陷、不耐高温、硬物刻画易留痕。

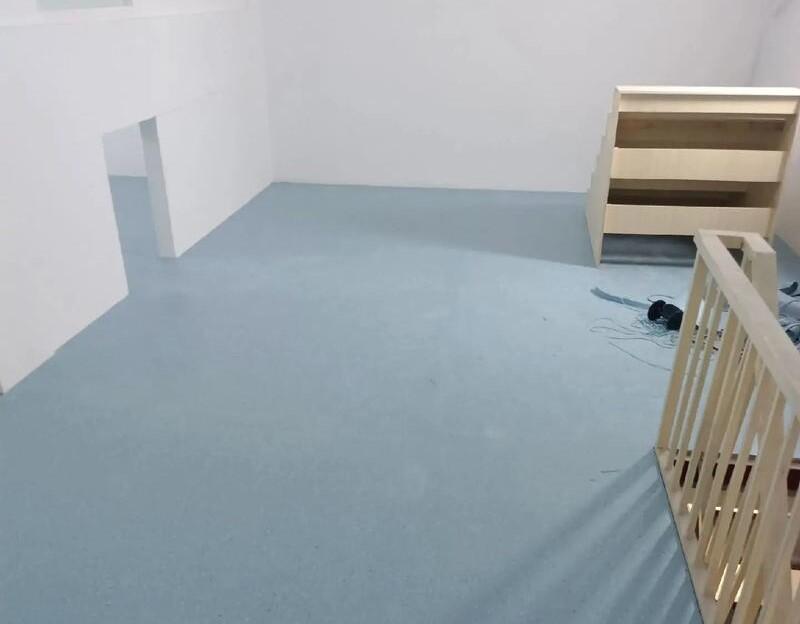

↑ 塑料地面
以下摘取前文整理的相关内容，以解释本篇部分构造做法：
4.砖（块材）：
材料上分为：黏土砖、灰砂砖、页岩砖、煤矸石砖、水泥砖、工业废料砖（如炉渣转）
外观上分为：实心砖、空心砖、多孔砖
加上其制作工艺（烧结、蒸压养护成型二种），分为：烧结普通砖、蒸压粉煤灰砖、蒸压灰砂砖、烧结空心砖、烧结多孔砖
常用的实心砖规格：长×宽×厚=240×115×53mm，加上砌筑时所用的灰缝尺寸，正好形成4：2：1尺度关系，便于砌筑时相互搭接、组合
常见砖墙厚度：12墙、18墙、24墙、37墙、49墙（图集中为24墙）
砖的强度等级：MU30、MU25、MU20、MU15、MU10（MU30指抗压强度平均值≥30.0N/mm²，及30Mpa）

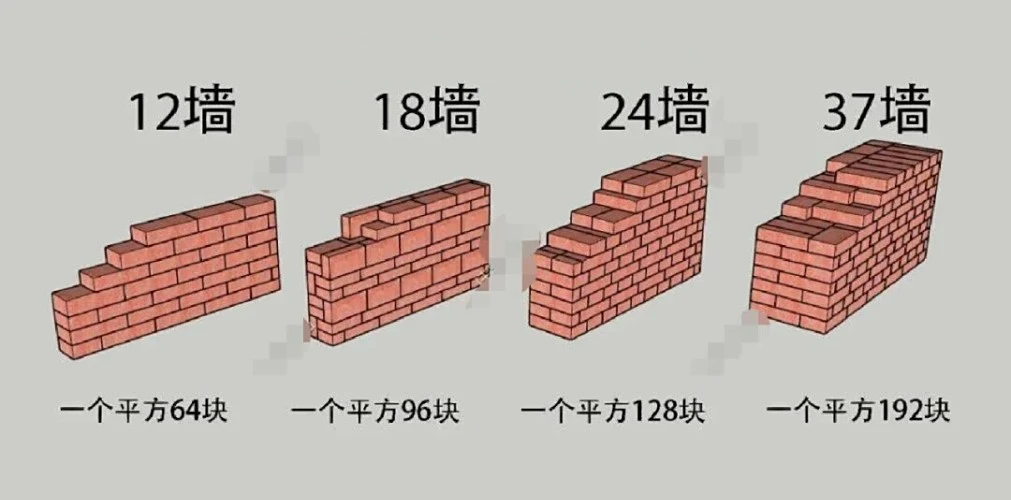

↑ 砖墙厚度与砌筑方式

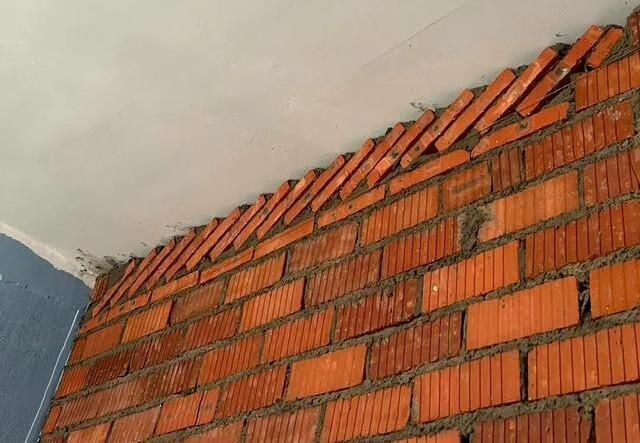

↑ 立砖斜砌，防止填充墙顶部产生裂缝，提高墙体整体稳定性（图集中有使用）
5.胶结材料（砌筑砂浆）
作用：砌筑块材，使其传力均匀，同时起嵌缝作用，提高墙体保温、隔热、隔声能力。
砌筑砂浆通常使用：水泥砂浆、石灰砂浆、混合砂浆三种
(1)水泥砂浆强度高、防潮性好，用于受力、防潮要求高的墙体
(2)石灰砂浆强度低、防潮性差，但和易性好，用于强度要求低的墙体
(3)混合砂浆（水泥、石灰、砂拌合而成）有一定强度，和易性也好，使用广泛
砌筑砂浆等级七级：M5、M7.5、M10、M15、M20、M25、M30
（图集本篇均使用1：3水泥砂浆，为1重量水泥、3重量砂、0.65重量水配合，强度等级通常相当于M30，即抗压强度30Mpa）

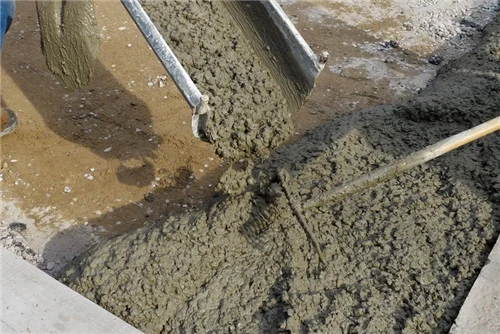

↑ 水泥、砂、水混合而成水泥砂浆
6.钢筋混凝土楼板
此部分内容较多，本篇摘取则内容过长，请移步上篇：
【建筑构造】图集解析②——外墙剖面/墙身大样（至窗过梁，架空地面）
其余内容请跳转至：
【建筑构造】图集解析①——外墙剖面/墙身大样（至窗过梁，实铺地面）
【建筑构造】图集解析②——外墙剖面/墙身大样（至窗过梁，架空地面）
文献参考：中国建筑工业出版社《建筑构造（上册）》（第六版），其余图片、文字素材来源网络，如有侵权，烦请提醒删除（合十

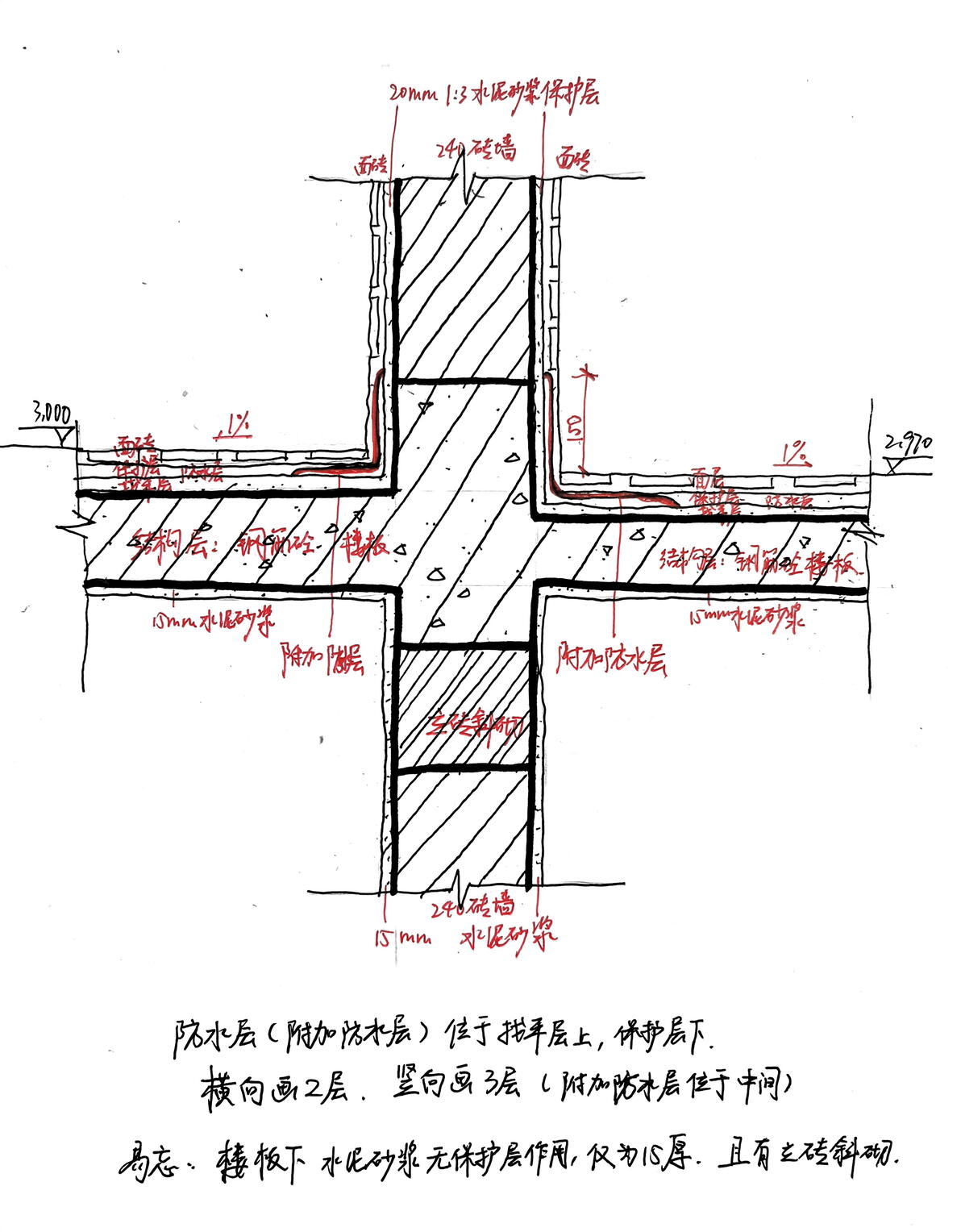

本篇全图：
