写在前面的话：
在开外近现建筑史的新板块前，先开了建筑构造，本来并没有开它的打算，但是发现身边的研友（对手）们对这个东西很需要。很需要说明了什么？说明了流量！既然大家看到图集都不会画，只能死背，那笔者就整理一下。
一方面在整理的过程中把图集和书本知识点串联起来，理解性记忆；一方面让未来想背的各位朋友们一查就能看到。最主要的是给笔者提供源源不断学习的动力！
在更中建史的时候得到了预想之外的学习效果与情绪价值，在这里，我可能也会喜欢上建筑构造罢！
那就开始吧~

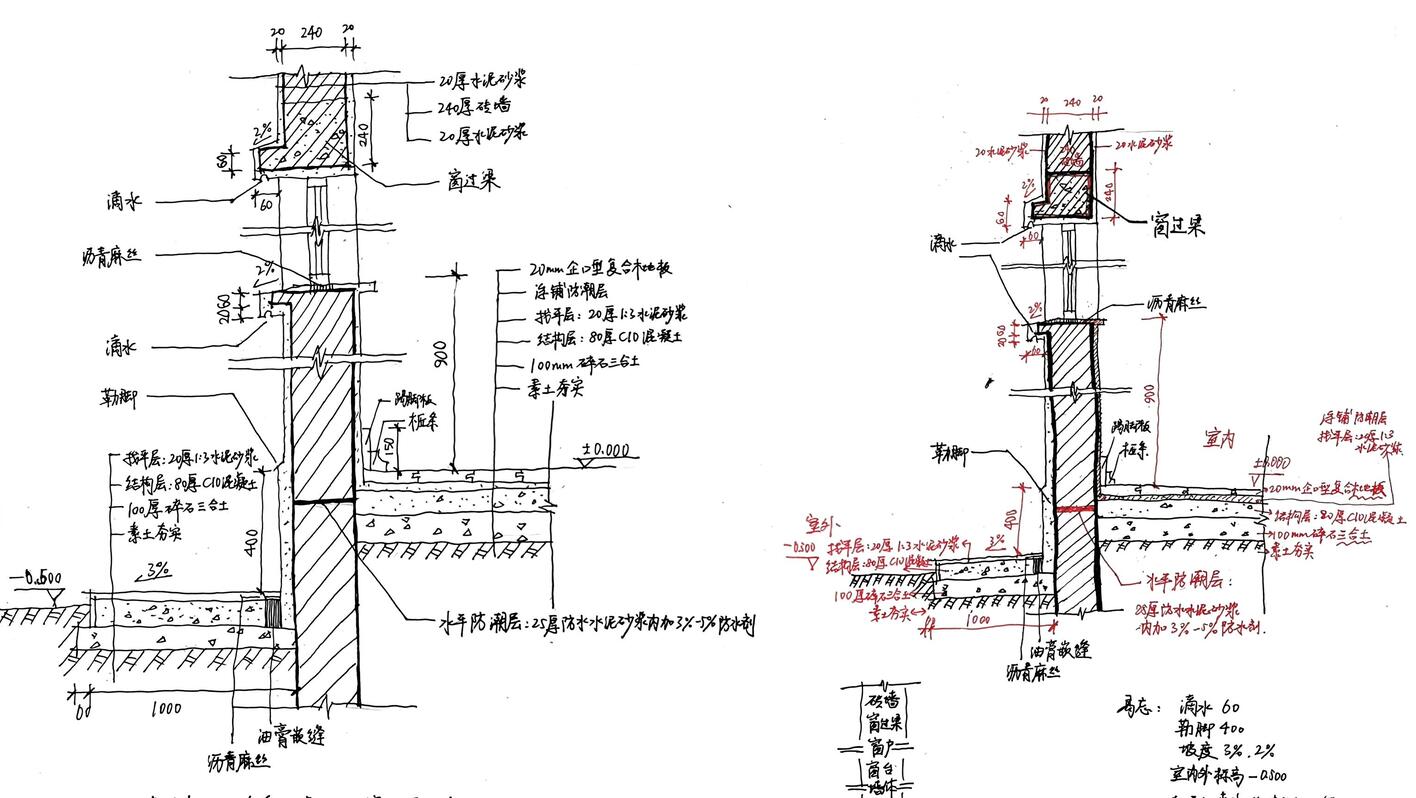

①外墙剖面/墙身大样（至窗过梁，实铺地面）

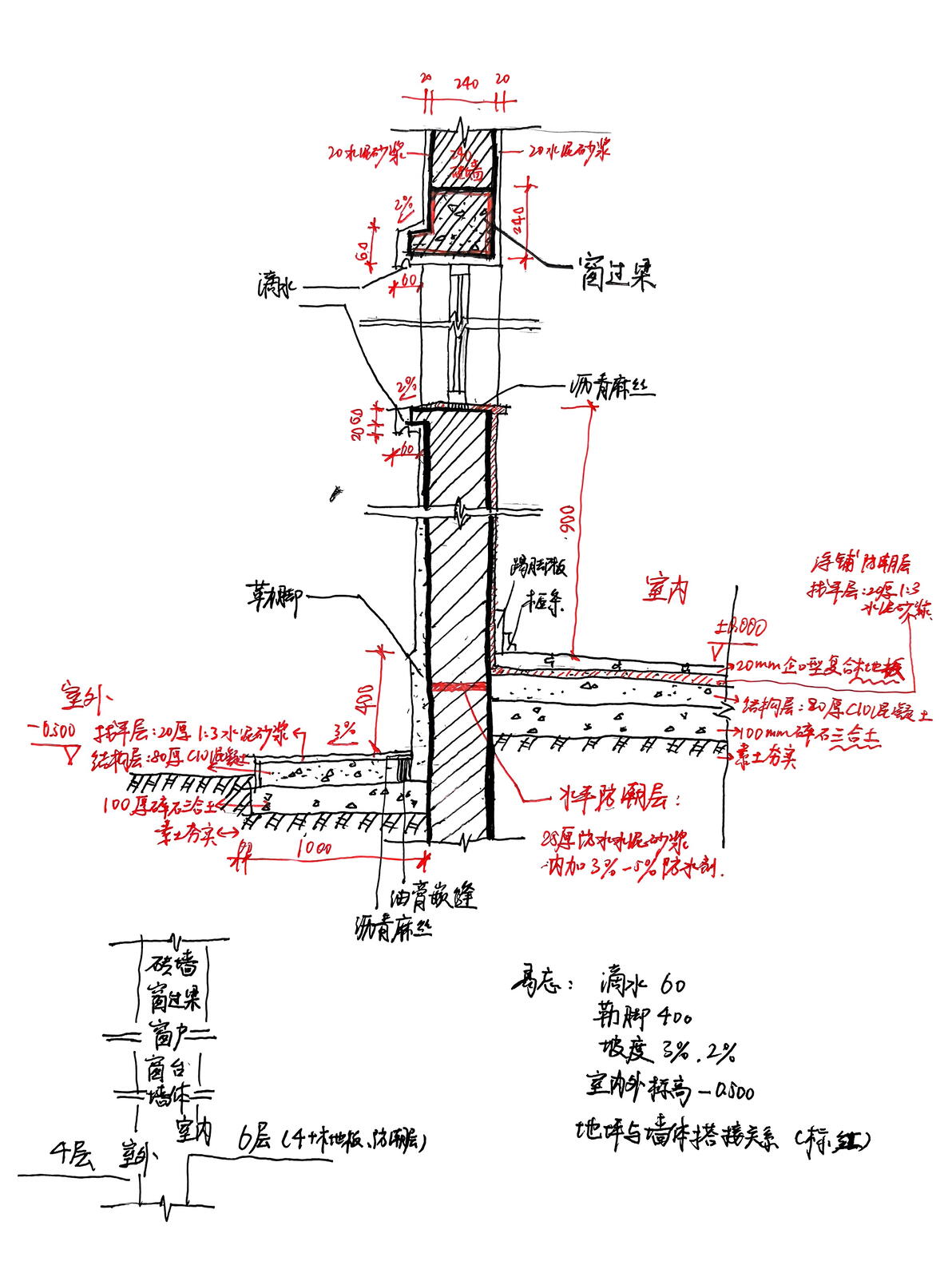

笔者手绘：
对应浙大真题：
2018：绘制外墙局部剖面图（从室外散水绘至底层窗台面以上）
2020：绘制墙身构造大样（勒脚、室内地面水平防潮层、散水）
2025：绘制外墙散水具体构造
构造图解析：（自上而下解析图中文字，加粗部分需背诵）
所有粉色斜体带括号的（图集中为……）指的是本文的构造图！
1.块材墙：
定义：用砌筑砂浆等胶结材料将砖石块材等组砌而成，也称“砌体”。如砖墙、石墙及各种砌块墙（图集中为240砖墙）
其墙体材料分为：块材、胶结材料（图集中为砖、水泥砂浆）
①块材
常用的块材有砖、砌块
(1)砖：
材料上分为：黏土砖、灰砂砖、页岩砖、煤矸石砖、水泥砖、工业废料砖（如炉渣转）
外观上分为：实心砖、空心砖、多孔砖
加上其制作工艺（烧结、蒸压养护成型二种），分为：烧结普通砖、蒸压粉煤灰砖、蒸压灰砂砖、烧结空心砖、烧结多孔砖
常用的实心砖规格：长×宽×厚=240×115×53mm，加上砌筑时所用的灰缝尺寸，正好形成4：2：1尺度关系，便于砌筑时相互搭接、组合
常见砖墙厚度：12墙、18墙、24墙、37墙、49墙（图集中为24墙）
砖的强度等级：MU30、MU25、MU20、MU15、MU10（MU30指抗压强度平均值≥30.0N/mm²，及30Mpa）

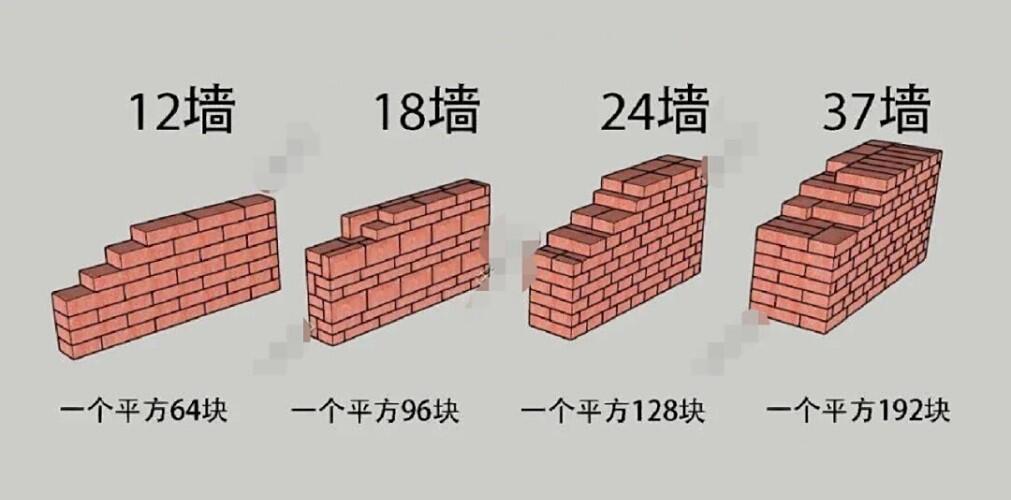

↑ 砖墙厚度与砌筑方式

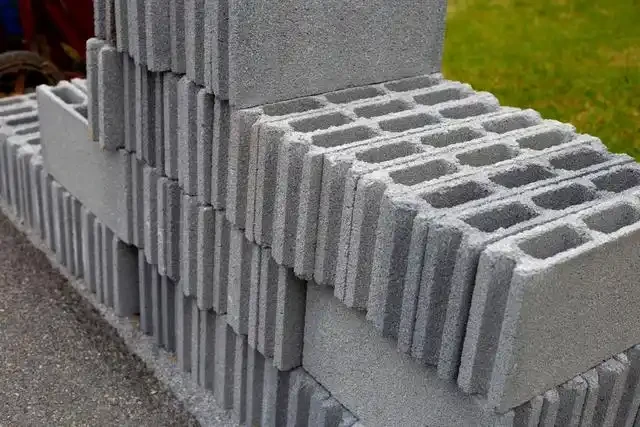

(2)砌块：
定义：利用混凝土、工业废料（炉渣、粉煤灰）制成的人造块材，尺寸大、设备简单、砌筑速度快。
分类：
按尺寸和质量大小：高度115~380mm小型砌块，高度380~980mm中型砌块，高度＞980mm大型砌块（使用较少）
按外观形状：实心砌块、空心砌块
特点：质轻、孔隙率大、隔热性能好，但吸水性强，不适用于长期浸水、经常干湿交替、冻融循环的建筑部位。防水防潮要求下，应在砌块墙下先砌3~5皮吸水率小的砖。
↑ 加气混凝土砌块
②胶结材料（砌筑砂浆）
作用：砌筑块材，使其传力均匀，同时起嵌缝作用，提高墙体保温、隔热、隔声能力。
砌筑砂浆通常使用：水泥砂浆、石灰砂浆、混合砂浆三种
(1)水泥砂浆强度高、防潮性好，用于受力、防潮要求高的墙体
(2)石灰砂浆强度低、防潮性差，但和易性好，用于强度要求低的墙体
(3)混合砂浆（水泥、石灰、砂拌合而成）有一定强度，和易性也好，使用广泛
砌筑砂浆等级七级：M5、M7.5、M10、M15、M20、M25、M30
（图集本篇均使用1：3水泥砂浆，为1重量水泥、3重量砂、0.65重量水配合，强度等级通常相当于M30，即抗压强度30Mpa）
↑ 水泥、砂、水混合而成水泥砂浆
2. 门窗过梁：
定义：墙体上开设门窗洞口时，为了支撑门窗洞口上部墙体的荷载，并将其传给窗洞口两侧的窗间墙，在门窗洞口上设置过梁。
常用的过梁有钢筋混凝土过梁，和砖拱过梁，后者现规范已不再采用。
①钢筋混凝土过梁
承载能力强，最常用，一般为矩形截面。过梁宽度一般同墙厚，过梁两端伸进墙内的支承长度不小于240mm。
立面中不同形式的窗，过梁的形式应配合处理：
(1)带窗套的窗：过梁截面为L型，挑出60mm（图集中即为此类）
(2)带窗楣的窗：出挑300~500mm
可能产生不均匀沉降的建筑物或门窗洞口尺寸较大时，应采用钢筋混凝土过梁。
寒冷地区常采用L型过梁，使外露部分的面积减小，或把过梁全部包起来（钢筋混凝土导热系数大于墙体块材）

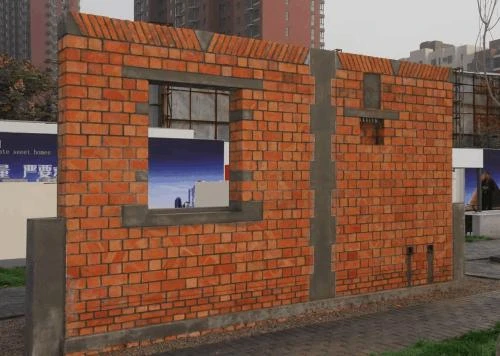

↑ 窗过梁、门过梁
②平拱砖过梁
用于非承重墙，洞口宽度应小于1.2m，现规范已不再采用。优点：钢筋、水泥用量少，缺点是力学性能差，施工速度慢
3. 窗台
作用：排除沿窗面流下的雨水，防止其渗入墙身且沿窗缝渗入室内，同时避免雨水污染外墙面。
便于排水一般设置为挑窗台。处于内墙或阳台等地方的窗，不受雨水冲刷可不设置。
分类：砖砌、混凝土窗台构件
砖挑窗台分为：60mm厚平砌、120mm厚侧砌（图集中为60mm厚平砌砖挑窗台）

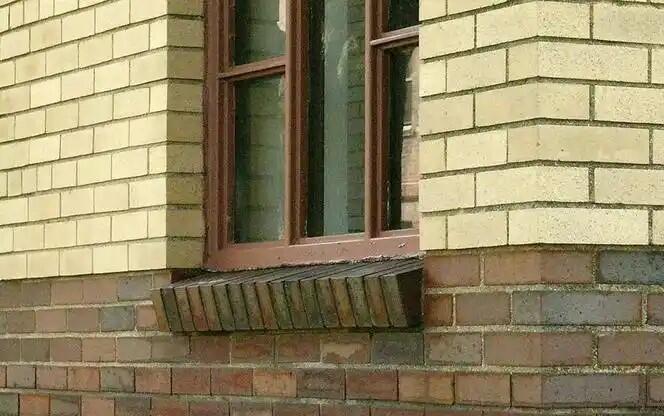

↑ 120mm厚侧砌挑砖窗台
构造要点：
①悬挑窗台向外挑出60mm，窗台长度最少每边超过窗宽120mm （图集中挑出60mm）
②窗台表面应做抹灰或贴面处理。侧砌窗台可做水泥砂浆勾缝的清水窗台
③窗台表面设一定的排水坡度（图集中为2%）
④挑窗台下做滴水槽或斜抹灰砂浆，引导雨水垂直下落不致影响窗下墙 （图集中窗过梁与窗台下皆有滴水，窗台下标注厚20mm）
为更好地保护墙面，窗台表面或者靠外墙安装的外窗下沿，可以设置带滴水的金属披水板，迅速排走窗台面的积水，避免积水和积灰混合后对墙面的污染。

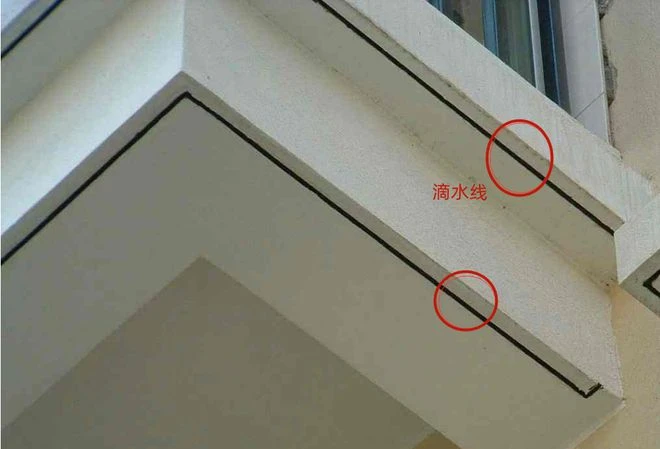

↑ 滴水线
4. 抹灰
抹灰类墙面装修
①抹灰的组成
抹灰层不能太厚，必须分层操作。（底灰层、中灰层、面灰层）
一般抹灰：底层+面层；高级抹灰：底层+多层中间层+面层。
(1)底层抹灰
也叫刮糙。作用：与基层粘结和初步找平；厚度：5-7mm。
a.砖、石基层：石灰砂浆、水泥砂浆、混合砂浆；
b.混凝土墙：水泥砂浆，混合砂浆、聚合物砂浆；
c.硅酸盐或加气混凝土：混合砂浆、聚合物砂浆；
d.灰板条基层(室内隔墙)：石灰砂浆掺入适量麻刀(纸筋)或玻璃纤起维增强作用
(2)中层抹灰
作用：进一步找平；材料：基本与底层相同。厚度：5-9mm.
(3)面层抹灰
作用：装饰美观；厚度：2-8mm；面层不包括面层上的刷浆、喷浆或涂料。
注：施工时，应先清理基层，除去浮尘，并洒水湿润，保证底灰粘结牢固；对于吸水性大的基层，在抹灰前将墙面浇湿。
②抹灰总厚度
(1)内墙面：15-20mm
(2)外墙面：20-25mm
(3)顶棚：12-15mm
（图集中采用20mm水泥砂浆）

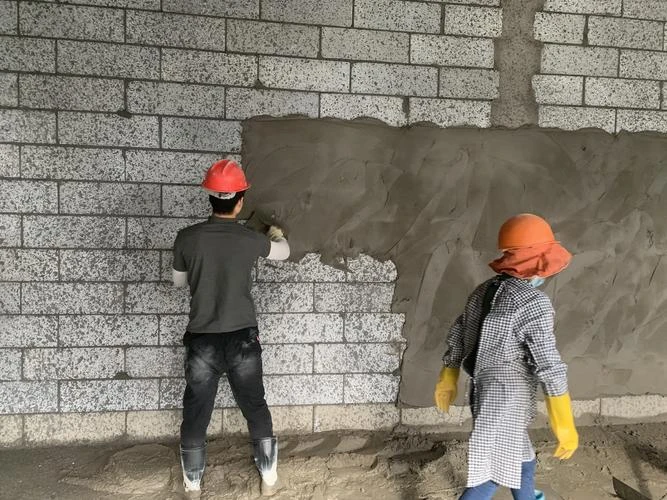

↑ 砌块墙体上抹灰
5. 地坪
定义：地坪层是建筑物底层与土壤相接的构建，和楼板层一样，它承受着底层地面上的荷载，并将荷载均匀地传给地基。
组成：面层、垫层、素土夯实层
①面层（图集中为20mm厚企口型复合木地板）

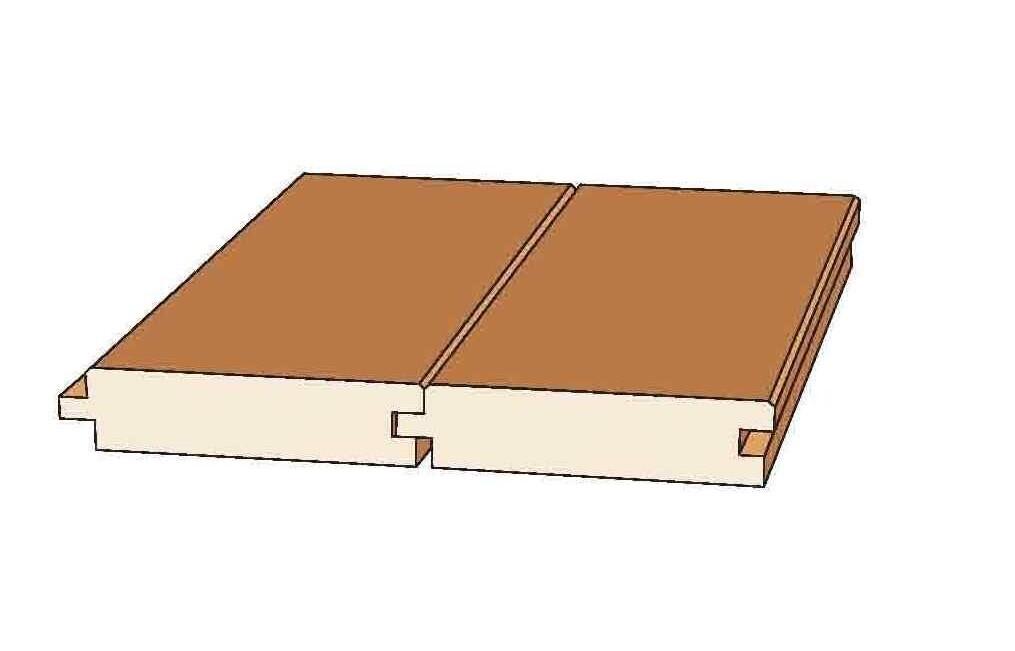

↑ 木地板企口型拼接
②垫层：承受并传递荷载给地基的结构层，有刚性垫面和非刚性垫之分，也有复式垫层（室内荷载大，地基差，保温要求时，采用非刚性上再做一层刚性）；
（图集中采用100mm厚碎石三合土，即石灰:黏土（炉渣）:砂（碎石）按体积比1:2:4或1:3:6配比而成）
↑ 三合土
③素土夯实层：是地坪的基层，也称地基。通常是分层填300mm厚的素土夯实成200mm厚；（图集中为素土夯实）
④根据需要还可以设置其他附加层，例如找平层、结合层、防潮层、保温层、管道敷设层等。（图集中，垫层上，除去80mm厚C10混凝土结构层外，还施浮铺防潮层、20mm厚1：3水泥砂浆找平层，其上才为面层）

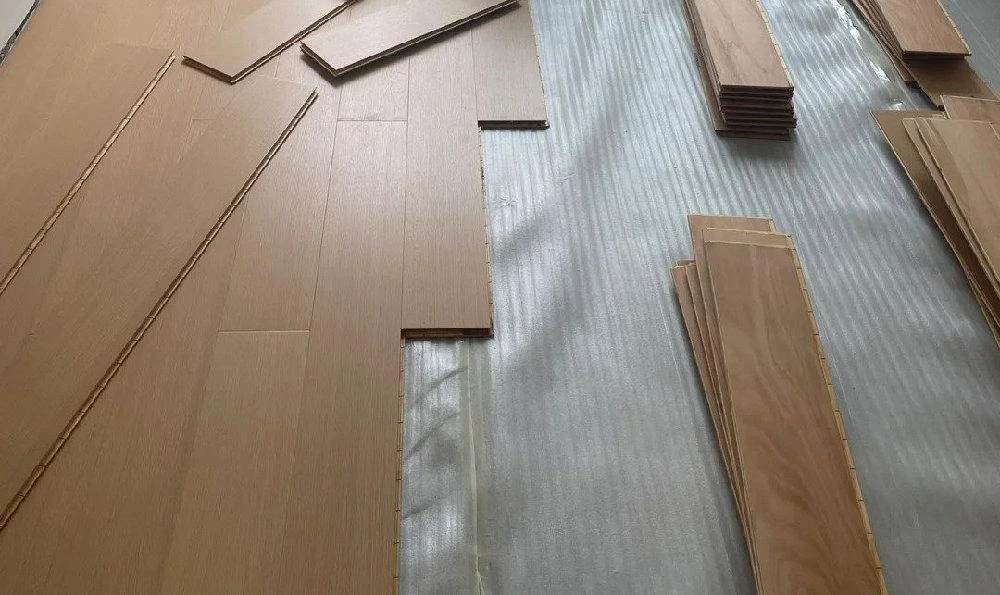

↑ 木地板防潮垫，防潮、降噪、提升脚感
6. 墙脚
定义：室内地面以下、基础以上的这段墙体，内外墙都有，外墙墙脚又称勒脚
①墙身防潮——铺设防潮层

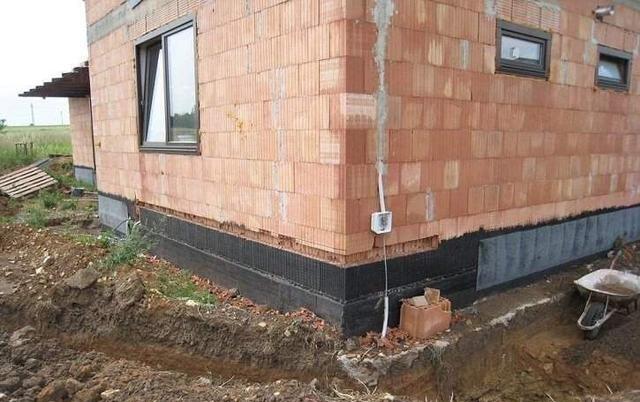

防潮层位置：
(1) 室内地面垫层为混凝土等密实材料：在垫层范围内，低于室内地坪60mm处，同时至少高于室外地面150mm，防止雨水溅湿墙面（图集中在此位置）
(2) 室内地面垫层为透水材料，如炉渣、碎石等：应平齐或高于室内地面处
(3) 内墙两侧地面出现高差：设置竖向防潮层
(4) 墙脚采用不透水的材料，如条石或混凝土，或设有钢筋混凝土地圈梁：可以不设防潮层

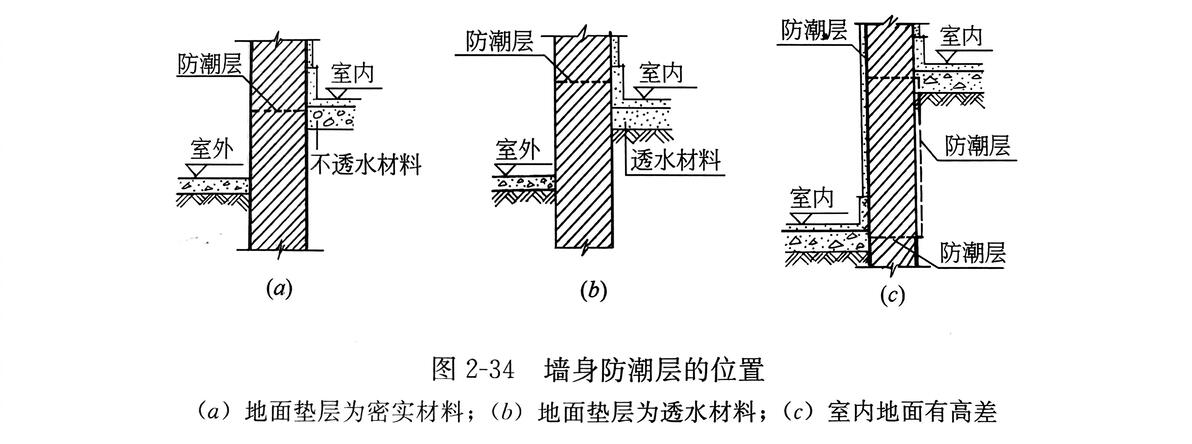

↑ 课本p31 墙身防潮层位置示意
②墙身防潮层构造做法和特点：（三种）
(1) 防水砂浆防潮层：构造简单，但砂浆开裂或不饱满时会影响防潮效果（图集：2采用1：2水泥砂浆加3%~5%防水剂，厚度25mm）
(2) 细石混凝土防潮层：防潮性能好
(3) 油毡防潮层：防水效果好，但有油毡隔离，削弱了砖墙的整体性，不宜用于抗震

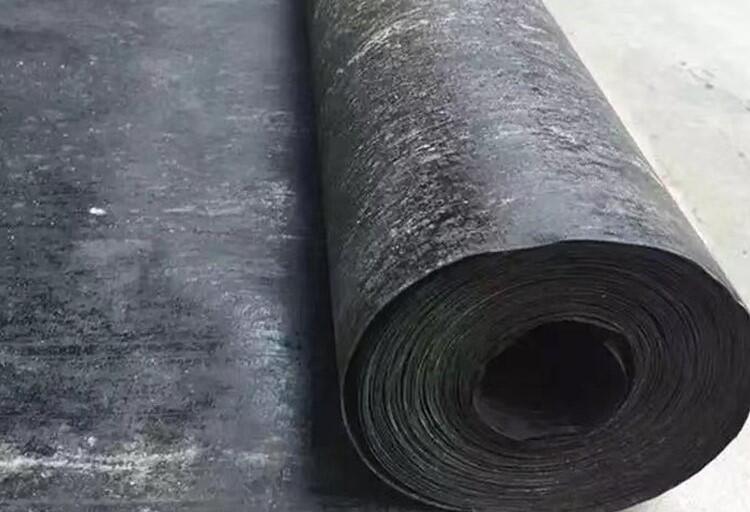

↑ 沥青油毡防水卷材
③勒脚
定义：勒脚是外墙的墙脚，保护墙面，防止地面水，屋檐滴下的雨水反溅到墙身，或地下水毛细管作用的侵蚀。
构造做法有：
(1) 勒脚表面抹灰 （图集中为此做法）
(2) 勒脚贴面，如花岗岩，水磨石
(3) 勒脚用坚固材料，如条石，混凝土
↑ 课本p31 勒脚的三种构造做法（图集为a）
↑ 贴面勒脚
④外墙周围的排水处理
当屋面为有组织排水时：采用散水和暗沟
当屋面为无组织排水时：采用散水和明沟
(1) 散水做法
通常是夯实素土上铺三合土、混凝土等材料，厚度为60-70mm，散水宽度为0.6-1.0m（大于600mm）应设置不小于3%（3-5%）的排水坡
（图集做法为：素土夯实、100厚碎石三合土、结构层80厚C10混凝土、找平层20厚1:3水泥砂浆，散水宽1000mm，坡度3%）
散水和外墙交界处应设置变形缝，用弹性材料（沥青麻丝+沥青砂浆）填充它，防止外墙下沉时将散水拉裂
（图集做法为：沥青麻丝＋油膏嵌缝）

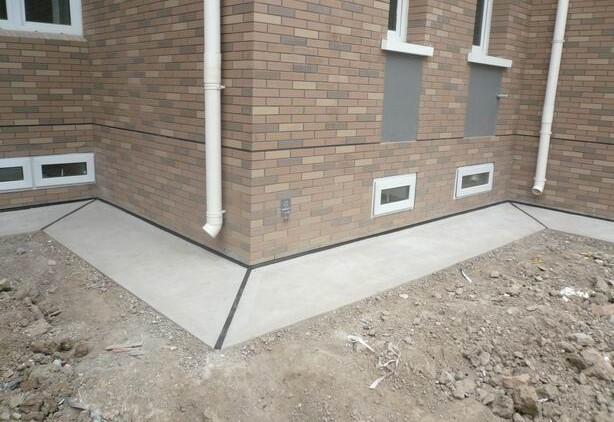

↑ 散水
↑ 沥青麻丝填缝

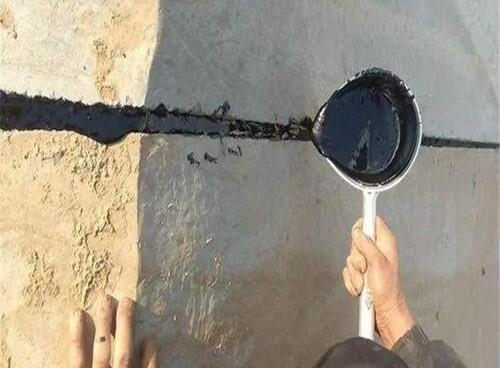

↑ 沥青油膏嵌缝
(2) 明沟做法
可用砖砌、石砌、混凝土现浇，沟底应做纵坡，宽度200mm，坡度为0.5%-1%。沟中心应正对屋檐滴水位置，外墙与明沟之间应做散水。（图集未涉及）

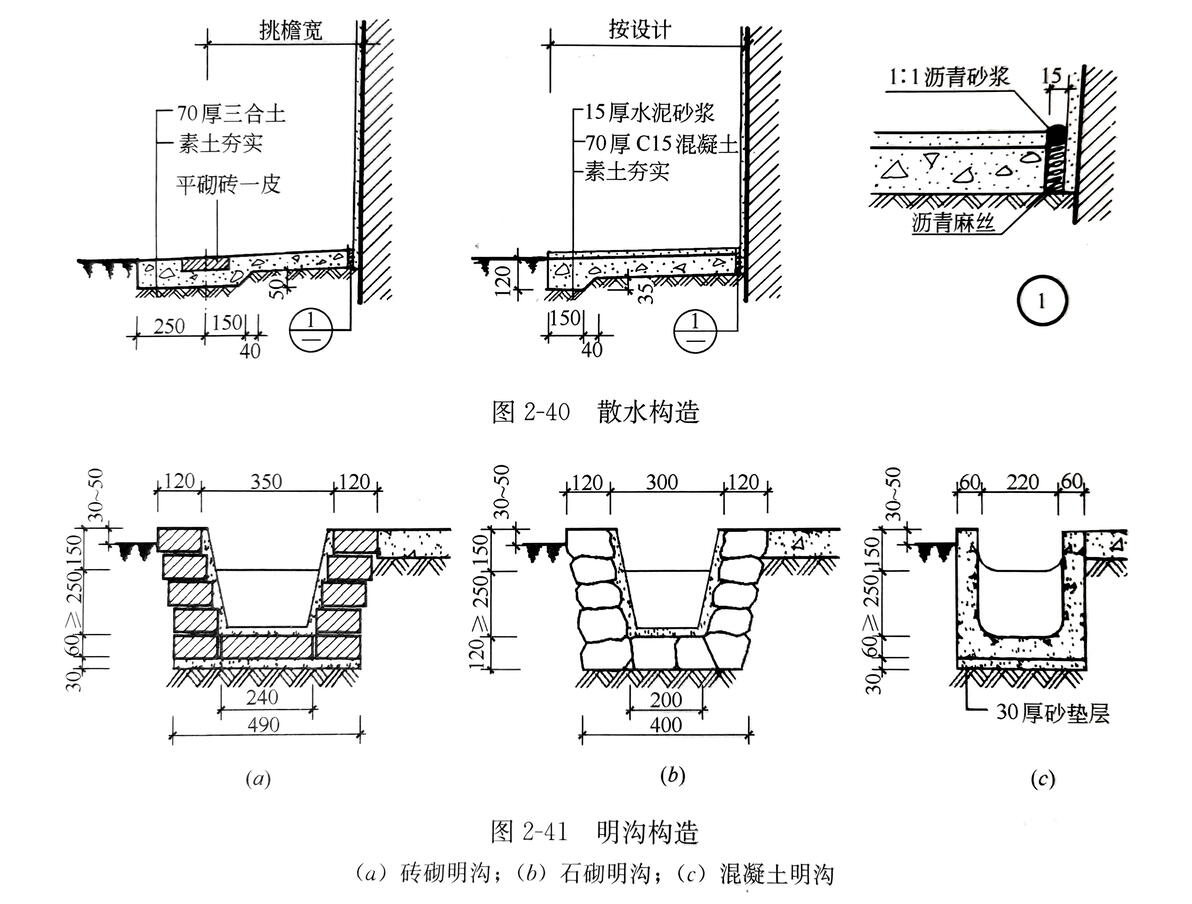

↑ 课本p33 散水、明沟做法
文献参考：中国建筑工业出版社《建筑构造（上册）》（第六版），其余图片、文字素材来源网络，如有侵权，烦请提醒删除（合十
