与上篇：

【建筑构造】图集解析①——外墙剖面/墙身大样（至窗过梁，实铺地面）​

相似，只有些许不同（架空地面），倘若无特殊要求（如实铺/架空地面、水平防潮层），则二者都可在考场作答。

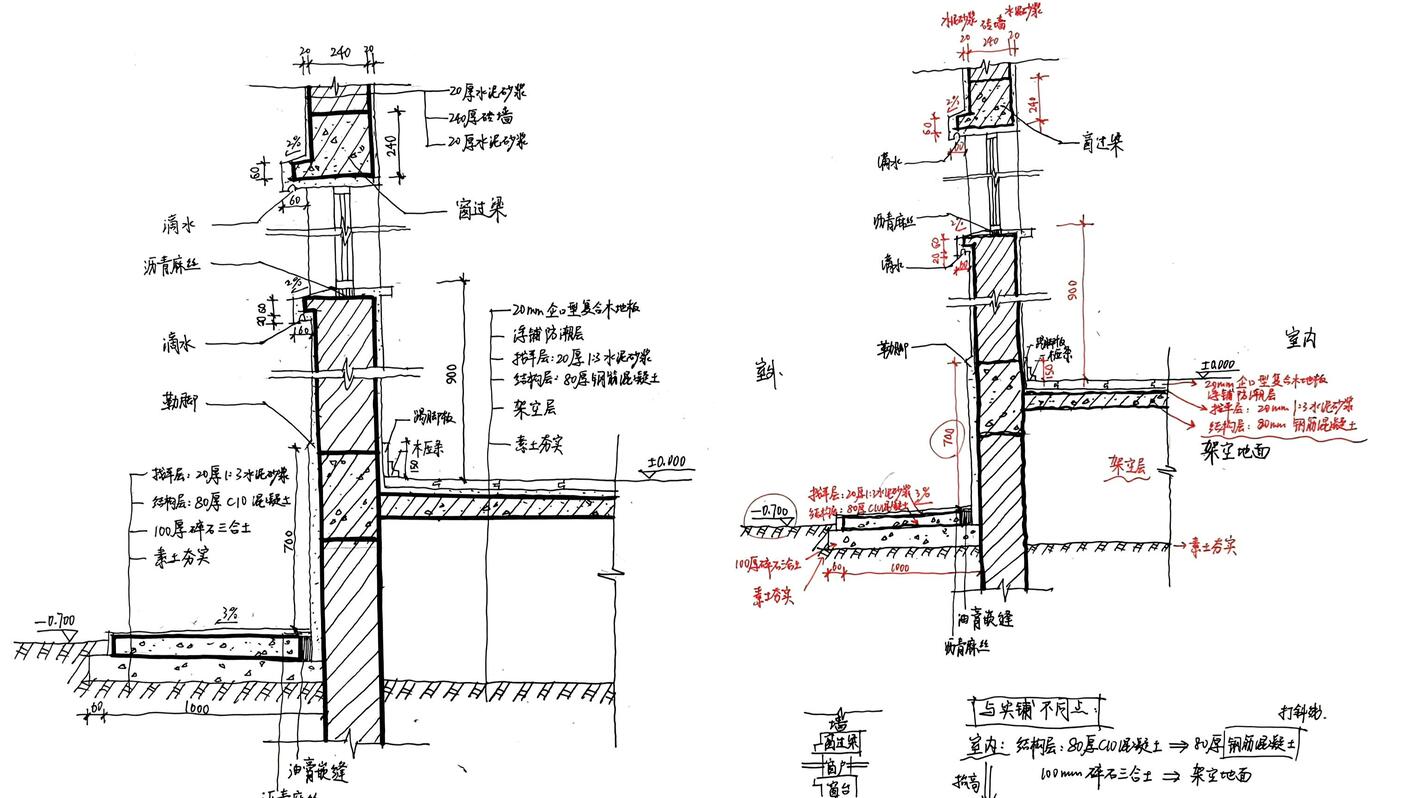

②外墙剖面/墙身大样（至窗过梁，架空地面）

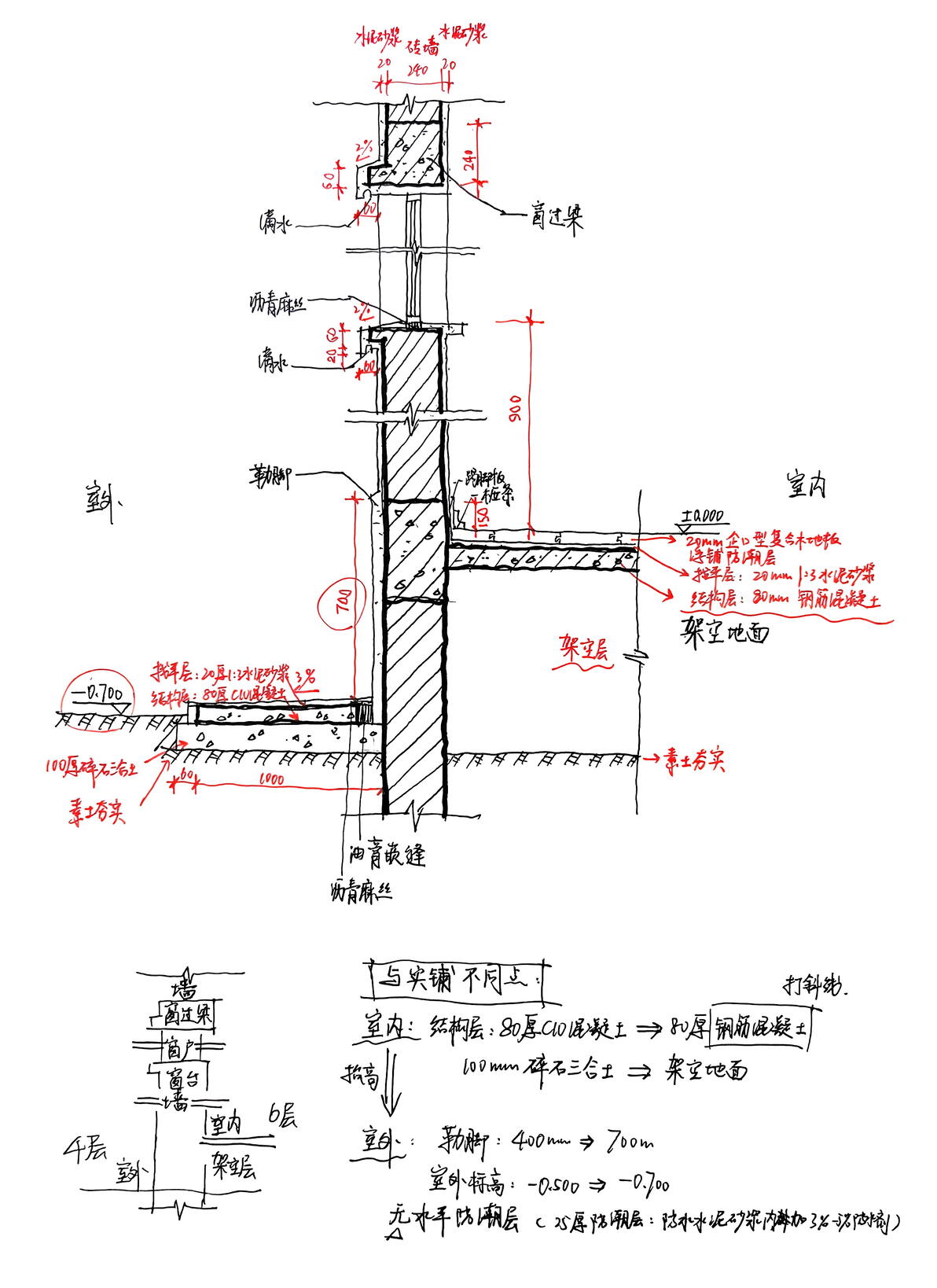

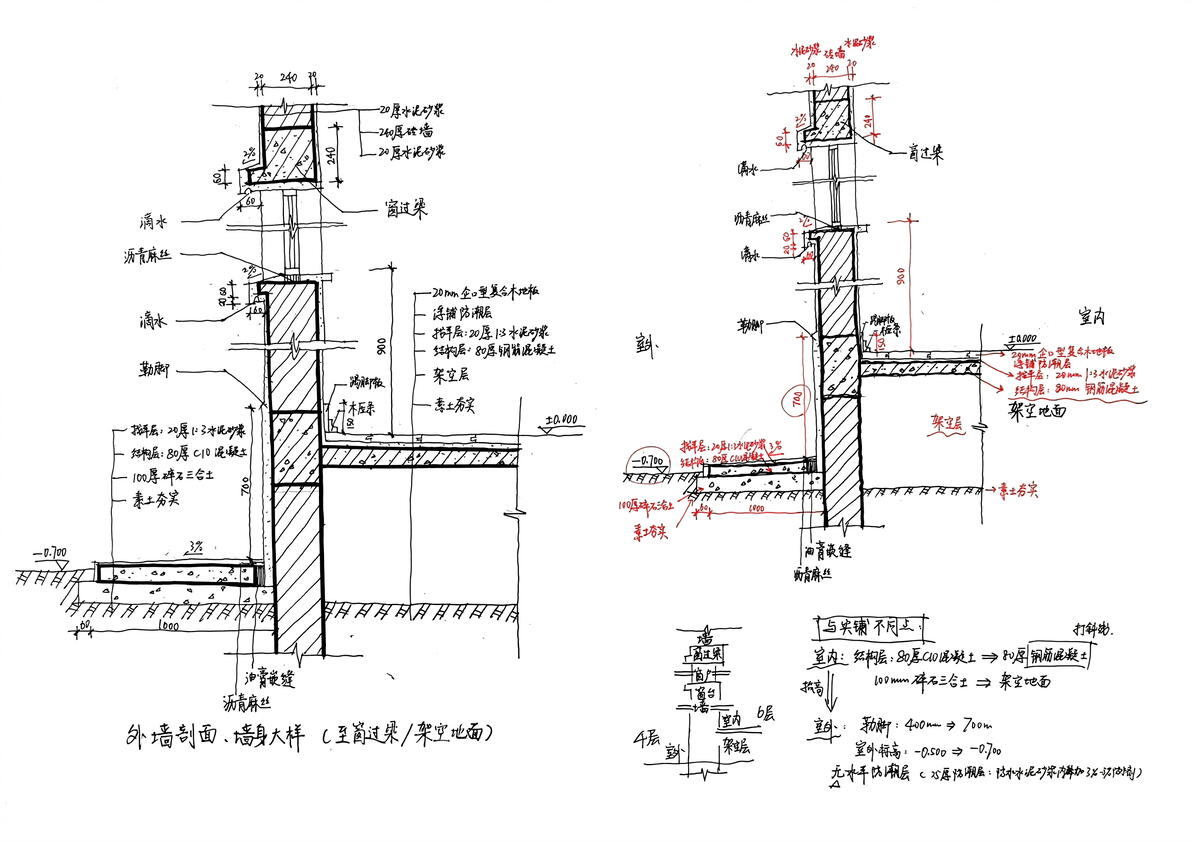

笔者手绘：

对应浙大真题：

2018：绘制外墙局部剖面图（从室外散水绘至底层窗台面以上）

2025：绘制外墙散水具体构造

构造图解析：（自上而下解析图中文字，加粗部分需背诵）

所有粉色斜体带括号的（图集中为……）指的是本文的构造图！

1.块材墙：①块材 ②胶结材料（砌筑砂浆）

2. 门窗过梁：①钢筋混凝土过梁 ②平拱砖过梁

3. 窗台

4. 抹灰

5. 地坪：①面层 ②垫层 ③素土夯实层

6. 墙脚：①墙身防潮层（本篇不涉及） ②勒脚 ③散水

↑以上内容请跳转至上篇：

【建筑构造】图集解析①——外墙剖面/墙身大样（至窗过梁，实铺地面）​

均有解析

本篇为架空地面，类似楼板，故讲解楼地层（楼盖层+地坪层（上篇已讲 ））

7.楼地层

定义：包括楼盖层和地坪层，是水平方向分隔房屋空间的承重构件。

①楼盖层：分隔上下楼空间；结构层是楼板，具有隔声的功能要求；

②地坪层：分隔大地与底层空间；结构层是垫层。

①楼盖层

组成：通常由面层、楼板、顶棚三部分组成

(1) 面层：又称楼面或地面。功能：保护楼板、承受并传递荷载，同时对室内有清洁和装饰作用；

(2) 楼板：结构层，一般包括梁和板。功能：承受上部荷载并传递给墙或柱，同时支撑墙；

(3) 顶棚：楼盖层的下面部分，根据构造不同有抹灰（或粉刷）顶棚、粘贴顶棚和吊顶棚三种。

(3) 多层建筑中还设置管道敷设、防水、隔声、保温等附加层。

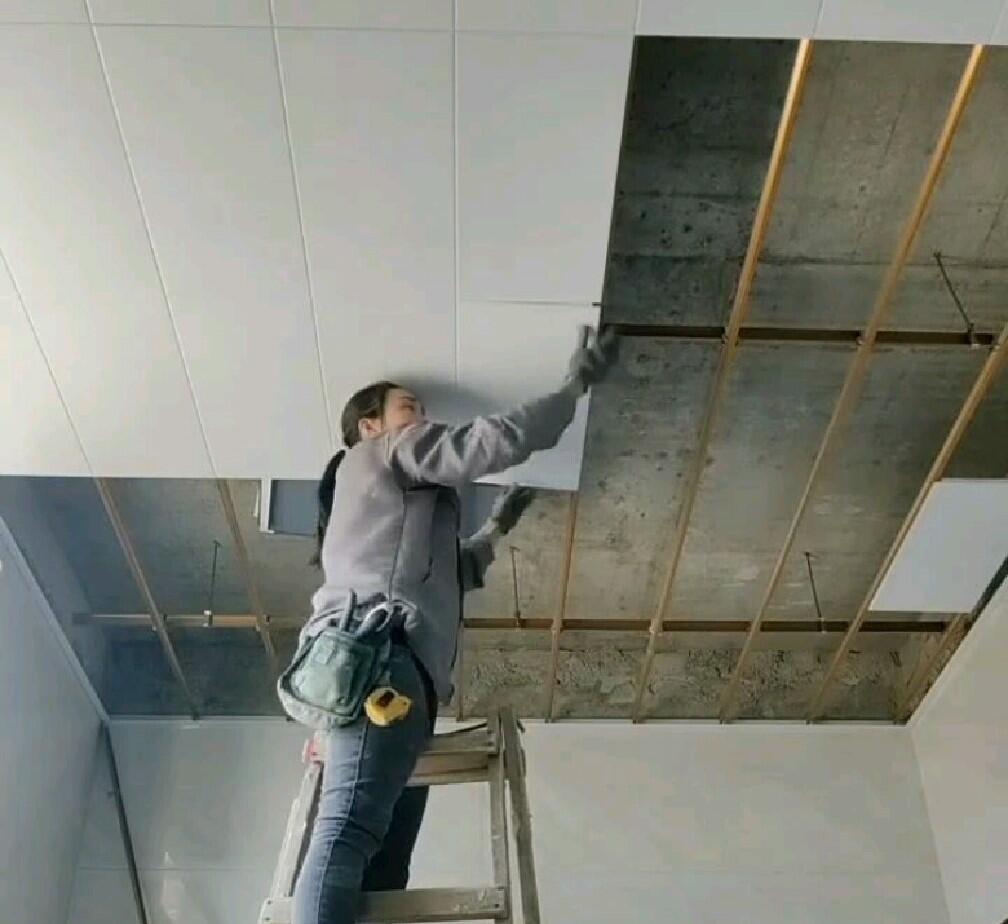

↑ 安装吊顶棚

②楼盖层设计要求

(1) 结构要求：楼板具有足够的承载力和刚度

(2) 使用要求：满足隔声、防火、热工等方面的要求

(3) 经济要求：多层房屋楼盖的造价占房屋土建造价的20%-30%

③楼盖层隔声

噪音的传播途径：空气传声和固体传声两种。

(1) 空气传声：隔绝措施：使楼板密实、无裂缝等构造措施。

(2) 固体传声：对楼板的撞击声和振动对楼板发出的噪声，影响更大。

↑ 因此，楼盖层隔声主要针对固体传声：

隔绝固体传声的三种方法：

(1) 在楼盖面上铺设弹性面材，减弱撞击楼板产生的声能，减弱楼板的振动。

特点：方法简单，隔声效果好，且可以起美化室内空间的作用，因此较广泛

(2) 设置片状、条状或块状的弹性垫层，其上面做面层形成浮筑式楼板

特点：造价不高，效果较好，但施工麻烦，较少采用

(3) 在楼板下设置吊顶棚（吊顶），在楼板和其之间形成空气层

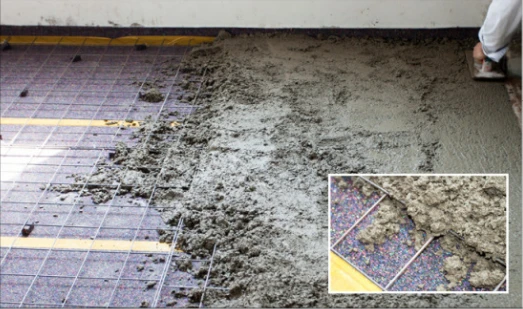

↑ 安装浮筑式楼板

④楼板类型

根据使用材料的分类：

(1) 木楼板：优点：自重轻、保温性能好、舒适、有弹性、节约钢材和泥；缺点：易燃、易腐蚀、易被虫蛀、耐久性差、特别是需要耗用大量木材。因此现已很少用。

(2) 钢筋混凝土楼板：优点：强度高、防火性能好、耐久、便于工业化生产，因此我国应用最广泛。

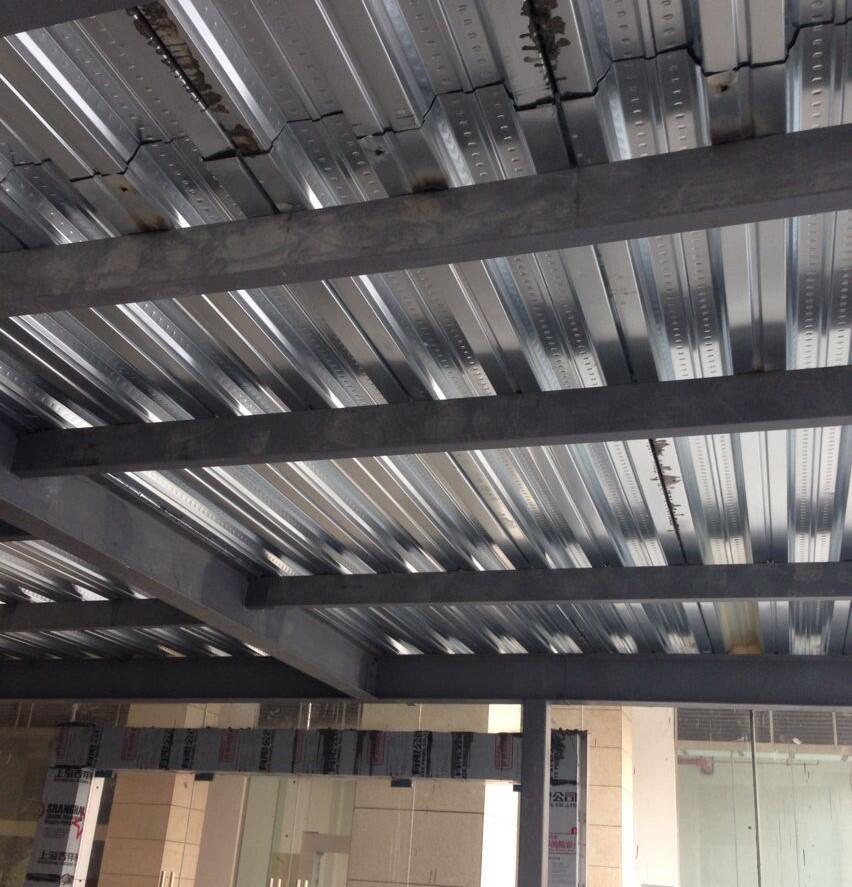

(3) 压型钢板组合楼板：

定义：是用钢梁和截面为凹凸形的压型钢板与现浇钢筋混凝土叠合形成的整体性很强的一种楼板结构。

优点：使结构的跨度加大、梁的数量减少、楼板自重减轻、加快施工速度，因此在高层中广泛使用。

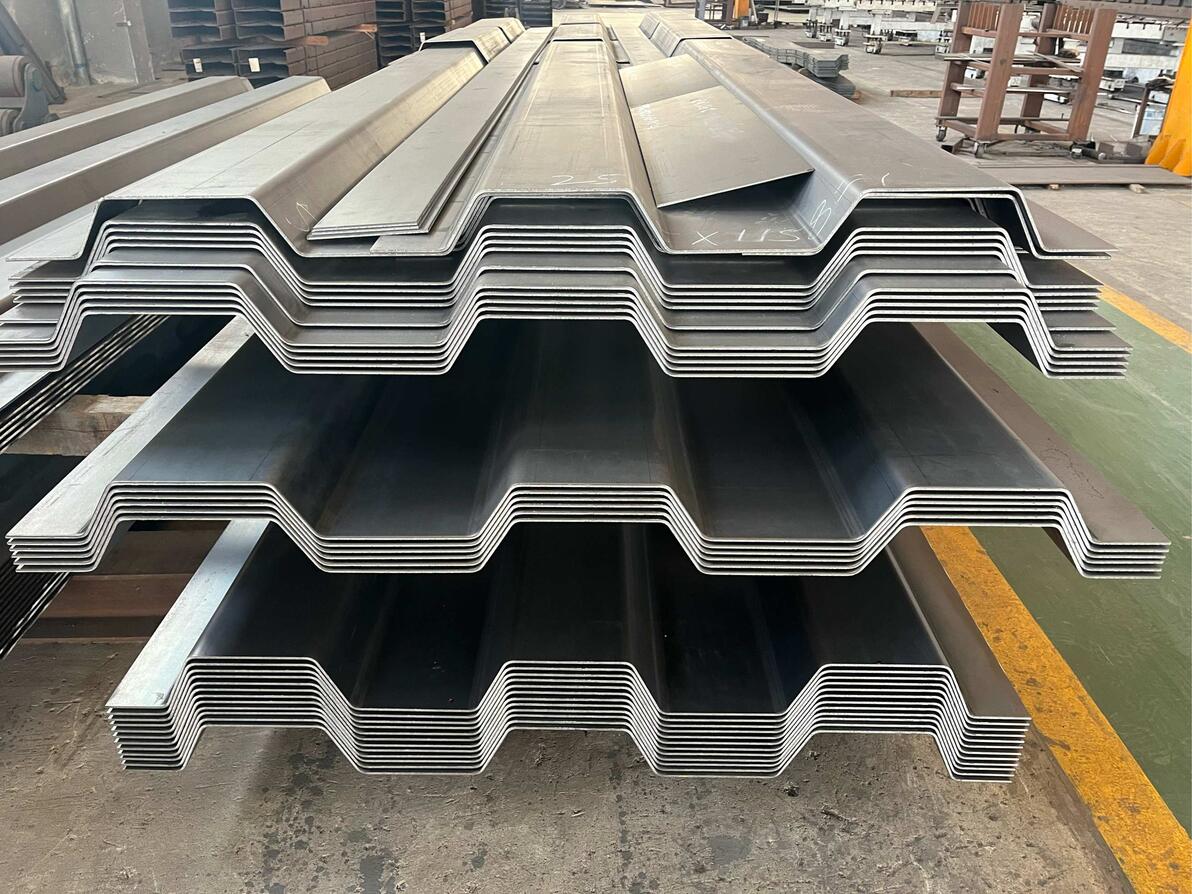

↑ 压型钢板：将涂层板或镀层板经辊压冷弯，沿板宽方向形成波形截面的成型钢筋混凝土楼板

↑ 组合楼板：压型钢板不仅作为混凝土楼板的永久性模板，而且作为楼板的下部受力钢筋参与楼板的受力计算，与混凝土一起共同工作形成组合楼板。

根据施工方法的不同分类：

(1) 现浇式：整体性好，刚度大，利于抗震，梁板布置灵活，可用于用水房间；缺点：模板材料耗用大

(2) 装配式：节约模板，提高劳动生产率和加快施工速度；缺点：整体性差，刚度相对较弱

(3) 装配整体式：综合以上两种

(1) 现浇式钢筋混凝土楼板

a 现浇肋梁楼板：由板、次梁、主梁现浇而成。根据板受力状况不同分类：

①单向板肋梁楼板：长短边之比不小于3；②双向板肋梁楼板：长短边之比不大于2。

b 井式楼板：两个方向的梁不分主次、高度相等、同位相交、呈井字形属于双向板平面；正方形平面和长短边之比不大于1.5的矩形平面。

特点：可创造较大的建筑空间，跨度可达20-30m，梁的间距一般为3m左右。

c 无梁楼板：不设梁，双向受力的板柱结构，柱顶设置柱帽，平面：正方形或接近正方形，较经济。常用柱网尺寸为6m。

 ①优点：顶棚平整，利于采光通风，视觉效果好，可减少楼板占用的空间但楼板较厚，楼面荷载小时不经济。常用于商场、仓库、多层车库。

②缺点：抗侧刚度较差，根据实际要求宜设置剪力墙，形成板柱-剪力墙结构

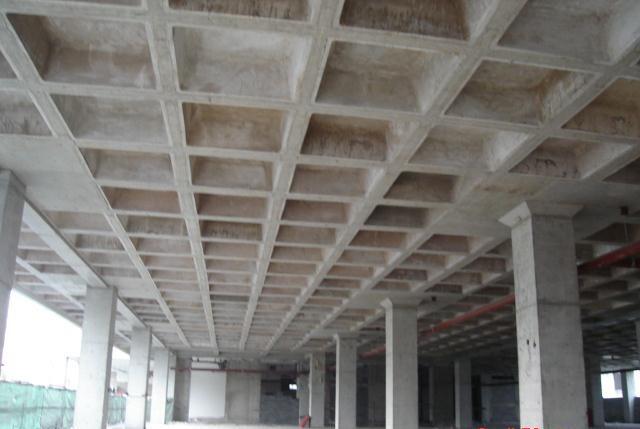

↑ 井式楼板

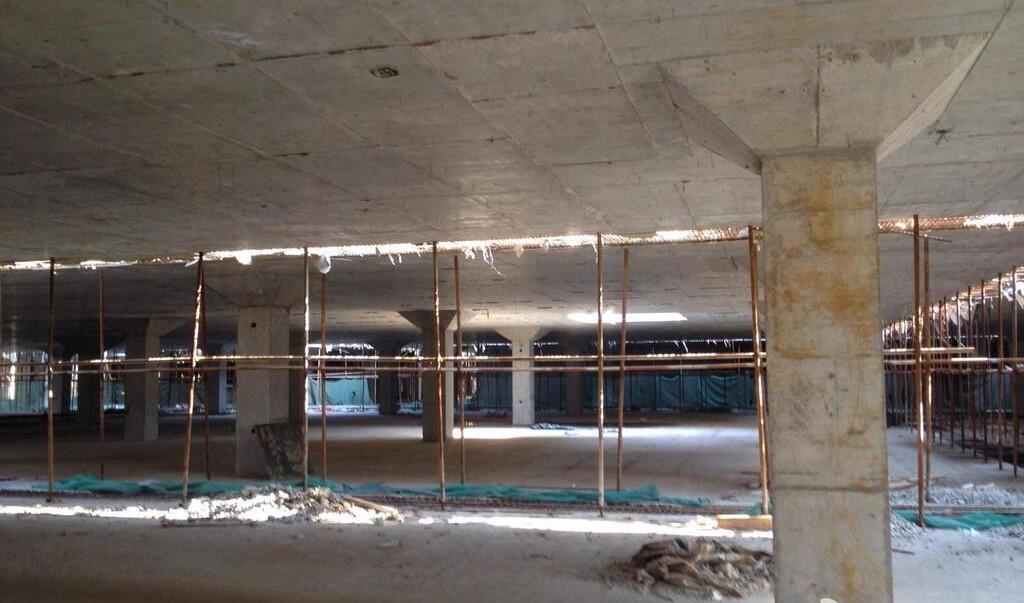

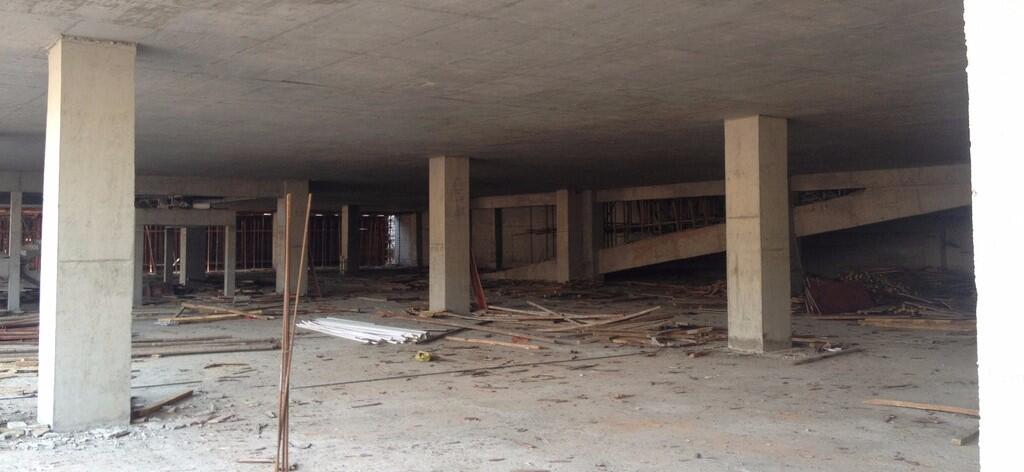

↑ 无梁楼板（柱顶常设置柱帽）

(2) 装配式钢筋混凝土楼板

也称预制式钢筋混凝土楼板

a 平板：用于小跨度，板厚60mm（50~80）。优点：制作简单；缺点：自重较大，隔声效果差。

b 槽形板：由肋和板构成，肋高120~240mm，板厚30mm。优点：自重轻省材料，便于板上开洞；缺点：隔声效果差。正放板底不平整可考虑反放，并利用槽内空间做保温隔湿处理。

c 空心板：将槽形板板面上下平整，中间抽孔。板厚120-240mm。矩形孔经济，但抽孔困难，圆形孔刚度较好，制作方便，因此使用多。我国空心板跨度尺寸可达6、6.6、7.2m。

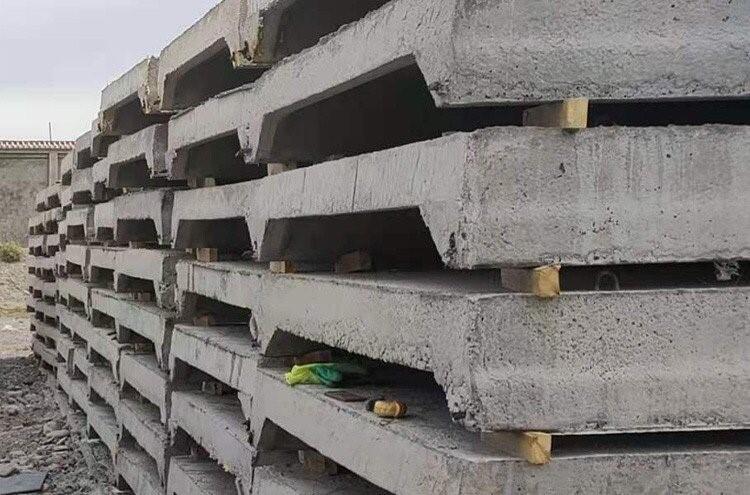

↑ 槽形板

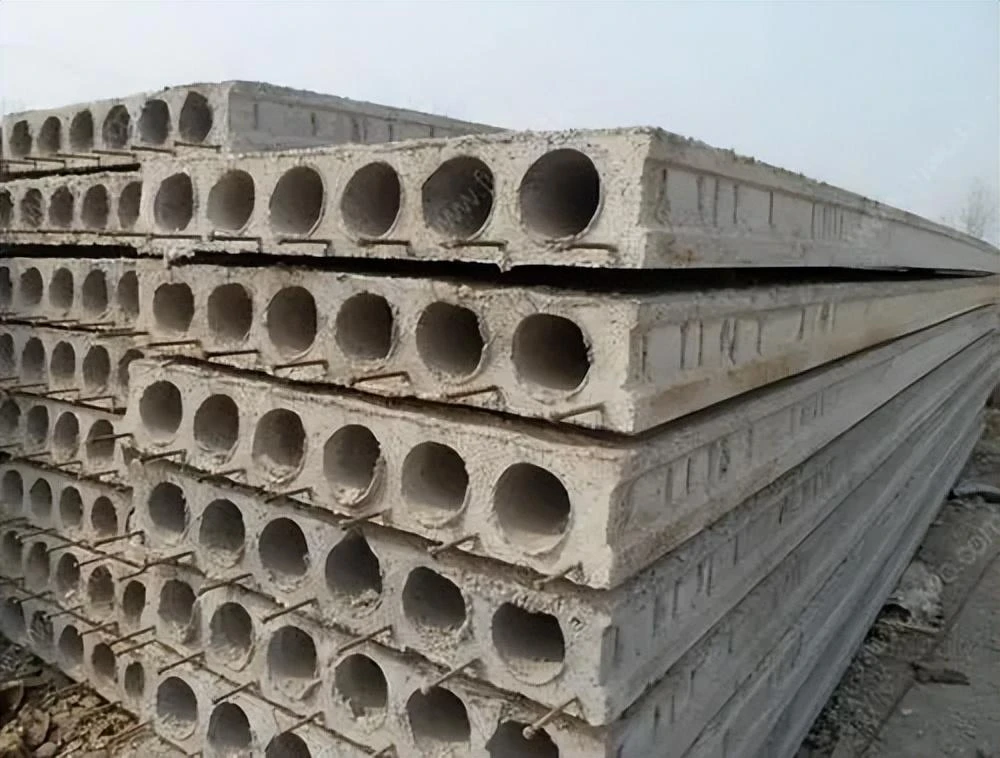

↑ 空心板

(3) 装配整体式混凝土楼板

a 密肋填充块楼板： 现浇（或预制）密肋小梁间安放预制空心砌块并现浇面板而制成的楼板结构

b 叠合式楼板：省模板、整体性好，但是施工较麻烦

其薄板处理常见的有两种：板面刻槽和板面露出三角形结合钢筋

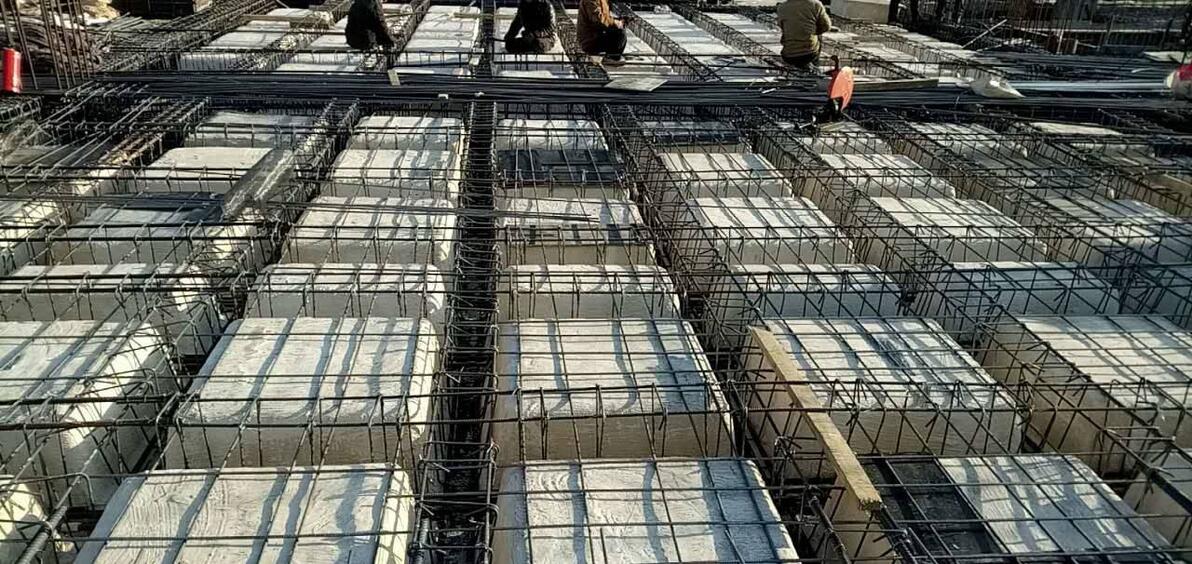

↑ 密肋填充块楼板

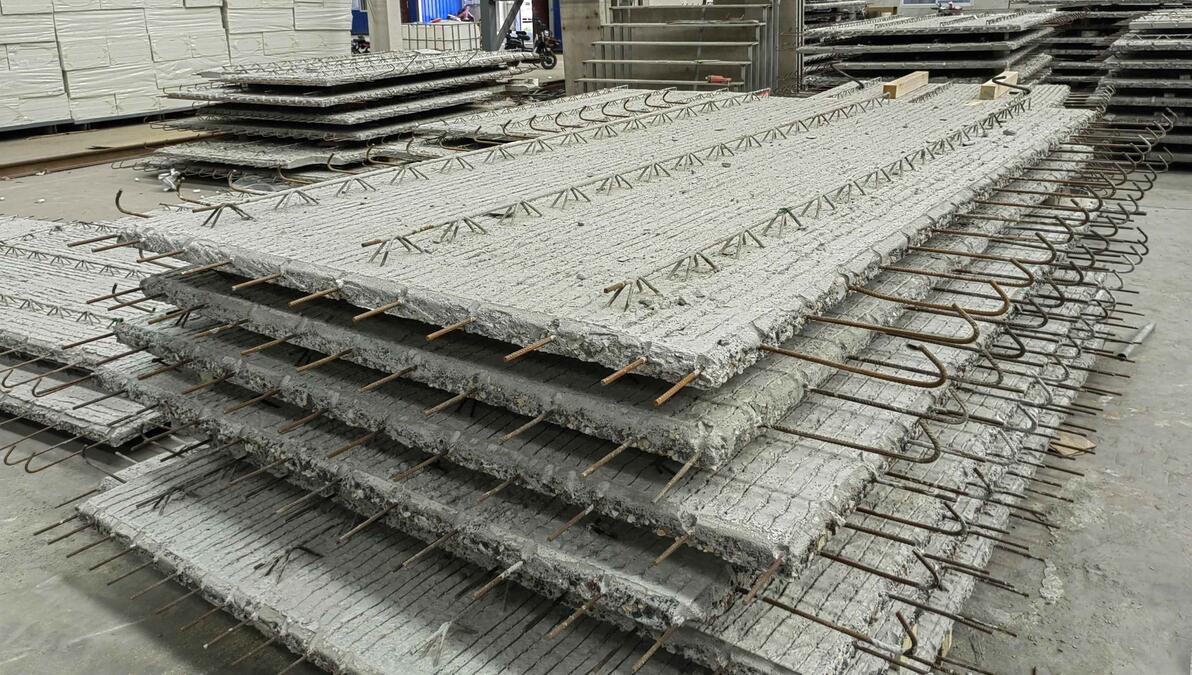

↑ 叠合式楼板

其余内容请跳转至上篇：

【建筑构造】图集解析①——外墙剖面/墙身大样（至窗过梁，实铺地面）​ 文献参考：中国建筑工业出版社《建筑构造（上册）》（第六版），其余图片、文字素材来源网络，如有侵权，烦请提醒删除（合十 本篇全图：

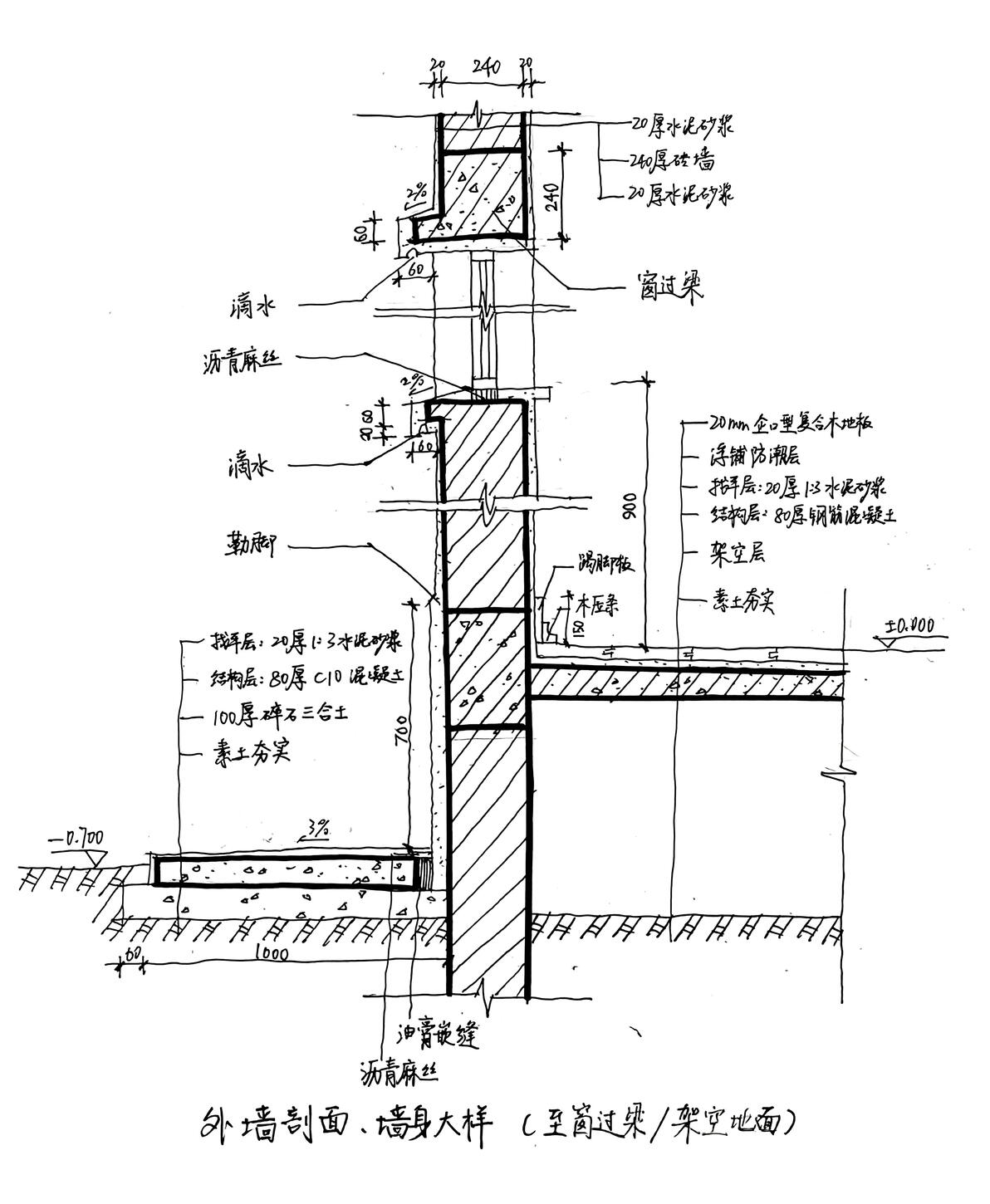

②外墙剖面/墙身大样（至窗过梁，架空地面）
