实验室师兄推荐的技术路线图工具draw.io，用一次就超出我的预期，在我用过的所有类似的工具，如visio，ppt，AI、BoardMix、飞书等等，draw.io现在光荣的排在了好用指数第一名！
兼顾高级、方便、安全、免费，一个暂时无替代品的在线流程图绘图工具！
draw.io

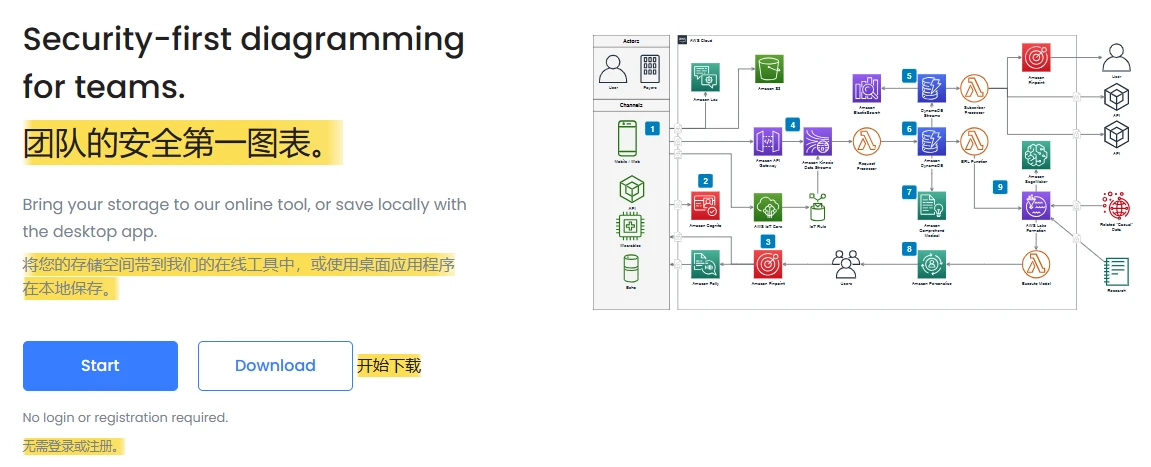

官网首页：https://www.drawio.com/

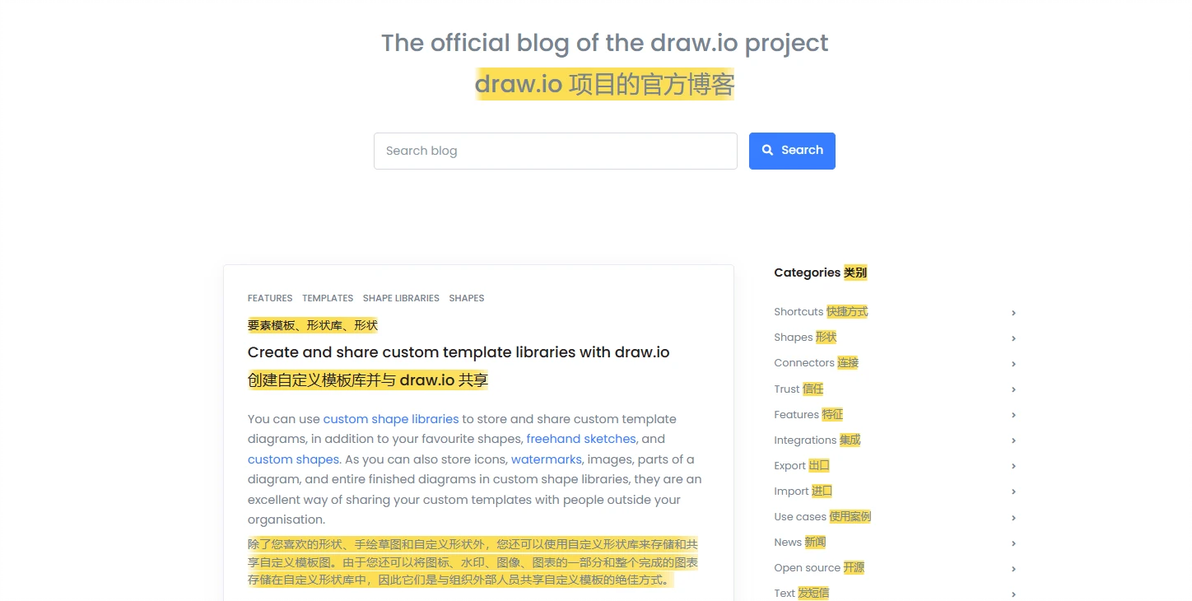

官方博客：https://www.drawio.com/blog
在线绘图，不需要登录或注册，没有收费项目。
支持导入格式：PNG、JPEG、SVG等
支持导出格式：PNG、JPEG、SVG、PDF、WebP、VSDX (beta)、HTML、XML、URL等
支持调整导出图片的分辨率，数值越大，图片越清晰。如果是选择 PDF 或 SVG 文件，由于这两种本质上都是矢量文件，可无限放大不失真，也就没有调整分辨率的需要啦，具体选择哪种导出格式，按自己的需要来就好了~
支持画图类型：流程图、组织结构图、泳道图、鱼骨图、树状图、E-R图、思维导图、甘特图、拓扑图、时序图、原型图、UML、平面设计图、电路图等。
1、丰富的线框/图标素材

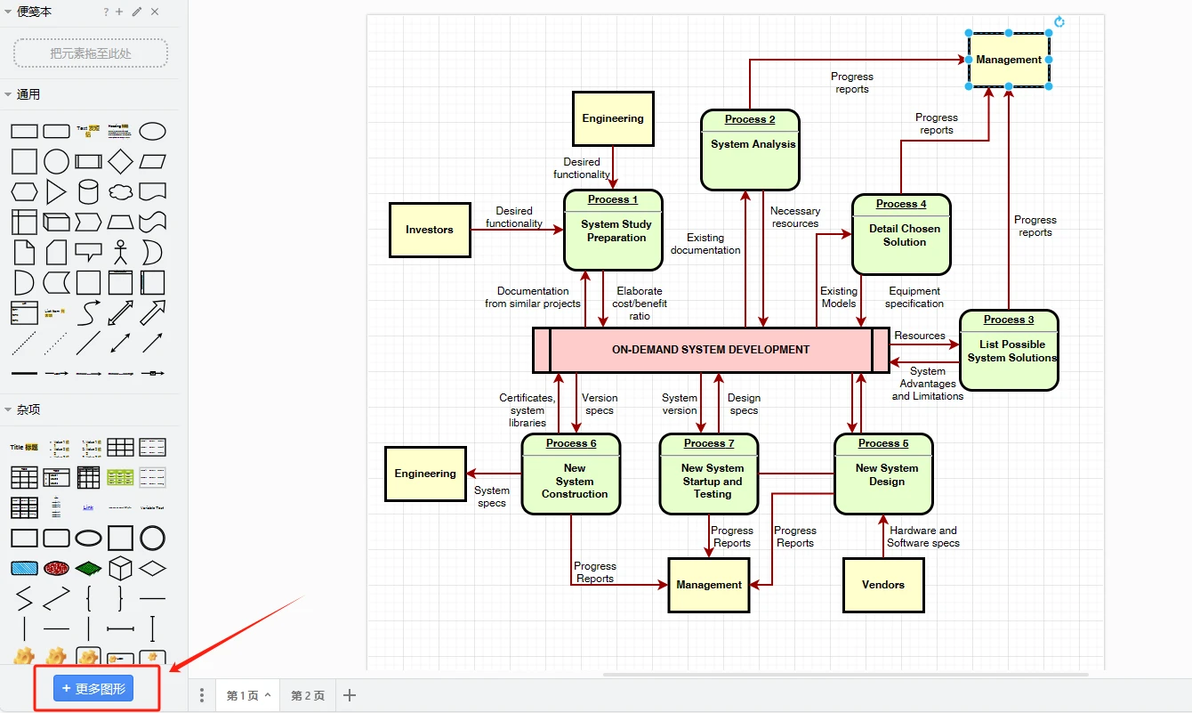

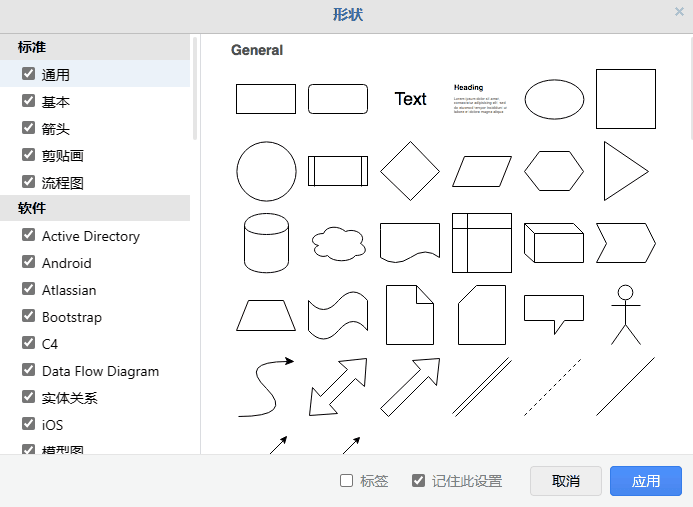

左侧素材底部按钮【更多图形】，可以勾选需要用到的素材，包括通用类、箭头类、流程图类、模型图、机箱、电路、材料设计、工艺流程等50种类型的线框/图标素材。
2、套用模板
插入模板：顶部菜单栏→调整图形→插入→模板。
模板可以直接套用，支持修改编辑（删减、更换字体、线条、颜色等）
3、一键克隆素材和自动连接

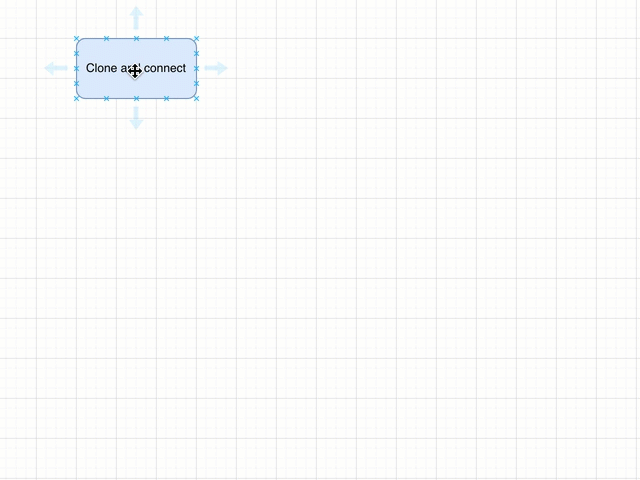

draw.io的画图模式非常简单，将鼠标悬停在绘图画布上的现有形状上，将出现四个蓝色方向箭头。
单击其中一个箭头以显示弹出窗口的第一个条目将克隆形状及其标签，并自动在它们之间
绘制连接线。

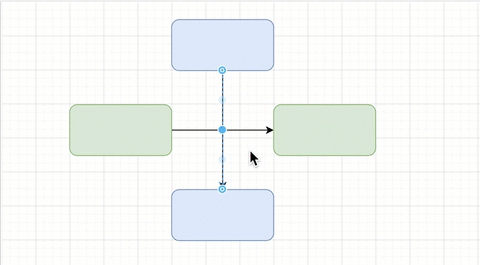

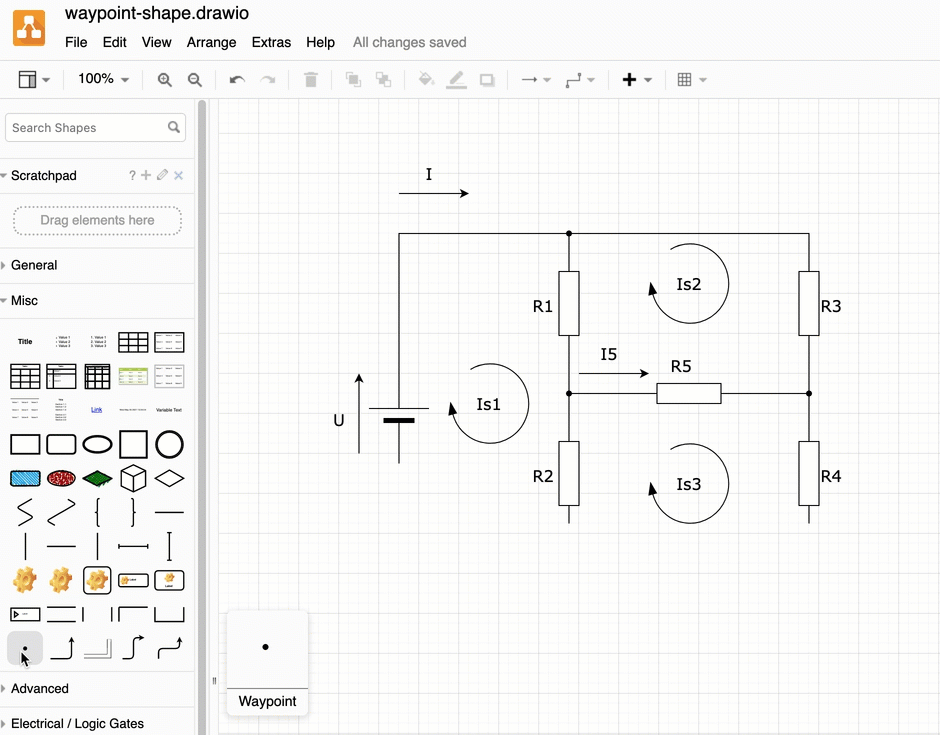

4、使用航点形状连接连接器
当你流程图内的链接箭头或线条需要移动的时候，可以使用航点形状连接连接器。（也就是连接线上的小圆点，有小圆点的地方连接线就能随意的移动）
5、一键变换漫画、草图风格
在信息图表、教材、地图和报告中，可以使用更轻松和非正式的形状、填充和线条风格。
选中需要更换风格的元素，在右侧工具栏中勾选草图模式。粗略样式添加了手绘底纹选项、粗略轮廓和连接线以及手写文本标签，这样我们的图表看上去就不那么无聊了。
6、更改样式颜色
全选流程图，在右侧工具栏一键更换线框颜色。不需要一个个线框去更换颜色，非常节省时间。

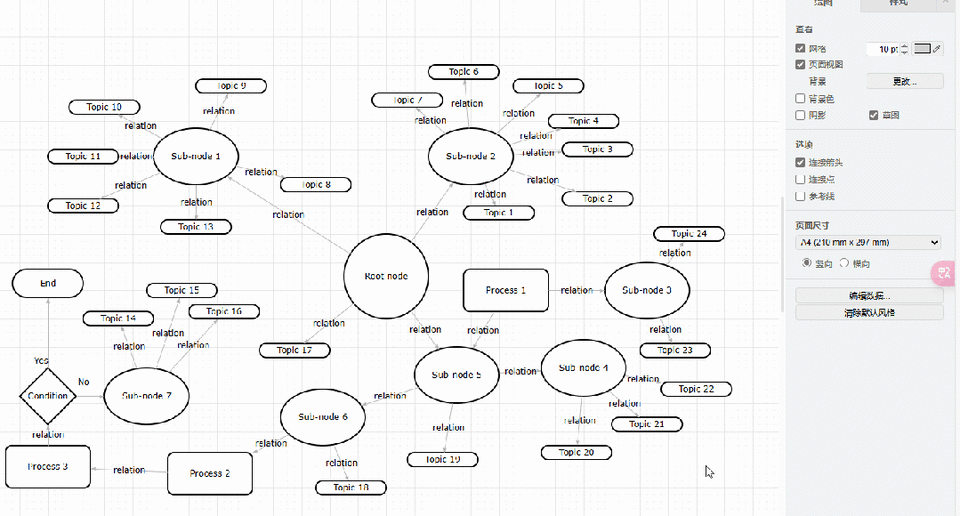

7、流程图、树形图和思维导图的自动布局
在左侧工具栏，高级模块内，可以选择流程图、树形图、组织结构图和思维导图模式等的自动组织模式。
这个模式下的自动布局可确保关系图中的所有形状以水平或垂直格式均匀分布，并自动增大或减小容器形状的大小以匹配内容。

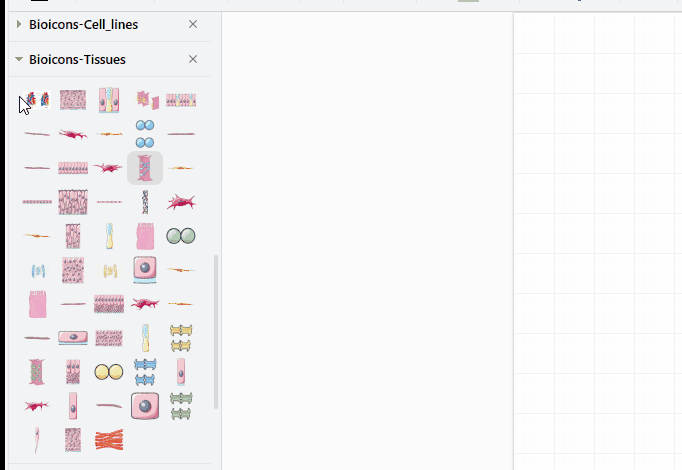

8、bioicons生物和化学剪贴画库直接用于draw.io

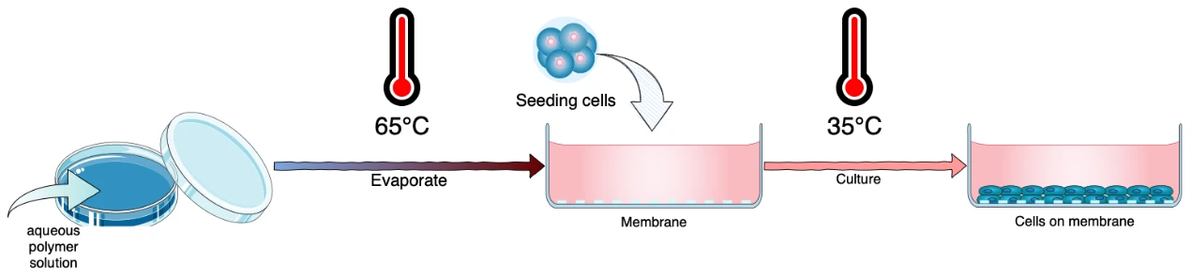

在draw.io内也可以直接画出这样炫酷的示意图。
除了draw.io素材库原有的生物素材外，还可以把bioicons上的生物和化学剪贴画库直接用于draw.io。

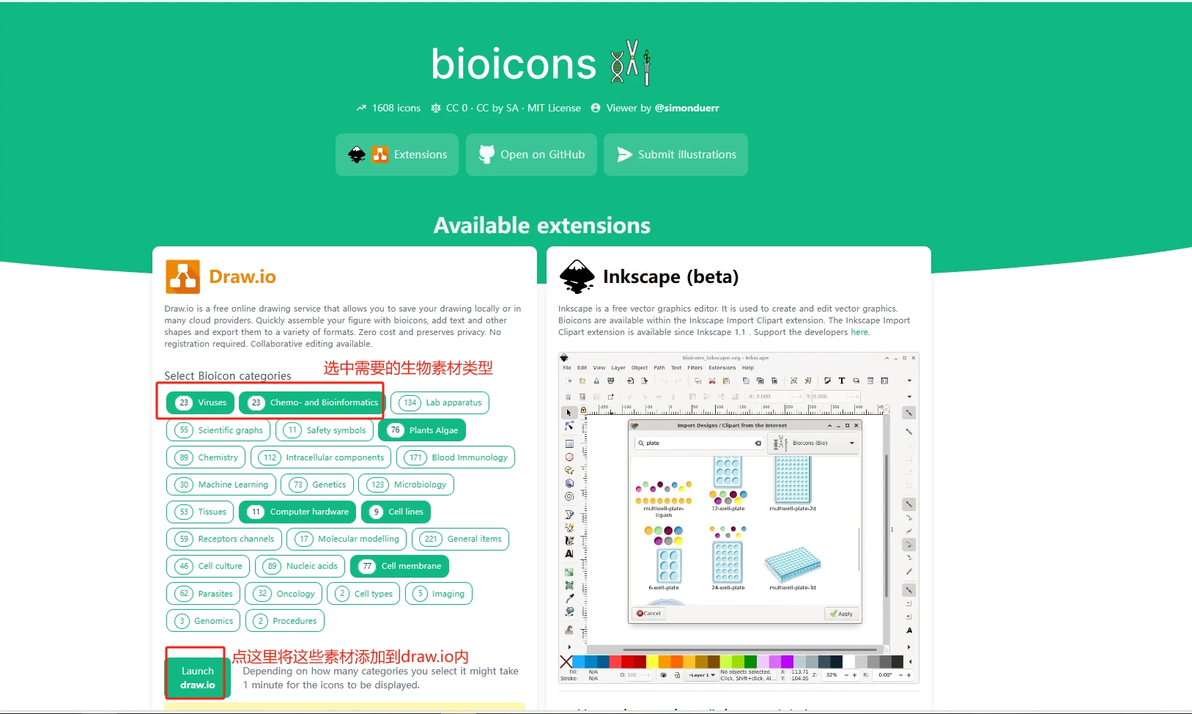

点开以下链接，选中需要的bioicons素材类型，再点击Launch draw.io。等draw.io加载完之后，左侧素材栏就能如上图所示，直接调用bioicon的素材了。
https://bioicons.com/extensions/
Bioicons我在之前和生物医学绘图矢量素材的文章中也推荐过，11个科研矢量图网站/工具可以看以下文章，超多的矢量素材都可以免费下载！
· 打破信息差之后，原来这11个免费工具都比Figdraw更好用！
还有画信号通路/原理图，可以用下面这几个免费工具
· 这个神器实验室全员使用！画科研插图真的好用到离谱！ScienceSlides 2016

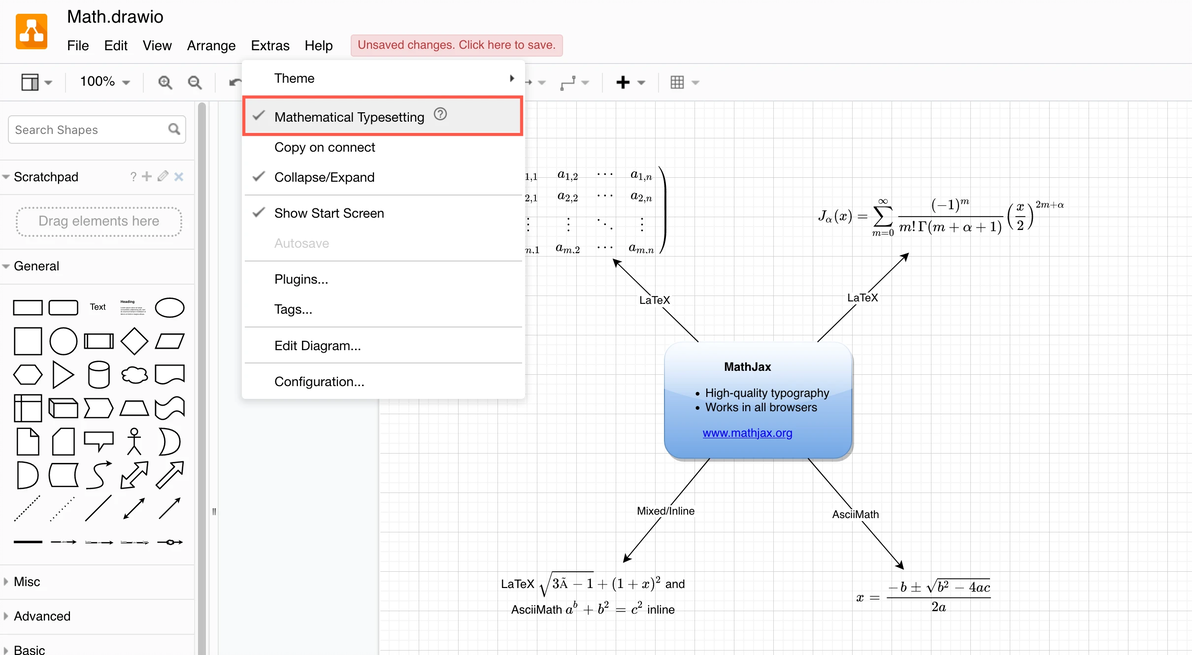

9、支持数学公式排版
可以通过 draw.io 菜单启用数学排版（顶部菜单栏→其它→勾选数学排版），在文本形状或标签中输入方程式时，启用数学排版将使用 MathJax 来呈现方程式。MathJax 整齐地呈现方程式，而且支持在所有浏览器中工作。
https://www.drawio.com/blog/maths-in-diagrams
10、draw.io 的样图展示

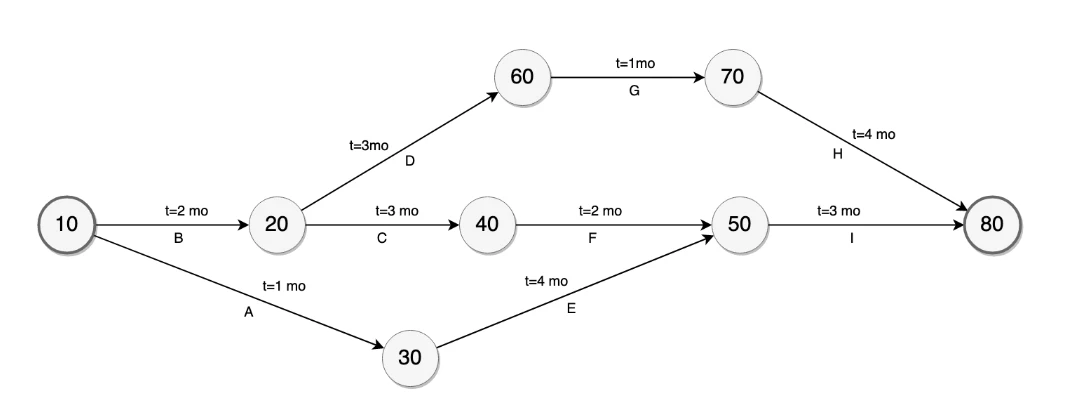

用于决策、调度、供应链等的依赖关系图

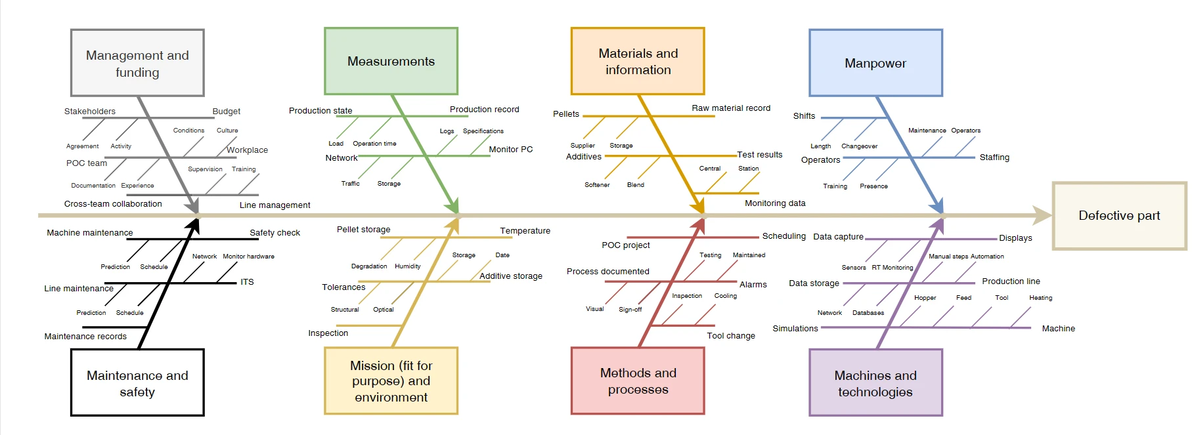

用于根本原因分析的石川图

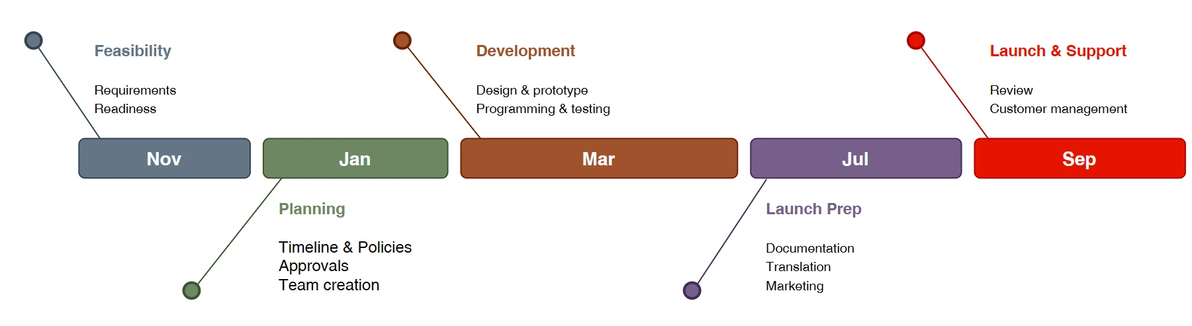

时间表和路线图

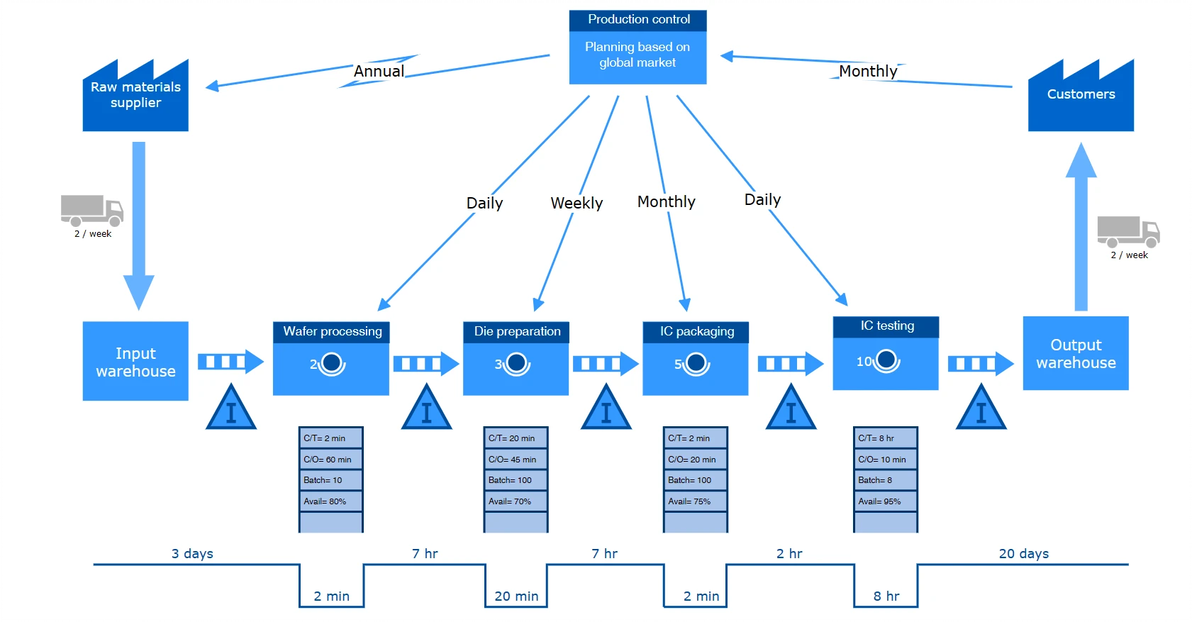

行业/团队的流程图

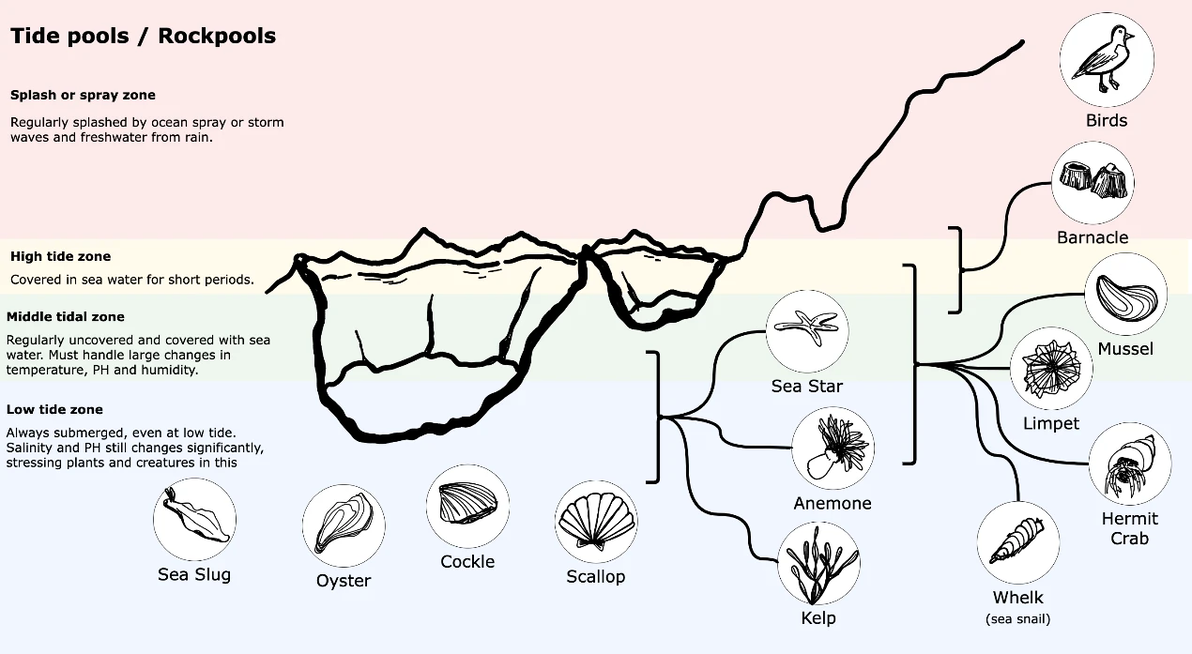

潮汐地信息手绘图

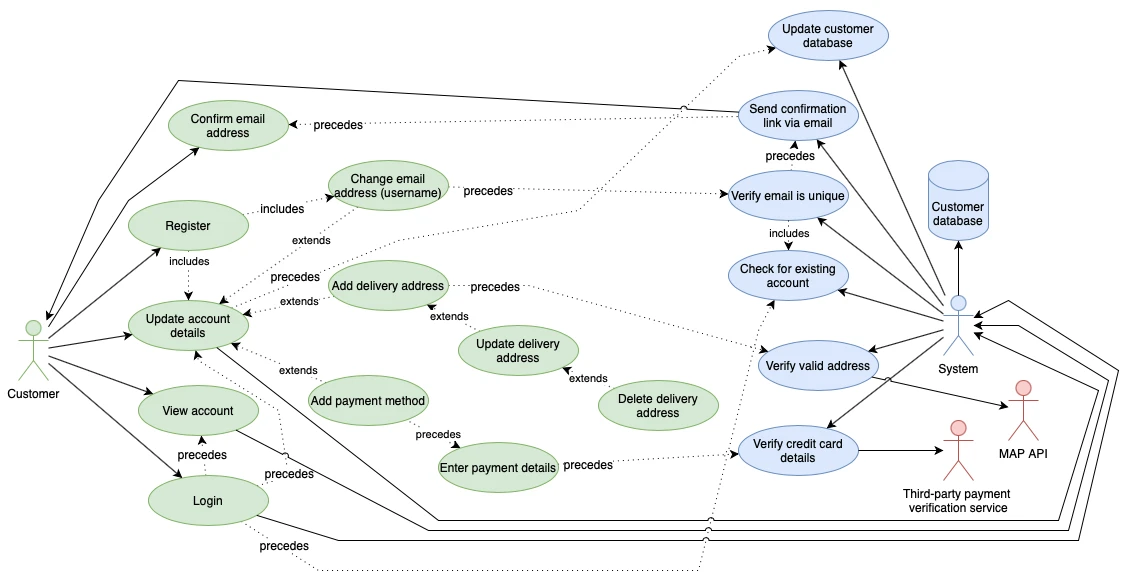

交互图

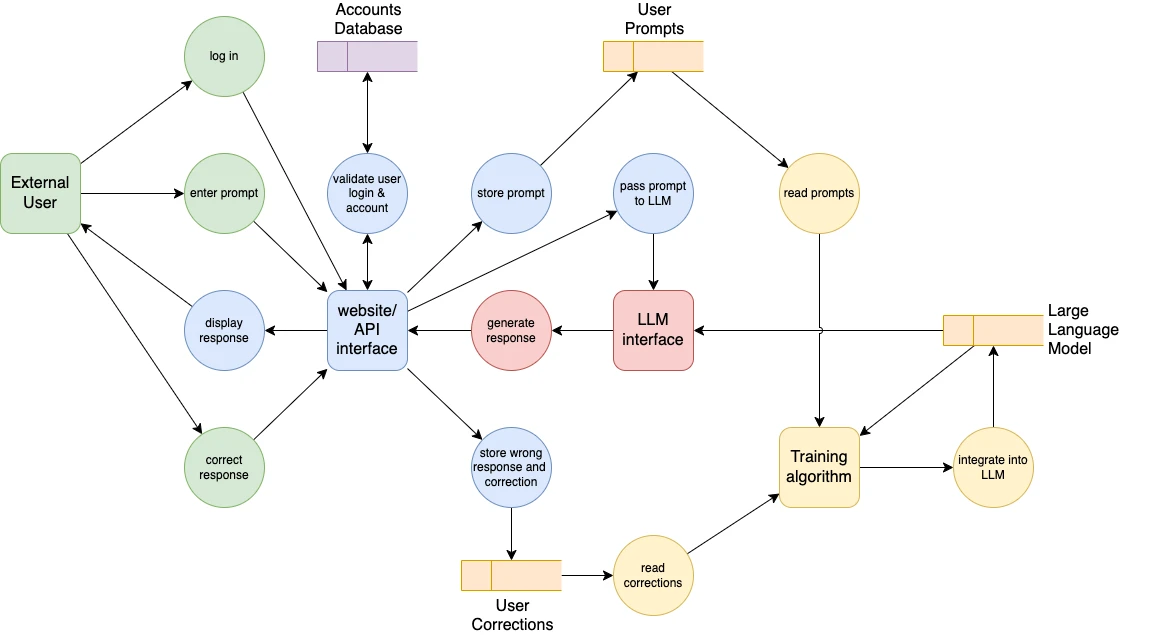

数据流图
11、其它快捷操作

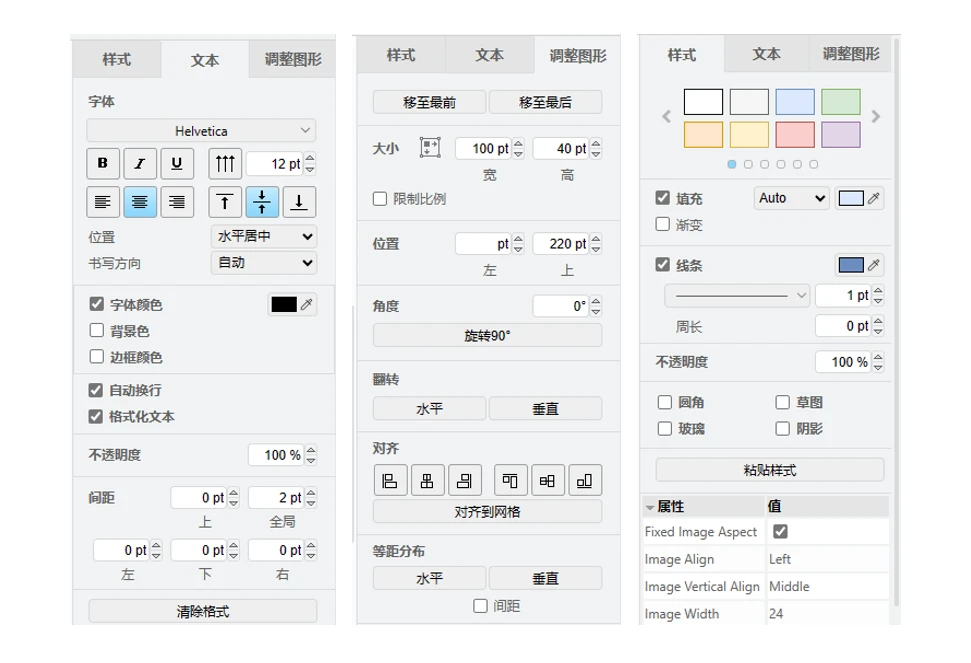

字体更改、文本与图像的对齐方式、线框对其方式、间距调整、圆角与直角切换、样式的粘贴复制等调整，都在右侧的工具栏内。
其它教程详见draw.io官方博客：https://www.drawio.com/blog
