上个月笔者给自己实验室部署了一台NAS并实施了配套的组网，给实验室15个工位通了光缆，用于团队协同工作。一些实施细节记录于此。
1 简介

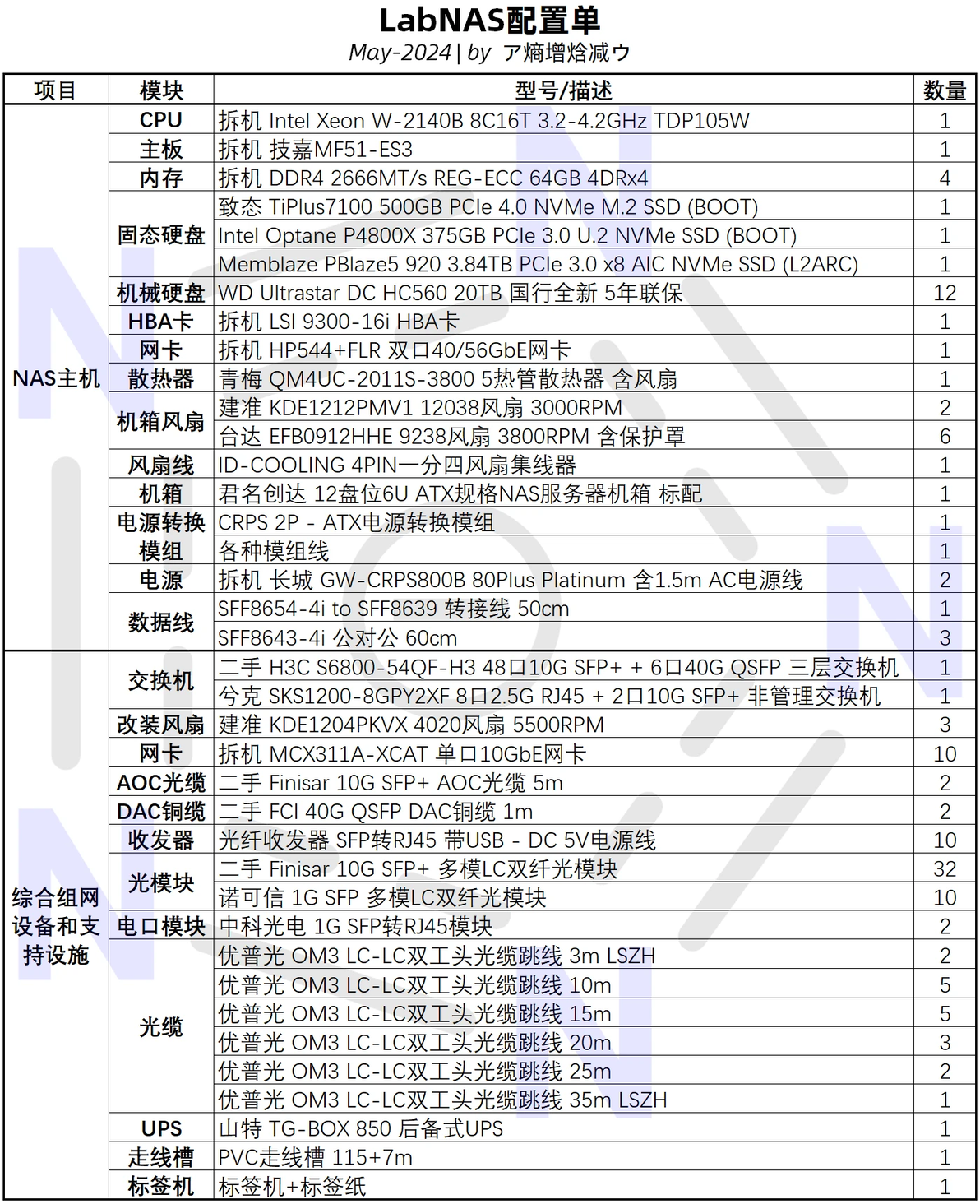

本次依旧是完全DIY，采用了大量二手硬件，当然，硬盘还是使用全新的。配置如下：
此配置和去年9月的“miniHPC存储节点”有诸多相似之处，主要的修改有以下几点：
本次所搭建的NAS的应用场景对RDMA没有刚性需求，因此操作系统改用维护更简单的TrueNAS Scale 24.04。
改用1+1 CRPS冗余电源，一路接市电，一路接UPS。
CPU+主板平台根据实际需求和当时行情做了调整。
Data pool使用12块HC560 20TB，策略为单组RAID Z2，实测TrueNAS Scale 24.04下RAID Z2的随机读写性能有所提升。
作为ARC的内存增加到256GiB。
作为L2ARC的NVMe SSD使用PCIe x8 AIC形态的PBlaze5 920，容量提升到3.84TB。
取消Special VDEV和SLOG VDEV，因为本次所搭建的NAS对性能无极端需求，也不需要强制Sync写入。
我校财务政策较灵活，因此以上硬件均为自行采购并开发票报销，NAS主机部分花费~3.6万CNY，其余部分花费~6800CNY。
2 照片展示

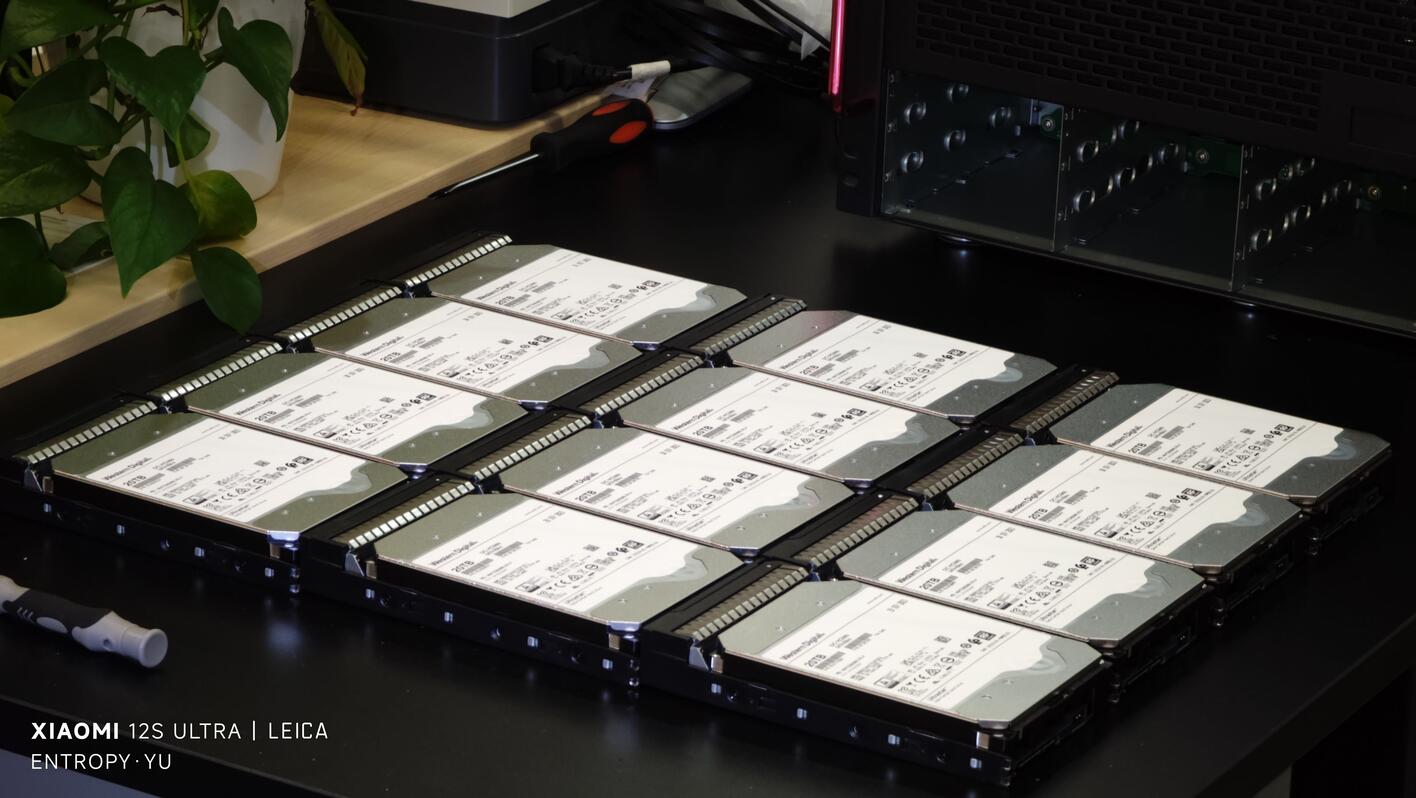

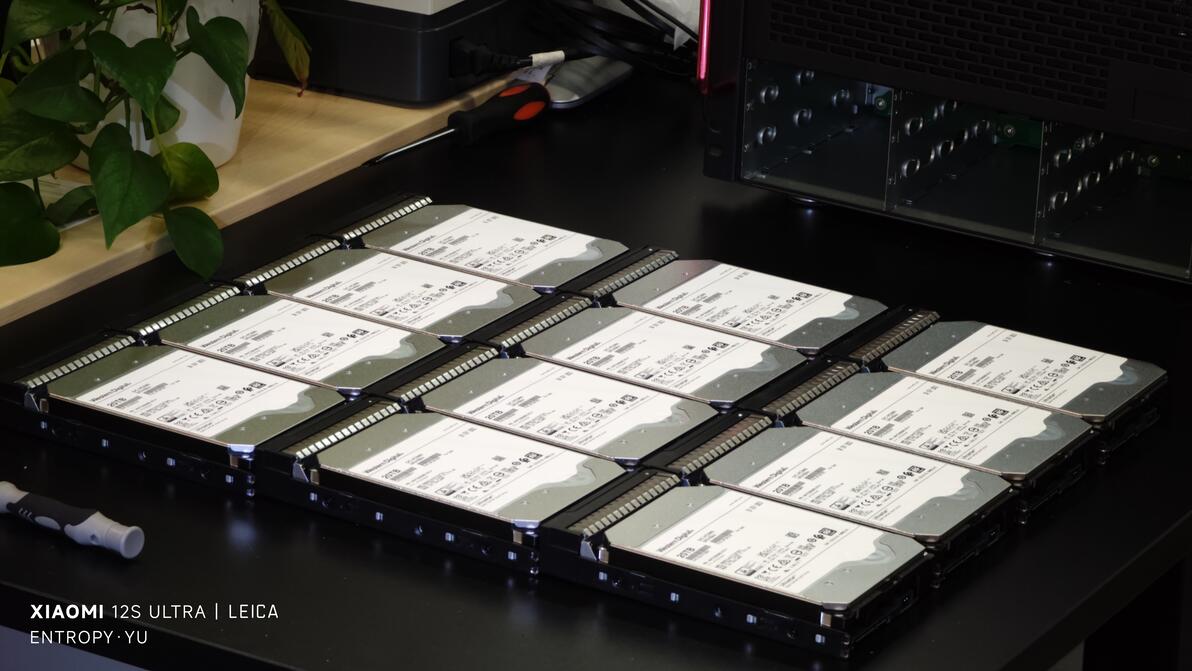

▼ 12块WD Ultrastar DC HC560 20TB SATA HDD
如今HC560的价格已在正常水平（和HC550相比），不过近期HDD市场仍然持续涨价，自购入这批HC560以来，HC560单价又涨了~100CNY。

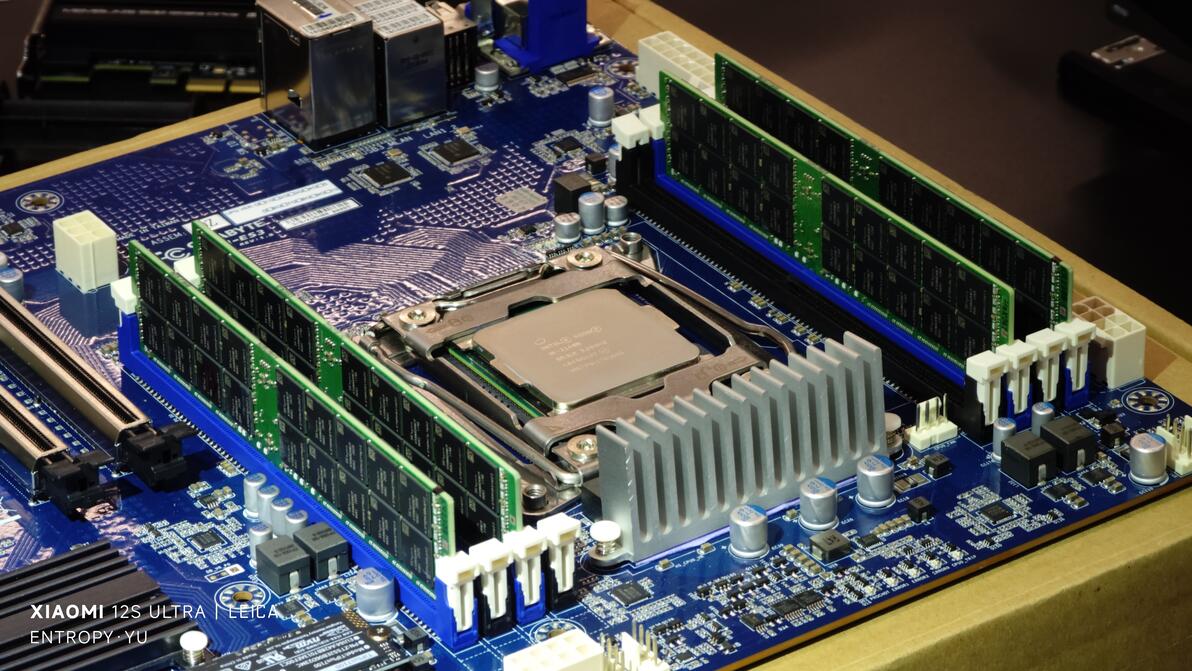

▼ CPU、主板、DIMM三件套
主板是MF51-ES3，笔者已经买过好几块，且玩了很久，个人认为此主板是个隐藏的宝贝：有3个直连CPU的PCIe x16，平台配套的CPU也是per-core性能很强的W-21xx和W-22xx系列，尤其适合DIY GPU服务器（当前用于DIY NAS服务器也不错），关键是价格便宜，日常900多元，促销活动700多元，配套的CPU中性价比最高的是W-2135（6c12t，单核4.5GHz，全核4.4GHz），如今价格已降到110元。
此主板没有机箱跳线pin，有板载开关机按钮和重启按钮，实际使用时通过BMC控制更方便，这也是典型的服务器用法。
DIMM是4条64GB 4DRx4，这种DIMM性价比反而最高，并且C422平台本就只有4条内存通道，当前方案怎么看都是最合适的。

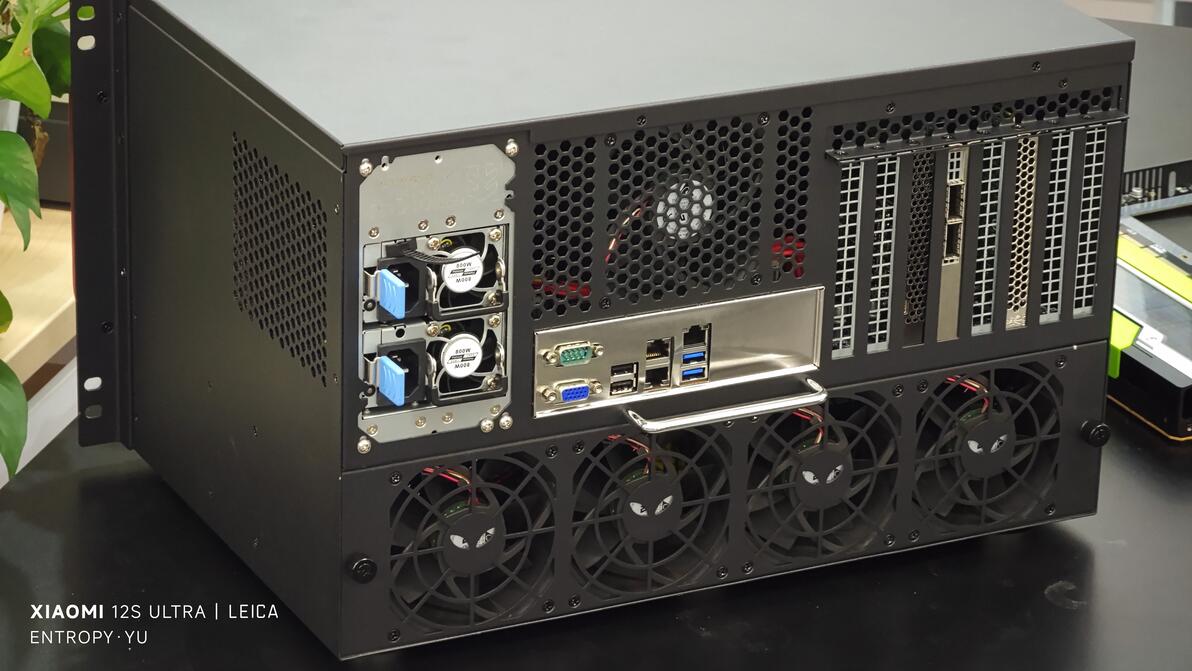

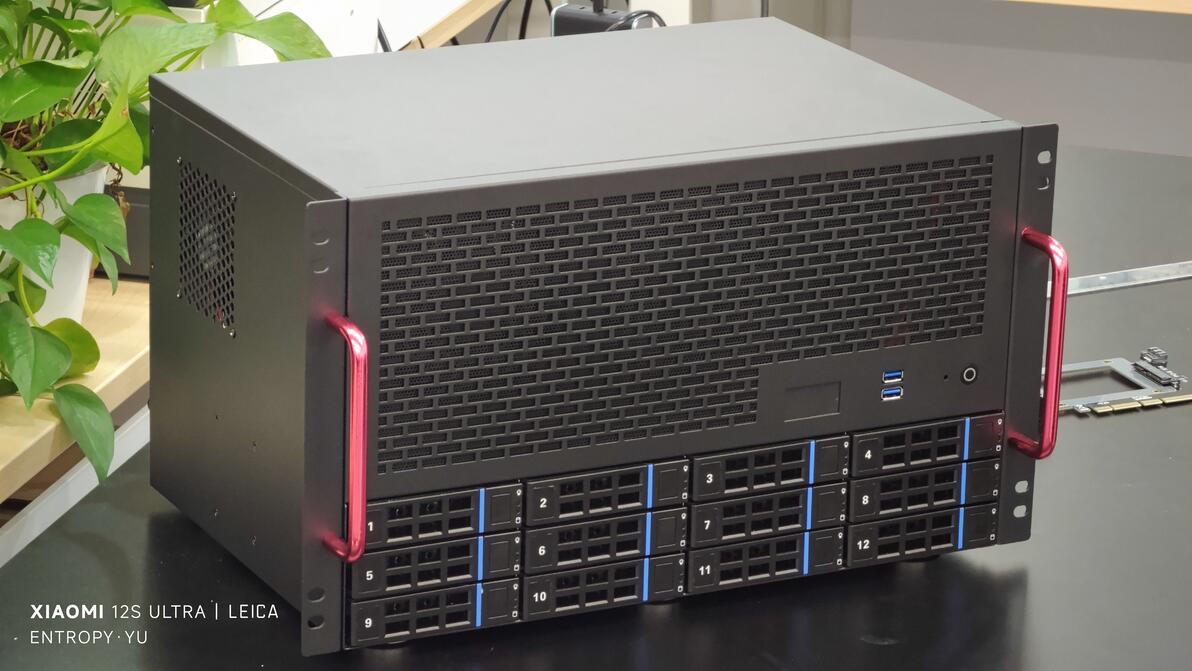

▼ 老朋友机箱，由深圳君名创达/零夏壹度生产 @君君机箱
靠下的CRPS模块被机箱的小突起挡住了，拔不出来，但无伤大雅。

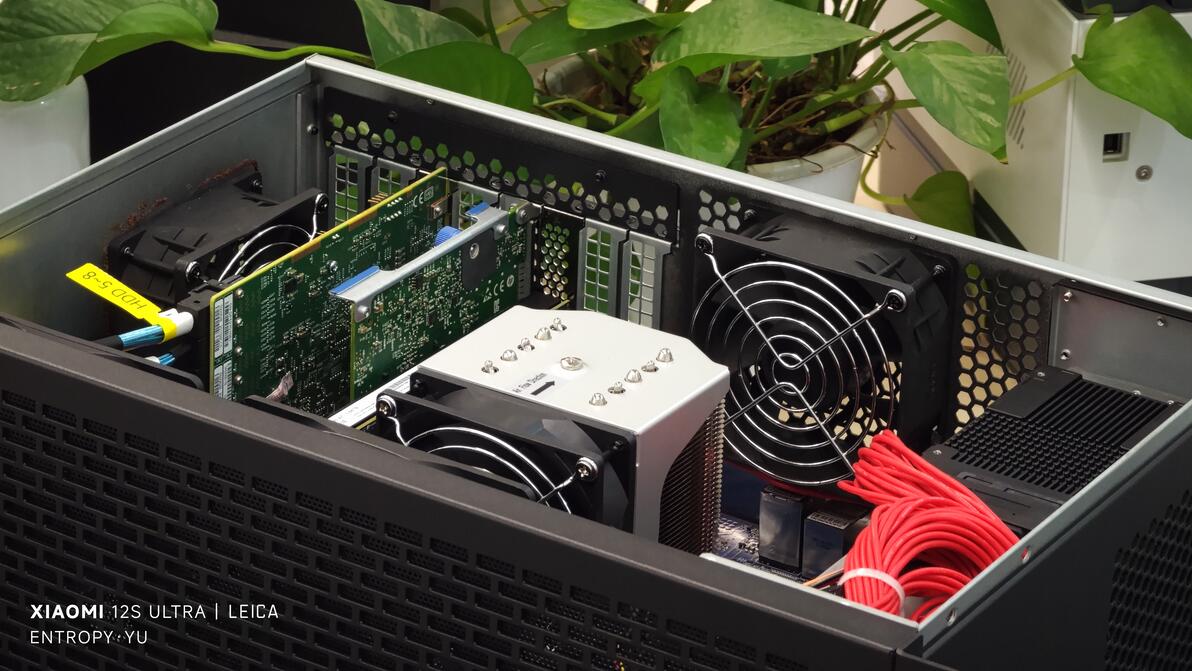

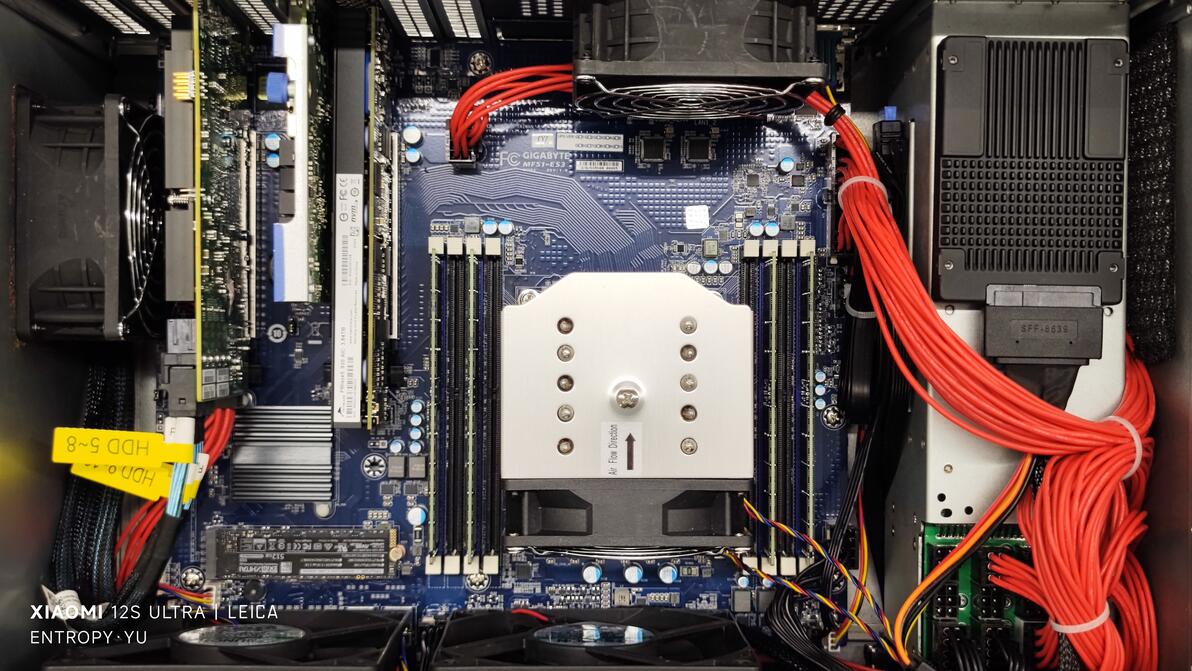

▼ NAS内部视图
此机箱官方宣传最大支持160mm长度电源，但笔者取消2.5寸硬盘支架和电源侧的进风风扇后就可以装入260mm长度的CRPS模组。BTW，电源模组所配的硅胶模组线非常软，手感极好。
机箱客服称左侧网孔不是风扇位、不能安装风扇，但正常人应该一眼就能看出来这是典型的风扇安装位，实测可以安装9238风扇，笔者考虑风道后装成了出风，对HBA卡重点散热——此LSI 9300-16i HBA卡发热极大，必须主动散热。
购买机箱时没有选配风扇，自行按需配了更厚的9238和12038风扇。
1块致态7100 + 1块Optane P4800X组Mirror安装操作系统，进一步提升系统可用性。

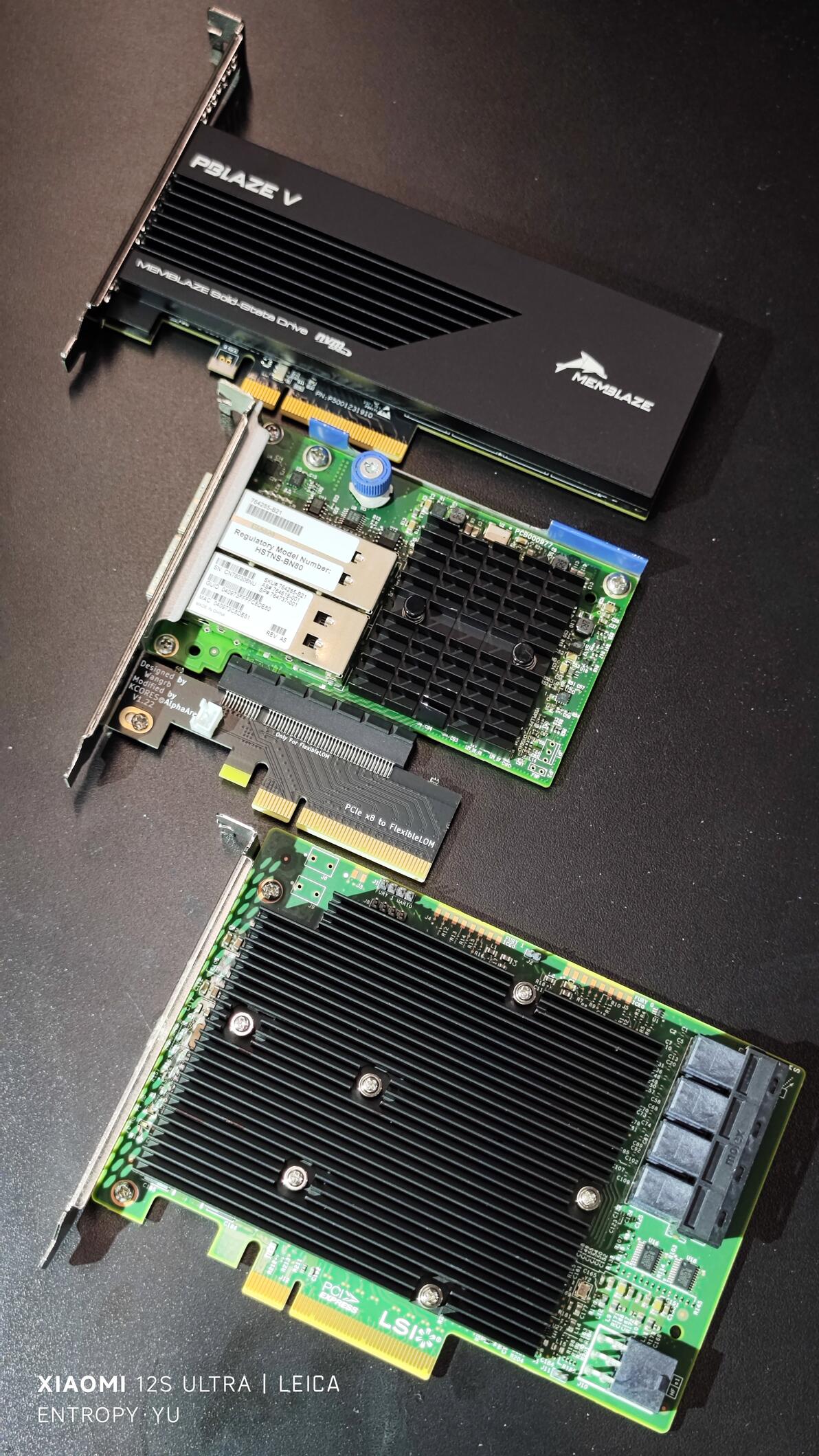

▼ PCIe AIC三件套：SSD、40G/56G Eth/IB网卡、HBA卡

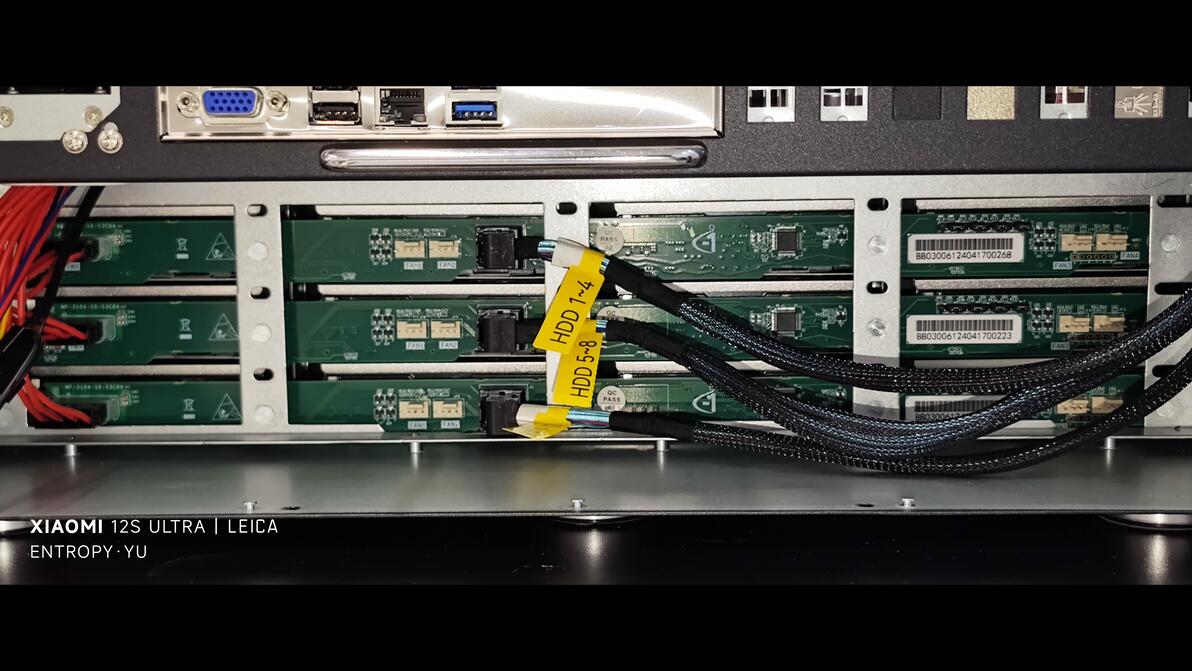

▼ 下层硬盘笼后侧视图
新版机箱的硬盘背板增加了风扇PWM调速功能，但笔者认为还是不够灵活，因此仍然使用主板风扇接口。

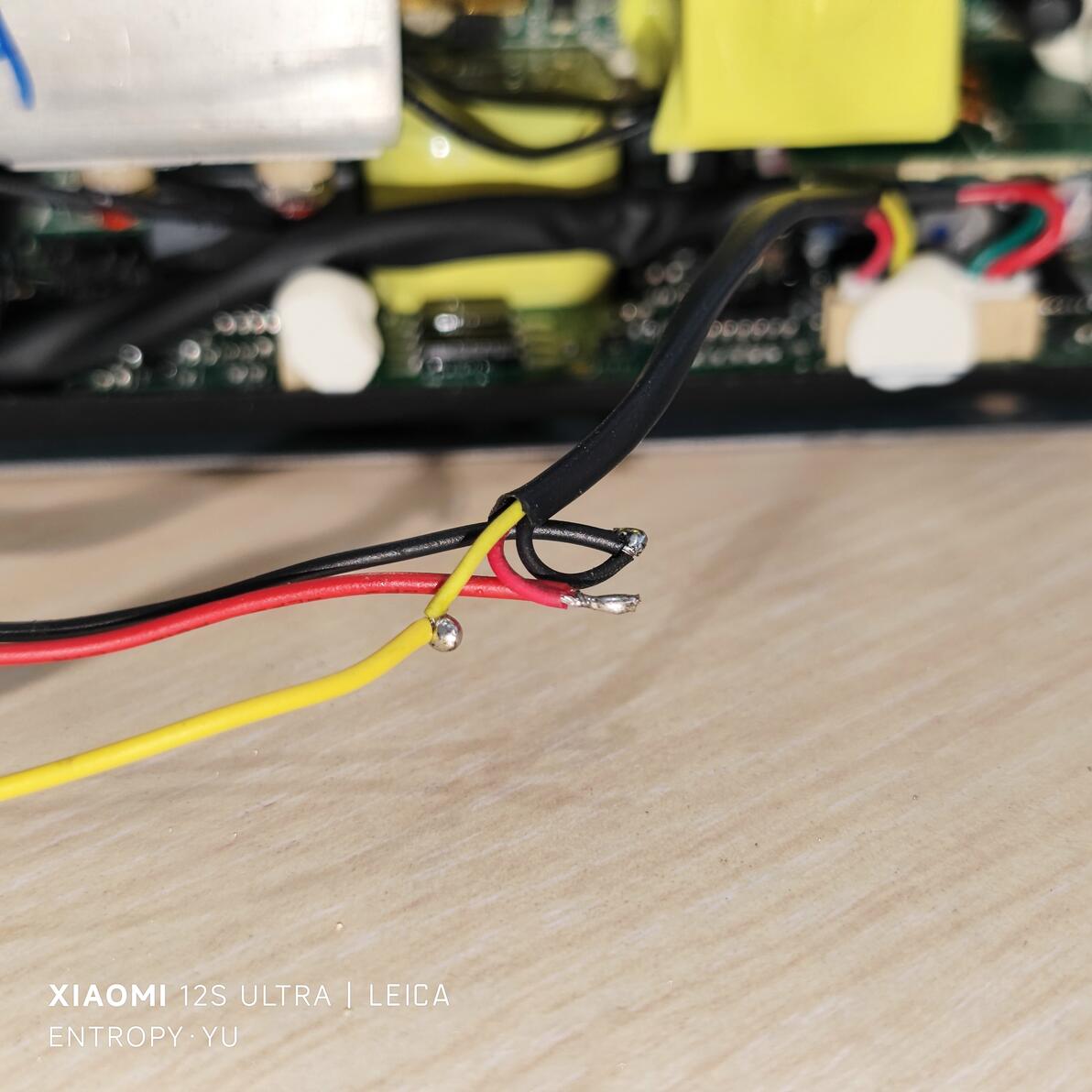

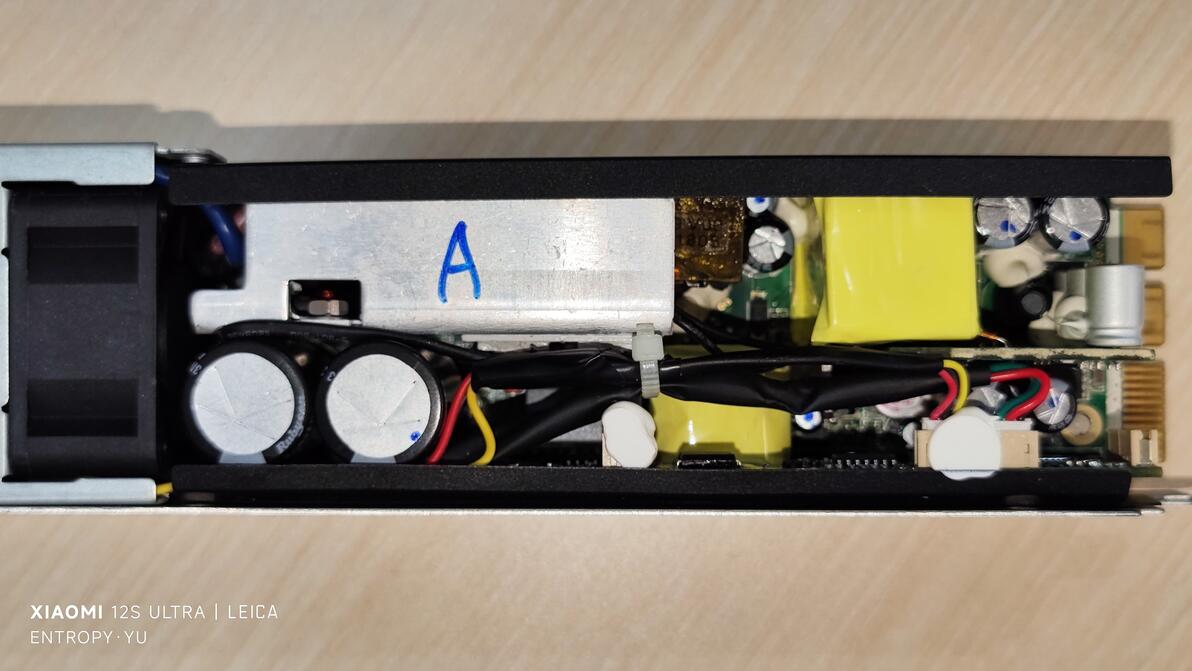

交换机电源的风扇非常吵，因此笔者自行购买建准磁悬浮轴承风扇替换之，由于其接口在市面上找不到，故采用了焊接方案。
顺便调整了风扇方向，和交换机机身风扇的风道配套。
此交换机不能像上次的白牌交换机一样随意对风扇进行调速，但改完电源的风扇后，噪音很低，实验室的伙伴们都表示可以接受。

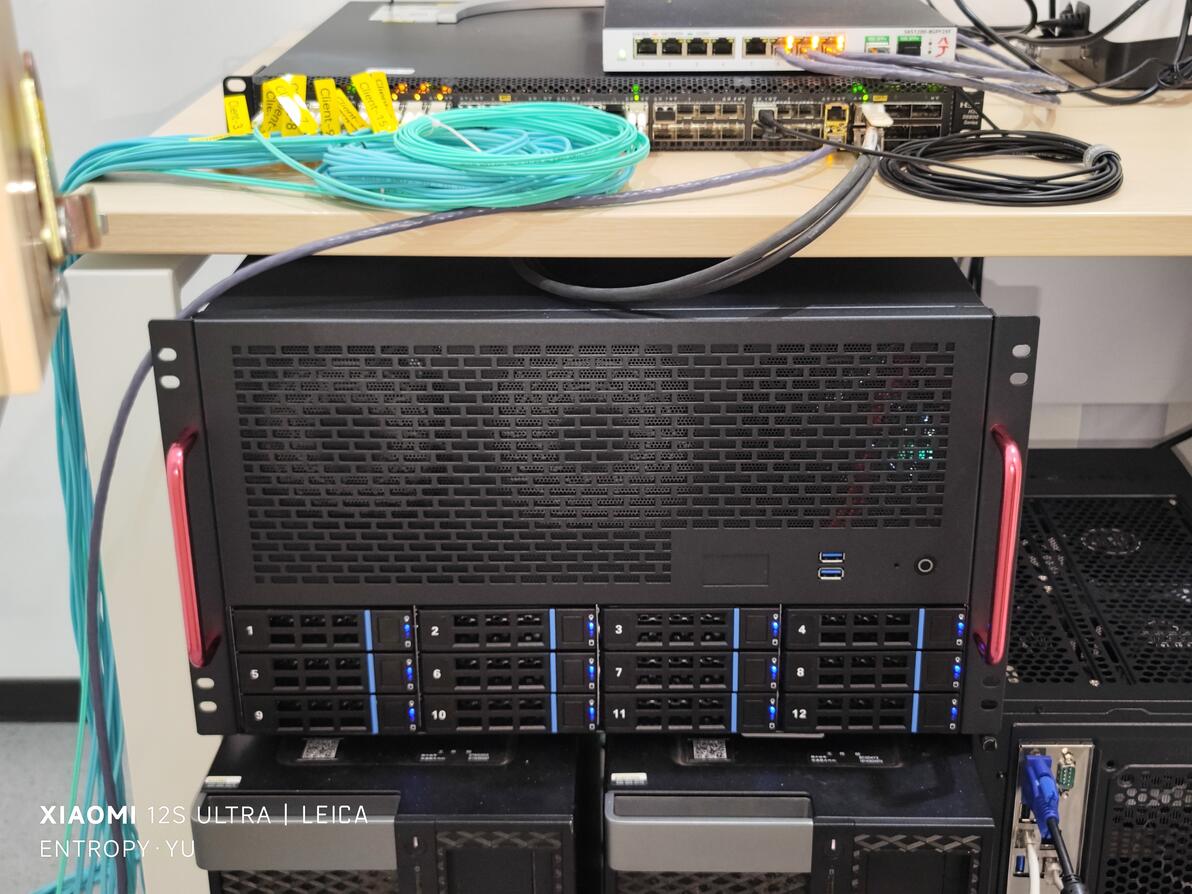

▼ 部署完成
暂时没有买机柜，不过已在旁边预留空间以安放800mm深的标准机柜。
拍摄照片时NAS已经运行了3周，防尘网积灰速度肉眼可见……
3 性能测试
3.1 ZFS调优
TrueNAS Scale 24.04进一步优化了默认的ARC配置策略，不需要手动调节ARC相关的参数，但L2ARC参数仍需调节。编辑/etc/modprobe.d/zfs.conf，写入以下3行：
options zfs l2arc_noprefetch=0
options zfs l2arc_write_boost=10000000000
options zfs l2arc_write_max=10000000000
如此调节后，所有向HDD阵列中写入的数据都会同时写入到L2ARC，以最大化L2ARC命中率。为L2ARC配的SSD写入寿命很长，即使设置了上述的“暴力”策略，在实验室团队协作的使用场景下也可以使用很久。
3.2 本地读写性能（参数同上一期）

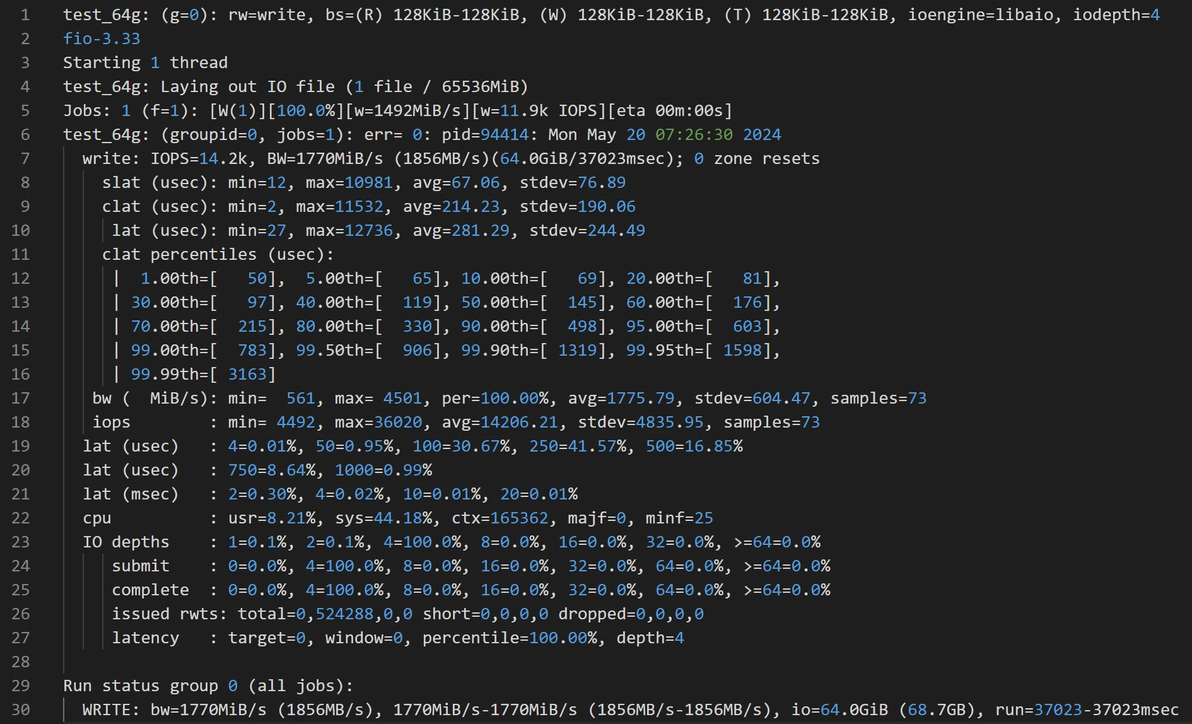

64GiB文件，128KiB数据块，顺序写

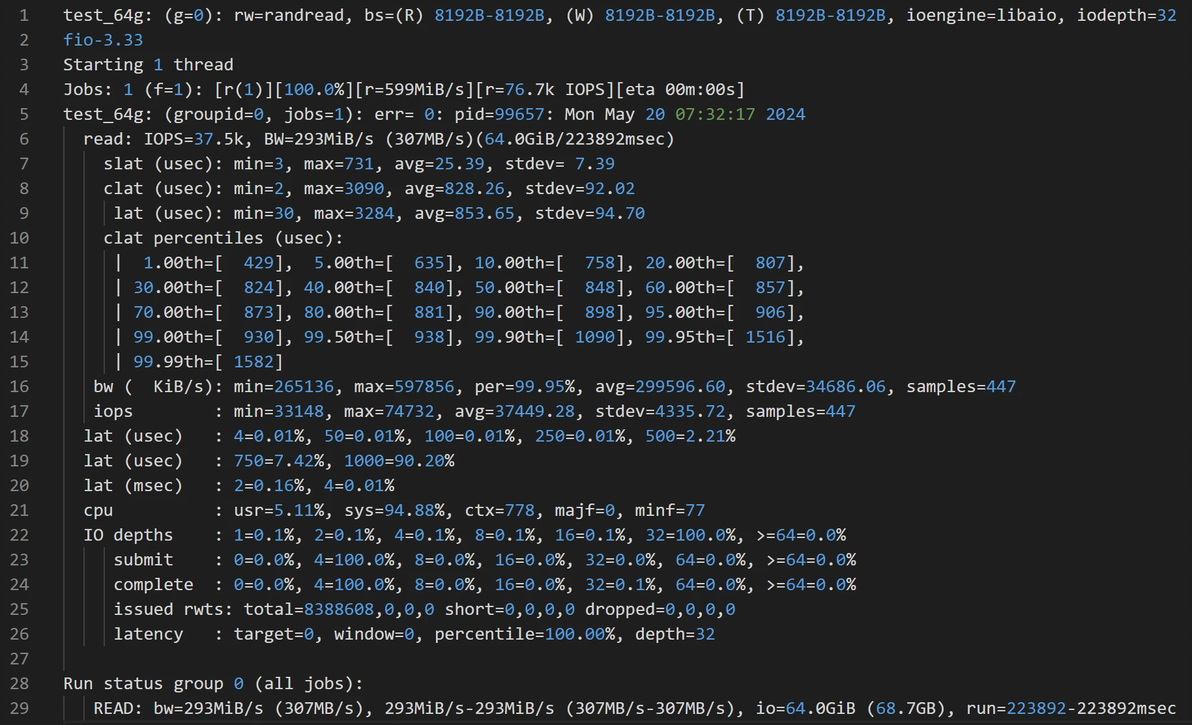

64GiB文件，8KiB数据块，随机读

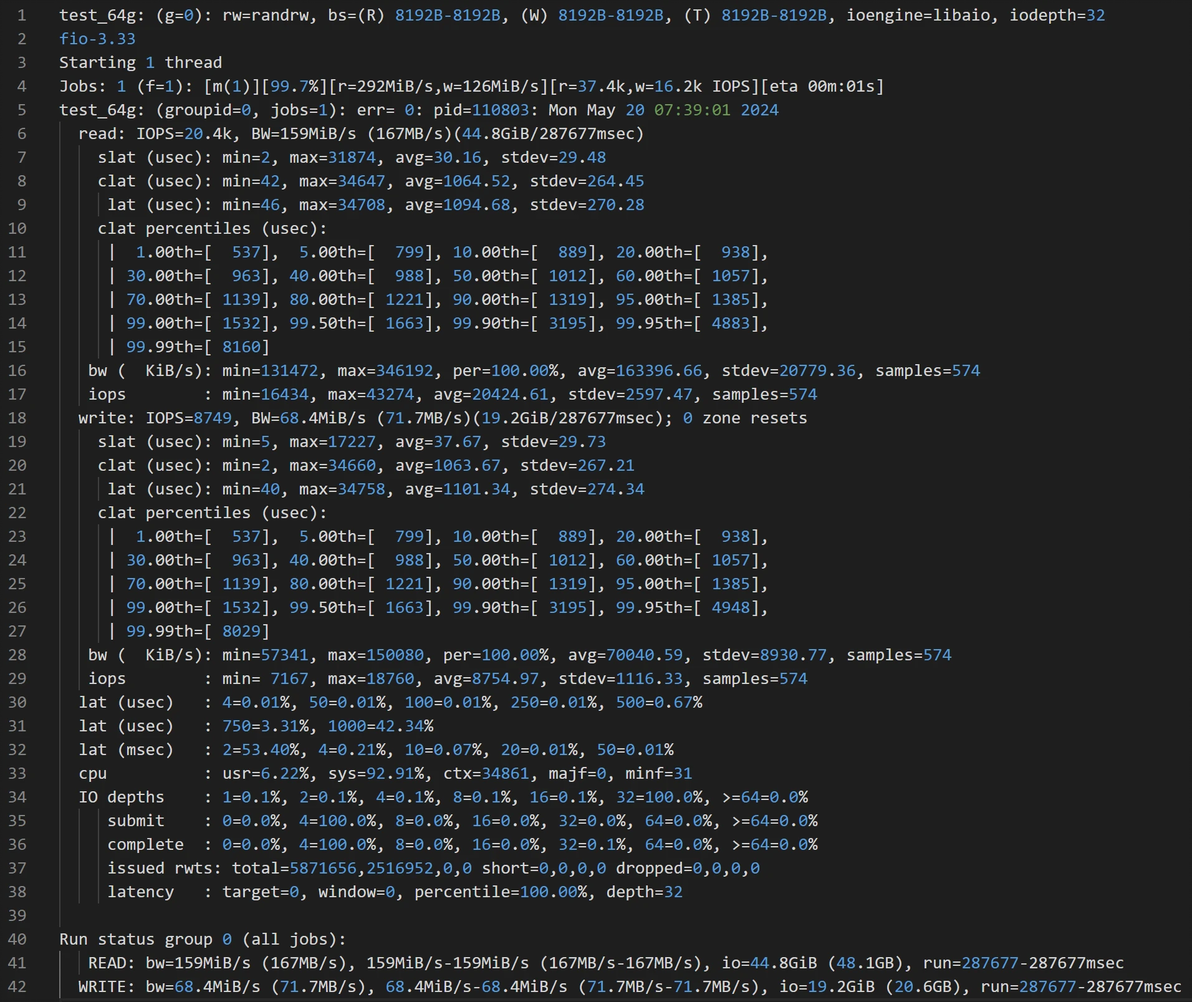

64GiB文件，8KiB数据块，随机读写（7:3）

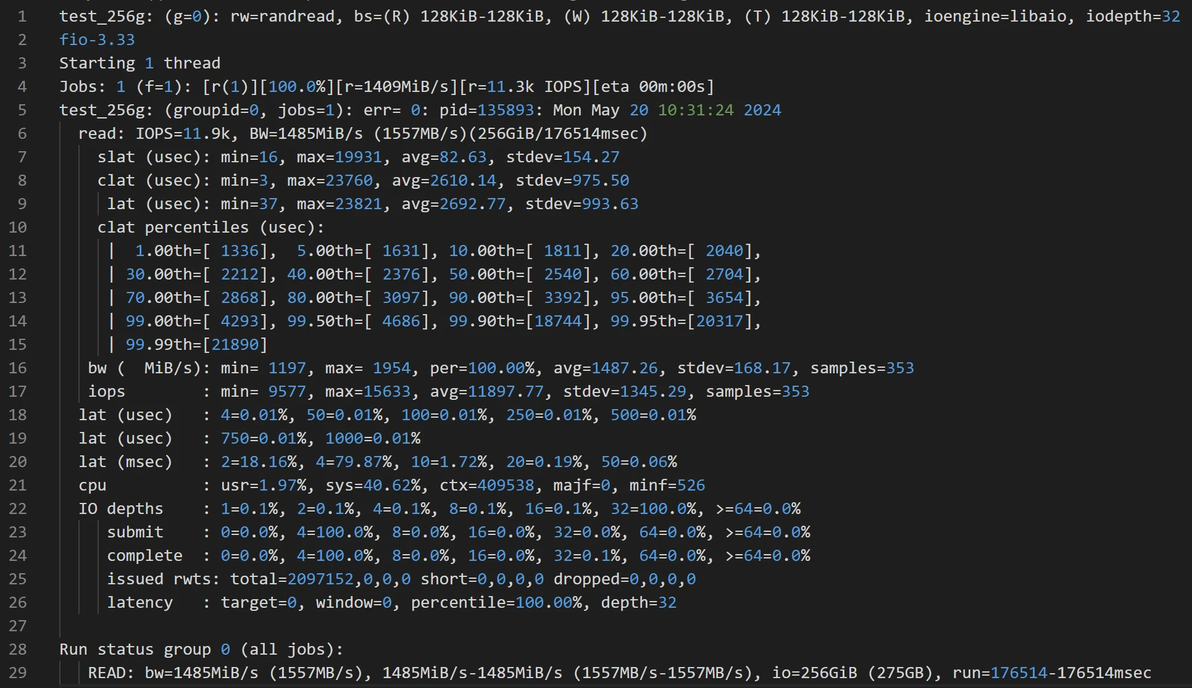

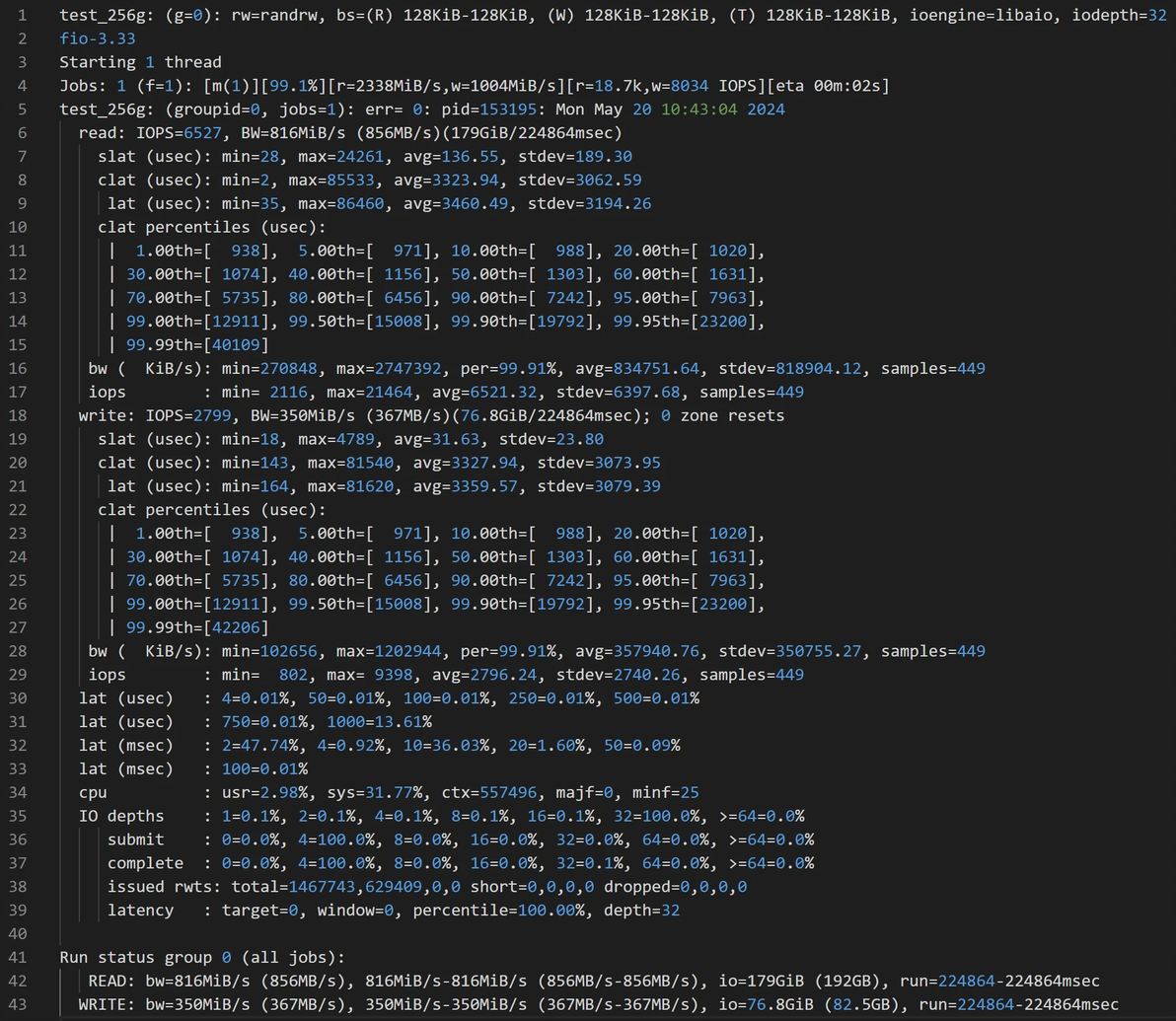

256GiB文件，128KiB数据块，随机读
256GiB文件，128KiB数据块，随机读写（7:3）

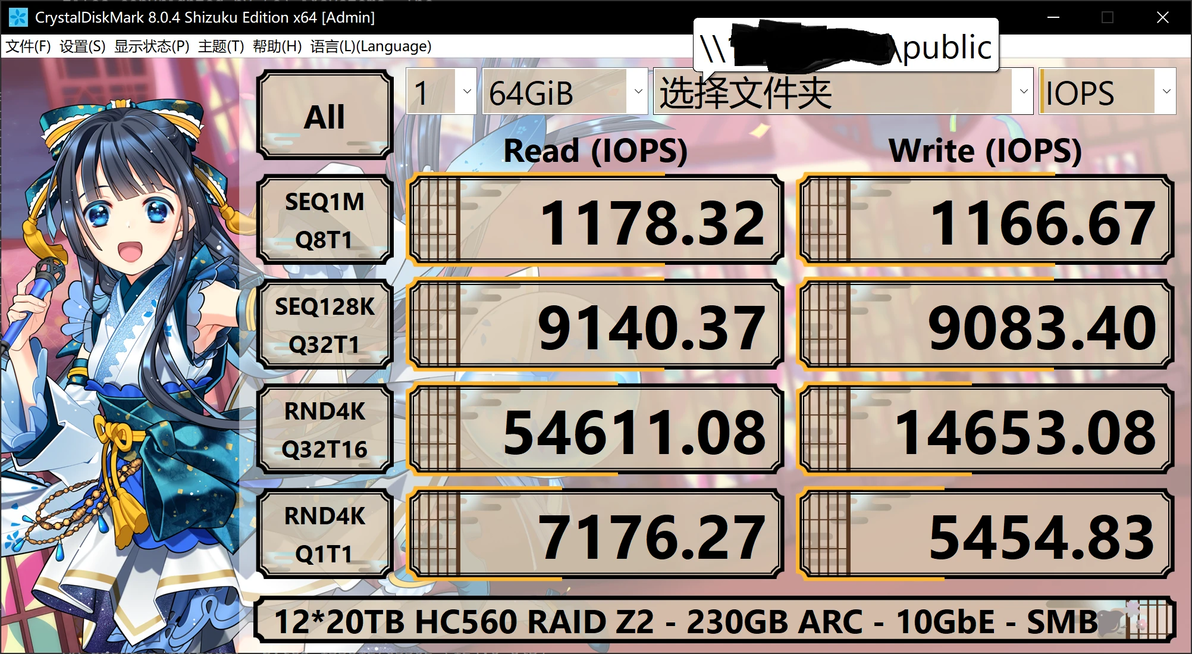

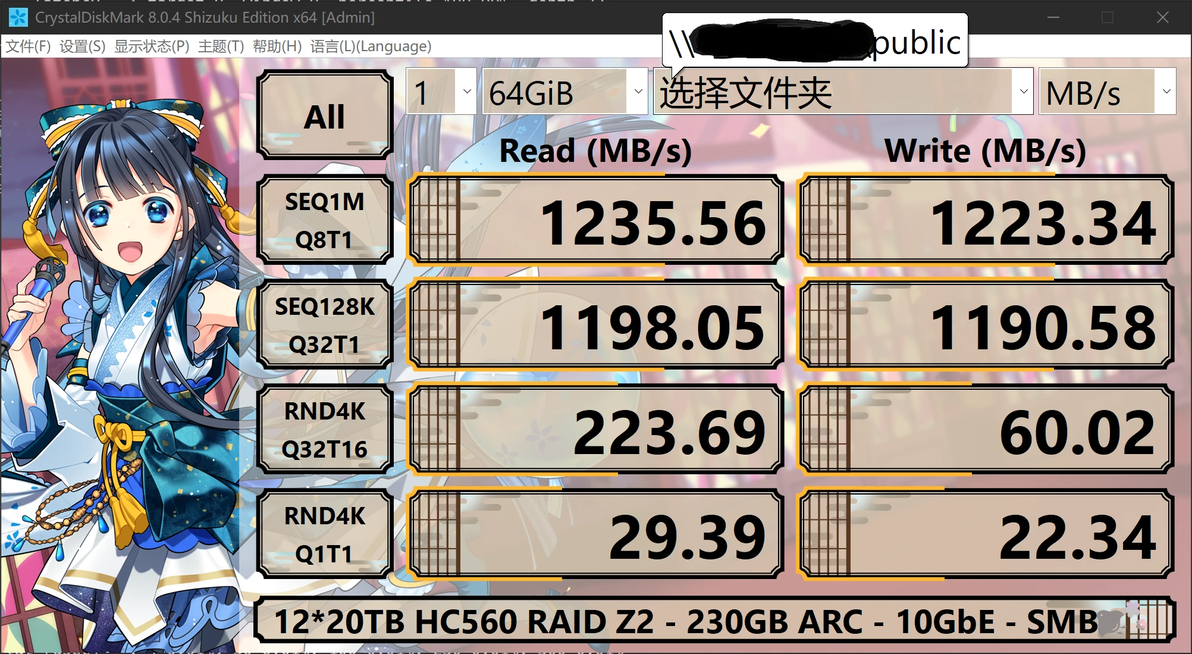

3.3 Windows PC SMB挂载读写性能

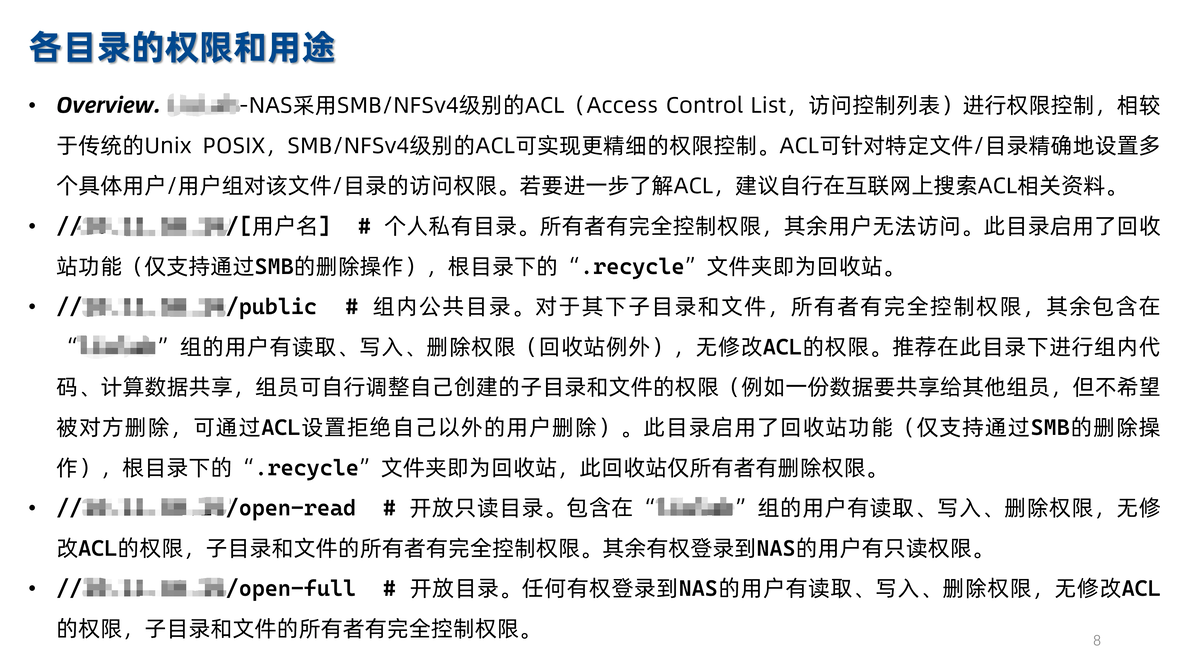

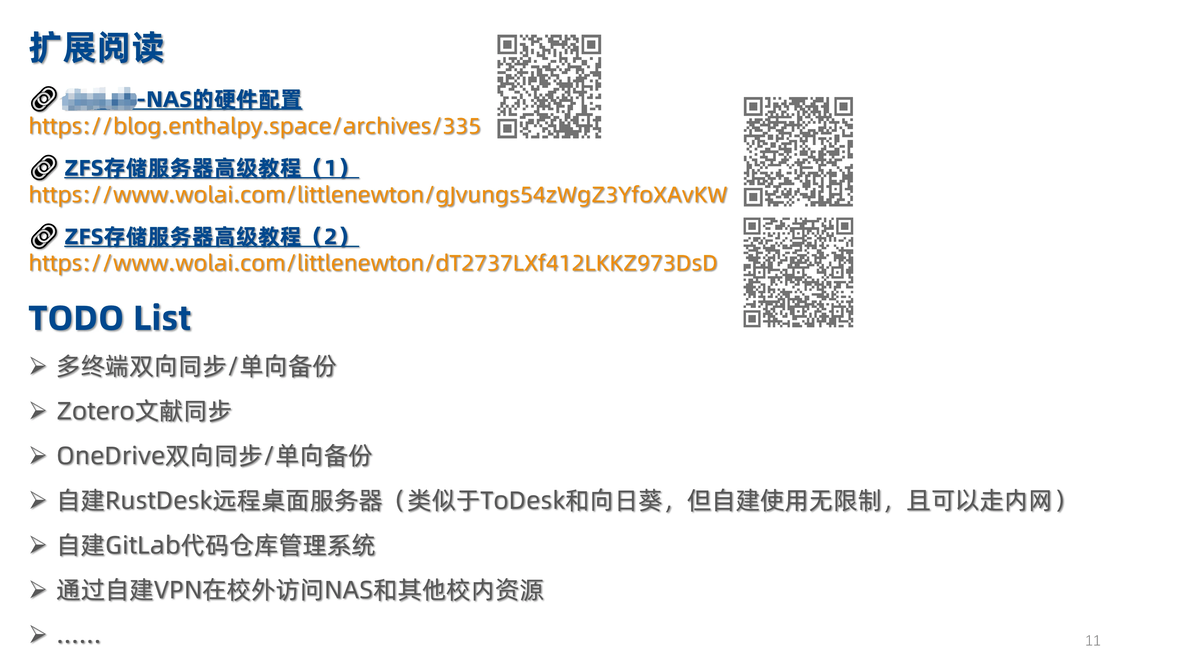

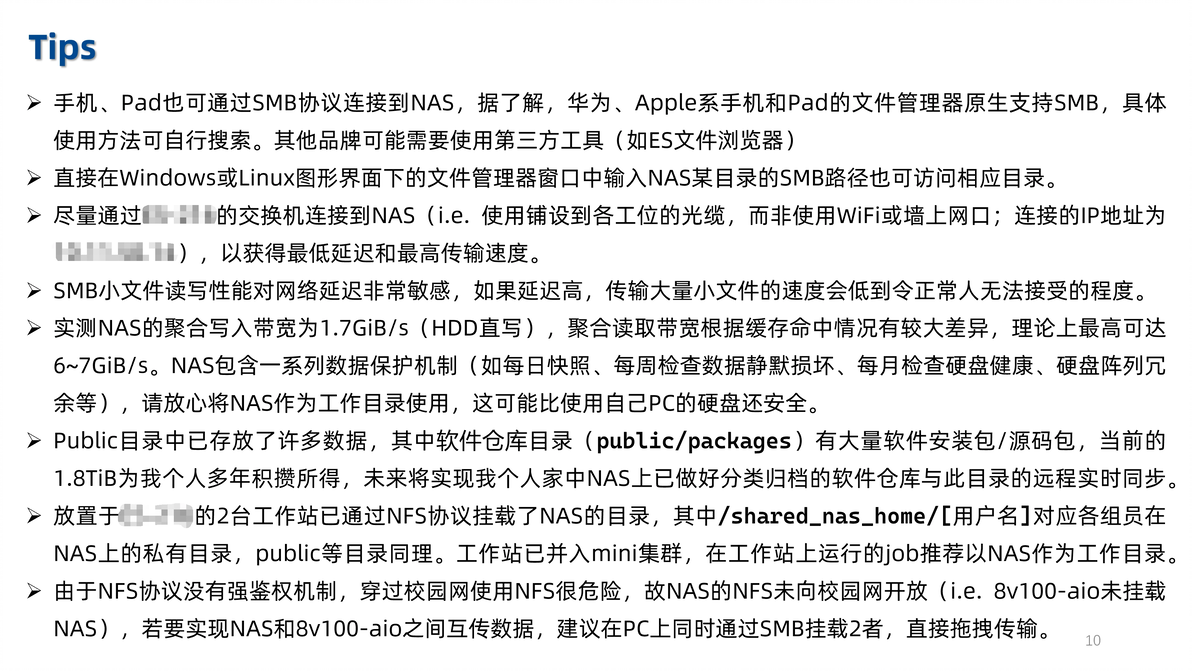

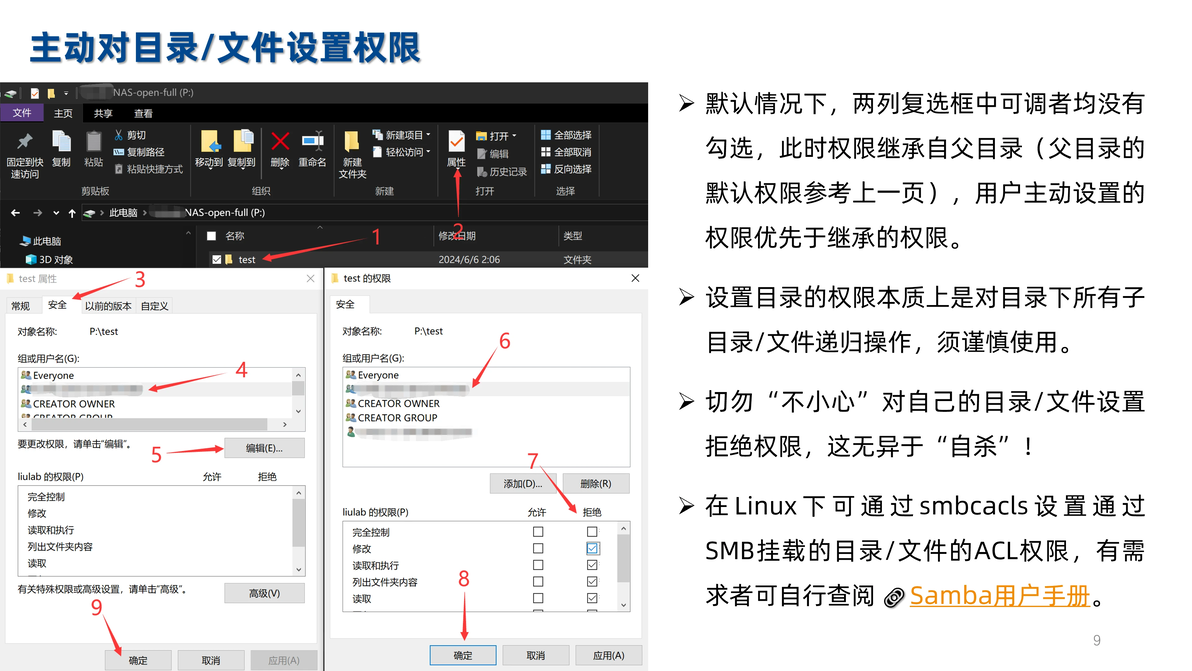

4 Tutorial节选（已脱敏）
