0 写在前面
9月初笔者给朋友课题组设计了一套小集群，为了省钱，存储（NAS）部分是自行采购散件DIY的，组网也使用了二手硬件。NAS和交换机从下单散件到组装、调试完毕花了10天，原计划等到集群部署完成后综合起来写一篇帖子分享出来，但期间出现了一些问题，计算节点迟迟没有到货，故先把NAS部分单独发出来。
1 简介
采购这些散件已过去一个多月，行情有很大变化，因此价格仅供参考。
如果追求极致省钱，网卡也可以选用同为CX3 Pro芯片的拆机HP544+FLR。
18TB HDD没有选希捷EXOS X18，因为在Backblaze近几年的硬盘故障报告中，希捷EXOS大容量氦气HDD故障率远高于从HGST继承来的WDC Ultrastar系列。建议读者自行搜索Backblaze的报告。
在PCIe Gen 3平台上使用PCIe Gen 4 SSD是因为看中了致态7100的耐久度（推荐看此视频：BV19a4y137p3
这套方案刚好耗尽了LGA 3647平台上从CPU直接引出的44+4条PCIe Lane，对强迫症很友好。
比较遗憾的是该存储没有冗余电源，拉低了整个系统的可用性。
存储系统的基本环境是Ubuntu Server + OpenZFS + NFS over RDMA (RoCE)，没有直接采用TrueNAS Scale，因为目前此系统不支持RoCE。用上了ZFS中所有有助于提升IO性能的特性，包括ARC、L2ARC (Cache) VDEV、ZIL (SLOG) VDEV以及Metadata (Special) VDEV。其中，ARC是192GB RAM，Cache VDEV是2块致态7100 1TB 2-way stripe，SLOG VDEV是2块Intel傲腾900P 280GB 2-way mirror，Special VDEV是3块致态7100 1TB 3-way mirror。
Data pool的策略是2组6盘RAID Z1 VDEV。由于所购买硬盘是同一生产批次的，故分别对每个RAID Z1 VDEV中的1块HDD进行“老化”，这样做可以在一定程度上防止VDEV中多块HDD同时故障。笔者所采用的“老化”手段是插到自己的服务器上运行一天4K随机性能测试。
交换机没有RoCE所需的关键特性，因此整个存储网络并不是严格意义上的RDMA网络，但后续的实测表明，仅在服务端和客户端主机上启用RDMA，并使用NFS over RDMA挂载共享目录，存储的随机读写性能也明显高于普通以太网方案。
交换机是某大厂自行定制的（即“白牌交换机”），刚到手时没有任何技术资料，噪音极大，且卖家称其仅支持40G和10G速率，不支持其他速率，建议当作傻瓜交换机使用。笔者不信邪，依靠个人经验和直觉断断续续摸索了几天，实现了LACP链路聚合、风扇转速调节、更改端口速率。期间还不慎把交换机折腾变砖了一次，经过研究，进入系统shell修复了配置文件。后来笔者把这些经验都手把手传授给了卖家。
2 安装过程照片

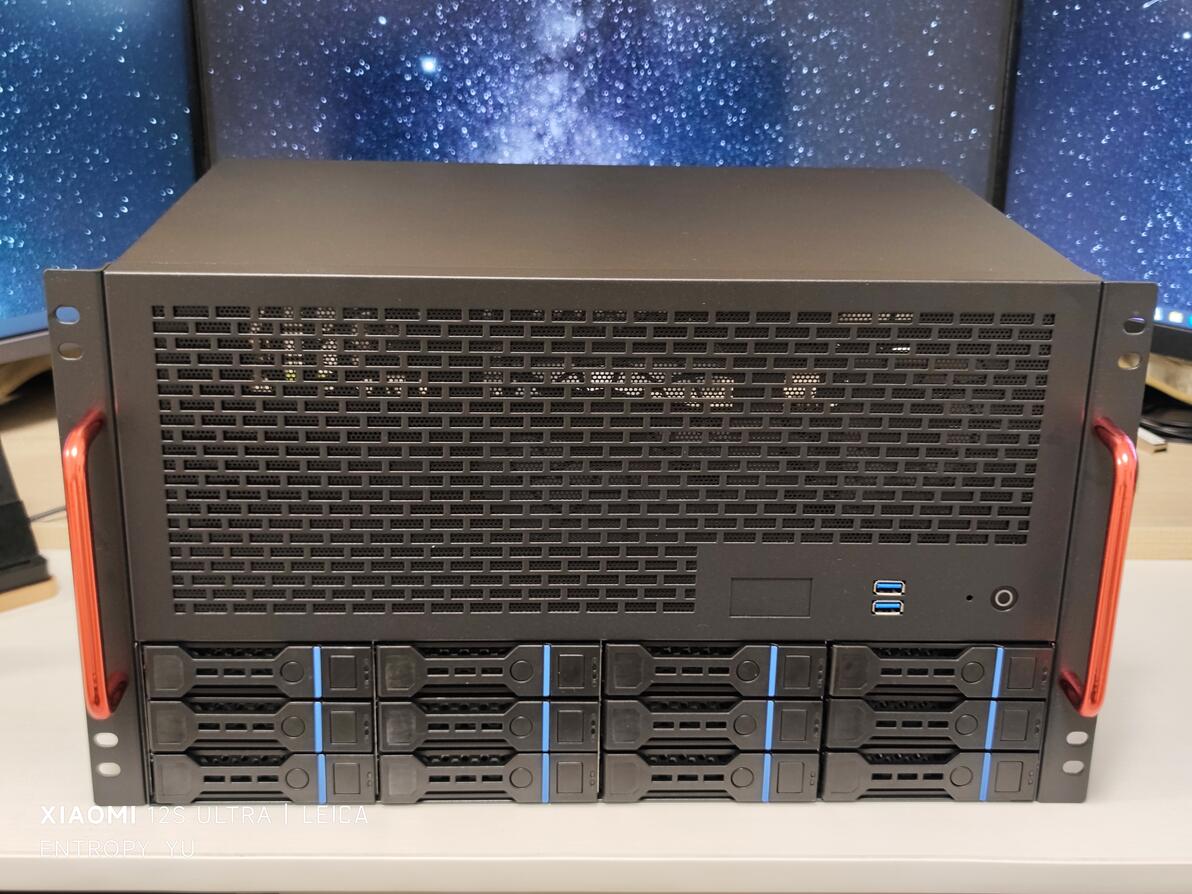

▼机箱正面

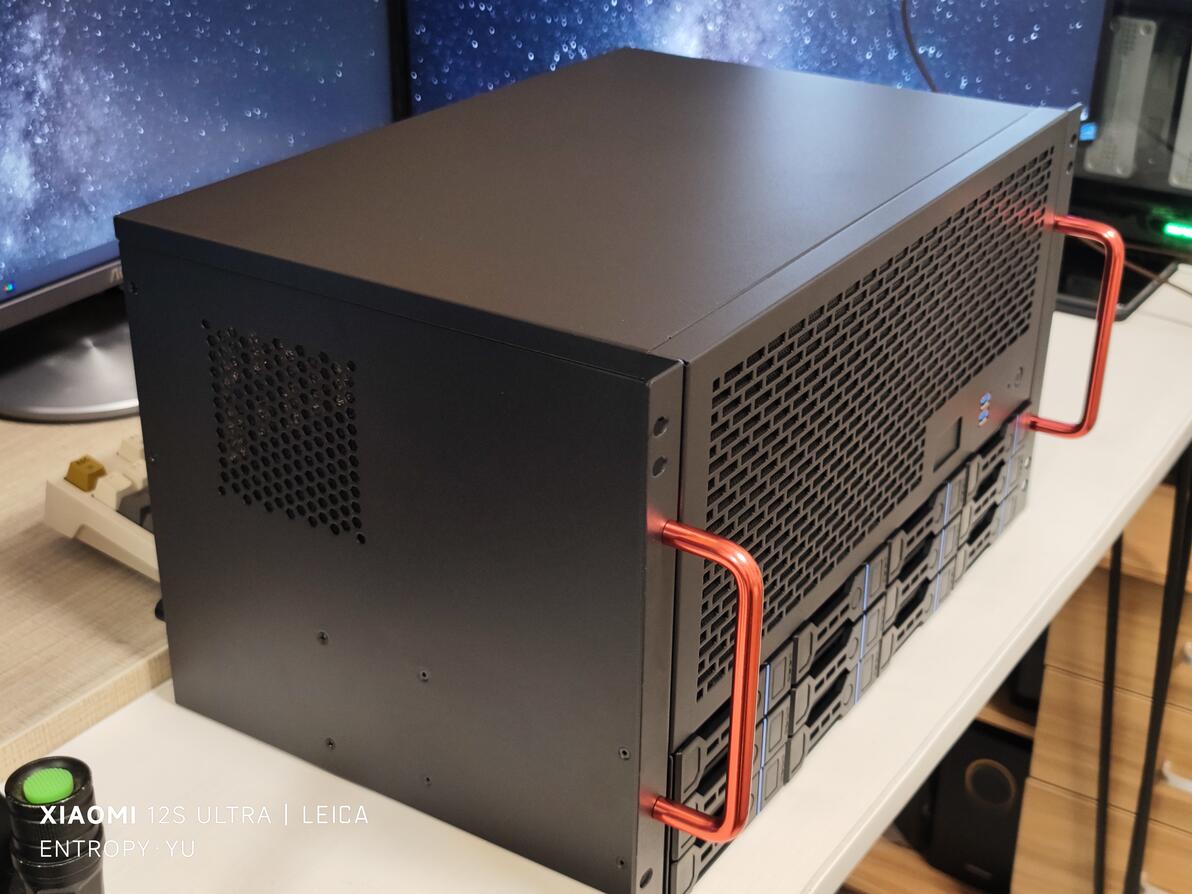

▼机箱侧面

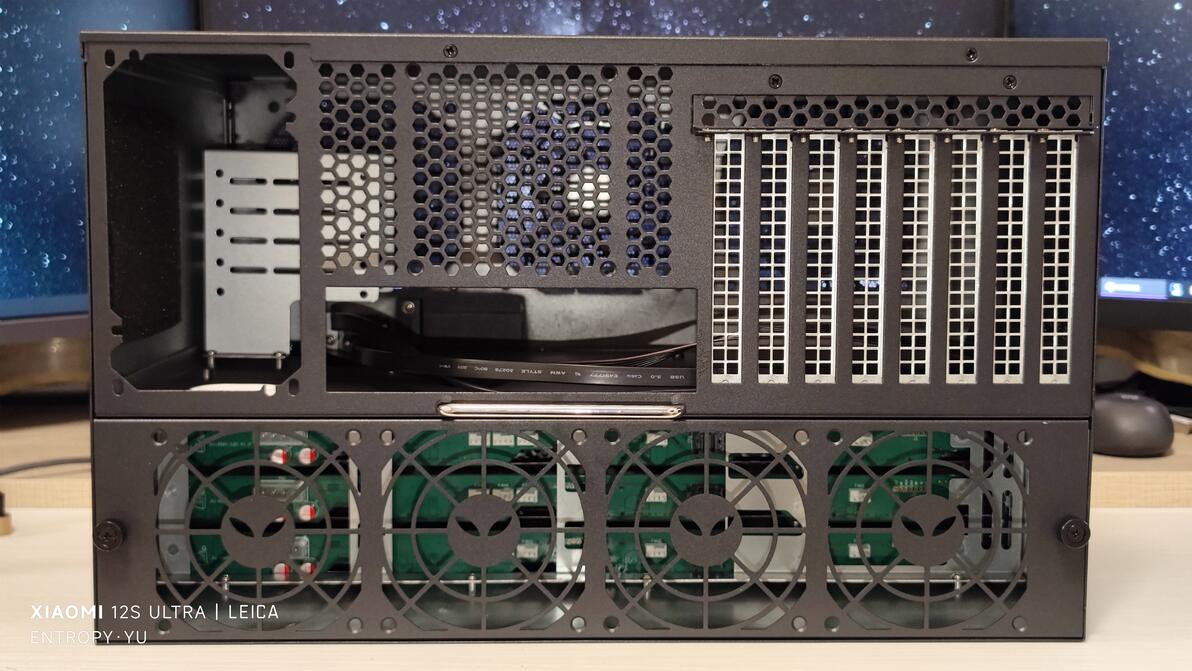

▼机箱背面

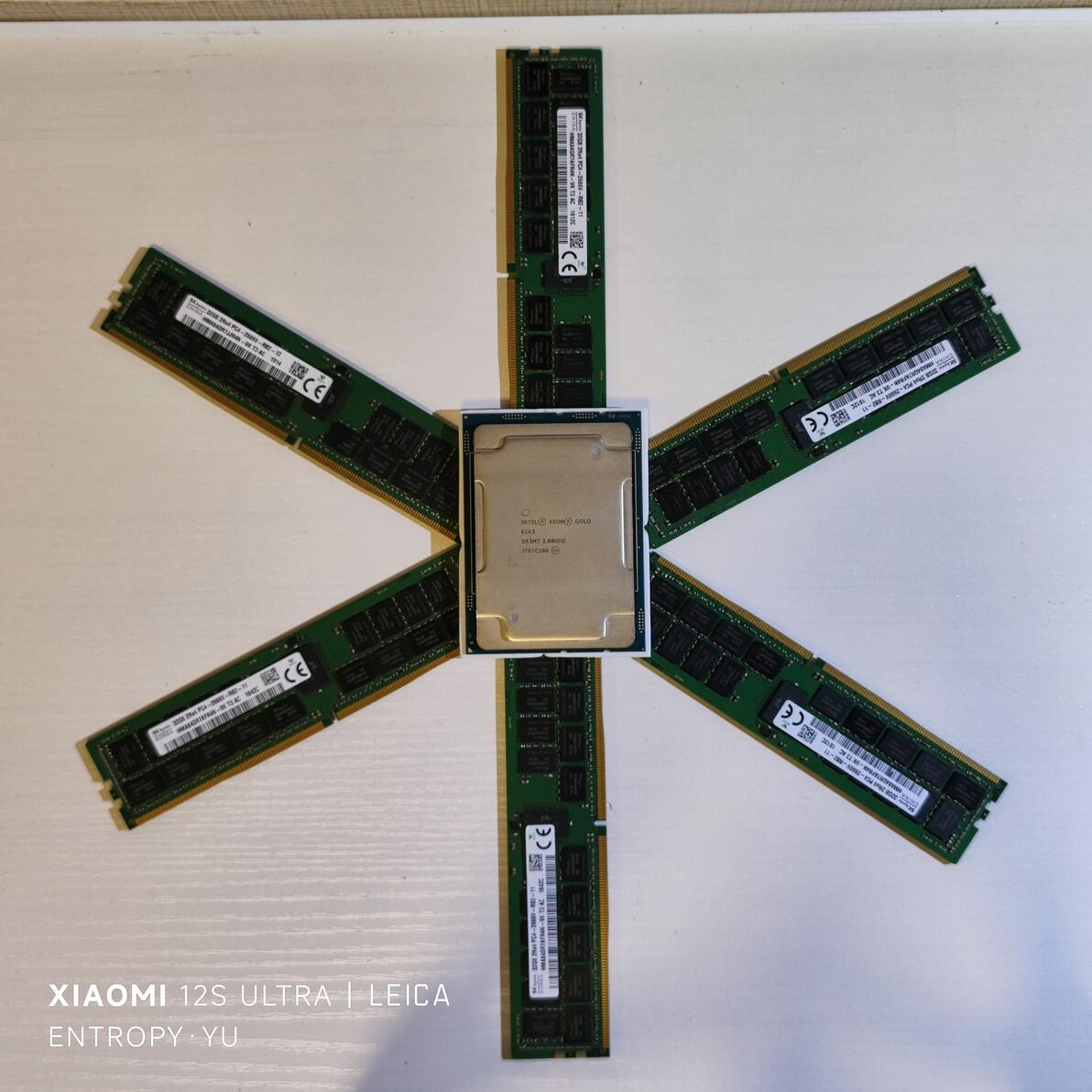

▼CPU、内存

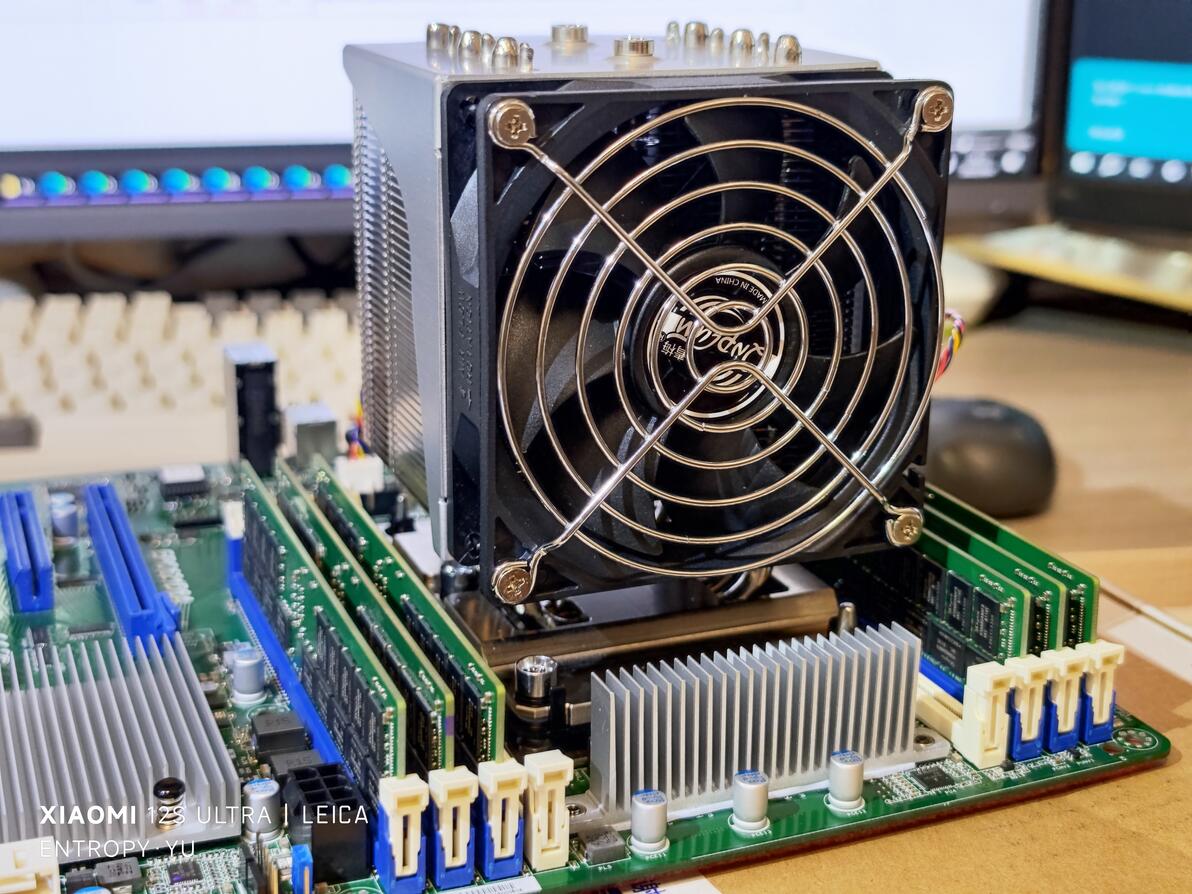

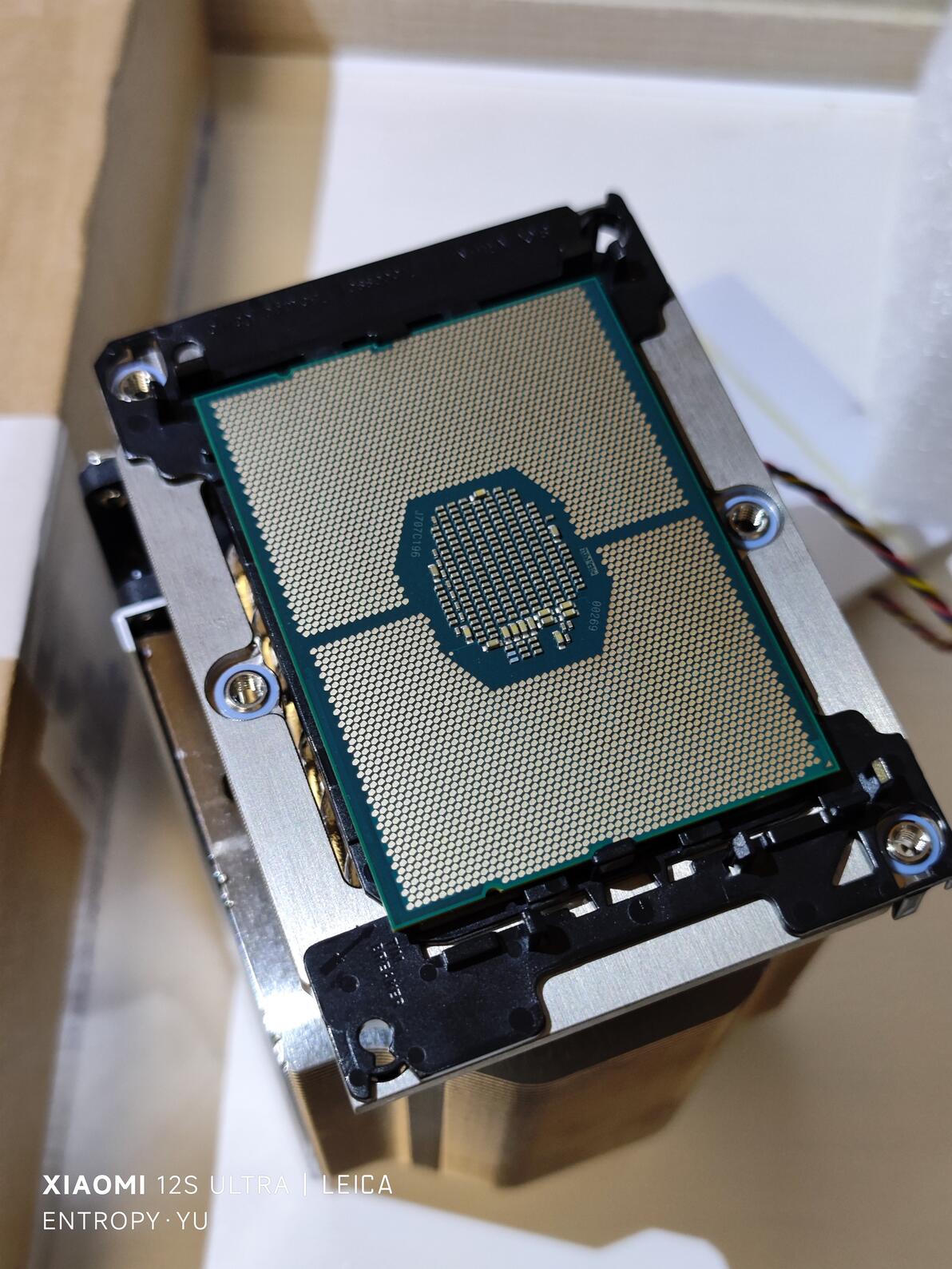

▼安装CPU

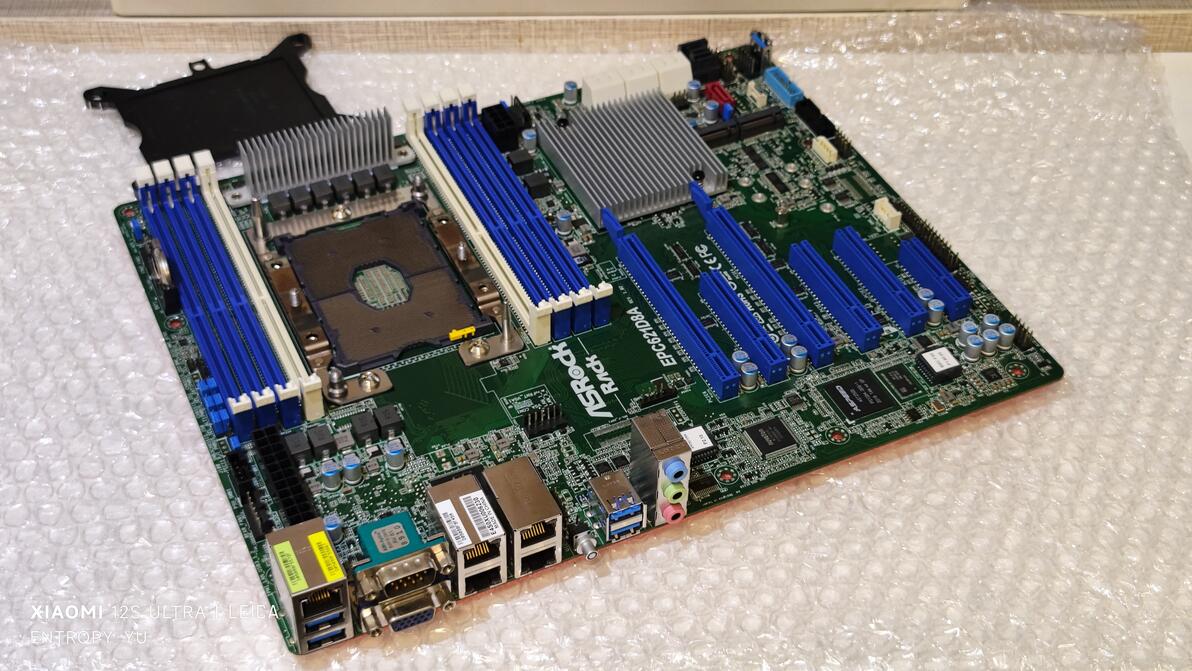

▼主板
▼三件套

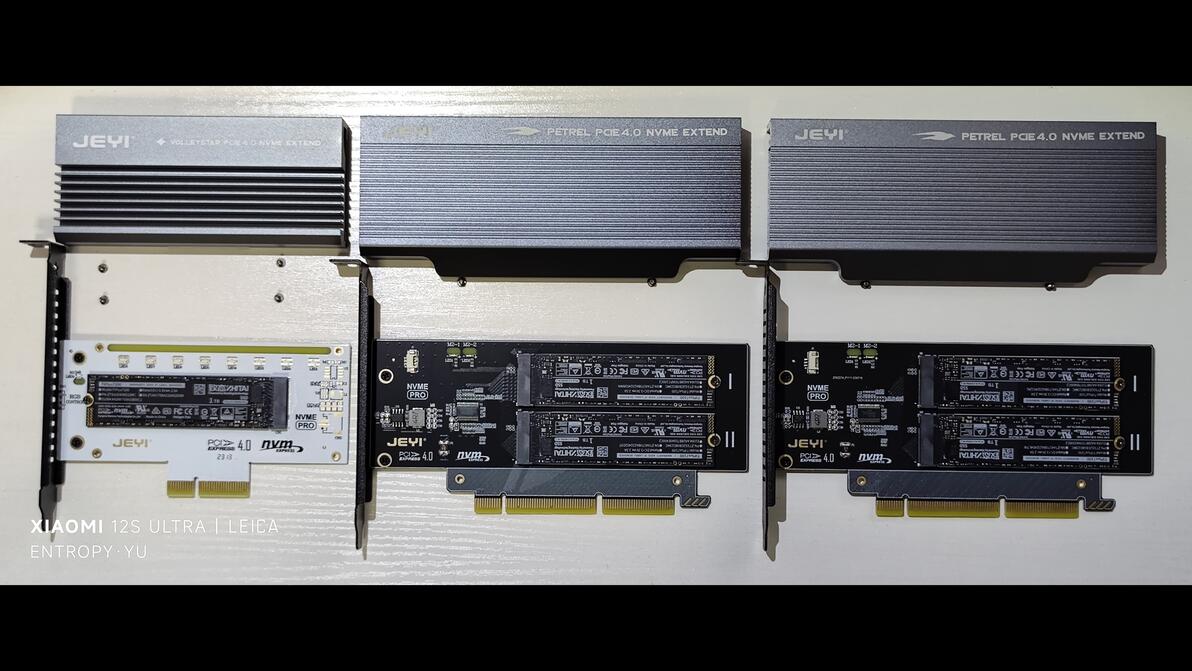

▼一堆致态7100 & 转接卡

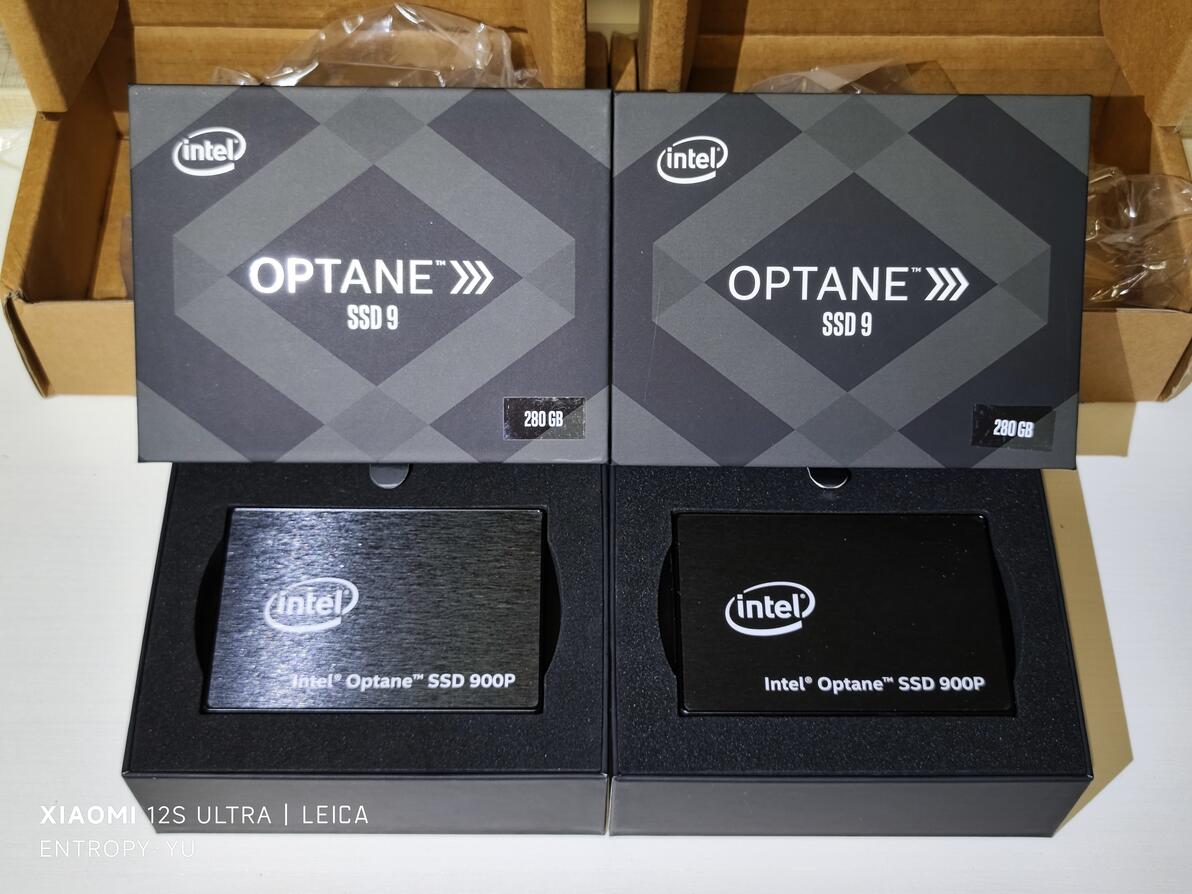

▼傲腾900P

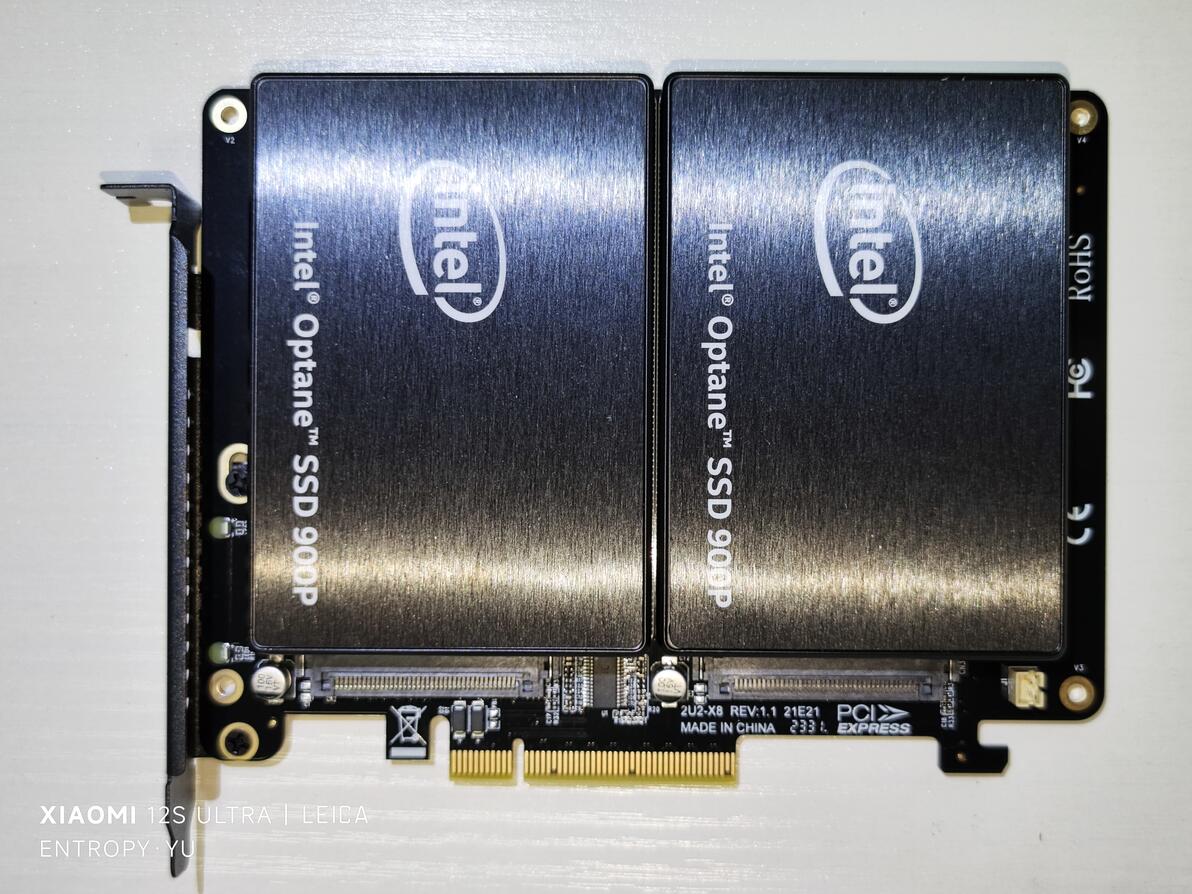

▼傲腾900P - U.2转接卡

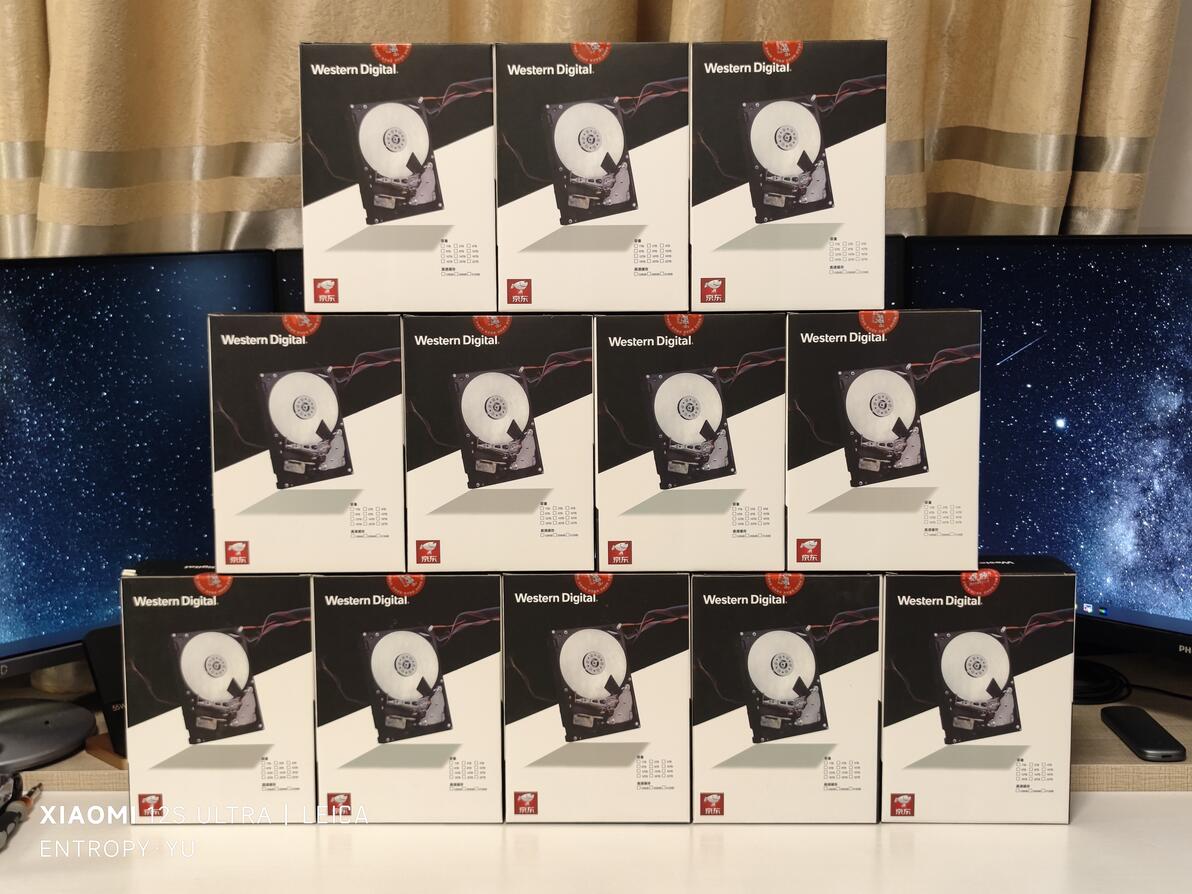

▼一堆硬盘包装盒

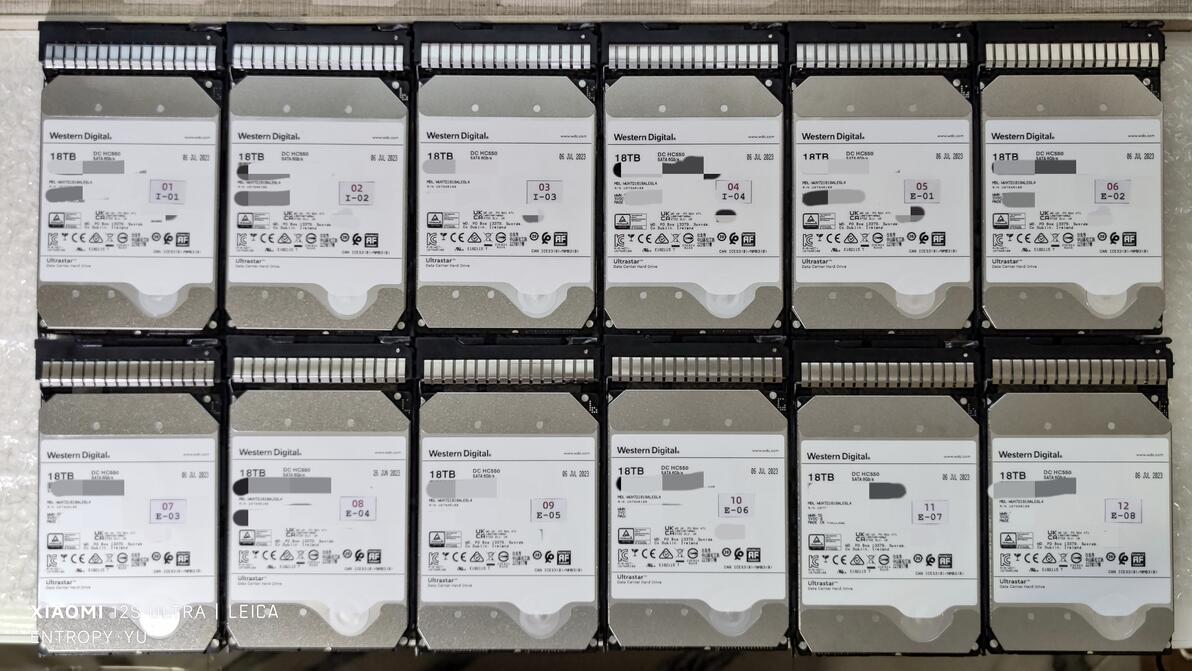

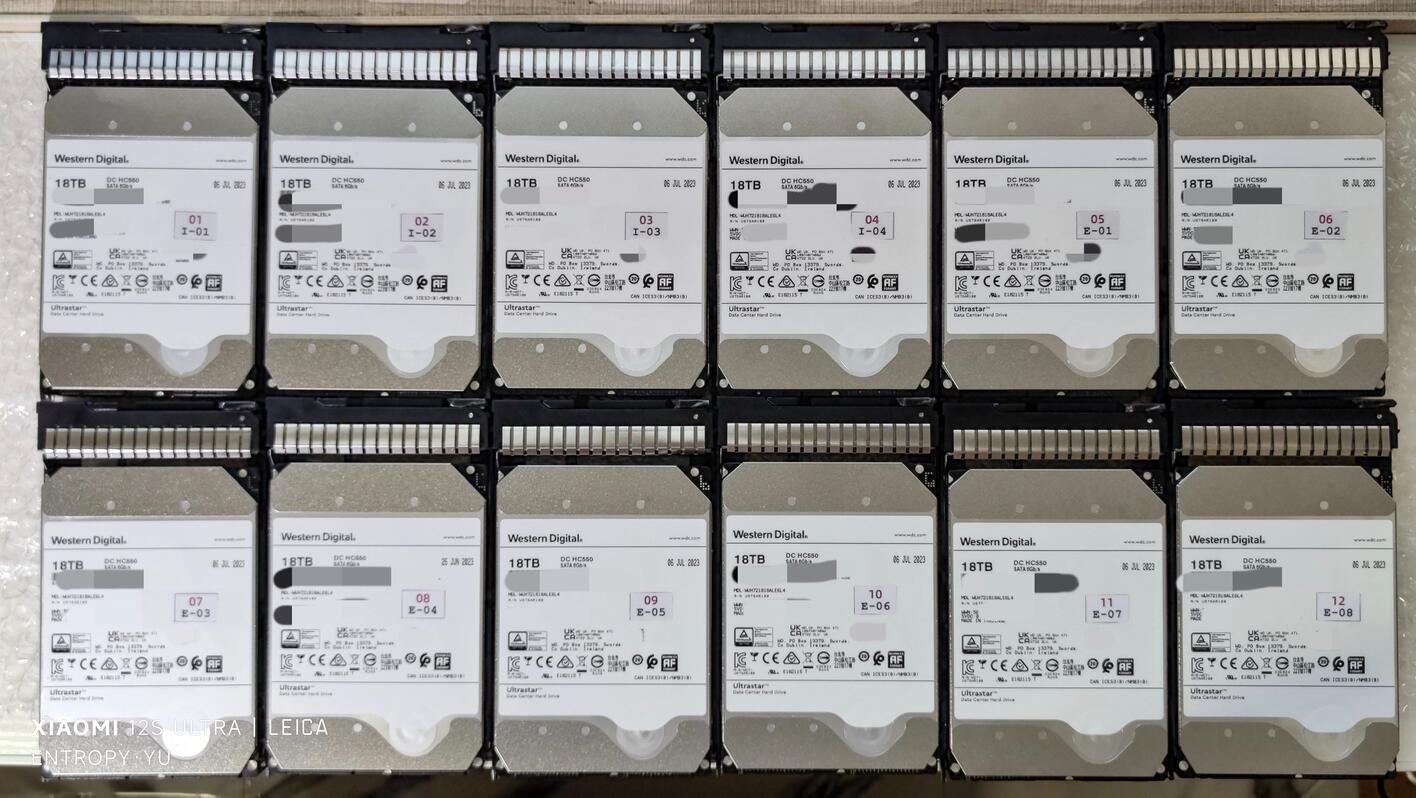

▼一堆18TB HDD，贴了标签以便区分，“I”指的是连接到主板SFF-8643接口上的HDD，“E”指的是连接到HBA卡SFF-8087接口上的HDD

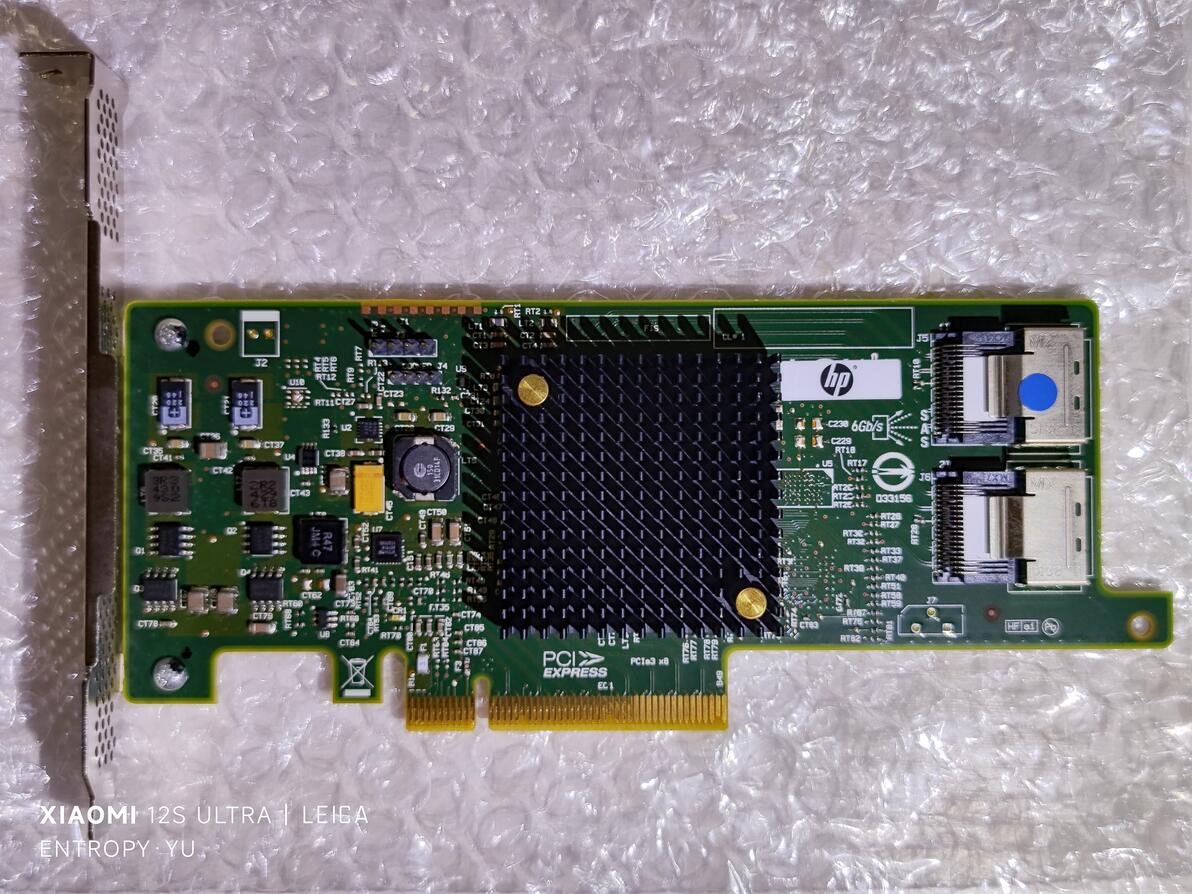

▼古董级HBA卡

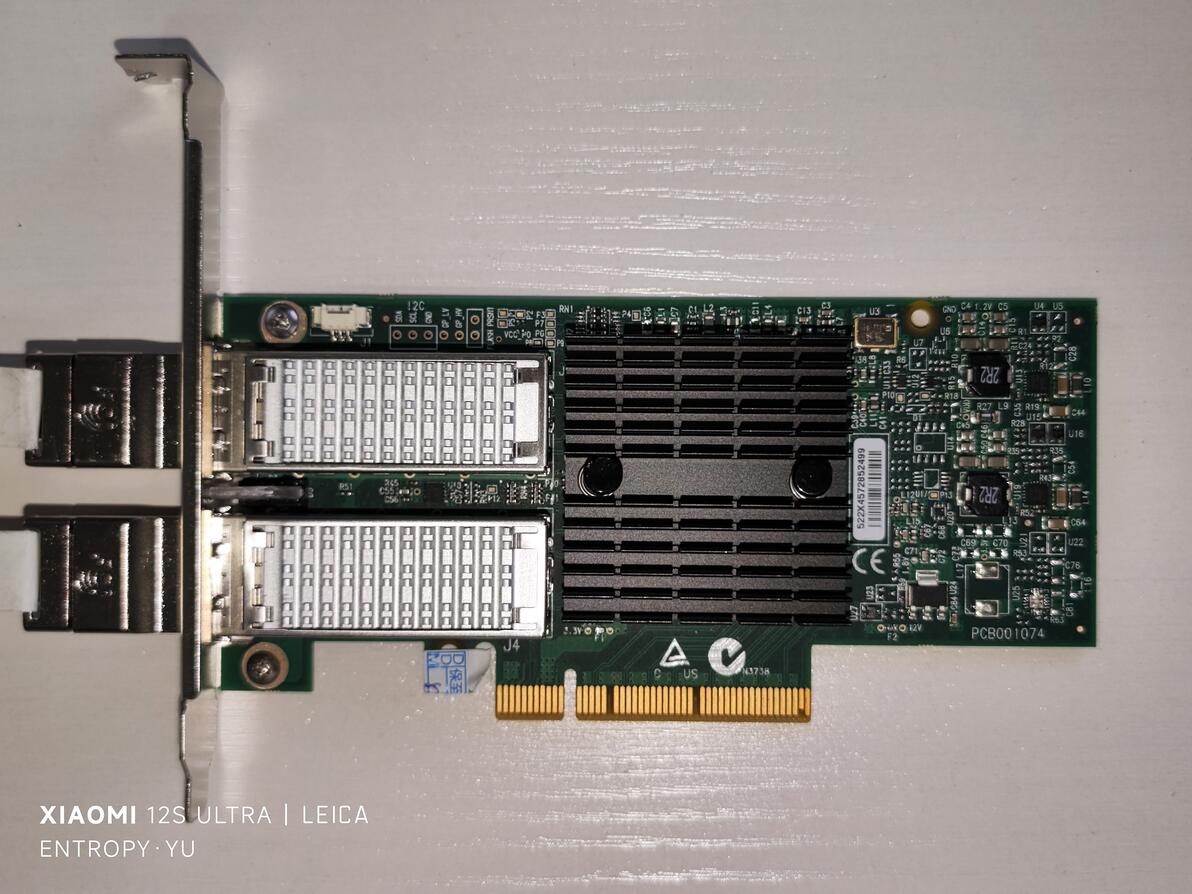

▼古董级40G网卡MCX341A

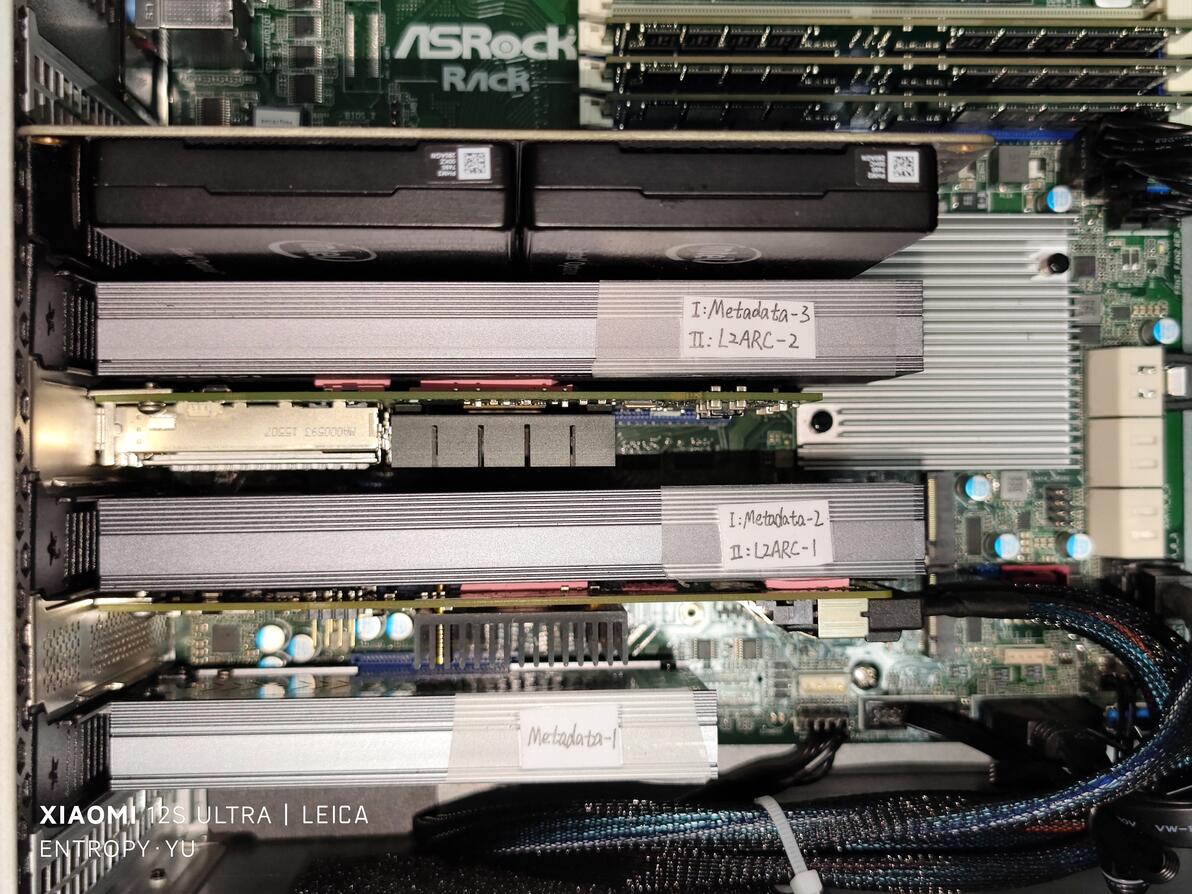

▼给网卡和HBA卡的背面贴上导热垫，和M.2扩展卡的巨大散热片粘在一起，帮助散热

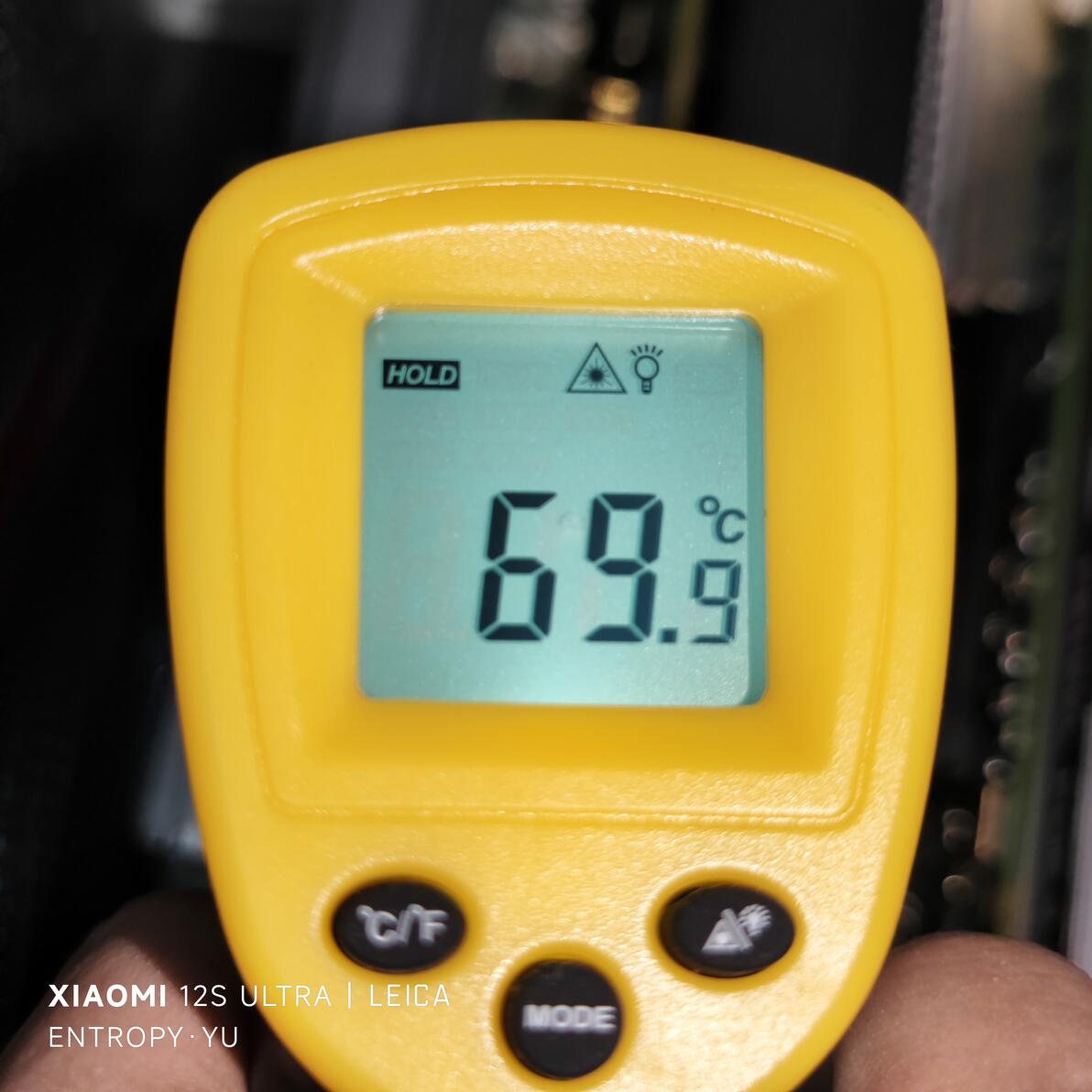

▼事后发现HBA卡温度依然达到了70℃

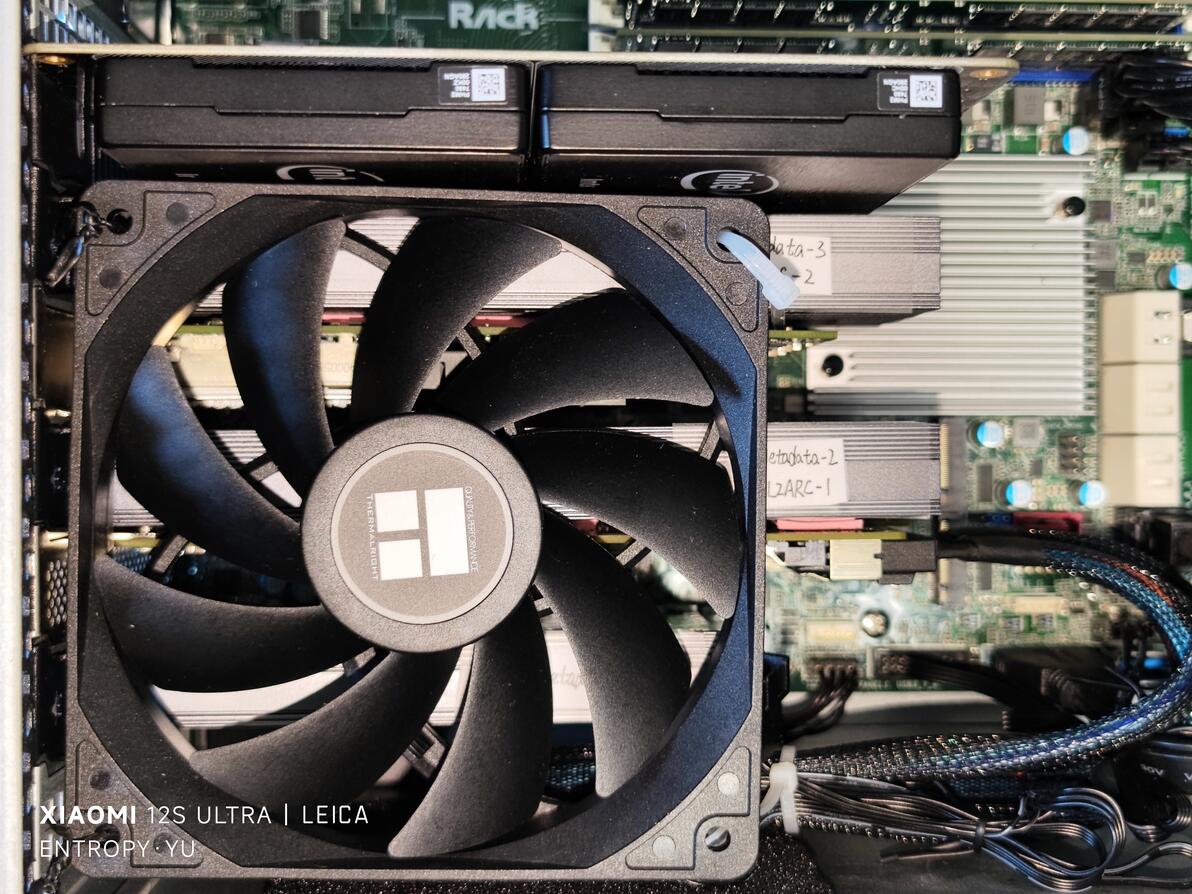

▼又加了一把TL-C12C

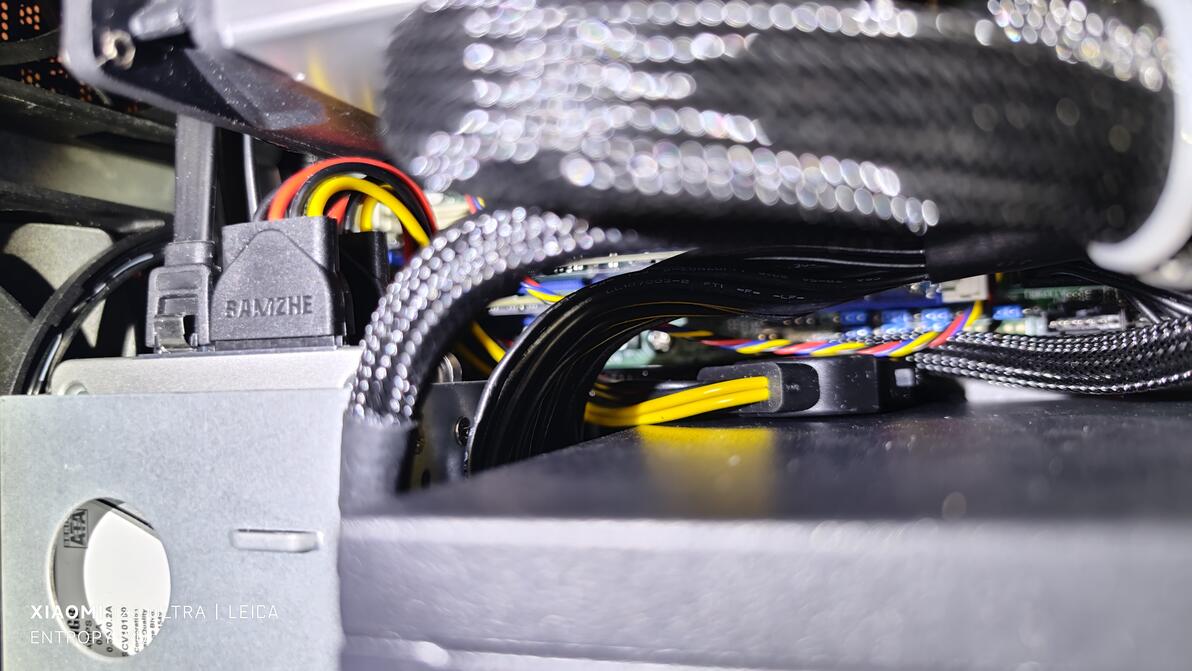

▼考虑到可靠性，给3组HDD分别接了一条大4P电源模组线，但是给系统盘用的SATA电源线没地方接了，只能再从下面拉回一个大4P接口，转接给系统盘供电
▼NAS上层

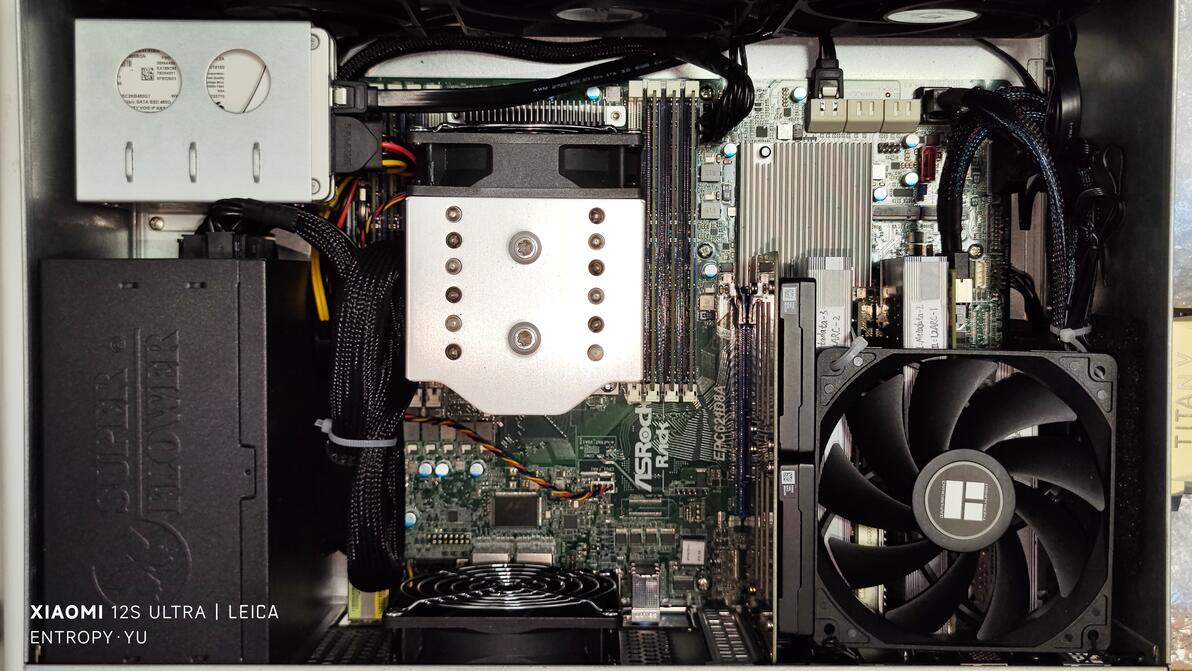

▼NAS下层

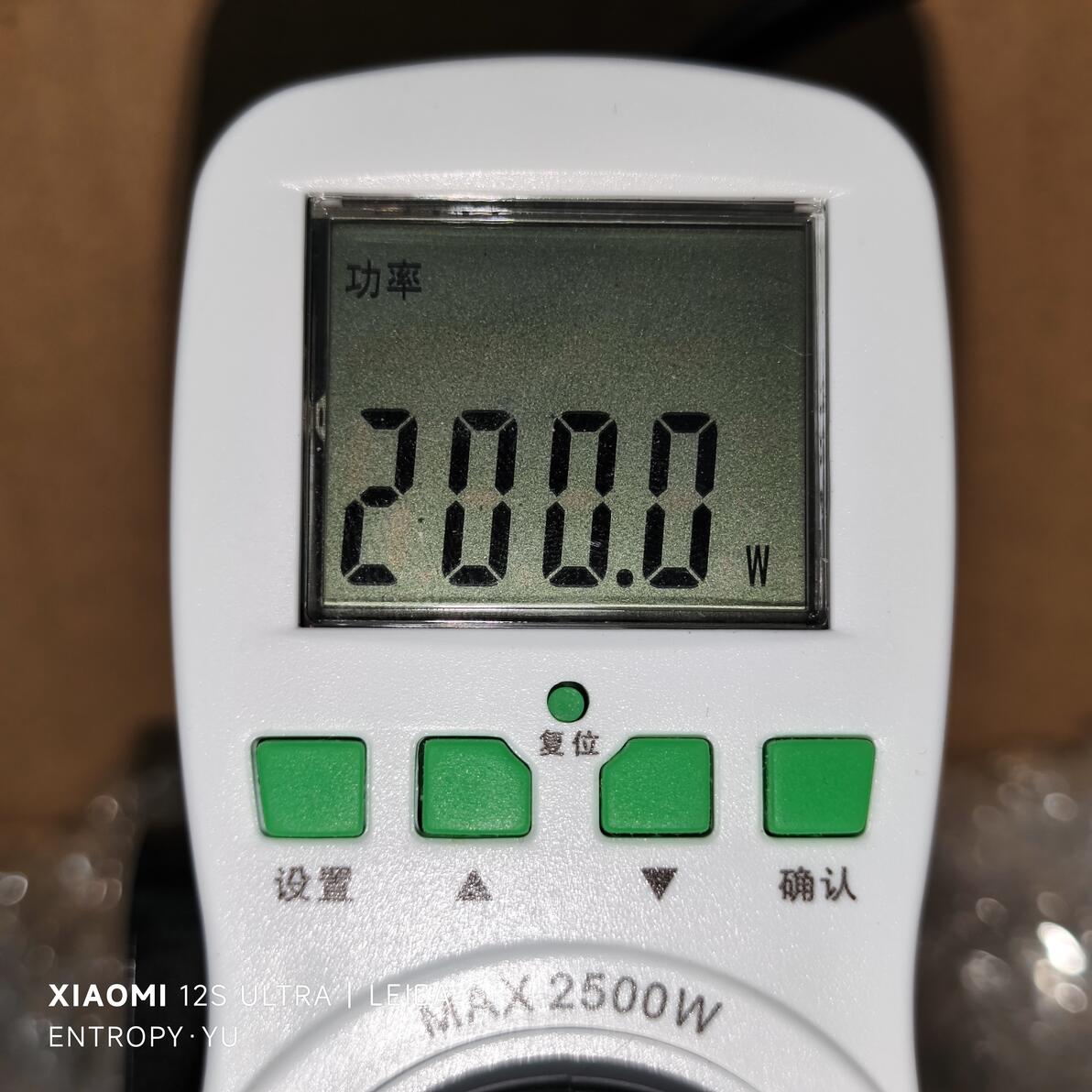

▼待机功率200W，国家电网战略合作伙伴

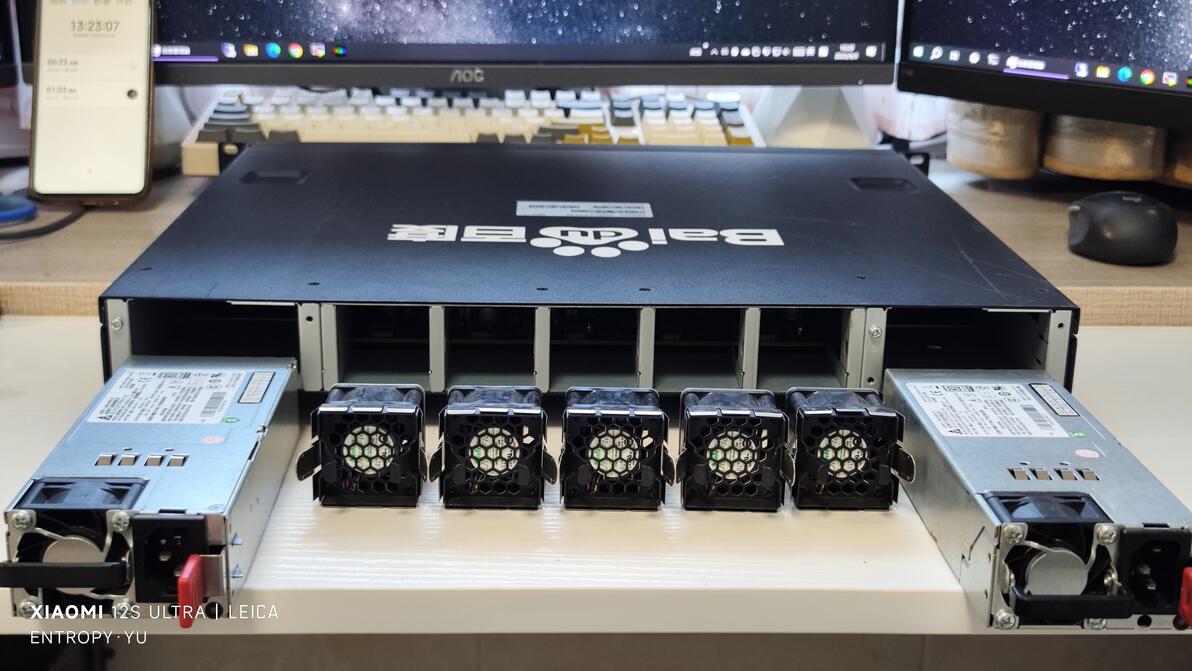

▼交换机（48*10G SFP+ & 4*40G QSFP）
3 配置过程截图

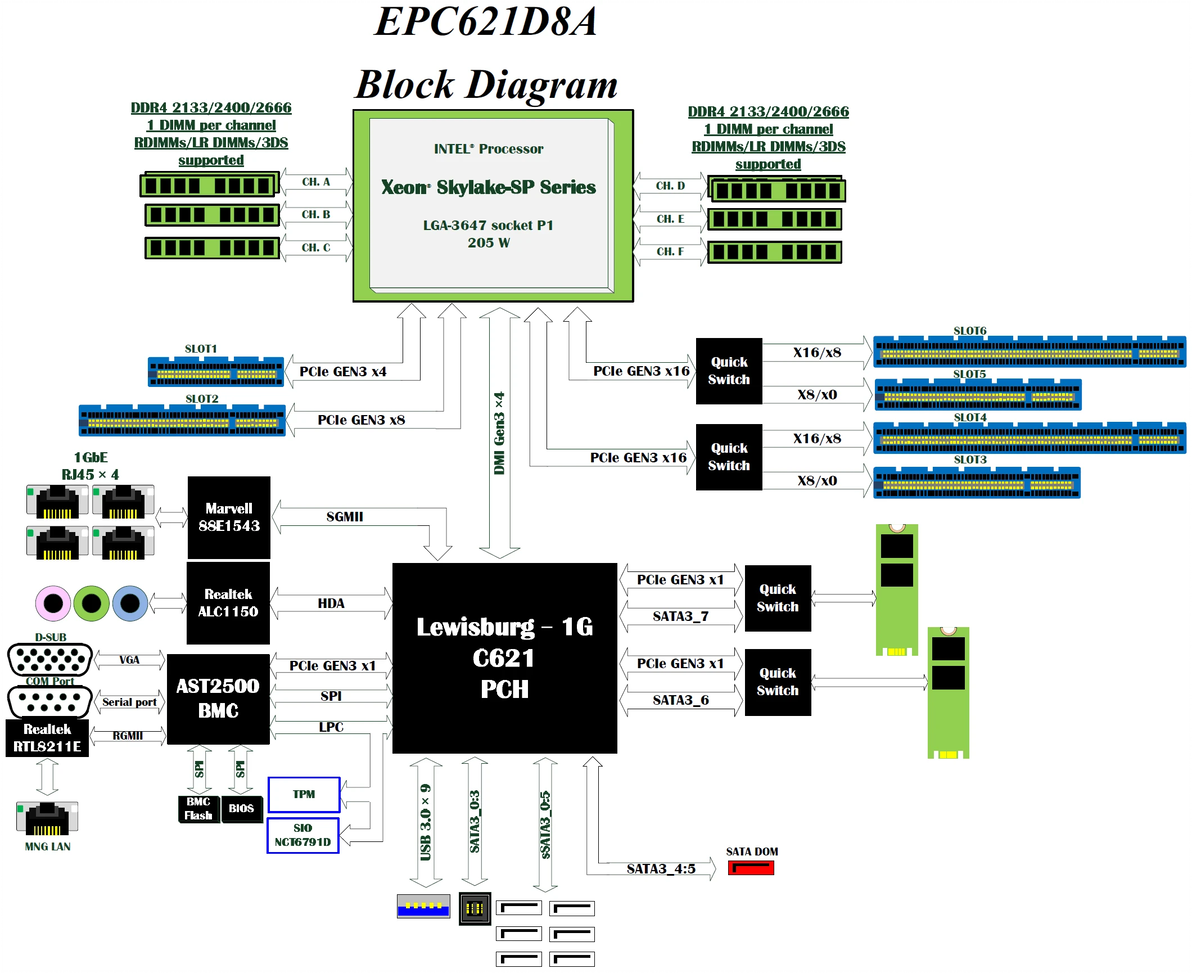

▼主板架构图

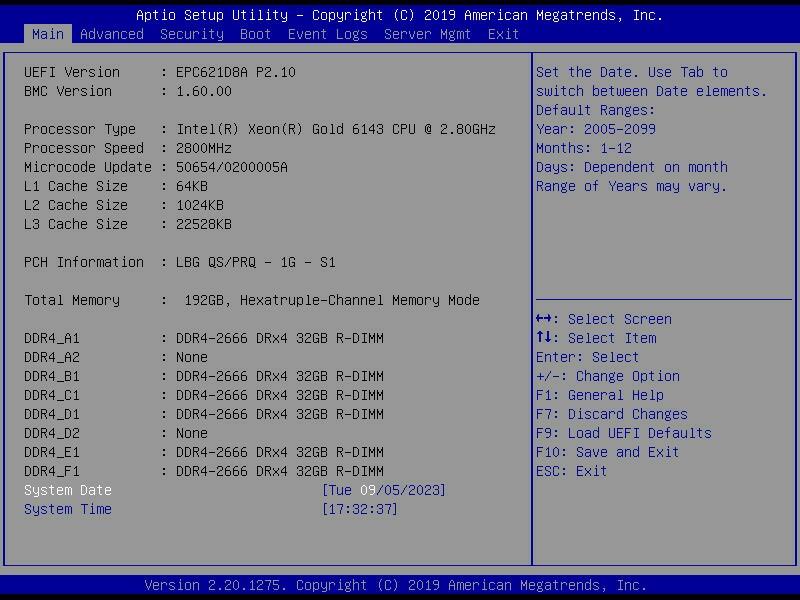

▼BIOS首页

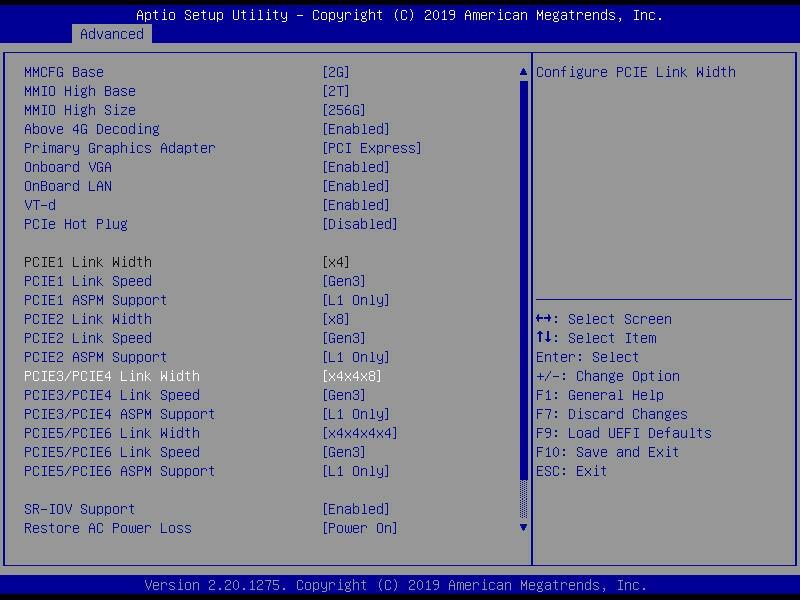

▼设置PCIe拆分和速率参数，速率强制设为Gen 3是因为实测auto的情况下某些SSD偶尔会降速到Gen 2或Gen 1

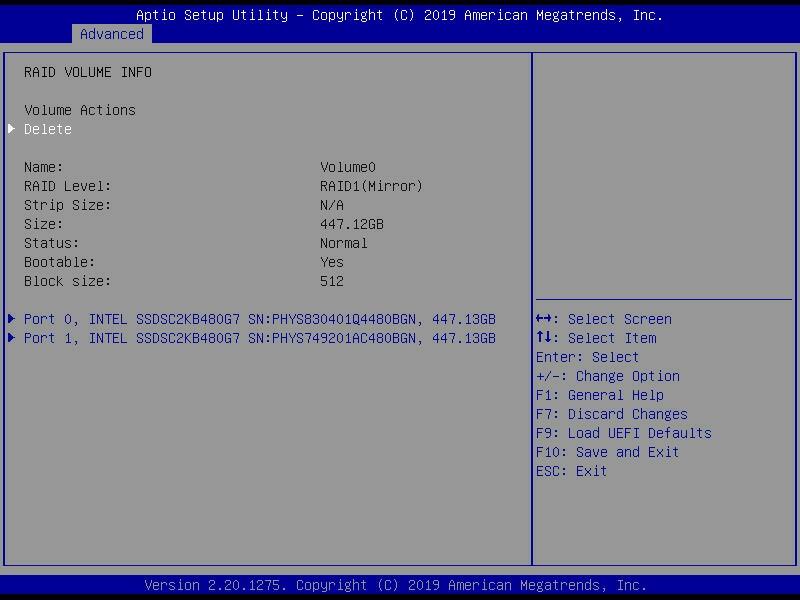

▼在BIOS中为系统盘配置RAID 1

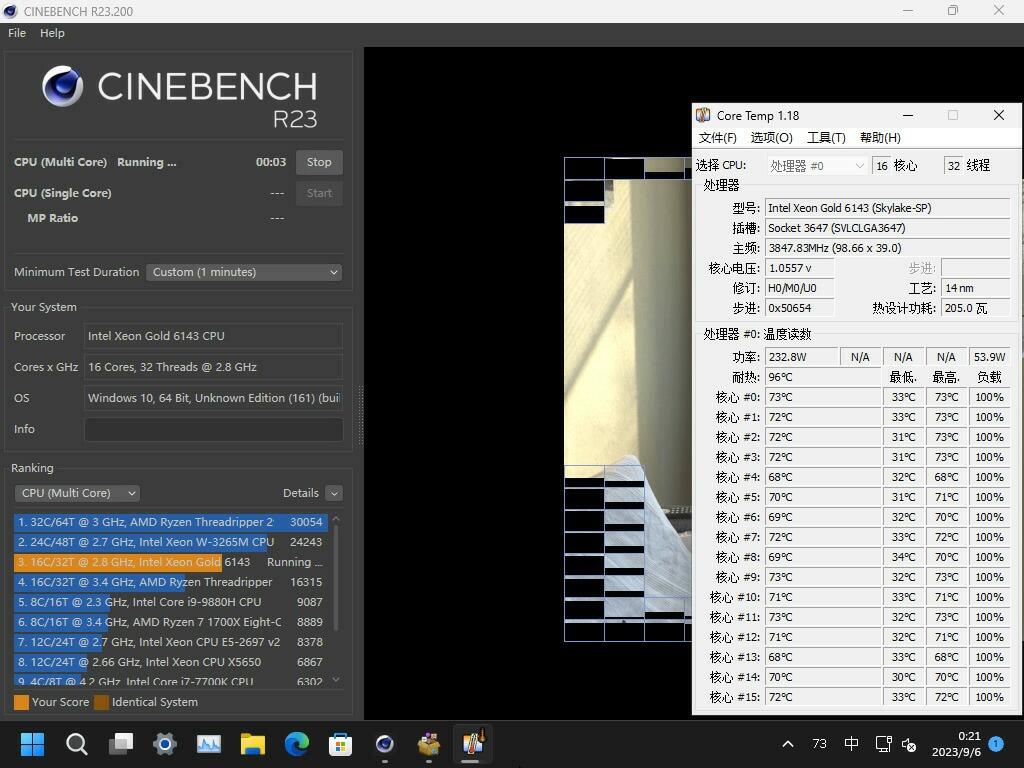

▼先安装Windows跑个分，CPU功率230W，16核3.9GHz，对于第一代Xeon可扩展CPU来说这是很夸张的频率

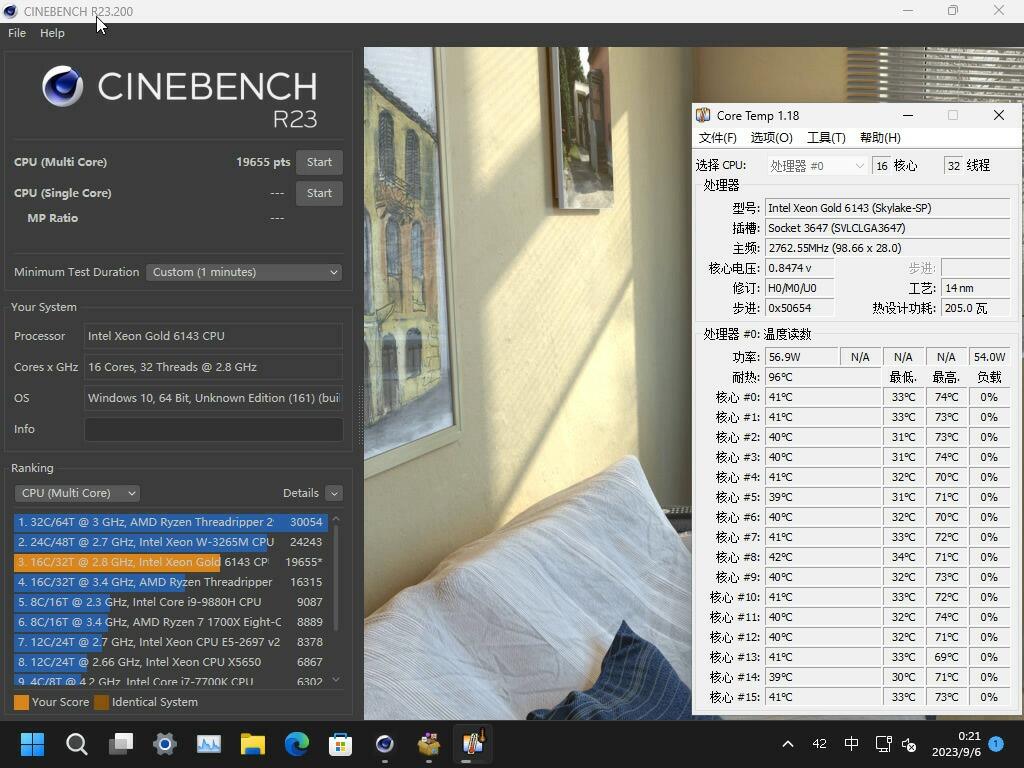

▼R23分数19655pts，AMD Ryzen 7950X的一半

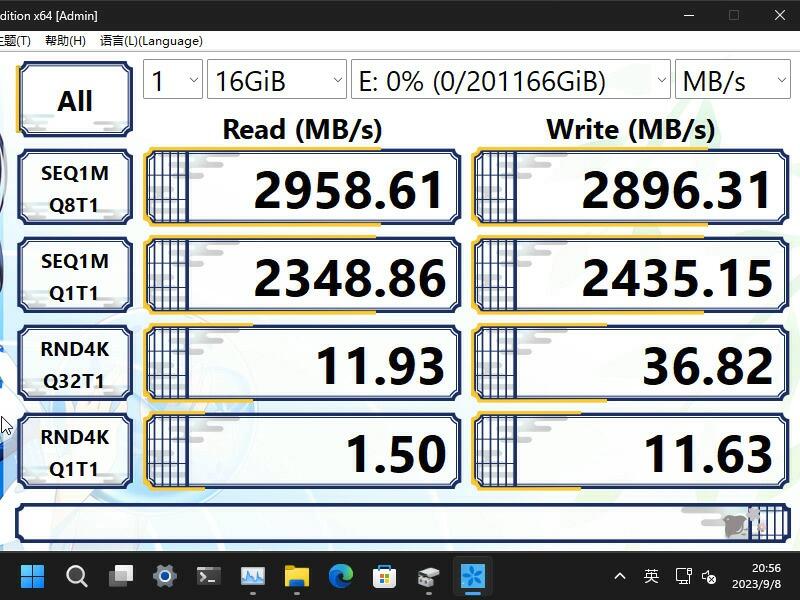

▼12*18TB HC550，Windows带区卷RAID 0

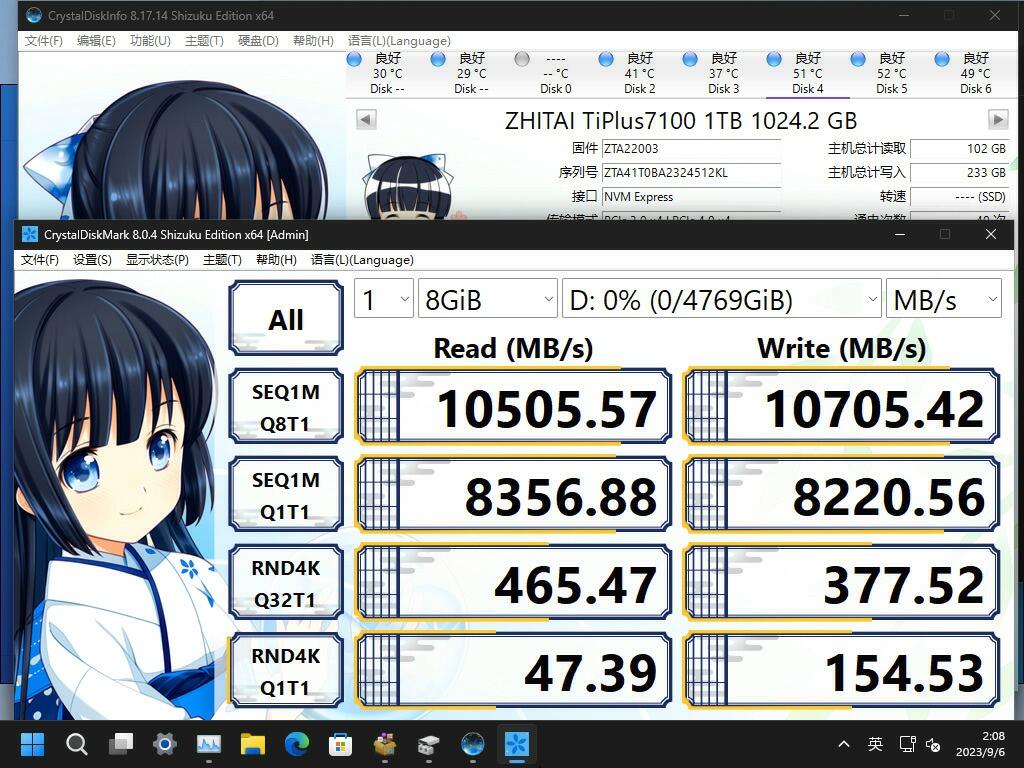

▼5*致态7100 @ PCIe Gen3 x4，Windows带区卷RAID 0

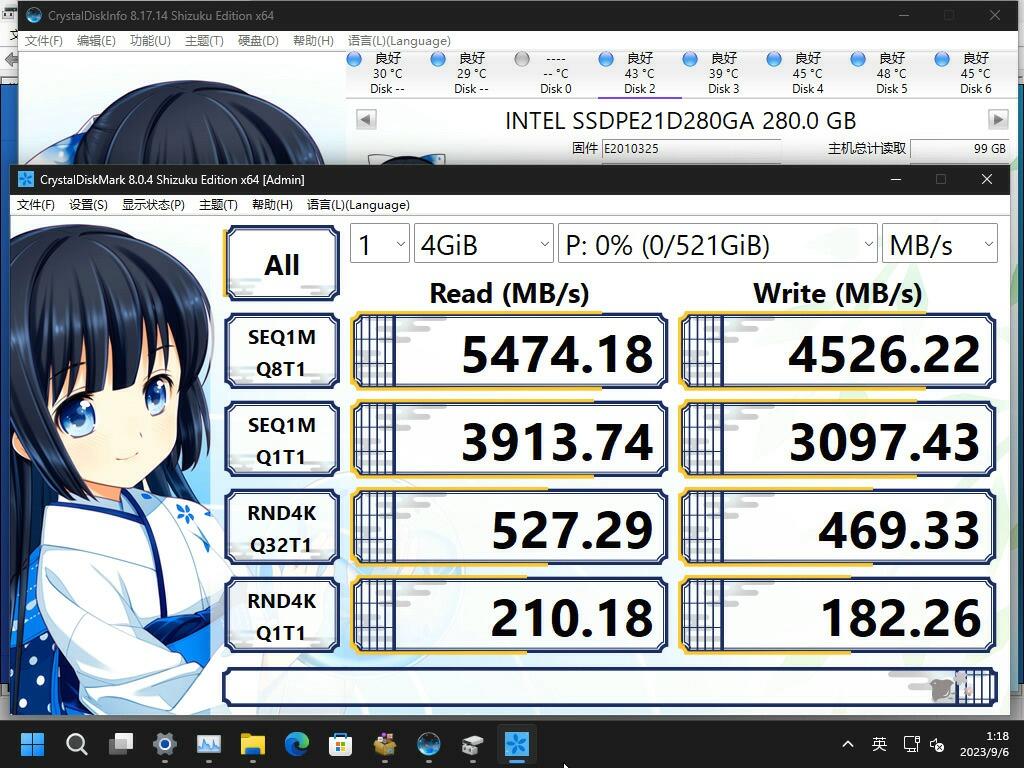

▼2*傲腾900P，Windows带区卷RAID 0

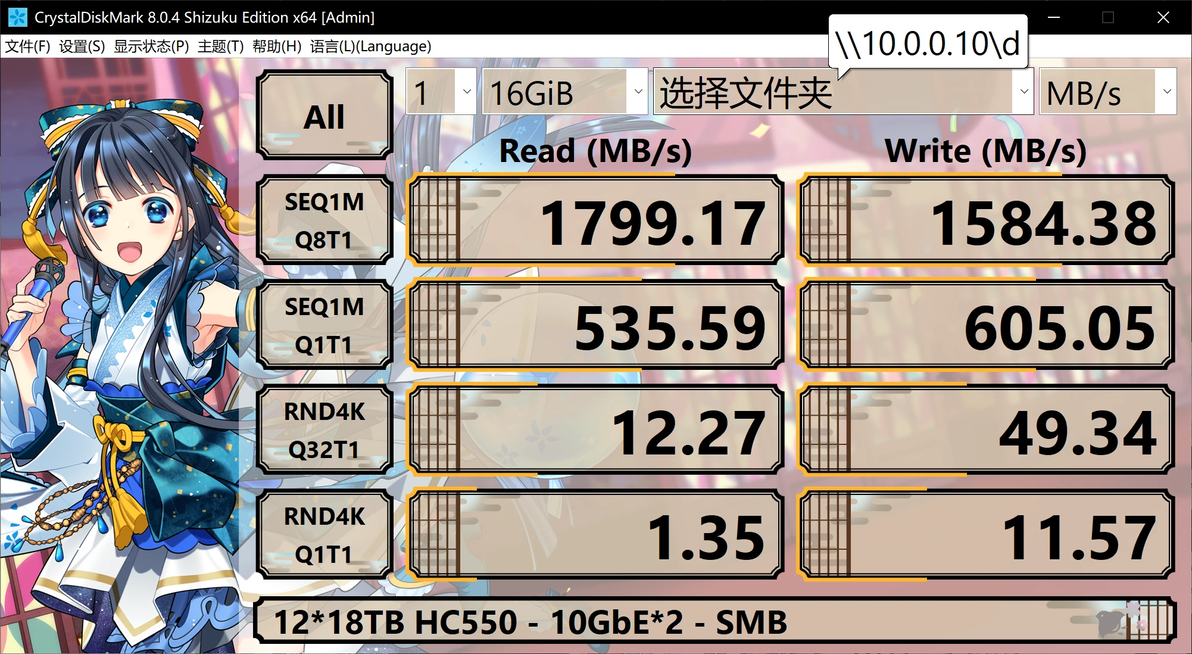

▼Windows SMB，默认启用RDMA，HDD池

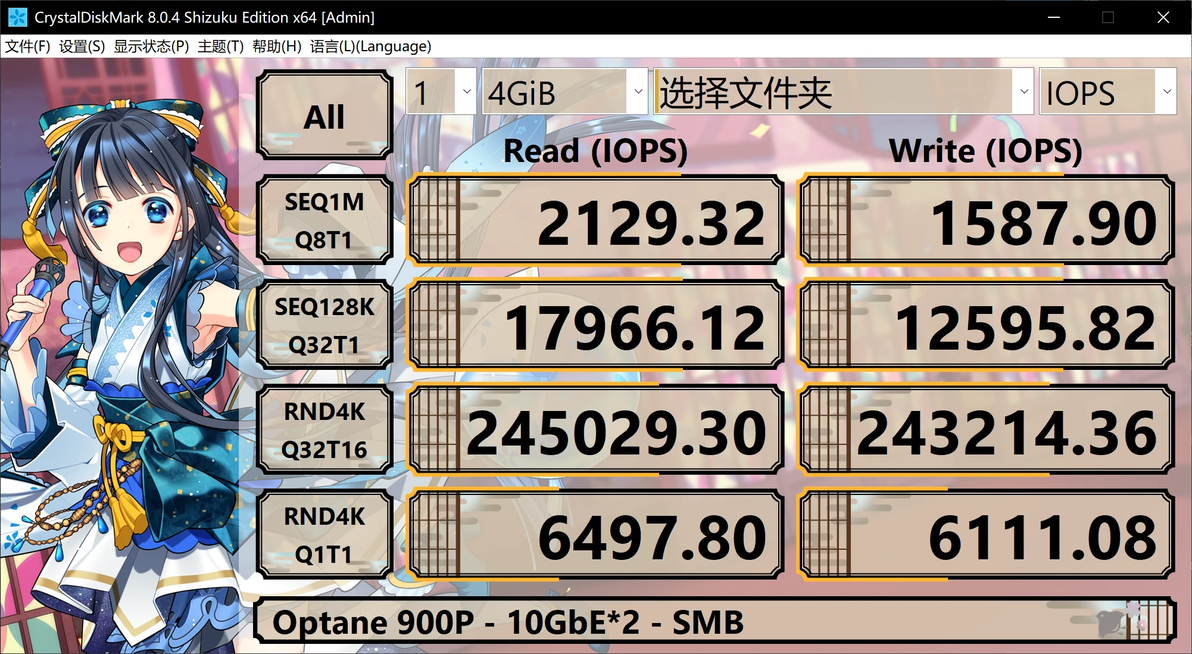

▼Windows SMB，默认启用RDMA，傲腾900P

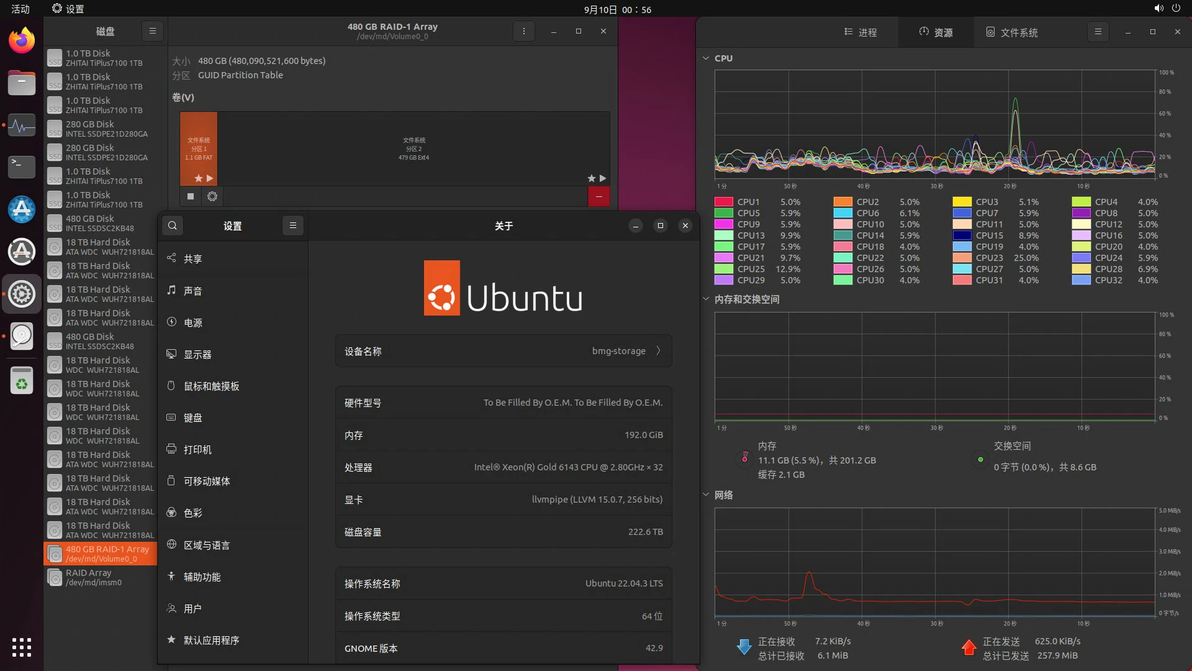

▼Ubuntu Server 22.04.3 LTS，额外安装了Desktop GUI，不要问为什么不一开始就装Desktop版，因为只有Server版才能在安装过程中选择RAID安装

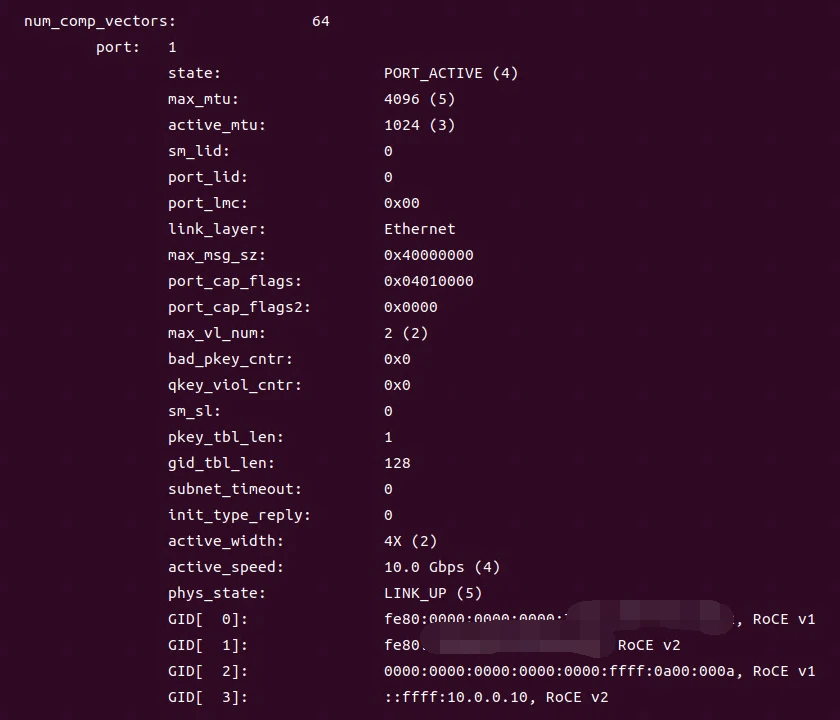

▼配置RDMA，此为配置完后的ibv_devinfo -v命令输出（部分）

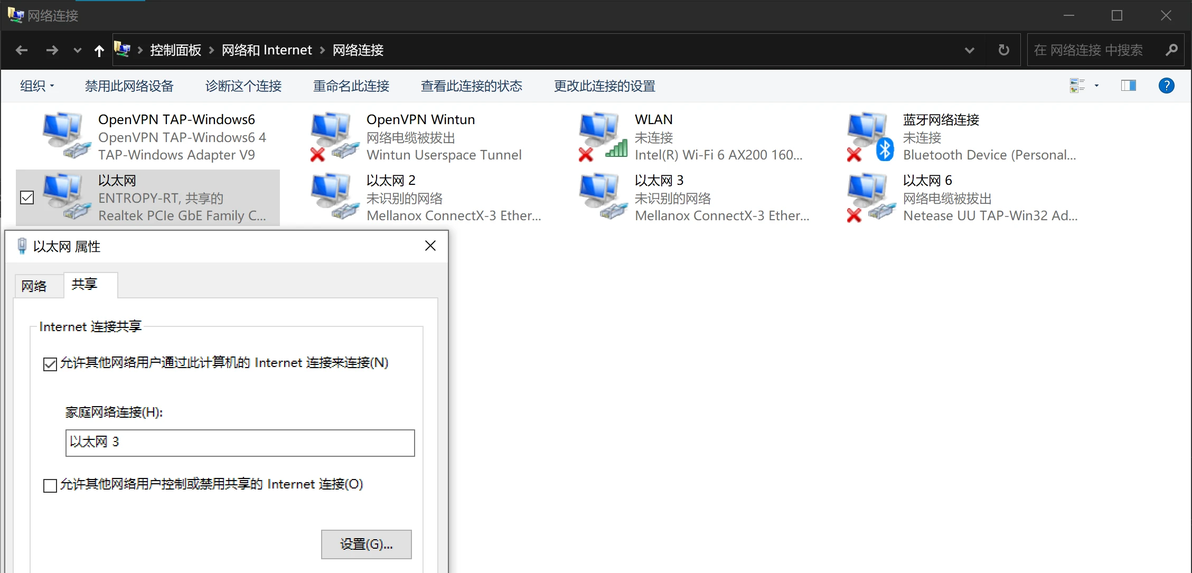

▼利用Windows PC的Internet连接共享功能，即使校园网有web登录认证机制，集群也可以统一接入校园网/互联网（本质上Windows PC充当路由器）

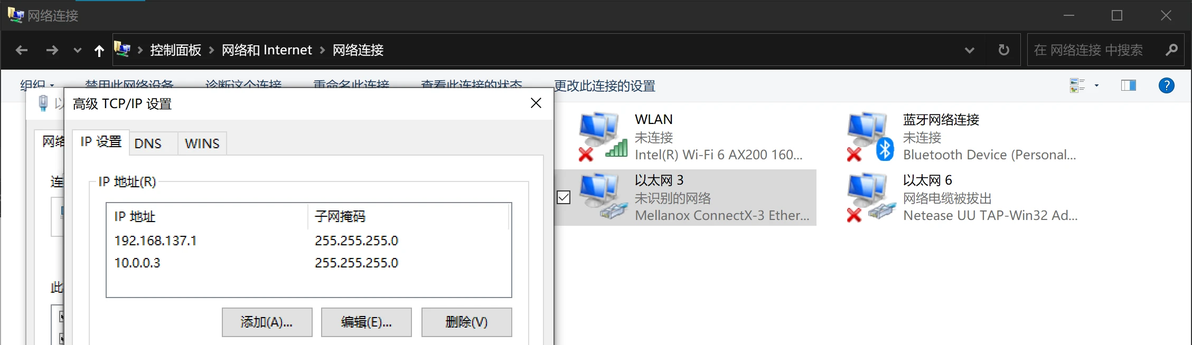

▼给接入集群万兆交换机的网卡添加2个IP地址，使集群子网与Windows PC互通

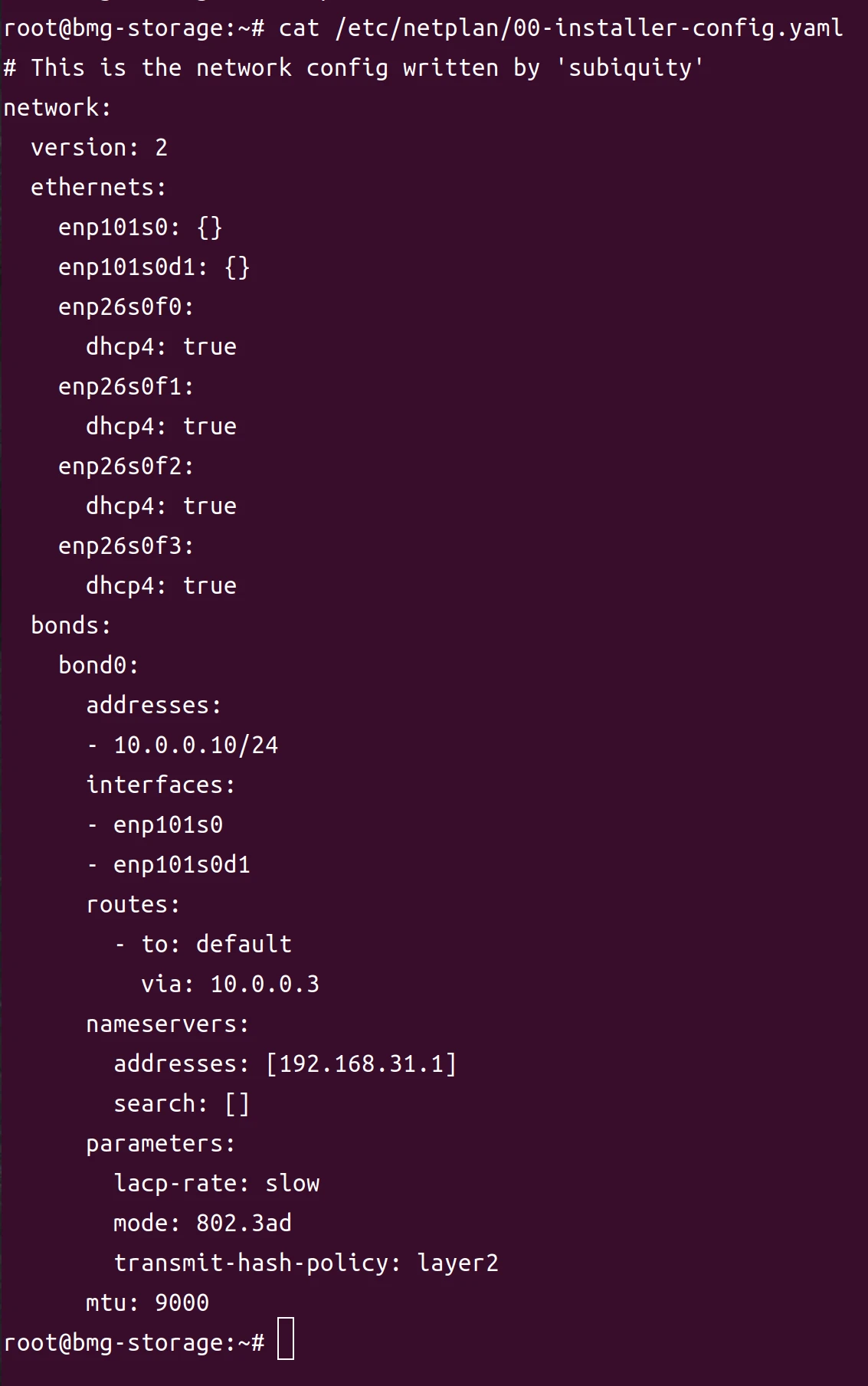

▼netplan网络配置，网关为Windows PC在集群子网中的IP地址（10.0.0.3），DNS与Windows PC相同（192.168.31.1），MTU=9000

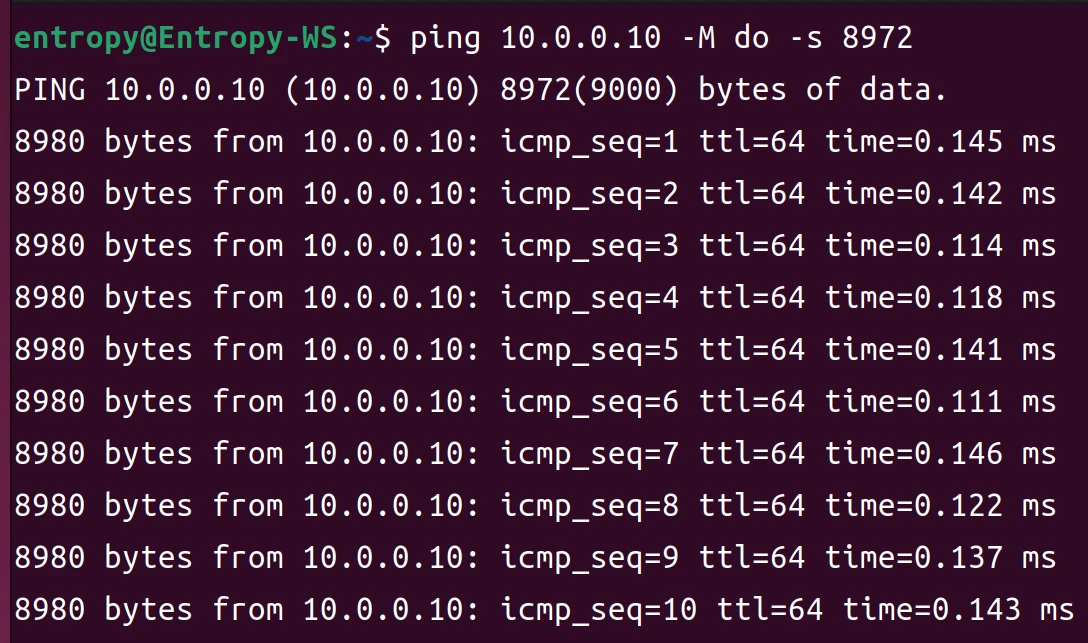

▼使用ping工具确认服务器-交换机-客户端的mtu设置正确

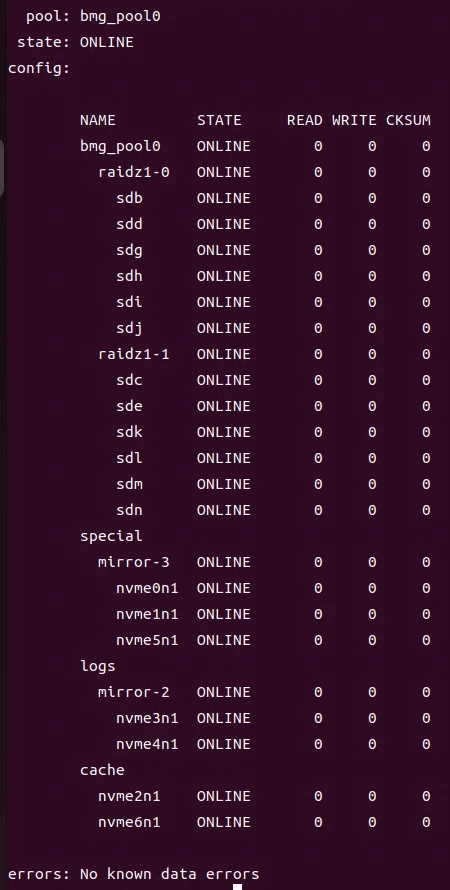

▼创建ZFS pool，此为创建完毕后的zpool status命令输出
4 ZFS粗略调优
ZFS有大量可调的参数，参考官方手册：https://openzfs.github.io/openzfs-docs/Performance%20and%20Tuning/Module%20Parameters.html

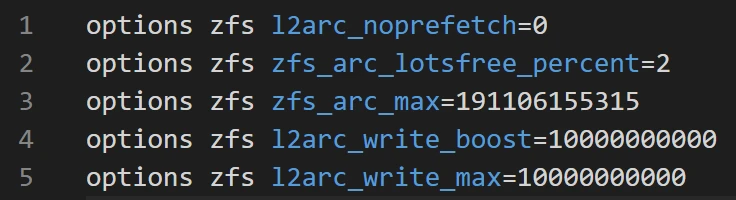

笔者调节了以下参数，将其写在了/etc/modprobe.d/zfs.conf文件中，以便系统开机后能自动加载这些参数。
获得“zfs_arc_max=191106155315”的命令：
grep '^MemTotal' /proc/meminfo|awk '{printf "%d", $2 * 1024 * 0.95}'
应当根据实际情况设置比例参数，现在这台NAS只用于集群NFS，故系统服务占用RAM极少，留5%足够。
此外，需对父数据集手动设置atime=off
5 FIO性能测试

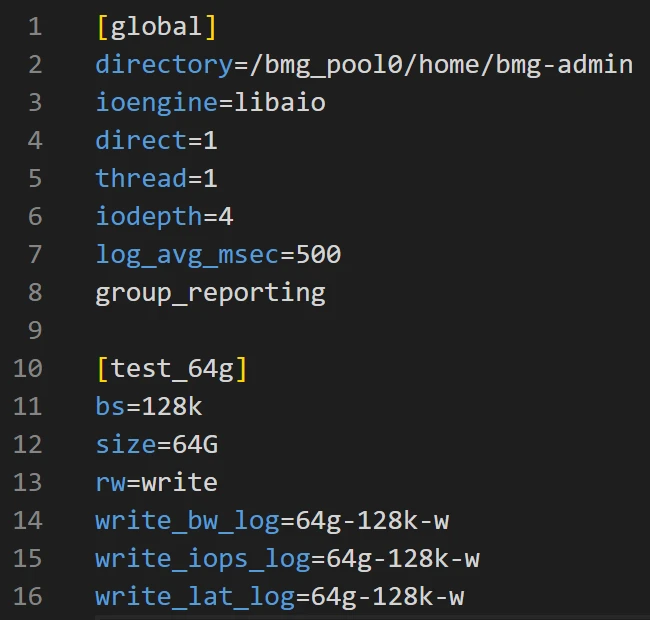

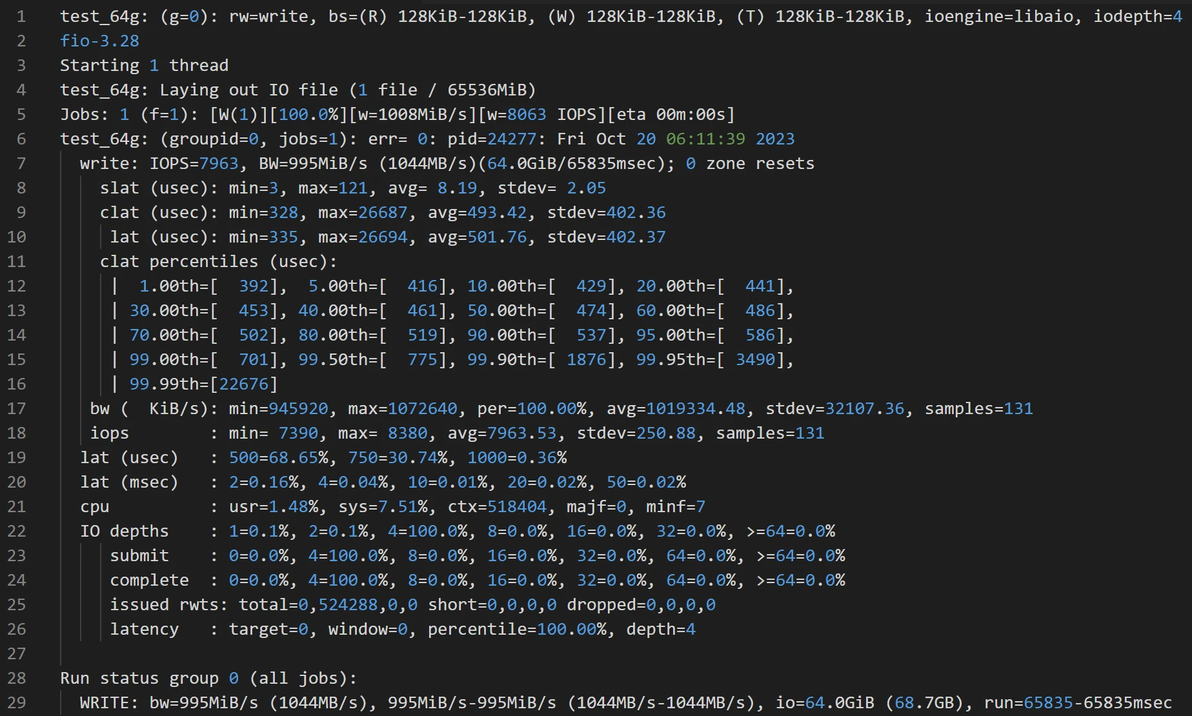

64GiB文件，128KiB数据块，顺序写
参数：
结果：

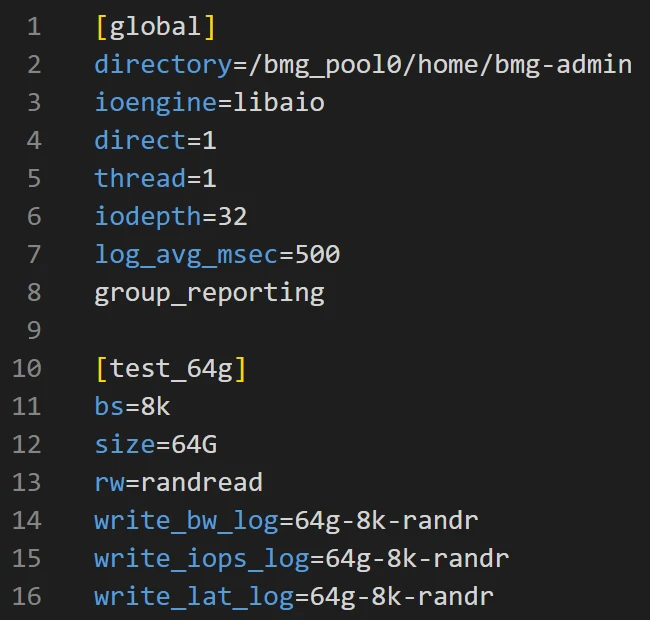

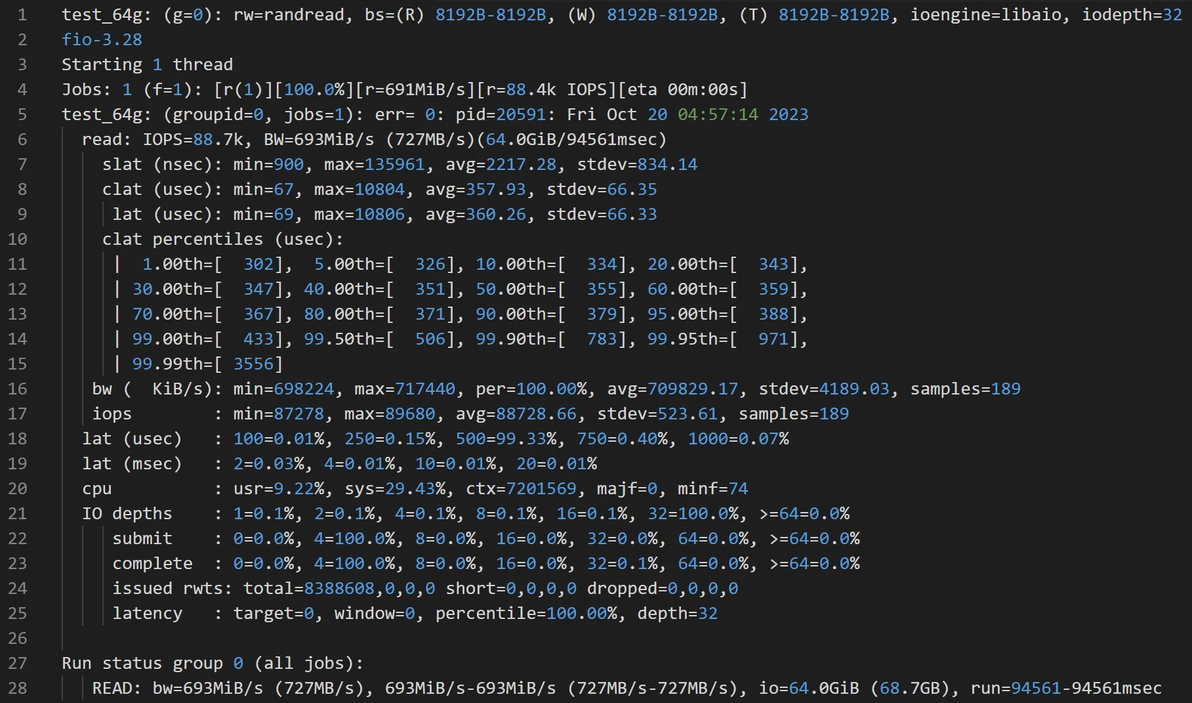

64GiB文件，8KiB数据块，随机读
参数：
结果：

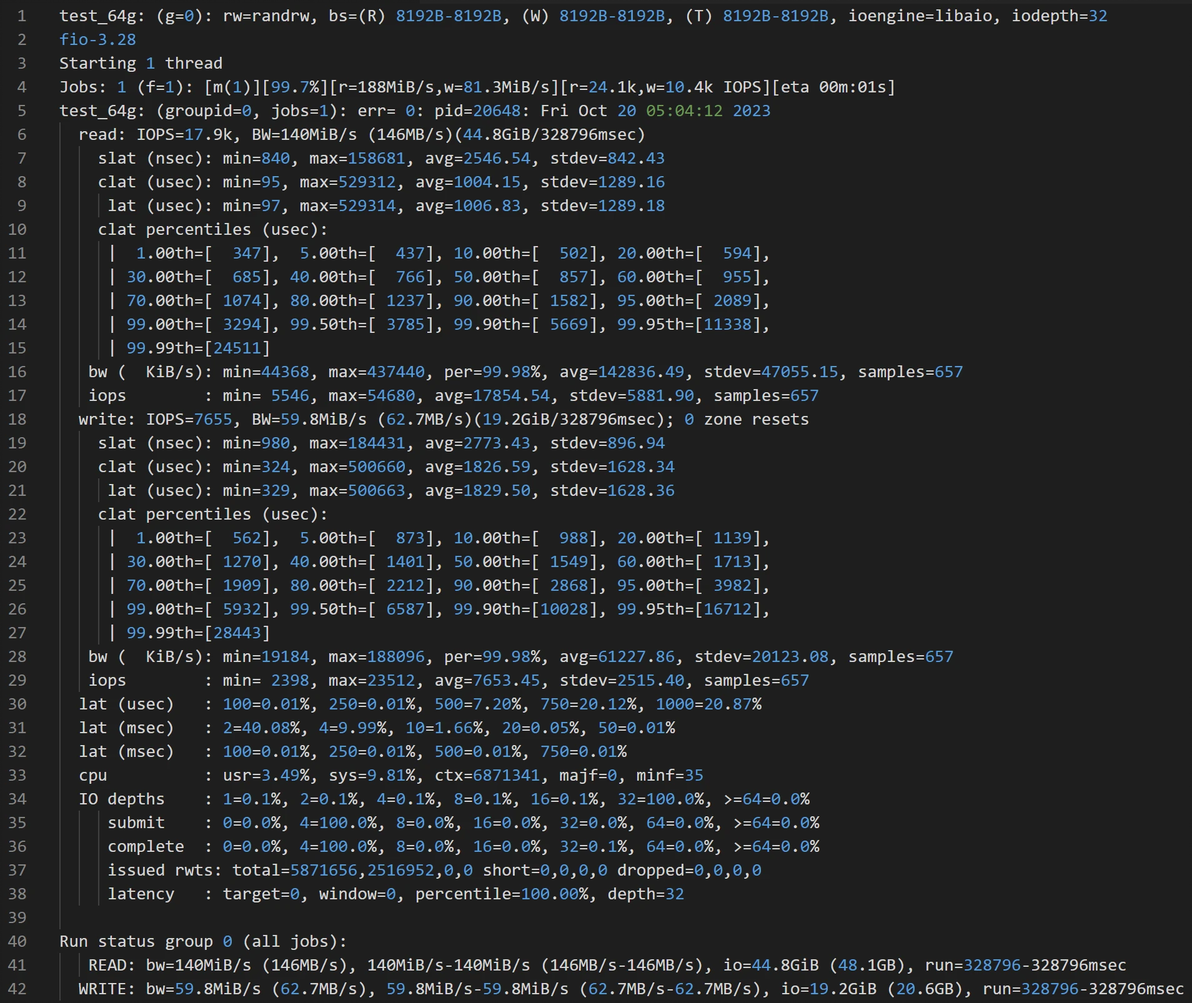

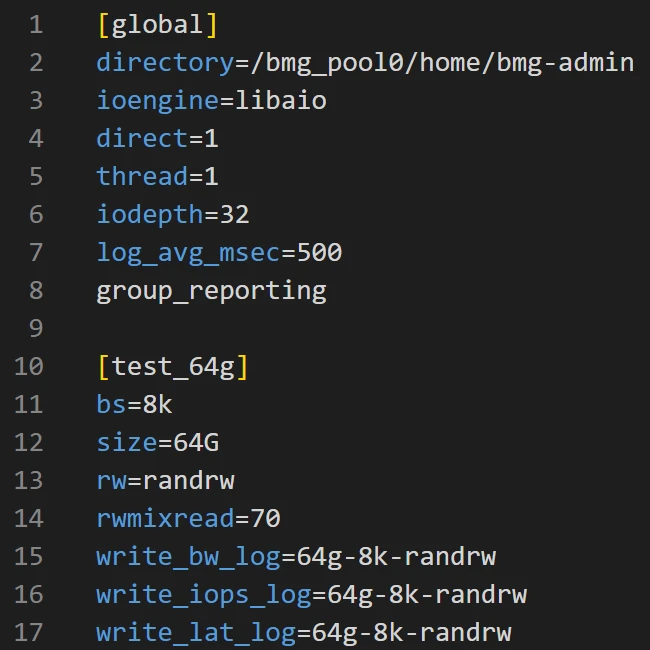

64GiB文件，8KiB数据块，随机读写（7:3）
参数：
结果：

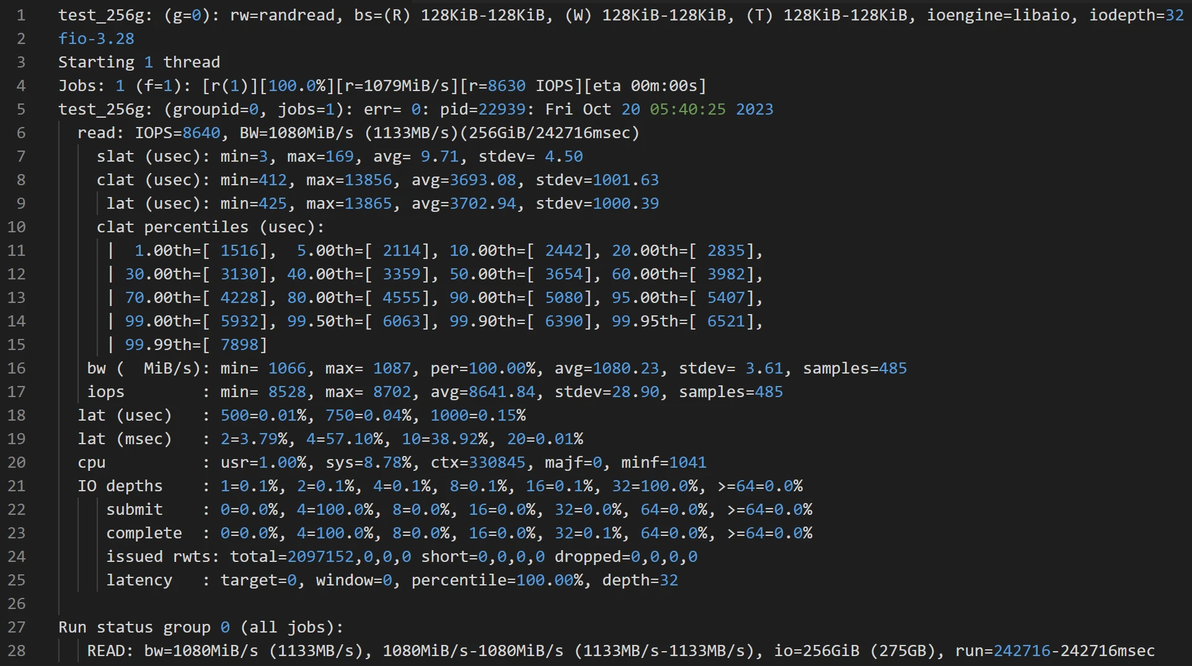

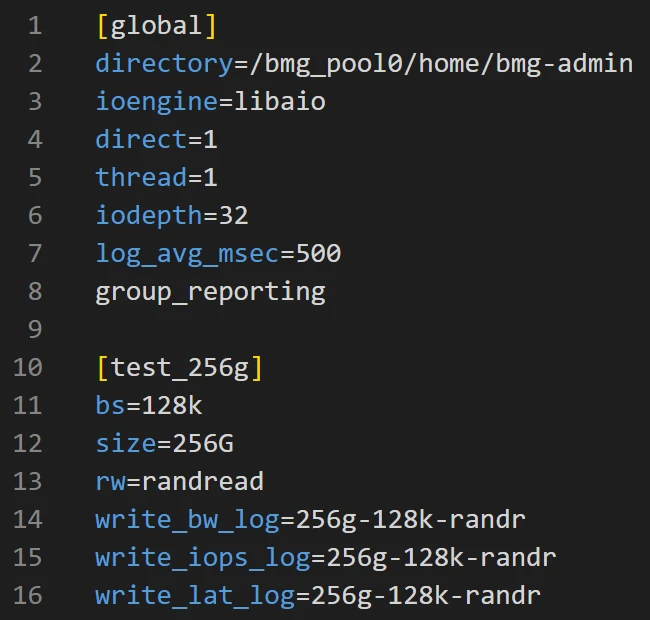

256GiB文件，128KiB数据块，随机读
参数：
结果：

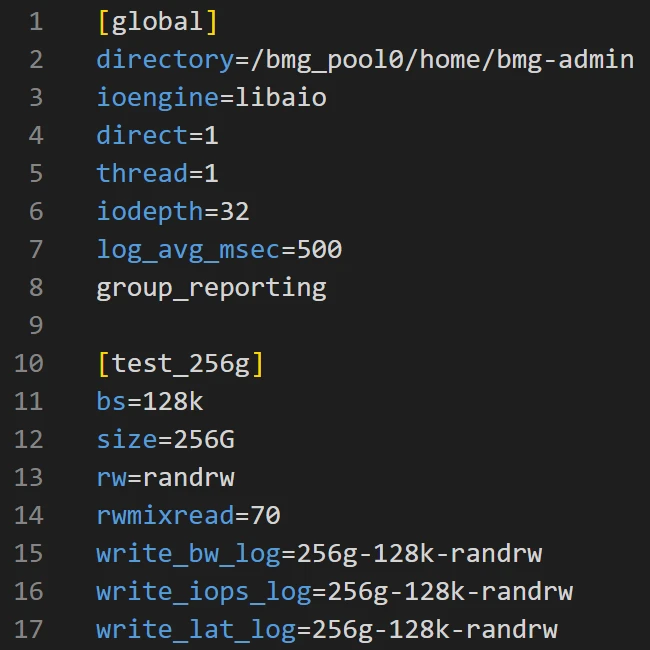

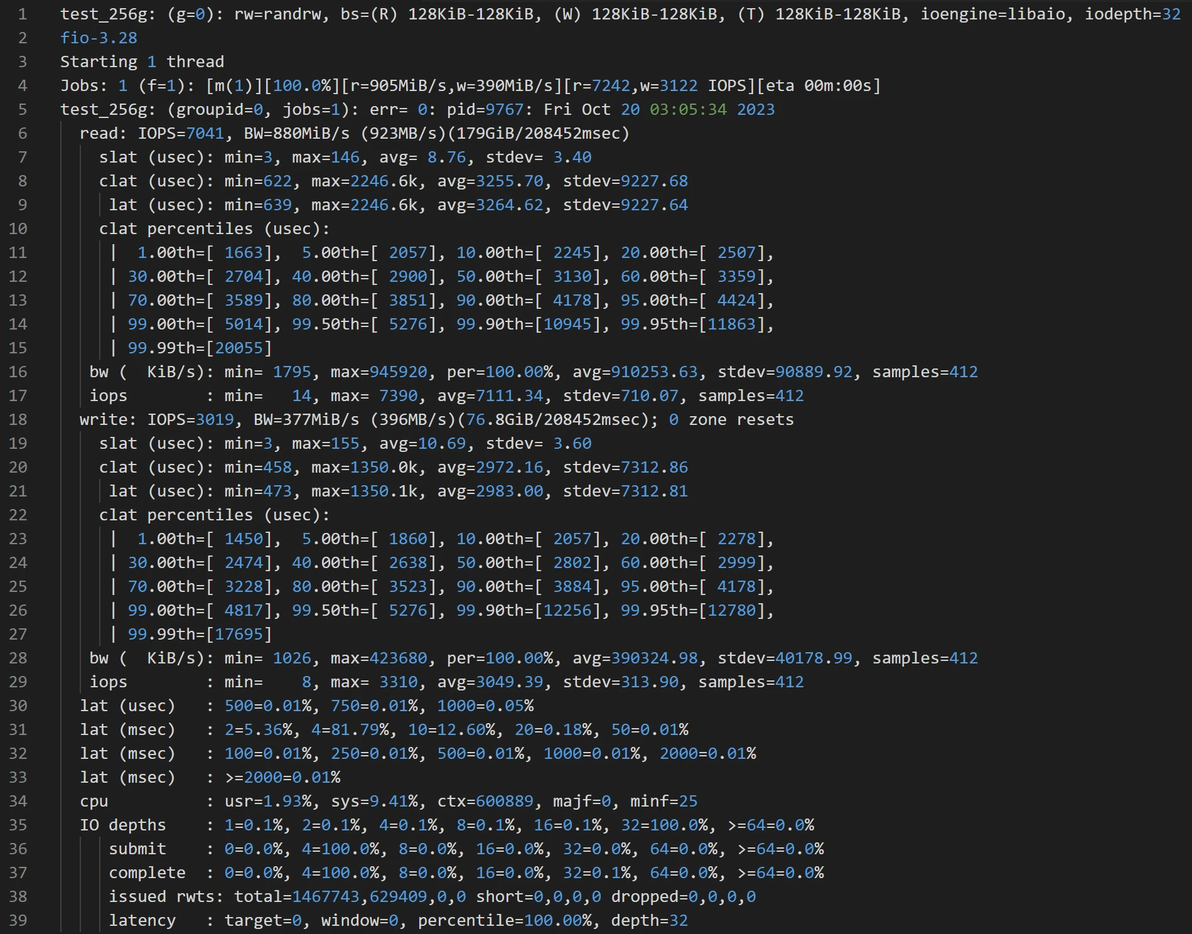

256GiB文件，128KiB数据块，随机读写（7:3）
参数：
结果：

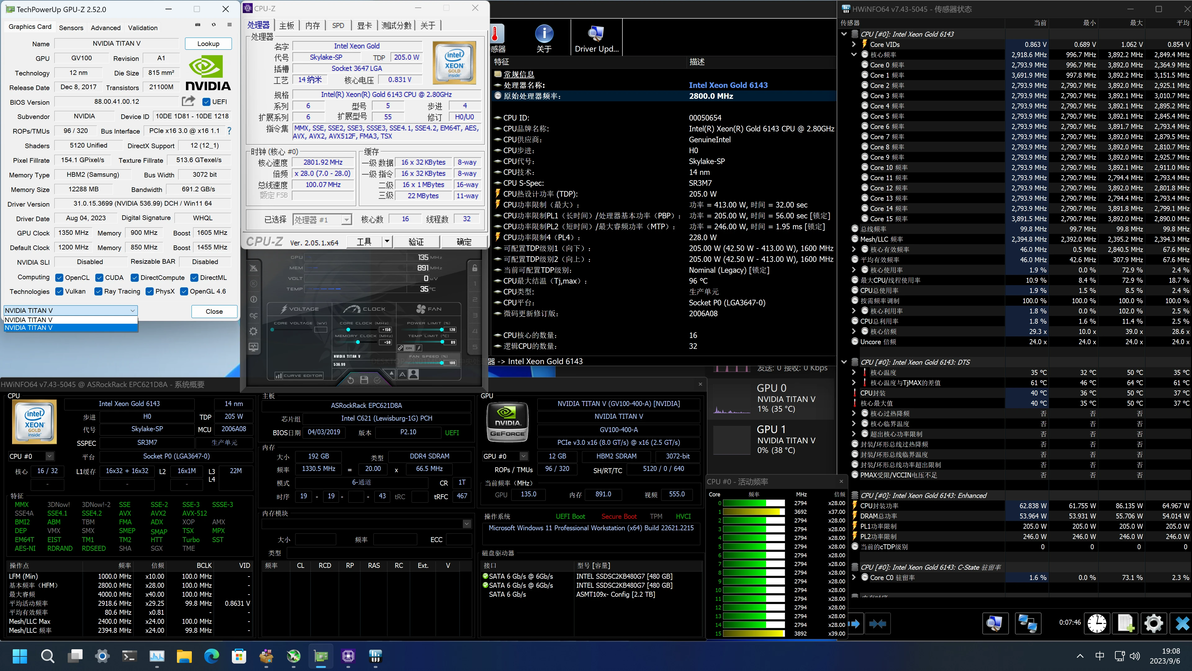

6 整活

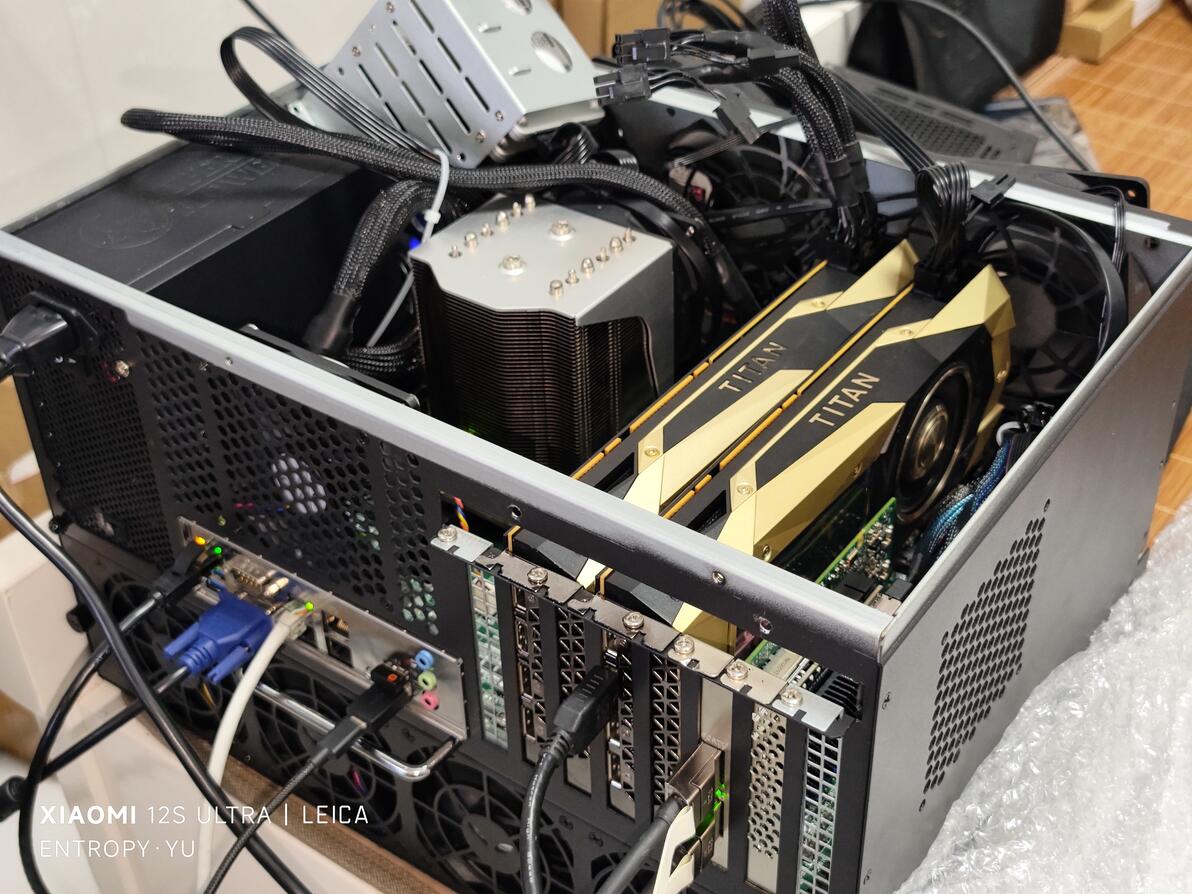

强行在这台NAS上安装了2片TITAN V，由于一颗650W电源不够用，又掏出了另一颗在床头柜上吃灰3年的电源。利用这套诡异的配置测试了TITAN V跑ReaxFF模拟的性能，测试结果将在未来单独发布。
