之前 @加特技の肖特基 已经介绍过了用三极管放大的磁拾音器（如何自制磁拾音器，拾取地铁变频（VVVF）音​），成功的话效果是很不错的。我自己又摸索了一种用运放放大的磁拾音器，能够实现放大倍数调整，边录边听的效果，并且加上了对录音设备的保护。

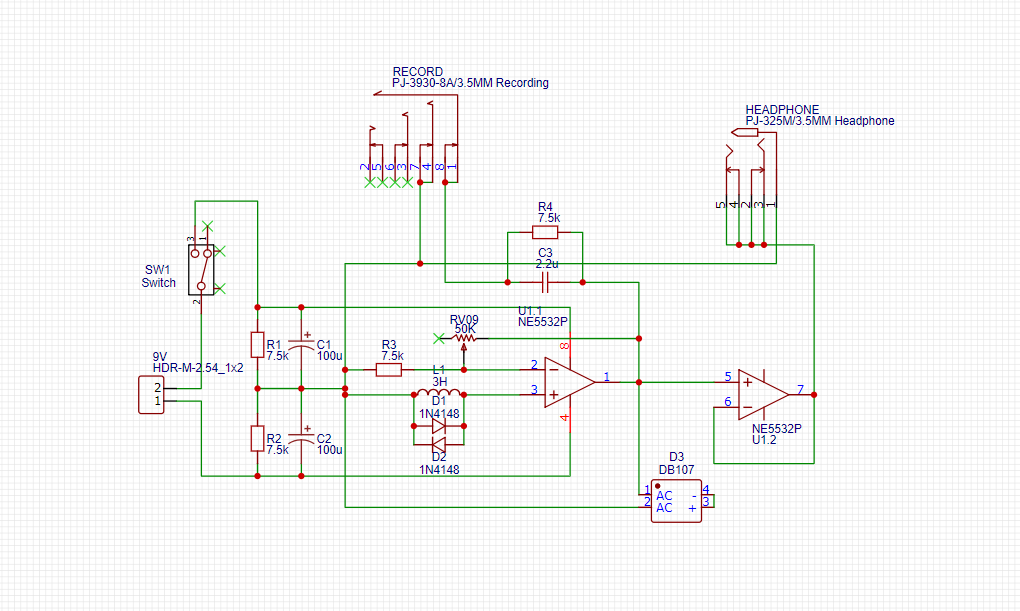

电路图

    这个电路需要：一节9V电路供电，一个SS-12F44拨动开关，4个7.5k 1/4w直插电阻，2个10V 100uf电解电容，1个2.2uf独石电容，2个1N4148开关二极管，1个50k RV09立式电位器，1个NE5532双运放，1个14*15 3H工字电感，1个DB107全桥整流器，1个PJ3930耳机插座，1个PJ325耳机插座。

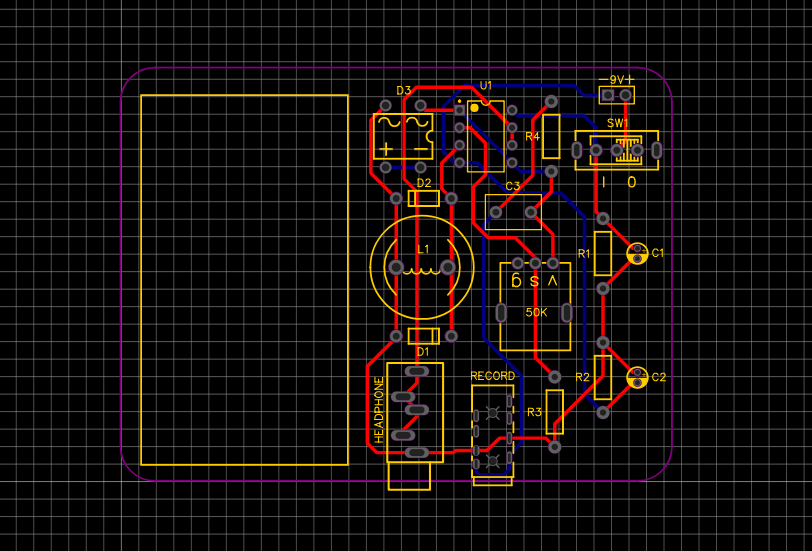

PCB大小为8*6

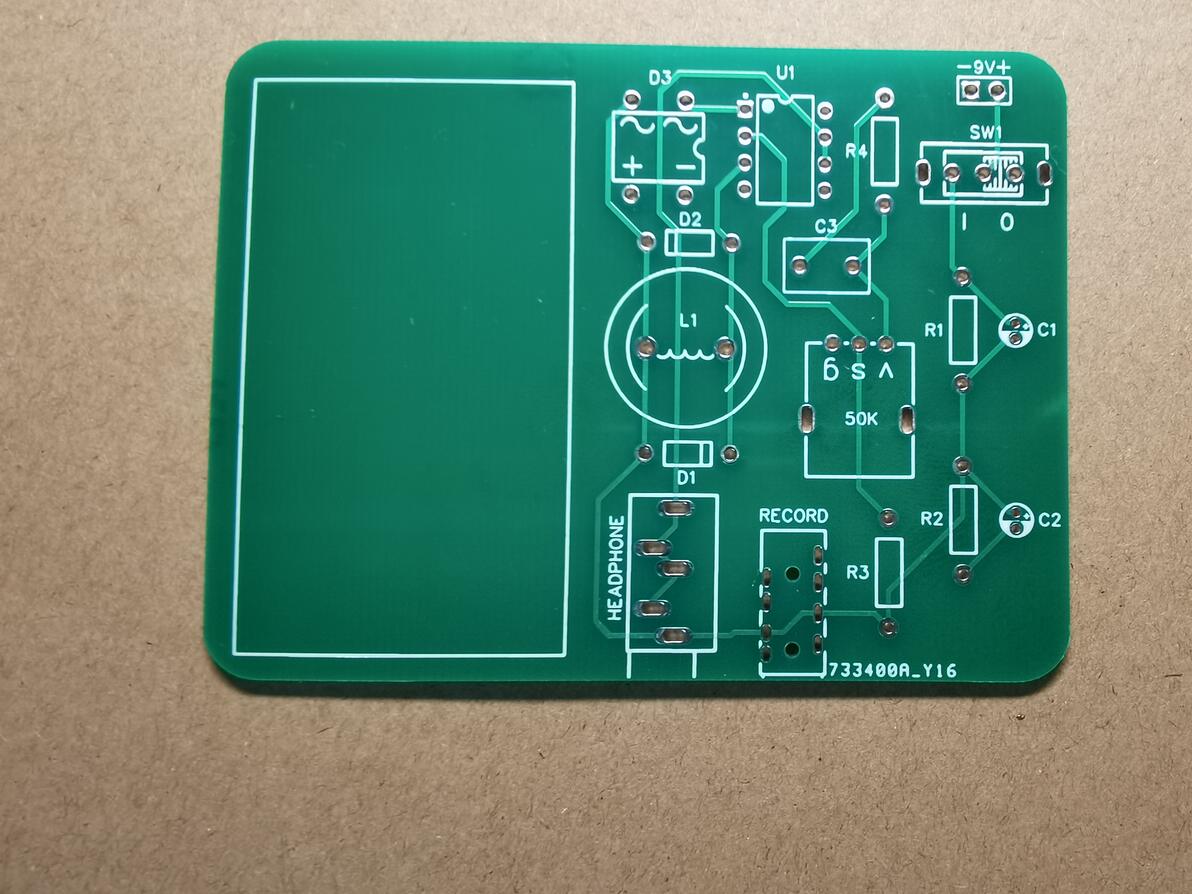

PCB正面

    线圈使用3H工字电感，可以省去自己绕制的麻烦，应该是淘宝上能找到的电感值最大的小工字电感了。1N4148并联在这个电感两端，可以防止电感靠近电磁炉之类的东西导致电感两端的电压过大而损坏电路中的其他元件。运放采用正负供电，中间的参考地由两个7.5k电阻串联分压获得，两边并联的电容去掉也不太影响。运放为同相放大电路，输出接了个全桥整流器，把整流器的输出短路，这样输出的电压峰值被钳位在两个二极管压降之间，可以保护手机。连接到手机前需要接一个7.5k电阻和2.2uf电容并联，不然手机好像不会把它当作个有麦克风的耳机，也就不会从耳机口收音。当手机把它当作有麦克风的耳机时，屏幕上方会出现一个小的耳机+麦克风的符号。接耳机的地方前利用NE5532的第二个运放做一个跟随器，提高驱动能力，也能减少插入耳机时对收音的那条电路上的影响。电位器顺时针增大放大倍数，最大放大约7.6倍，应该够了。

    焊接完成后可以在板子的背面贴张纸，有些车厢的地板是金属的，防止短路。

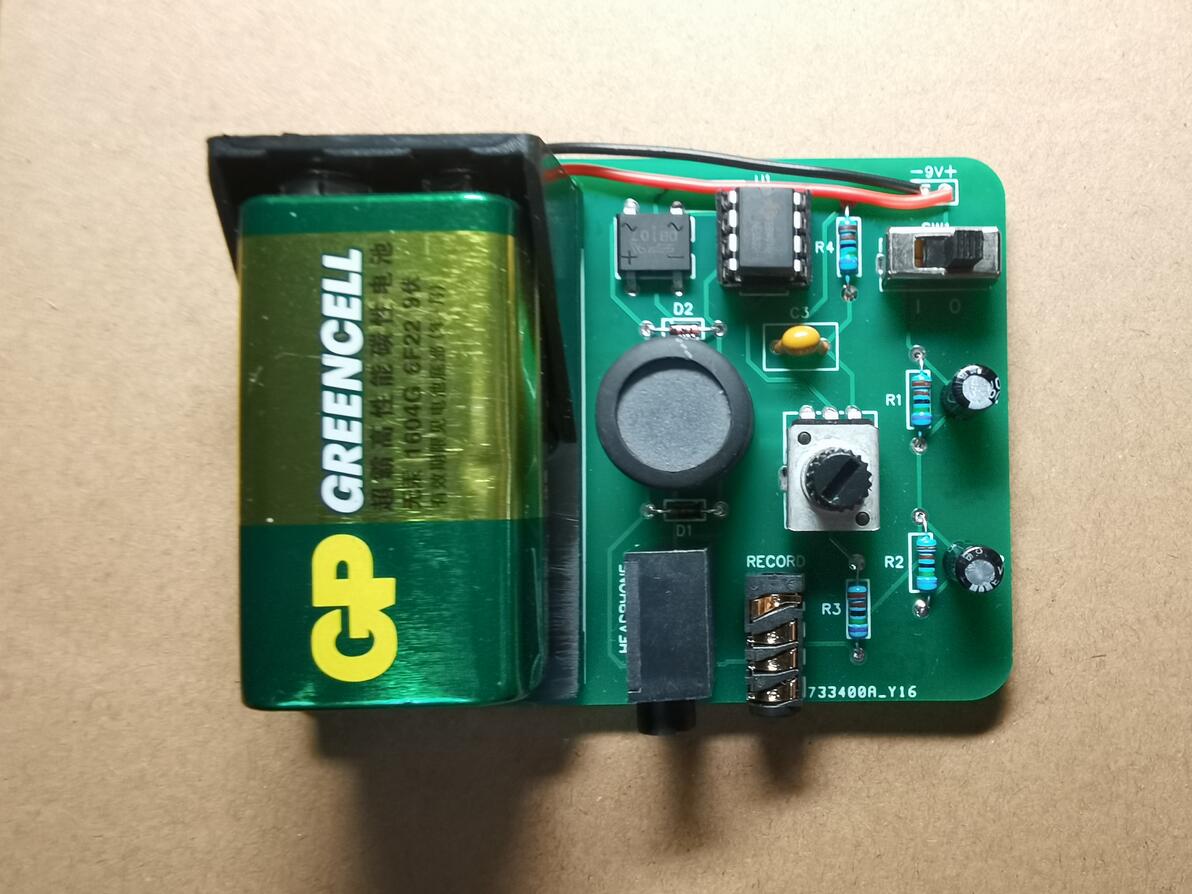

完成后的实物

    板上的元件和电池不需要买质量很好的，能用就行。

    录音就用手机自带的录音软件就行，拍视频也可以把板子插上，这样视频的声音就会来自线圈。如果手机没有3.5mm耳机口，买个转接线也是一样用的。

    完成后可以先试试把电感贴到喇叭上，如果喇叭在放的时候能录下声音，喇叭没声音的时候有电磁噪音，就成功了。电机音的话，电动公交车容易录制，后轮后面一点的位置就行，录下来声音很大。地铁列车的话可以试试转向架上方，或者M车第2，4扇门处贴门录制。报站的话放大倍数调低，贴在喇叭上就行了。

    边录边听其实有点鸡肋，车厢上会有好多人看着你，不小心走一下板子就翻掉了，挺尴尬的……

    电路和PCB可能有设计不太好的地方，欢迎在评论区指正
