很多铁路迷小伙伴们都对如何拾取干净的变频音（没有报站、人群声音等等杂音）感兴趣。加上我也打算过个把月来做一个比较完整的成都地铁模拟和南昌地铁模拟系列（使用真的变频器模拟）。所以对地铁变频音的精确测量就是势在必行的了。

以前看到过JR209系电车模拟​中的实车录音，发现使用的设备叫モハラジオ（moharadio）。然而官网告诉我们“由于磁场传感器的缺少，moharadio不再生产”。加上这么个小东西，需要5号电池，而且曾经价格是3000日元。所以，得另辟道路想个别的办法，拾取变频声了。

既然是モハラジオ使用磁场传感器拾取变频声，我们不妨也一样做。实际上原理也是说得通的，毕竟现在的地铁大部分都是交流传动系统（其实就算是直流传动系统也需要斩波，一样含有高频成分），变频器和电机本身就会不断泄露出交变磁场出来。我们只需要用磁场传感器或者说空心线圈直接感应，就可以将这些电磁波转换为电信号。所以说モハラジオ这个东西其实原理并不复杂。做起来也不会非常困难。

既然原理已经明确了，电路又比较简单，俺这就稍微思考一下怎么解决。然后就动手自己设计了这么个电路，原理图（小东西并不想开CAD软件画，因为实在太简单了）如下：

灵魂原理图

实际上就是一个非常简单的共射放大器，被手机或者电脑的麦克风电源寄生供电。对拾音器拾取的信号进行阻抗变换和放大。

制作需要的部件有：

1、9018三极管（其实BC850之流更好，主要是我手上没几个直插的管子）。

2、600欧电阻。

3、1.8k电阻。

4、4.7uF电容。

5、453k电阻。

6、（可选）22p电容。并在9018基极与地上，防止手机串过来的GSM干扰。如果不愿意焊，那记得录音打开飞行模式。

7、一截4芯的音频线，可以找坏耳机剪。

8、漆包线、易拉罐、电烙铁、斜口钳和热熔胶枪之类的工具和耗材我就不用说了吧（滑稽）

9、（可选）洞洞板，不愿意买可以学伊朗唐马儒搭棚，没影响。

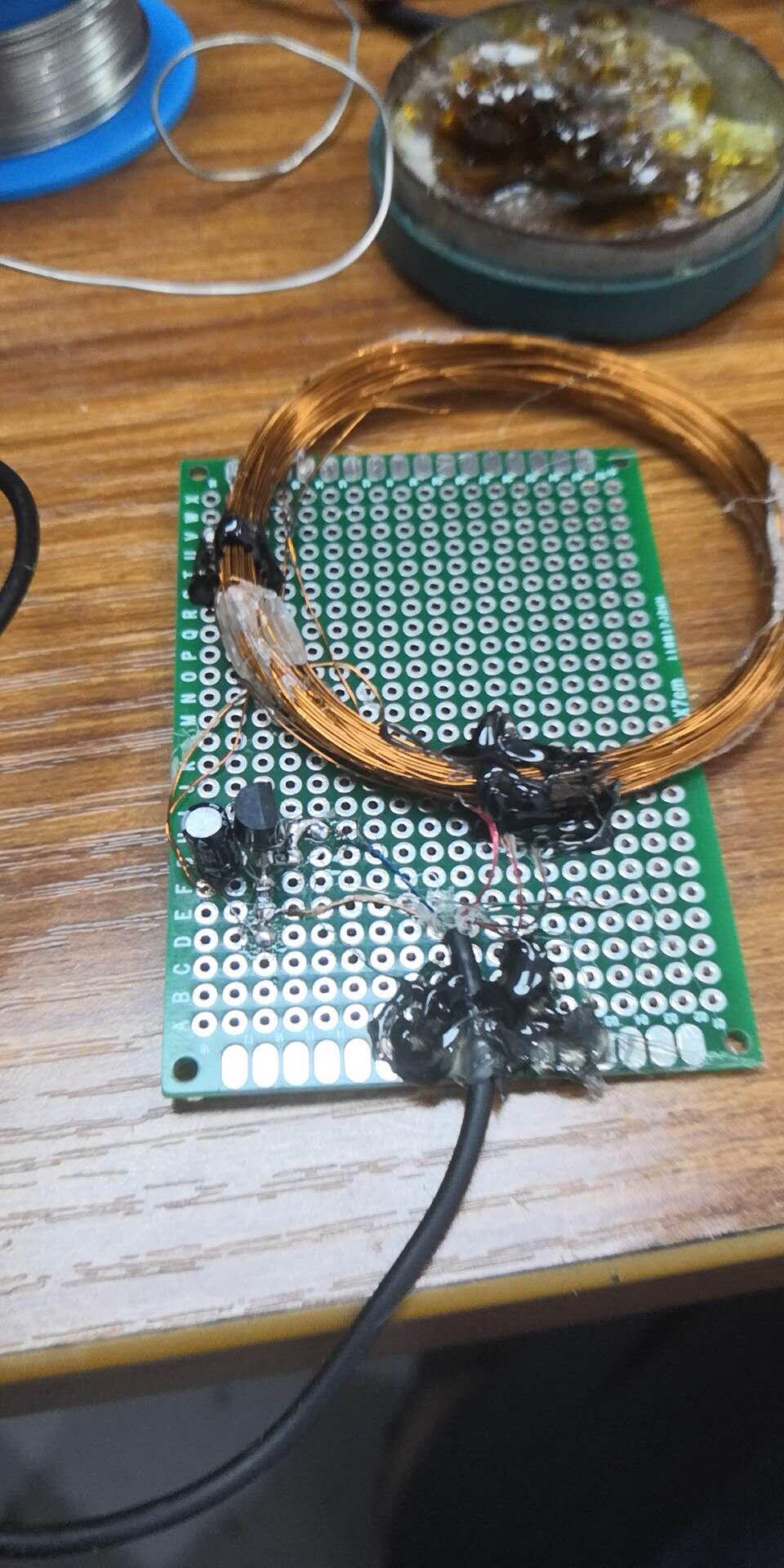

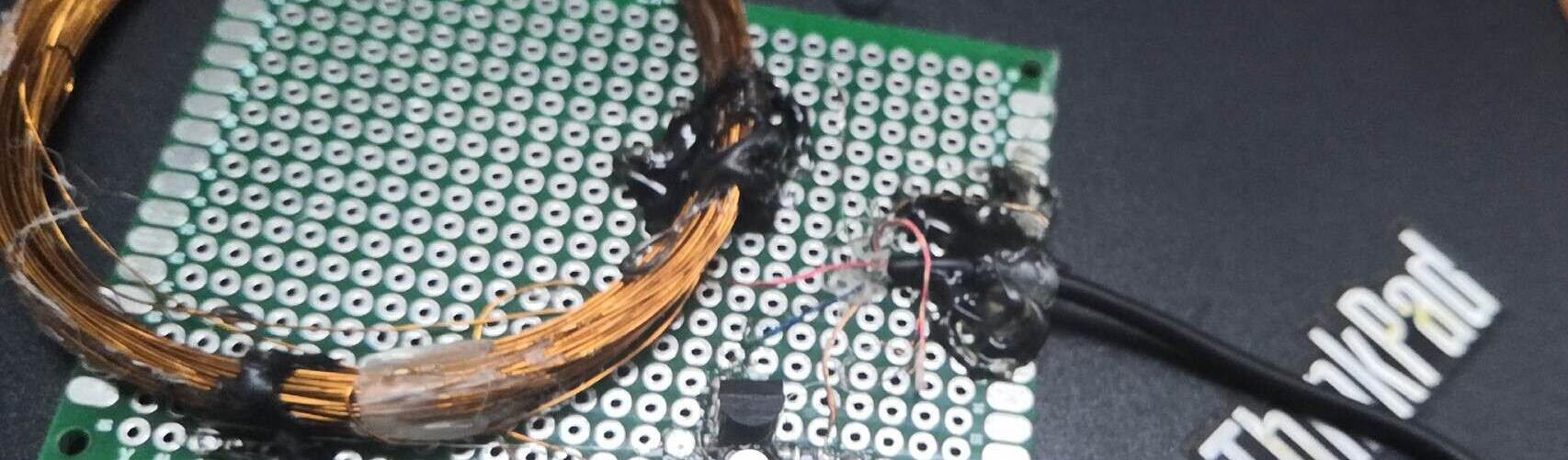

这些电子零件都非常好买，本地电子市场基本只需要几块钱就可以买齐所有零件。成本极低，效果还是不错的。拾音器线圈取适量漆包线在可乐罐上绕100匝后用热熔胶定型即可。组装后的效果如下：

具体使用方法也很简单：

只需将音频线插入耳机口，打开录音机APP。点击录音，然后等司机开车停车，即可。只是使用的时候请务必在人少的时候进行，否则容易堵塞交通。并且使用者脸皮一定要厚！

所以作为好孩纸，我就在今天晚上人少的时候使用了拾音器。

录音效果和再现的效果 如下​

可见录音效果还是相对较好的。

不过我在录音的时候拾取到了迷之300Hz干扰，并且没有找准位置。效果并不是特别理想。也许将RFID线圈粘在鞋底，然后加入额外的放大电路后推动一个耳机，就能够便于找到变频器的具体位置和最好的信号位置。并且并不会引人侧目和堵塞交通。待我时间充足的时候来做这款拾音器和再现声音的变频器吧。
