微带线与带状线通俗的说法即表层走线与内层走线。两种走线方式因为介质和参考面不  同，会有明显的差异。

 对于长距离的高速信号走线，尤其是背板之类的，尤其需要考虑损耗带来的影响，避免高频分量过多损失掉。因此在布线前期就需要规划选择一个合适的走线层，进行信号传输。

 在这里利用 ADS 演示如何分析两种走线模式谁更优秀，更适合高速信号。

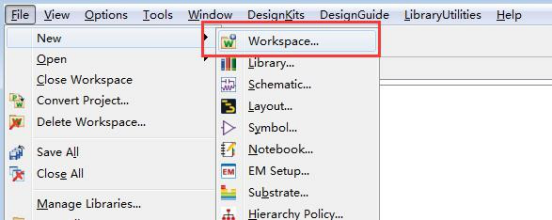

 1. 建立工作环境

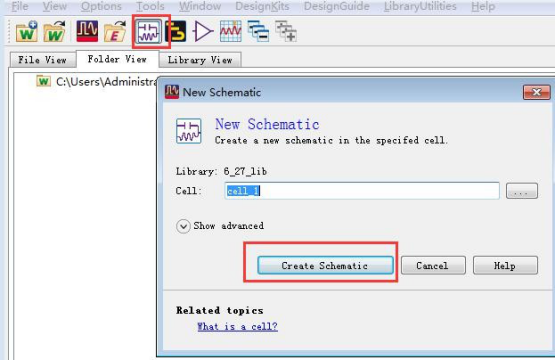

2. 新增原理仿真

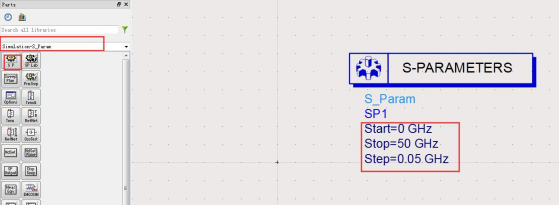

3. 放入 S 参数仿真控制器，并设置仿真频率与扫频间隔

 4. 放入传输线模型，这里使用两种传输线模型，分别是表层走线（覆盖阻焊，考虑阻  焊带来的损耗）与内层走线。

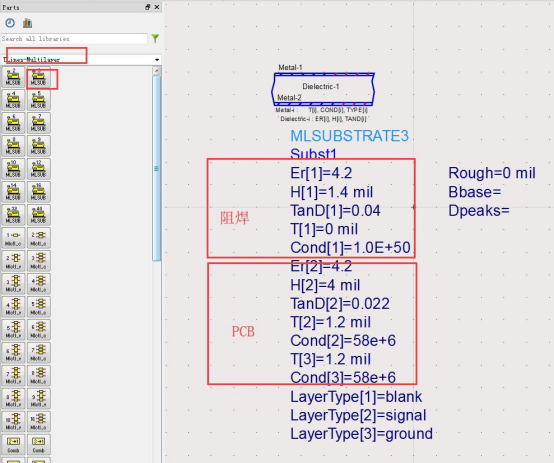

 首先放入微带线模型，调整参数。

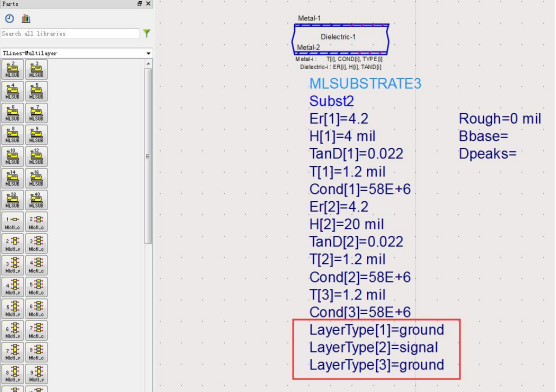

放入内层走线模型，调整参数。

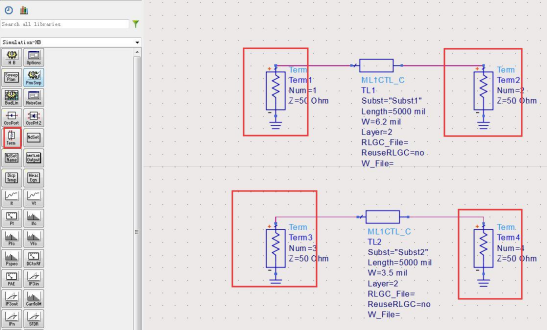

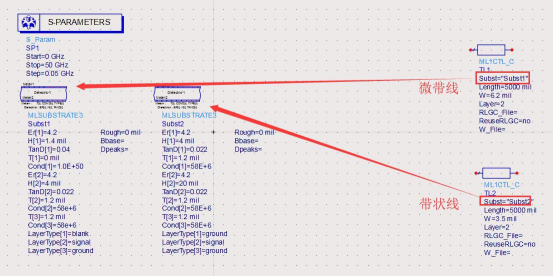

5 .放置我们需要分析的走线，假设此次分析走线长度为  5000mil，分别放入表层与内层同样长度的走线。同时更改线宽，使得内层与表层阻抗均为 50Ω，排除反射造成的损耗对我们结果的影响。

6. 放入 S 参数的测量端口

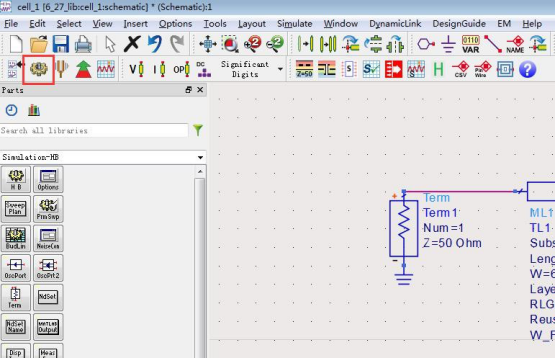

7. 点击按钮开始仿真

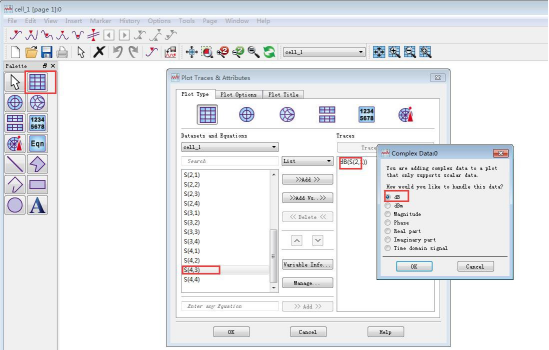

8. 点击加入我们需要观察对比的信息。

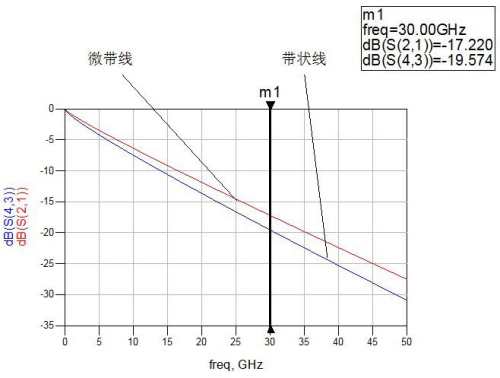

 9. 观测结果可以发现，我们的微带线（S21）损耗小于带状线（S43），因此此时微带线有更小的传输损耗。

之前我们的仿真都是基于普通 FR4 的板材，而对于高速信号我们通常会使用高速板材，高速板材会有更低的损耗角正切，也就是常说的 DF。我们在这里尝试将板材的损耗替换为高速板材。而高速板材又有很多种，其损耗角正切也各不相同，因此我们使用  调谐功能来观察不同 DF 值板材，在长度 5000MIL 下微带线是否仍然具有优势？

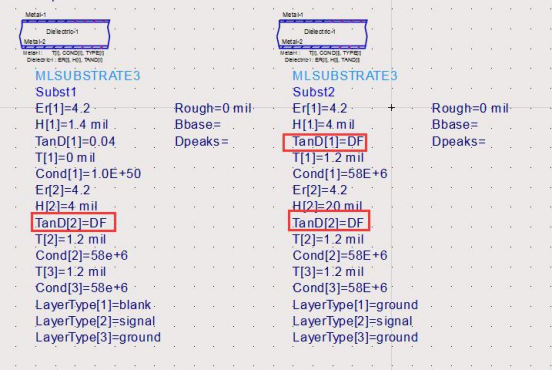

10. 将板材损耗值改为变量 DF，对于阻焊的损耗，我们不做修改。

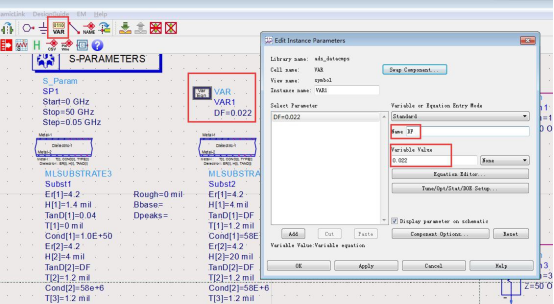

11. 放入数值控制器，双击进入详情页面，将名字改为我们的变量名，并赋予初始值。

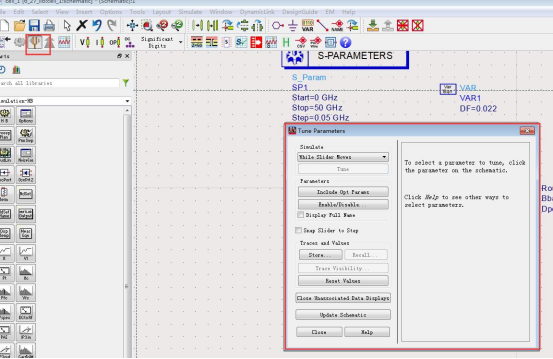

12.点击仿真图标，再次进行仿真，此时由于初始值 DF 和之前的一样，所以仿真结果没有差异。现在我们尝试改变 DF 值，点击调谐按钮。进入调谐功能。

13.鼠标单击需要改变的值，此处我们点击 DF。

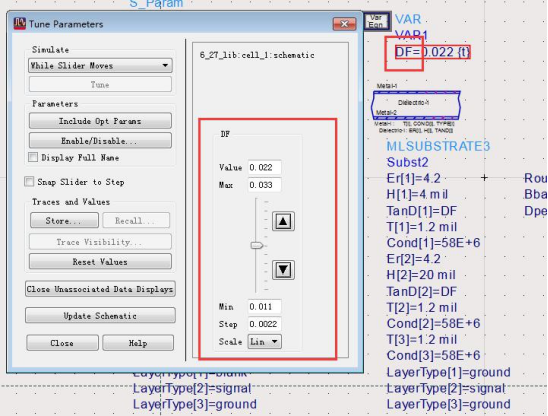

14. 设置最大最小值，此处我们设置最大为普通 FR4 的 0.022，最小为 M6 板材的 0.002.

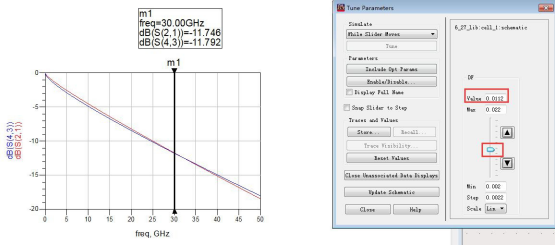

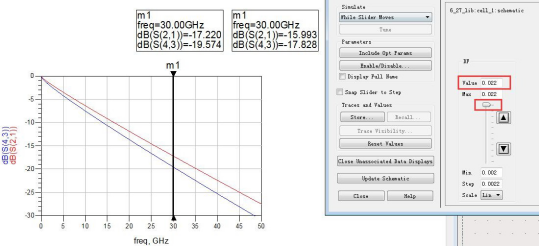

15. 拖动最大和最小之间的滑块，即可在仿真结果页面看见不同 DF 值情况下微带线和带状线的对比。

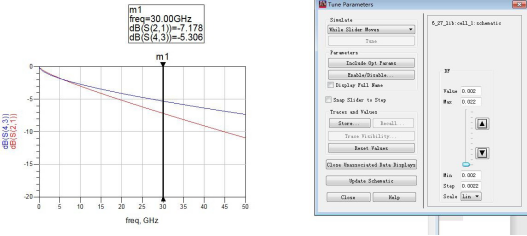

对比结果，可见选择了高速板材之后微带线阻焊带来的影响越来越严重，其传输性能逐  渐被带状线超过。板材的 DF 值越低，微带线落后就越大。

在实际的高速 PCB 设计中，绿油带来的损耗不可忽视，在已选用高速板材的情况下， 通常建议长距离传输的高速信号走在内层，此时有更小的传输损耗。
