由于工作需要，出差是家常便饭，所以对“超”便携设备特别关注，连日常办公用的都是8寸Windows掌机。
忙碌完一天，临睡前在酒店房间内打会游戏，放松一下，已成为一种固定娱乐。
目前便携PC的核显性能稍弱，包括笔记本和Windows掌机，尚不能流畅运行所有最新游戏。
为了在有限的娱乐时间内获得更高品质的享受，一个便携式显卡坞就成了刚需。
起初我选择的是在售显卡坞中最小的Sonnet MXM坞，占地面积约为一片面包。
唯一的缺点，即使海淘价格也过于昂贵。

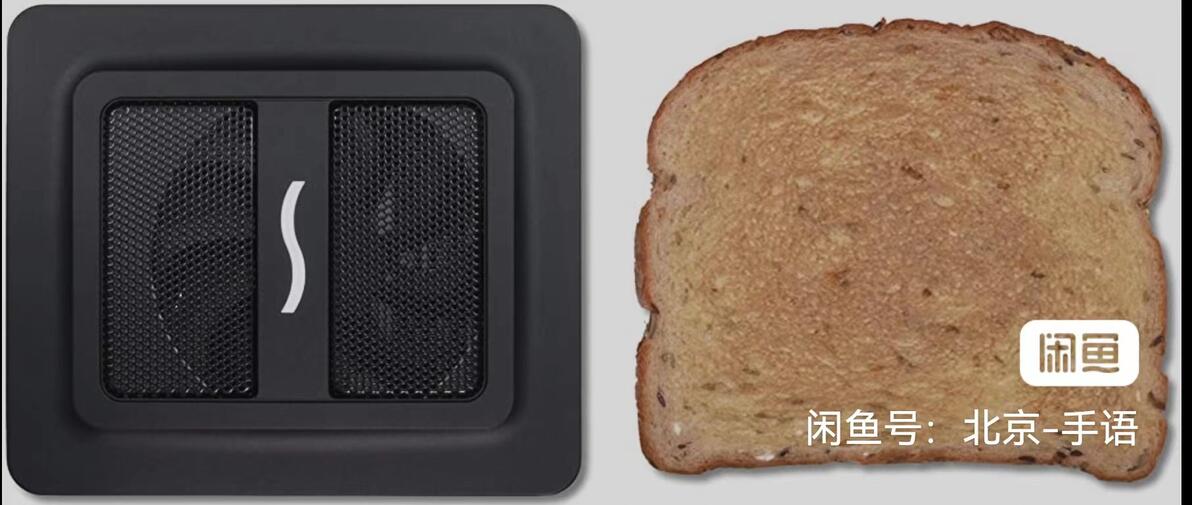

一片面包大小的Sonnet MXM显卡坞
RX5700的性能完全足够掌机使用，当初入手时想的是“一坞在手 天涯海角”，实际上现实还是骨感了点。

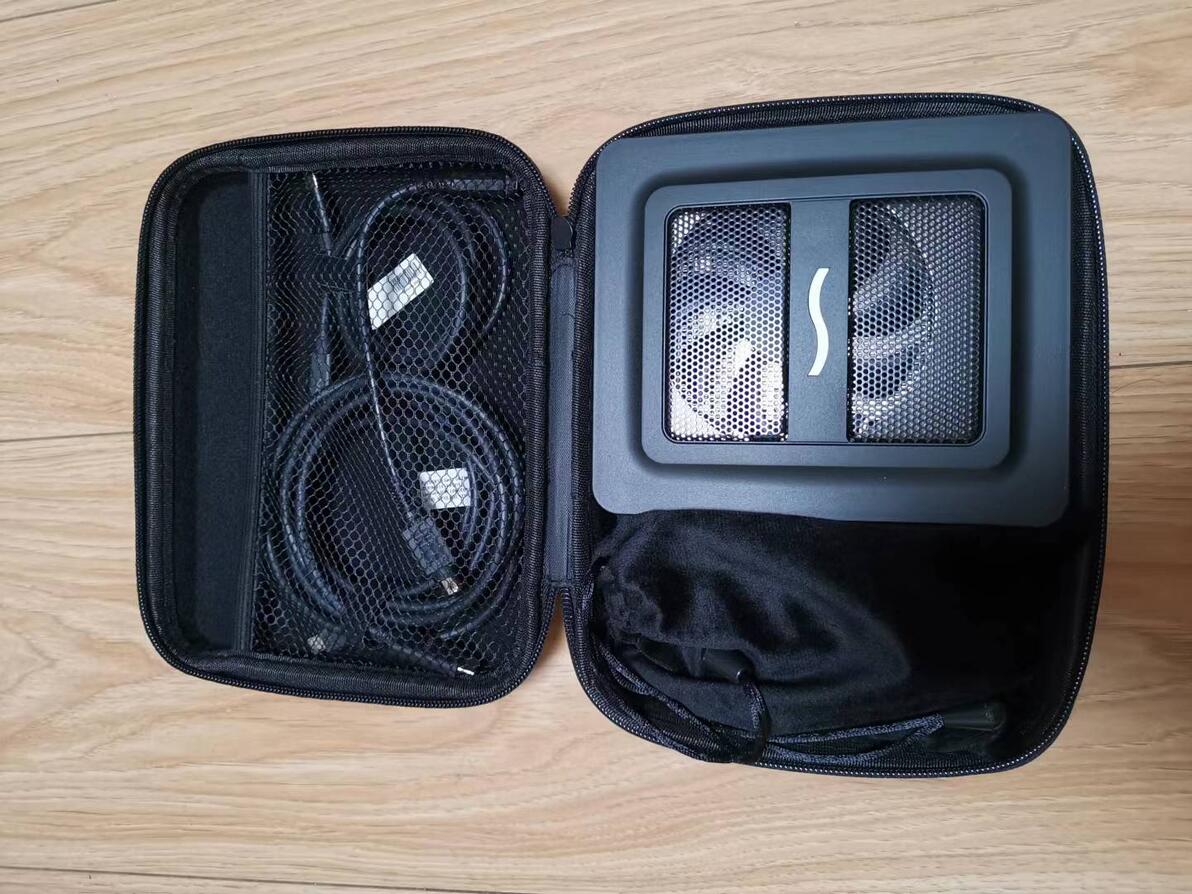

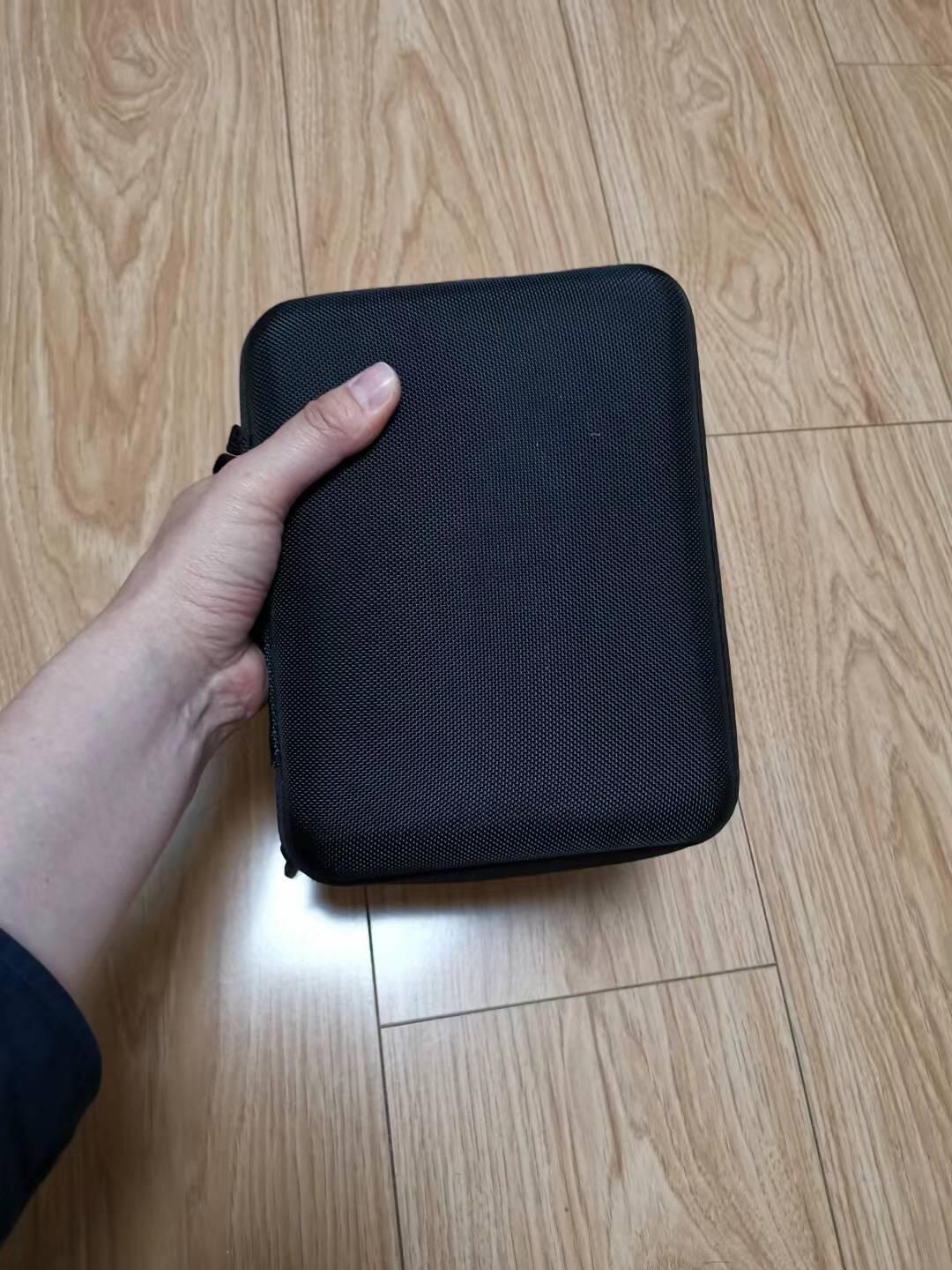

收纳盒尺寸记得是210*160*60mm，1L变2L了...
连电源包一起只有2L，和一众ITX机箱尺寸的显卡坞来比也算轻盈小巧，不过这玩意儿在箱子里还是要占挺大空间。

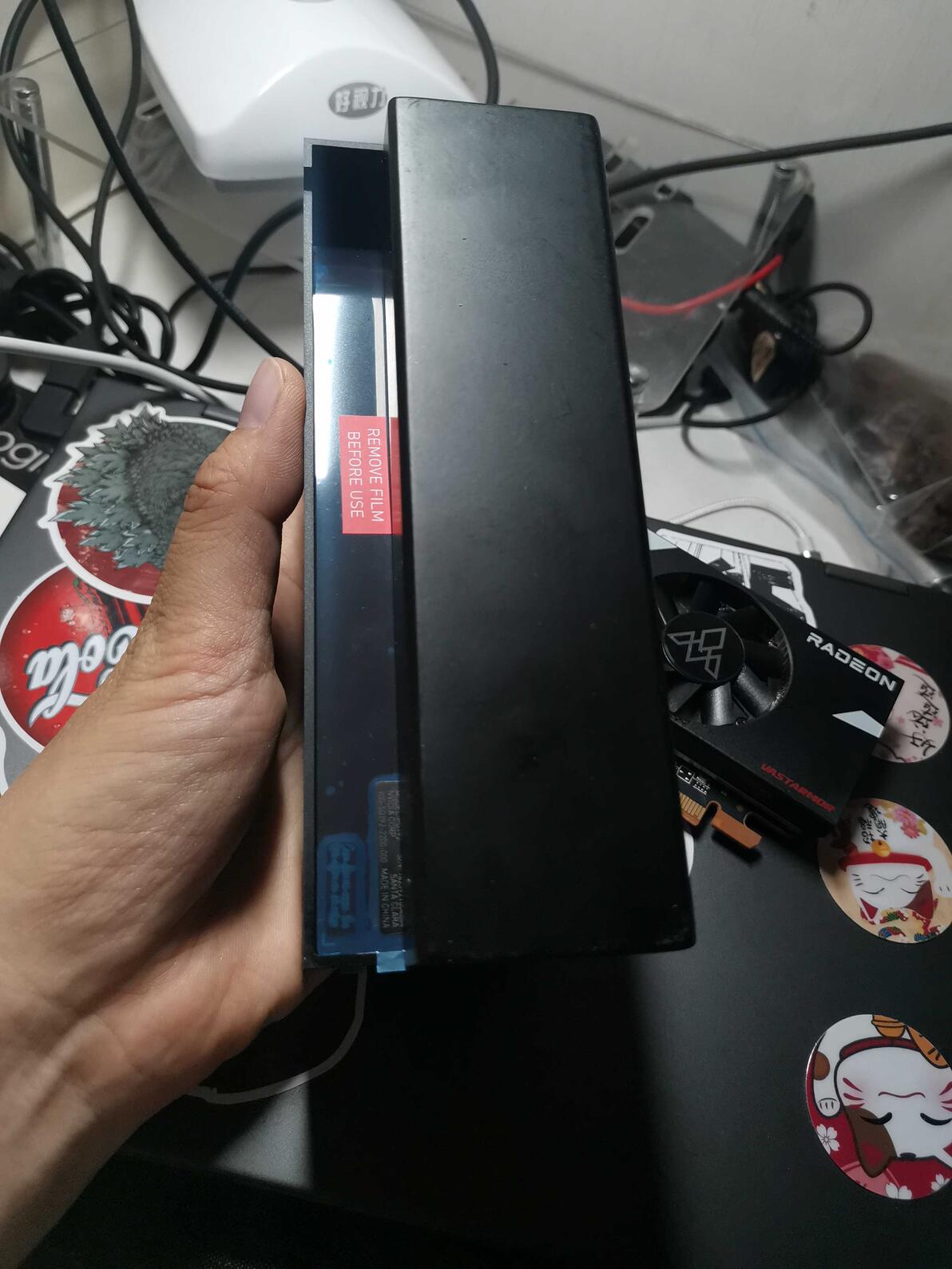

握手里不算大，放箱子里挺占地儿。
偶然间，在国外某论坛看到大神REVOCCASES的DIY作品“A tiny portable 0.6L Thunderbolt GTX 1650 eGPU”，深受鼓励，原来自己做显卡坞也是可行的。
文内不让放外链，只贴2张成品效果，供大家体会我初见时的震撼。

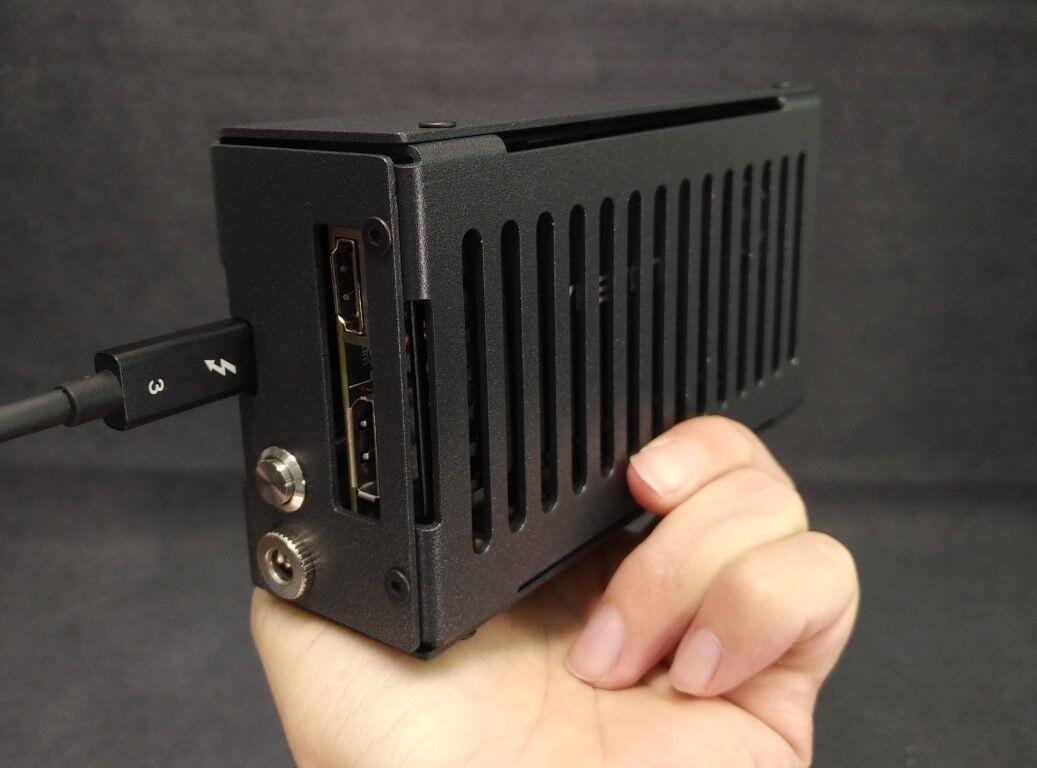

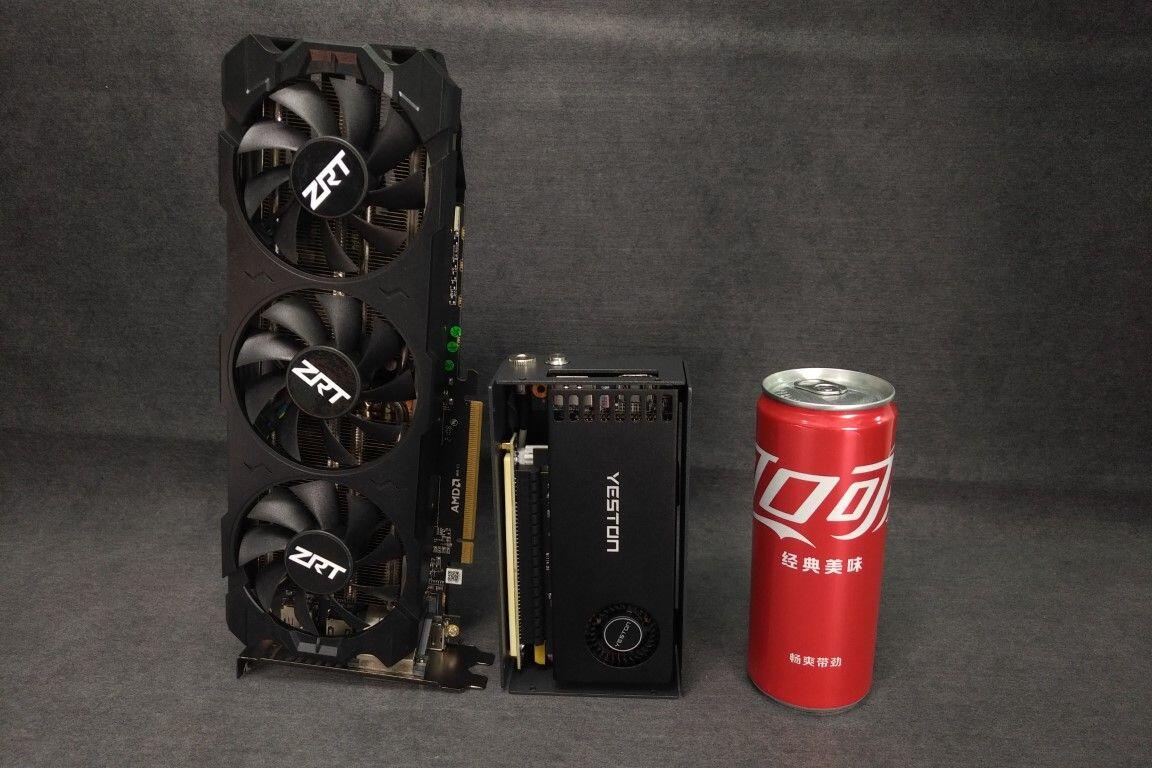

什么叫真正的便携
什么才叫便携？人家这才叫便携。
总感觉大神也在国内，不然买不到国内特供包装的可乐。
我决定挑战一下子，咱也做一个。
目标是“能做多小就做多小”，就设定为半高刀卡坞，反正每一代显卡（或每2代）都会更新半高刀卡这个品类，选择不多，但也不用担心未来升级。
新上市毫无性价比的RX6400就成了唯一选择。
多数人会觉得这是张亮机卡或更难听点“智*检测卡”，但对于漂泊不定的人来说，便携才是第一位的，性能足够让大部分游戏甚至在中高画质跑到1080P 45到60帧已经足够了，要的不多。
何况这也是RDNA2 12CU GPU，支持RSR的。

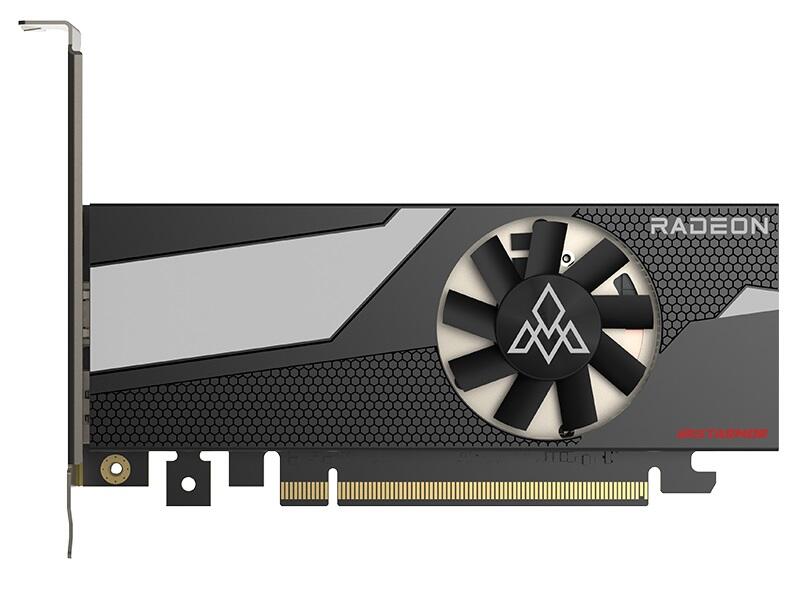

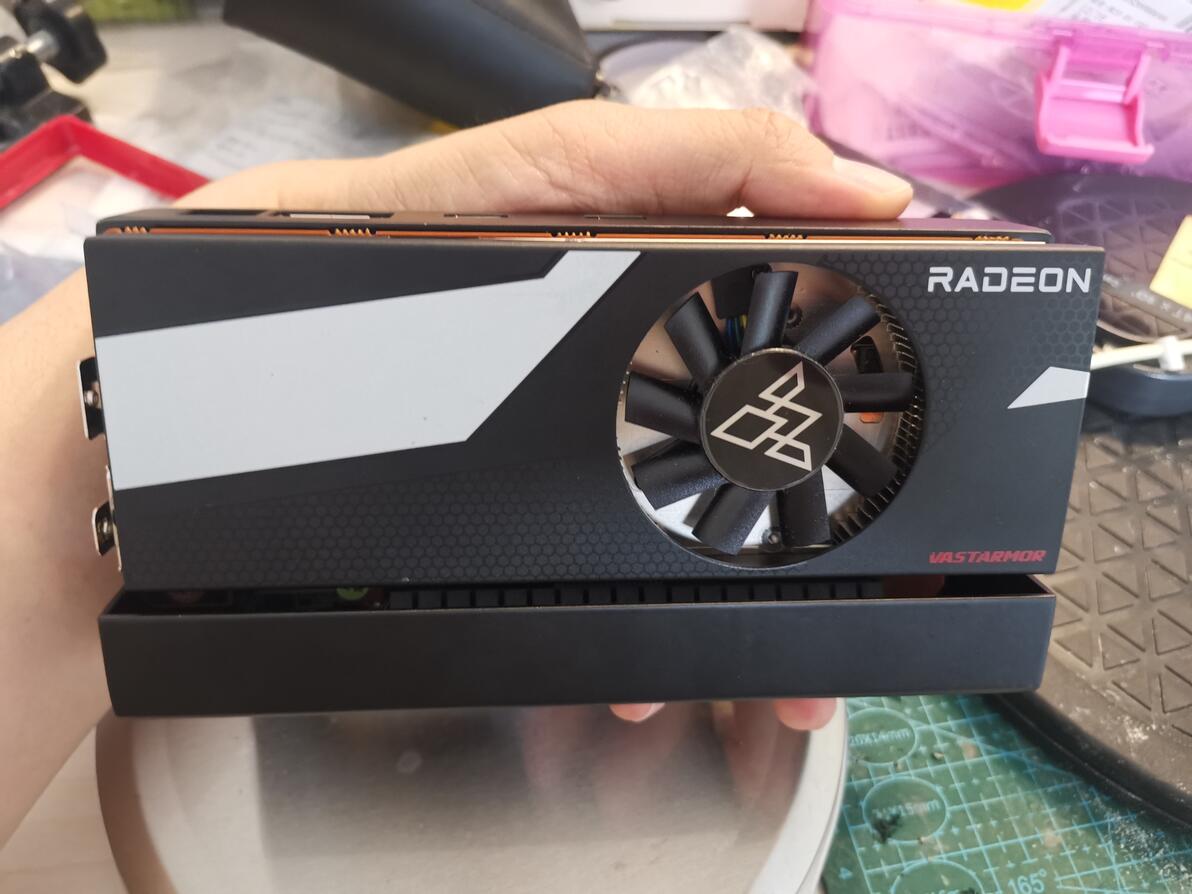

这么好看的小卡一定要露出来
显卡选定，其它部件布置总面积就不能超过卡面积，PCB布局就成了拼图游戏。
便携坞配便携PC，要求显卡坞必须提供至少60W PD供电，最好有两个雷电口，用于外接Type-C显示器或其他设备。
显卡之外，显卡坞由3大件组成：
（1）主控版，选了Intel公版设计，支持菊花链，双雷电口都可供电60W，能买到。
（2）DC电源板，12V输出120W供电，负责给显卡供电。
（3）自制外壳，材质任选，考虑到颜值，选了较贵的铝合金定制。
主控板和电源板由于布置空间限制，选择不多，没费多少时间。
由于没有经验，一边跟工厂咨询工艺细节一边设计，换了2版外壳设计方案，从兴奋到挫败，最后感觉“我又行了”。^_-
7个不眠不休的夜晚后，感觉良好了，“合手坞”壳体准备交给工厂制作。

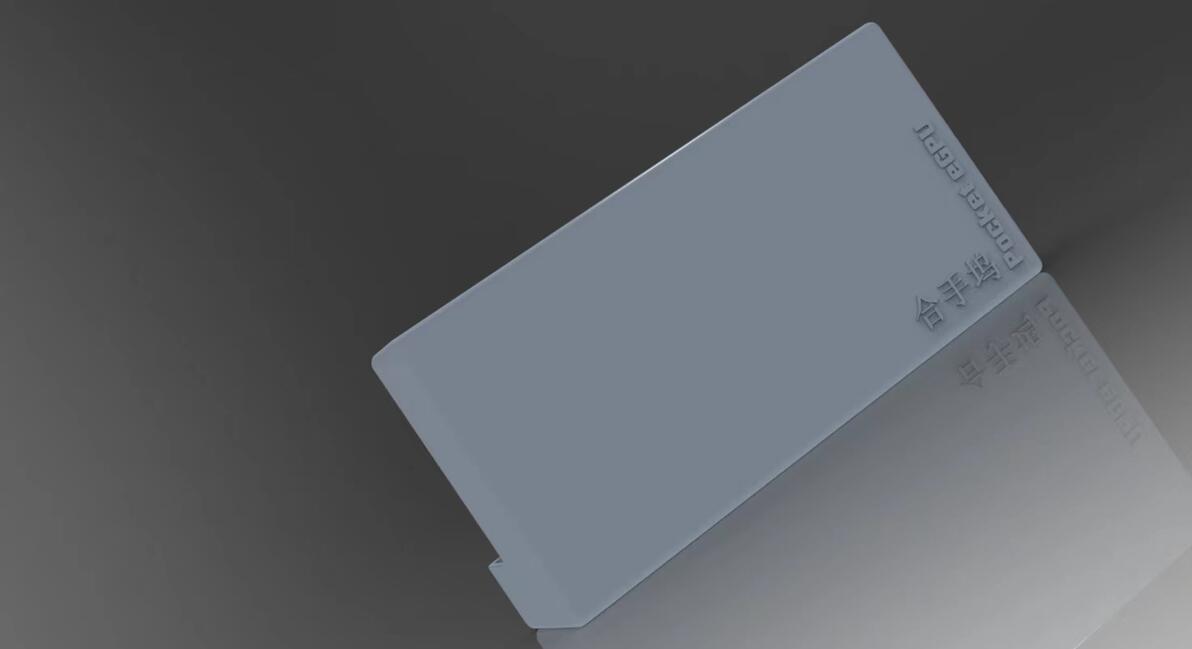

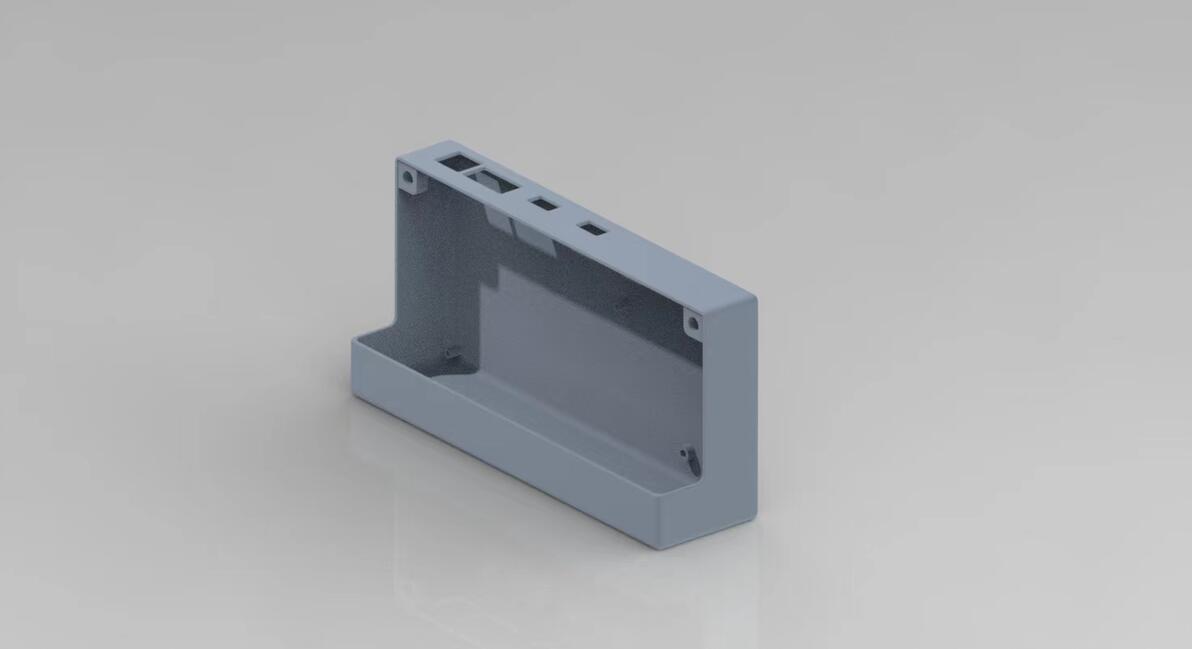

壳体渲染图 正面
壳体渲染图 背面
一周后，如愿拿到了壳体成品。这是中国制造的速度。
是的，快递在排队检测核酸时送达
白色也很帅气

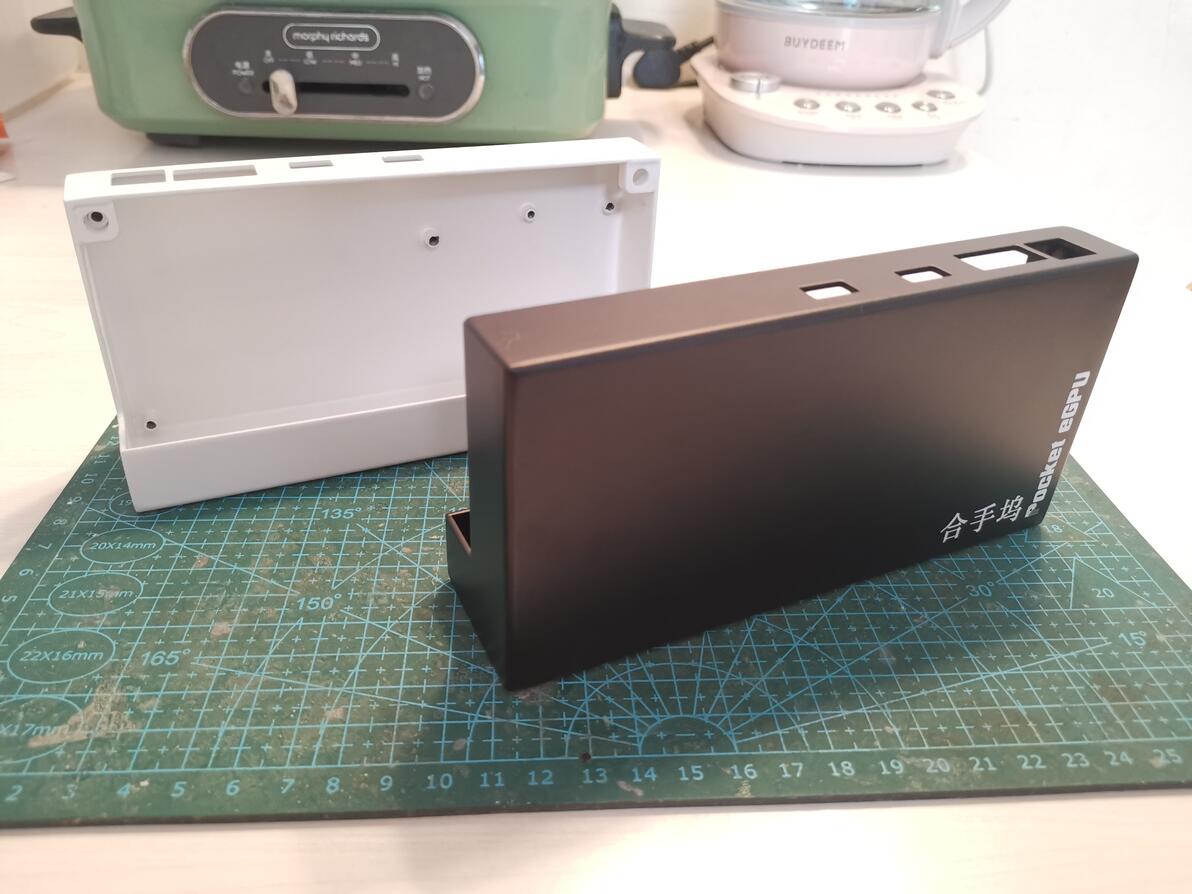

正面和反面

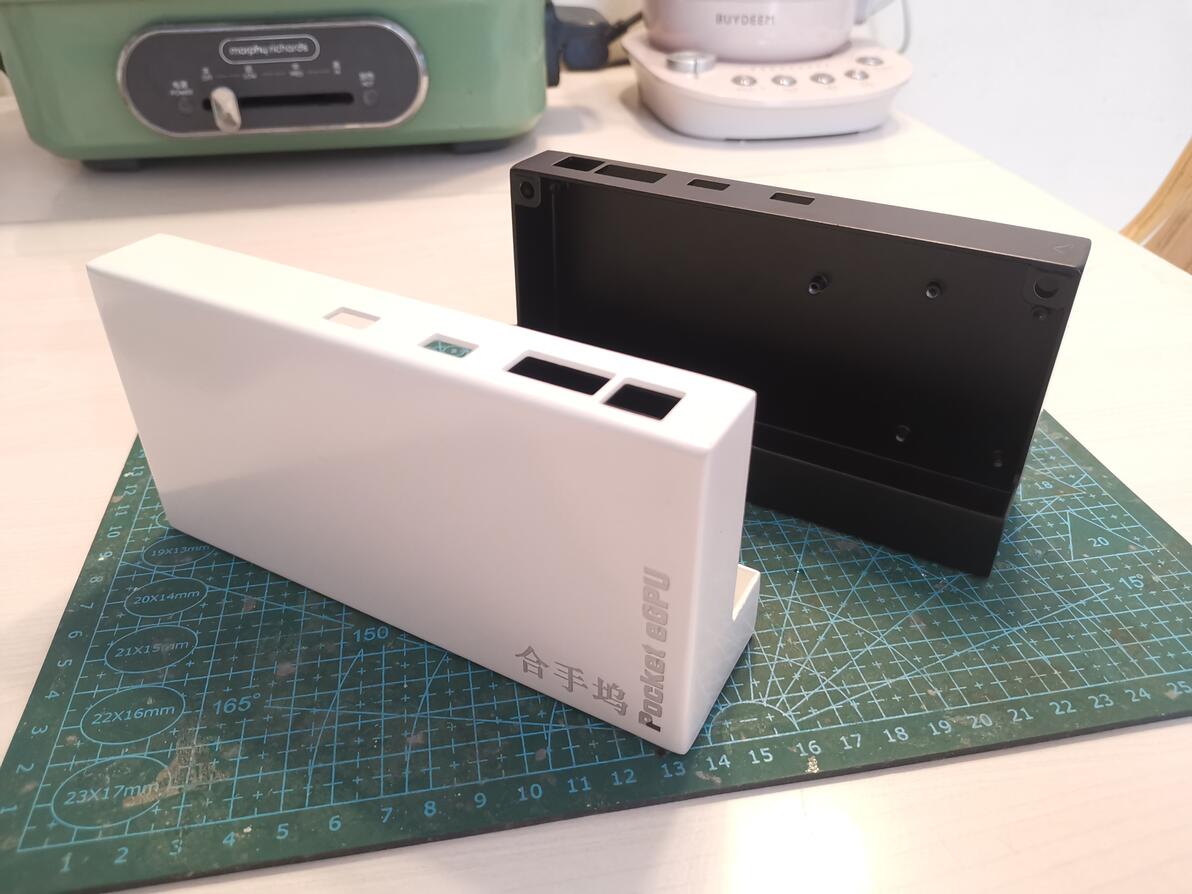

反面和正面

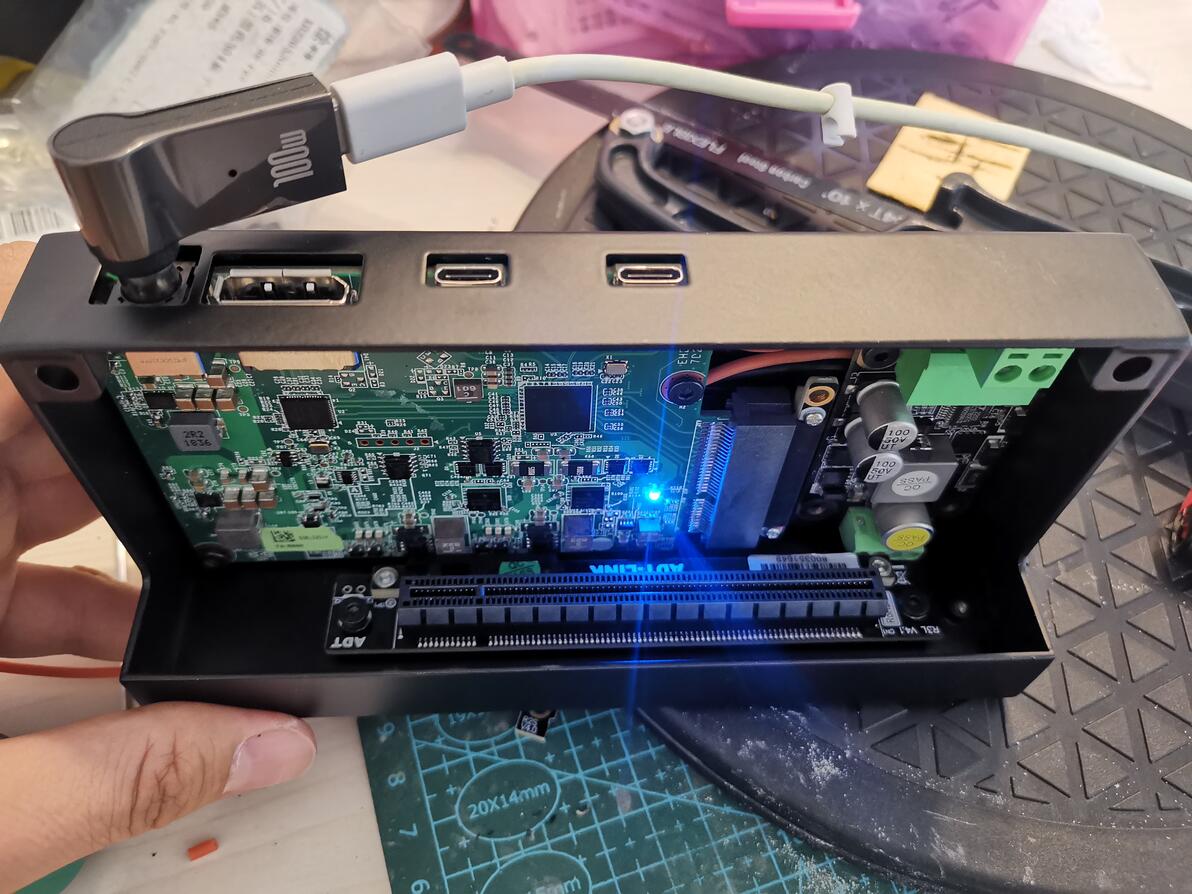

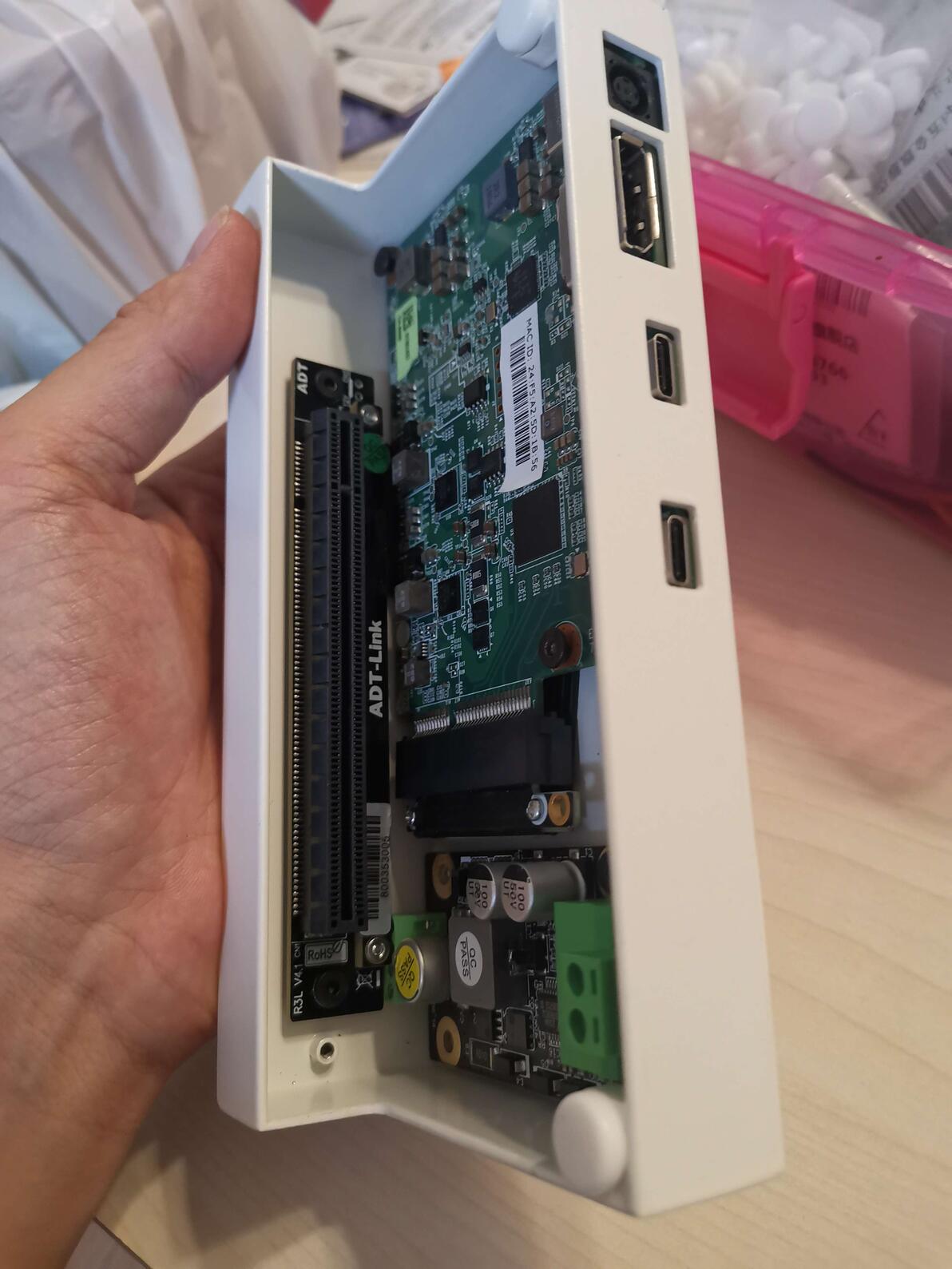

接下来的组装工作，并没有想象中容易。

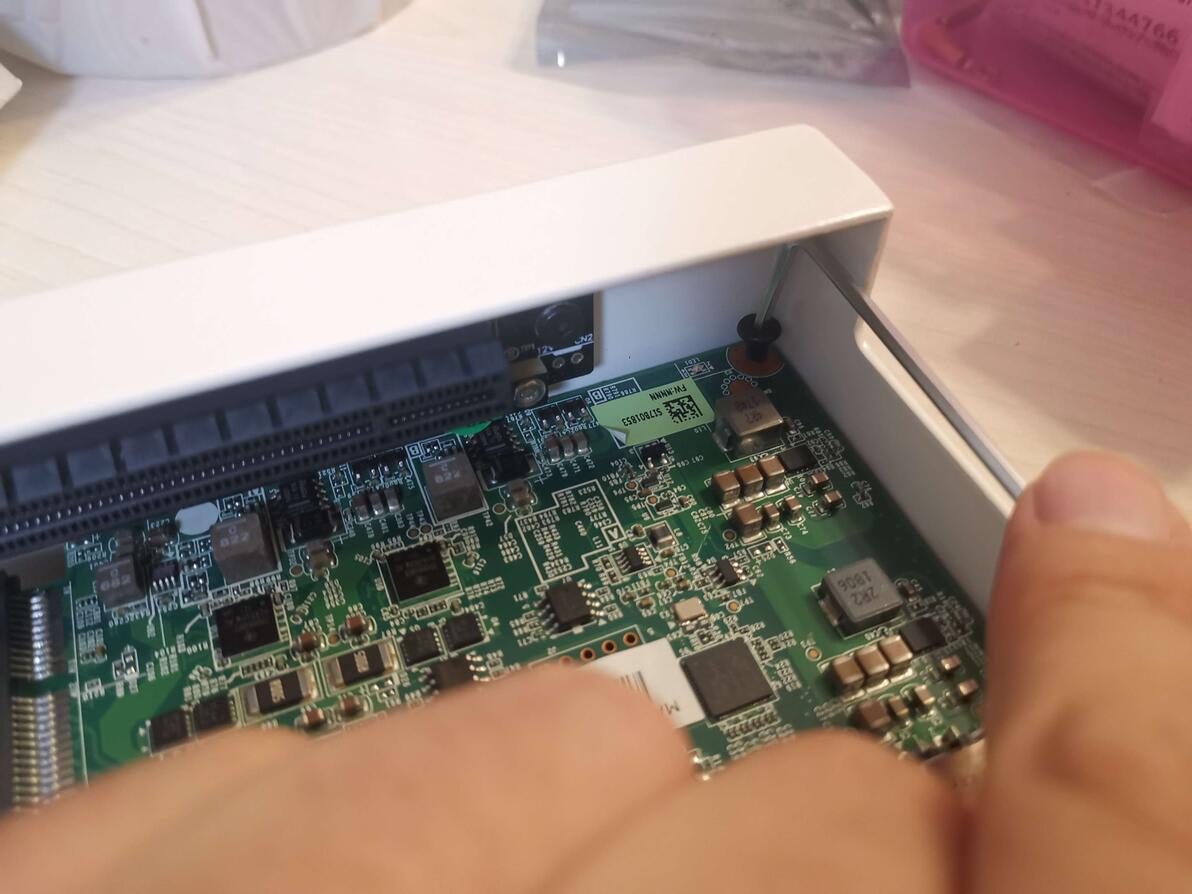

由于缺乏设计经验，为了尽量缩小体积，没有留装配余量，3块PCB必须按照特定顺序放入。

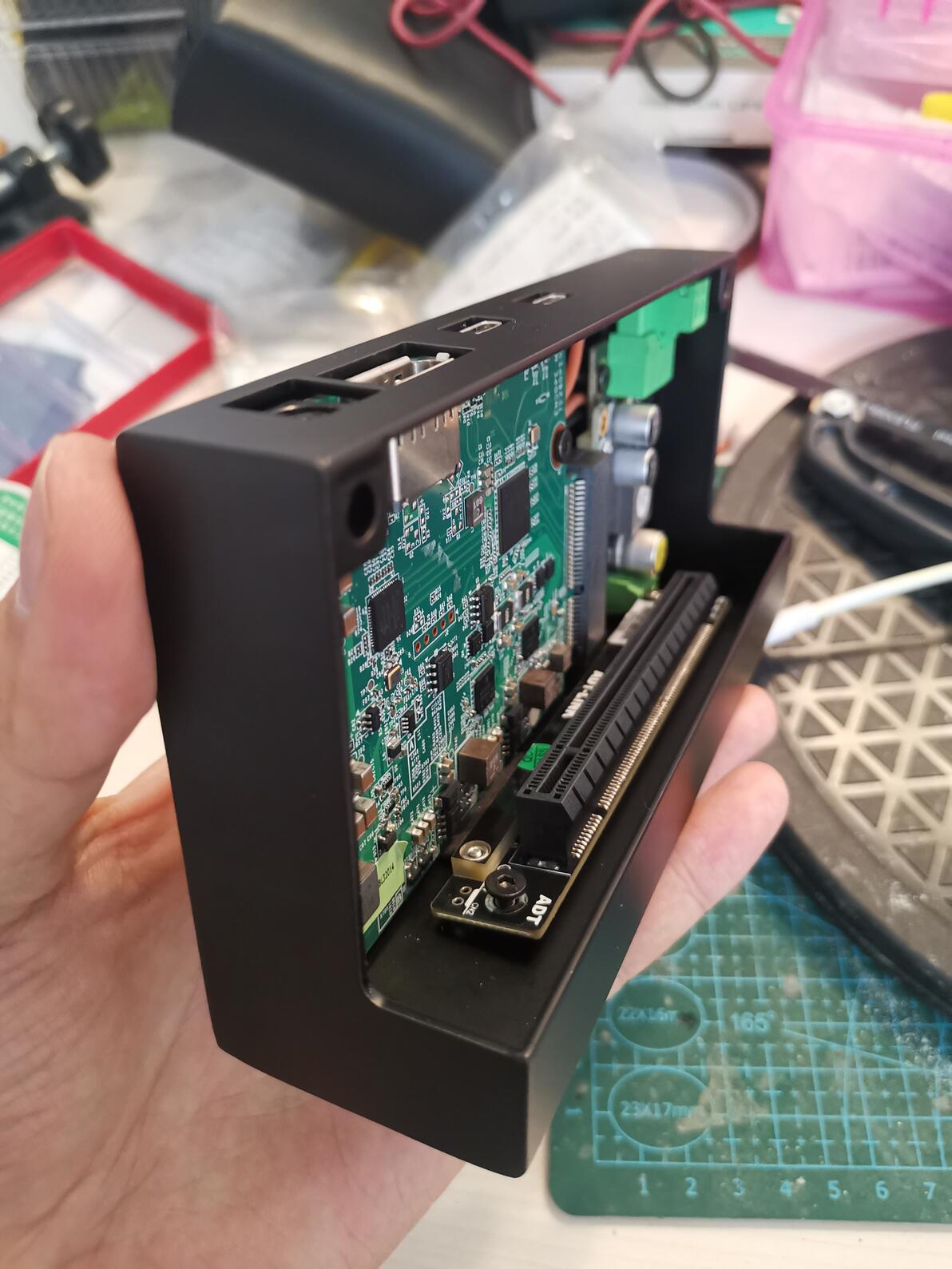

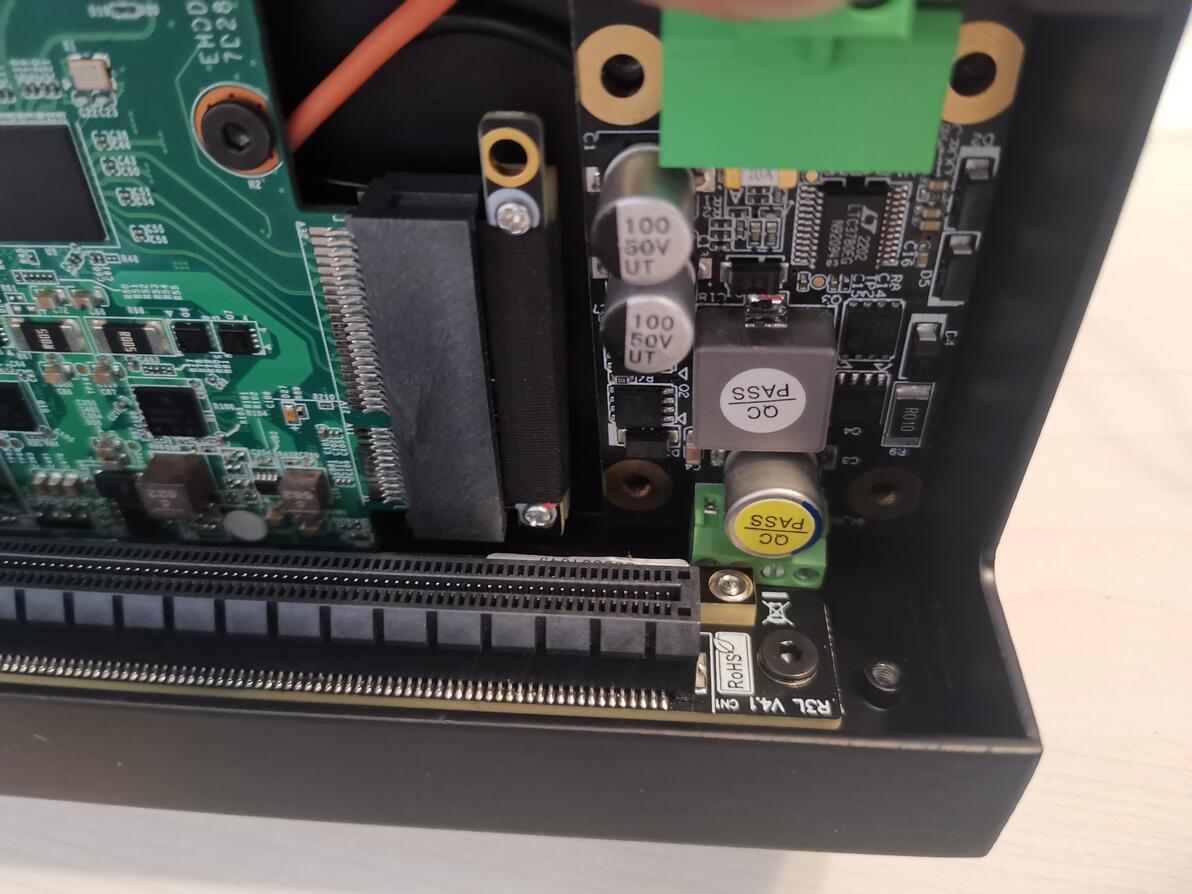

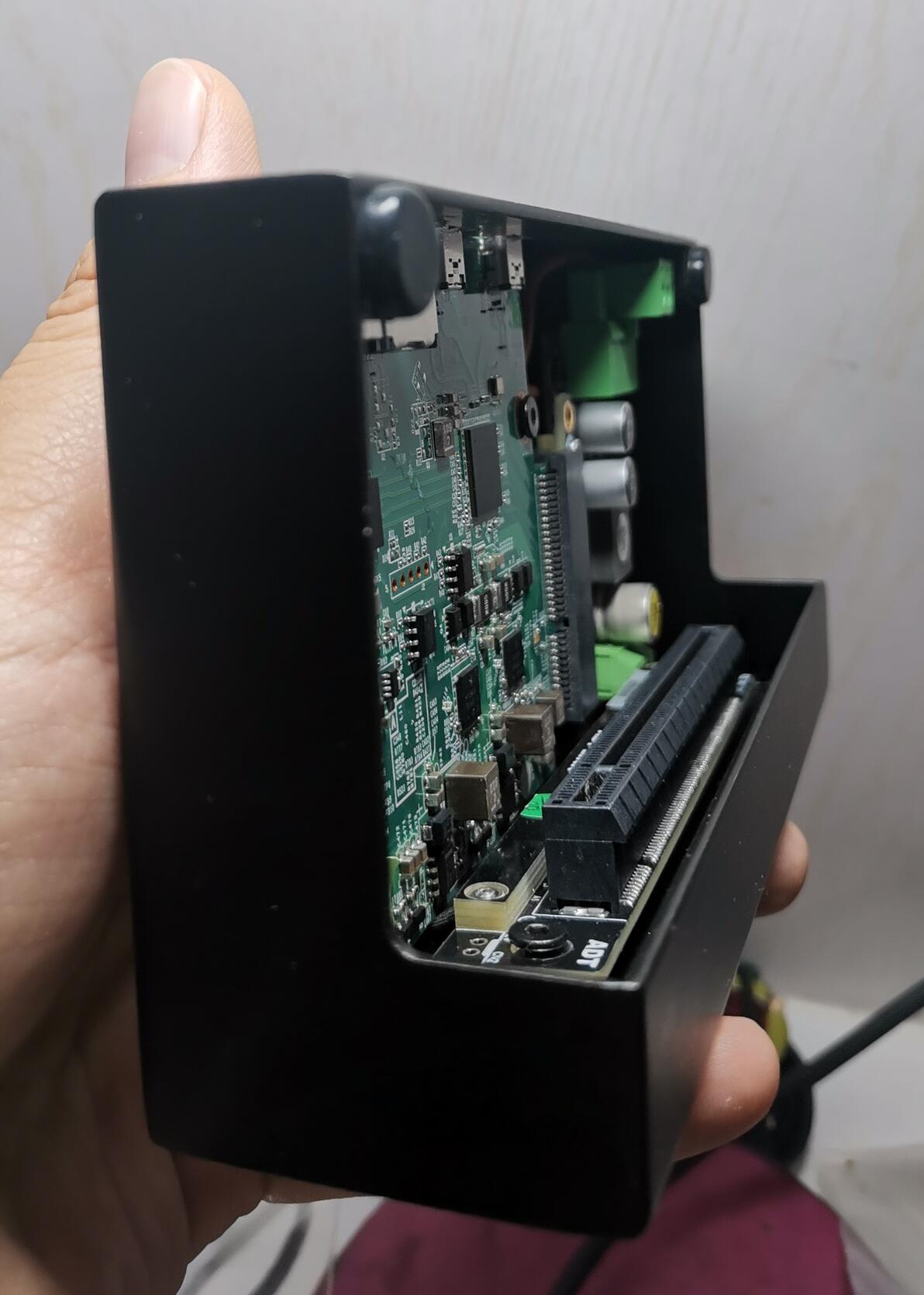

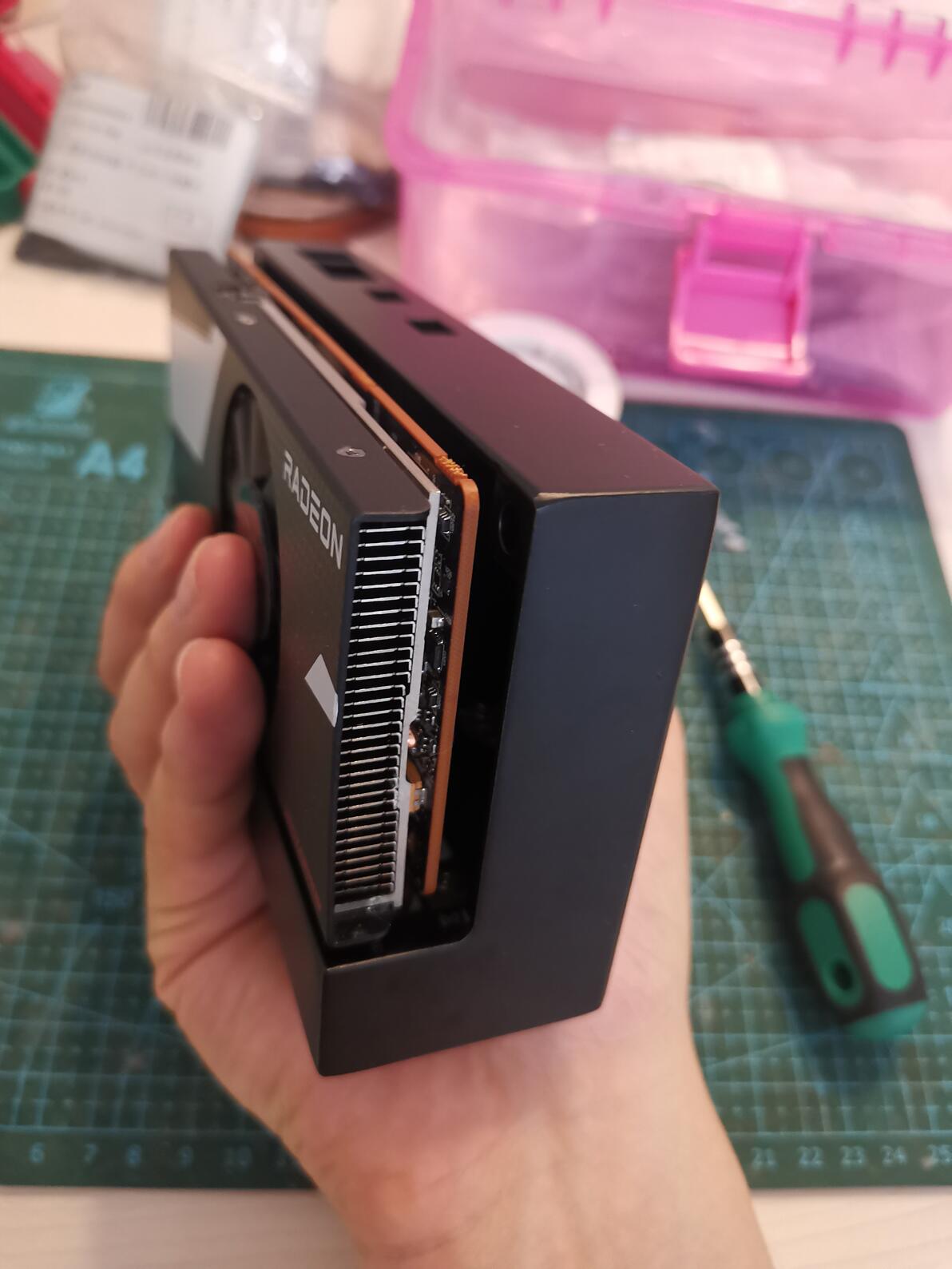

空间上已经尽力了
精确得像拼图游戏

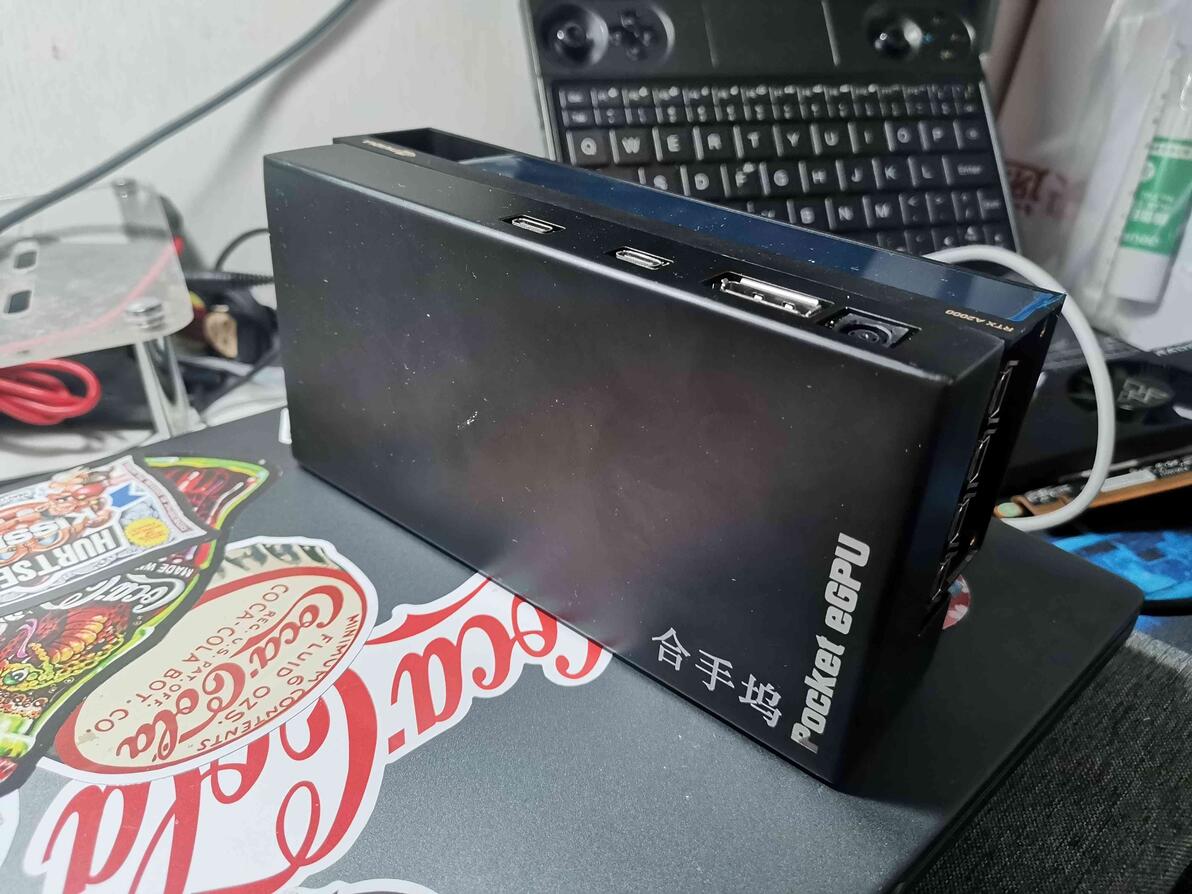

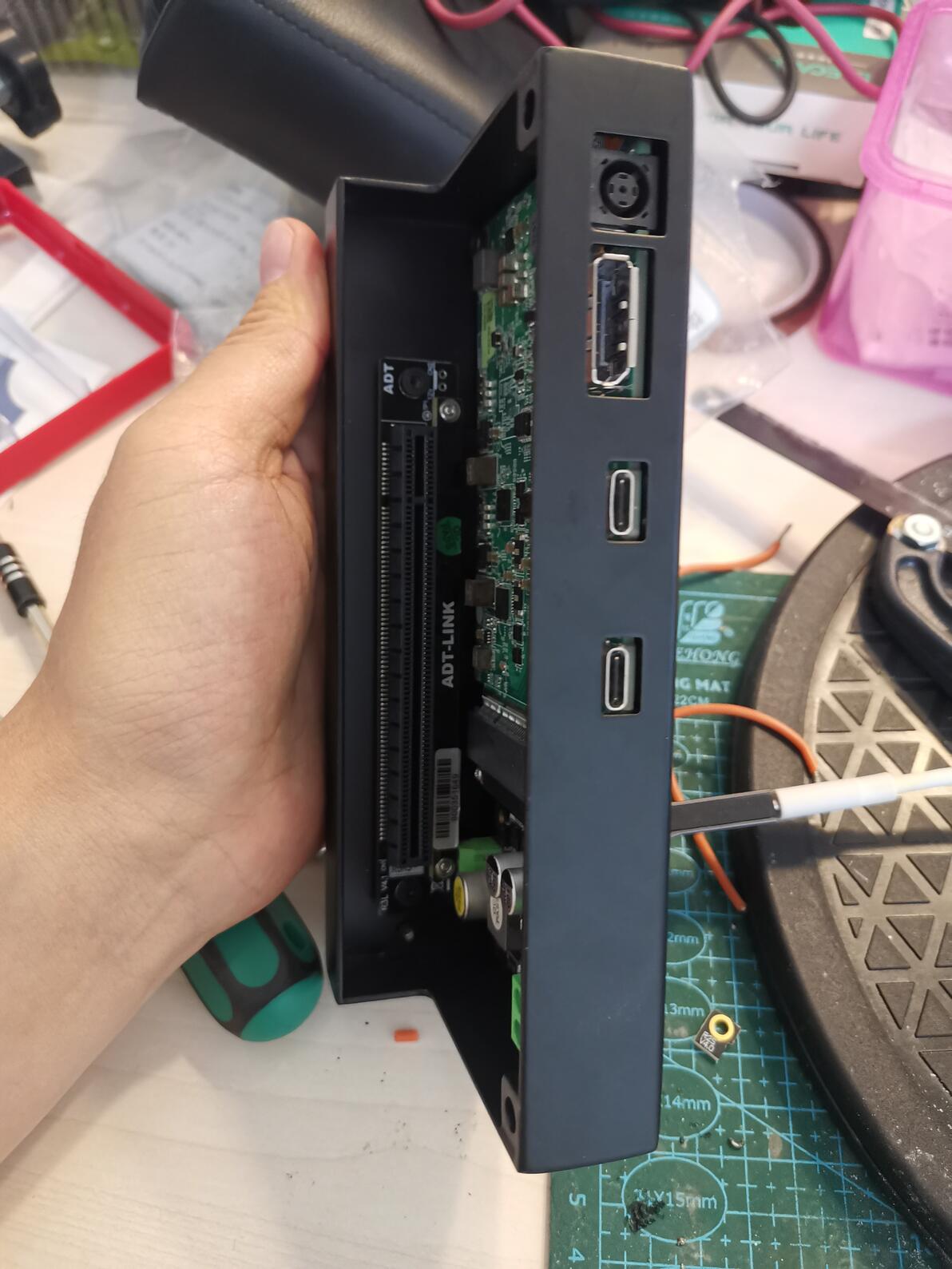

从上到下分别是DC7.4*5.0电源口、标准DP口、两个雷电口
从上到下分别是DC7.4*5.0电源口、标准DP口、两个雷电口
严丝合缝代表没留装配余量
考虑到显卡背部散热，以及部分有背板的“巨型”显卡，显卡PCB和壳体之间留了3mm的空间。
准备了3mm和0.9mm两种硅胶垫，用于平放时支撑显卡。
硅胶垫很软，手感很好，也很便宜。
3mm厚的硅胶支撑垫
最后一步，插卡上机测试。
毕竟是半开放式显卡坞，务必先插卡再上电，切记切记。

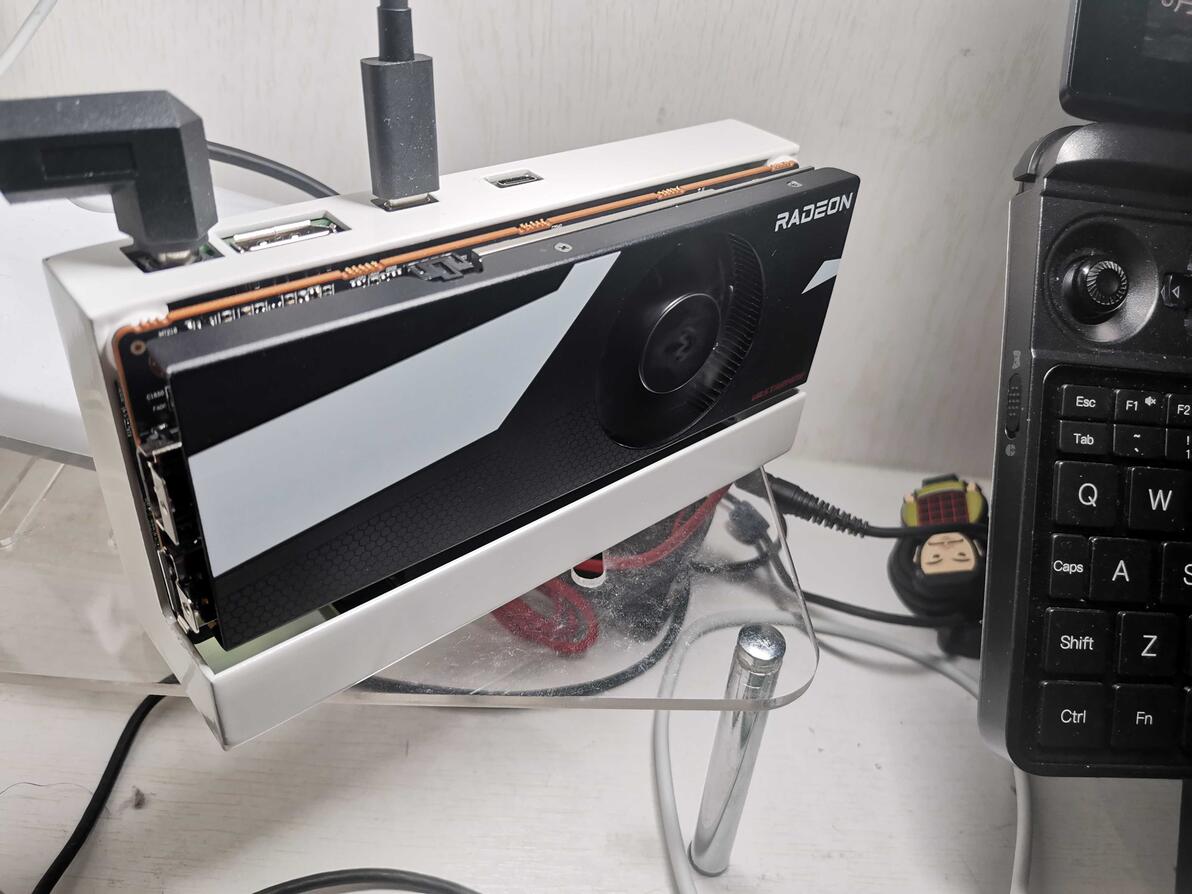

来看看成品效果：
上上
下下
左左
右右

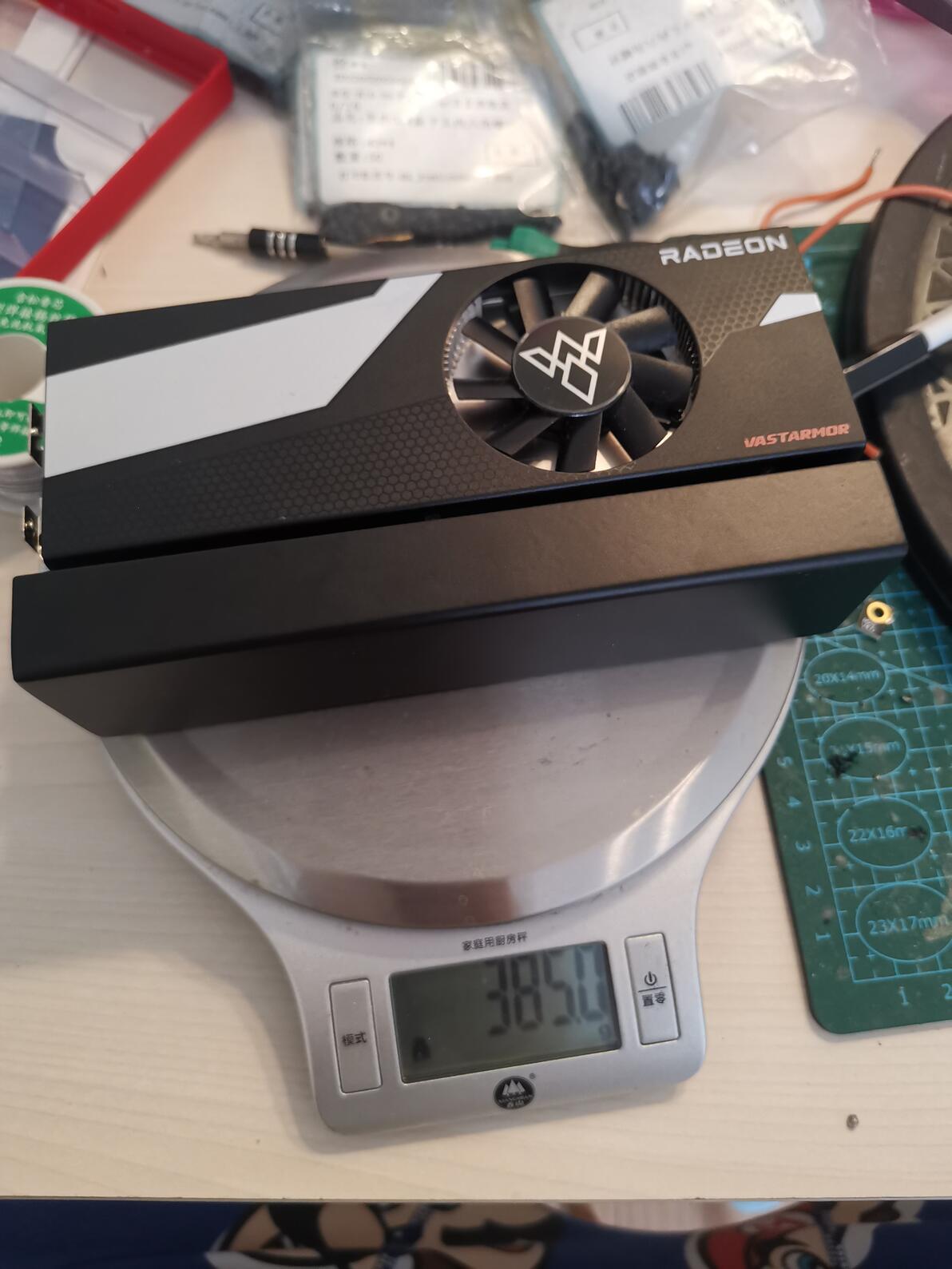

装配后含显卡总重385g，羽量级显卡坞。
羽量级选手

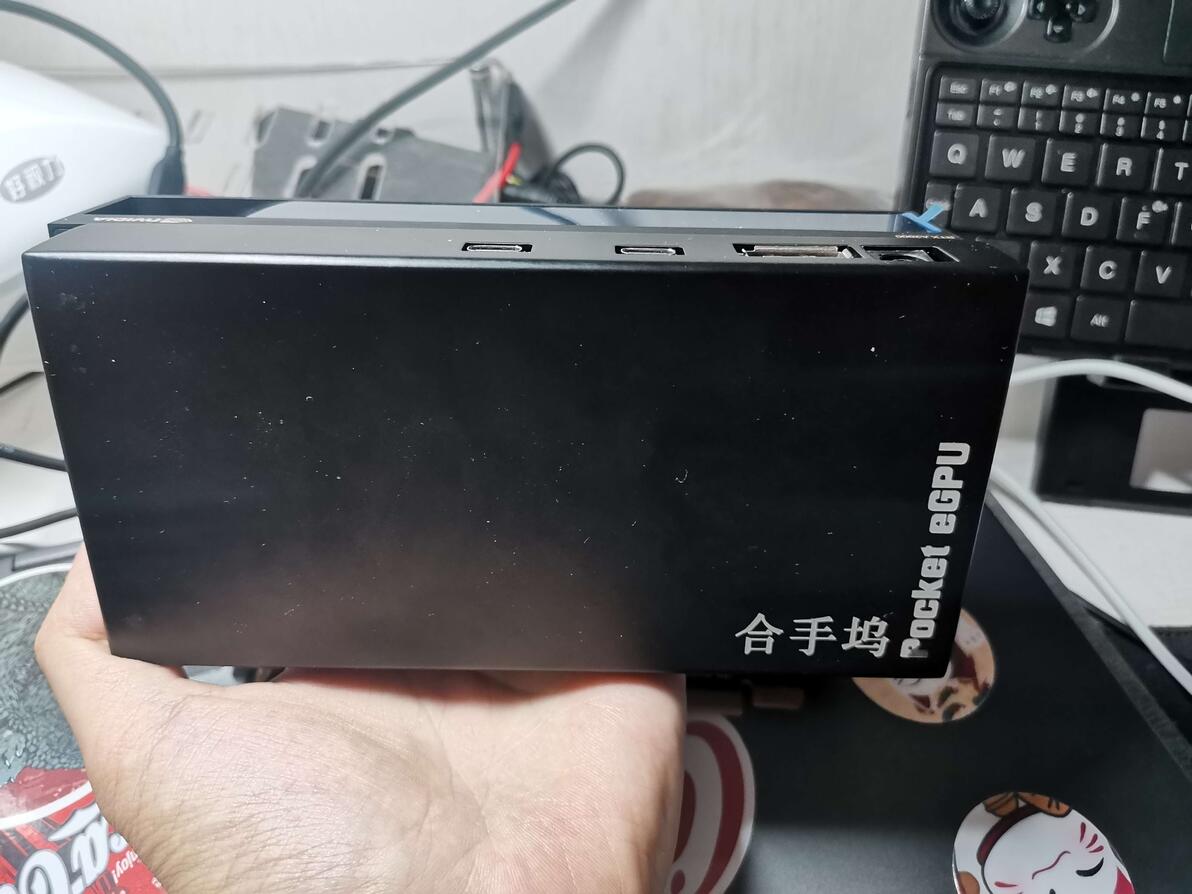

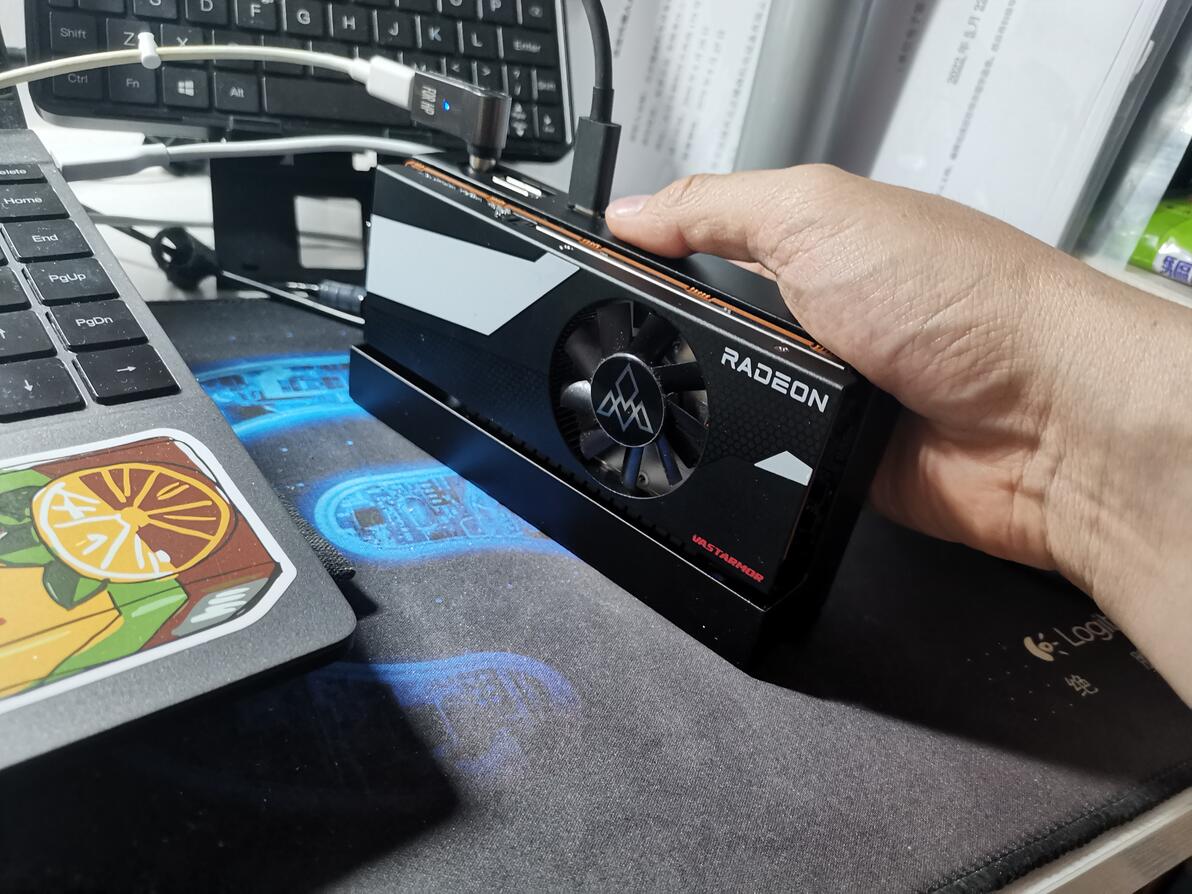

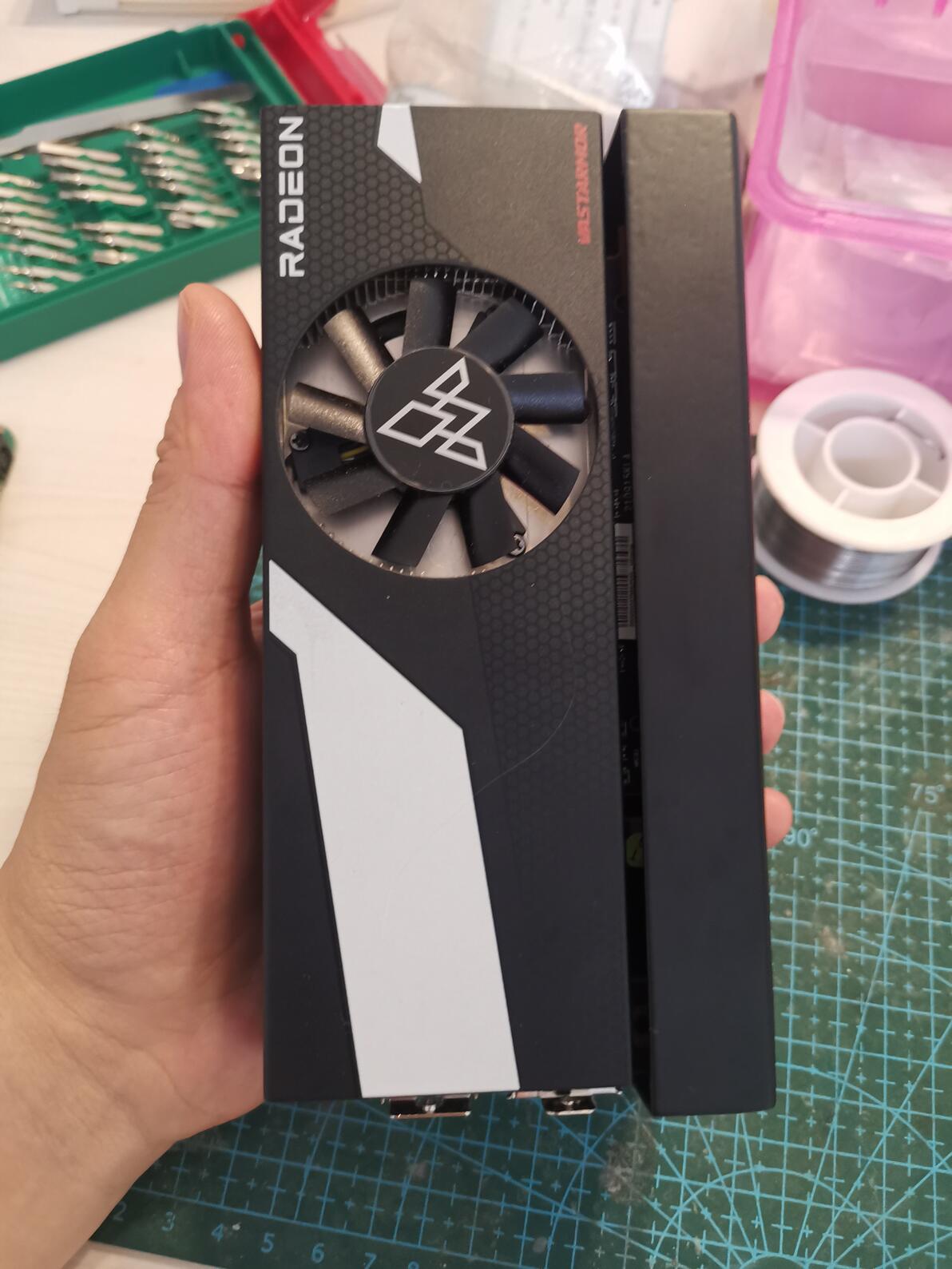

这就“合手坞”这个命名的由来，160*80*43mm，0.55L。
真的可以放进口袋或背包。

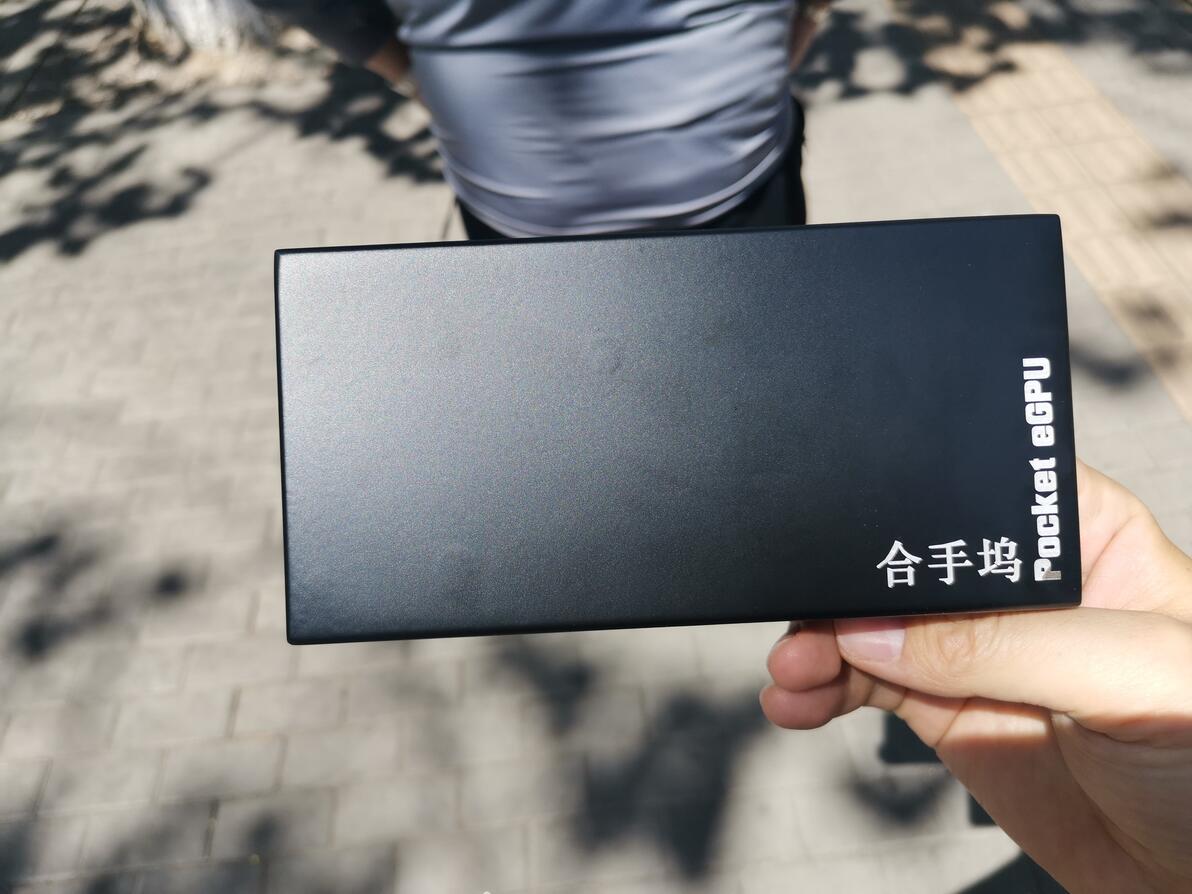

“合手”坞
掌上显卡坞

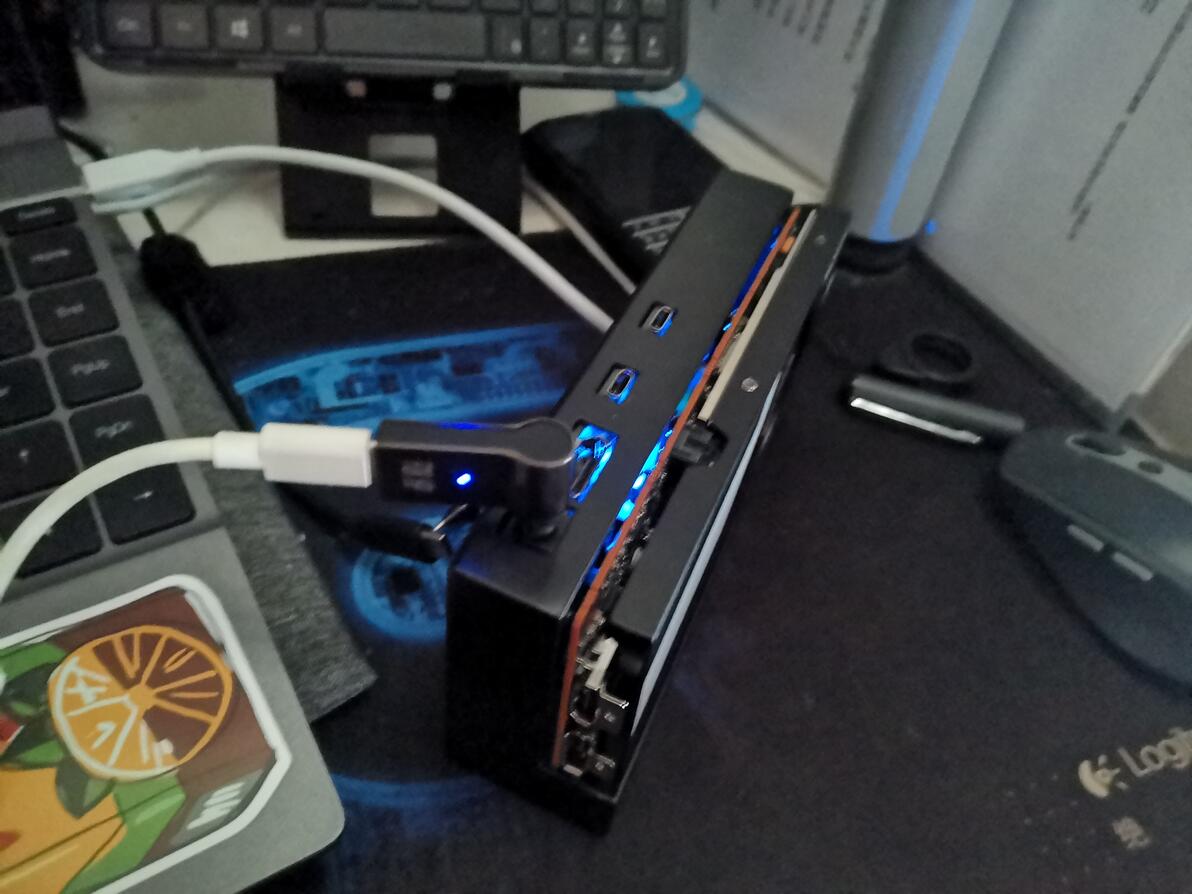

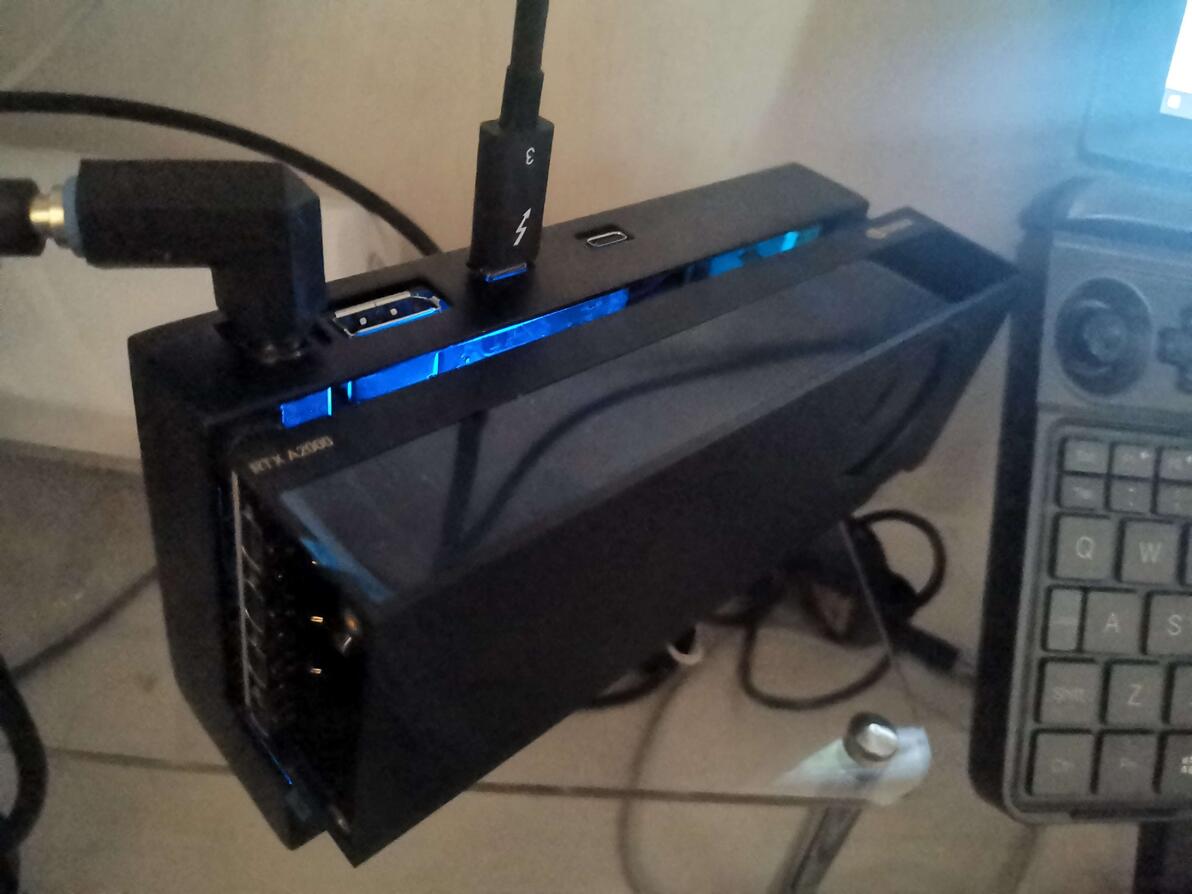

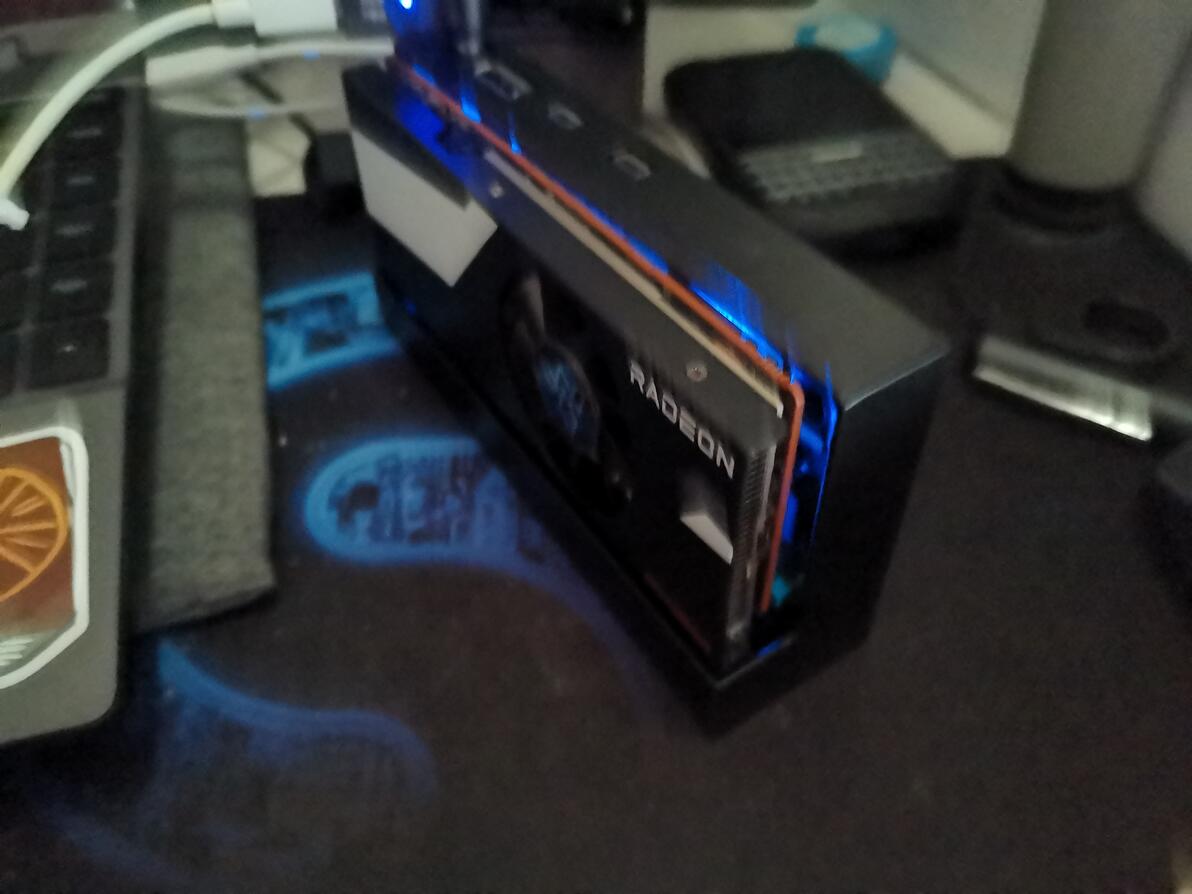

意外的，雷电板上的指示LED为合手坞带来了幽幽的蓝色背景光效，不刺眼。
外部看不到LED
所以只有氛围光

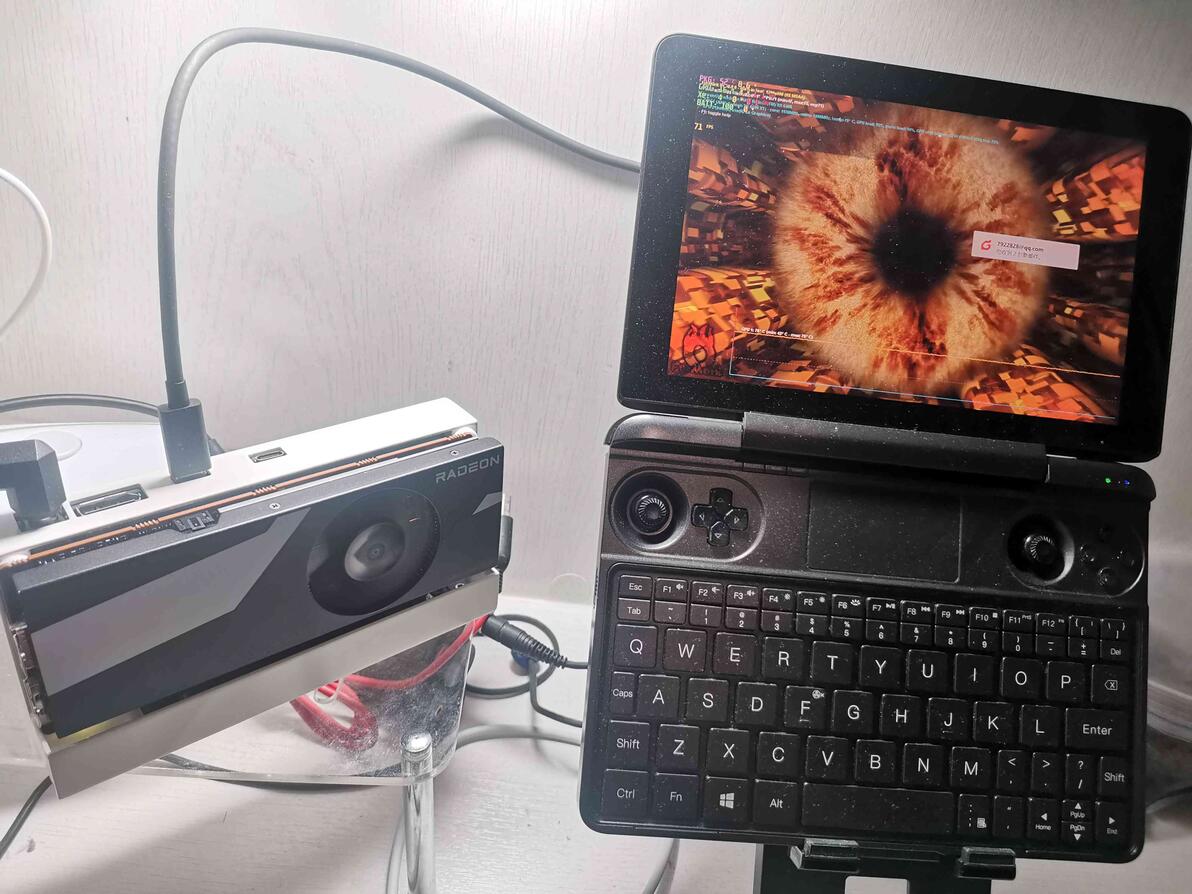

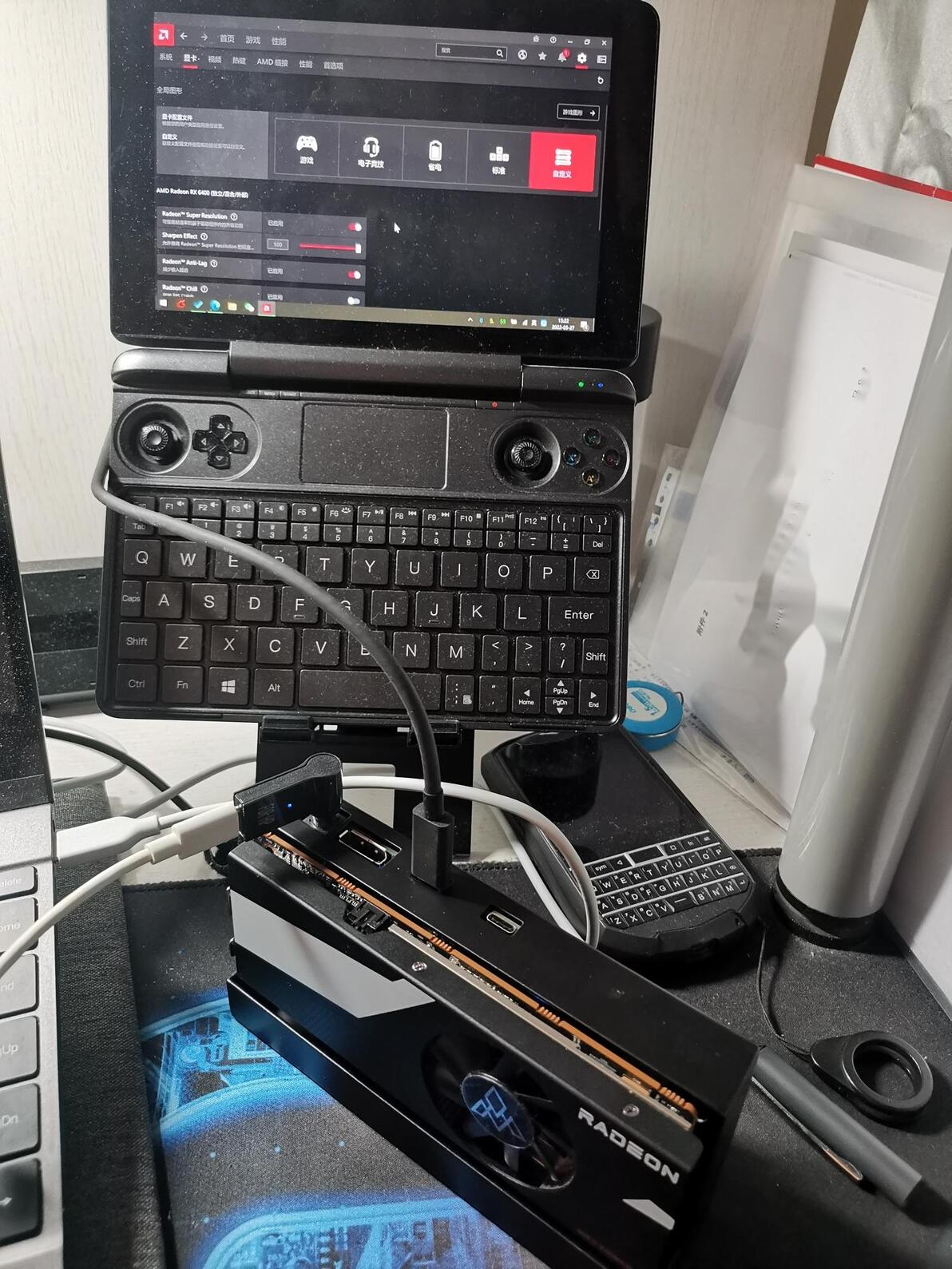

开机测试，成功。
AMD五月预览版驱动中，已经开放了笔记本内屏的RSR功能，虽然目前还没生效。

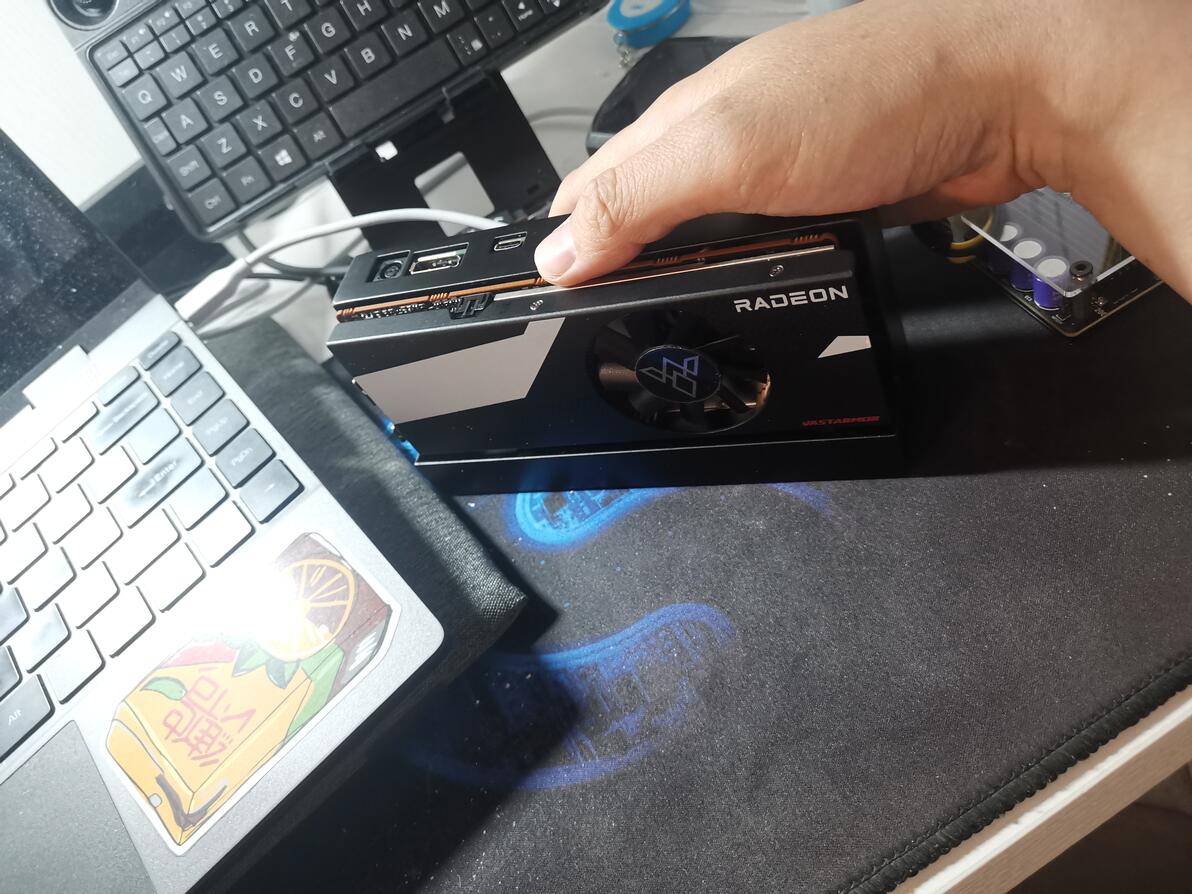

一线通
便携的另一个重点，只需要一个100W PD电源或充电宝就能带动合手坞+笔记本。
RX6400整卡功耗才43W。出门不必为了显卡坞再背一个砖头电源了。

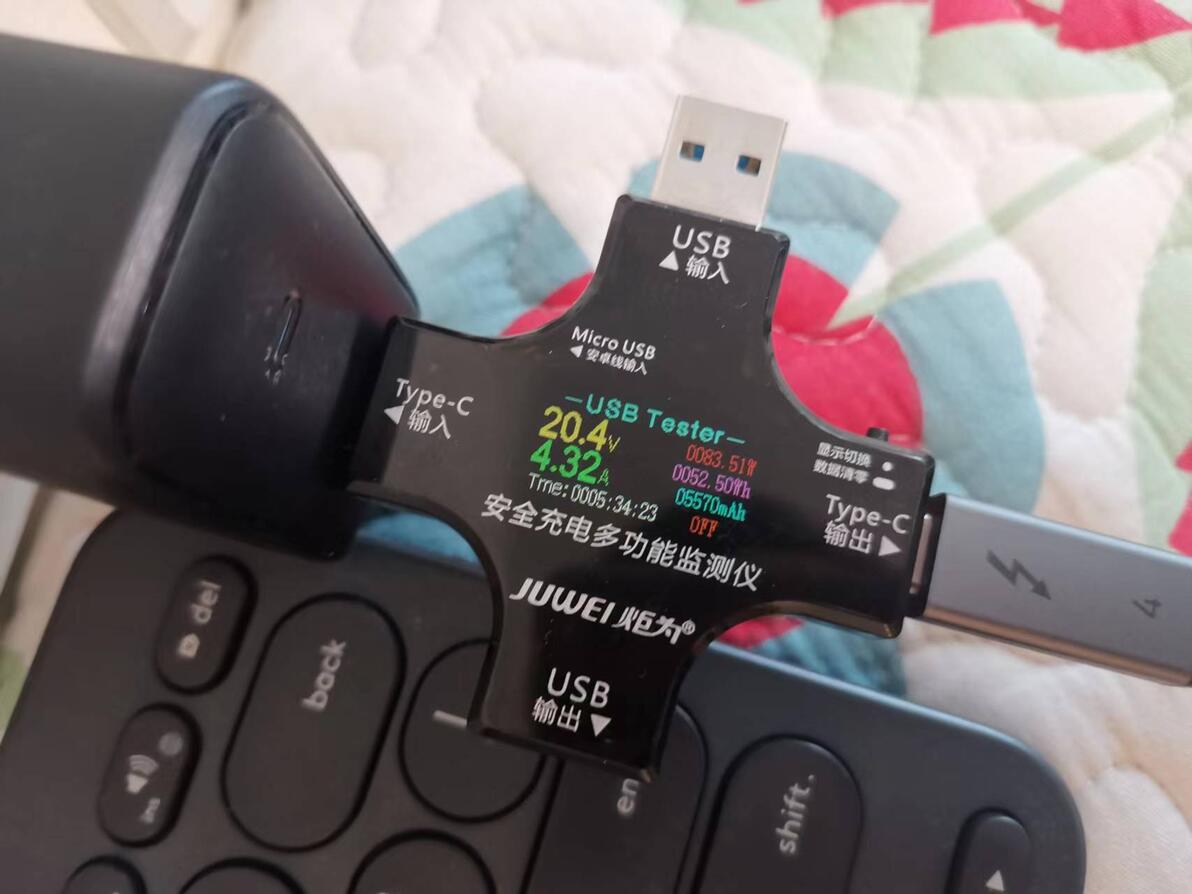

笔记本+显卡坞一共不到90W耗电
RX6400的性能测试在B站已有很多，大部分游戏在中高画质800P/1080P都可以流畅运行，何况还支持RSR。
我自己做的Timespy简单测试：
（1）官方公布成绩，PCIE4.0平台，3700分。
（2）PCIE3.0平台，3600分。
（3）合手坞内通过雷电3接口，3450分。
雷电口损耗4%，性能越弱损失越小。考虑到我的1195G7核显只有1780分，提高一倍游戏性能已经很可观了。
希望各大厂家能重视移动计算市场，让更多美丽的设备能便携化，
至此收尾，感谢观看。
===2022年5月31日 更新RTX A2000专业显卡安装效果图===
RX6400亮机卡主要是差旅图中携带，小巧轻便。
在家可能需要更强的性能，那另一个选择就是Nvidia双槽半高专业显卡RTX A2000。
由于我也用不到太多专业用途，所以选了普通6G显存版。
A2000采用了RTX 3060同样的核心，但是核心功耗只有68W，仍然不需要外接供电，游戏性能在3050和3060之间，基本和3050Ti相同，是能耗比相当高的选择。

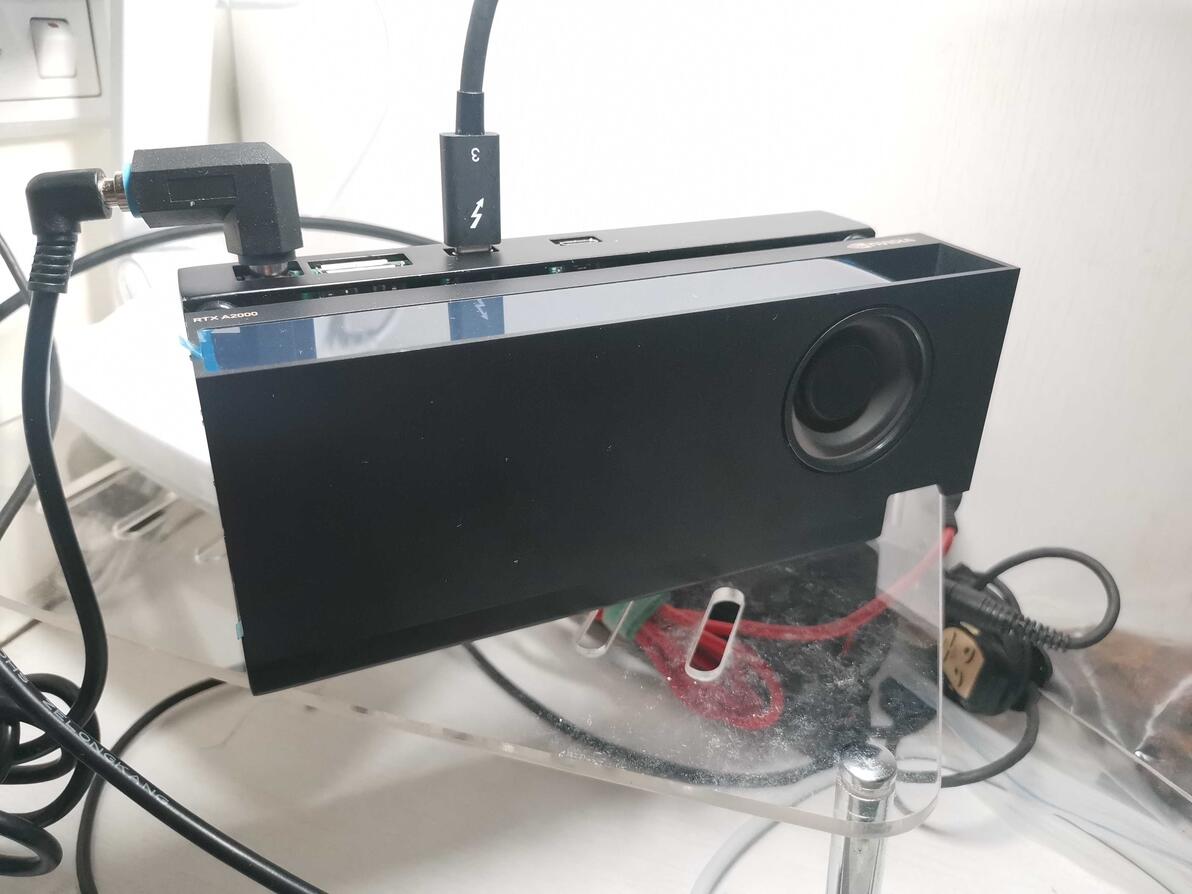

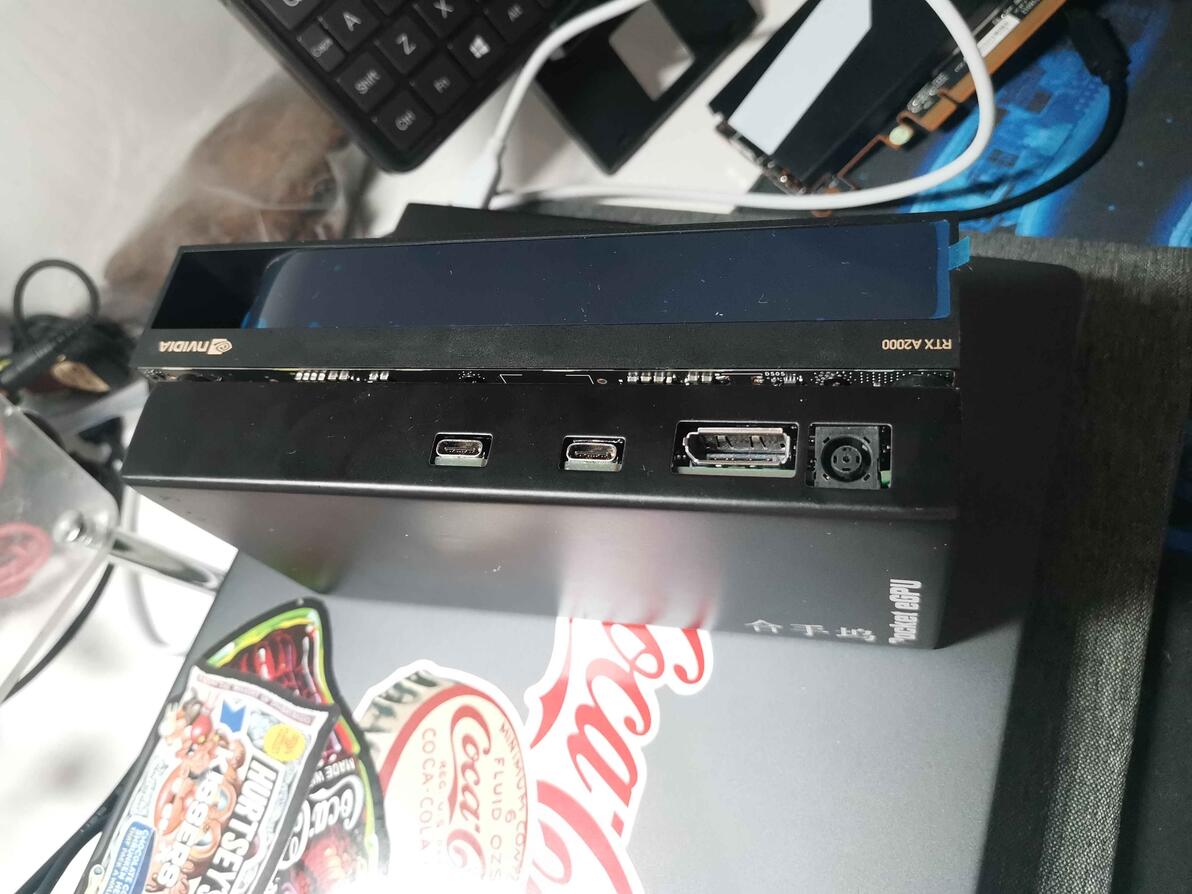

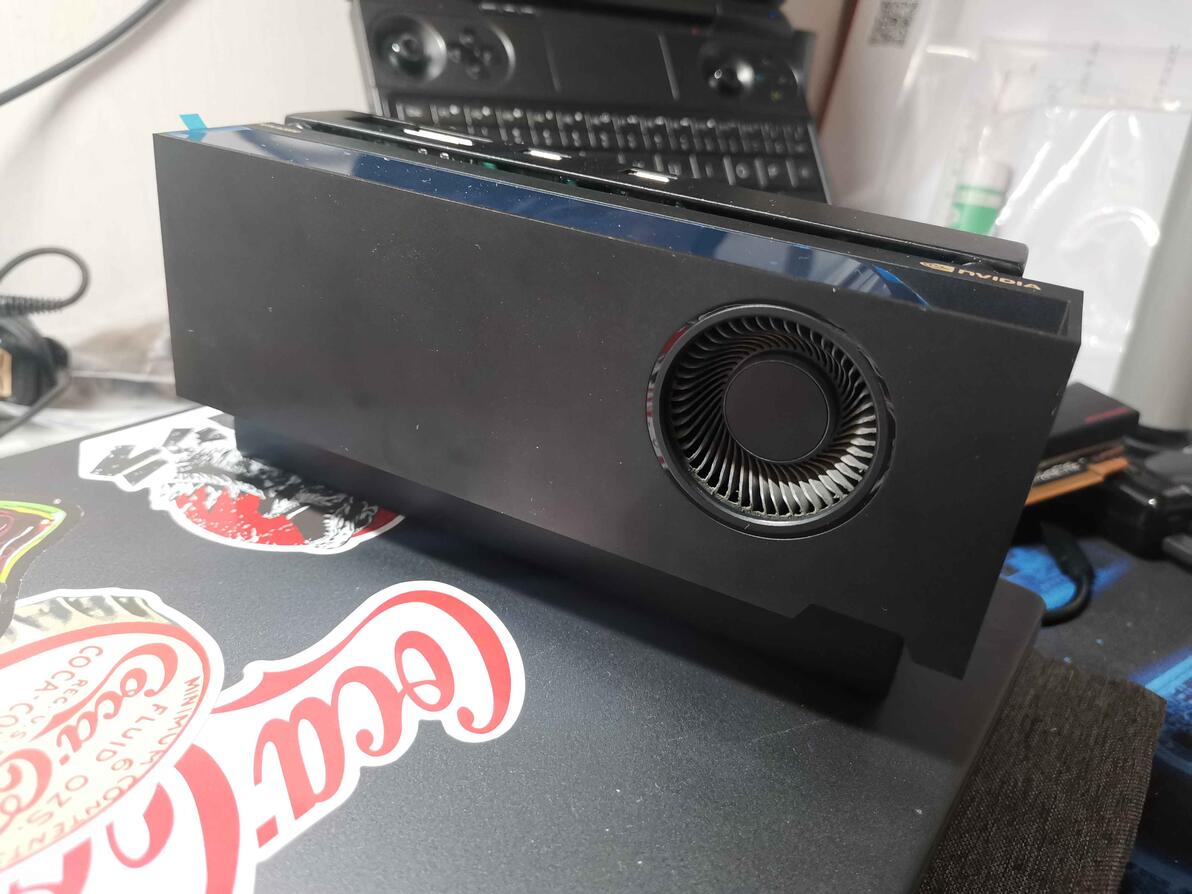

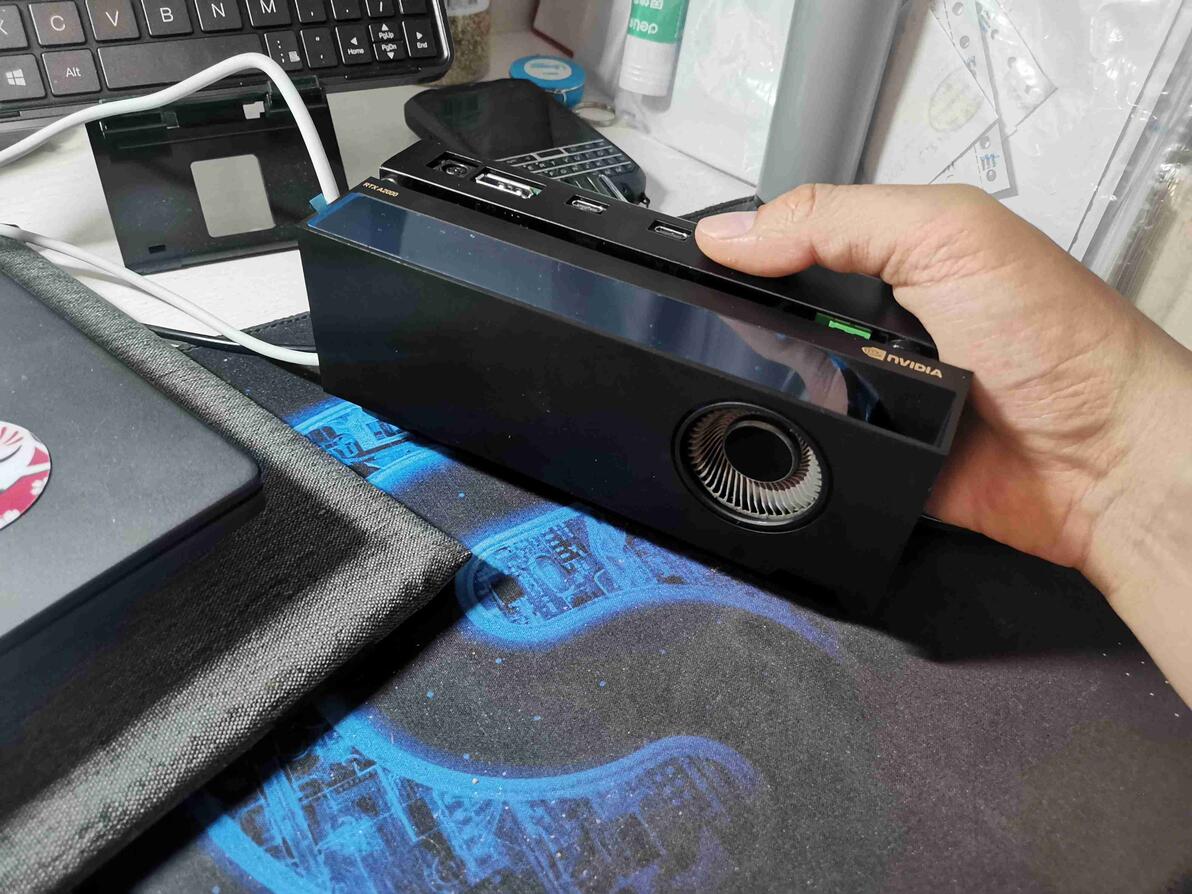

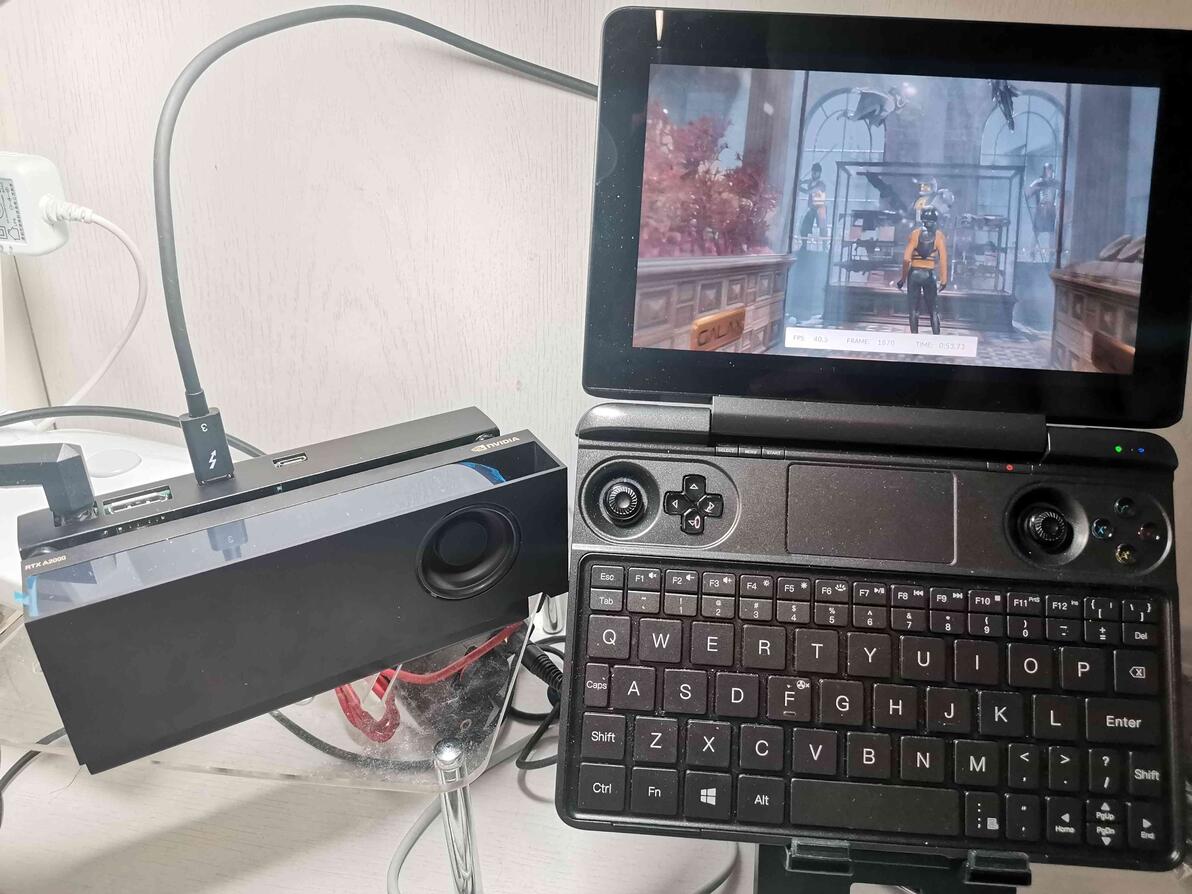

下面是A2000安装在合手坞中的效果。

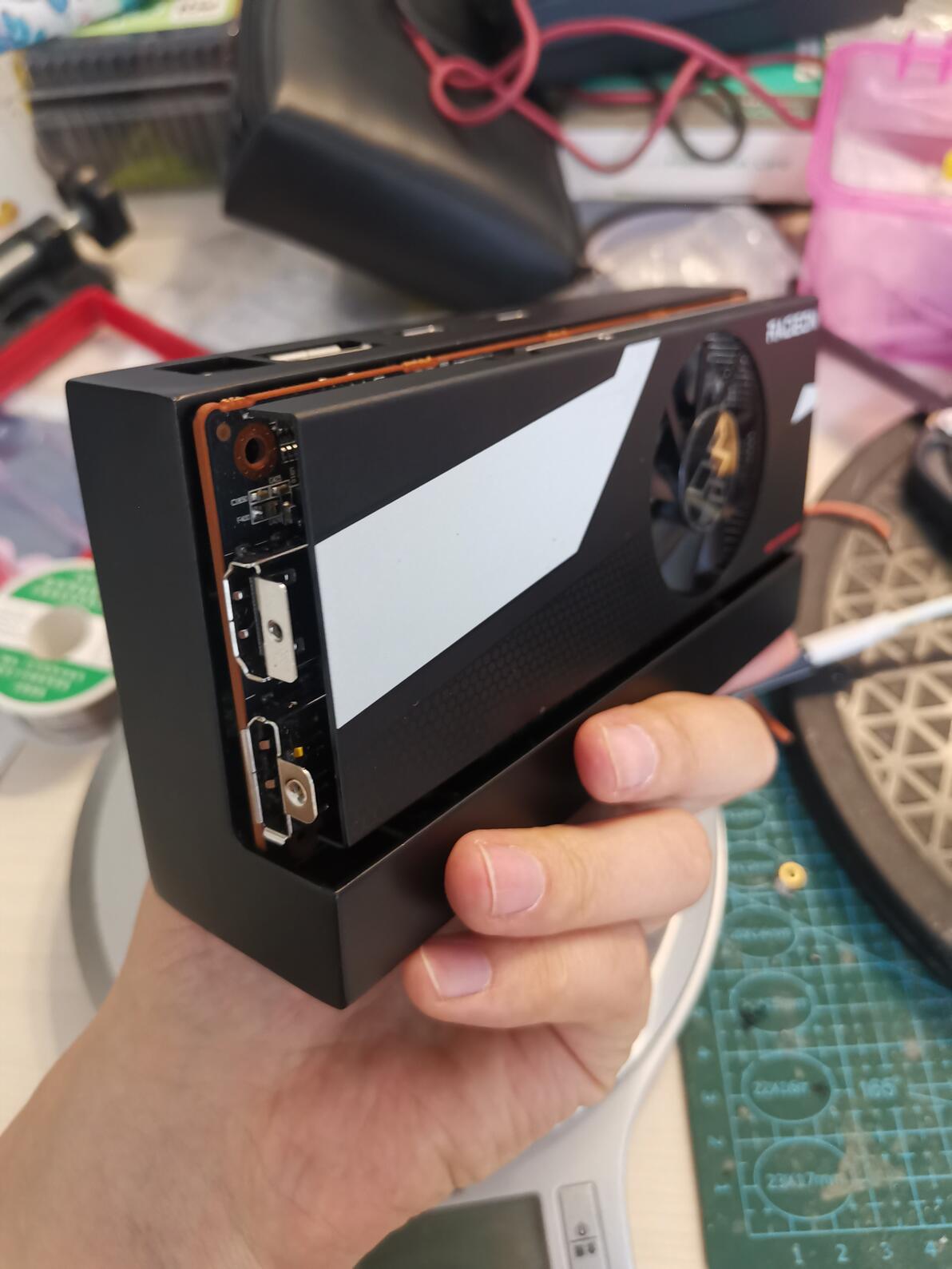

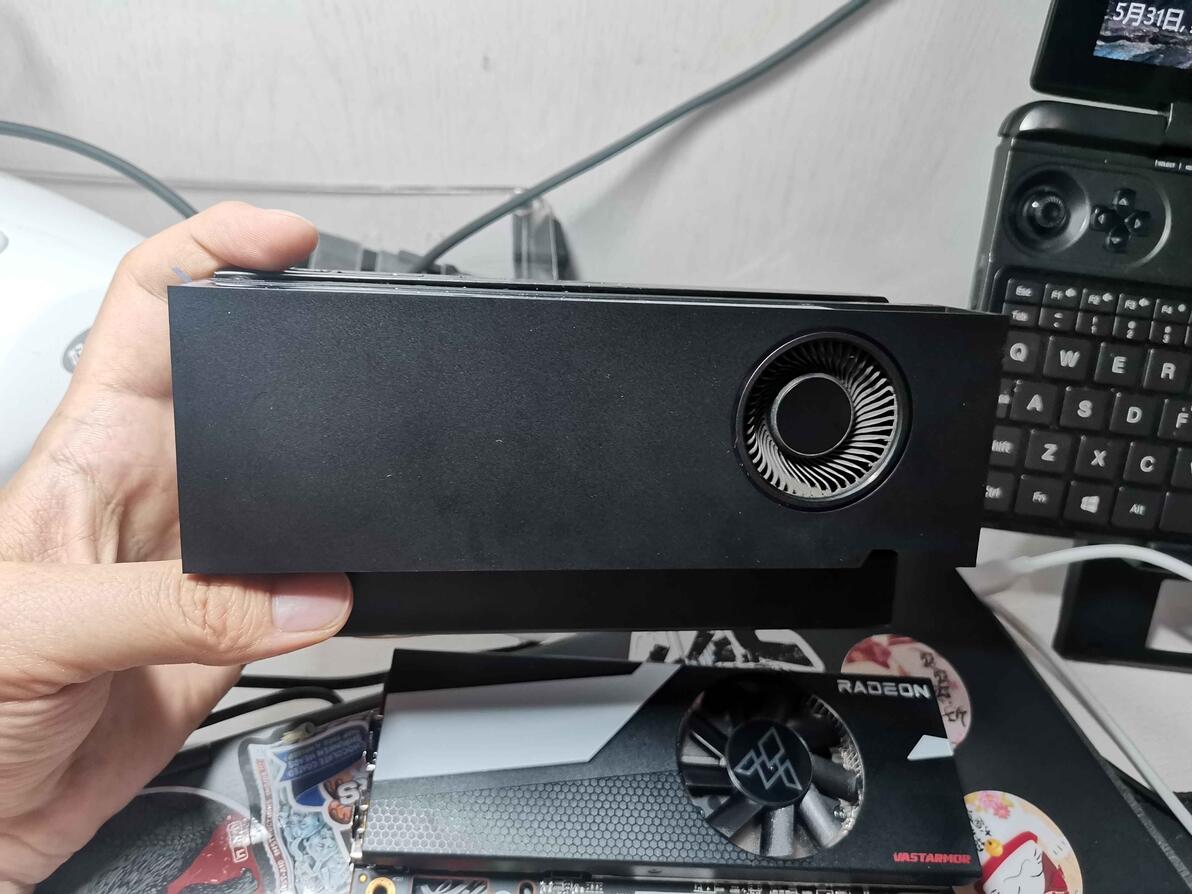

仍然合手

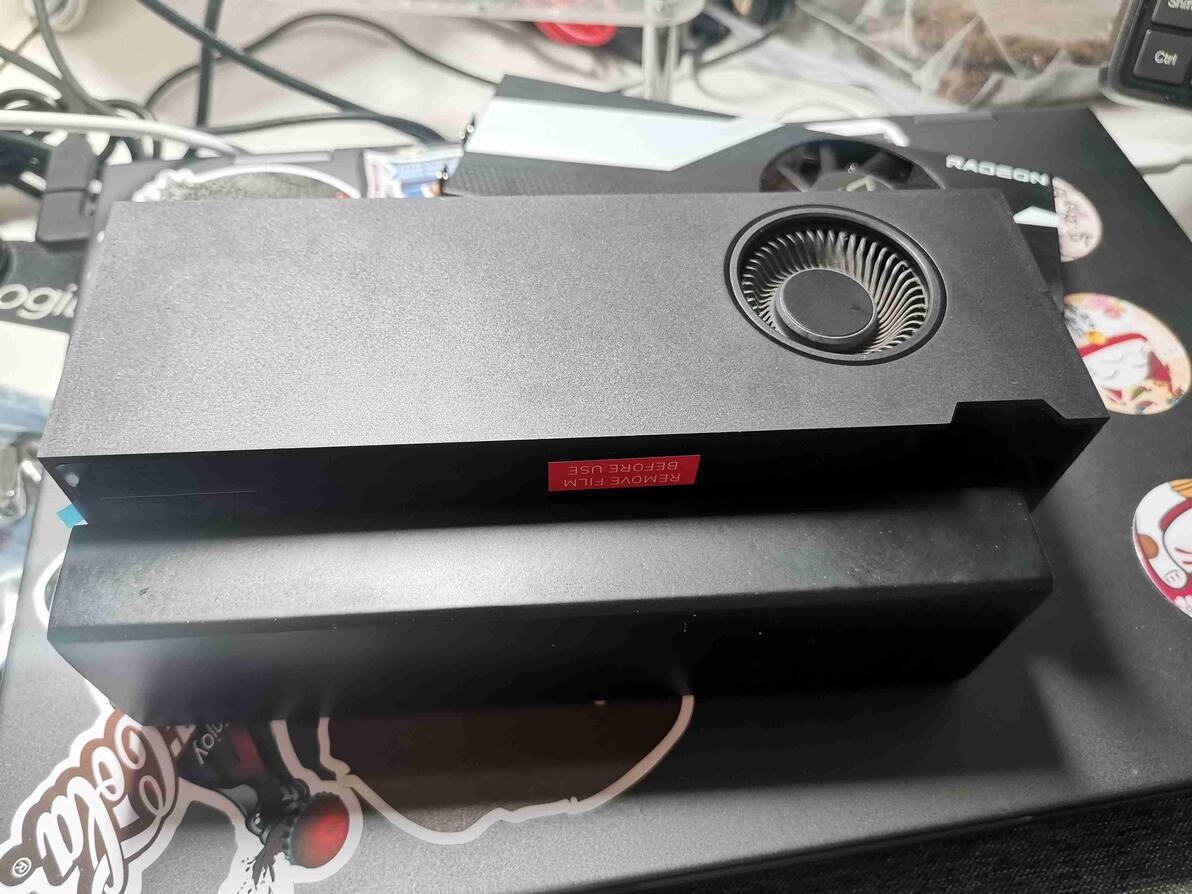

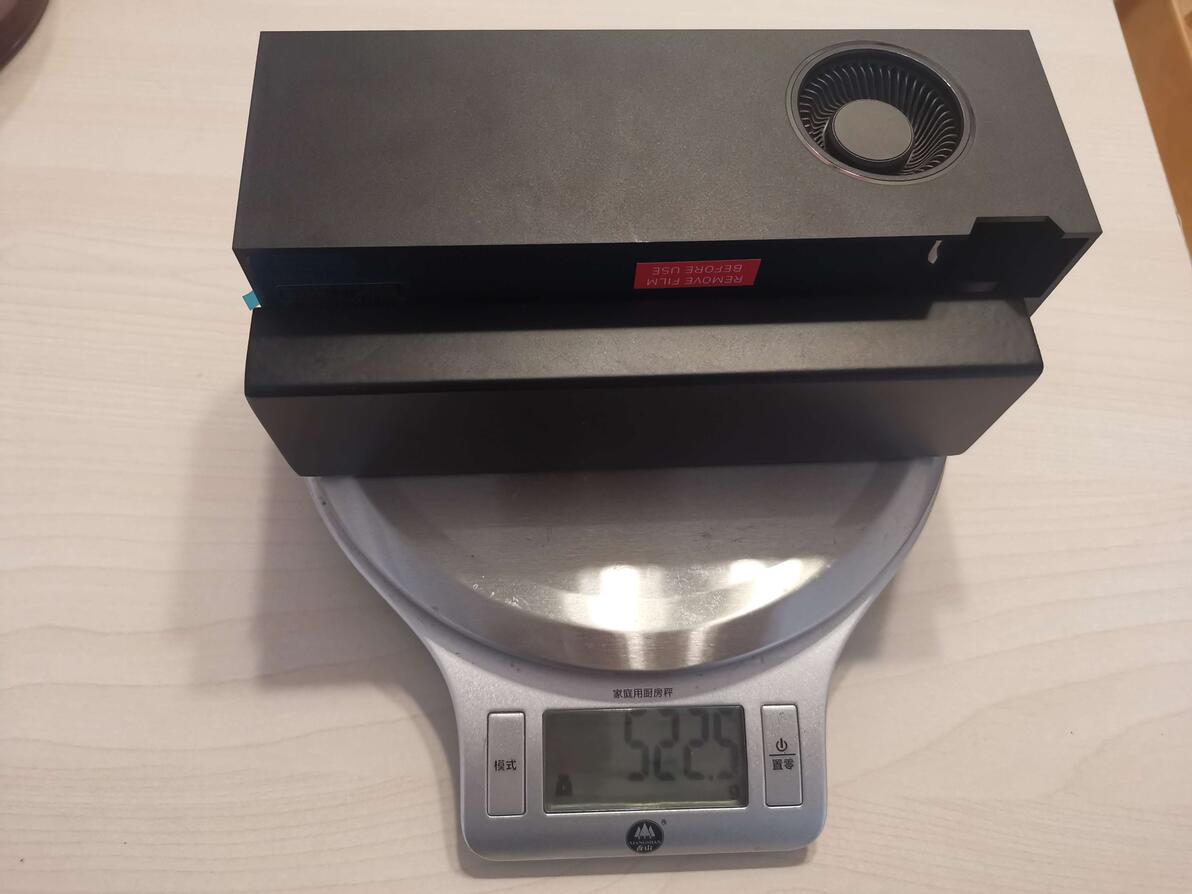

双槽显卡比单槽重了

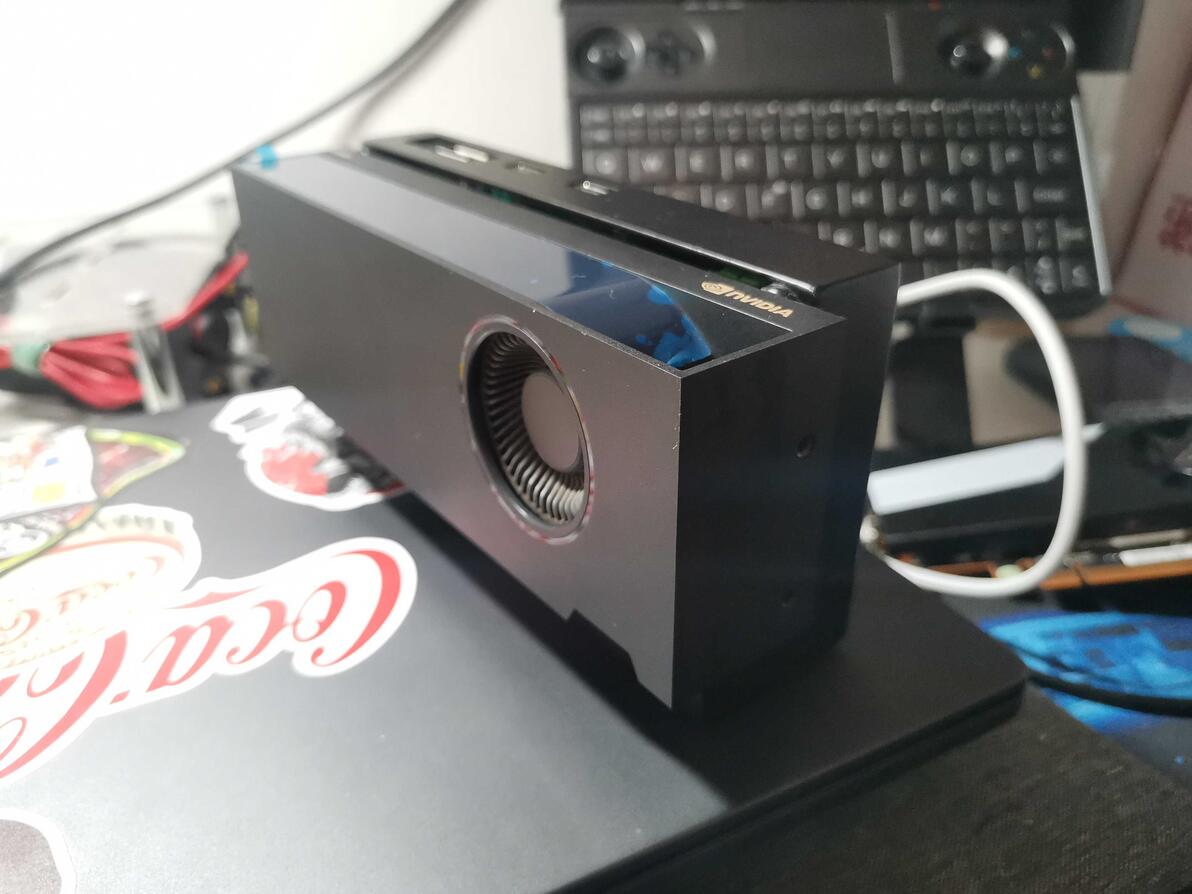

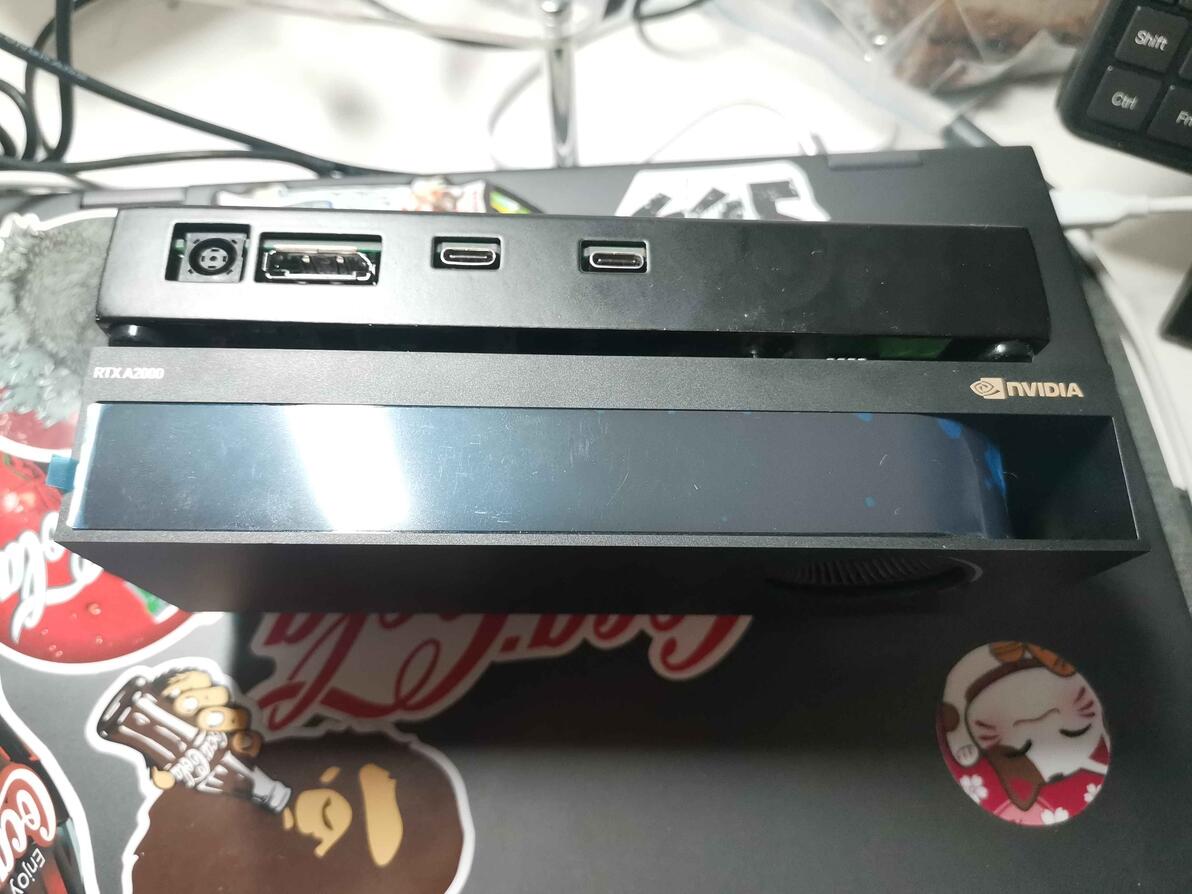

各种姿势摆拍
各种姿势摆拍
各种姿势摆拍
各种姿势摆拍
各种姿势摆拍
各种姿势摆拍
各种姿势摆拍
各种姿势摆拍
各种姿势摆拍
===2022年6月5日 合手坞第一波公开预售结果超预期 & 白色合手坞===
本文首次发布后，收到了各社群朋友的关注。
于是思路有点转变，一次设计和打样花费的时间、精力、成本如果只给自己用，有点浪费。
如果能服务更多热爱便携设备的朋友，本来只为自己制作的产品，就能为更多人带来快乐。
那就努力试试吧。
于是5月28日开始，在咸鱼发布了预定页面，为期7天。
本以为只有3、5人预定，7天后得到的结果是满满26份订单，26位朋友的快乐。责任重大。
目前仍有朋友不断赶来预定，只能说声抱歉了，需要先做好这批合手坞。如果后续需要的朋友足够多，咱们再组织第二波预售。

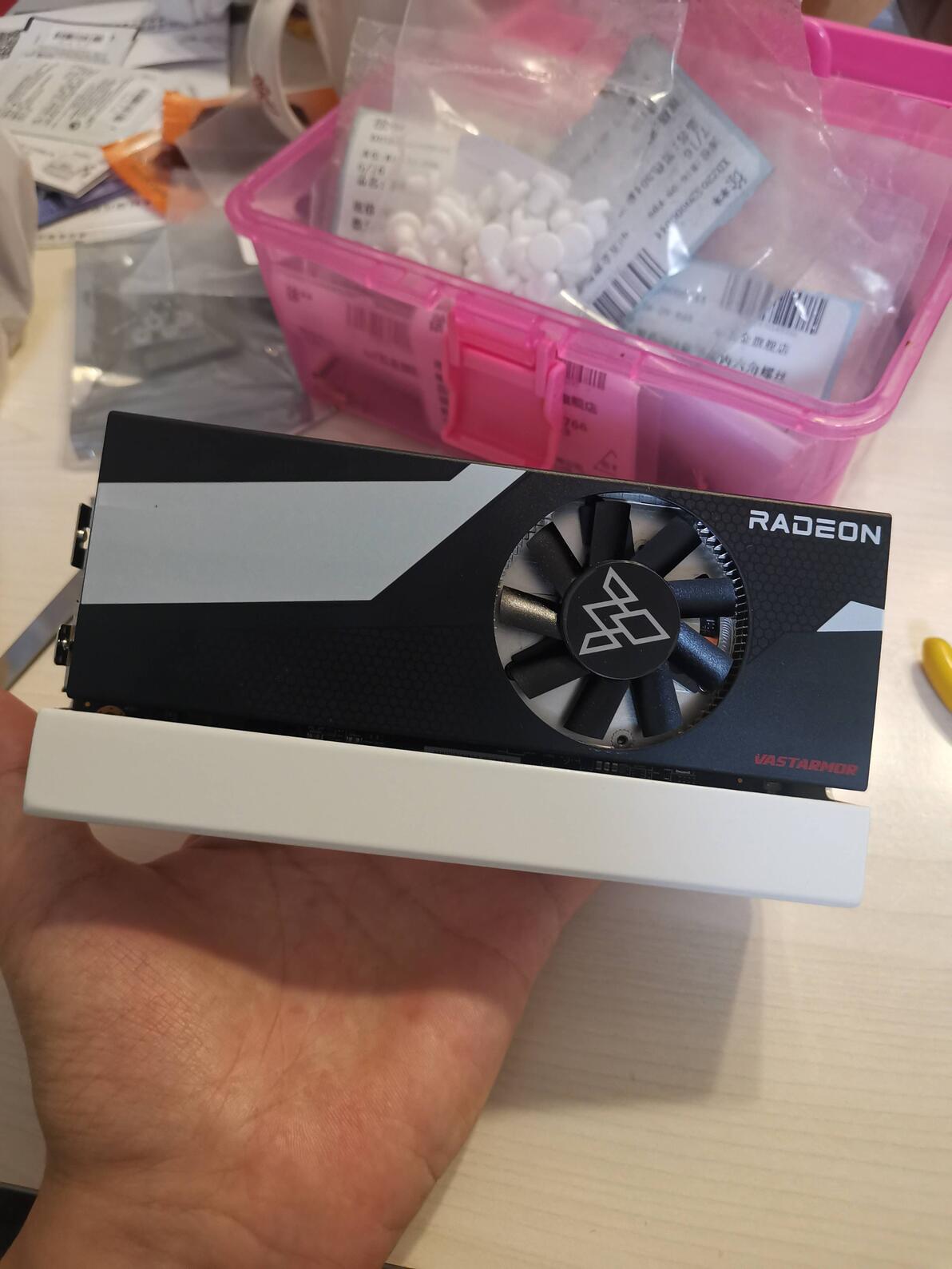

今日首台白色合手坞组装完毕，已发给预定的朋友，希望这台用心制作的合手坞能在旅途中陪伴你，给你带来快乐。
下面是一组白色合手坞的展示照片：

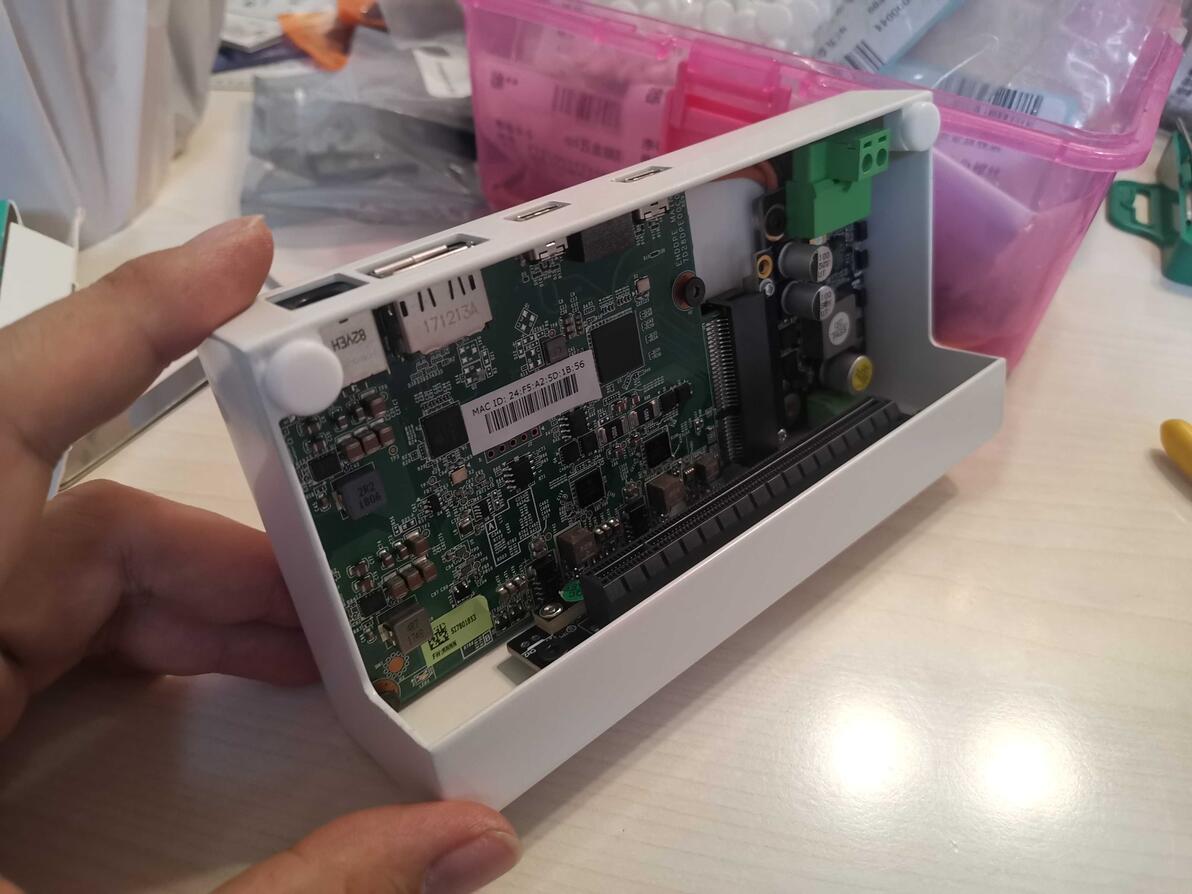

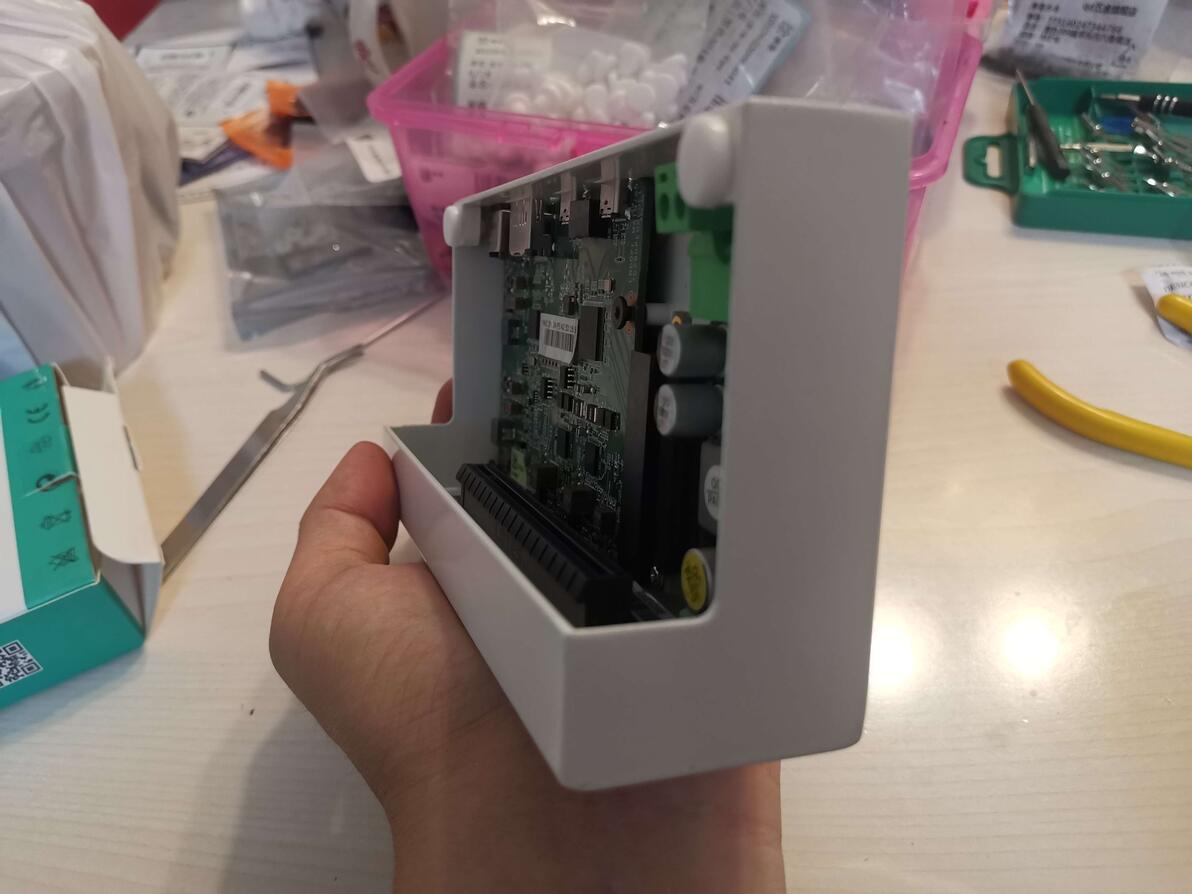

真的用心制作 安装空间太狭小

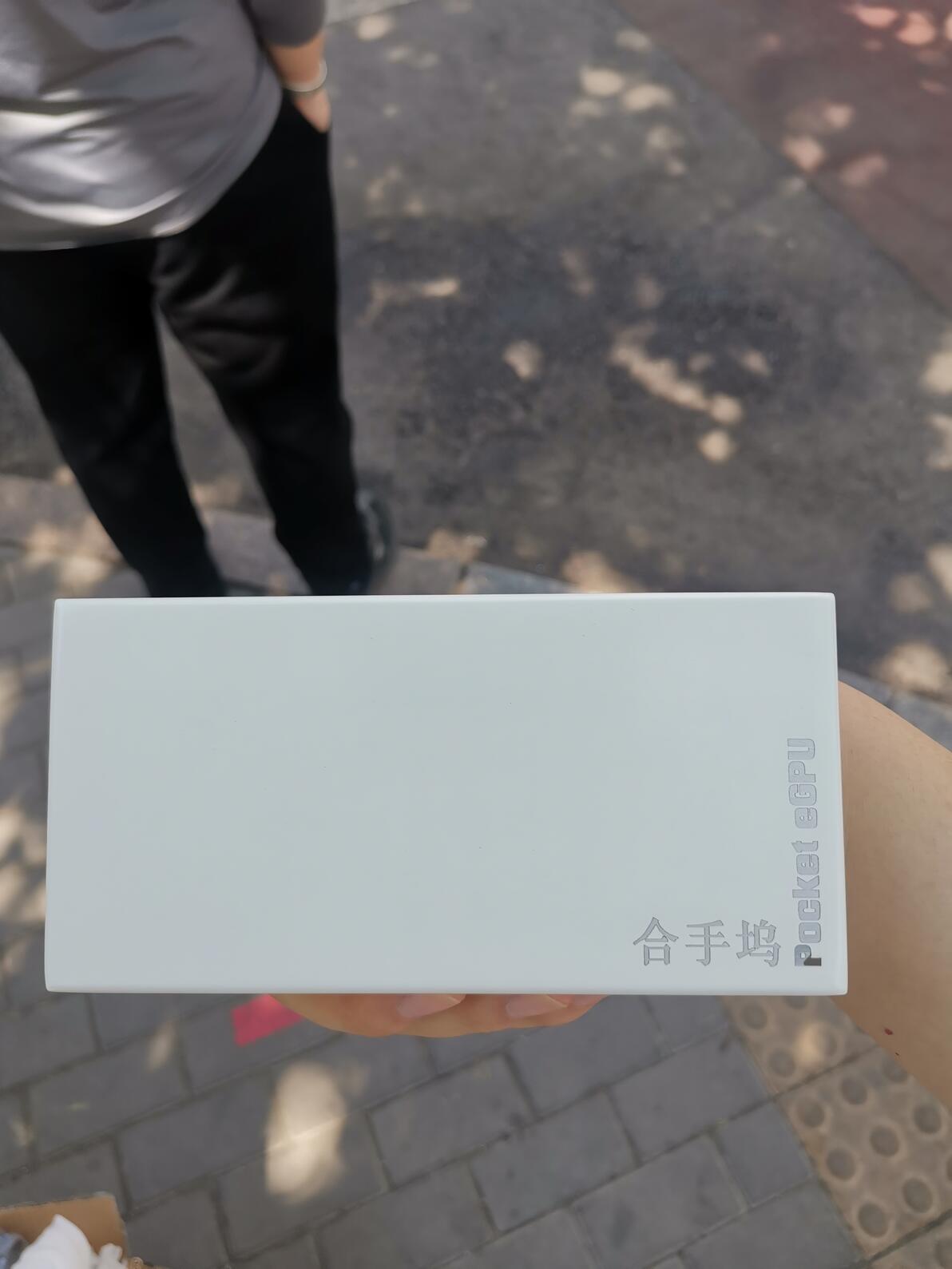

成品的样子
特意准备了白色的硅胶垫
合手坞的设计宗旨是“不浪费半毫米空间”

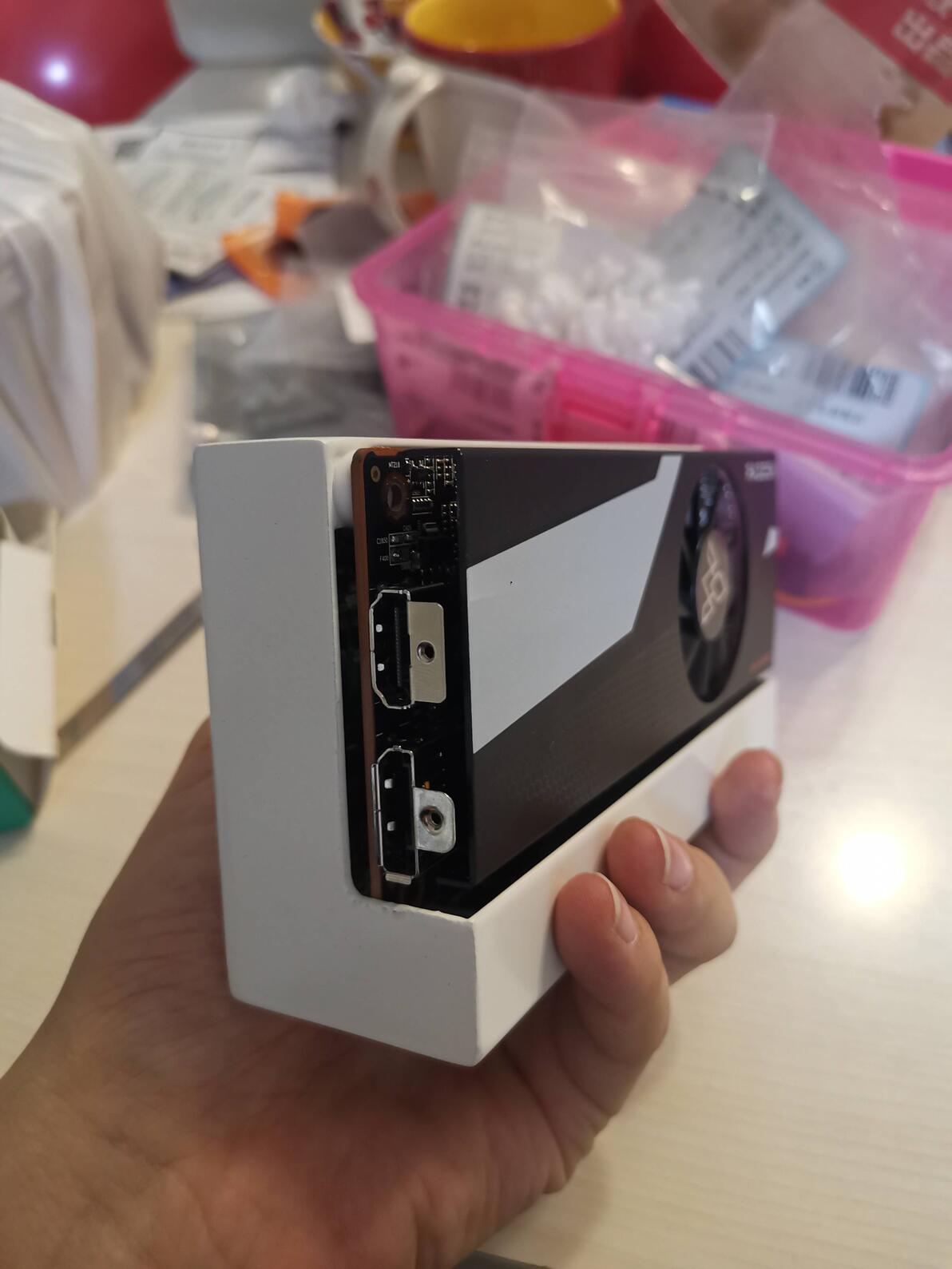

巴掌大
配上显卡的“熊猫”坞就想拍张彩色照片

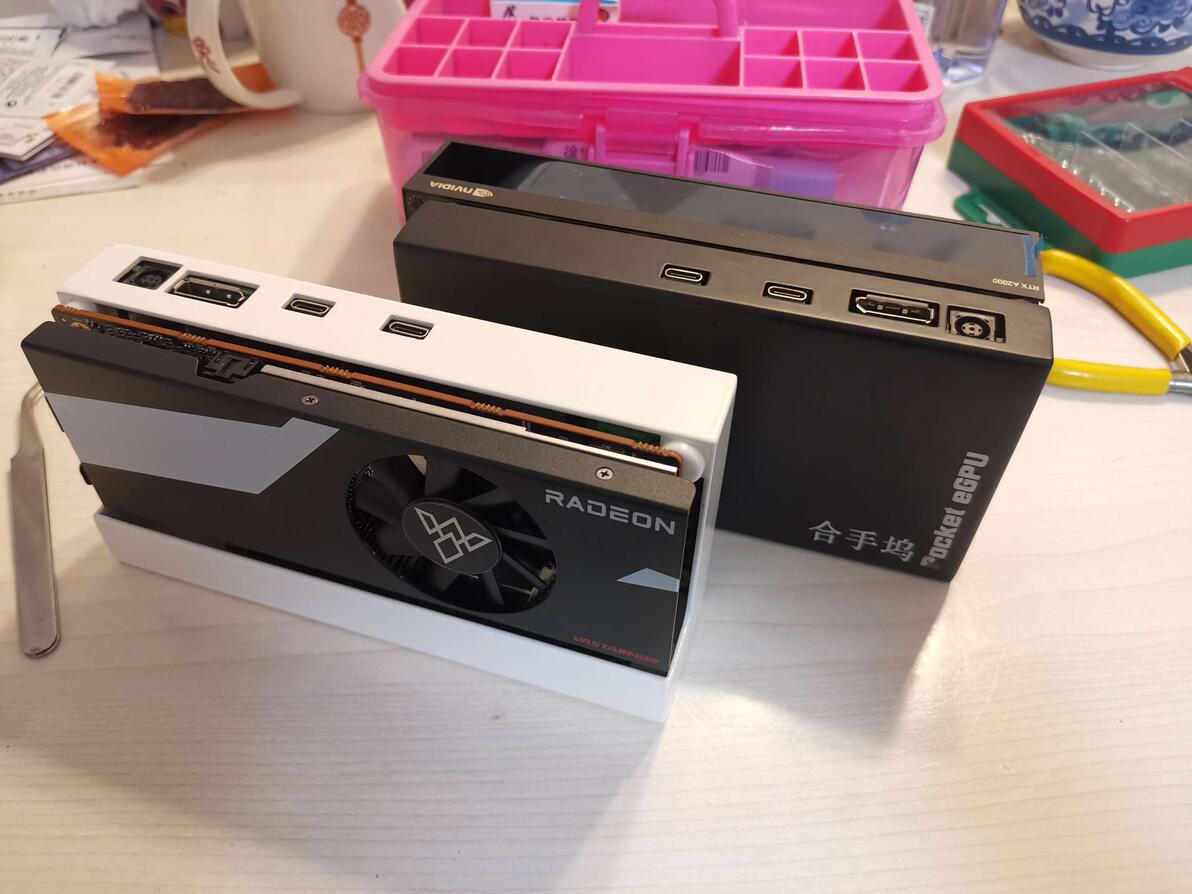

黑色 白色 好看的显卡就该露出来

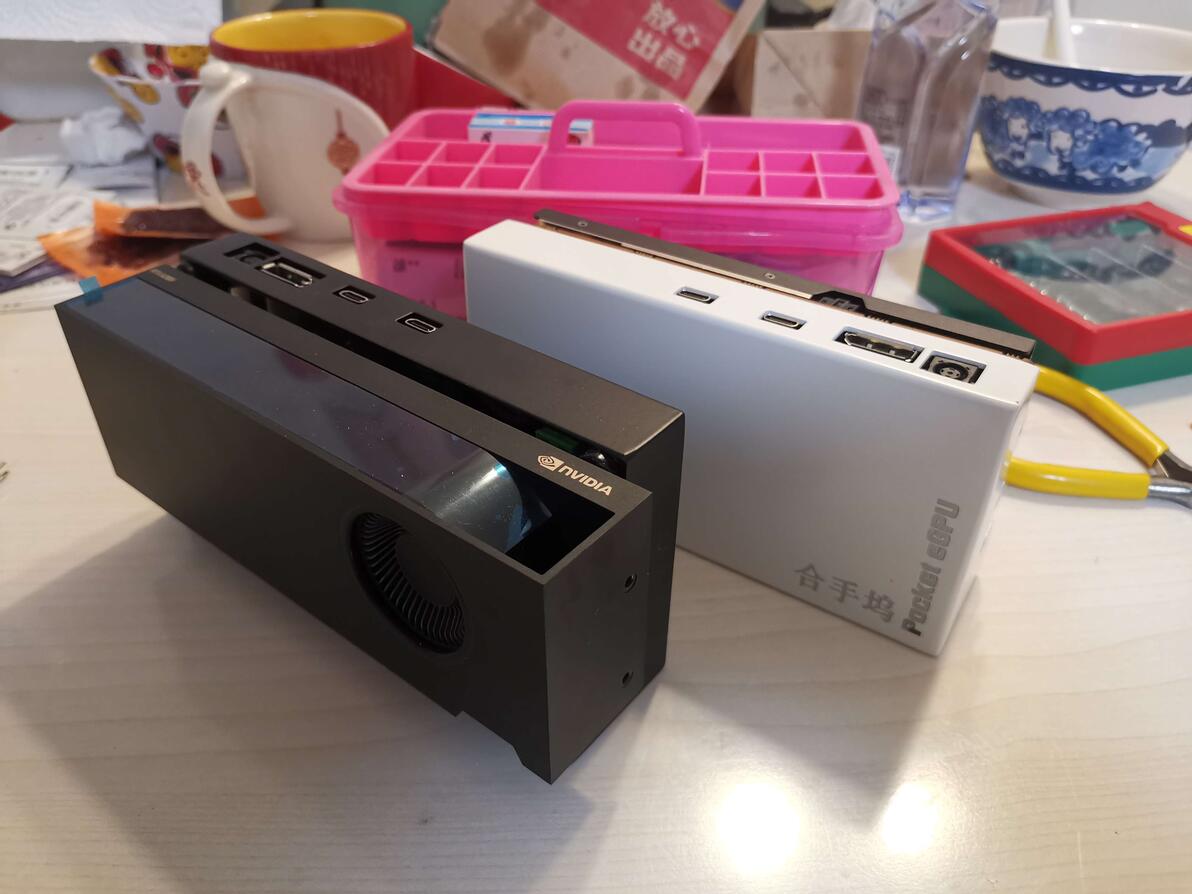

RX6400 A2000 两种不同的美

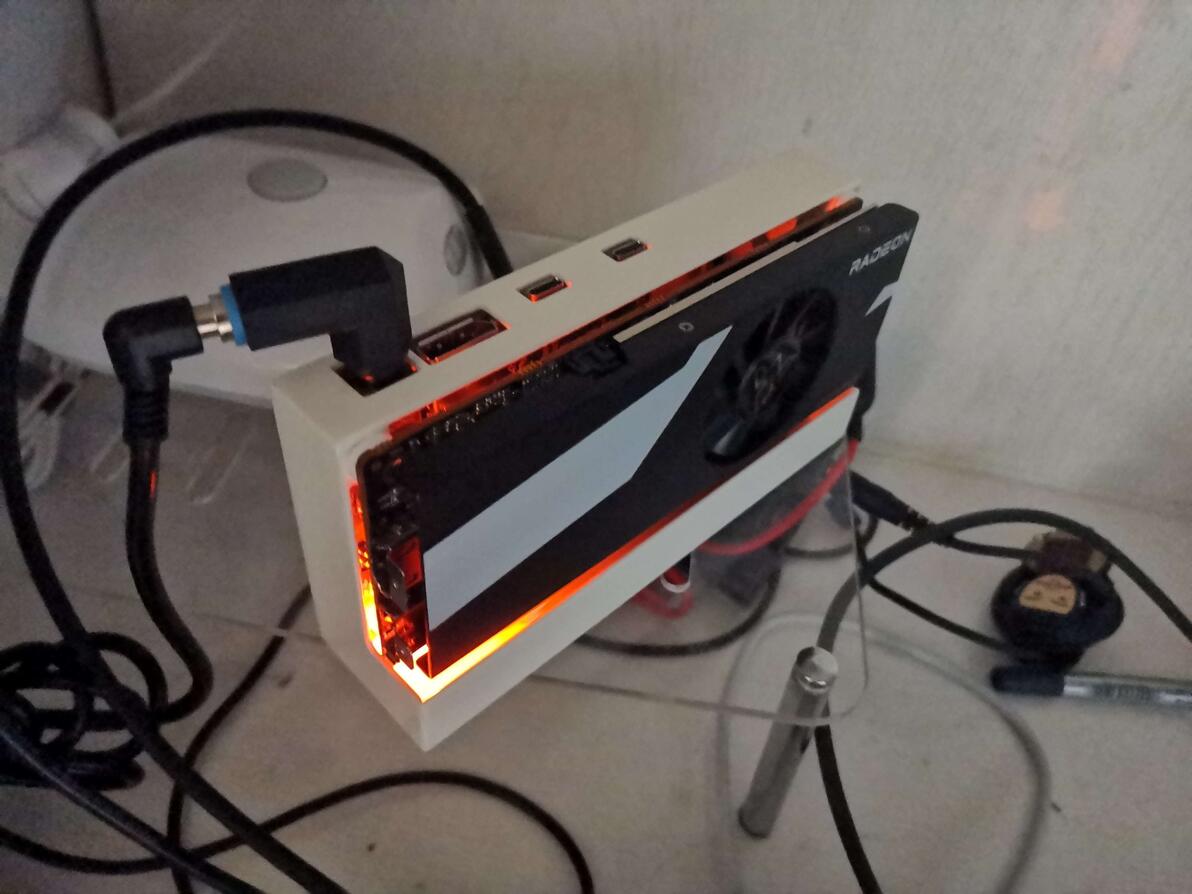

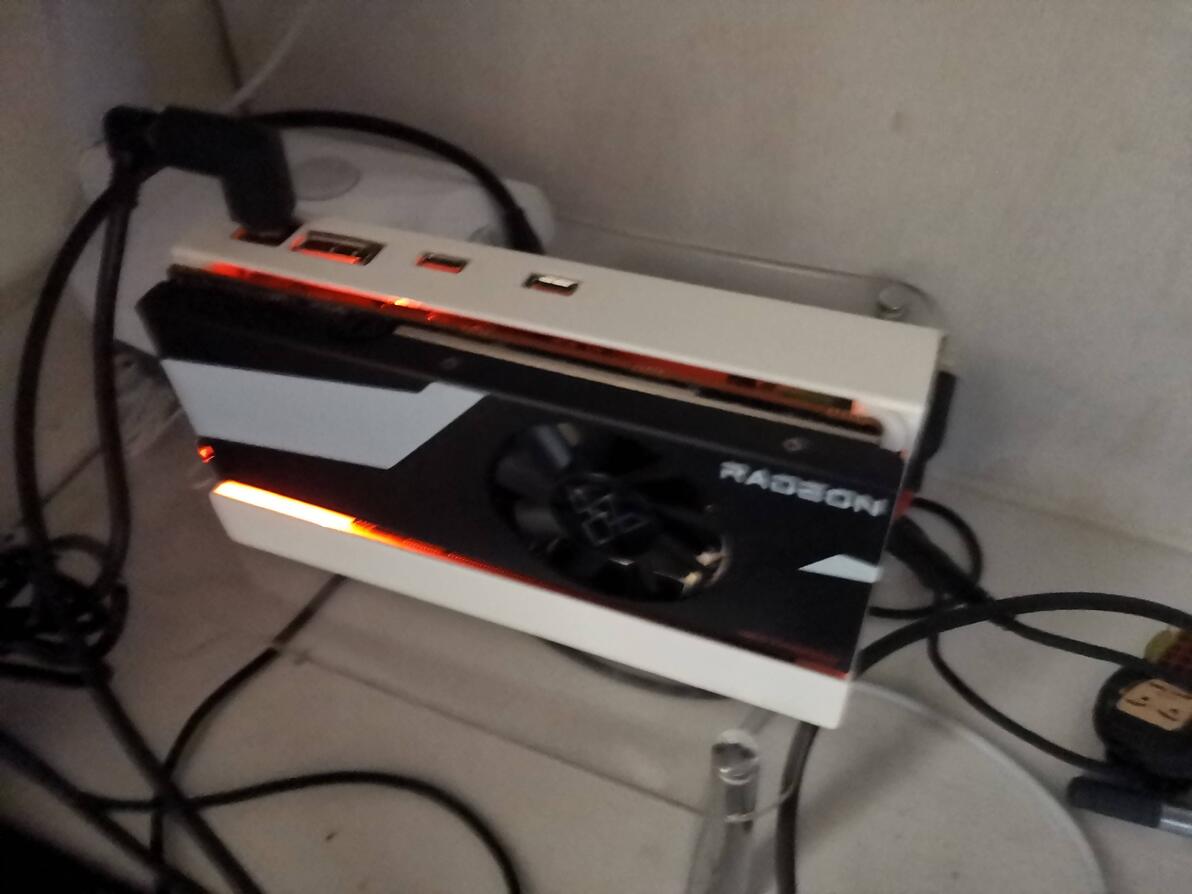

橘色背光和白色机身挺搭
适合夏夜一个人沉浸在游戏的世界
老帅气了
合手坞：便携PC伴侣
===One more thing===
对我而言，制作是一种乐趣，只为了满足自己的需求，不停追求更小 更强 更便携。
合手坞只是下一步工作的序幕，接下来计划把地表最强半高双槽显卡RTX A2000改造成半高单槽刀卡，以适配合手坞。届时，合手坞将以同样的便携性，具备主流中档显卡的性能。
同样也是参考大神REVOCCASES的设计，借几张他的成品图，供大家欣赏。

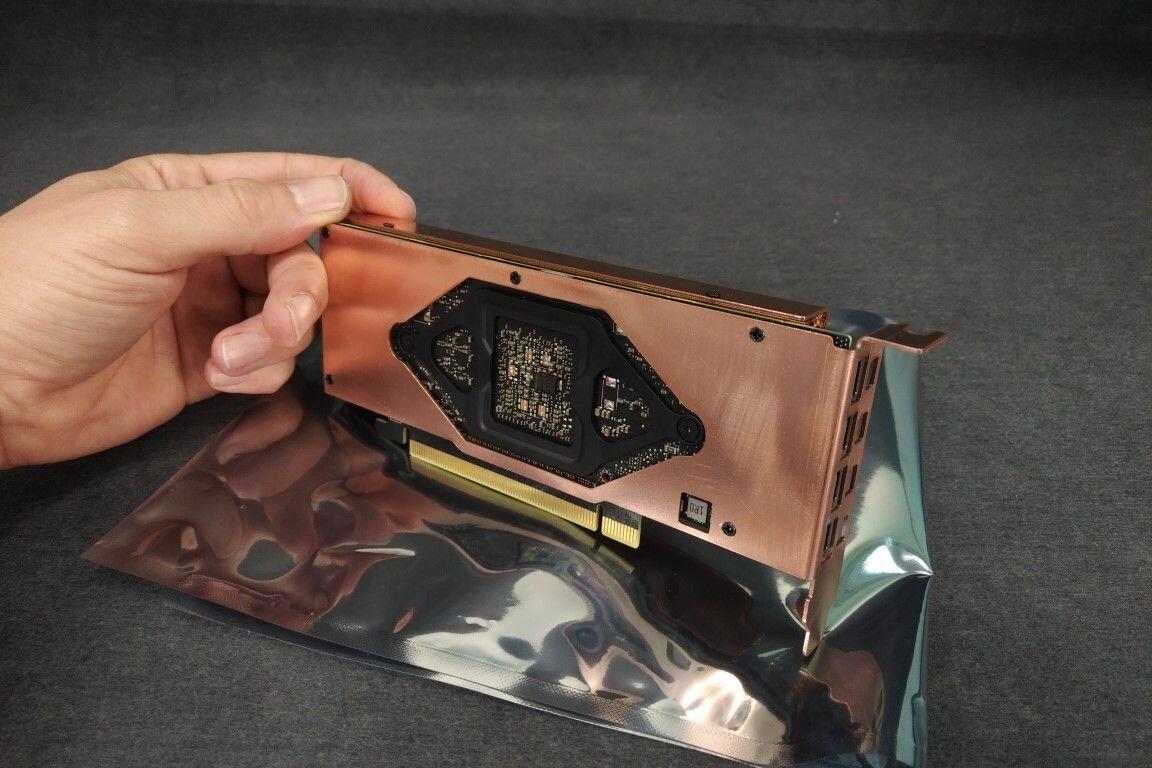

单槽刀卡A2000，神一样的存在

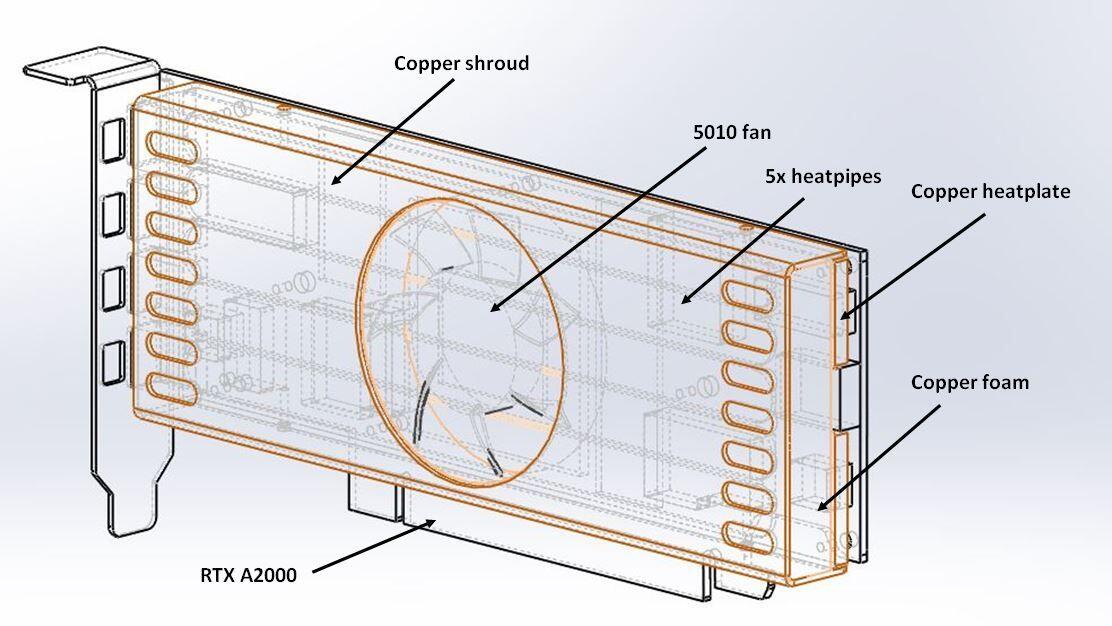

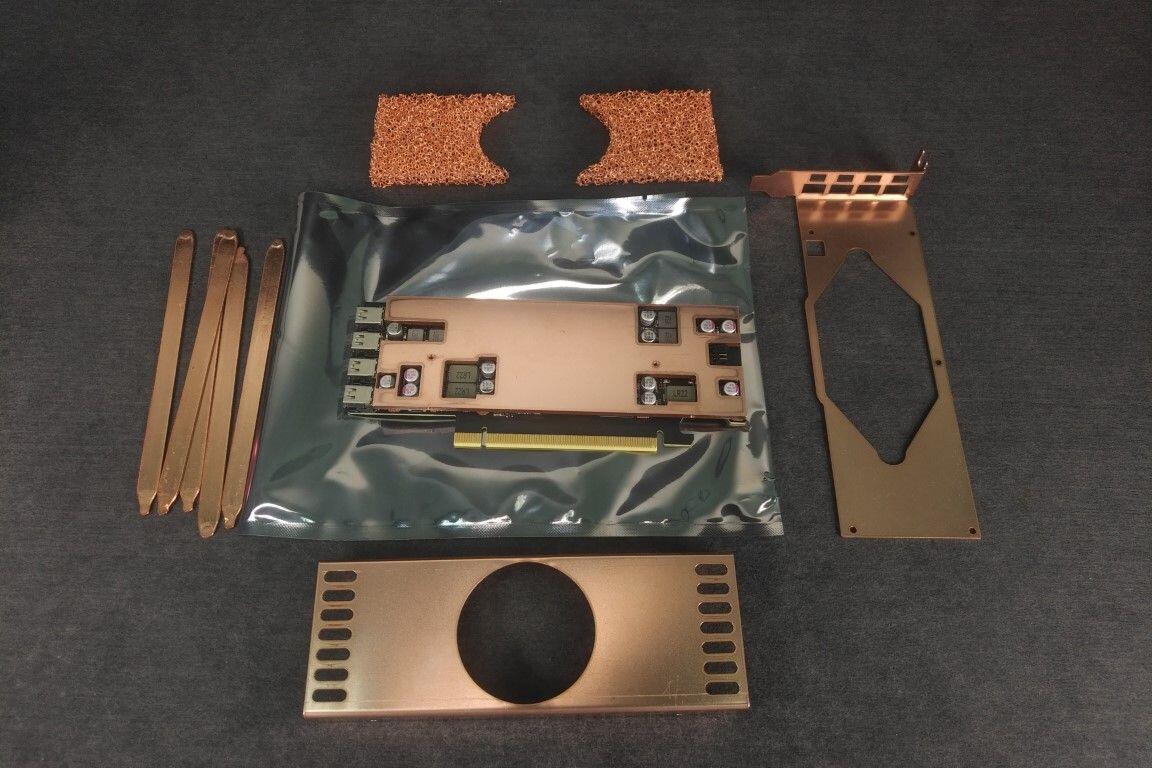

组件图

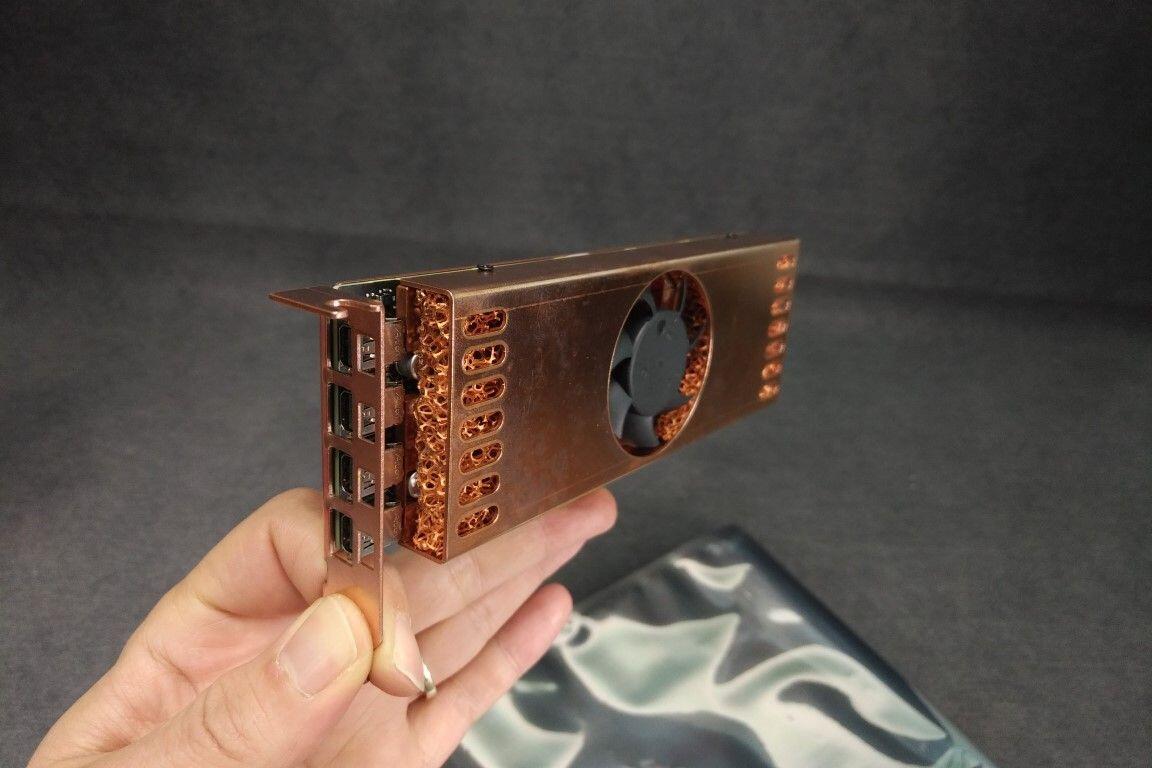

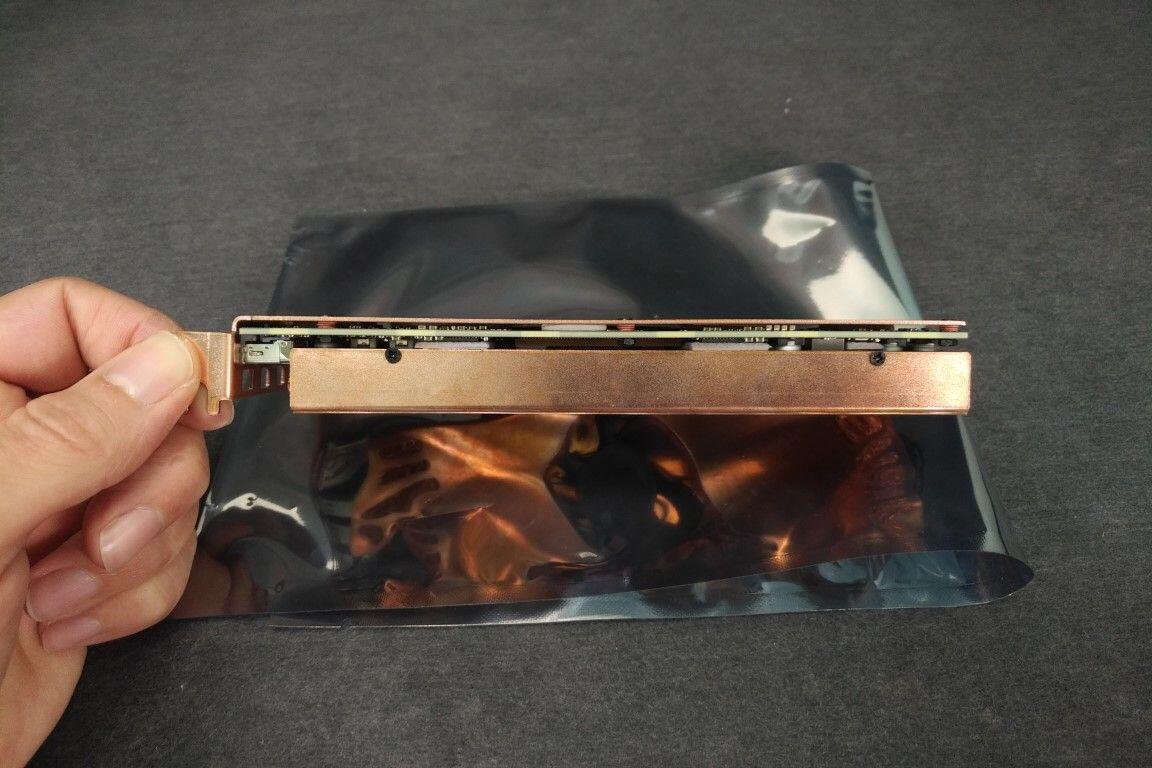

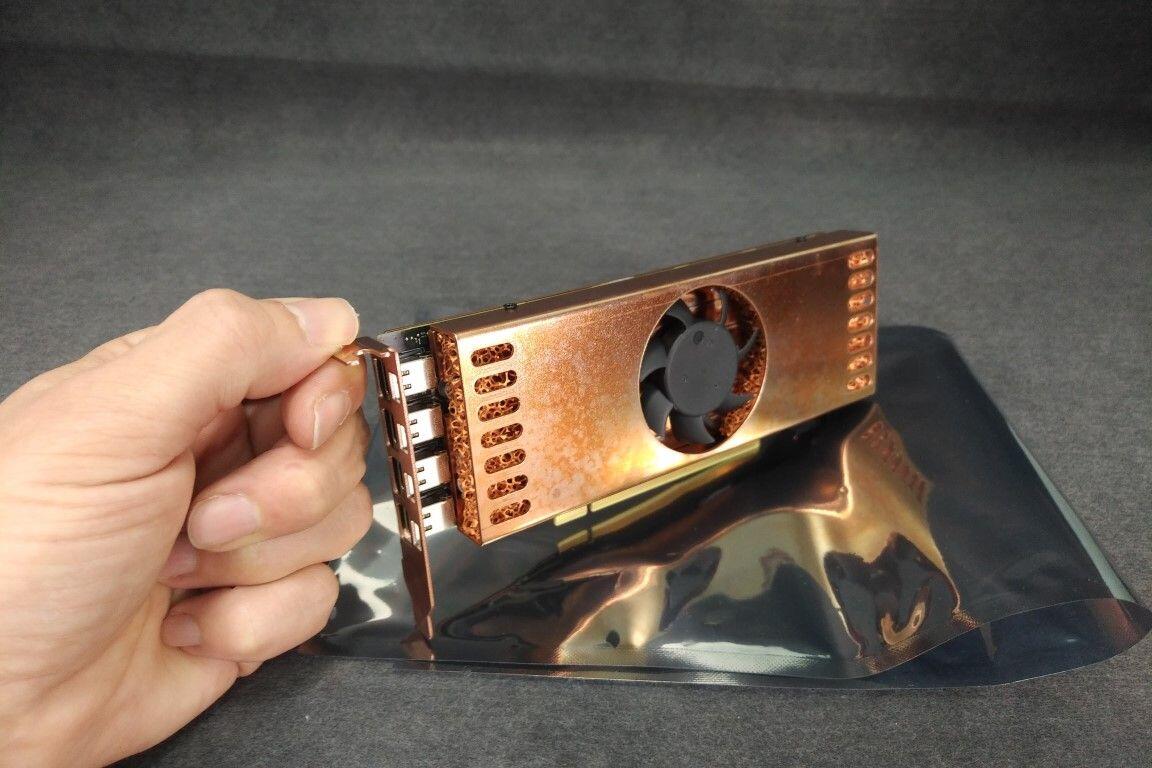

单槽刀卡A2000成品
单槽刀卡A2000成品
单槽刀卡A2000成品
单槽刀卡A2000成品
