写在前面：
1.本实验测试结果只针对本实验中所使用到的个体设备
2.本文论点仅是：小米11的PerfDog读取的功耗数据是否存在高于外接假电池功耗数据的情况
3.友好讨论，真理越辩越明，但绝不是依靠空口无凭的吵架和站队
假电池：说的通俗易懂，手机的假电池就是把手机的电池拆了，接上直流电源，以此来测试手机硬件的功耗，其结果也仅能作为硬件平台功耗的参考数据，在使用假电池测试时，不涉及温升、贴合用户场景等方面。此测试方法为手机行业主流硬件平台功耗测试方案，POWER MONITOR也是芯片厂商推荐的测试仪器。
注： POWER MONITOR同样存在问题，其软件显示电压基本上就是设定电压（以4V来说，无论带载大小，其电压显示一直为4.00或3.99），但是手机中读取到的电压会和POWER MONITOR存在差异，电流越大，差距越明显。用需要前级电压供电的MEK650可以复现此问题，

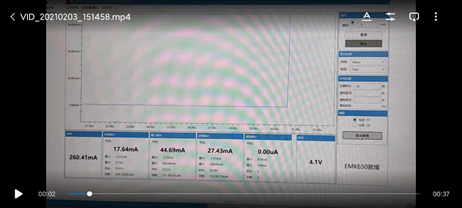

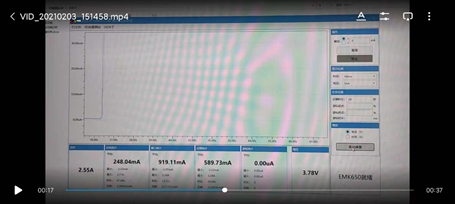

英加的设备实时读取的电压显示，手机端的电压低于前级电源，电流越大，波动越大，以前级电源设置4.1V为例，在进行GeekBench测试时，其电压会随着带载大小波动，加上本身线阻等影响，会造成主板侧读取电压和电源测读取电压存在差距，且功率越大差距越明显。
补充验证实验请参考实验：补-1

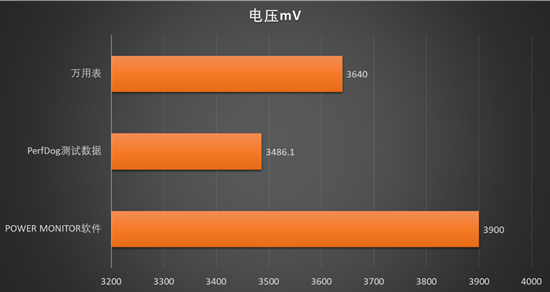

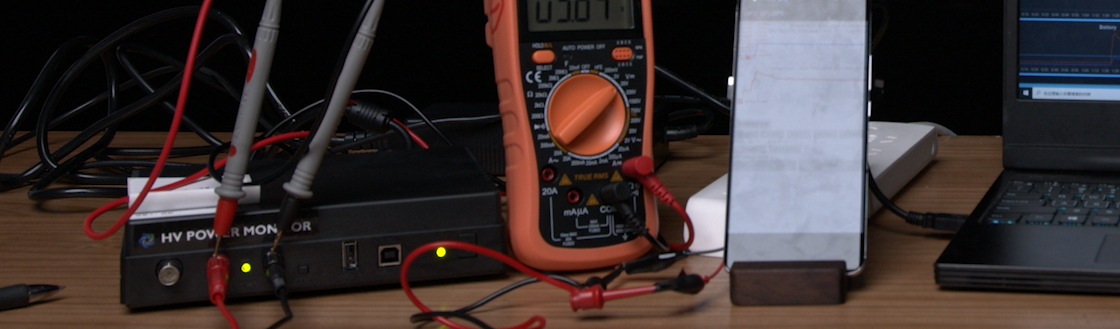

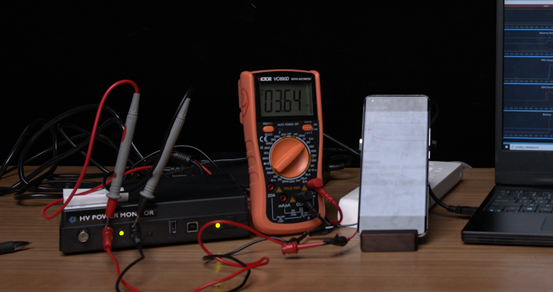

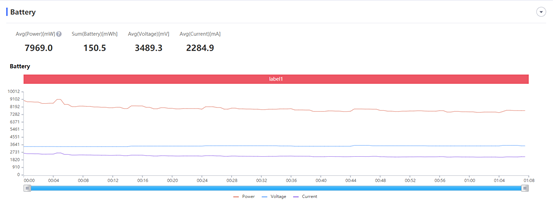

【实验：补-1：使用假电池供电，假电池输出端口并联万用表，手机连接PerfDog，同时测试GPU烤机，同时记录数据，对比电压数值。

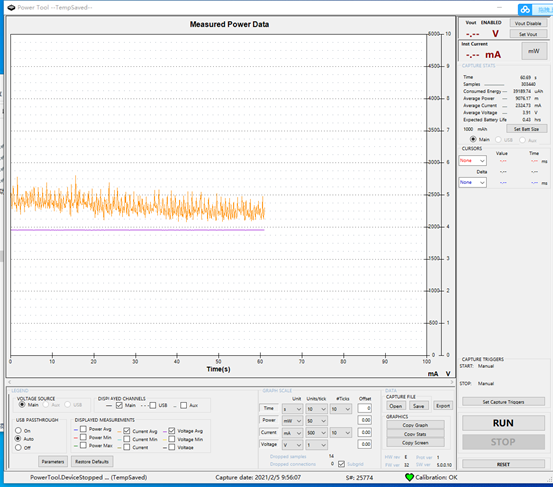

测试结果：通过测试可以看出，POWER MONITOR的软件显示电压在高负载情况会存在不准的情况发生，通过使用万用表测试其输出端口电压，在手机高负载时，万用表测试电压为3.64V，POWER MONITOR和万用表差值为260mV，POWER MONITOR和PerfDog差值为413.9mV，PerfDog和万用表差值为153.9mV（符合线阻等带来的影响），对于手机功耗测试，我们认为PerfDog的测试数据是正常的，其测试数据可以用来作为手机主板端的整机功耗参考。
注：PerfDog对电压等数据采集的官方解释：
l CTemp(CPU温度)
Battery Power(Current电流、Voltage电压、Power功耗)（注：与仪器测试误差<3%左右）。注1：Sum(Battery)是耗电量。注2：对于已经兼容的双电机型，可参考：https://bbs.perfdog.qq.com/detail-340.html，未兼容设备可以电流x2进行容错。
】
本文待验证问题：小米11的Perfdog读取的功耗数据是否高于外接假电池功耗数据
测试所使用到的设备
测试机型：小米11
购买方式：京东
配置：8+128
假电池：圈内大佬
功耗仪：AAA10F 和 英加科技 MEK650
测试版本：MIUI12.0.19 & MIUI12.0.12
PerfDog版本：PerfDog(v5.0.210104-Win)
测试日期：2021.2.3
注：本实验测试结果只针对本实验中所使用到的个体设备
实验设计1：使用假电池供电，手机连接PerfDog，同时测试不同场景，同时记录数据，进行对比

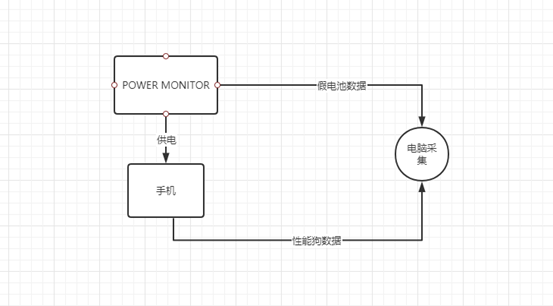

连接原理：

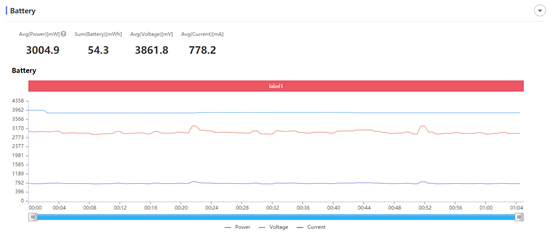

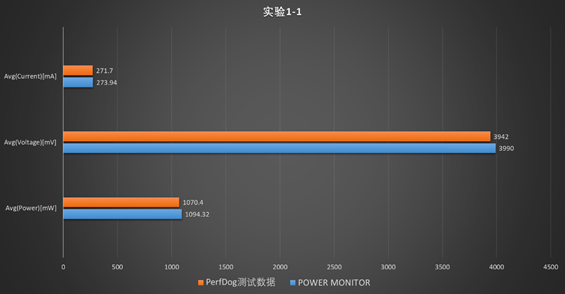

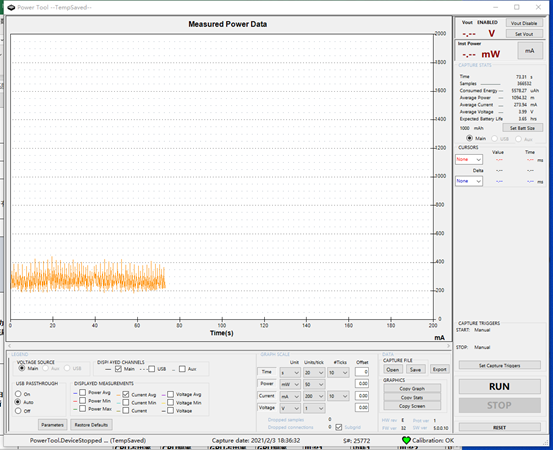

实验场景1-1：MIUI 12.0.19+MI11+最低亮度功耗（纯白壁纸）+1080P+60低刷新 桌面待机功耗
测试条件：1.机器恢复出厂设置。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.准备纯白和纯黑两张壁纸。
4.依据测试用例分别设置对应壁纸。5.测试页面仅保留一个拨号APP图标。6.静置一段时间后，PerfDog和POWER MONITOR同时记录数据

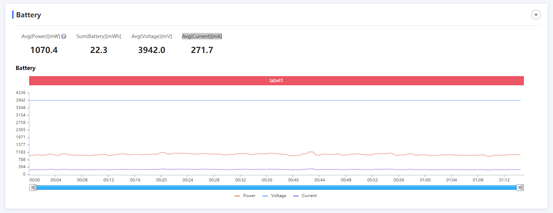

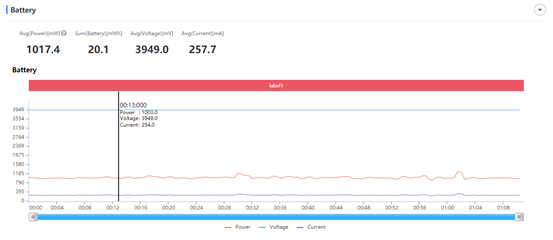

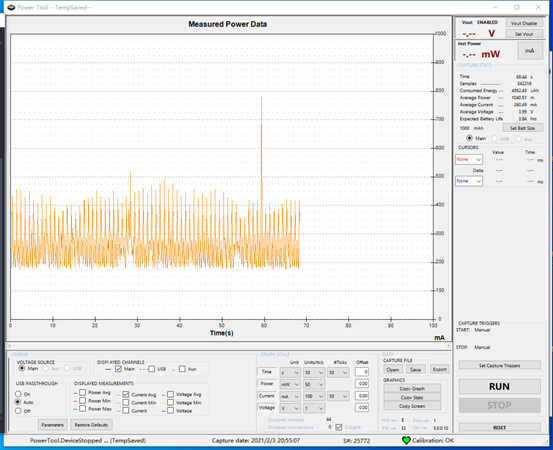

测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值2.24mA，平均电压差值48mV,平均功耗差值23.92mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响，假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为9.47 mW）

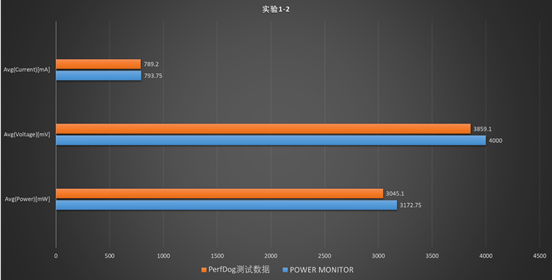

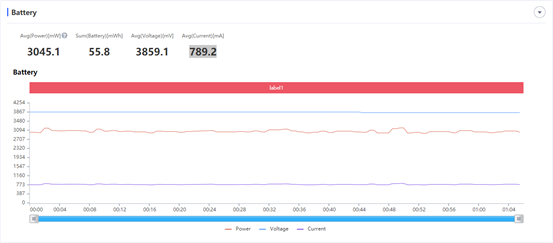

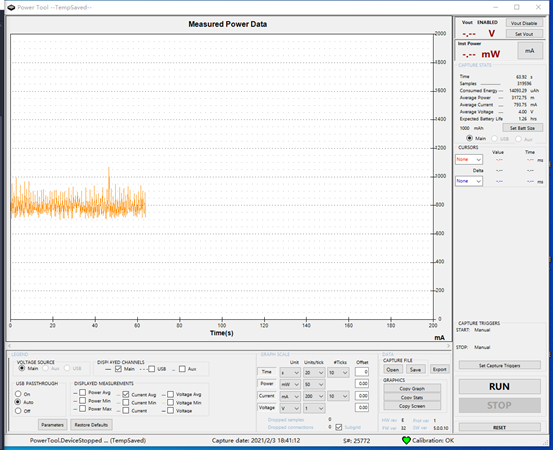

实验场景1-2：MIUI 12.0.19+MI11+最高亮度功耗（纯白壁纸）+1080P+60低刷新 桌面待机功耗
测试条件： 1.机器恢复出厂设置。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.准备纯白和纯黑两张壁纸。
4.依据测试用例分别设置对应壁纸。5.测试页面仅保留一个拨号APP图标。6.静置一段时间后，PerfDog和POWER MONITOR同时记录数据

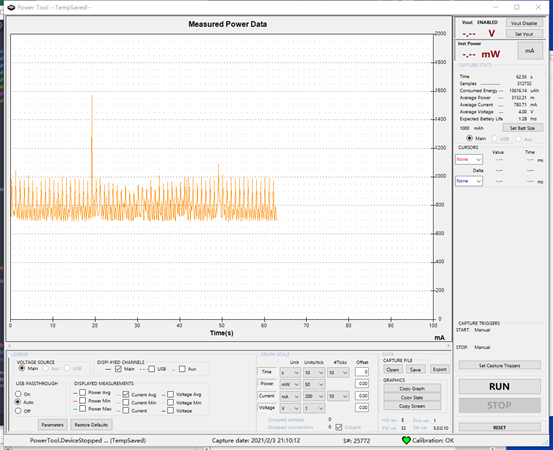

测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值4.55mA，平均电压差值140.9mV,平均功耗差值127.65mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响，假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为18.06 mW）

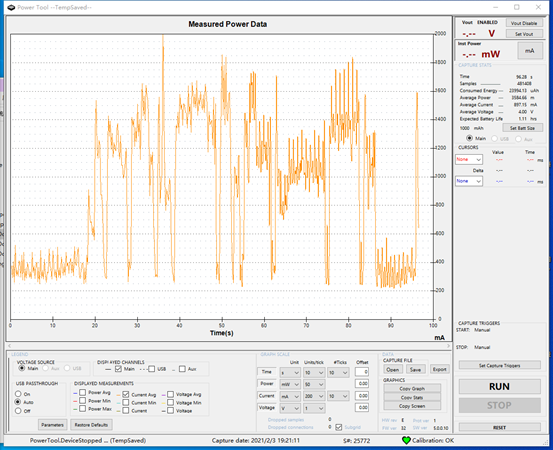

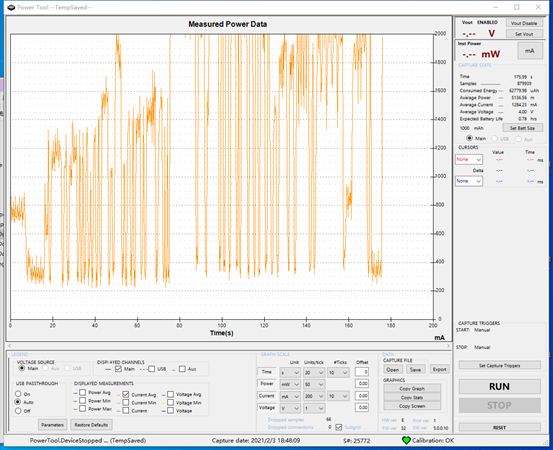

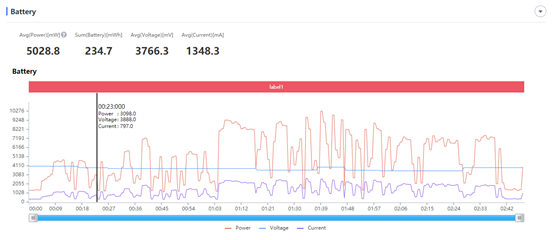

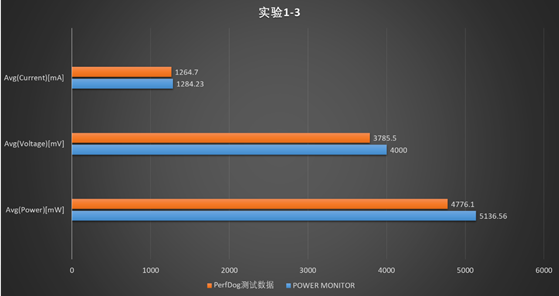

实验场景1-3：MIUI 12.0.19+MI11+1080P+60+ GeekBench5CPU测试
测试条件：1.机器无其他后台。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.静置一段时间后，PerfDog和POWER MONITOR同时记录数据，然后开始测试跑分。

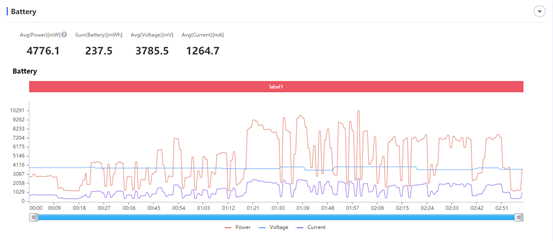

测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值19.53mA，平均电压差值214.5mV,平均功耗差值360.46mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响）（差距主要来自两者电压差距，电流越大功耗越大，线阻越明显，且大电流波动会影响到POWER MONITOR的稳压，参考本文开头提到的存在问题。假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为85.35mW）

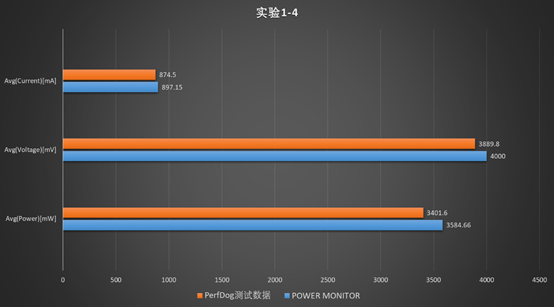

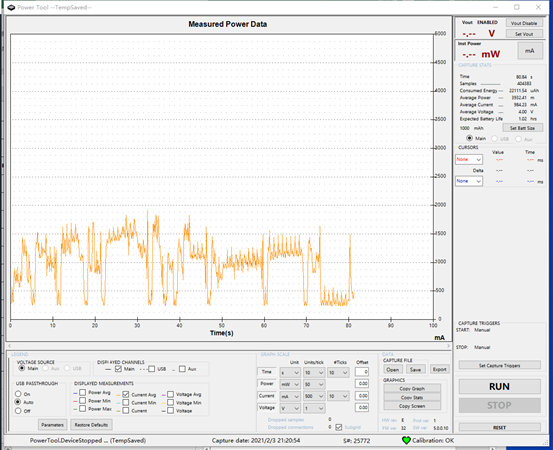

实验场景1-4：MIUI 12.0.19+MI11+1080P+60+ GeekBench5+OpenGL测试
测试条件：1.机器无其他后台。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.静置一段时间后，PerfDog和POWER MONITOR同时记录数据，然后开始测试跑分。
测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值22.65mA，平均电压差值110.2mV,平均功耗差值183.06mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响）（差距主要来自两者电压差距，电流越大功耗越大，线阻越明显，且大电流波动会影响到POWER MONITOR的稳压，假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为88.13mW）
实验1结论：米11的PerfDog读取的功耗数据不存在高于外接假电池功耗数据的情况，PerfDog测得数据符合正常情况，作为读取测试手机主板端具体功耗，具有参考性。
补充问题1：测试使用MIUI版本为12.0.19，是否之前版本存在问题？
实验设计2：使用假电池供电，手机连接PerfDog，同时测试不同场景，同时记录数据，进行对比，手机回退12.0.12版本。
回退方法：使用官方解锁工具进行解锁BL，线刷官方12.0.12线刷包完成系统版本回退。
连接原理：
实验场景2-1：MIUI 12.0.12+MI11+最低亮度功耗（纯白壁纸）+1080P+60低刷新 桌面待机功耗
测试条件：1.机器恢复出厂设置。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.准备纯白和纯黑两张壁纸。
4.依据测试用例分别设置对应壁纸。5.测试页面仅保留一个拨号APP图标。6.静置一段时间后，PerfDog和POWER MONITOR同时记录数据
测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值2.79mA，平均电压差值41mV,平均功耗差值23.11mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响，假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为11.27 mW）
实验场景2-2：MIUI 12.0.12+MI11+最高亮度功耗（纯白壁纸）+1080P+60低刷新 桌面待机功耗
测试条件： 1.机器恢复出厂设置。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.准备纯白和纯黑两张壁纸。
4.依据测试用例分别设置对应壁纸。5.测试页面仅保留一个拨号APP图标。6.静置一段时间后，PerfDog和POWER MONITOR同时记录数据
测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值5.51mA，平均电压差值138.2mV,平均功耗差值127.31mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响，假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为21.63 mW）

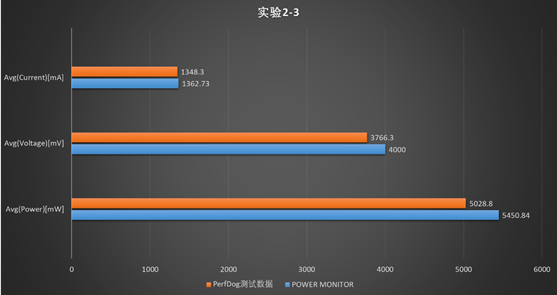

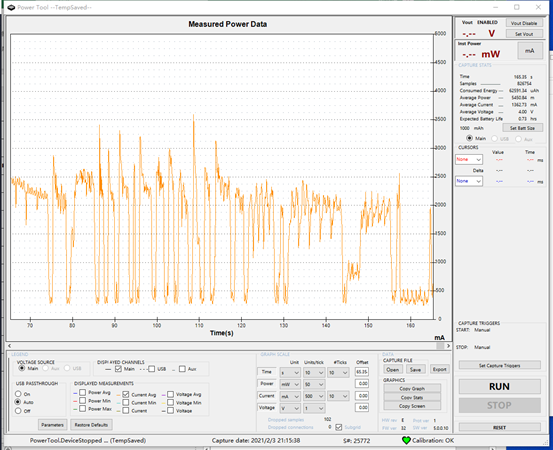

实验场景2-3：MIUI 12.0.12+MI11+1080P+60+ GeekBench5CPU测试
测试条件：1.机器无其他后台。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.静置一段时间后，PerfDog和POWER MONITOR同时记录数据，然后开始测试跑分。
测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值14.43mA，平均电压差值233.7mV,平均功耗差值422.04mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响）（差距主要来自两者电压差距，电流越大功耗越大，线阻越明显，且大电流波动会影响到POWER MONITOR的稳压，参考本文开头提到的存在问题。假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为103.64mW）

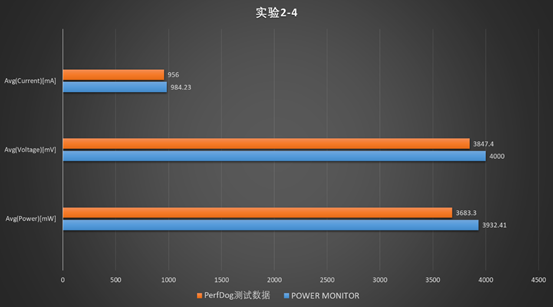

实验场景2-4：MIUI 12.0.12+MI11+1080P+60+ GeekBench5+OpenGL测试
测试条件：1.机器无其他后台。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.静置一段时间后，PerfDog和POWER MONITOR同时记录数据，然后开始测试跑分。
测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值28.23mA，平均电压差值152.6mV,平均功耗差值249.11mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响）（差距主要来自两者电压差距，电流越大功耗越大，线阻越明显，且大电流波动会影响到POWER MONITOR的稳压，假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为103.42mW）

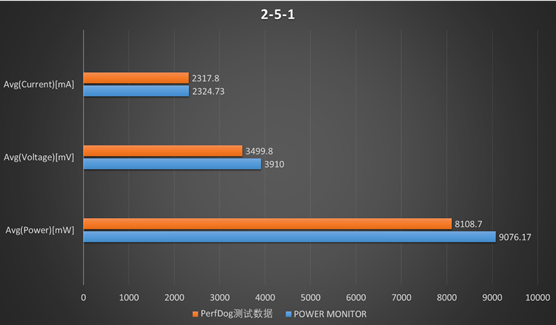

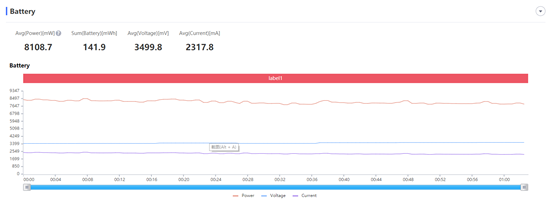

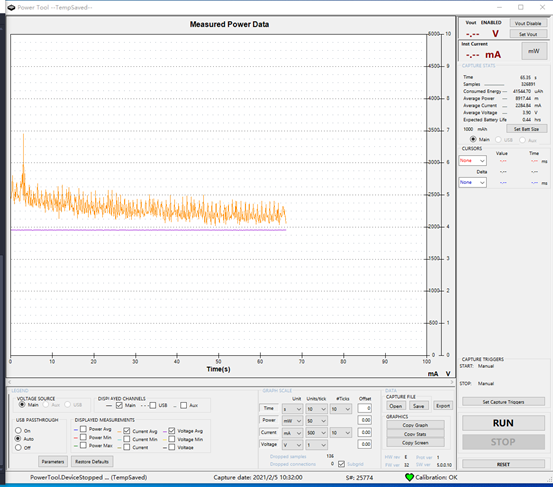

实验场景2-5-1：MIUI 12.0.12+MI11+1080P+60+ GPUGflops
测试条件：1.机器无其他后台。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.静置一段时间后，PerfDog和POWER MONITOR同时记录数据，然后开始测试。
测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值6.93mA，平均电压差值410.2mV,平均功耗差值967.47mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响）（差距主要来自两者电压差距，电流越大功耗越大，线阻越明显，且大电流波动会影响到POWER MONITOR的稳压，假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为27.39mW）

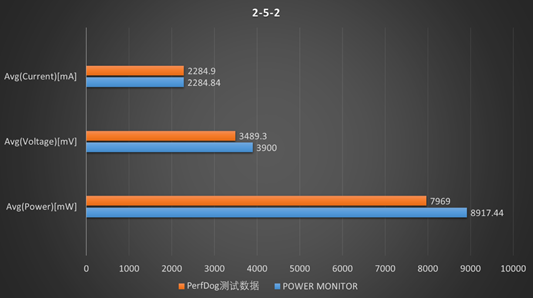

实验场景2-5-2：MIUI 12.0.12+MI11+1080P+60+ GPUGflops
测试条件：1.机器无其他后台。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.静置一段时间后，PerfDog和POWER MONITOR同时记录数据，然后开始测试。
测试结果：PerfDog软件测试结果符合正常，POWER MONITOR高于软件读数，平均电流差值0.06mA，平均电压差值410.7mV,平均功耗差值948.44mW（受线材损耗、转化效率、POWER MONITOR大电流情况电压稳定性等影响）（差距主要来自两者电压差距，电流越大功耗越大，线阻越明显，且大电流波动会影响到POWER MONITOR的稳压，假设软件读取电压为实际手机内部主板侧电压，用POWER MONITOR的电流*软件的电压，功耗差值则为4.86mW）
实验2结论：米11的PerfDog读取的功耗数据不存在高于外接假电池功耗数据的情况，PerfDog测得数据符合正常情况，作为读取测试手机主板端具体功耗，具有参考性。
补充问题2：正常使用电池和使用假电池测试的差距有多大
实验设计3：分别使用假电池和电池供电，手机连接PerfDog，同时测试不同场景，同时记录数据，进行对比，手机回退12.0.12版本。
注：此实验仅作为补充验证，实际上真实电池的电压是随着放电持续降低的，而假电池不会，且电池温度会影响到性能释放等，不确定因素较多。
连接原理：

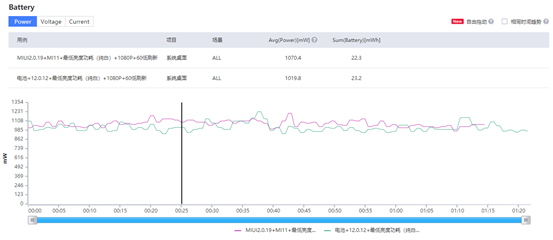

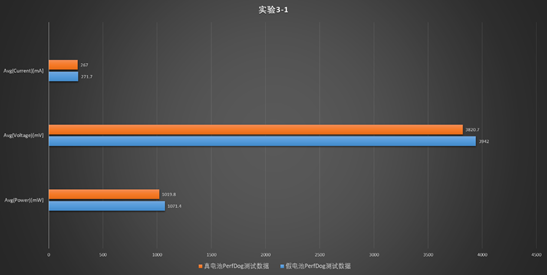

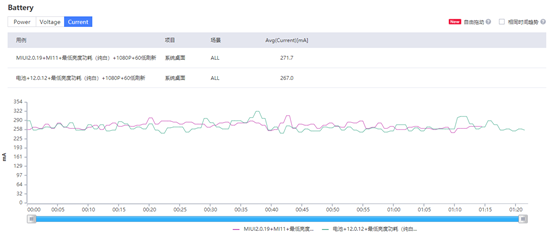

实验场景3-1：真电池/假电池+MIUI 12.0.12+MI11+最低亮度功耗（纯白壁纸）+1080P+60低刷新 桌面待机功耗
测试条件：1.机器恢复出厂设置。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.准备纯白和纯黑两张壁纸。
4.依据测试用例分别设置对应壁纸。5.测试页面仅保留一个拨号APP图标。6.静置一段时间后，PerfDog和POWER MONITOR同时记录数据

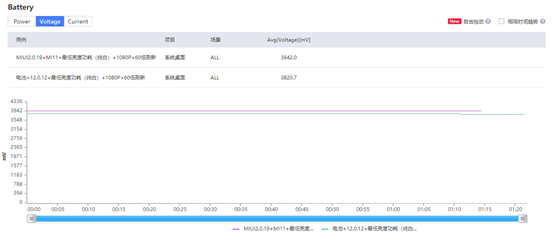

测试结果：PerfDog软件测试结果符合正常，两者差距正常，平均电流差值4.7mA，平均电压差值121.3mV,平均功耗差值51.6mW.

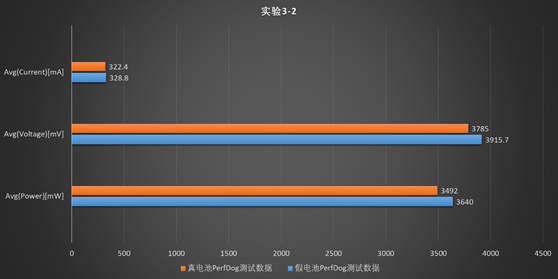

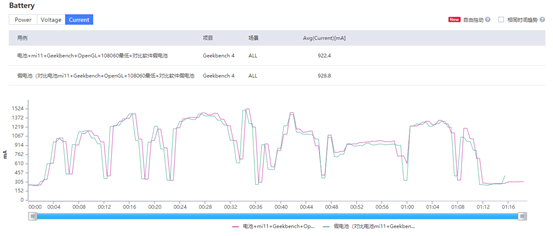

实验场景3-2：真电池/假电池+ MIUI 12.0.12+MI11+1080P+60最低亮度+ GeekBench5+OpenGL测试
测试条件：1.机器无其他后台。2.机器开启飞行模式，关闭振动，定位等一切选项，选择静音。3.静置一段时间后，PerfDog和POWER MONITOR同时记录数据，然后开始测试跑分。

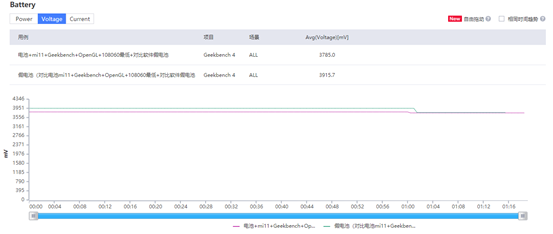

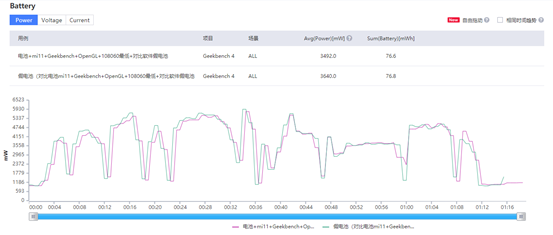

测试结果：PerfDog软件测试结果符合正常，两者差距正常，平均电流差值6.4mA，平均电压差值130.7mV,平均功耗差值148mW.
实验3结论：使用电池和使用假电池测试的差距在正常可接受范围内
