这是我在5imx上的一个帖子。

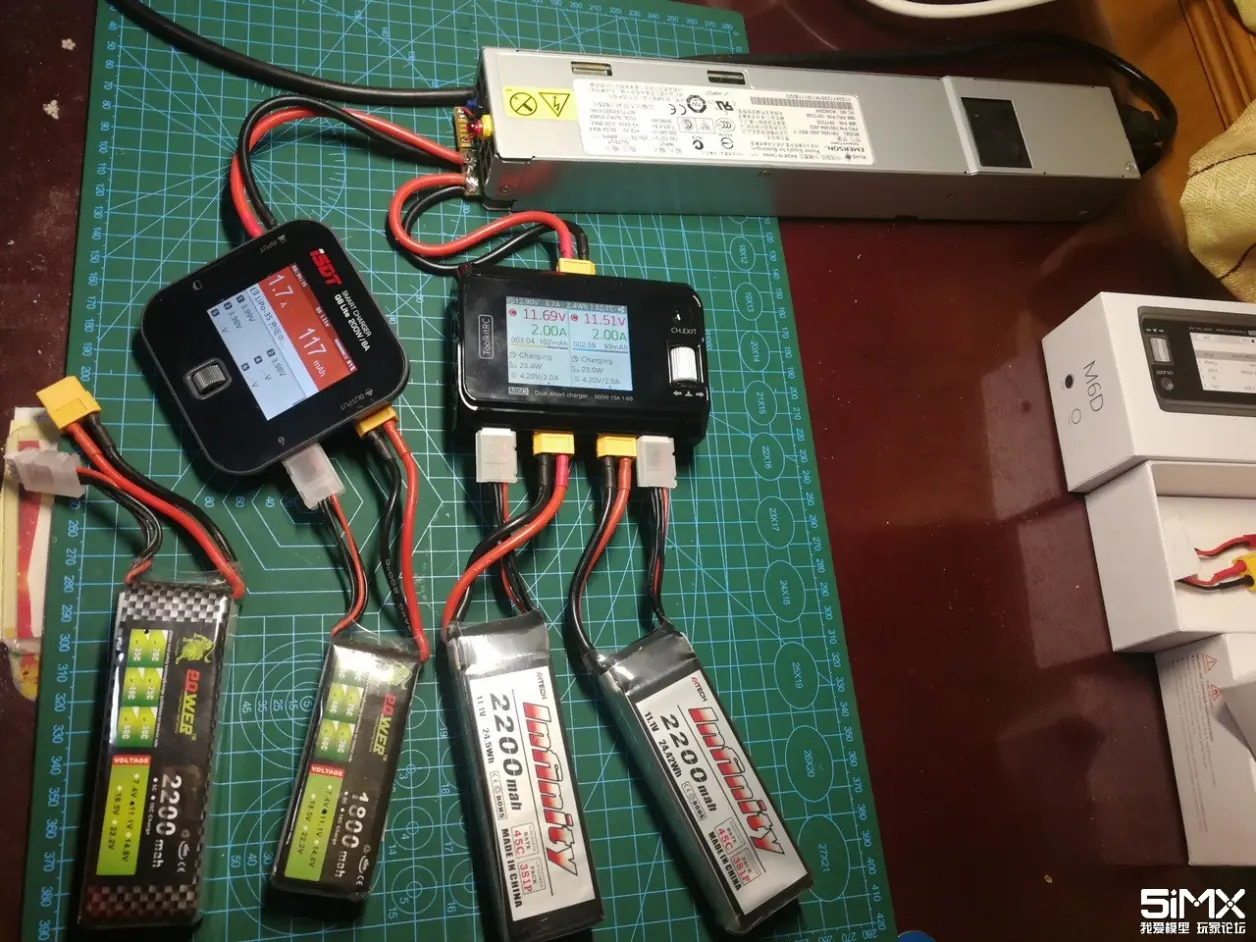

前段时间弄到了一个IBM x3650服务器电源：品牌艾默生，型号为 7001484 J000，最大功率675w，体积小巧。已改为可离线启动，作为平衡充的电源。
大家知道，12v直流供电无法提供平衡充满功率运行。充电器更高功率运行，或者满负荷运行，需要更高电压的直流输入。
现在，又弄到了一个相同的艾默生675w服务器电源，进一步将这两个电源改造并串联成24v 1350w的低成本高质量直流电源，即可完美地供电给大功率平衡充满功率工作。
参考RCGroups上的最终方案，在串联两个12v服务器电源时，悬空其中一个电源的直流输出负极的接地，可避免另一个电源串联时输出短路，同时还保证两个电源的外壳交流接地完好。相比最早的悬空交流输入地线方案，这个方案更安全，而且不用隔离两个电源的外壳。

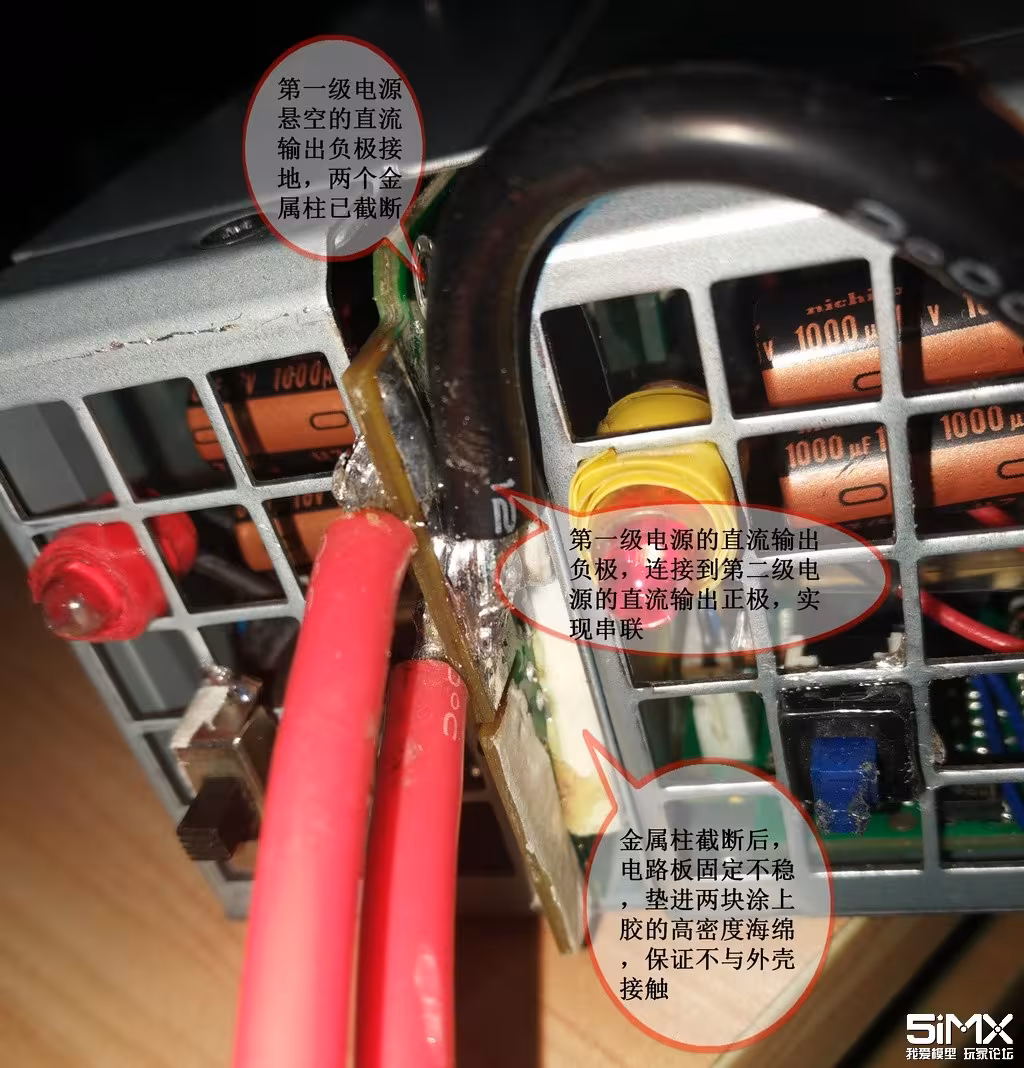

第一步，首先断开第一个电源的直流输出负极接地。具体做法：打开电源，拆下主板，可看到直流输出端主板上有两个螺丝，这两个螺丝拧在两个固定在外壳的金属柱上。金属柱联通了外壳和直流输出负极，将负极接地。拧下两个螺丝，并将这两个金属柱用带切割片的电磨切掉，从而断开了直流输出接地。之后用两块涂了胶水的高密度海绵垫在原来两个金属柱位置，以稳固主板并隔离主板和外壳。
第二步，恢复悬空直流输出后的电源状态LED显示。由于这个电源的三个状态LED的负极是通过外壳链接到直流输入负极的，因悬空断开了直流输出接地，导致状态LED负极断开而不亮。我将这三个LED从主板上焊下来，将负极弯上90°，焊上一条细线到电源后边的直流输出负极，再将正极焊回板子，从而恢复了LED回路。在原主板的LED负极焊盘哪儿粘上一小块绝缘胶带。
第三步，串联两个电源：将悬空了直流输出接地的那个电源的负极，焊接到第二个电源的直流输出正极上，进行串联。

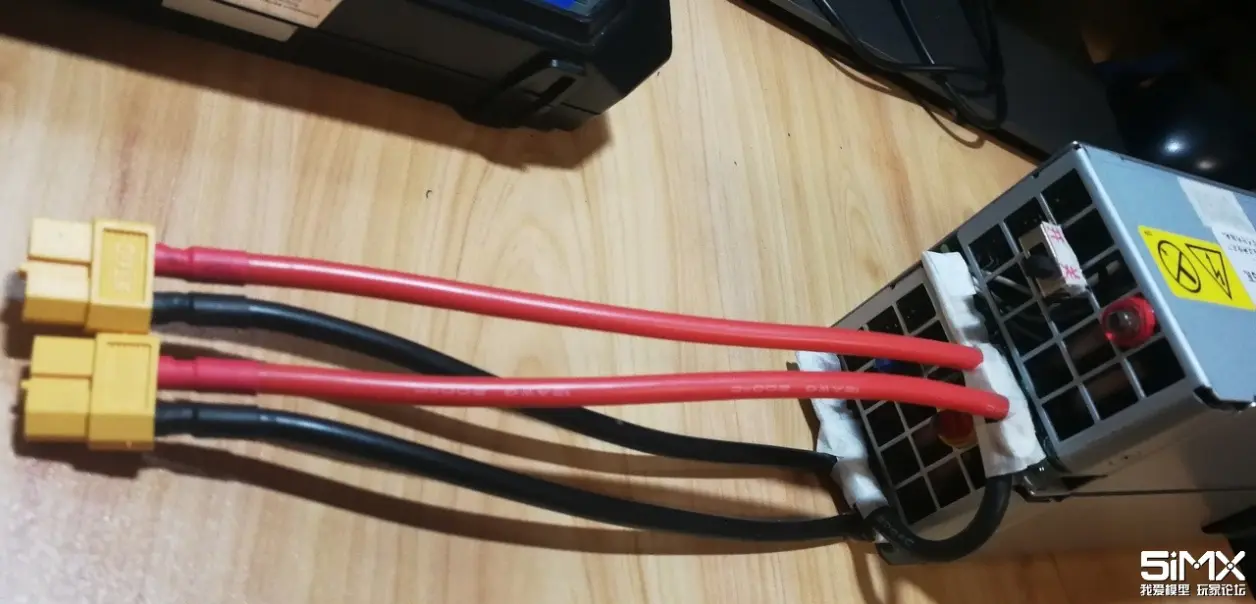

第四步，焊接好两组xt60插头。红线焊在悬空了直流输出接地的那个电源的直流输出正极上，黑线焊在第二个电源的直流输出负极上。

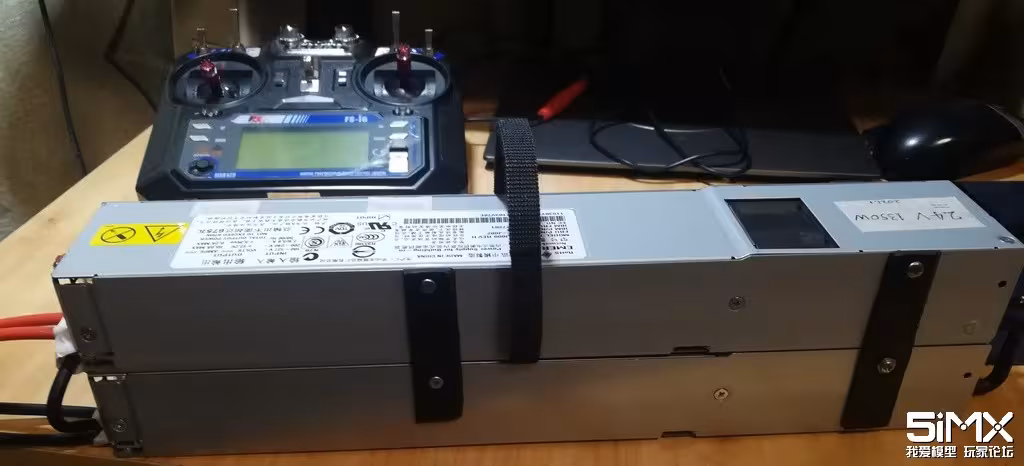

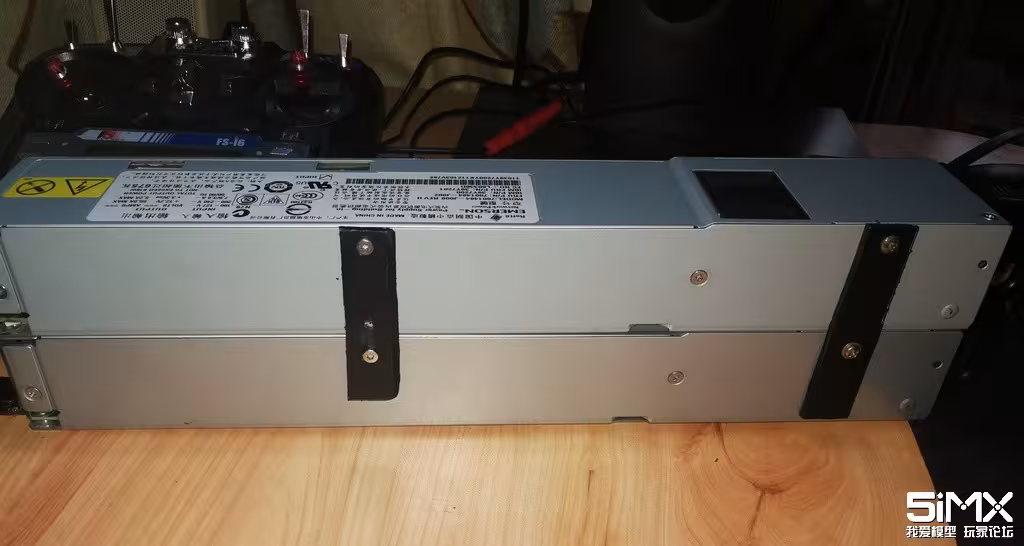

第五步, 固定两个电源。将两个电源上下叠好，分别拧下左右两边对应两个外壳上的螺丝，剪上一小块纸条压在两个电源对应螺丝孔位，用手指隔着纸条抠到螺丝孔留下痕迹，用笔做好标记。用切割机从废路由器的塑料外壳上切割了四条塑料条，将做了螺丝位置标记的纸条压在塑料条上用电钻打孔，保证孔位的准确。然后找了几颗合适直径和长度的螺丝，将四个塑料条跨接固定在两个电源外壳上，从而牢固地固定了两个电源外壳为一体。
第六步，找了一条魔术粘带，从两个电源外壳缝隙塞进去，再粘在一起，形成一个提手。
第七步，找了一条旧联想台式电脑的双头电源线，剪掉插头，接上一个漏电保护插头，确保安全。

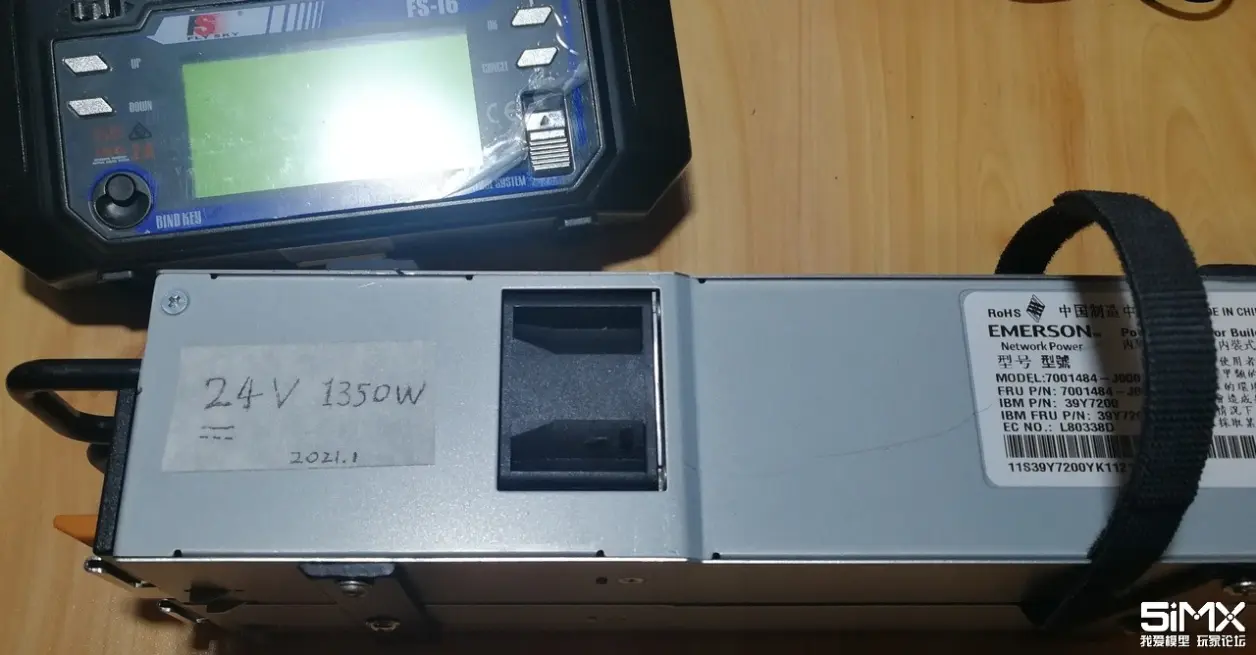

至此，低成本、高品质、大功率的 24v 1350w 直流电源改造完毕。
