这次还是继续为之后的专栏做铺垫（如果之后还继续写这一系列专栏的话）。

以一个经典的有质量、弹性和阻尼的东西为例。质量×加速度，阻尼×速度，弹性×偏移量（距离），驱动力构成这样一个动力系统。这样一来有一个简单的等式：

二阶系统

这个东西通常被称为二阶系统，接下来我们用MATLAB的Simulink搭建这个系统：

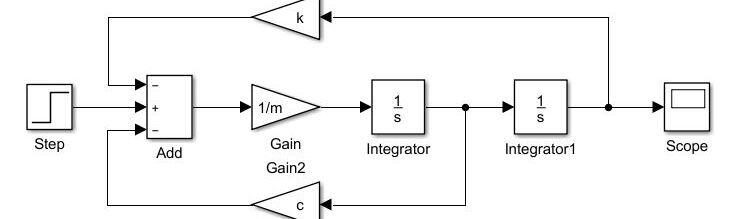

Simulink搭建二阶系统

如图 2所示，我们需要用到Step、Add、Gain、Integrator、Scope这几个模块。点击工具栏的Library Browser在Simulink Library找到这几个模块，并将其拖放到工作区。

Sources下的Step模块

图 3 Step模块

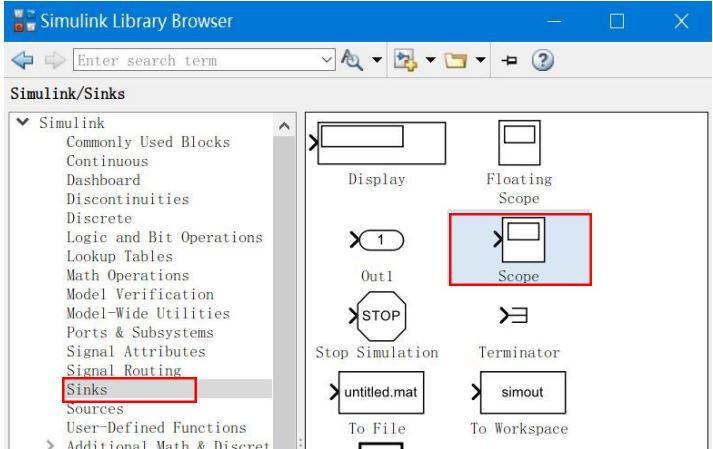

Sinks 下的 Scope 模块

图  4 Scope 模块

Continous 下的 Integrator 模块

图  5 Integrator 模块

Math Operations 下的 Gain 模块

图  6 Gain 模块

Math Operations 下的 Add 模块

图  7Add 模块

然后配置我们找到的这些模块，双击 Add 模块，将 List of signs改为-+-

图  8 配置 Add 模块

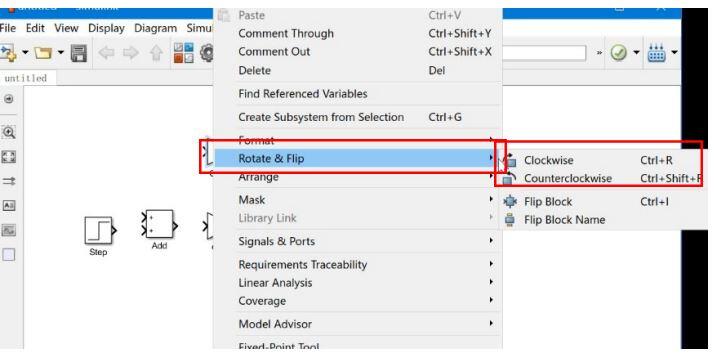

按住 Ctrl 拖动 Gain 模块，将其复制，右键 Gain 模块进行旋转或者选中 Gain 模块后按快捷键 Ctrl+R

图  9  配置 Gain 模块

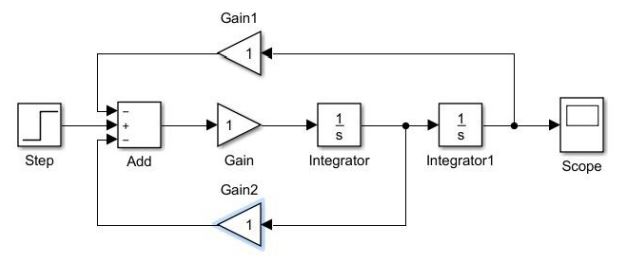

将配置好的模块按图  10 方式连接起来，直接拖动鼠标即可连接。

图  10 连接各模块

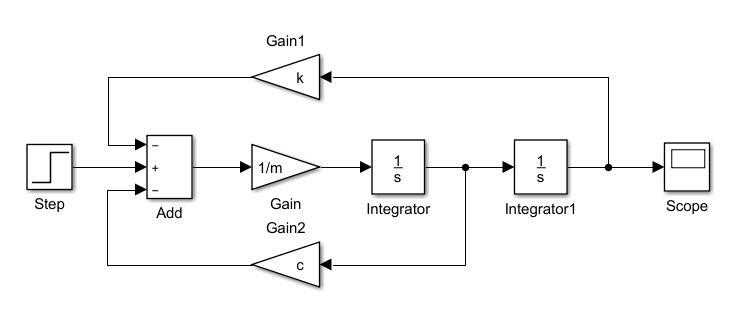

修改系统的参数，分别双击 Step 以及 3 个 Gain 模块

图  11 修改 Step 的 Step time

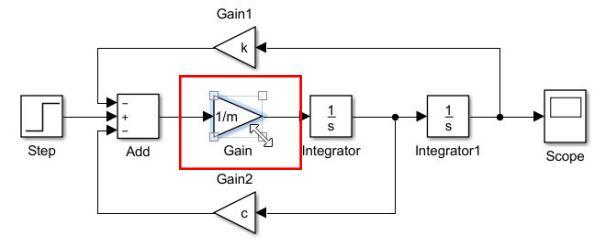

Gain 模块参数过长，显示不下时可以拖动调整模块大小

图  12 Gain 模块参数显示不下

图  13 拖动调整模块大小

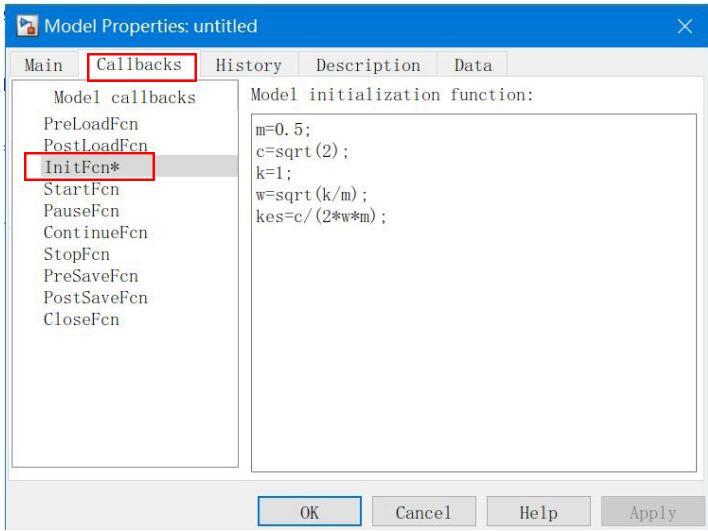

点 击 File->Model  Properties->  Model  Properties->Call  backs-> InitFcn  进行初始化参数。

图  14  初始化参数

m=0.5;%这里是质量 0.5kg c=0;%  这里是阻尼 0 k=1; %  这里是弹性 1N/m w=sqrt(k/m); %  这里是振动系统的频率 kes=c/(2*w*m);%这里是判断系统状态的 ξ 值 %0<ξ<1：欠阻尼  ξ=1:临界阻尼  ξ>1:过阻尼

图  15  初始化参数

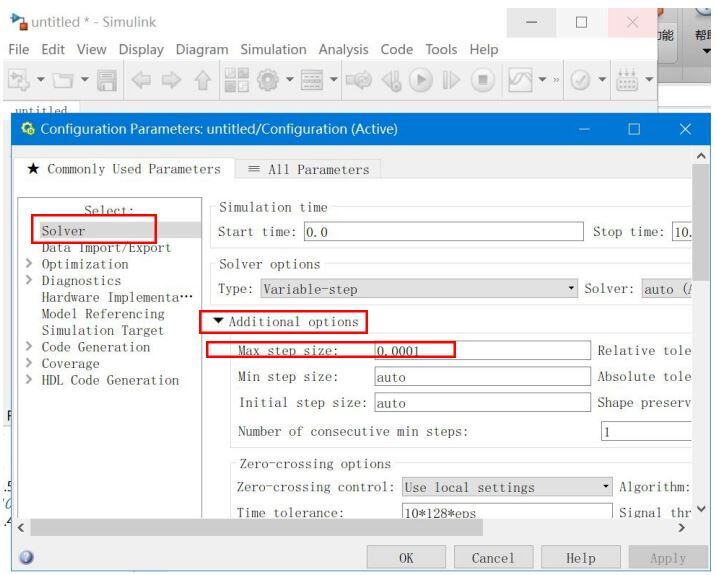

设置一下仿真系统的仿真步长，点击工具栏的小齿轮，点击下拉菜单 Additional options 设置 Max step size 为 0.0001（值越小，曲线越光滑，但系统运算量也越大）。

图  16  设置仿真系统的仿真步长

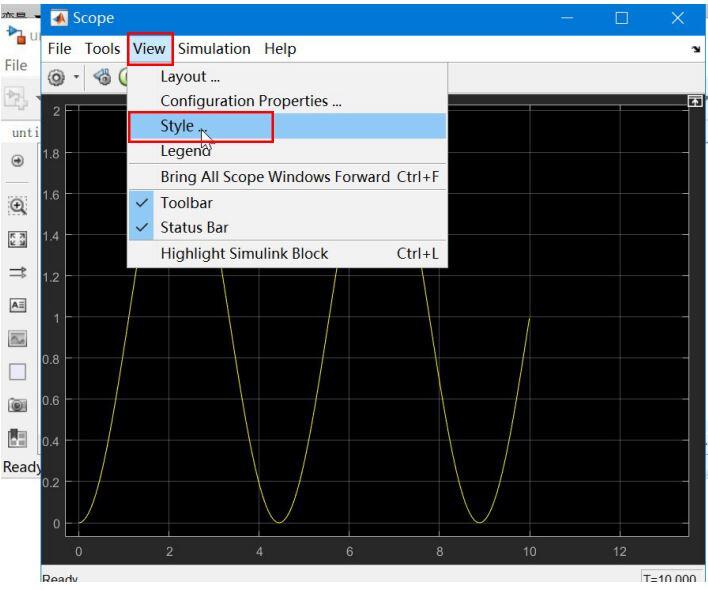

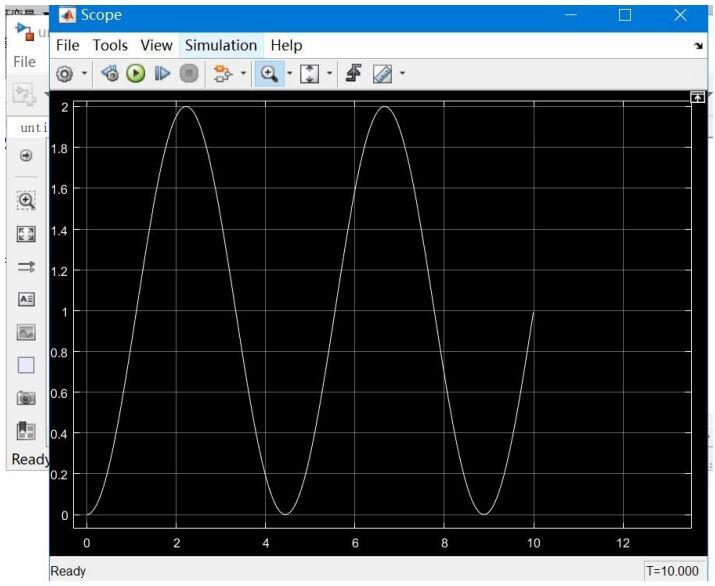

点击工具栏的小三角运行，双击 Scope 模块查看运行结果。点击View->Style 进行图像风格的调整。

图  17  图像风格的调整

调整完后的图像

图  18  图像风格的调整

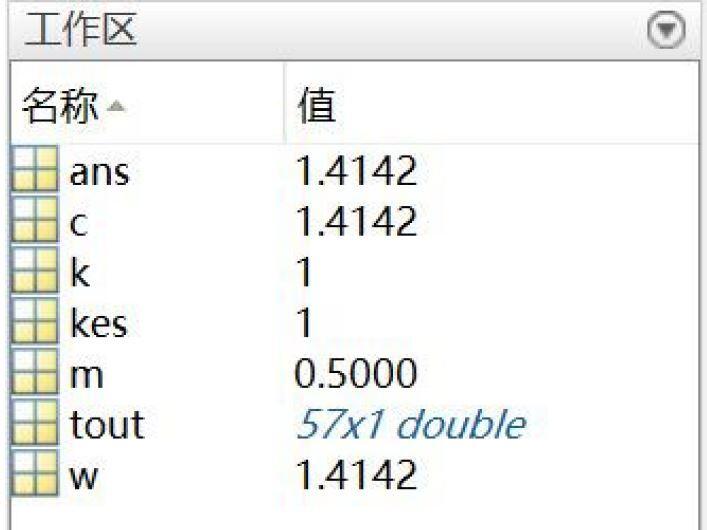

回到 MATLAB 主界面工作区，在工作区窗口可以查看运行后，各个参数的取值。

图19 各参数取值

然后可以对参数进行修改，探索二阶系统不同ξ 值下的单位阶跃响应曲线。
