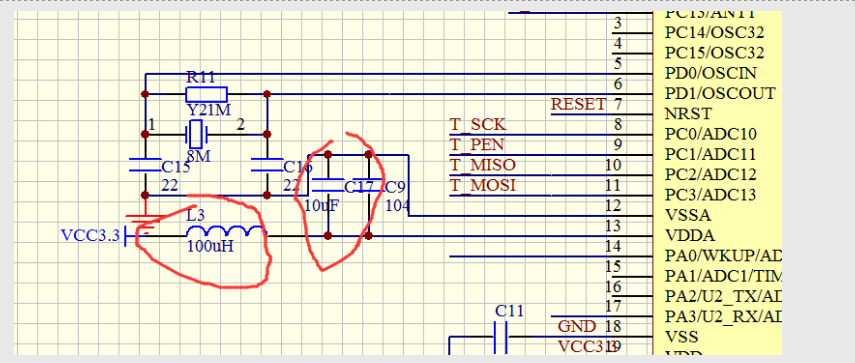

在STM32前使用LC为电源滤波

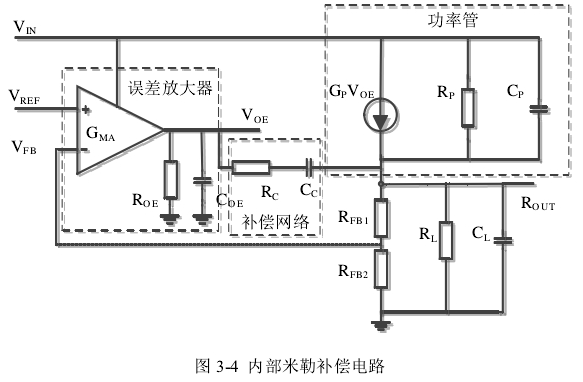

众所周知，LC输出滤波器可以抑制电源的高频纹波，可以与电源故有的输出电容构成π型滤波，受到大家的喜爱，但它对电源的动态性能有巨大影响，有可能引起自激振荡。这是由于LDO内部有着极为复杂的补偿电路[1]，但它基本为阻性负载设计：

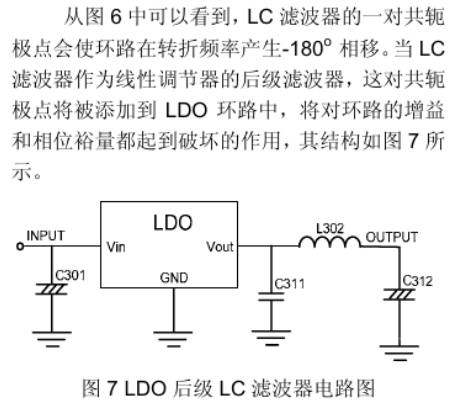

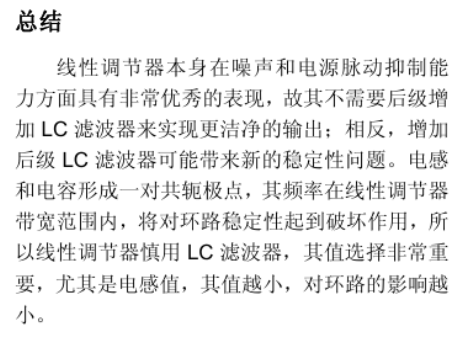

当纯阻性负载RL（并联电容CL）更换为CLCR网络后，负载特性发生改变，进而影响了环路稳定性，其结论如下[2]，更详细的实验和推导推荐百度搜索原始文献

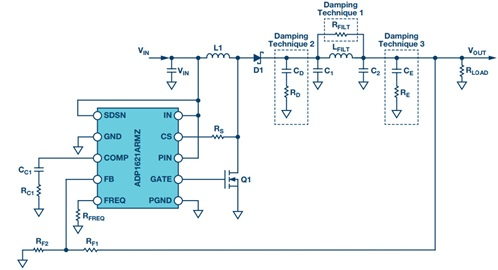

而这样的事情在开关电源中同样严重[3]

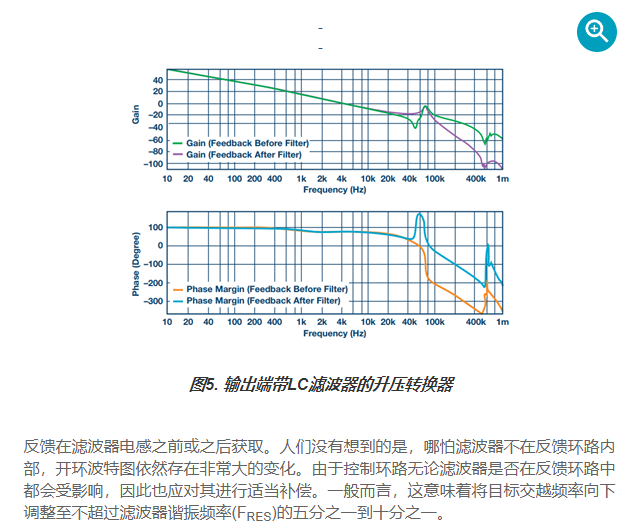

上图将反馈取在了π型滤波器的右边，也就是滤波器处于环路之中，但即使取在左边依然会影响环路，并且电感的ESR会导致直流精度下降。

最差的情况就是自激振荡啦[4]

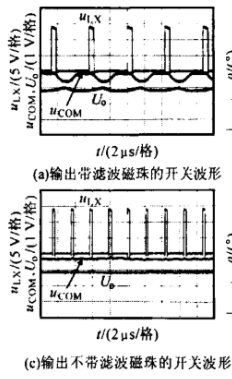

磁珠构成的LC滤波器导致了次谐波振荡

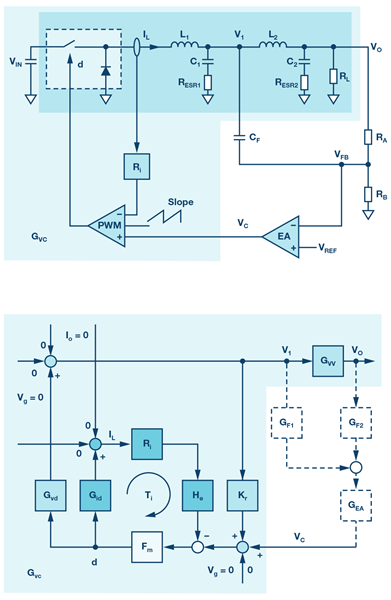

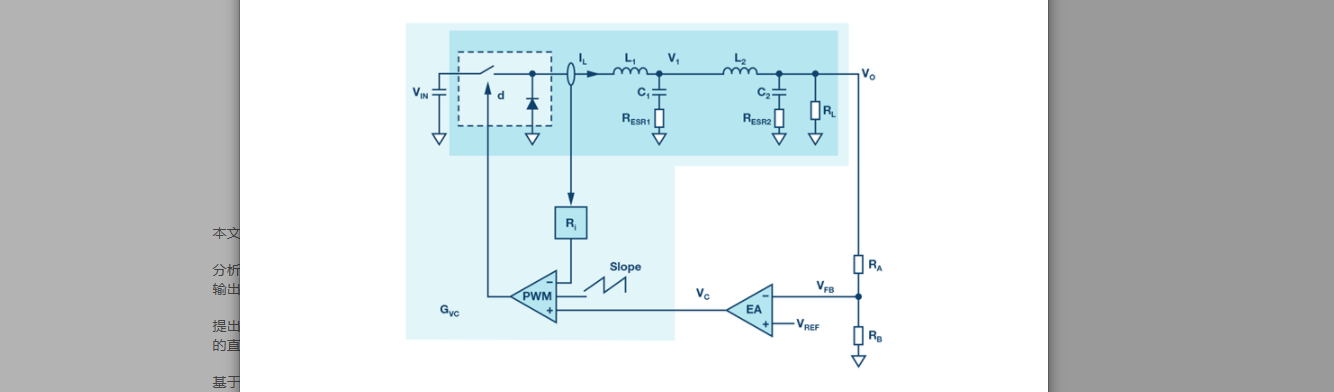

但控制策略多种多样，我们也有有效但复杂的控制策略来使用多级LC滤波[5]

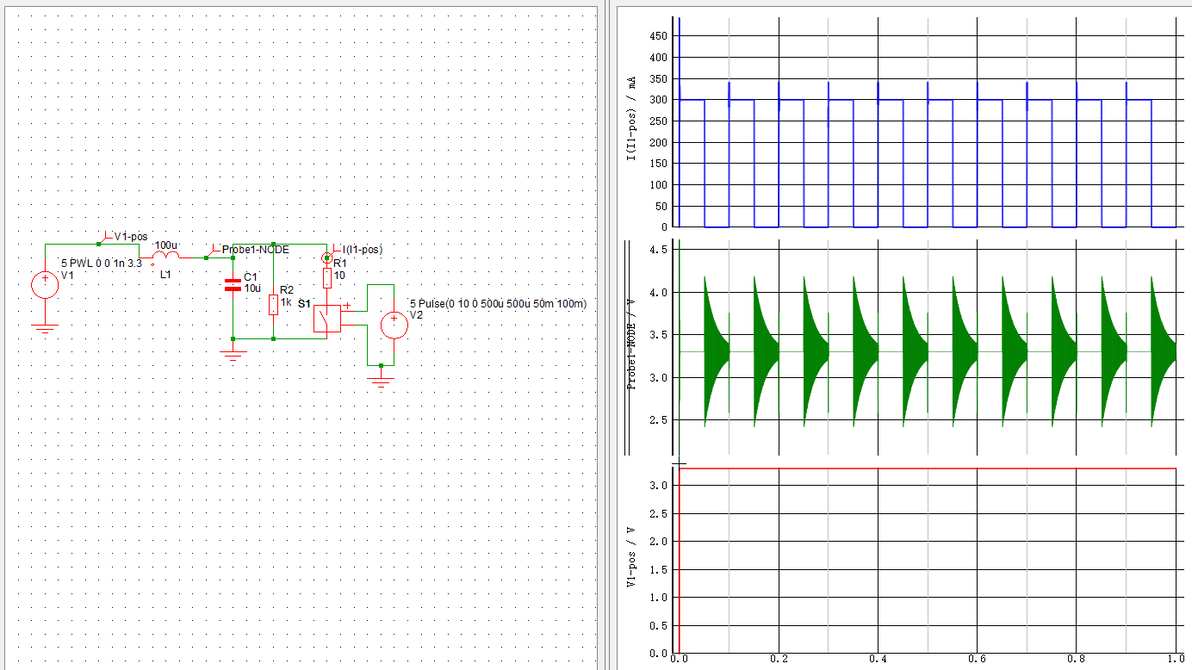

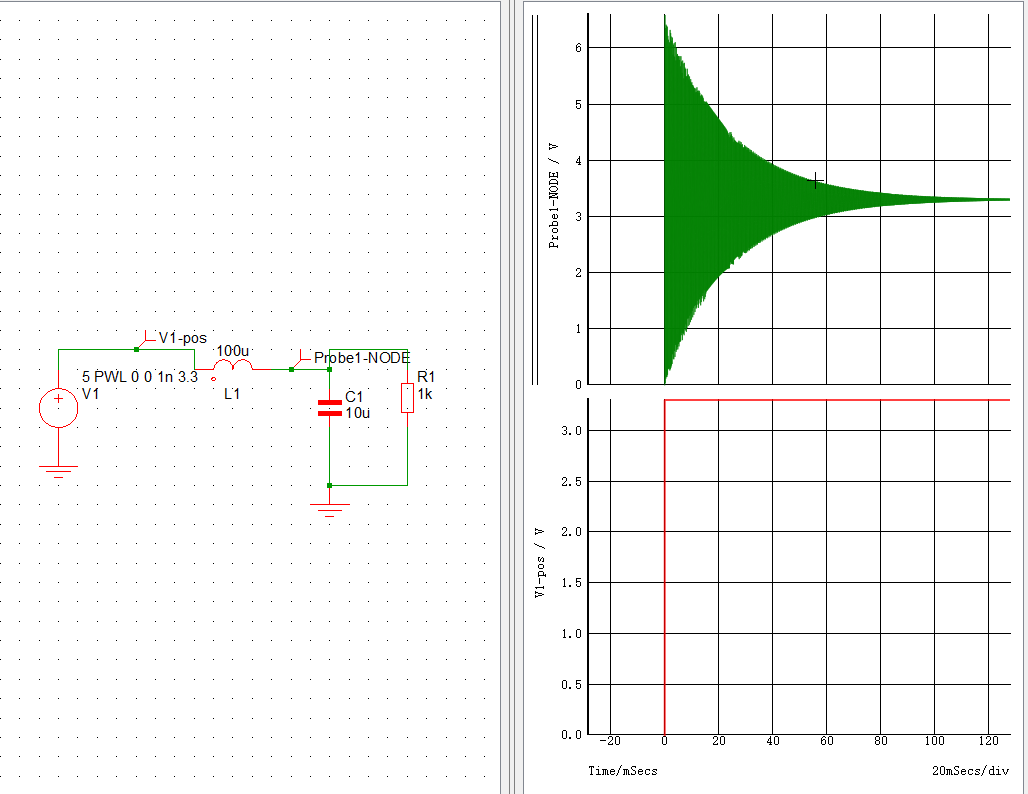

上面的分析相对抽象，而且主要针对电源稳定性而言。现在考虑最简单直观的电池供电，它是不涉及环路的开环供电。但如果使用LC滤波，在上电瞬间会发生LC串联谐振，在元件引脚上产生高压

另外一个问题就是，电感阻碍了电流的流动，使得负载跳变时电压无法及时响应

此外电感的寄生电阻也会对直流性能产生影响。

但实际中我们也可以见到很多输出π型滤波，它们一般使用很小的电感值与大容值电容相配合，或让LC后级滤波的谐振频率提高到开关频率附近，把电感对环路的影响近似忽略，当然也可能直接将穿越频率下压，牺牲瞬态性能换取较低的稳态纹波

带二级LC滤波的电压模式单管正激电源

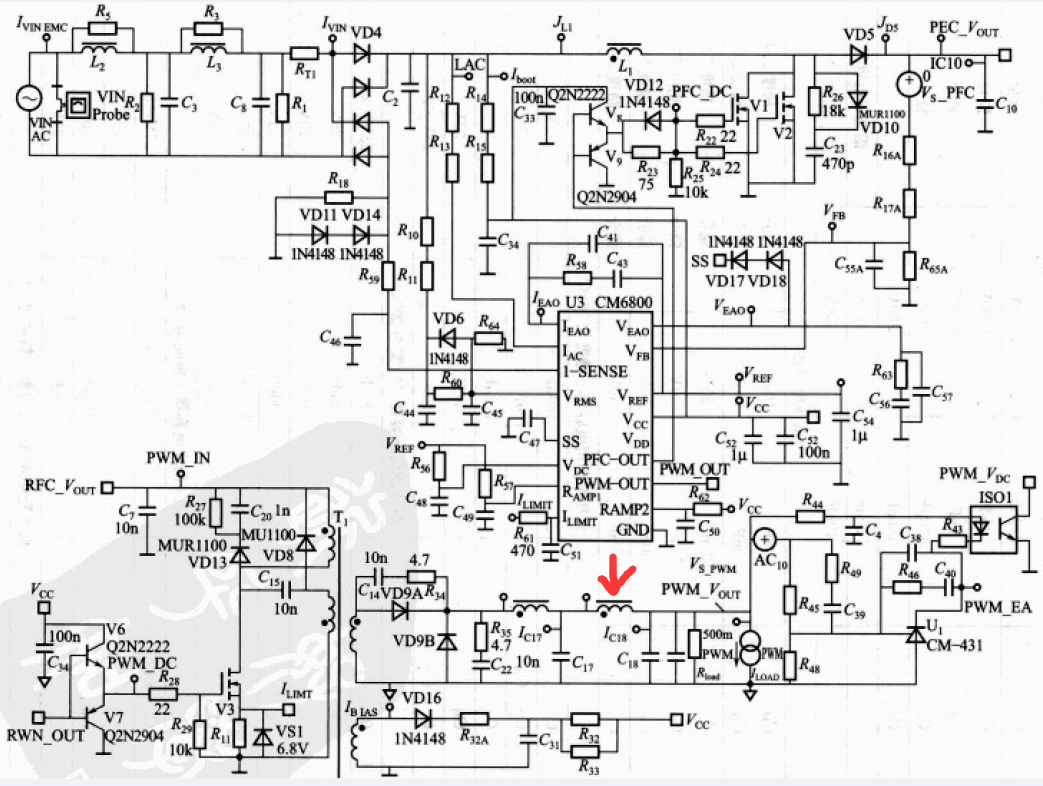

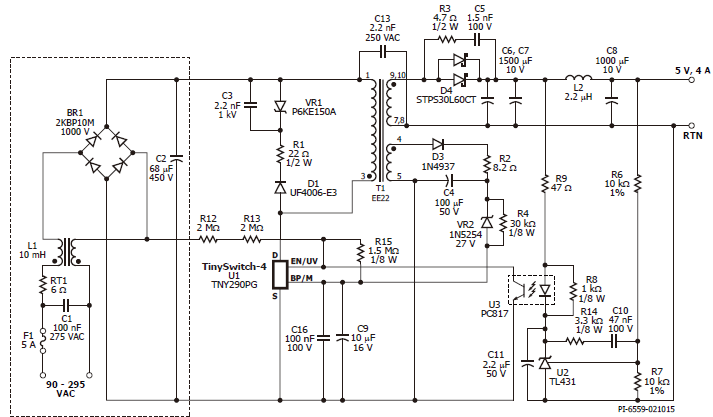

小功率反激电源也喜爱使用第二级的LC滤波，除了上面的策略之外，一些单片控制芯片在内部集成了复杂的补偿，本身也并非典型PWM控制，很好地解决了这个问题

最后，祝大家炸管愉快
