经过半年多的探索 我以松下笔记本主板为主体DIY的HTPC迷你主机
迎来了最为成熟的版本 这个版本功能全面 体积和重量小 散热性能优秀

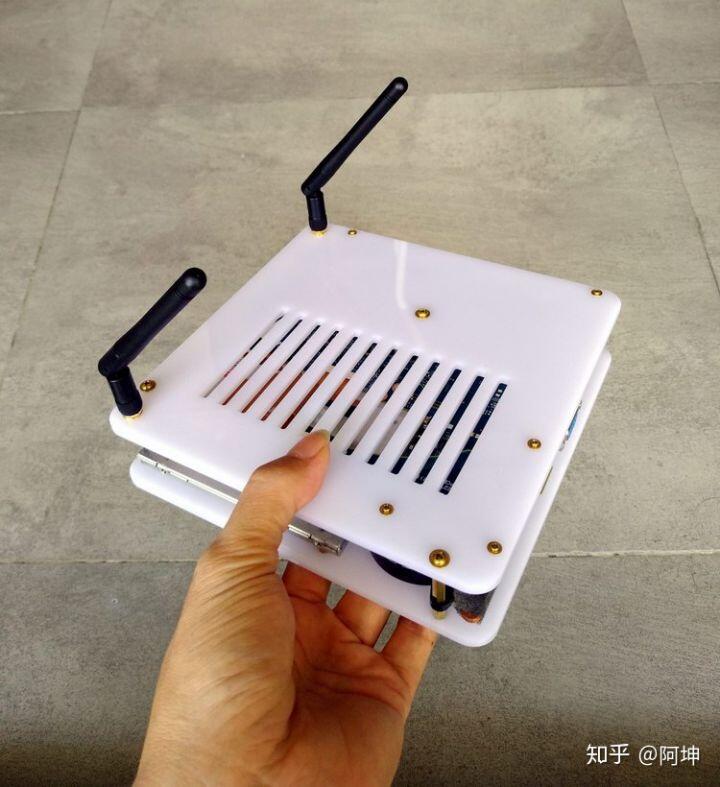

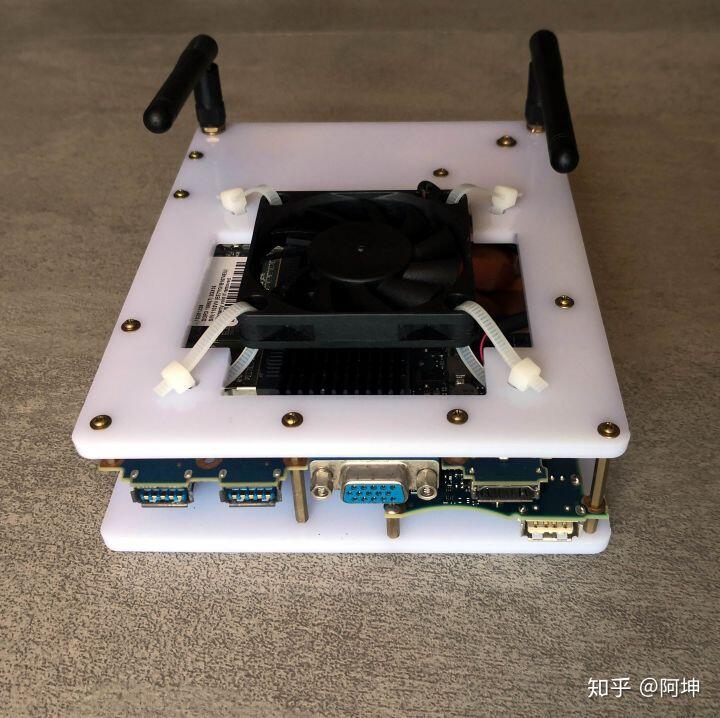

下面先看几个实拍
可以看到最后的方案舍弃了原来笔记本的散热器和风扇

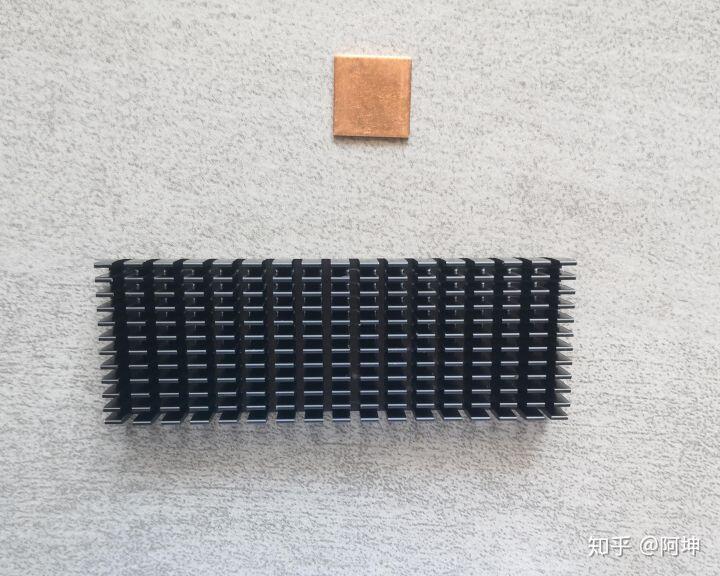

利用散热铜片直接接触CPU芯片和主板芯片 先快速将热量导出
再用氧化成黑色的散热铝片快速将热量发散出去
配合6×6×1CM的风扇 达到均衡优秀的散热效果
这个散热方案保证了硬件性能的稳定发挥

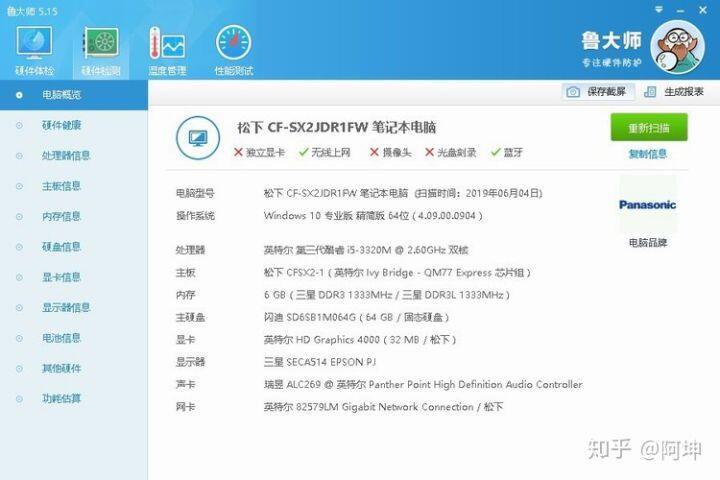

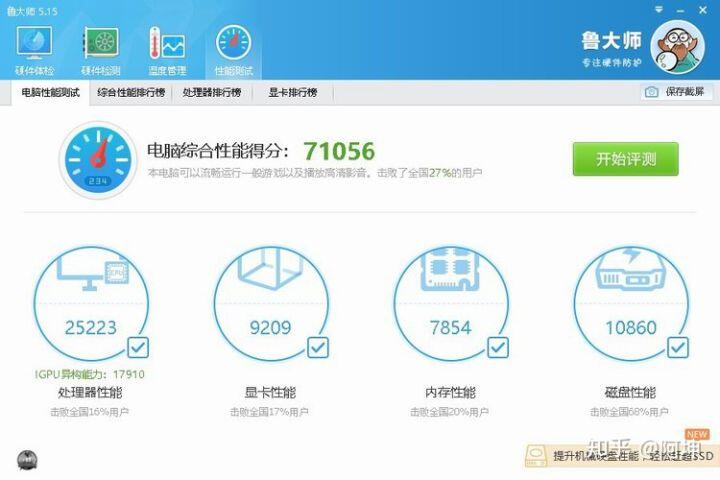

以下是松下SX2主板鲁大师的检测信息

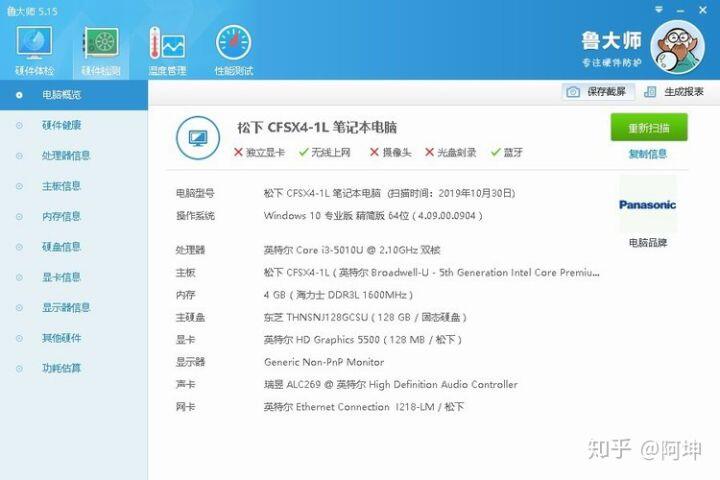

以下是松下SX4主板鲁大师的检测信息
总的来说 这个主机性能还是不错的 加上它的散热也不错
玩一玩英雄联盟这样的游戏也是没什么问题的
五代低压的I3 CPU性能上会稍微差一些
但是它带的核心显卡性能更好 并且对4k的视频有硬件支持
另外说一下类似配置平台的迷你小主机其实价格不低哦

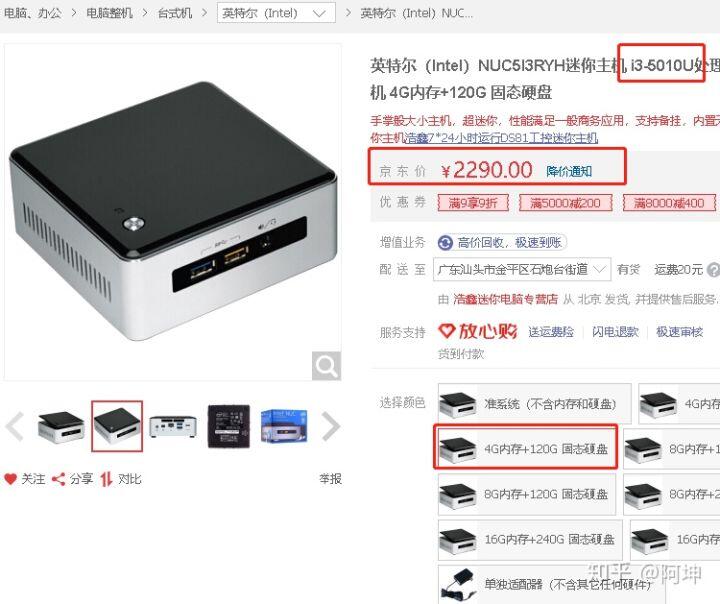

价格在千五到二千左右 （以下图片为某东在售机型）
所以如果你需要这么一台迷你主机一台客厅播放器
本店这款DIY或许是现市面上的性价比之选哦
下面给大家介绍下这个HTPC迷你主机的形成过程
当然半年多形成这个小东西太漫长了
主要是一个一个版本的过程中遇到各种小问题
但是因为这不是一个主要的项目（说白就是没什么利润做着玩的
所以都会稍微拖一拖来解决问题
不过还好最后的成果是我自己也非常满意的

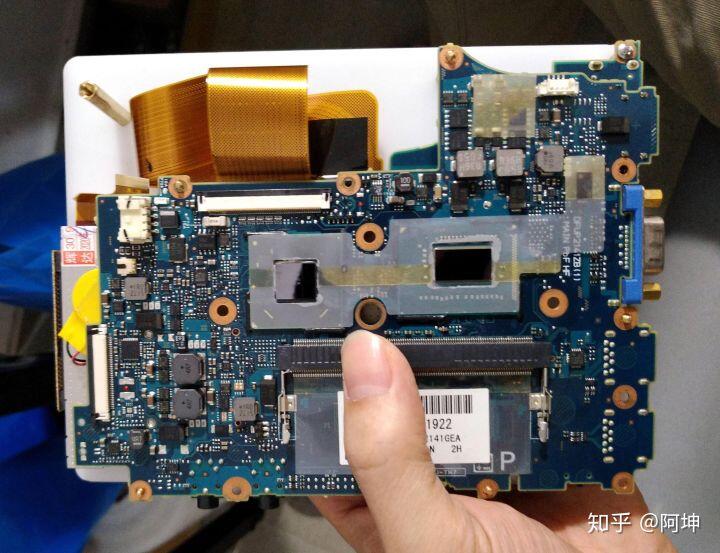

阿坤我对松下笔记本是非常认可的 松下笔记本的主板高度集成
运行效率比一般的笔记本更稳定且更高 这是大多数用户有目共睹的

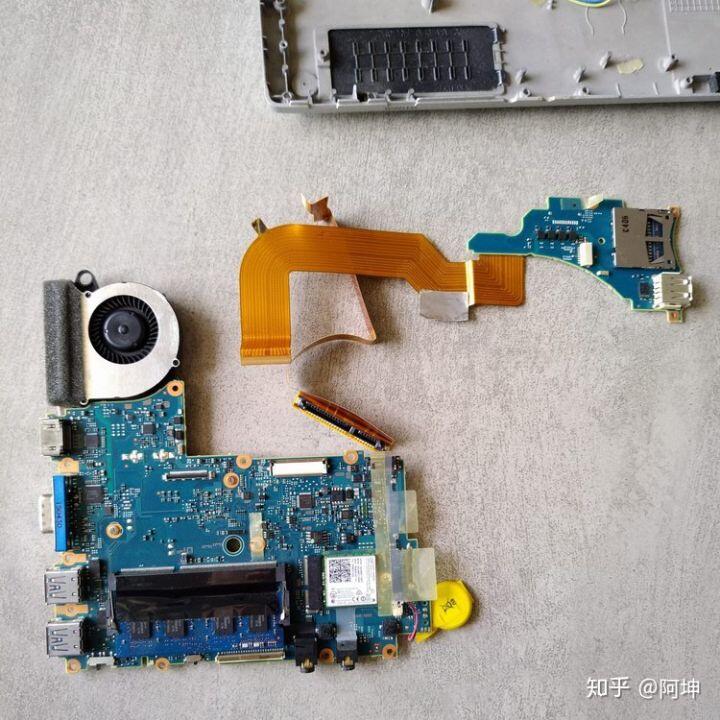

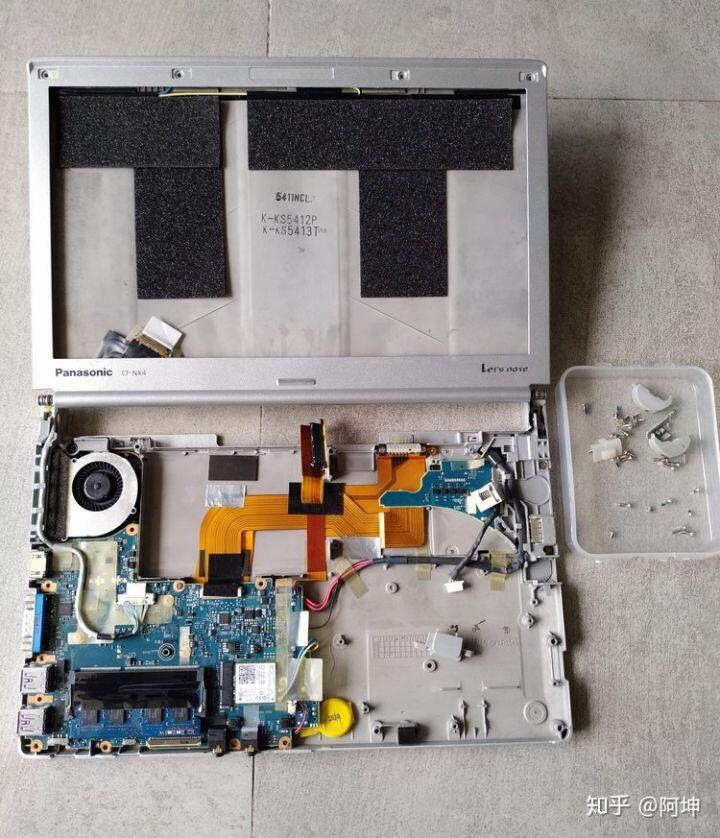

经常在货场看到像下面这样情况
就是外壳破裂屏幕爆掉了 剩下局部外壳或者主板可以用的情况
说实话 这种小巧且高度集成 扩展性又相对不错的主板
对于有装机经验的人来说是一种可以说是诱惑吧

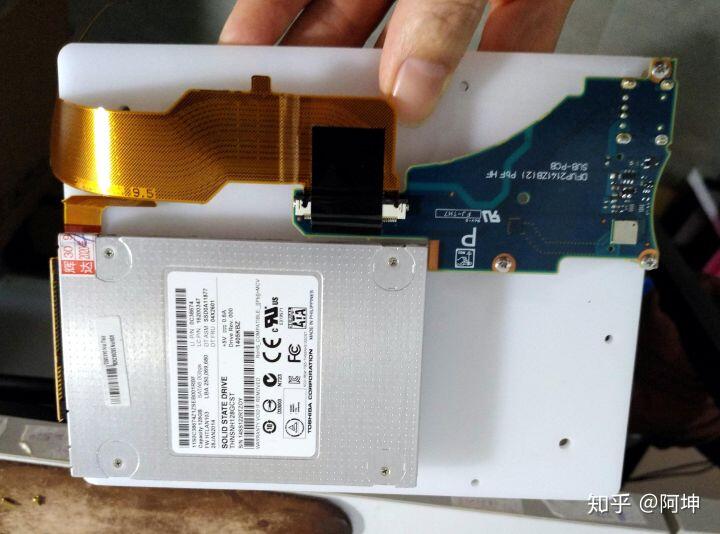

经过一段时间的思考感觉到可以把 主板、硬盘排线
和扩展U口读卡器排线单独拿出来
组成轻巧迷你且兼具主流性能的HTPC主机
这性能要比大多数一体机 低功耗迷你主机强得多

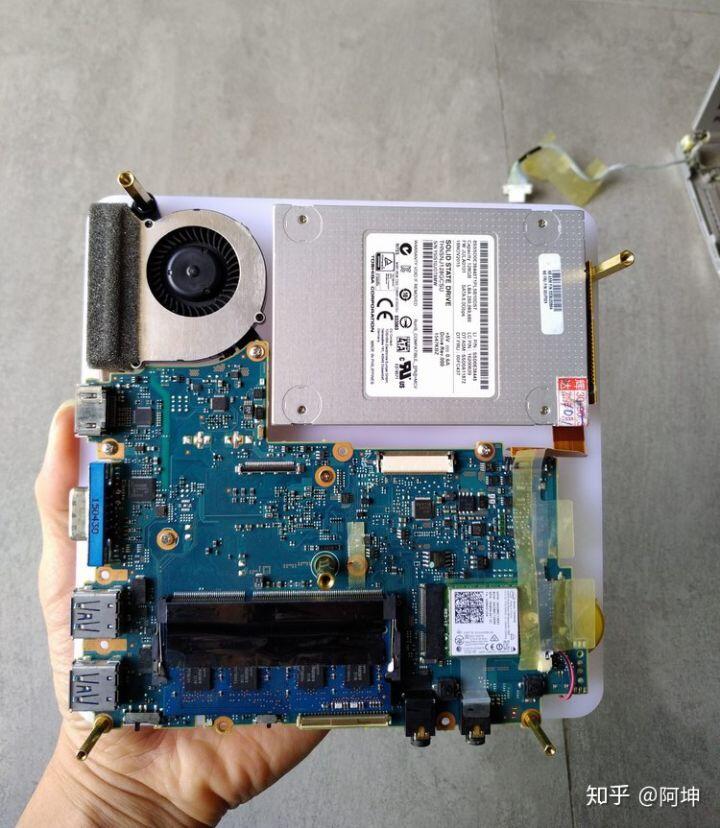

最初的考虑是用上下两块亚克力板 将主板硬盘这些配件夹在中间
主板以及各个配件 使用铜柱螺丝固定
形成了如下这么简单粗暴 不失文雅的一个小主机
并不想把周边封死 主要是考虑保留DIY的那种有趣的效果
总体来看像是一个路由器 其实是个电脑

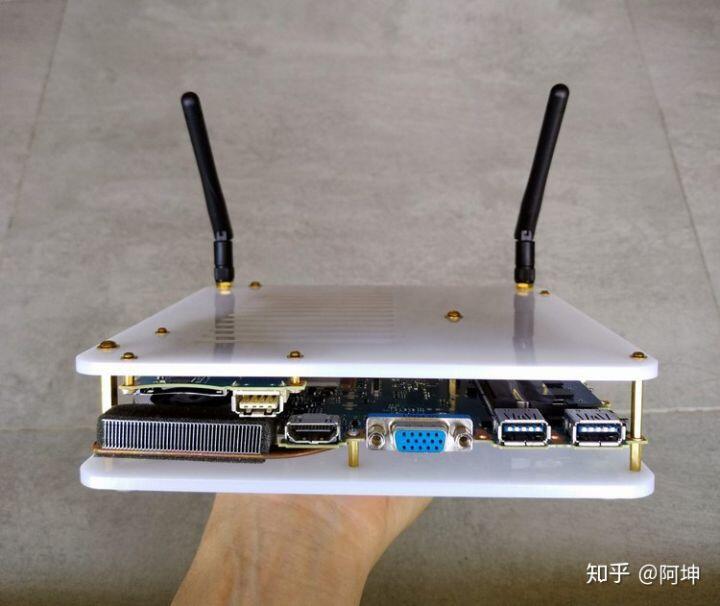

主要接口非常集中在一侧 这边有三个USB接口 两个视频输出口 还有一个sd读卡器

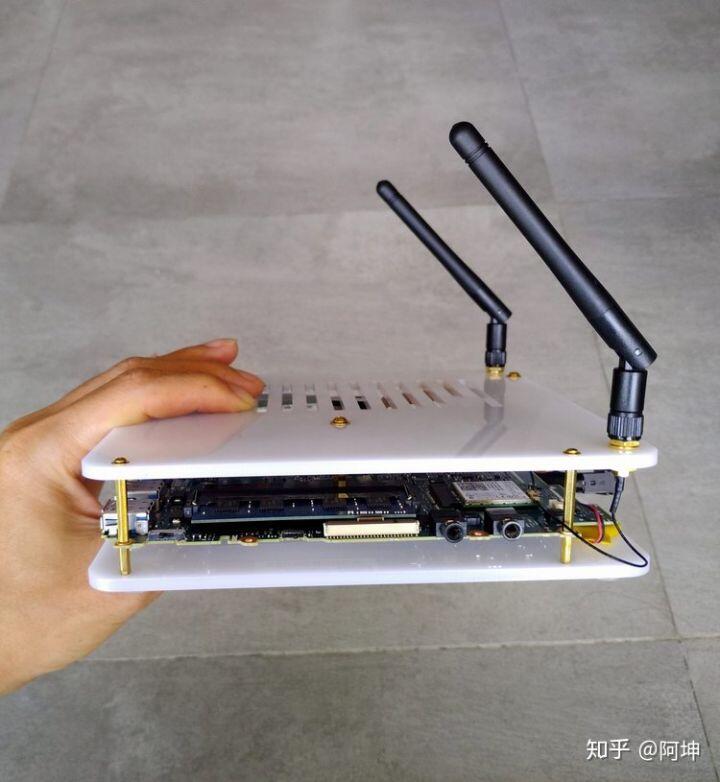

这一侧是比较神秘的电源开关还有无线开关（神秘是因为比较小）
还有音频输出和麦克风输入接口

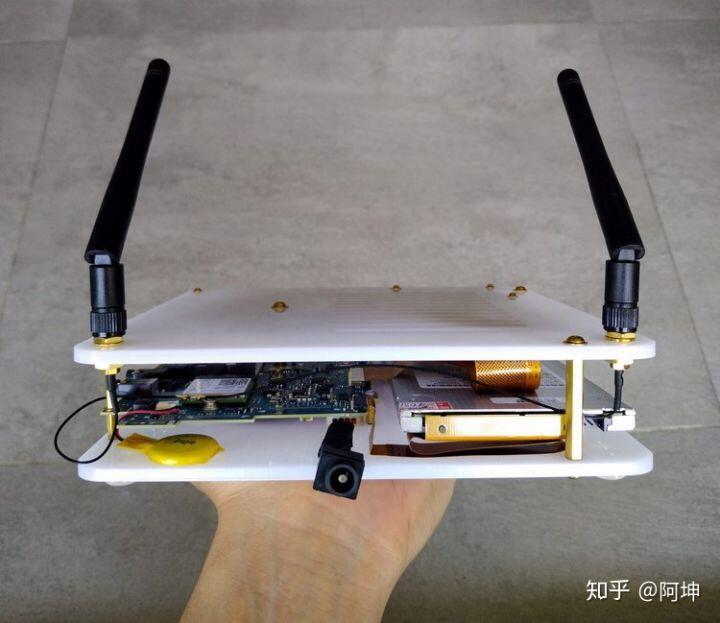

这边主要就是电源的接入口

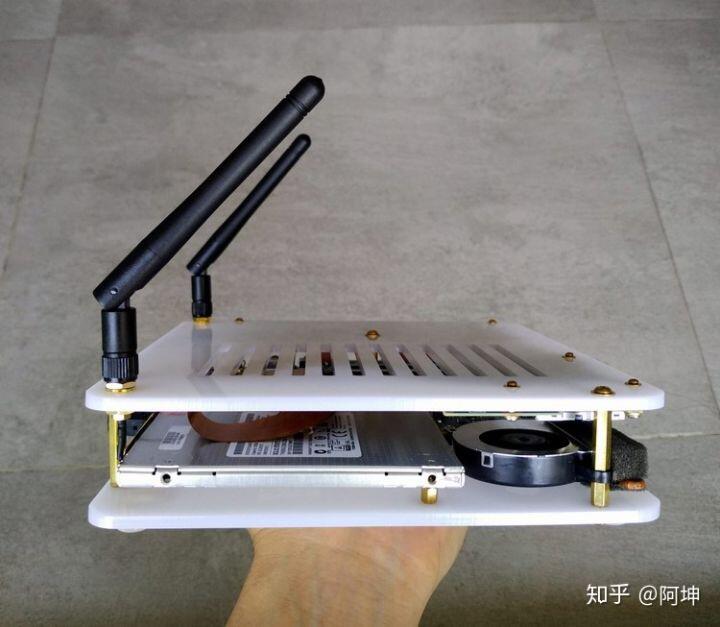

这边也比较空左边位置是硬盘右边是风扇
哈哈 忽略掉他比较粗犷的部分吧
当你把它放到客厅的电视旁边 他还是比较精致的 有一点气质的

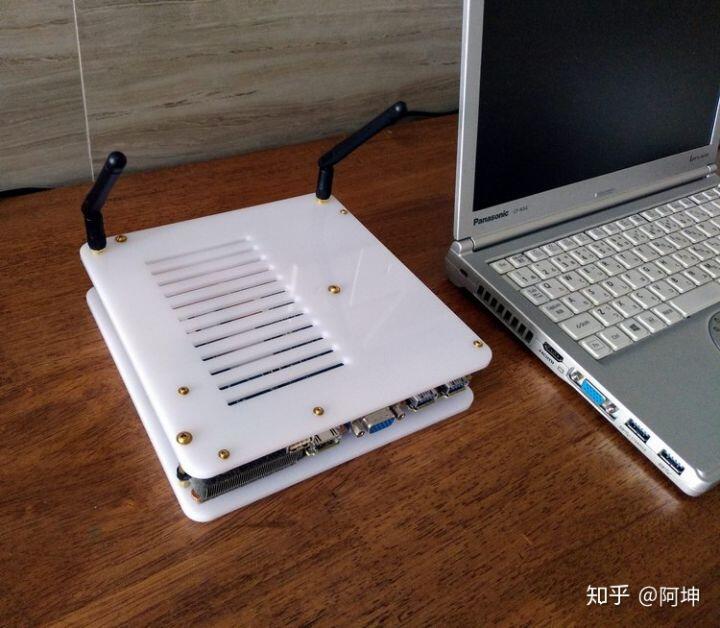

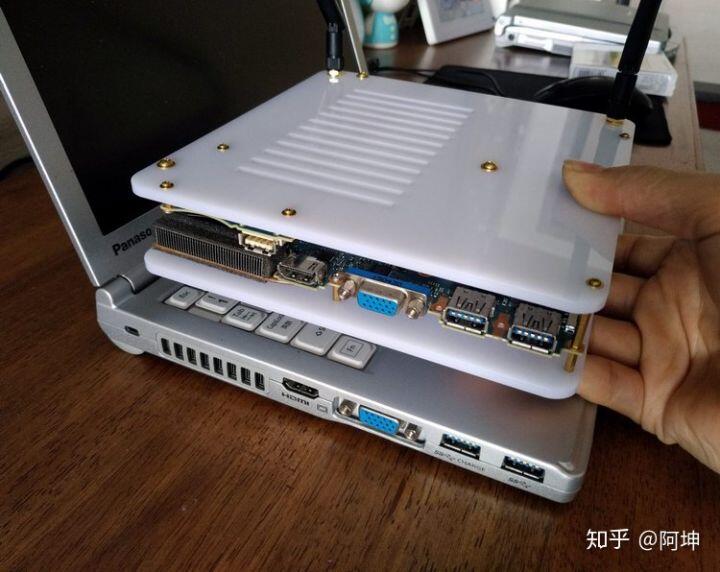

和松下NX4这个笔记本相比 这一侧的接口是完全一致的
实际安装之后对孔位的精度感觉不够
另外脚垫是粘贴的也显得不够意思
还有电源线的接入和固定这些小问题
因此再做了外形大小差不多的一个升级版

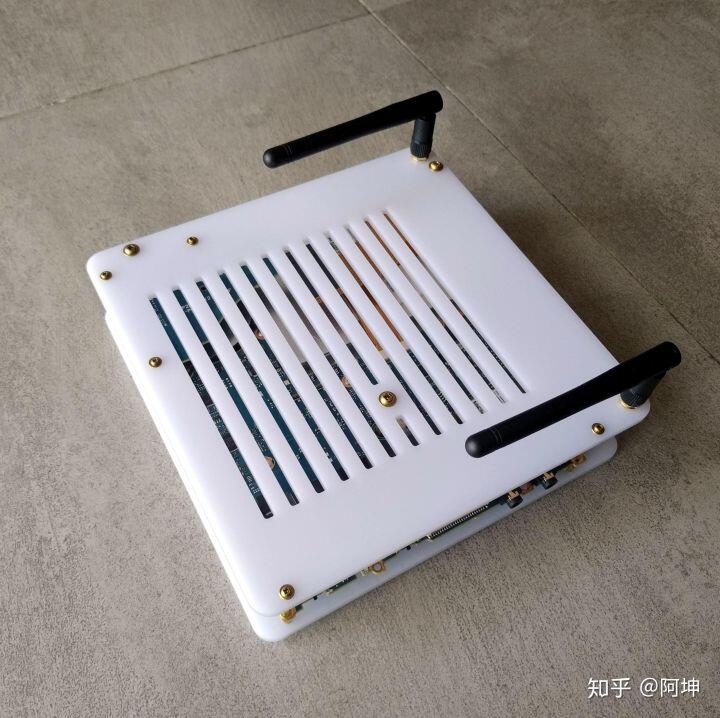

升级版把螺丝孔位调得更加精准了 上表面的漏空条做了对称处理

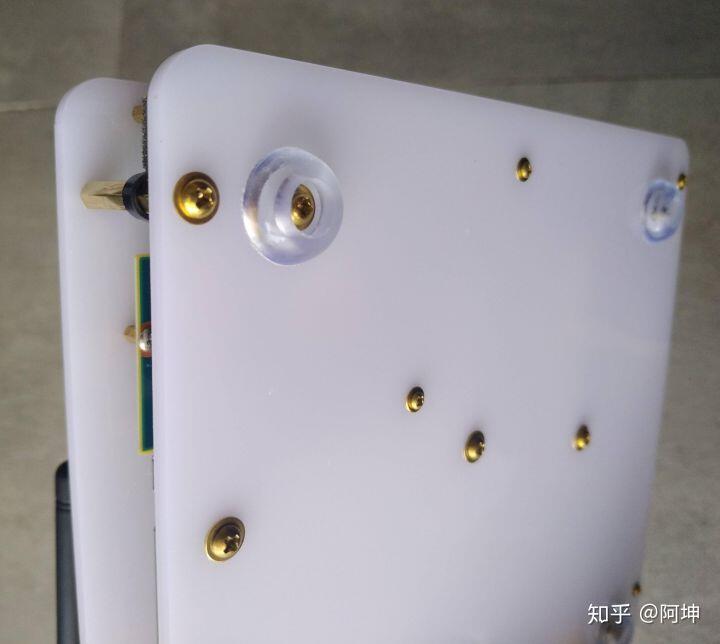

底下的固定脚垫使用螺丝固定
这样的外壳我自己稳定使用了一段时间之后
本来以为对于这个迷你小主机的dIy就止步于此了
偶尔闲下来的时候会去想说怎么把这个体积做的更小
并且可以实现无风扇散热就更好了

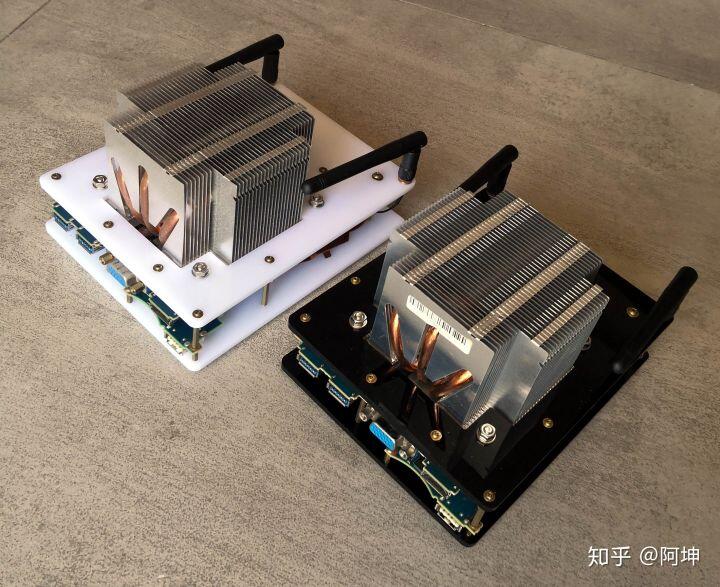

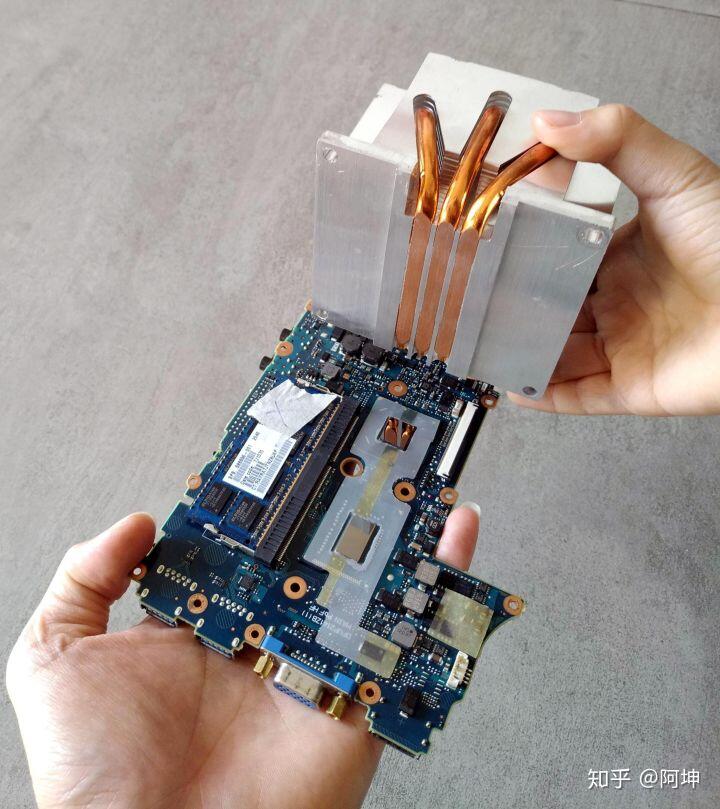

因此就找了很久被动散热器 终于找到一个尺寸差不多的
散热器的固定是一个问题 他没有办法固定在主板上
只能把它固定到亚克力板上 做出来的成品就像下面这个效果
这个版本的结构相对就复杂了一些

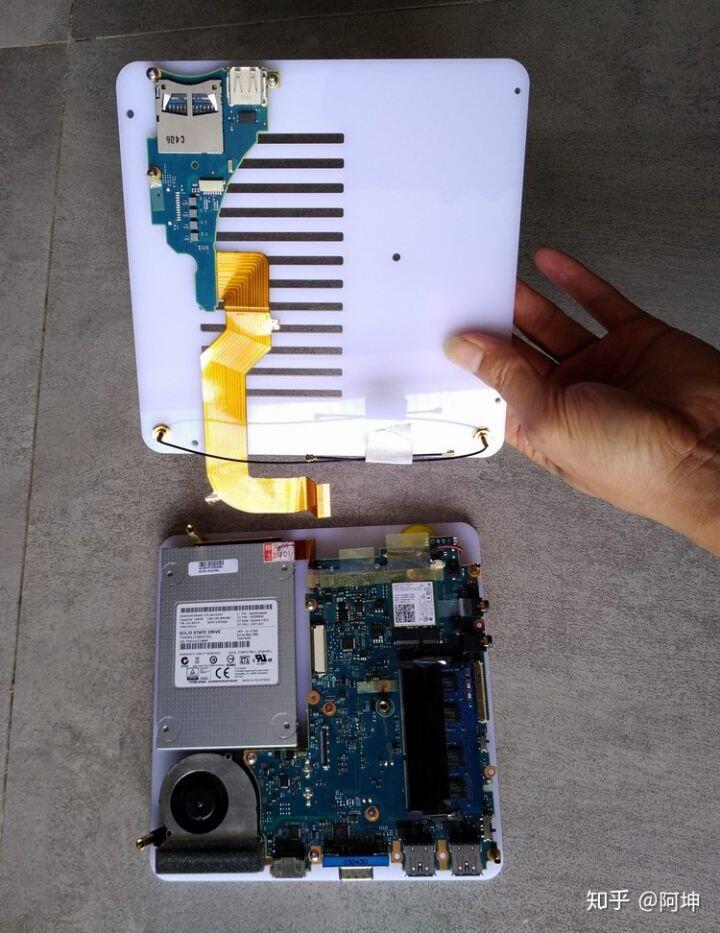

把硬盘和扩展小板作为一层 主板做一层 双层的结构
这样内部空间更紧凑 外观尺寸收小了1/4 不再是方形的了
无风扇被动散热的外观效果 我是觉得很帅的 像一个装饰品
一开始测试使用觉得还行 在入夏了之后随着环境温度的提升
如果CPU经常性的有30%左右的占用 并且没有明显的空气流动的话
温度就会慢慢的升高 然后会触发主板的高温限频 也就是电脑会变卡

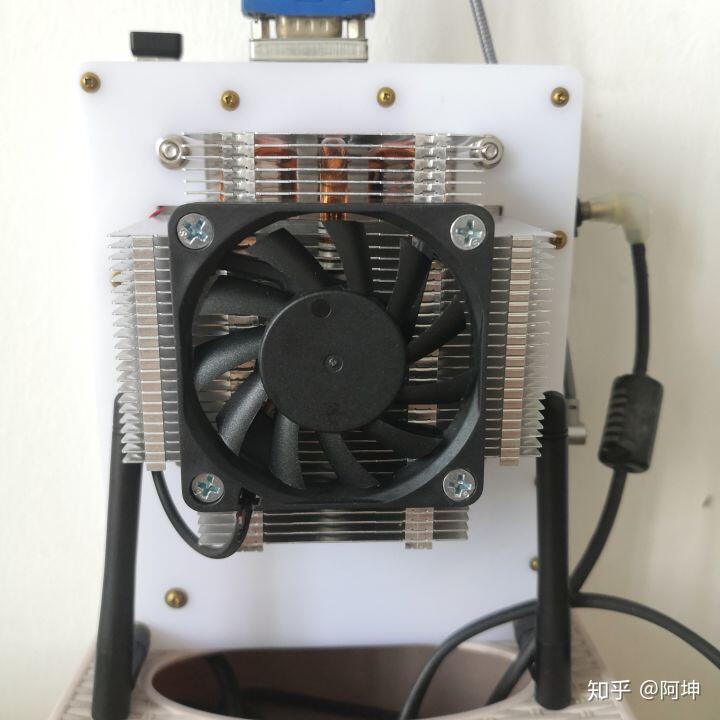

所以下面有个小小的改进 就是在散热器上面加了个风扇

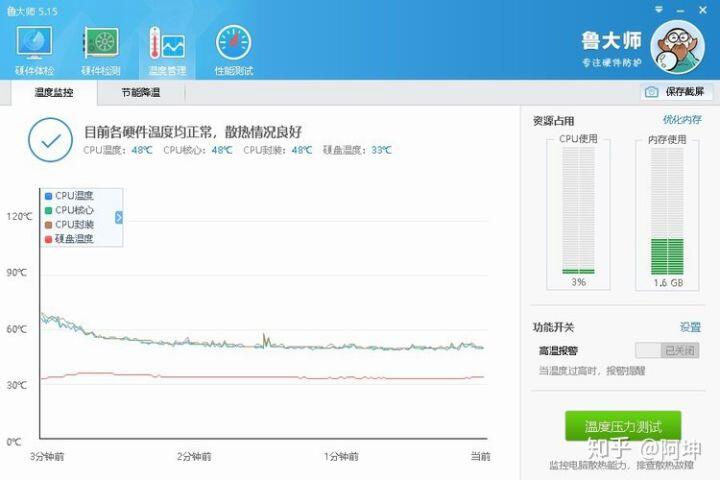

这样的散热效果虽然好 测试温度压力最高的温度也就是在接近60度
但是过犹不及呀 也就是说并没有必要使用这么大的散热材料
加大加重电脑本身不说 上面这个亚克力板对散热器的固定
也对整机的稳固程度有一定的影响
经过一段时间的思索准备要改小散热器 保留上面加风扇的效果

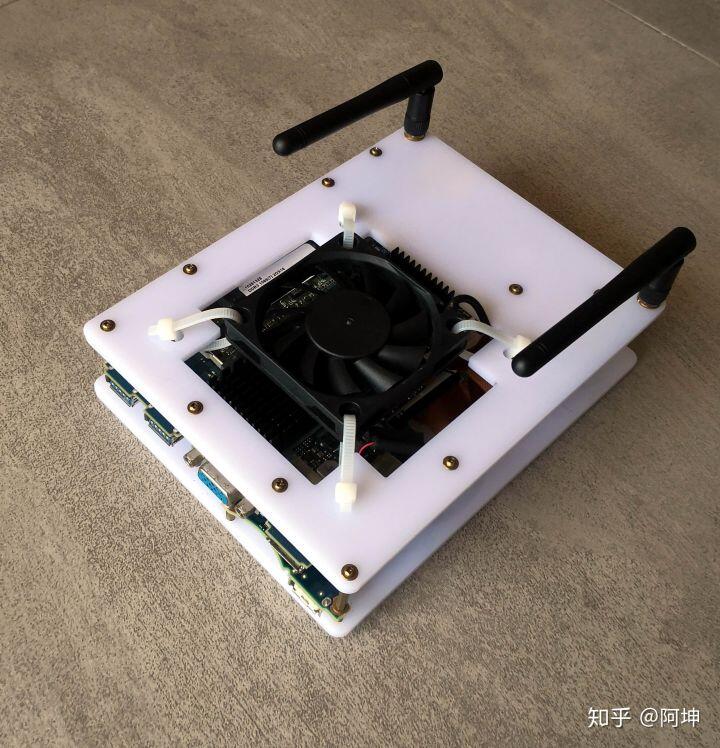

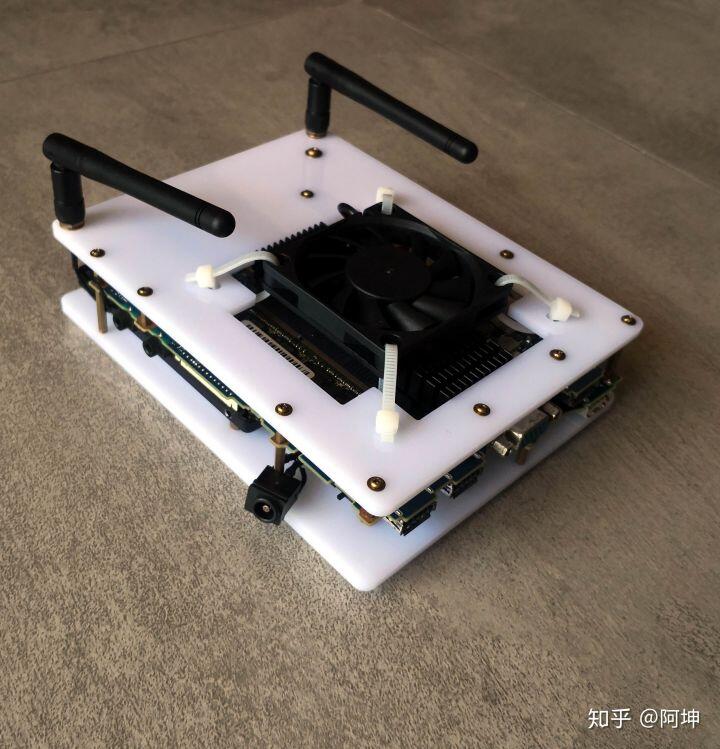

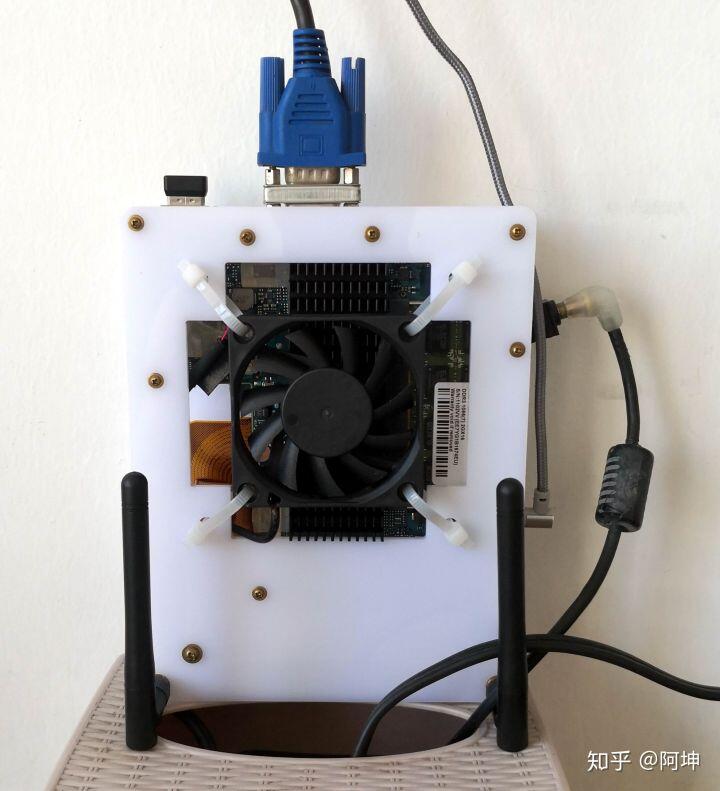

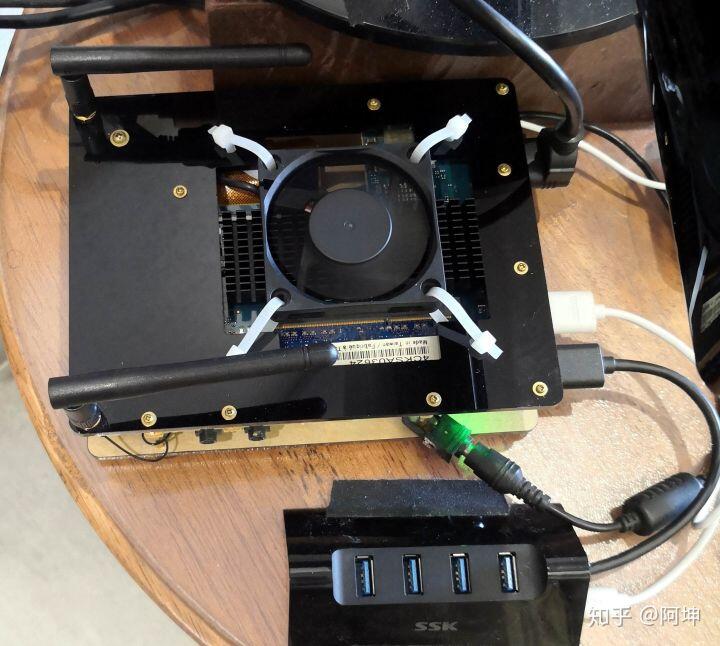

于是最后这个方案就出来了

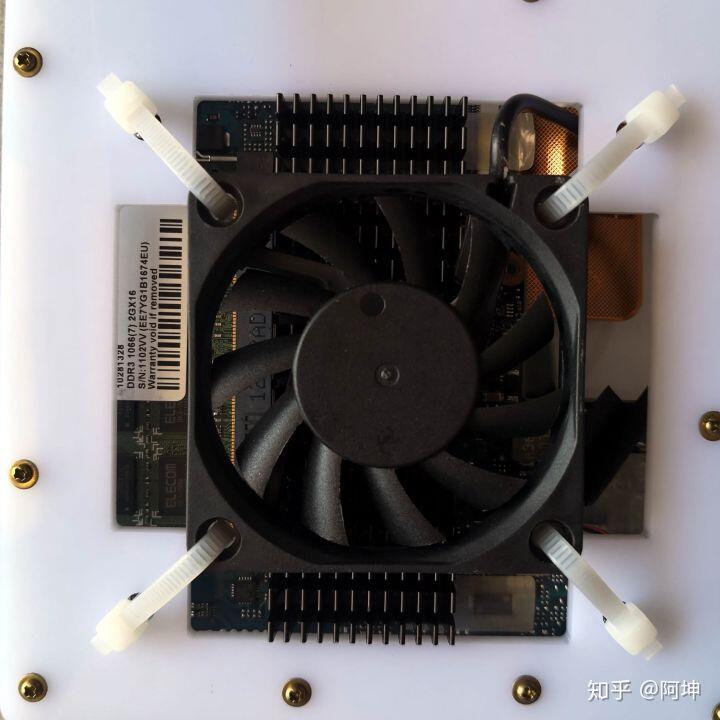

黑色的散热铝条长度尺寸和上面这个开口是一致的
利用扎带固定风扇并调节它与散热铝条的关系
最终风扇起到了对散热铝条的固定作用
散热效果虽然比原来的被动散热器加风扇稍微差一点
但是比原机的散热器加风扇要好一些
温度压力在接近80度 总之结果是让人满意的
最后的版本结构上虽然复杂了
不过后期对内存硬盘的更换或升级就更为简单了
对于稍有动手能力的小伙伴来说称的上是一件赏心悦目的玩具吧
安装了WIN10系统之后 就是一台主力的客厅播放器
三代平台的CPU对于高清视频的硬解是非常不错的
到了四代五代平台的CPU 对于4k的硬件支持 也非常不错
这种组合方式在性能上应该是比很多的低功耗客厅播放器（WIN10系统）要更加流畅的
不玩游戏 没有大型应用要求的 这作为台式主机使用也未尝不可
