拆龙约里的大头娃娃时看到贴图就想到了UV表情，于是做了一点点研究。在自己摸索的时候参考了404佬的那个视频，无奈视频没声音也没有详细讲解，那就写个补充笔记吧。
如有谬误，欢迎私信...话是这么说，现在真的还会有人用UV表情这玩意么？
0.“U”和“V”
插段科普用的废话：“UV”这个词是怎么来的？

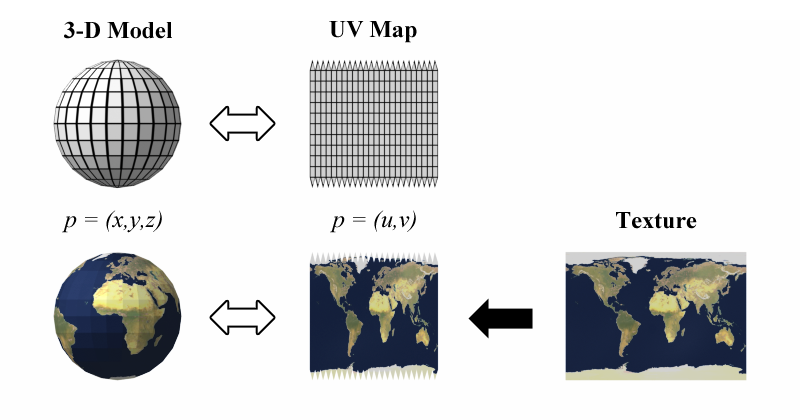

“The application of a texture in the UV space related to the effect in 3D.”，摘自英文维基上的“UV mapping”条目
众所周知，三维物体是由三轴坐标表示的，也就是p(x,y,z)，而贴图映射到二维平面后，只剩下两个坐标了，为了和xyz区分开来，就取了另两个字母，也就是p(u,v)
说白了，就是给贴图上个平面坐标系，
而UV表情也就代表了“某物体在以大图像的其中一块作为贴图时的位置的改变”
也就是说，使材质贴图进行偏移，就是UV morph的作用了，以此就可以进行诸如表情、口型或者部分贴图的切换与位移。
科普结束，开始正文。
1.什么时候会用到UV表情
提一下UV表情的概念，不想看的直接跳到下一部分吧。
要说明的一点是，UV表情≠切换材质
后者可能涉及多材质与多贴图，表情的变化通过隐藏原脸部材质再显示对应表情材质来实现，而这个方法反而会经常用到，因为不少游戏中具有形态键表情的模型依然要实现例如“( O O )”或者“( > < )”的表情时，基本都会选择直接套个新材质上去。
就拿之前刚做的KF3的薮猫酱举例，

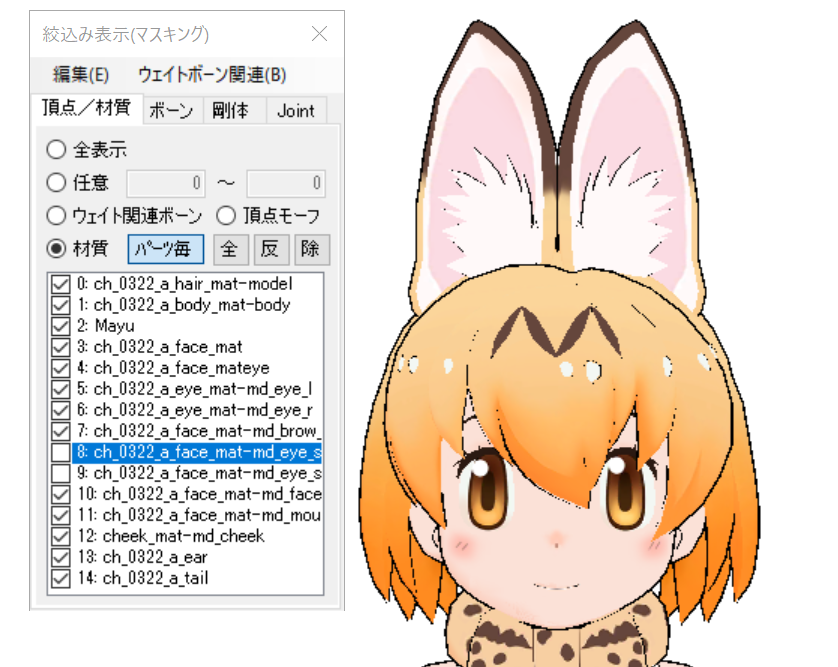

正常情况：

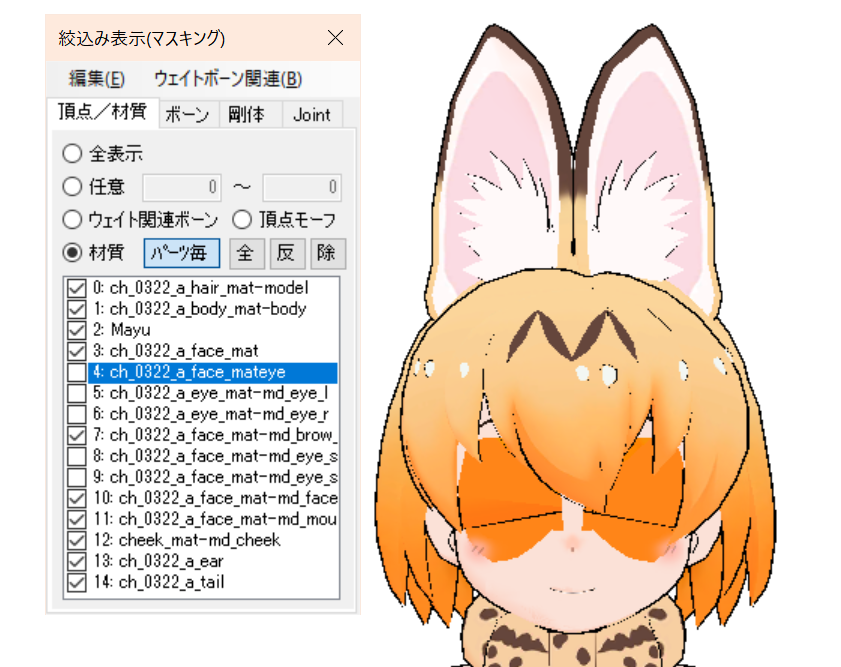

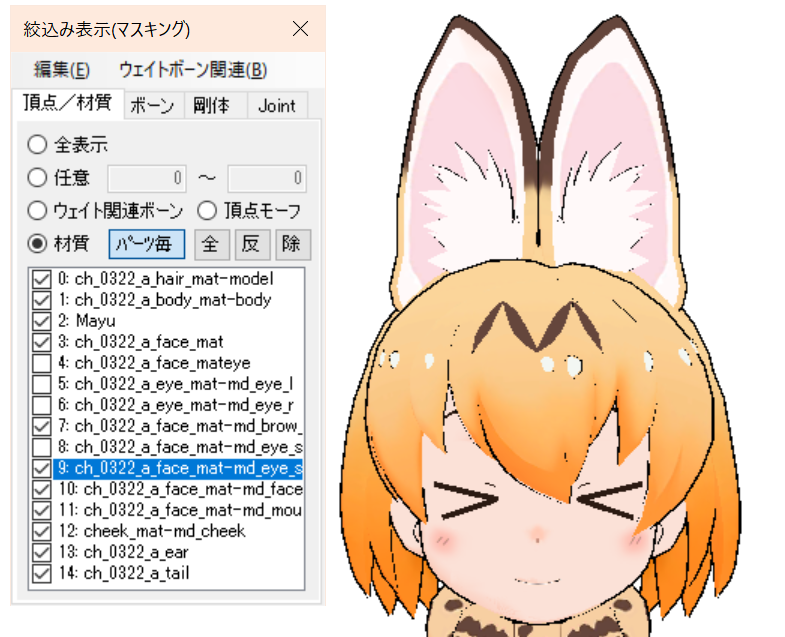

隐藏眼部相关材质：
再显示对应表情材质：
只要两步。
再来看看这次说的UV表情：
单材质，单贴图，表情的变化通过修改应用于材质上的贴图的位置来实现。而在游戏里就表现为序列帧——对，说的就是你，崩3。
如图所示，这是琪亚娜模型上给“Eye_L”和“Eye_R”两个材质用的表情贴图中的一张：
将其根据个体分割为十六份。
线是手画的，表示一下意思即可
可以理解为，需要某个表情的时候将对应那一小块的贴图贴给眼部材质上就行了：
因此，在崩3里实现一次眨眼=连续四次刷新贴图（睁眼→半闭眼→闭眼→半闭眼→睁眼），如果在Unity里尝试着拿Odin插件写一串Sprite[]序列还原表情的时候应该会对这个相当清楚，口型也是如此，所以这就是崩3“贴图表情”的原因。
而当看到这种多个表情集合存在于一张或几张贴图上，并且贴图材质用了其中一部分的情况时，有三条路可以走：
1.切分贴图并对应用到克隆材质上（常用方法，虽然累了点，但修起来也方便）
2.复制材质并重贴贴图
3.对单材质做UV-mapping，也就是这次要讲的东西
2.在PE里做UV
2.1.懒人版-用PE自动切割四等分/十六等分UV表情
注：以下的思路可以应用到任何可以被大卸四块/八块/十六块或者其他规则形状（包括不为正方形的矩形）的贴图上。
这次作为范例的模型是龙约里刚出一阵子的莉莉，本次头图里用的也是这只的模型。

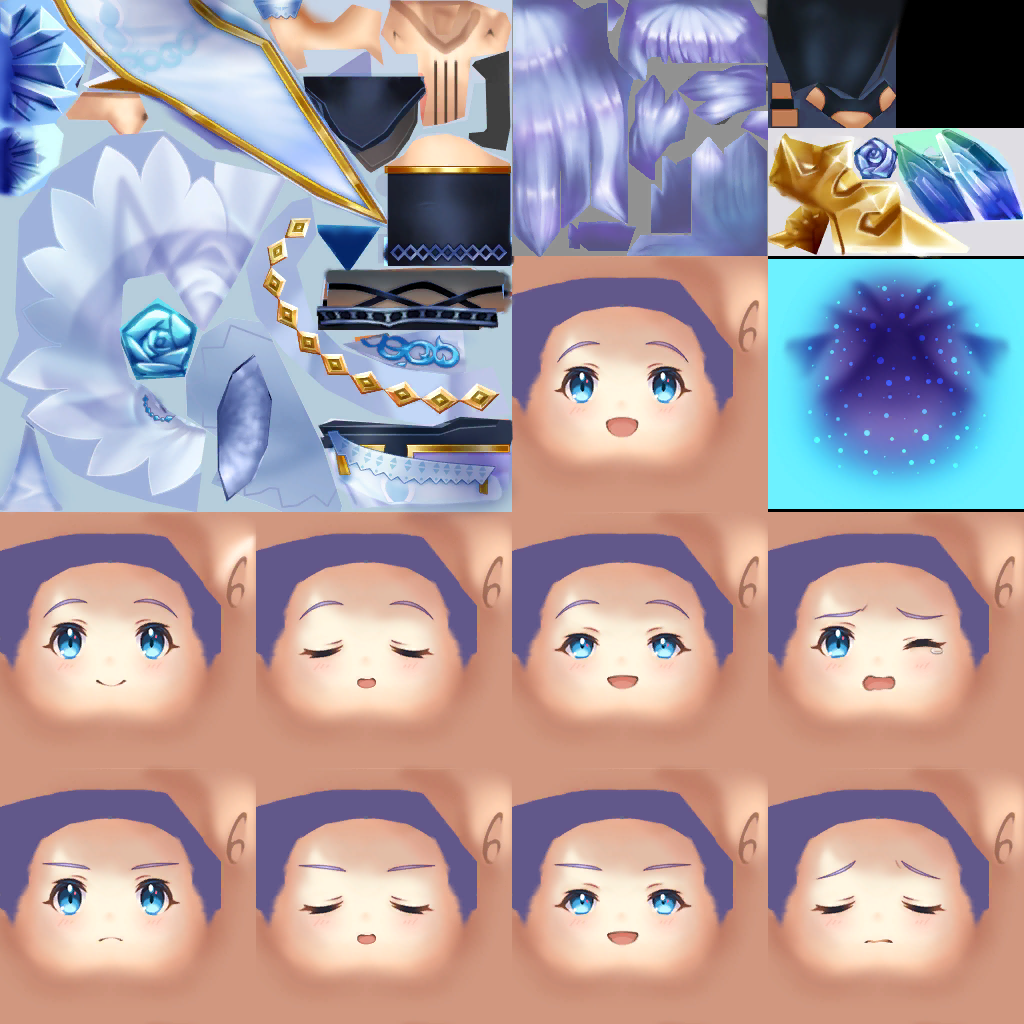

看看（只有一张的）贴图，可以看到几个表情都在一张贴图里并且被十六等分：
并且面部材质目前正在使用其中一部分作为贴图：
这个时候就要UV表情上场了。

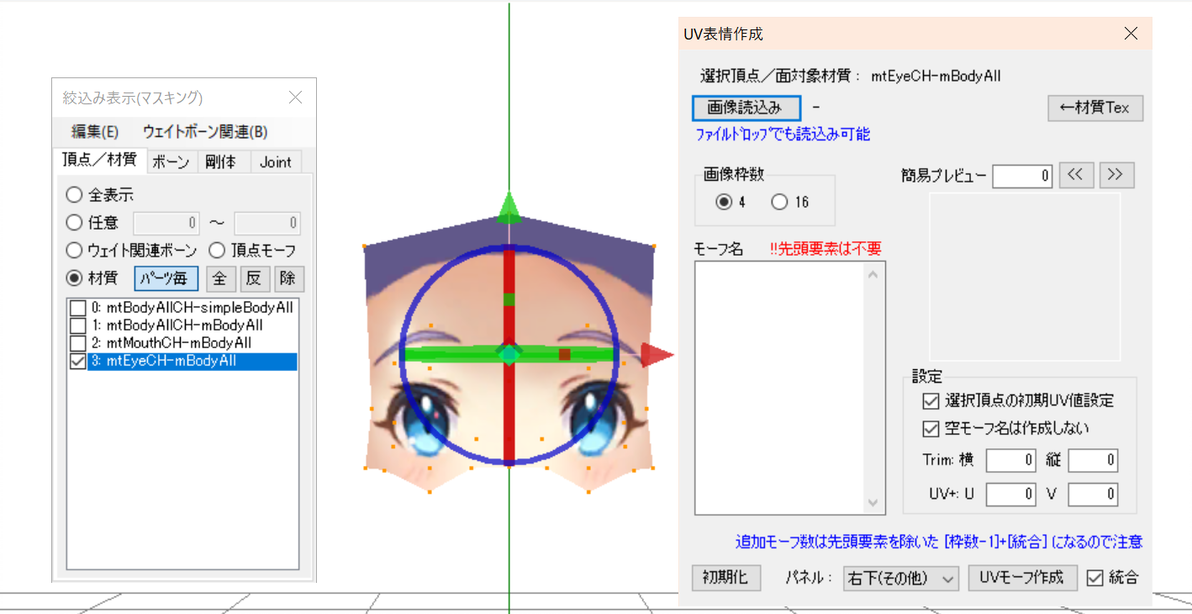

PmxView窗口—“編集”—“UV表情作成”—“UVモーフ作成”：
选中需要做UV表情的同一材质的顶点，不能同时选择多个材质上的顶点，依然有需求的话可以对使用同一贴图的材质进行合并。

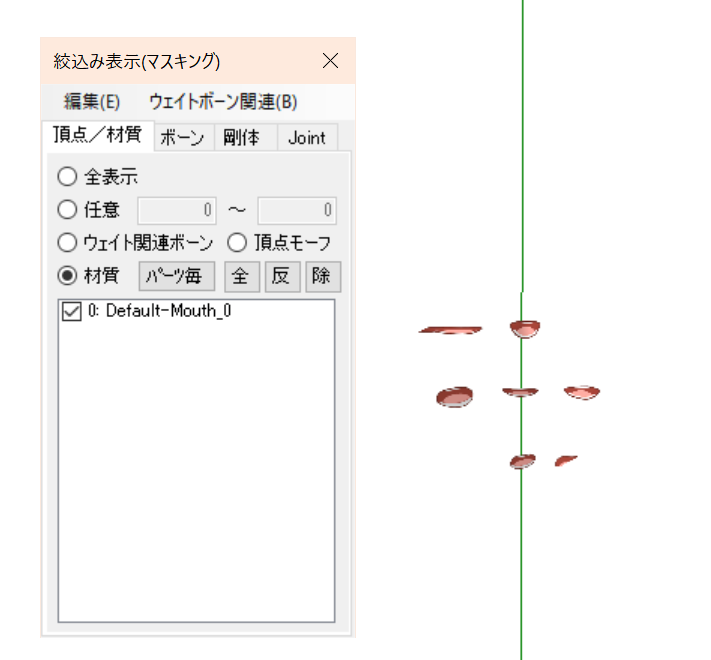

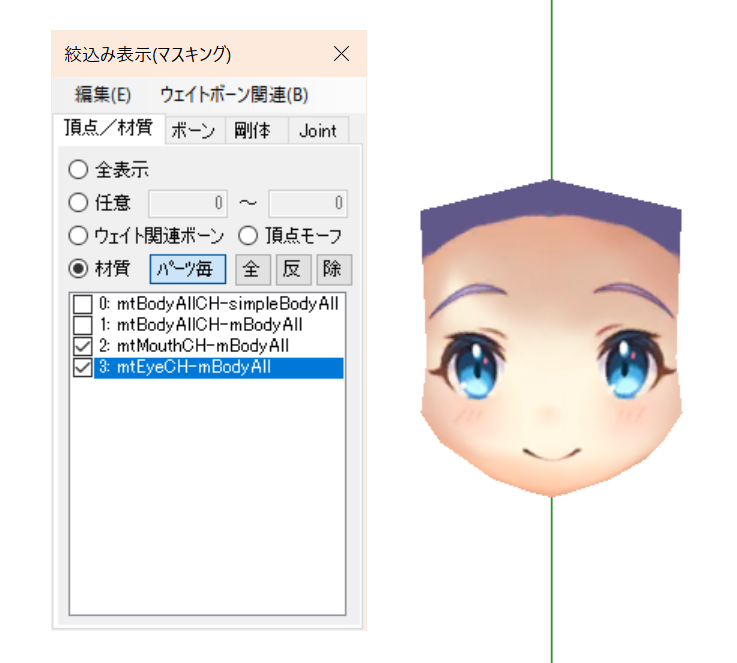

这次以眼部材质为例，选中顶点：

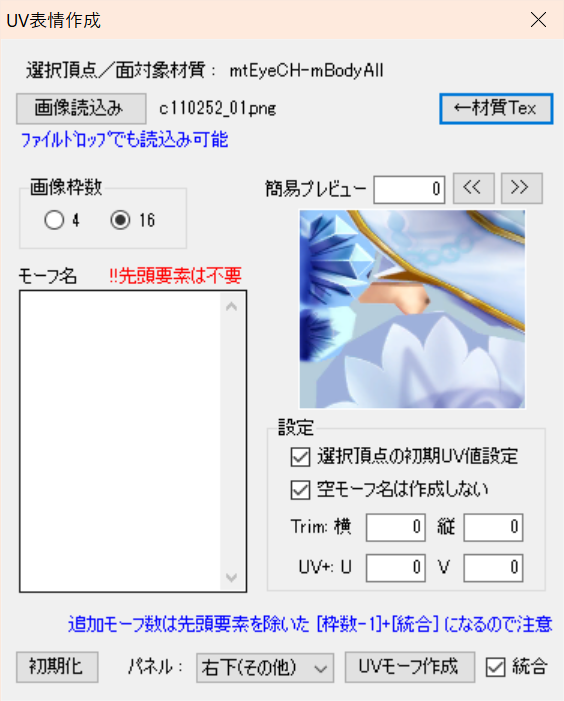

然后选需要做UV的贴图，一般直接点“←材質Tex”自动选用当前材质的贴图（也就是上面那张），并在左侧“画像格数”里选好四等分或是十六等分：

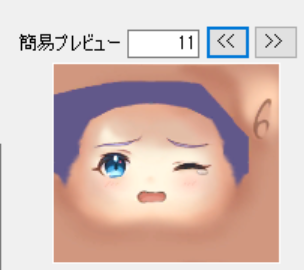

旁边提供了对应分割的预览，可以确认一下切完后其中是否包含自己需要的那块：
比如这样

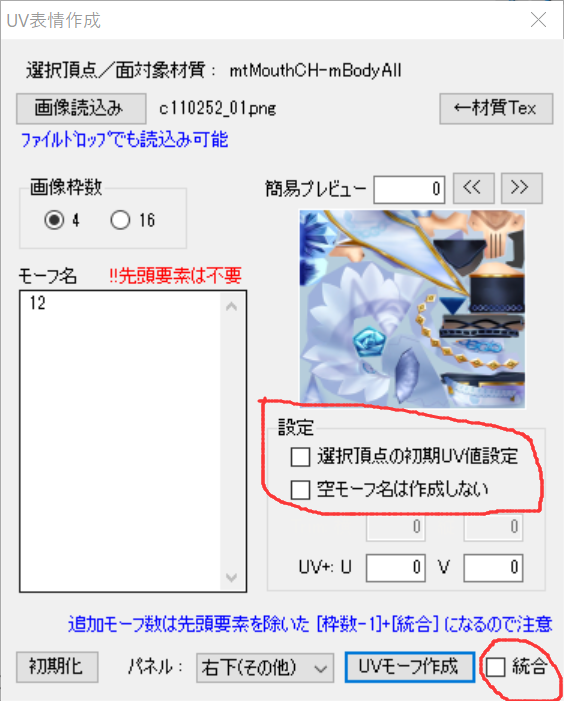

没问题的话，看向下面三个选项框：
“选择顶点的初期UV值设定”：针对未进行贴图拆分的材质使用，比如这种——
在该选项打勾即可重设该材质的使用贴图位置，而对于已经应用好切分贴图的材质（如本例子），则不需要打勾。
“对于空Morph名不进行表情创建”：在UV界面的“モーフ名”下面的空格里，可以通过换行来预先设定接下来创建的一系列UV morph的名字。对于“十六等分”，会创建15个UV表情；对于“四等分”，会创建3个UV表情。而勾选这个会使在切分时只处理设定了名称的UV表情，而跳过留空的部分，比起手动筛选，不如全部切好再把不需要的删掉，建议不勾。如果不选择该选项并且命名栏依然留空的话，那么会自动以UVSkinXX进行命名。
“统合”：勾了之后最后会多出来一个囊括所有UV表情的组表情，没卵用，建议不勾。
选项都设置好后，“UVモーフ作成”，开冲：

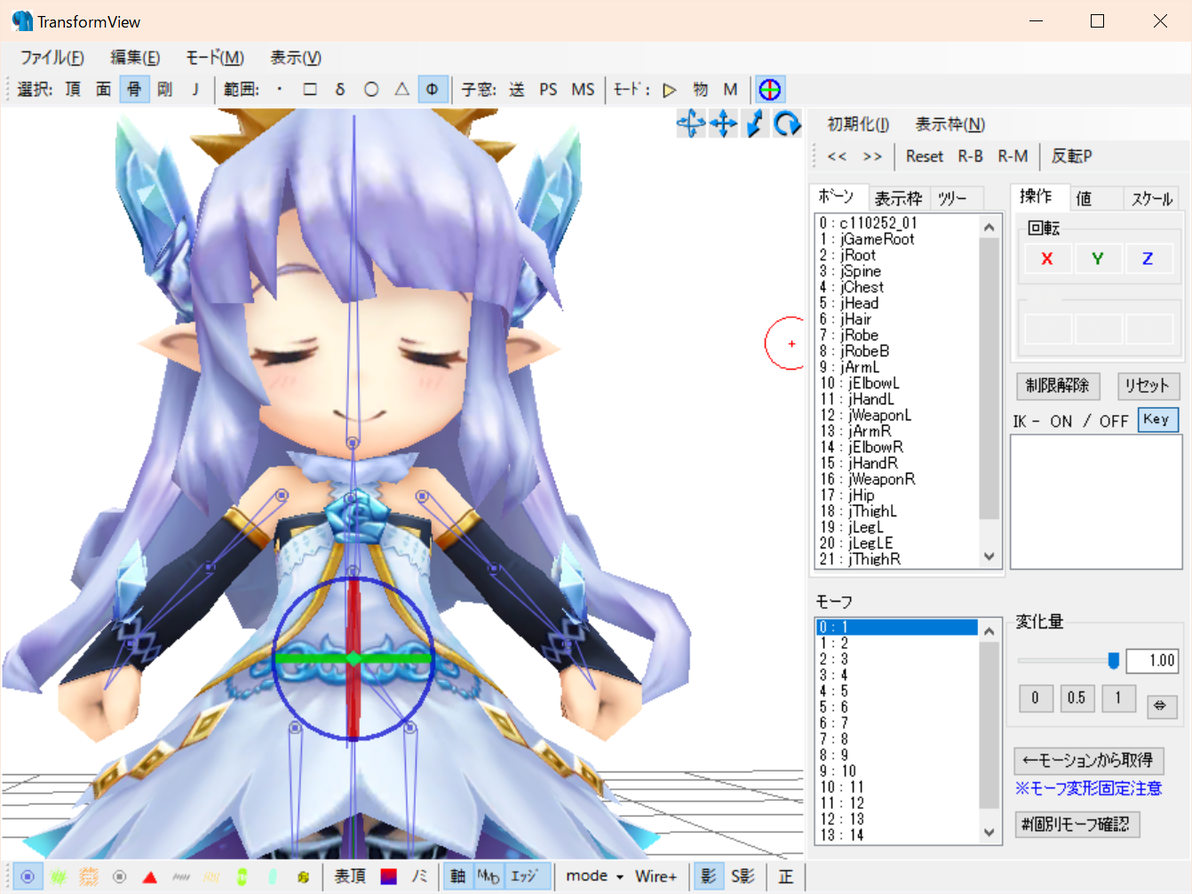

然后就能在TransformView里看到对应的效果了。
2.2.进阶版-uv表情的原理
本部分适合想自己做uv，或者打算用uv做出其他效果的人，阅读前可能需要对贴图作用于模型上的原理有一定了解。

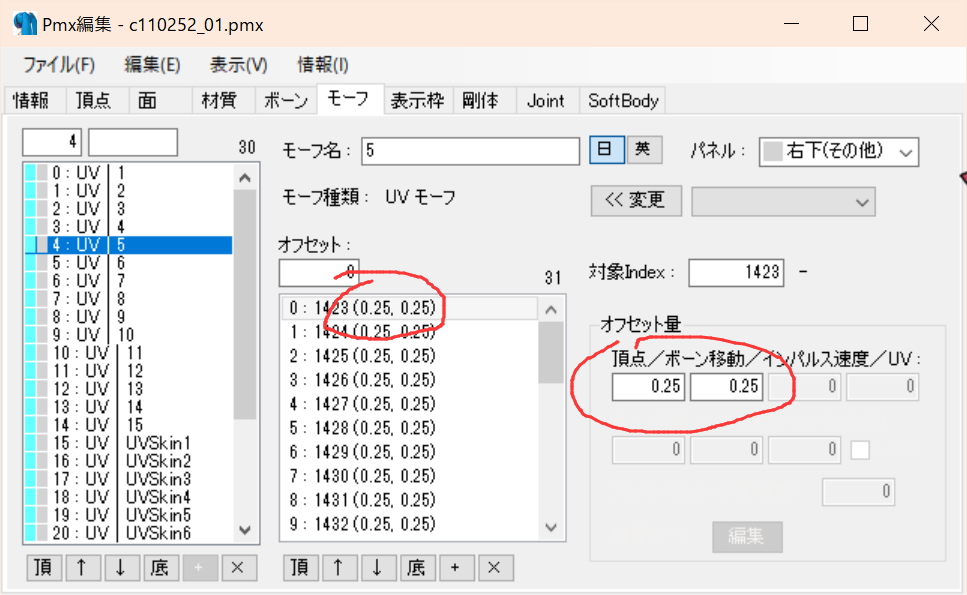

点开以第一部分中方法切好的UV表情，可以看到右边类似顶点表情那样出现了一个两维的位移数据，这个就是(u, v)：
那如何决定位移的数据呢？
为了说明这个问题，这里祭出一张坐标轴，并且把一张假设需要处理的大贴图放上去：
就像开头说的那样，u和v分别代表着横轴和纵轴，并且对于正方形的贴图，其单位长度为1。
（长方形的贴图同理，尽管长度不同但单位长度都为1）

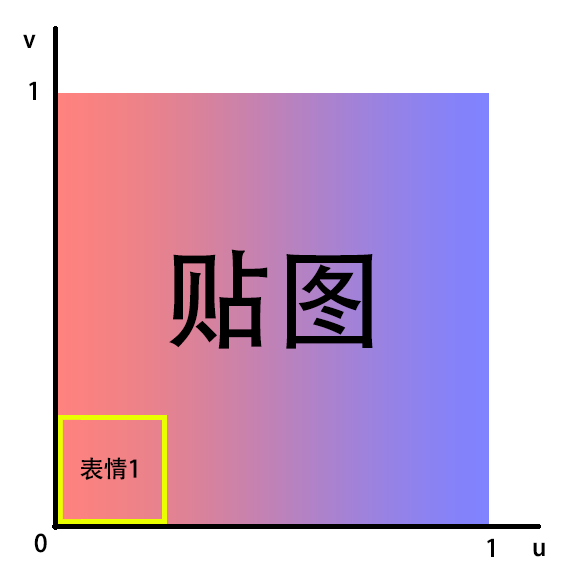

接下来，假设某个材质在这张大贴图上使用了一小块作为自身默认的贴图（参考上面龙约的例子），且使用部分为将大贴图十六等分后最右下角的一块，在图上标记为黄框并命名为“表情1”：
该材质的顶点贴图坐标此时可以看做集合u∈(0, 0.25) v∈(,0 0.25)

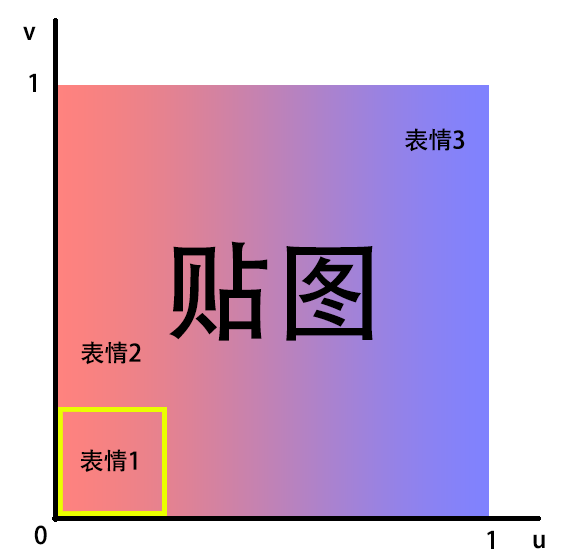

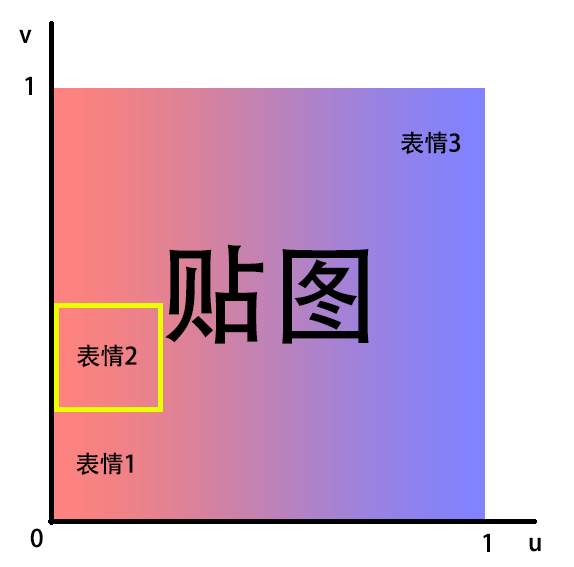

再假设在大贴图上存在另外两个表情“表情2”和“表情3”，也处在十六等分的对应位置上：
如果要做从“表情1”到“表情2”的UV表情，那么就要把黄框沿v轴平移“0.25”个单位：
位移量为：u=0 v=0.25
因此在表情界面的框里填上(0, 0.25)：
U轴同理，如果从“表情1”位移到“表情3”，那么位移就是(0.75, 0.75)
逆向移动时加上负号即可。
接下来说说uv值超过1的情况。

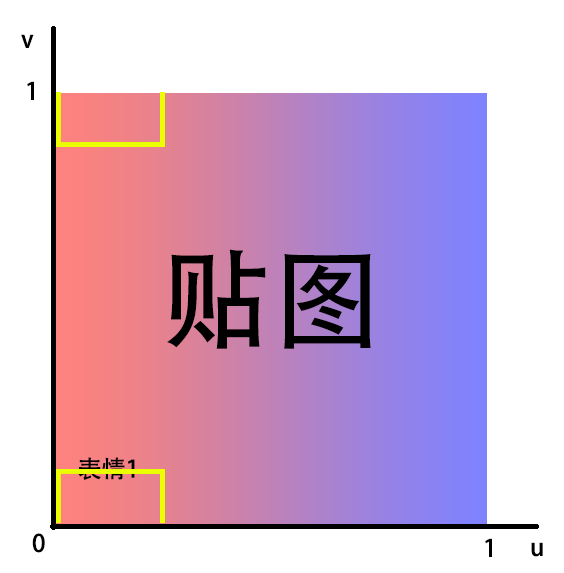

对于超过单位长度1的部分，会直接从贴图的另一侧绕回来：
也就是说，只要小数点后的数字相同，UV表情能达成的效果是相同的。但如果uv值高了，会看到材质上的贴图会随着UV表情的滑条绕上好几圈才会到正确的位置。
而当材质使用的是一整张贴图时，通过大于1的位移值的UV表情，可以造成贴图自旋转的效果，前面做的血舞的旋转就是用这一原理做出来的：
关于UV表情能用到且需要讲解的功能基本就那么多了，至于那个画像拼合功能，也用不着在PE里做。
后记
用UV表情的游戏有不少，不过大部分都是有一定年头的游戏——比如动森，比如口袋妖怪，比如3.9版本前的崩3。
PM系改模的时候就用上了UV（顺带这个超级不可思议迷宫版本的小猫怪在我dA上有配布）
而PM正作系列，直到去皮/去伊/剑盾，以及作为手机游戏的Pokémon Masters，NPC的表情才开始部分应用了骨骼表情或者形态键表情。
现在用得上UV的情况基本也就是这一小部分的游戏改模了，所以真的会有人用得到么...
本次头图使用模型：龙约里的普通版莉莉&季限星龙祭莉莉，以及各自的首选彩武（淤美豆奴&久那斗），大概会在圣诞节时被我丢到dA上配布。
