本文不适合完全没有红石基础的玩家阅读。

纵观现今的红石世界，诸多领域百花齐放。然而当我们把眼光投入到若干年前，那是一个充满未知的时代，一个摸黑前行的时代。这话未免有些夸张的成分，但有一说一，当年的前辈们确实是在探索中前行，不断挖掘着红石世界的秘密。

于我而言，我可能较多的关注的是当时关于延迟理论的争论，虽然更多的是马后炮式地窥探前人留下的印记，但也对延迟理论有了自己的认识。在此，我想分享一下我眼中的延迟领域。所以从这期开始，让我们追随前人的脚步，逐渐深入延迟的本质，感受延迟理论带来的魅力。

这期专栏我们先从延迟本身谈起，谈谈延迟的一些基本知识，为我们后面的讨论打下基础。还以介绍一种可以比较延迟大小的装置，带我们更好的走近延迟。

【什么是延迟？】

当你踩下踏板时，经过红石电路一系列的运算，最终打开了你面前的活塞通道。想必这样的活塞门，大部分玩家或是看别人玩过，甚至可以说很多人都自己搭建过。

显然，当你踩下踏板后，并不是你眼前的方块瞬间就不见了（当然这里不考虑那些极速活塞门），而是需要一段时间。这便是因为，红石电路存在延迟。

通俗来讲，当你踩下踏板时，游戏首先接受到的讯息是“你踩了踏板”，但是游戏并不能直接把这个讯息转化为“活塞门开启”，而是通过一系列红石元件的传递，将踩下踏板产生的红石信号最终传递给活塞，让活塞门开启。延迟就是红石信号在元件中传递所需要的时间。

讲到时间，我们可能第一反应会想到日常生活中的时间单位——“秒”。但是在红石电路中，我们一般不用到“秒”这个单位。下面介绍两个最常用的用于描述延迟大小的时间单位。

红石刻（Redstone Tick），是红石电路运算时最常用到的时间单位。因为红石刻非常常用，所以我们一般也把红石刻简称为刻。在没有其他说明的情况下，下文提到的所有“刻”都表示“红石刻”。红石刻的单位是rt，也简写作t。并规定：1红石刻是0.1秒，即1t=0.1s。

游戏刻（Game Tick），是Minecraft运行时的最小时间单位。它是游戏内部设定好的更新间隔和循环周期。对游戏刻我们现在可以稍做了解，在之后的几期探讨中我们还会提到。游戏刻的单位是gt，且有：1gt=0.05s，即1t=2gt。

为简化表示，我们一般把延迟记作D{X}，其中X表示一段电路或是一个元件。

常用的三个红石元件的延迟如下：

D{红石比较器}=1t，D{n档中继器}=nt(1≤n≤4)，D{红石火把}=1t。

另外，D{红石线}=0。

【精密时序比较器】

下面我们介绍一种可以比较延迟大小的装置——精密时序比较器。

在此之前我们必须先来了解一下中继器的D锁存性。

我们知道，中继器可以将输入端的信号转化为强度为15的信号并从输出端输出，且中继器一般不能从侧边输入信号，所以也常用于隔开两列并行电路。但当另外一个中继器对着中继器的侧边，将会体现出中继器的D锁存性。

图1-1

图1-1中有两个拉杆，分别在金块和铁块上。可以看到，铁块上的拉杆对应的中继器从侧边对着金块对应的中继器。当拉下金块上的拉杆，红石灯正常亮起，毋庸置疑。如图1-2。

图1-2

此时若拉下铁块上的拉杆，会发现中继器的中间出现了一条横杠，如图1-3。

图1-3

这时再收回金块上的拉杆，可以发现，中间的红石中继器没有熄灭，而是保持亮起，自然红石灯也就不会熄灭。如图1-4.这个时候我们称这个中继器处于1锁存态，即不管输入信号有无，其输出信号始终存在。

图1-4

对应的，当金块上的拉杆未拉下时，拉下铁块上的拉杆，会使中继器进入0锁存态。此时无论输入端信号有无，中继器都不输出信号。如图1-5、图1-6所示。

图1-5

图1-6

如果同时触发两个中继器，信号恰好不能从中继器中输出，如图1-7所示。

图1-7

这就是中继器的D锁存性。它可以固定红石中继器的输出状态。利用这一性质，就可以制作简单的精密时序比较器。

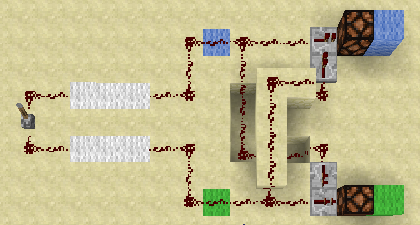

图1-8

图1-8所示就是一个比较粗糙的精密时序比较器。初看上去可能略显复杂，下面我们对其结构进行简单的说明。先说左半部分，拉杆连出的两条线，经过白色羊毛区域后，分别于蓝色羊毛端和绿色羊毛端相连，这就是要比较延迟大小的两条线路。在白色羊毛区域可以添加任意红石元件的组合来发生延迟。例如图1-9是一个示例：

图1-9

再来看右半部分。右半部分接线可能有点乱，但我们关注于红石灯前的一小块电路，不难看出这就是我们刚刚介绍的中继器D锁存态的模型。只不过上下两个红石灯前的两个模型刚好对称。蓝色羊毛对应的红石灯前，是蓝色端作为输入端，绿色端从侧面输入；绿色羊毛对应的红石灯前，是绿色端作为输入端，蓝色端作为侧面输入。两边对称的结构让它能够比较两路的延迟。

根据我们之前的说明，不难得出：

D{蓝色端}=D{1档中继器}+D{比较器}+D{比较器}=3t；

D{绿色端}=D{1档中继器}+D{1档中继器}=2t。

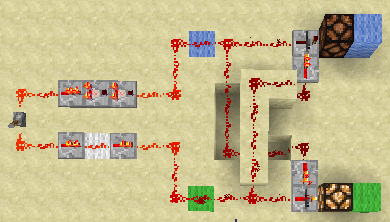

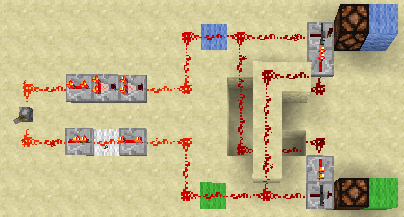

显然，D{蓝色端}>D{绿色端}。此时拉下拉杆，现象如图1-10所示。

图1-10

此时，延迟较小的绿色端对应的红石灯亮起。

若此时将绿色端的一个中继器调节到4档，此时：

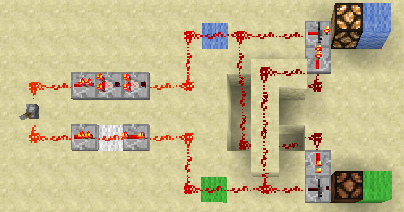

D{绿色端}=D{1档中继器}+D{4档中继器}=5t>D{蓝色端}，实验现象如图1-11。

图1-11

此时，延迟较小的蓝色端对应的红石灯亮起。

若将蓝色端的中继器调至3档，此时：

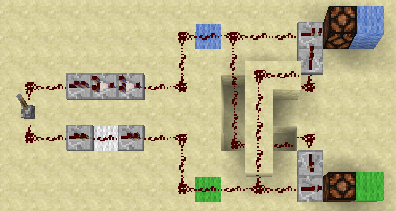

D{蓝色端}=D{3档中继器}+D{比较器}+D{比较器}=5t=D{绿色端}，实验现象如图1-12。

图1-12

此时两灯全部熄灭。

至此，我们得出了精密时序比较器的基本性质：

延迟较小的一路对应的红石灯将会亮起；两路电路延迟相等时，两灯都不亮起。

当然，通过简单的电路性质分析也可以得到相同的结论。利用这一装置，我们可以很直观的比较出两路电路的延迟大小。

当电路中只有如中继器，比较器这些简单的电路元件时，延迟的计算和比较非常自然和简洁。但当电路中出现了活塞时，事情就变得没那么简单了。

下期专栏我们将走入诡异的活塞延迟世界，看看前人如何看待活塞的诡异延迟现象。
