M.2 2242 DC-DC升降压模块

2020年05月16日 08:25--浏览 · --点赞 · --评论
粉丝:2016文章:5

基于南芯SC8721设计的数控可调升降压模块,这个是同步buck-boost-芯片,并且预留出输出电流检测端口,IIC控制端口

老样子,发布在立创开源平台

暂时还没拿到打样,到时候录焊接视频

开源工程链接:

https://oshwhub.com/Monnina/M.2-2242-DC-DCsheng-xiang-ya-mu-


具有以下特性:

  • 超小体积实现DCDC

  • 同步升降压

  • 宽输入输出范围

  • 采用NGFF接口便于模块化.

  • 通过I2C允许数控调整输出电压以及限流

  • 追求精致与美观

该芯片已经打板验证

关于为什么要做这块板子,主要是想设计一个锂电池供电的多输出数控电源,选来选去发现了这个IC.就这样吧

追求模块化,使用NGFF接口 (好看)

使用的是M-key

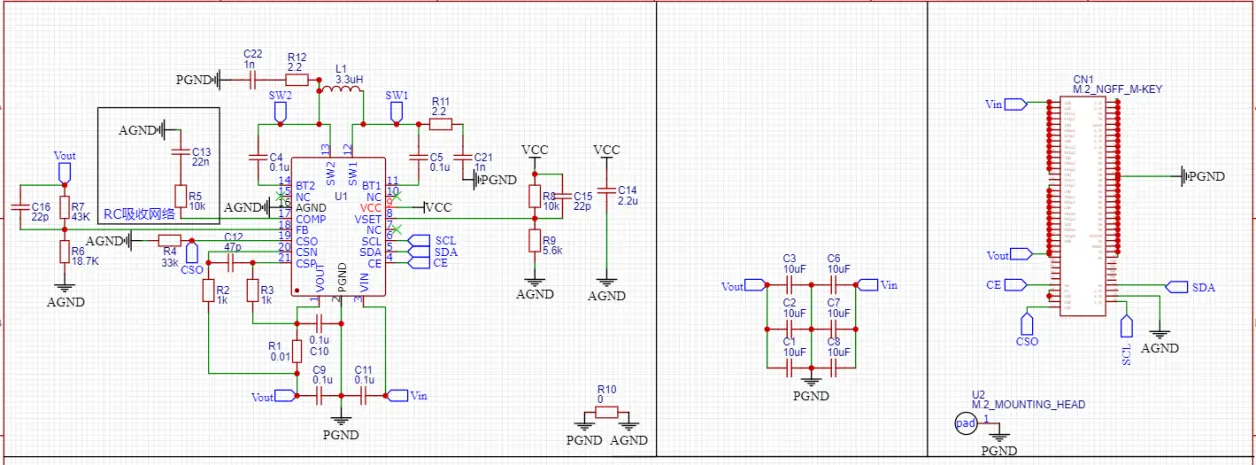

部分原理图
