2020/05/02
自动为绘画线稿生成3D信息，从而自动计算光影，这是我持续在关注的一种技术。一直想系统地介绍一下，但不知从哪里说起。今天先简单介绍其中一种方法。

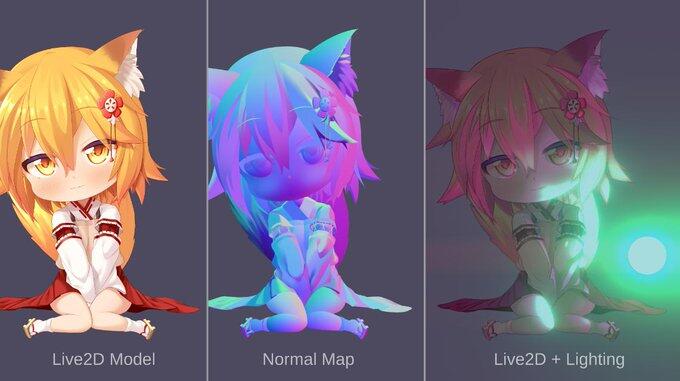

Live2D动画师Denchi(@DenchiSoft)使用法线贴图的尝试(https://github.com/DenchiSoft/Live2DLighting)。这里的法线贴图是手绘的，但已经体现了较好的光影效果。
法线贴图
法线贴图(Normal Map)利用贴图每个像素的RGB值储存该点的三维法线矢量，然后拿它来计算贴图表面的光线反射，这样低多边形的3D模型也能体现出光照细节。人们经常用它来改善游戏中的3D材质。
不过我更关心的是另一种应用——对于一张绘画线稿，如果也能得到一张法线贴图，就能自动计算其光影，从而省去很多手动上色的步骤。V-Sense研究小组(https://v-sense.scss.tcd.ie/)曾在下面的论文中提出利用深度学习生成法线贴图的方法：
Hudon, Matis, Mairéad Grogan, and Aljosa Smolic. “Deep normal estimation for automatic shading of hand-drawn characters.” Proceedings of the European Conference on Computer Vision (ECCV). 2018.
论文的成果就是开源项目DeepNormals(https://github.com/V-Sense/DeepNormals)，虽然它看起来不太受学术界关注，但我个人的使用体验倒是很不错，强过不少更热门的AI上色方案，比如P站那个。

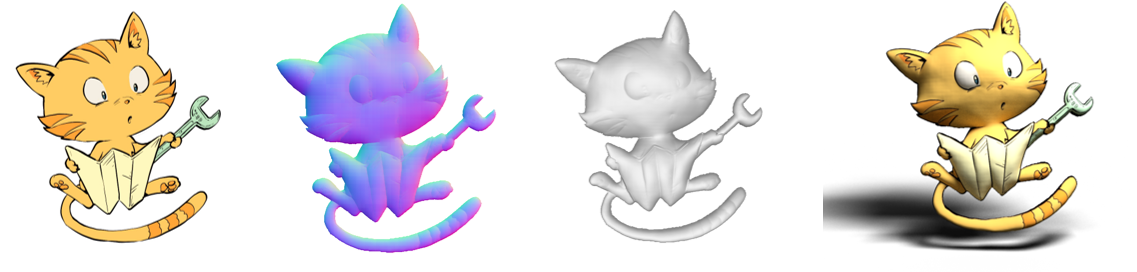

原论文插图，由左至右分别为手绘线稿、法线贴图、高度贴图与3D光影计算
高度图/置换贴图

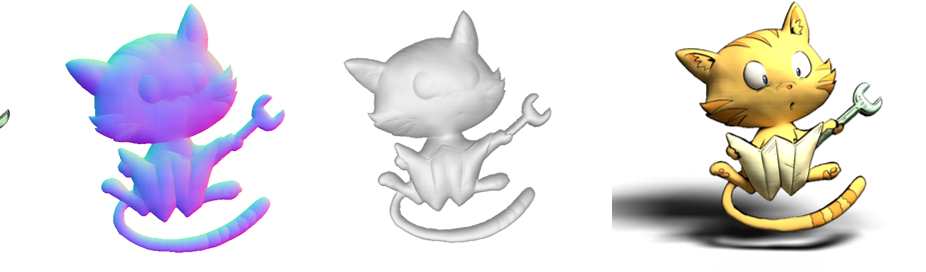

最近，DeepNormals的作者发表了一篇后续文章，提出在生成法线贴图后可以进一步将其转化为高度图(Height Map或Depth Map)：
Hudon, Matis, et al. “Augmenting Hand-Drawn Art with Global Illumination Effects through Surface Inflation.” European Conference on Visual Media Production. 2019.
高度图可以在3D软件中作为置换贴图(Displacement Map)来使用，贴图的每个点会沿法线进行位移，从而造成真实的三维凹凸效果。这种方法能做到一些法线贴图无法做到的事：
法线贴图没有自阴影，而置换法支持；
可以用图形学模拟距离感相关的绘画技法，如镜头虚化和色彩远近法；
置换后可以在立体空间小幅旋转图片而不产生违和感，甚至可以由此将2D图片转为3D模型。
当然它也有缺点，比如运算慢，但是如果我们考虑将其应用于绘画/动画而非实时渲染，这一点就不是特别重要了，因此我还是很愿意学习这个方法的。
算法
对于如何生成这样的高度图，论文中给出的算法其实很简单粗暴。假设(u,v)为贴图坐标，相应位置的高度为Z(u,v)（也就是待求量），那么沿u方向可以计算出切线向量
，用离散形式表示其实就是
；同理，沿v方向可以计算出另一个切线向量
我们已经知道了贴图每个点的法线向量n(u,v)，它应当与两个切线都垂直，即点乘得0。于是定义一个“能量”函数：
理想情况下它的值应该为0，因此将其最小化就能得到较准确的高度图。它对Z(u,v)的偏导只含一次项，用梯度下降之类的方法很容易进行优化。
自制脚本
根据论文的说法，这个算法早就有了，但我以前也考察过一些能转换法线和高度图的工具，比如AwesomeBump或GIMP法线贴图插件，它们都没有使用这种方法，而是只沿一个方向由法线累计高度，误差要大很多，不太清楚其中的缘由。
这一篇新论文自身也并没有附带开源代码，所幸算法简单，于是我用Scipy的优化器自己实现了一下，放在下面这个仓库。以后再有计算法线相关的内容可能也会在这里更新：
https://github.com/Chaosinism/NormalMapTool
