DIY一个power-z是怎么回事呢？大家看充电头网的测评,对那个功率计相信大家都很熟悉,但是DIY一个power-z是怎么回事呢，下面就让up带大家一起了解吧。
DIY一个power-z，其实就是up太穷了做了一个功率计，大家可能会很惊讶UP怎么会DIY一个power-z呢？但事实就是这样，我也感到非常惊讶。
这就是关于DIY一个power-z的事情了，大家有....
停停停打住 老营销号了hhhhh
的确动辄300块钱的售价咱也搞不起
功率计核心还是一个欧姆定律,P=UI
买不起咱不如做一个
PCB和原理图都在立创开源平台欢迎自取
https://oshwhub.com/Monnina/USB-typec-gong-shuai-ji-QCyou-pi

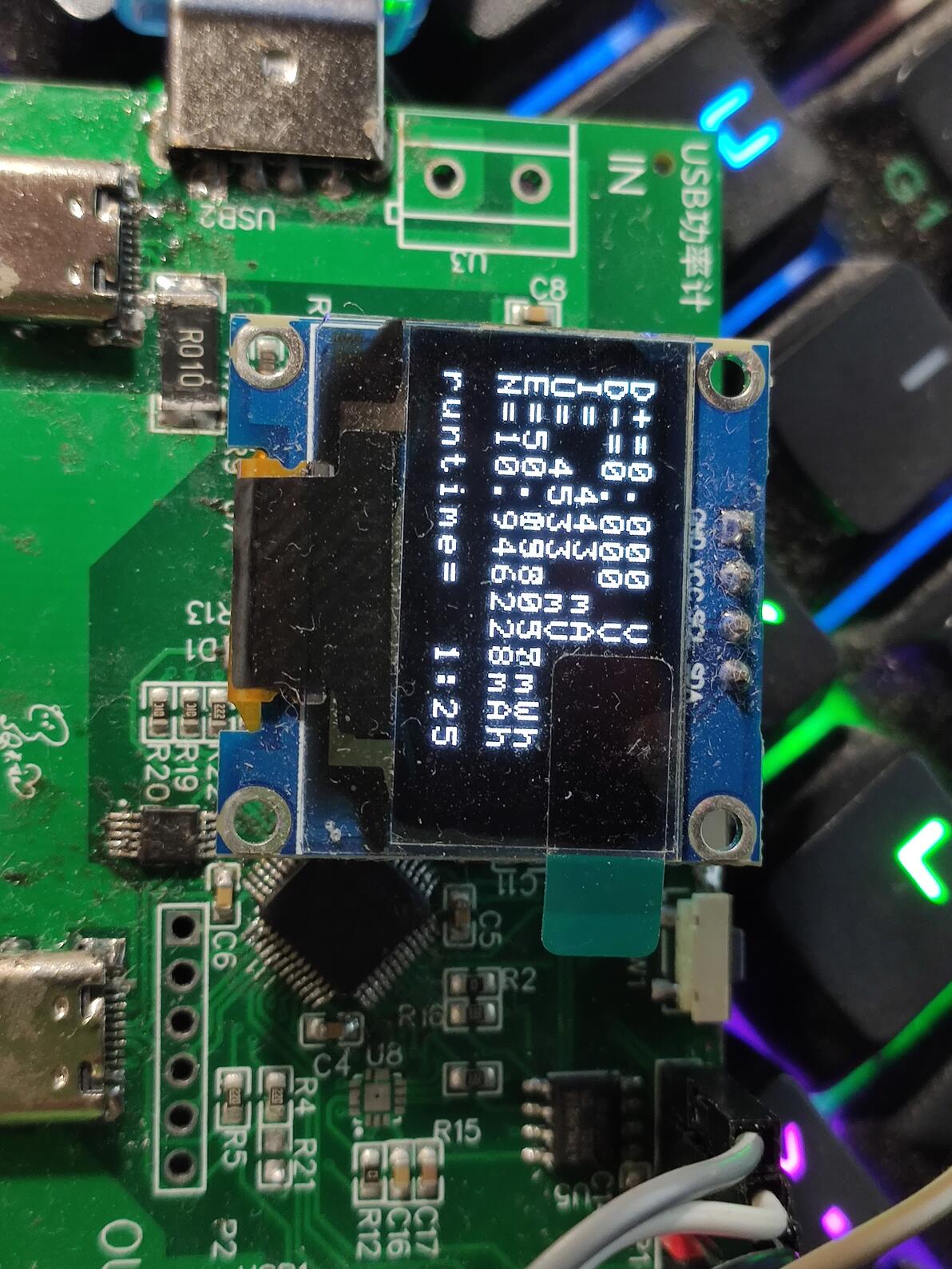

买不起
家里没洗板水很脏
主控用了STM32F103C8T6 大材小用了,追求体积的话用 F030也可以,STC8也行了 一块钱出头
AD采集用INA226 能测电流和总线电压,非常方便,失调电压最大10uv
用10mΩ的电阻刚刚好能做到1ma的精度.
EEPROM采用了 AT24C256 (主要是立创基础库贴片不加钱)
使用了HT-7533供电,主要是省事 ,噪音也小,给226提供一个干净的环境
7533最高30V输入 100mA的电流绰绰有余.
使用了USB切换芯片,能够切换到QC诱骗模式,配合电阻分压实现QC的诱骗
PD芯片FUSB302也加上去了,咱们也不一定用到,可能电路不太对,但是不想折腾了,有空大家可以去折腾一下.

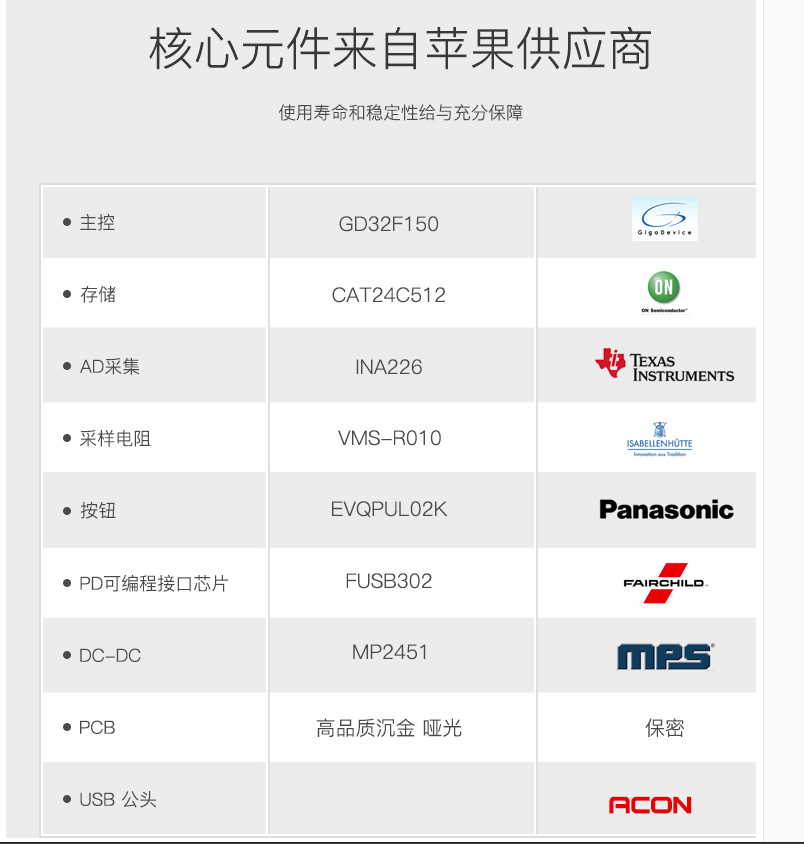

power-Z的一些部件

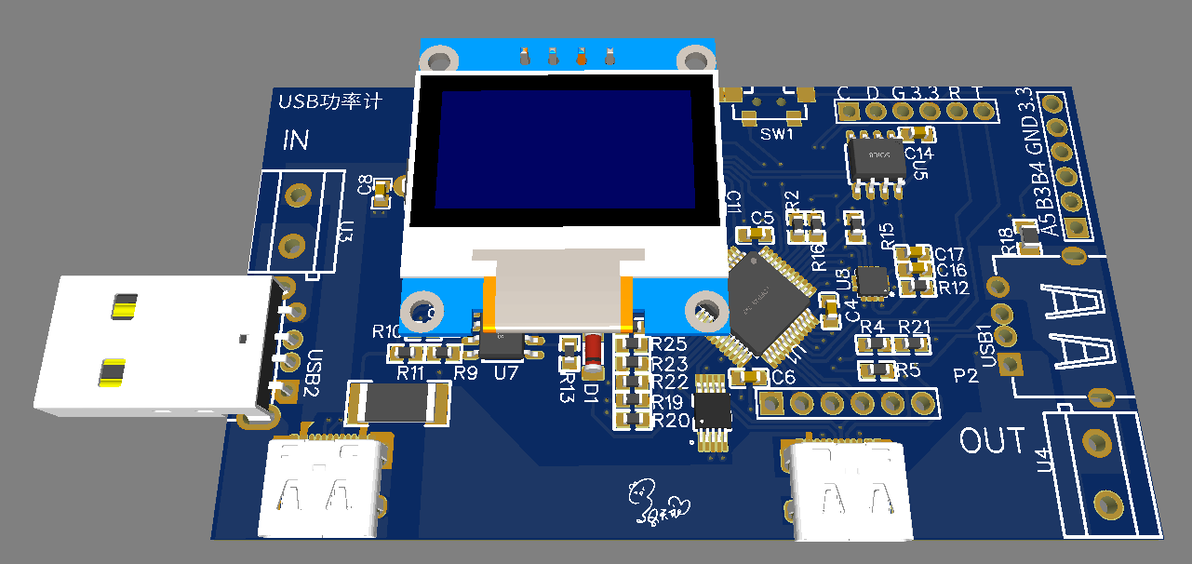

3D模型

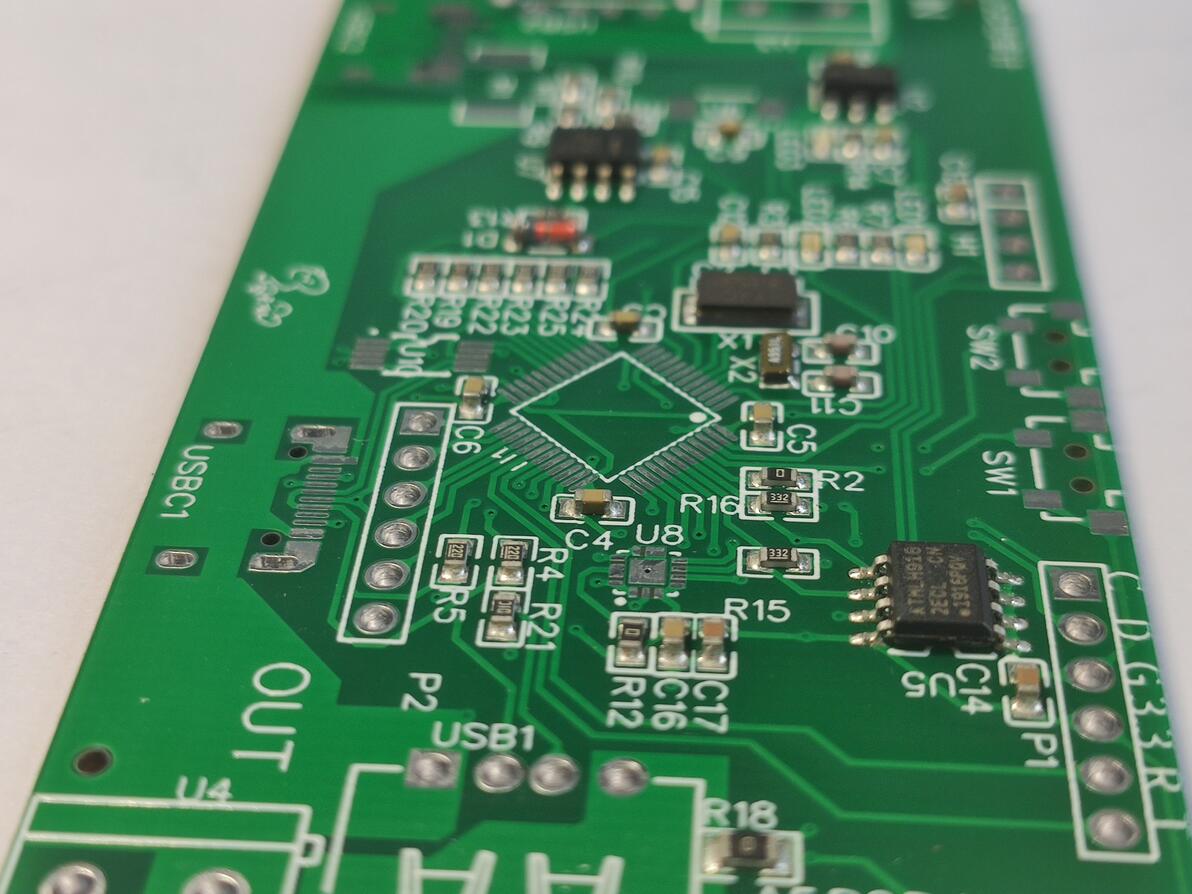

立创SMT

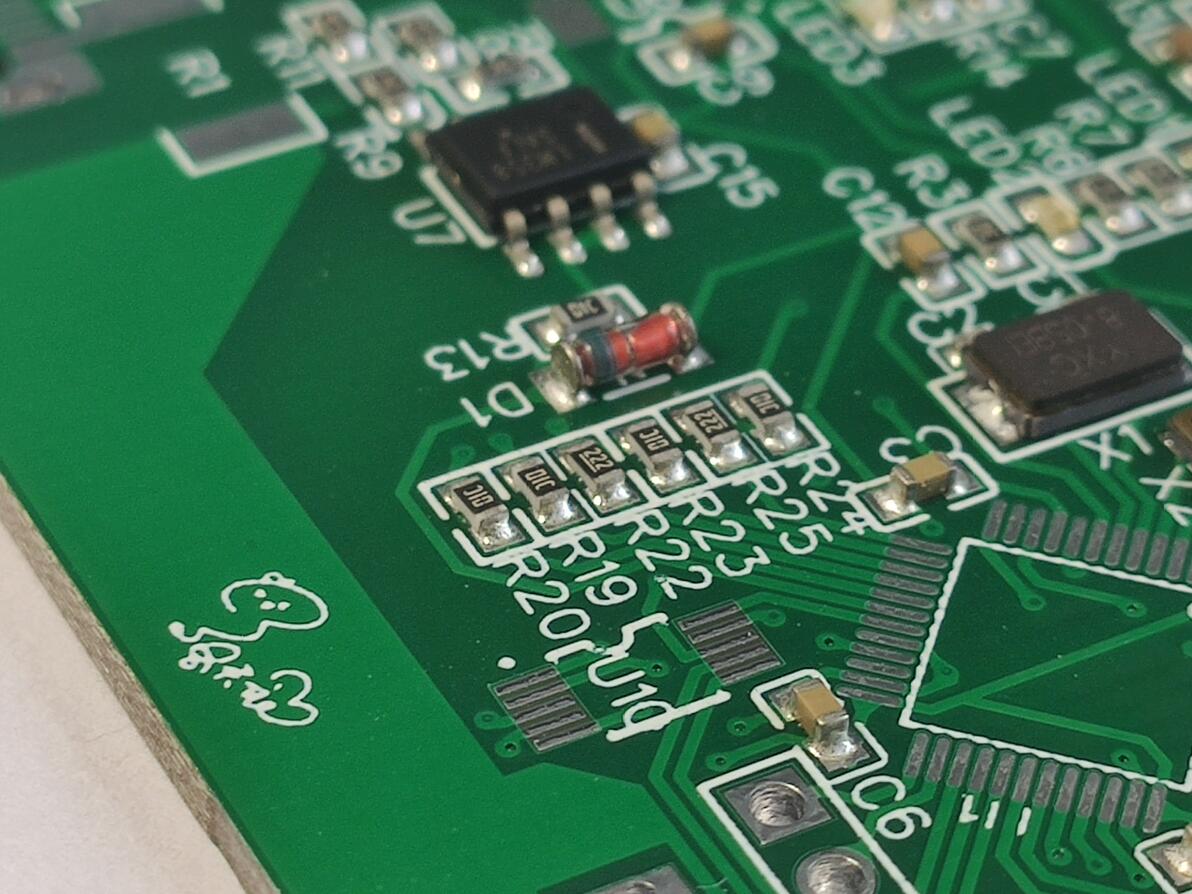

立创SMT只有绿板
因此有了第一版原理图
说一下问题
采样电阻50mΩ导致整体内阻太大 无法K20P无法触发27W快充 后面改为了10m
改了电阻大电流采样自然不需要了,后来也发现普通运放搞高端差分放大一堆问题,没必要了,采样电阻变小了电流到8A都没问题.
USB公口接触电阻太大,大概有50mΩ左右,花钱买更好的就行.
第一版用于验证,没有追求极致体积和大小,屏幕也是采用了模块,大家可以自行改动用上更小的体积.
QC诱骗低压貌似有点问题,还需验证,高压没问题
代码写的很烂东拼西凑,也懒得优化,大家看着办吧
数据储存还没写,以后也许会吧(我真的不是在咕咕咕)还有三块PCB想要的可以私聊一下我.
大概就是这些,更多看演示视频吧.
