评审报告:AD PCB1板
凡亿教育
2020年04月08日 14:30

布局问题

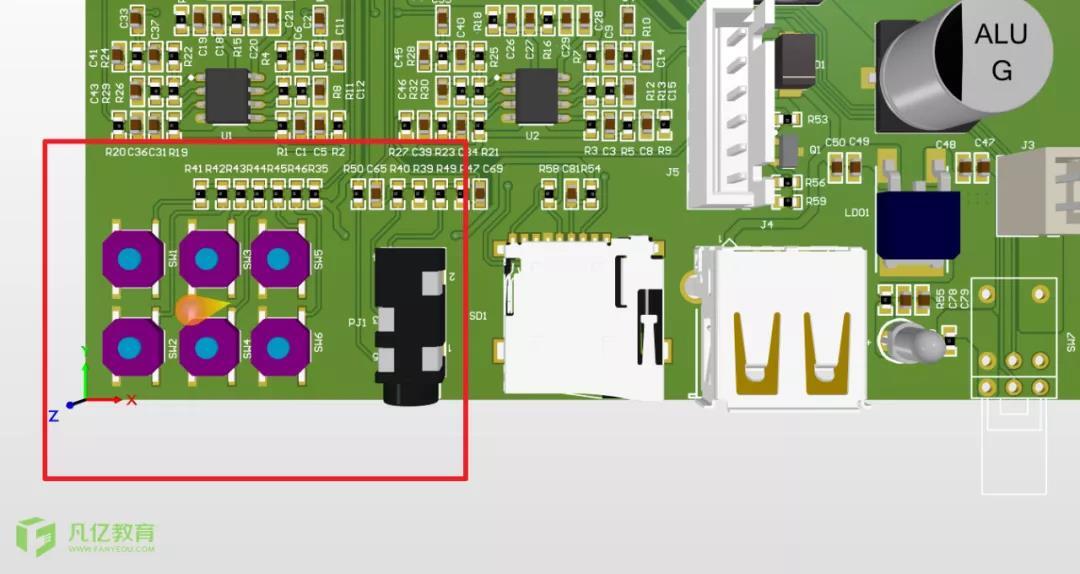

1.【问题分析】:按钮器件放置在板框的左下角。

【问题改善建议】:一般常规按照我们的自身习惯是用右手去按按钮的,所以常规是将按钮器件放置在板框的右下角。可以后期自己去挪动下位置。

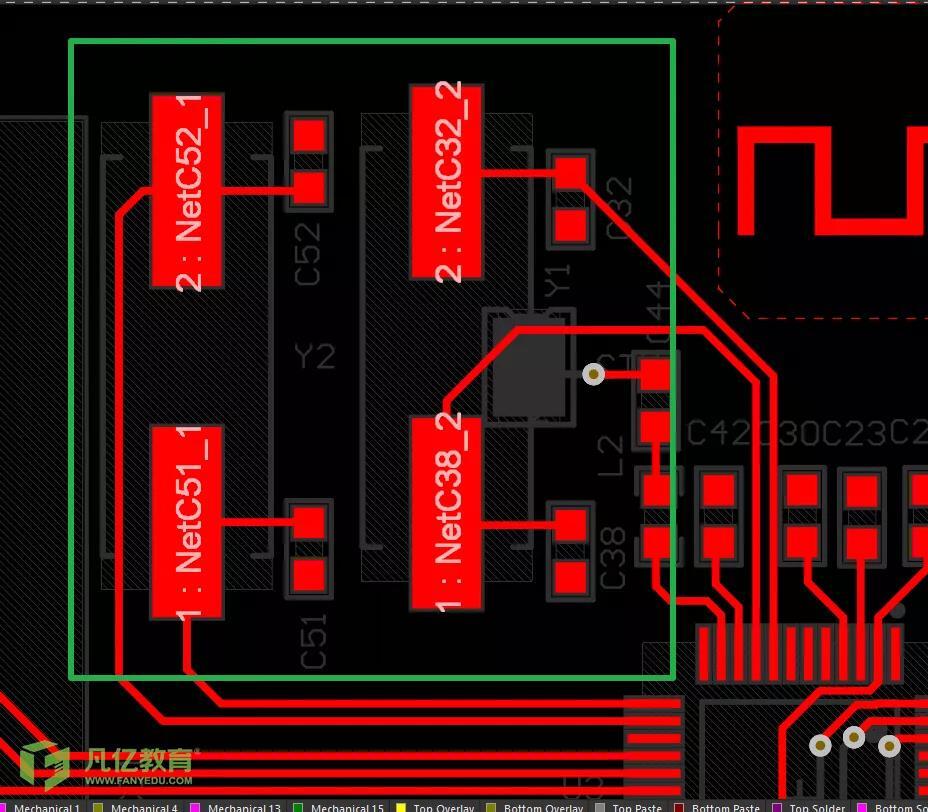

2.【问题分析】:此处的两个晶振放置得离主芯片太远。

【问题改善建议】:晶振相当于对应芯片的心脏,我们需要就近放置,晶振的优先级是最高的。

布线问题

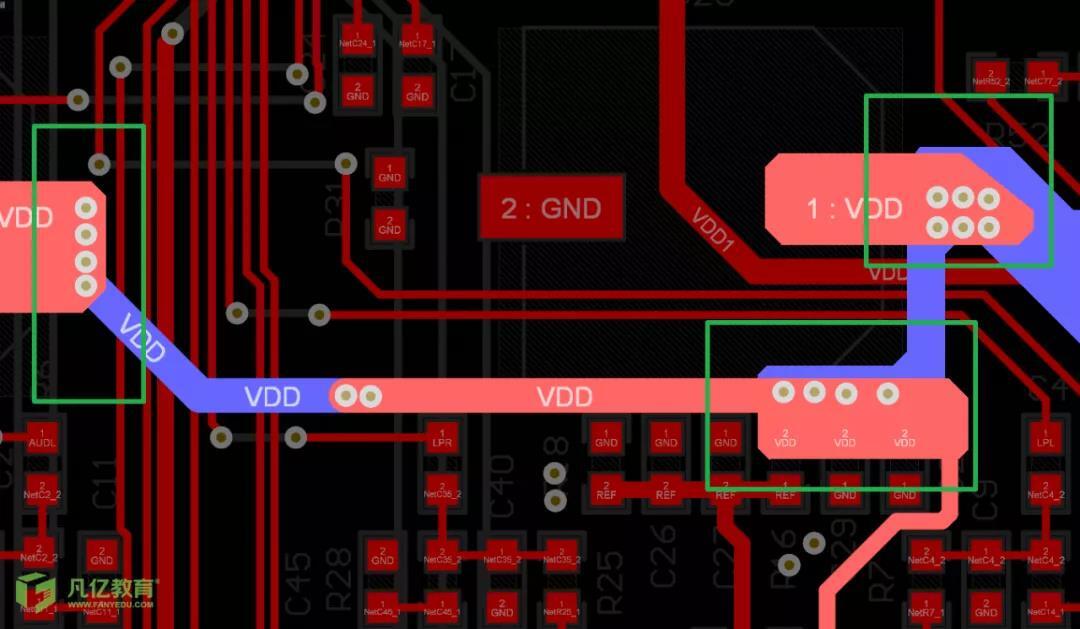

1.【问题分析】:过孔打孔没有进行等间距放置。

【问题改善建议】:建议将过孔进行等间距放置,比较美观 ,并且过孔数量建议对称。

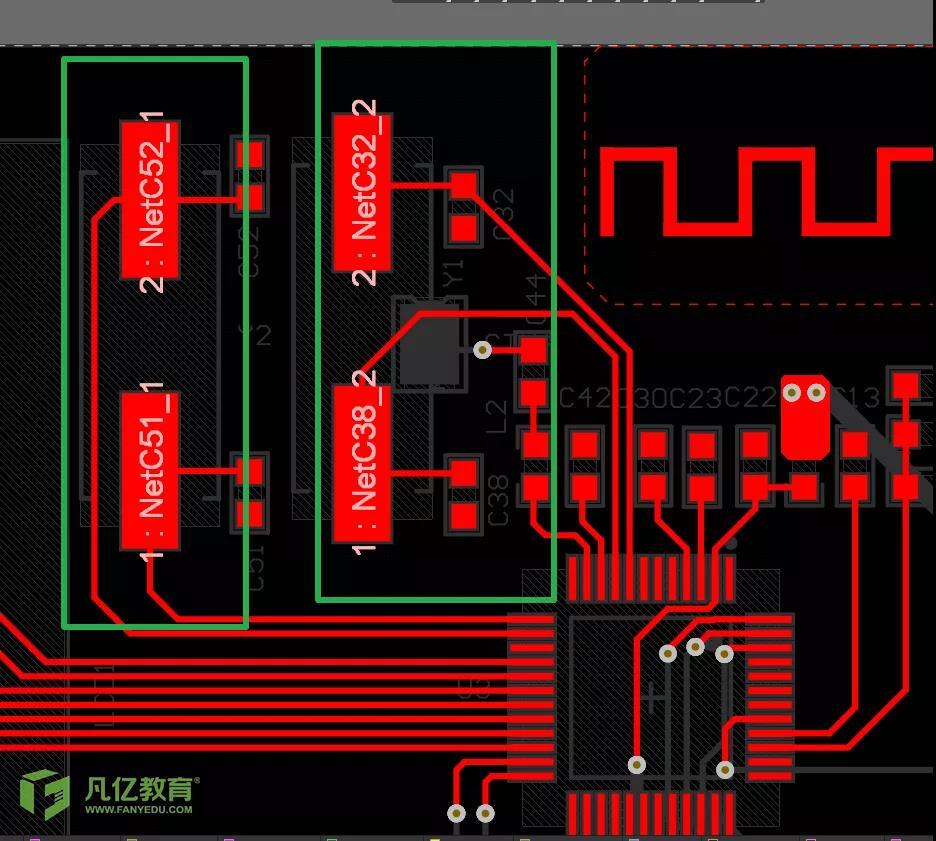

2.【问题分析】:晶振没有进行包地处理。

【问题改善建议】:建议晶振进行包地处理,避免外界对齐干扰。

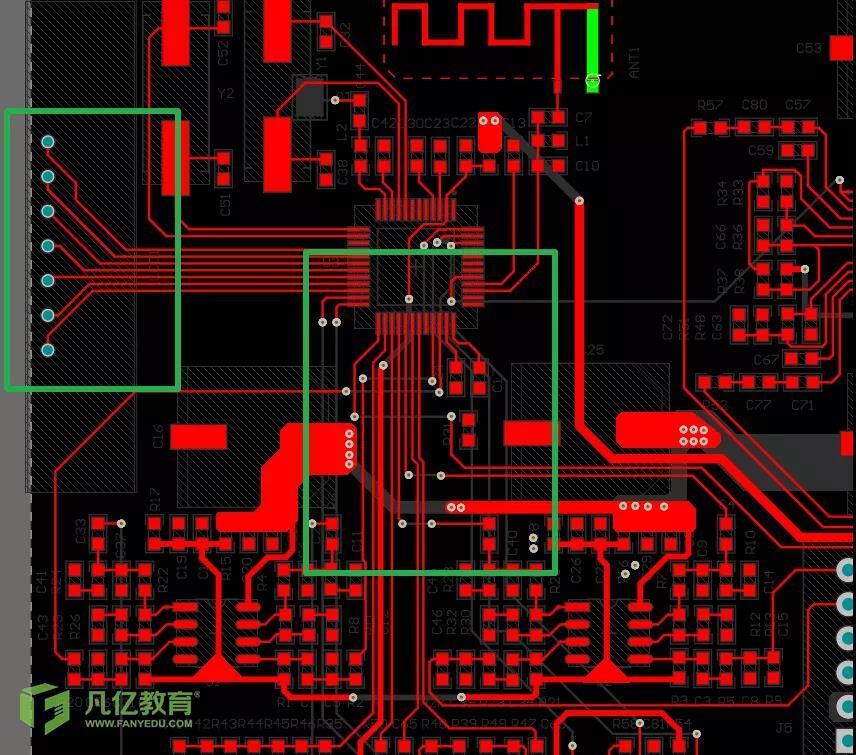

3.【问题分析】:整体的走线与过孔扇孔看起来不美观。

【问题改善建议】:整体的过孔与走线可以进行一个优化处理,后期可以去优化处理一下 。

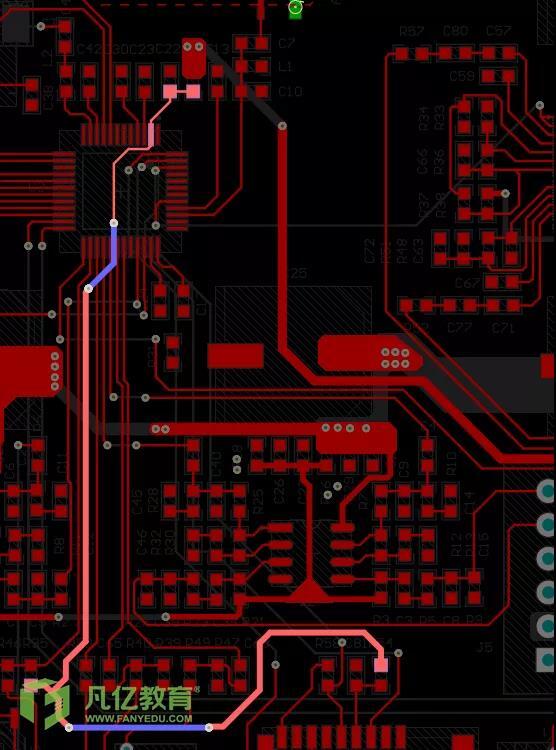

4.【问题分析】:电源走线打孔换层次数太多。

【问题改善建议】:建议电源打孔换层此处最多2次,不然打孔换层会形成压降。

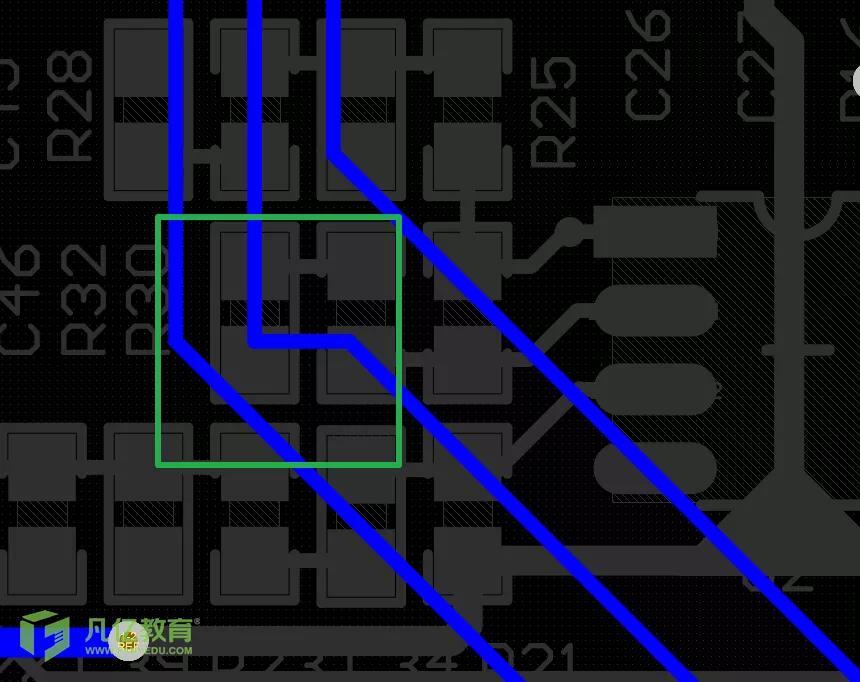

5.【问题分析】:走线出现直角。

【问题改善建议】:走线不要出现直角以及锐角,最好钝角走线,注意一下走线规范。

生产工艺

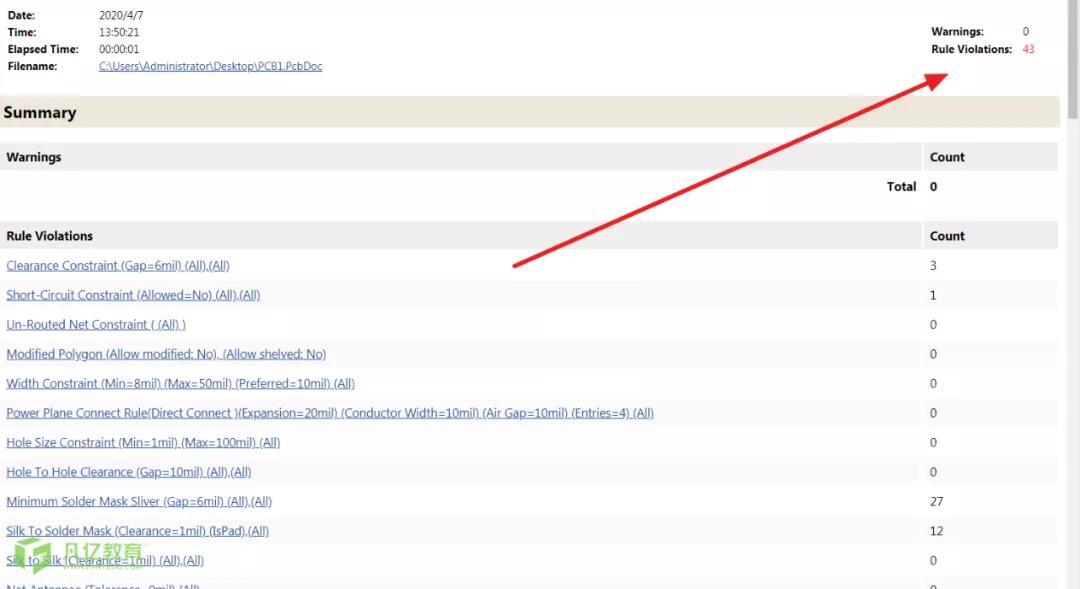

1.【问题分析】:DRC的电气报错还存在。

【问题改善建议】:还存在短路报错和间距报错等等,建议设计完成pcb之后最后去进行电气规则的检查,避免出现不必要的问题。
