水下环境始终充满复杂挑战：水体光线快速衰减、悬浮杂质造成画面雾化、洋流扰动作业姿态，加上水下机器人舱体载荷空间有限，既要大范围水域扫描，又要捕捉构件裂纹、锈蚀痕迹等微观细节，同时保障影像稳定回传至水面操控端，一套高性能成像与传输系统，直接决定水下勘察任务的成败。凯茉锐将 FCB-CR8530 4K 摄像模组与 CM204UE 编码控制板组合，打造适配中小型 ROV 水下机器人的成套视觉方案，打通图像采集、智能处理、编码传输、远程控制全流程，为管线巡检、水工检测、海洋科考、水下应急勘查提供可靠的可视化支撑。
一、20 倍光学变焦 4K 机芯，适配水下远近多维度观测

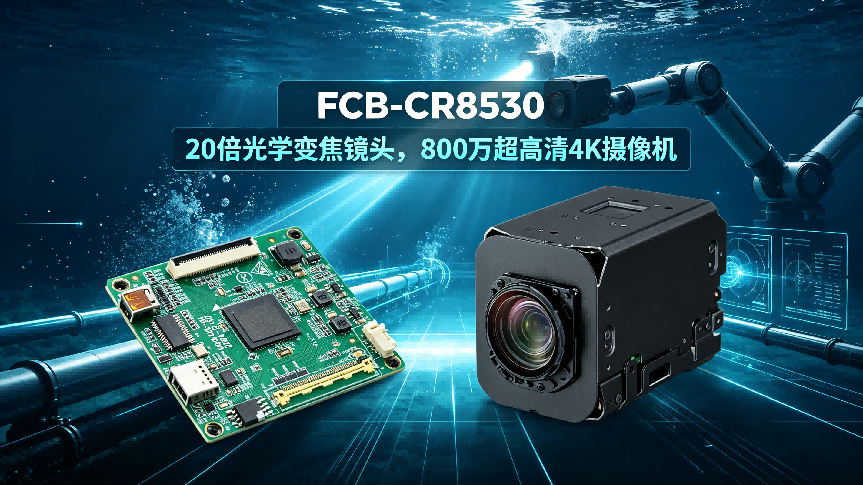

FCB-CR8530 作为整套方案的成像核心，搭载 1/2.5 英寸 Exmor R CMOS 传感器，拥有约 851 万有效像素，输出 3840×2160 的 4K 超清画面，20 倍光学变焦搭配超分辨率变焦，完美匹配水下机器人 “广域巡航扫描，定点放大研判” 的作业逻辑。水下机器人巡航巡检阶段，广角端快速摸排海底管线、坝体、水下桩基整体状况；锁定可疑目标后，无需机体近距离抵近高危区域，长焦端即可放大观测焊缝裂隙、防腐层脱落、生物附着等细节，超分辨率变焦保障放大后画面依旧保留有效细节信息。
广角端最小物距仅 10mm，支持近距离对水下构件做微距特写拍摄；整机尺寸 50.0×60.0×93.3mm，重量仅 275g，轻量化机身降低水下机器人载荷压力，轻松收纳于狭小舱内空间。面对水下补光强光、浑水雾化、深水弱光等工况，透雾功能有效削弱水体悬浮颗粒带来的雾化干扰，HLC 高亮点抑制抑制补光灯过曝光斑，配合自动 ICR 日夜切换、多级降噪，在光照剧烈波动的水下环境中平衡明暗层次，减少噪点，输出层次丰富的水下影像。
二、CM204UE 编码控制板，打通水下视频传输闭环链路

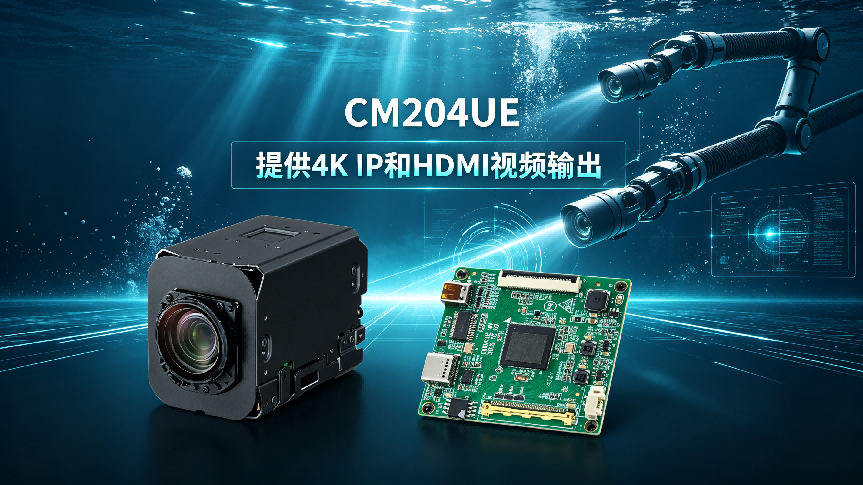

优质水下影像价值，离不开稳定可靠的编码传输，CM204UE 编码控制板承担信号处理、编码输出与设备控制的关键角色，与 FCB-CR8530 模组深度适配，解决水下长距离脐带缆传输、多终端同步监看的行业痛点。硬件支持 4K-HDMI 与 4K-IP 网络双路独立输出，两路视频格式可以分开配置，既可以 HDMI 直连水面操作台大屏实时监看原始画面，又能通过 RJ45 网口输出 H.264/H.265 压缩 IP 视频流，兼顾本地研判与网络远程传输需求，USB3.0 扩展接口进一步拓展设备集成能力。
设备兼容 VISCA Over IP、ONVIF，适配 GB28181 国标协议，支持 RTMP、RTSP 流媒体协议，具备三码流输出能力，可根据带宽条件灵活调整码率、帧率，适配不同存储、实时推流场景，水下机器人采集的 4K 影像能够低延迟回传至岸上平台，也可完成合规留存取证。板卡支持 IP 固件升级，IO 按键、RS485 多类型控制接口，实现对前端 FCB-CR8530 机芯变焦、对焦、图像参数的远程操控，简化水下机器人整机集成开发难度。
三、软硬协同，破解复杂水环境下成像传输双重痛点
水下作业不同于陆地场景，水体散射、光照突变、长线缆信号衰减、舱内空间受限多重问题叠加，单一摄像模组或是编码板都难以胜任完整任务。FCB-CR8530 负责在复杂水环境中捕获清晰 4K 原始图像，将透雾、强光抑制、日夜切换、变焦对焦等图像处理能力前置；CM204UE 承接图像信号，完成高效编码、多协议转发、远程设备控制，二者软硬协同，构建完整水下视觉闭环。
当水下机器人驶入浑浊水域，FCB-CR8530 开启透雾算法改善雾化画面，高亮点抑制压制补光灯造成的局部过曝；CM204UE 同步执行高效视频压缩，在有限带宽下保障 4K 画面流畅回传，不会出现前端成像清晰，输出端卡顿模糊的情况。整套方案功耗可控，适配水下机器人供电体系，无需大规模改动机器人本体结构，降低整机研发改造成本，适配新设备开发与旧设备升级改造。
四、多场景落地，拓宽水下机器人作业应用边界
这套组合方案广泛适配多类水下机器人作业场景。海上风电桩基、海底油气管道巡检时，ROV 巡航大范围扫查，变焦放大识别锈蚀、焊缝缺陷，影像实时回传岸上指挥平台，替代潜水员高危下水作业；水利大坝、水库涵洞检测任务中，面对浑水弱光环境，依靠机芯成像能力辨识坝体细微裂缝、冲蚀痕迹，为水工安全评估提供直观影像依据。
面向海洋科考领域，水下机器人搭载该方案完成珊瑚礁、水下生物观测记录，留存高质量 4K 科考素材；水下搜救、水下考古勘查场景，广角快速完成区域搜索，长焦确认目标细节，提升搜寻研判效率。从工业运维到科研勘探，凯茉锐 FCB-CR8530+CM204UE 成套视觉方案，用 4K 超清采集与稳定传输能力，助力水下机器人释放更大作业效能。
