水下作业环境错综复杂，水体浑浊、光照衰减、明暗反差大，一直是水下机器人视觉系统的一大考验。无论是海洋桩基巡检、水库大坝探伤、水下生态调研，还是水域应急勘察，机器人能否获取清晰、稳定、可远距离传输的影像数据，直接决定作业任务的落地成效。凯茉锐 CM8220 变焦机芯搭配 CM2002HU 编码控制板，构建一套完整水下视觉解决方案，从前置图像采集到后端编码输出深度协同，适配水下机器人狭小舱体安装条件，攻克深水弱光、动态洋流扰动、信号传输适配等现实难题，为 ROV 水下机器人打造一双可靠的 “水下慧眼”。
一、20 倍混合变焦，兼顾水下广域巡航与细节研判

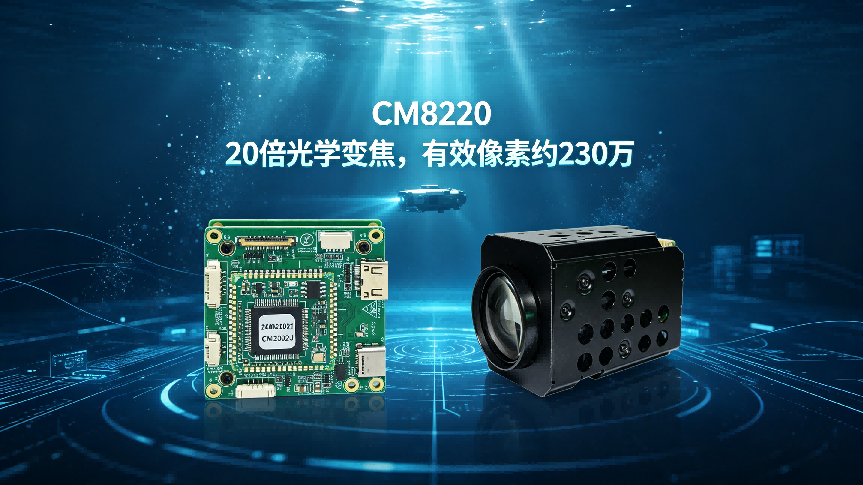

作为水下机器人视觉感知核心，CM8220 搭载 1/3 英寸逐行扫描 CMOS 传感器，拥有 230 万有效像素，实现 20 倍光学变焦叠加 12 倍数码放大，最高可达 240 倍混合放大效果，焦距 4.7-94mm，水平视角 57.4°-3.2° 灵活切换。水下机器人巡航作业时，广角模式快速扫测水下构筑物、河床、海底地貌全貌；发现疑似锈蚀、裂纹、破损点位，切换长焦端，无需机器人近距离抵近目标，规避洋流冲击带来的碰撞风险，远距离捕捉构件细微缺陷。
深水环境自然光衰减严重，CM8220 具备星光级低照度表现，日间最低照度 0.5Lux，夜间可达 0.1Lux，开启 DSS 帧积累功能低至 0.005Lux，配合 ICR 红外滤光片日夜切换，适配无光深水、补光照明不均的复杂水环境。内置 3D 电子降噪、宽动态、强光抑制功能，处理水下补光造成画面过曝、水体悬浮颗粒带来噪点干扰，平衡明暗区域画面层次，即便是泥沙扰动后的浑浊水域，依旧保留目标物纹理信息，为水下研判输出可靠原始画面。
二、紧凑硬件设计，适配水下机器人有限舱体空间
水下机器人内部空间寸土寸金，零部件轻量化、小型化是集成选型的关键指标。CM8220 机芯尺寸 50×60×87mm，重量约 150g，最大功耗仅 5W，工作温度覆盖-20℃~60℃，可以轻松嵌入水下耐压舱内部，不会过多占用机器人载荷空间，减轻整机负重负担。设备支持 VISCA、PELCO-D 主流控制协议，水下机器人主控系统可远程完成变倍、光圈、快门、白平衡参数调节，水下作业过程中，水面操控端即可实时调整相机成像状态。

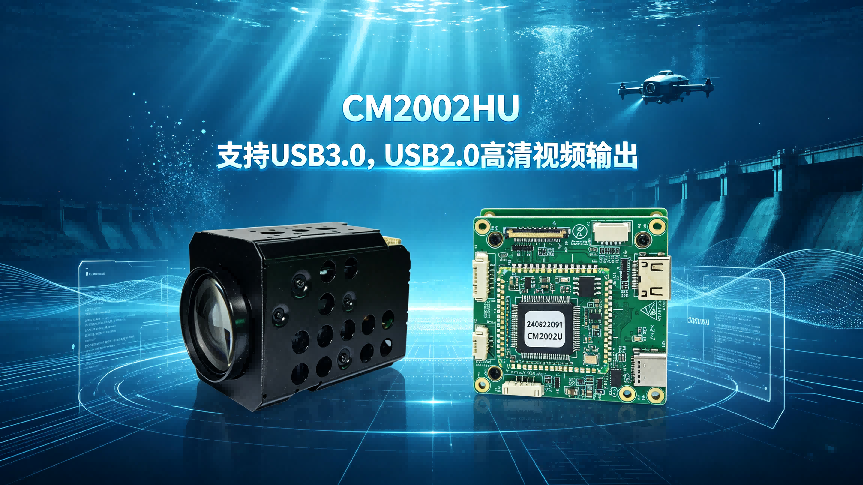

配套 CM2002HU 编码控制板体积仅 50mm×50mm，45×45mm 标准定位孔位，硬件布局规整简单，降低水下机器人整机结构设计难度。搭配 CM2002U 尾板，除适配 CM8220 以外，还兼容多款主流相机机芯，项目迭代、设备改造时，无需大规模修改硬件架构，拓展水下机器人视觉方案的兼容能力，帮助设备厂商缩短研发周期。
三、多接口信号输出，打通水下至水面端到端图传链路
水下机器人作业，图像信号稳定输出传输是连接水下现场与水面操控台的关键一环。CM8220 原生输出 HD-LVDS、HD-SDI、CVBS 多路信号，输出 1080P 全高清视频流，满足水下舱内原始图像传输需求。CM2002HU 编码控制板承接前端图像信号，实现 USB3.0/USB2.0 高清视频输出，最高支持 1920×1080@60Hz，同时具备 HDMI 输入与 HDMI 环出，最大支持 4K@30Hz，灵活对接工控机、显示终端、存储设备，丰富水下机器人后端硬件选配空间。
整套视觉模组打通 “采集-编码-输出” 完整链路，LVDS 原始信号接入编码板完成格式转换，不再需要额外增加转接模块，减少水下舱内接线数量，降低线路故障隐患。水面操作人员可以实时接收流畅高清画面，同步完成观测、记录、取证工作，在大坝巡检、海工检测、水下科考等场景，实现水下现场画面的同步回传，支撑远程决策。
四、丰富图像算法，从容应对水下多工况复杂挑战
真实水下工况变化莫测，光照忽明忽暗、水体悬浮物多、机器人姿态随洋流晃动，对成像算法提出很高要求。CM8220 内置全套图像优化工具集：背光补偿、动态侦测、帧积累、电子防抖、透雾可调、隐私遮蔽等功能全部内置，针对水下场景做适配优化。宽动态等级 0-4 档可调，化解水下强光补光造成局部泛白阴影过重问题；3D 电子降噪分低中高三档，抑制深水弱光下画面噪点；动态侦测功能可辅助水下机器人识别移动目标，服务水下生物观测、水下障碍物预警场景。
白平衡、快门速度、自动增益均可手动自定义调节，面对海水、淡水、浑浊河湖等不同水域，工程师可以调试适配成像参数。支持多语言 OSD 菜单，摄像机 ID、温度、变倍信息可叠加显示于画面，便于运维人员识别设备状态。整套 CM8220+CM2002HU 视觉方案，不只是硬件的简单组合，更是一套适配水下机器人全工况的视觉解决方案，助力国产水下机器人在水利巡检、海洋工程、水下科研等领域高效落地。
