概述

XZ8922是一款支持双节串联锂离子电池的升压充电管理IC。

XZ8922集成功率MOS采用同步开关架构，集成了功率MOS，因此应用时仅需少数外围元件，有效减小整体解决方案的尺寸并降低BOM成本。

XZ8922的升压开关充电转换器工作频率为750kHz;输入电压5V，输出电压8V/1A，转换效率95%。XZ8922具有1.14A的预设电流,同时可通过外部电阻调节充电电流,并适应适配器

的负载能力。XZ8922支持使用外部电阻调节充电电流;XZ8922集成NTC保护功能，配备

NTC电阻。

特点

输入工作电压范围为4.5V-6V,VIN耐压值为20V.

升压充电效率:95%.

最大支持功率为18W。

可充电电池电压:2节8.4V。

充电电压精度+1%.

慢充/恒流/恒压充电。

预设充电电流为1.14A,可通过外部电阻增加

恒流充电精度+10%。

输入自适应充电4.5V，自动调节输入电流，自适应适配器负载。

支持充电NTC温度保护

电池回充保护，静止状态。

750KHz开关频率。

功耗为0μA

LED充电显示。

ESD 4KV.

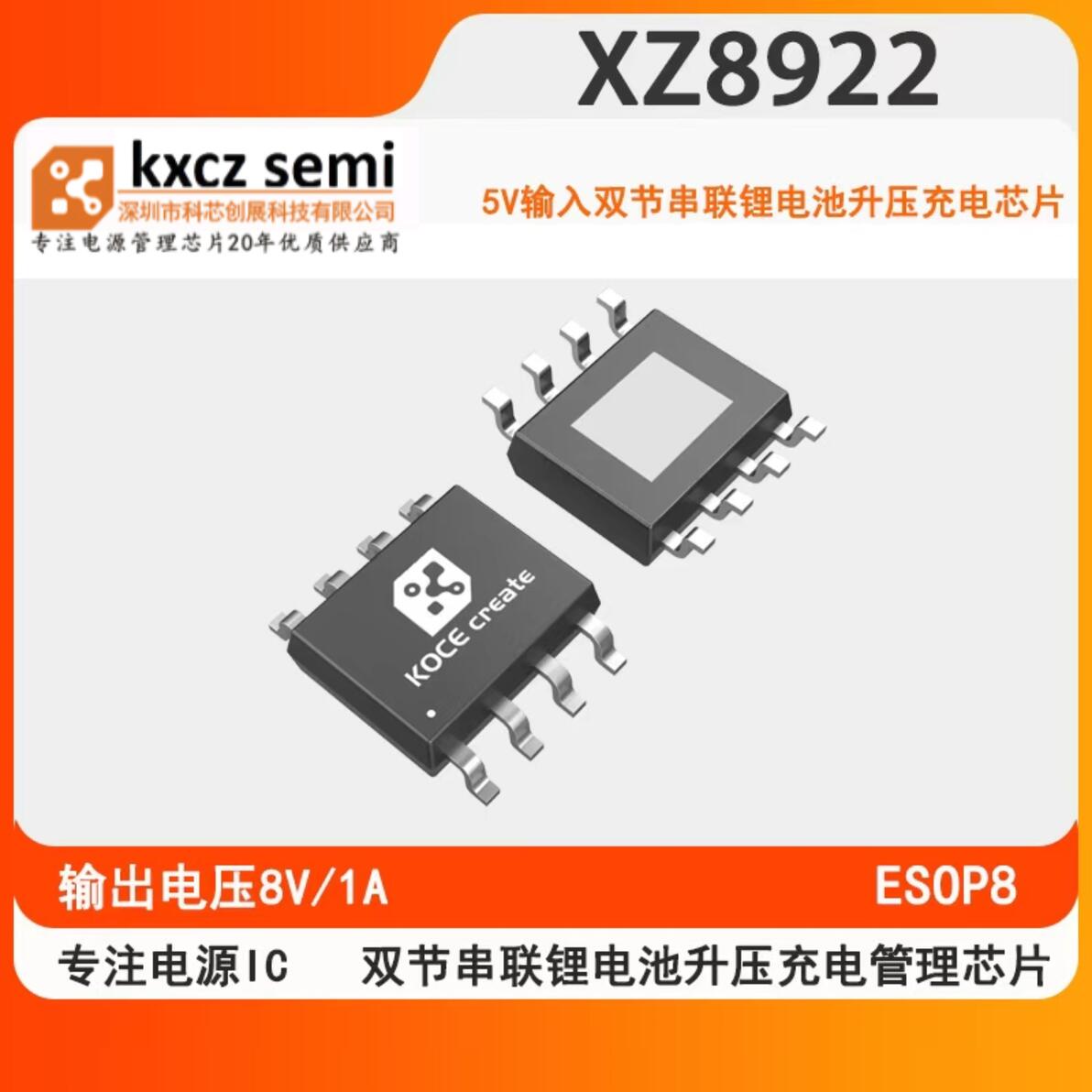

封装:ESOP8

应用领域

双电池Li-ion/Li-Battery充电
