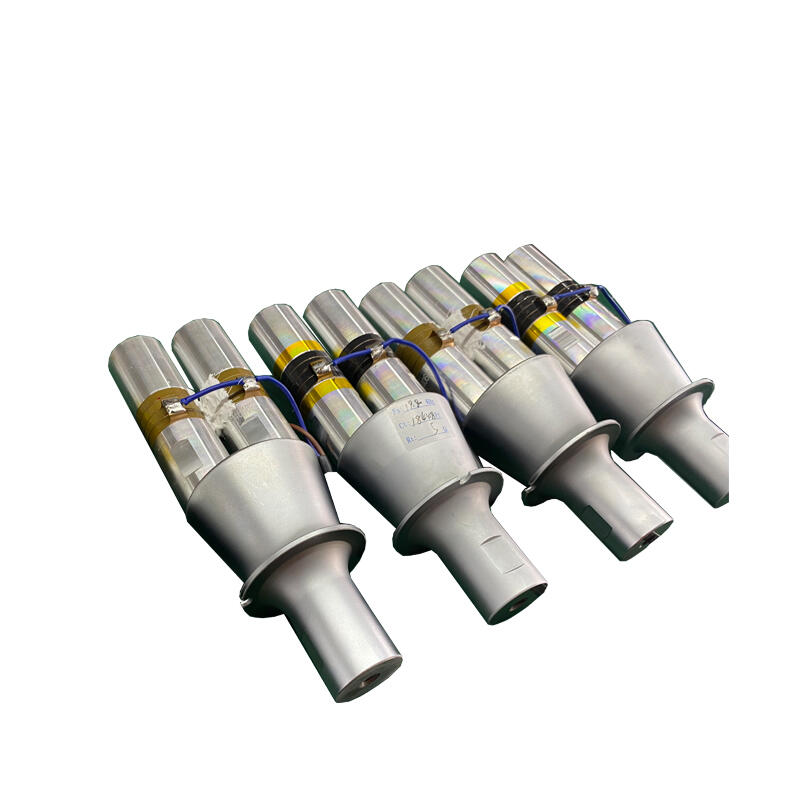

3200W超声波振子焊接机换能器（以20kHz/3200W为主流规格），是工业级大功率塑料及金属超声波焊接系统的核心能量转换执行元件。它将发生器输出的20kHz高频高压电信号转换为大振幅纵向机械振动（振子本体位移约8μm p-p，经变幅杆放大后焊头可达20–60μm），通过焊头界面摩擦生热实现厚壁塑料或金属导体的固态连接，是汽车保险杠、蓄电池外壳、新能源Busbar等重载焊接的"动力心脏"。
一、核心结构：大截面夹心式压电堆
采用经典郎之万（Langevin）型结构，因3200W属大功率级，尺寸与材料均强化：
压电陶瓷堆：4片大直径PZT-4/PZT-8陶瓷环（典型Φ50mm或Φ60mm，厚6.5mm），经高温极化，电容约12000–25000pF（因陶瓷直径/片数而异）。
预应力螺杆：中心高强度螺杆施加预紧力，将陶瓷堆夹于前辐射盖板（钛合金TC4或航空铝）与后盖板（铝合金/钢）之间，确保全振幅下陶瓷始终受压。
半波长谐振：20kHz整体长约111–165mm，最大外径Φ70mm左右，法兰Φ64mm；前端带M16×1.0或1/2″-20UNF标准螺纹连接变幅杆。
二、3200W级关键参数（20kHz典型值）
频率：20kHz±0.5kHz
额定/最大声功率：3200W
谐振阻抗：≤15Ω（优质品1.5–15Ω）
电容：23000–25000pF（Φ50×4片PZT-8方案）
振子裸振幅：约8μm p-p（前端辐射面），经1.5–2倍变幅杆放大至焊头30–60μm
防护与散热：后盖板常带散热翅片或预留风冷/水冷接口，连续工作温升可控
三、焊接特性与选型要点
大能量穿透：3200W配合20kHz低频，可焊单边壁厚≥8mm的PP/ABS/PA66（含玻纤），或铜铝截面≤120mm²线束/Busbar。
严格配对：须与同频数字化发生器（自动追频±0.1kHz）、匹配变幅杆（增益1:1.5/1:2）及焊头组成整体谐振系统，频偏≤±0.2kHz，否则阻抗剧增、陶瓷过热开裂。
安装同轴度：变幅杆—焊头轴线与振子中心螺杆同轴，预紧力矩按厂家规范（防松脱），机架法兰刚性固定。
四、典型应用
汽车仪表板/保险杠焊接、蓄电池壳体、充电桩外壳、新能源电池模组Busbar与极耳焊接、家电大件（洗衣机内桶、空调风轮）等。
