Type-C 接口：显示器的全能枢纽与 LDR6020 的赋能之道

一、显示器 Type-C 接口：不止于连接的全能核心

在轻薄本、智能手机全面普及的当下，传统显示器依赖 HDMI、DP、VGA 的单一视频传输模式，已难以满足 “简约高效” 的办公与娱乐需求。Type-C 接口凭借物理正反盲插、多协议兼容、高带宽高功率三大特性，成为现代显示器的 “全能枢纽”，彻底终结桌面线缆杂乱的痛点，核心价值集中在四大维度：

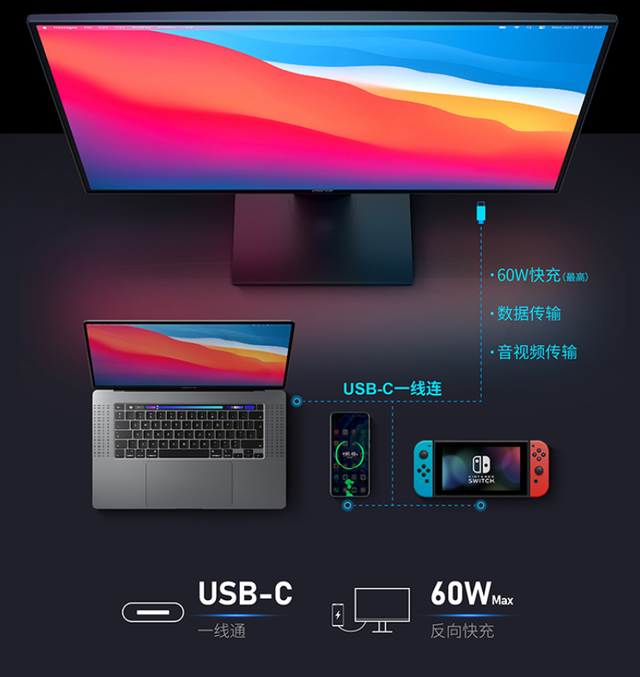

1. 一线通联：视频、充电、数据三合一

Type-C 接口依托DP Alt Mode 协议与USB PD 快充协议，单根线缆即可同时承载高清视频、高速数据与大功率反向供电，实现 “一线连万物”。

视频传输：支持 4K@60Hz 甚至 5K 高清视频输出，替代传统 HDMI/DP 线，适配笔记本、手机、游戏主机等设备投屏；

反向供电（PD 充电）：主流 Type-C 显示器支持 65W-90W 反向供电，可直接为轻薄本、平板充电，部分机型最高支持 100W，满足边充边用需求；

数据传输：兼容 USB3.2 协议，支持 5Gbps 高速数据传输，可直接读取 U 盘、移动硬盘等存储设备。

2. 扩展枢纽：显示器变身超级扩展坞

现代 Type-C 显示器普遍内置 USB Hub 功能，Type-C 上行接口连接主机后，机身侧面的 USB-A、SD 卡槽、音频口等下行接口可直接连接键鼠、硬盘、耳机等外设，无需额外扩展坞，大幅提升桌面整洁度。部分高端机型还支持 KVM 切换功能，可在两台设备间无缝切换键鼠控制权，适配双设备协同办公场景。

3. 全场景适配：兼容多设备与便携需求

Type-C 接口完美适配轻薄本、安卓手机、平板、Switch 游戏机等主流设备，无需转接器即可直接连接投屏。尤其对于便携显示器，Type-C 接口的轻量化、低功耗特性，让户外办公、移动投屏更便捷，成为便携显示设备的标准配置。

4. 未来兼容：契合 USB4 / 雷电生态

Type-C 接口是 USB4、雷电 3/4 生态的核心载体，支持最高 40Gbps 带宽，未来可兼容更高分辨率（8K）、高刷新率视频传输，以及多屏菊链、高速外设扩展等进阶需求，延长显示器的使用寿命。

二、LDR6020 芯片：Type-C 显示器的智慧心脏（详细技术解析）

Type-C 接口的全能功能，离不开核心控制芯片的支撑。LDR6020是深圳市乐得瑞科技推出的USB PD3.1 协议 SOC 芯片，专为 Type-C 显示器、便携屏、多功能扩展坞等高集成度设备设计。它是行业首批通过 USB-IF PD3.1 认证（TID:10372）的多口控制芯片，以单芯片架构实现 “PD 协议 + MCU + 多口角色管理 + DP 信号控制 + 智能供电”，被广泛称为 Type-C 显示器的智慧心脏。

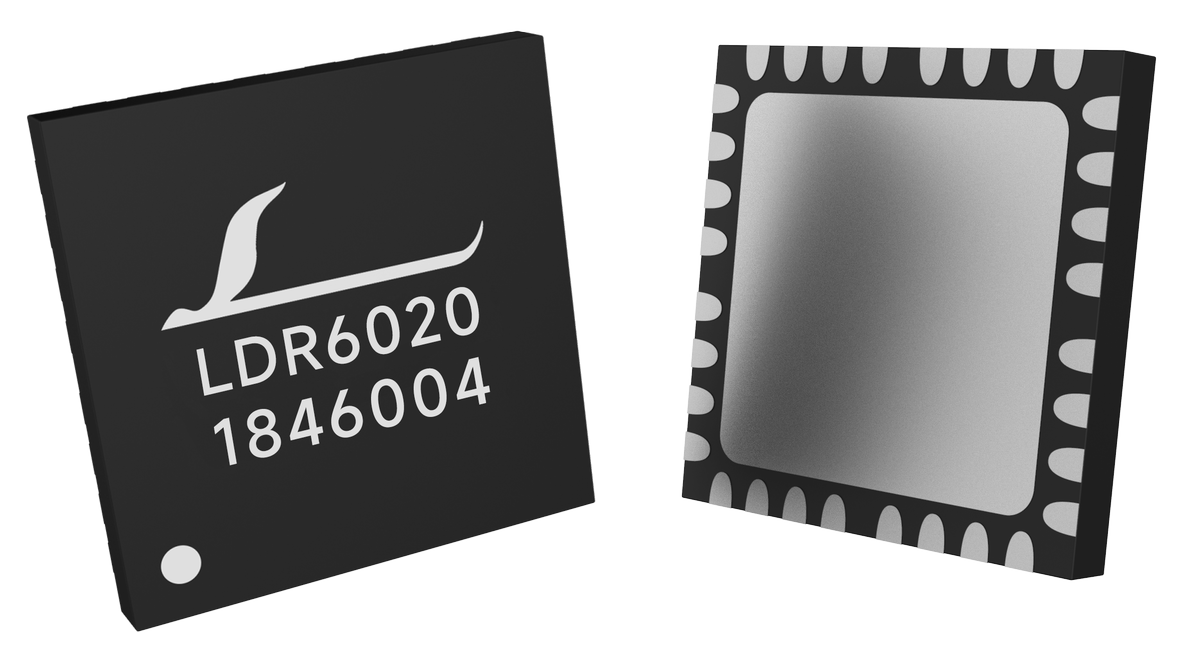

1. 芯片基础架构与封装

封装：QFN‑32（4mm×4mm），超薄紧凑，适合显示器主板狭小空间布局。

内核：内置16 位 RISC MCU，集成64KB Flash + 4KB RAM，支持固件在线升级。

外设资源：

3 组 6 路 DRP CC 通道（AB/CD/EF），支持 6 台设备同时 CC 通信；

13 路 ADC、28 路 GPIO、2 路 PWM，满足监测、控制与定制化扩展；

USB2.0 Device、I2C、UART通信接口，便于对接显示器主芯片。

集成度：单芯片替代传统方案的PD 芯片 + OTG 控制 + 模拟开关 + MOS+LDO共 5 颗器件，外围元件减少约 60%，PCB 面积节省约 40%，BOM 成本降低 20%–30%。

2. 完整 PD3.1 协议栈与 100W 供电能力

协议兼容：支持USB PD3.1（EPR）/PD3.0/QC4+/QC3.0/DP Alt Mode，覆盖笔记本、手机、平板、游戏机全场景。

标准电压档：5V/9V/12V/15V/20V，** 最大 100W（20V/5A）** 反向供电，满足轻薄本 65W 快充。

EPR 扩展：支持 PD3.1 EPR 高压档（最高 28V），可适配未来更高功率设备。

握手与稳定性：PD 握手 <50ms，电压切换平稳无毛刺；适配器不支持高压时自动降级，避免掉电。

3. 行业独创：3 组 6 路 DRP 多口管理与双盲插投屏

全 DRP 动态角色切换：所有端口均支持 Source（供电）/Sink（受电） 双向角色，10ms 内无缝切换，无主次口之分。

双盲插技术（显示器核心价值）：

内置双 CC 引脚检测 + 高速信号自动切换，无论线缆正反插入，均可瞬间识别并稳定输出 4K@60Hz DP 视频；

彻底解决传统单 CC 芯片 “插反无画面、投屏闪烁、识别失败” 的痛点，实现真正即插即用。

多设备并发：支持最多6 台设备同时 CC 通信，显示器上行、下行、快充口同时工作不冲突。

4. 智能功率分配与精细化上电管理

动态功率调度：内置 13 路 ADC 实时监测电压、电流、温度，根据设备需求智能分配功率，典型组合：65W 笔记本 + 18W 手机、45W+35W等。

剩余功率回收：设备充满后自动回收空闲功率并分配给其他设备，提升整体能效。

上电时序控制：严格管控外设上电顺序，抑制浪涌电流，避免接口烧毁、HPD 不稳定、DP 闪屏。

全面保护机制：集成过压、过流、过热、短路、ESD 防护，确保显示器长期稳定运行。

5. 固件升级与定制化能力

四种升级方式：CC/ UART/ I2C/ USB2.0，产品出厂后仍可远程更新协议与算法，适配新设备。

定制扩展：预留 GPIO 与 PWM，可实现按键控制、LED 指示、KVM 切换、风扇调速、亮度 / 音量联动等功能。

6. 在显示器中的典型工作流程

接入识别：任意 Type‑C 口插入笔记本 / 手机，LDR6020 通过双 CC 检测方向并自动切换通道；

PD 协商：与主机握手，确定供电电压 / 电流（如 20V/3.25A=65W）；

DP Alt Mode 激活：开启 DP 通道，输出4K@60Hz画面到显示器面板；

外设扩展：显示器 USB‑A 口、读卡器、耳机口通过芯片 Hub 功能正常工作；

智能调度：同时连接手机时，自动分配剩余功率给手机充电，实现 “一线三功”。

三、LDR6020 赋能显示器：从终端到枢纽的蜕变

得益于 LDR6020 的核心赋能，显示器从单一的画面输出终端，蜕变为集视频传输、快充供电、数据扩展、多设备协同于一体的多功能枢纽，完美适配现代办公与娱乐场景：

办公场景：一根 Type‑C 线连接笔记本与显示器，同时实现 4K 显示、65W 充电、键鼠 / 硬盘扩展，桌面无杂乱线缆，移动办公更高效；

娱乐场景：手机、Switch 通过 Type‑C 直连显示器，4K 高清投屏无延迟，同时为设备充电，告别续航焦虑；

便携场景：便携显示器搭配 LDR6020，支持双盲插、一线通，户外办公、出差投屏更便捷。

四、总结

Type‑C 接口是显示器接口技术的革命性突破，以 “一线通联、全能扩展” 的核心优势，重塑现代显示设备的连接体验。而LDR6020作为 Type‑C 显示器的核心控制芯片，凭借PD3.1 全协议兼容、3 组 6 路 DRP 双盲插、100W 智能供电、高集成度与完善保护机制，为显示器 Type‑C 升级提供了一站式解决方案，让全功能 Type‑C 显示器从高端走向普及，赋能用户极简、高效、全场景的使用体验。
