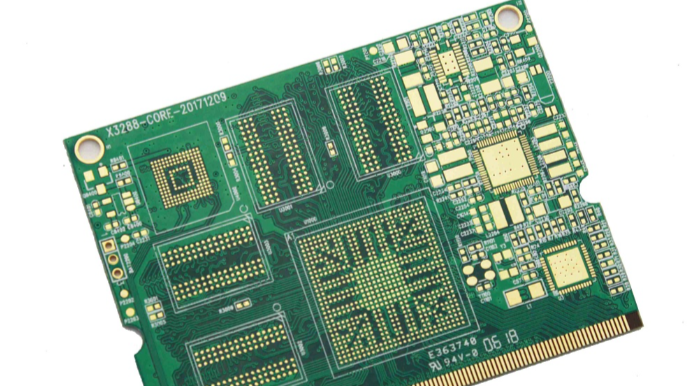

近年来随着NVIDIA GeForce RTX 40系列、AMD Radeon RX 7000系列以及数据中心级别GPU加速卡的不断推出，显卡的性能已经达到了前所未有的高度。然而在这些强悍性能的背后，有一个常被普通消费者忽略却至关重要的硬件基础，那就是显卡的PCB电路板。现代高端显卡普遍采用10层、12层甚至16层PCB设计，这绝非简单的堆料行为，而是由显卡内部极其复杂的电路需求、超高速信号传输要求、大电流供电设计以及散热和电磁兼容等多重因素共同决定的。下面我们将从多个维度深入剖析为什么显卡必须走向多层PCB的道路。

显卡核心架构对布线密度的极端需求

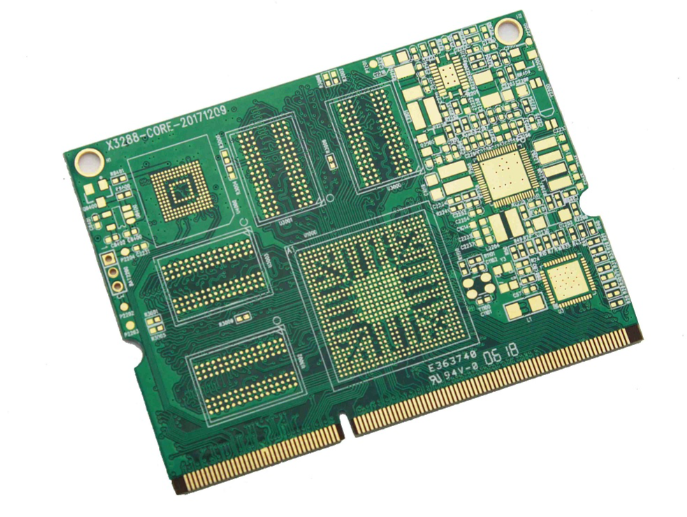

要理解为什么显卡需要这么多层PCB，首先要了解现代GPU芯片本身的复杂性。以NVIDIA的AD102核心为例，它集成了超过760亿个晶体管，拥有上万个信号引脚。这些引脚需要连接到显存颗粒、供电模块、PCIe接口、视频输出接口以及板载的各种辅助芯片上。在如此高密度的引脚数量面前，如果只使用传统的4层或6层PCB，根本无法完成所有信号线的布线。每一层PCB能够提供的走线空间是有限的，当信号线数量远远超过单层或双层所能容纳的范围时，就必须通过增加层数来提供更多的布线通道。12层PCB意味着有12个铜箔层可以用来走线，这极大地缓解了布线拥堵的问题，让每一条信号线都能找到合理的路径，避免出现过长的绕线或者信号线之间的交叉干扰。

此外，现代显卡不仅仅只有GPU核心一颗芯片。一颗高端显卡上通常还搭载了6到12颗甚至更多的GDDR6X显存颗粒，每颗显存都有数十个数据引脚和地址引脚需要连接。再加上供电部分的MOSFET、电感、电容，以及PCIe控制芯片、电压调节模块、BIOS芯片、RGB控制芯片等等，整块PCB上需要互联的元器件数量非常庞大。如果用少层板来实现，不仅布线困难，而且板卡面积也会大幅增加，这与显卡紧凑的外观设计是矛盾的。因此多层PCB是在有限的板卡面积内实现海量互联的唯一可行方案。

超高频率信号传输对PCB层叠设计的严格要求

现代显存已经全面进入GDDR6X时代，其等效数据传输速率可以达到21Gbps甚至更高。在这样的频率下，信号已经不能简单地当作直流信号来处理，而是必须按照高频微波信号的标准来设计PCB。高频信号在传输过程中面临的最大挑战之一就是信号完整性问题，包括反射、串扰、时序偏差等等。为了解决这些问题，多层PCB提供了一个非常关键的设计手段，那就是完整的参考地层和电源地层。

在12层PCB的设计中，通常会将地层和电源层交替排列在信号层之间。比如典型的12层叠层结构可能是这样的：第一层是信号层，第二层是地层，第三层是信号层，第四层是信号层，第五层是电源层，第六层是信号层，第七层是信号层，第八层是地层，第九层是信号层，第十层是信号层，第十一层是电源层，第十二层是信号层。这种地层和电源层紧密夹在信号层之间的结构，可以为每一组高速信号提供非常近距离的参考平面，从而有效控制阻抗、减少信号反射、降低电磁辐射。如果只有4层板，只有两个参考平面可用，高速信号线就不得不共用同一个参考层，这会导致严重的串扰问题，根本无法满足GDDR6X级别的信号传输要求。

而且显存数据总线的位宽非常大，以RTX 4090为例，它拥有384bit的显存位宽，意味着有384根数据线需要同时以极高的速度传输数据。这些数据线必须等长布线以保证时序一致，在多层板上可以利用不同层来实现等长走线，而在少层板上几乎不可能做到这一点。因此12层甚至更多层的PCB是保障高速显存信号完整性的物理基础。

大电流供电设计需要独立的电源层和地层

现代高端显卡的功耗已经突破了450W甚至600W，以RTX 4090为例，其TDP达到了450W，而一些超频版甚至更高。如此大的功率意味着显卡需要从PCIe插槽和额外的供电接口获取巨大的电流。以12VHPWR接口为例，它需要在极小的连接器面积内传输高达600W的功率，这对PCB上的供电走线提出了极其苛刻的要求。

在多层PCB设计中，可以将专门的整层铜箔用作电源层和地层。比如将某一层完全作为12V电源平面，另一层完全作为3.3V电源平面，再有一层作为地平面。这样做的好处是，大电流可以在整个平面层上均匀分布，而不是挤在几根细走线上。铜箔平面的电阻极低，可以大幅降低供电线路上的电压降和发热。如果用少层板，大电流只能通过有限的几根宽走线来传输，这些走线不仅要占用大量的布线空间，而且会产生严重的发热问题，甚至可能导致PCB局部过热烧毁。

另外GPU核心的供电通常采用多相供电设计，RTX 4090的核心供电相数达到了数十相。每一相都需要独立的上管MOSFET、下管MOSFET、驱动芯片和电感。这些元器件的布局和走线如果没有足够的层来分配，就会变得极其混乱。多层PCB为每一相供电提供了独立的走线空间，同时还可以利用内层的电源平面来减少高频开关噪声对其他信号的干扰。

电磁兼容性和信号隔离的现实需要

显卡是一款电磁环境极其复杂的设备。一方面，GPU核心和显存以极高的频率开关，产生大量的高频噪声；另一方面，显卡上还有模拟信号电路，比如供电模块中的电压反馈采样电路、风扇调速的PWM信号等。这些模拟信号对噪声非常敏感，如果和高速数字信号混在一起，就会导致供电不稳定、风扇转速异常等问题。

多层PCB通过合理的层叠设计，可以将数字信号层和模拟信号层分开，中间用地层作为屏蔽。比如将GPU和显存的高速数字信号安排在中间的几层，而将模拟供电反馈信号安排在靠近板卡边缘的层，两者之间有完整的地层隔离。这种隔离效果在4层板上是很难实现的，因为4层板的层间距离较大，屏蔽效果不如多层板紧密。12层板的层间介质厚度通常只有几十微米，地层之间的耦合非常紧密，可以形成类似法拉第笼的屏蔽效果，大幅降低不同电路模块之间的相互干扰。

同时，多层PCB还有助于通过EMC电磁兼容测试。显卡作为需要通过CE、FCC等认证的产品，其辐射发射和传导发射都必须控制在标准范围内。多层板中完整的地平面可以有效抑制PCB边缘的辐射，减少对外的电磁干扰。如果使用少层板，地平面不完整，辐射问题会非常严重，很难通过认证测试。

散热需求对PCB设计的间接影响

虽然PCB本身不是散热器，但PCB的层数和设计直接影响显卡的散热效率。多层PCB中的地层和电源层是大面积的铜箔，铜的导热系数虽然不如铝，但相比FR4基材还是要好很多的。这些铜箔层可以将GPU核心和显存产生的热量向板卡边缘传导，辅助散热系统将热量带走。特别是在显存颗粒下方，多层板通常会设计热过孔阵列，将热量从表层传导到内层的铜箔平面，再通过铜箔平面扩散到整个板卡上，最终被散热鳍片和风扇带走。

如果使用少层板，铜箔面积小，热传导路径有限，热量容易在局部聚集，导致显存温度过高。GDDR6X显存对温度非常敏感，过高的温度会导致频率降低甚至出错。因此多层PCB从热管理的角度也是必要的。此外，多层板的机械强度更高，在显卡长期承受重力（显卡通常很重，悬挂在PCIe插槽上）的情况下，不容易发生弯曲变形。板卡弯曲会导致BGA焊点受力不均，长期使用可能出现虚焊问题。12层板的厚度和刚度都优于少层板，可以更好地保护板上的焊点。

PCIe 5.0和未来接口对PCB的更高要求

随着PCIe 5.0的普及和未来PCIe 6.0的到来，显卡与主板之间的数据传输速率将进一步提升。PCIe 5.0的速率达到了32GT/s，这对PCB上的差分走线提出了更加严格的阻抗控制和等长要求。更多的PCB层数可以为这些超高速差分对提供更好的隔离和更精确的阻抗控制。同时未来的显卡可能还会引入更多的外部接口，比如更多的视频输出、更高带宽的NVLink互联等，这些都需要额外的布线层来支持。可以预见，随着技术的发展，显卡PCB的层数还有可能继续增加，16层甚至20层PCB在未来的旗舰显卡上都有可能出现。

总结

综合以上分析，显卡采用12层甚至更多层PCB并非厂商为了抬高售价而进行的过度设计，而是由现代GPU的超高晶体管密度、GDDR6X显存的超高速传输需求、数百瓦的大电流供电要求、严格的电磁兼容标准以及散热和机械强度等多方面因素共同决定的技术必然。每增加一层PCB，都是在为信号完整性、供电稳定性、电磁兼容性和长期可靠性提供保障。可以说没有多层PCB技术的成熟，就不会有今天我们看到的这些性能怪兽级别的显卡。在电子硬件领域，PCB虽然是最不起眼的部件，但它却是一切高性能设计的基石。
