本期给大家带来的是关于电子产品强迫风冷散热设计中，风扇的转速随温度调控Fan table验证研究内容，希望对大家有帮助。
之前给大家分享过关于强迫风冷散热设计中风扇的相关知识点，调速策略方法与步骤，详细内容可点击下方链接进行了解。
更多内容，可关注本公众号，主页搜索关键词：风扇，获取更多专业内容。
本文结合仿真软件，以Flotherm为例，分享关于风扇转速随元器件温度变化的瞬态仿真技术。
让大家了解，对于实际项目过程的Fan table确认后，如果通过仿真进行验证确认。
根据这个结果，可以在研发设计端制定相关的测试标准、要求，给到DQA（质量测试部门），避免扯皮。
闲言少叙，我们切入正题。

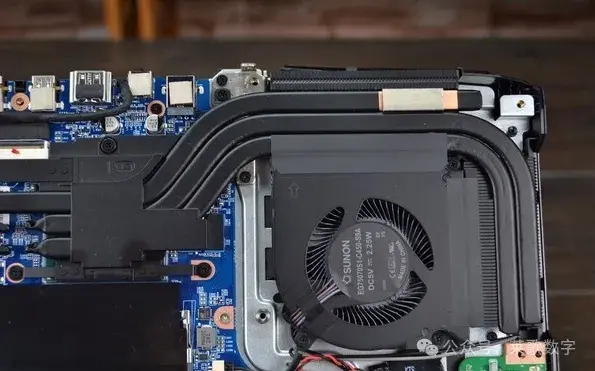

笔记本离心扇与散热模组图
之前我们做笔记本的风扇Fan table设定，也就是风扇的转速会根据模型中侦测的元器件监控点的温度升高而加大，随其温度降低而变小。
在Flotherm中对于风扇随元器件温度变化的瞬态仿真。
这里我们采用假设条件分析，软件仿真实验确定。
关于瞬态分析，我们之前公众号分享过相关内容，可点击下方链接了解详情。

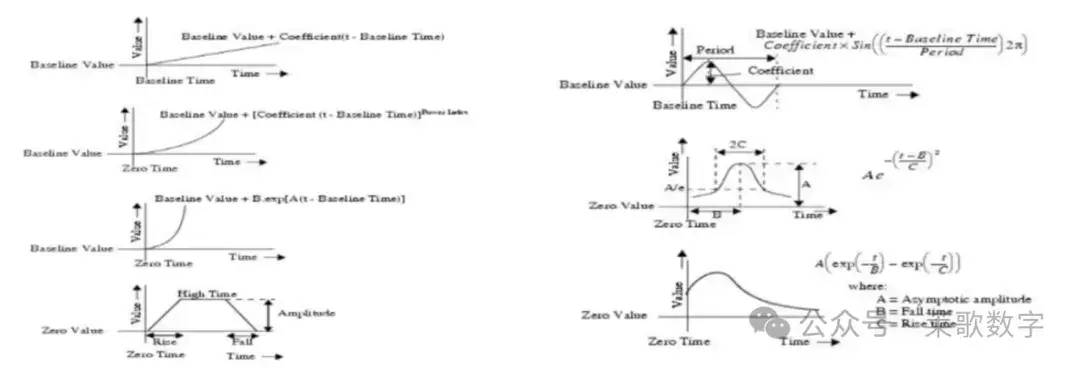

目前项目过程中，遇到比较多的以脉冲为主，大家可以根据项目实际情况进行选择设置。

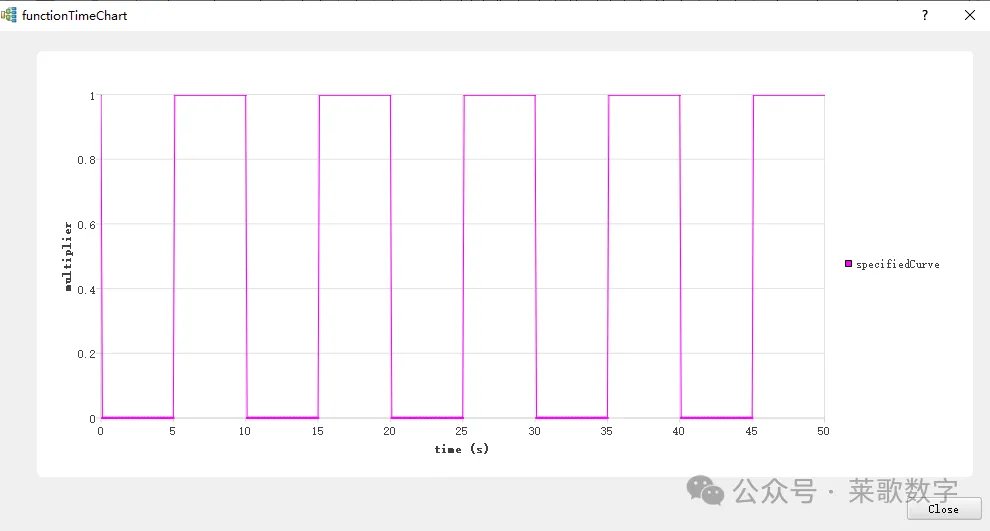

这里我们假定热源的变化是脉冲形式，如下图所示，

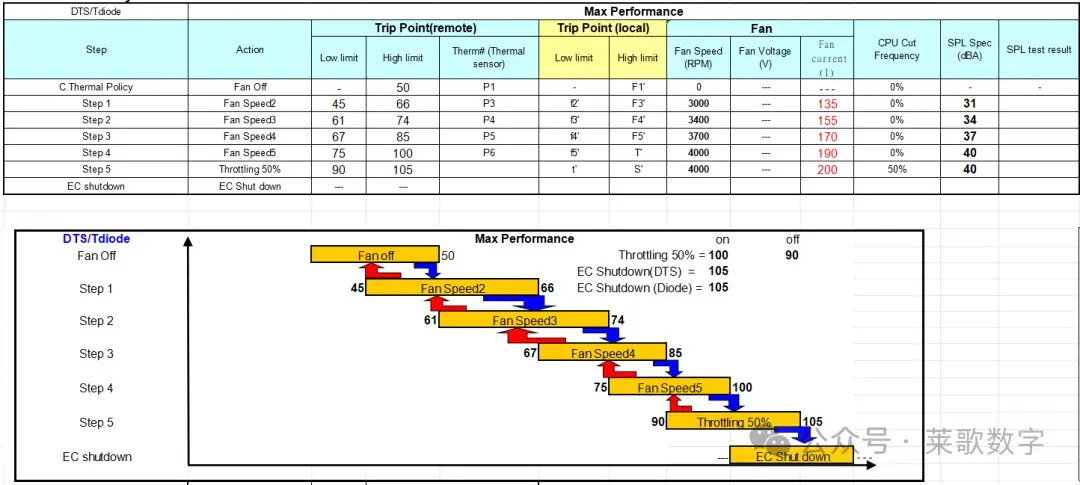

风扇转速随热源温度变化的关系如下图所示，

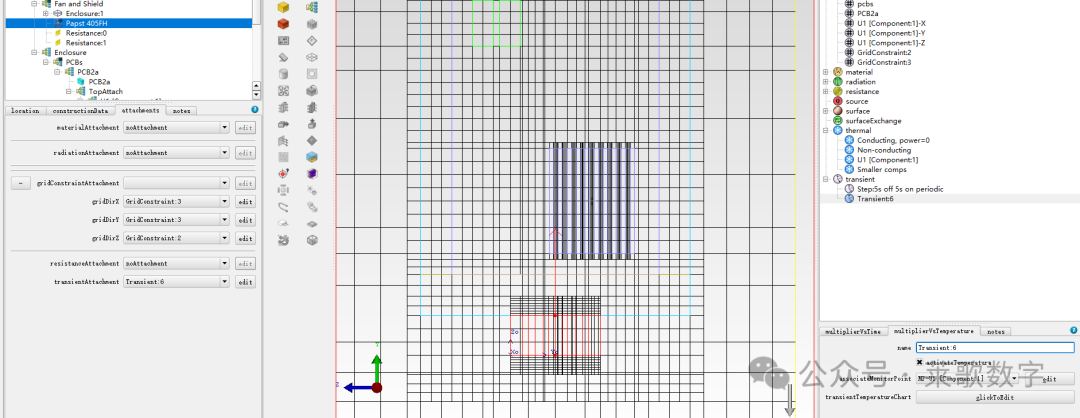

在风扇附件属性中，新建一个瞬态函数关系式，勾选激活VS温度，并设置需要关联的元器件温度侦测点，然后设置其关联关系，如下图所示，

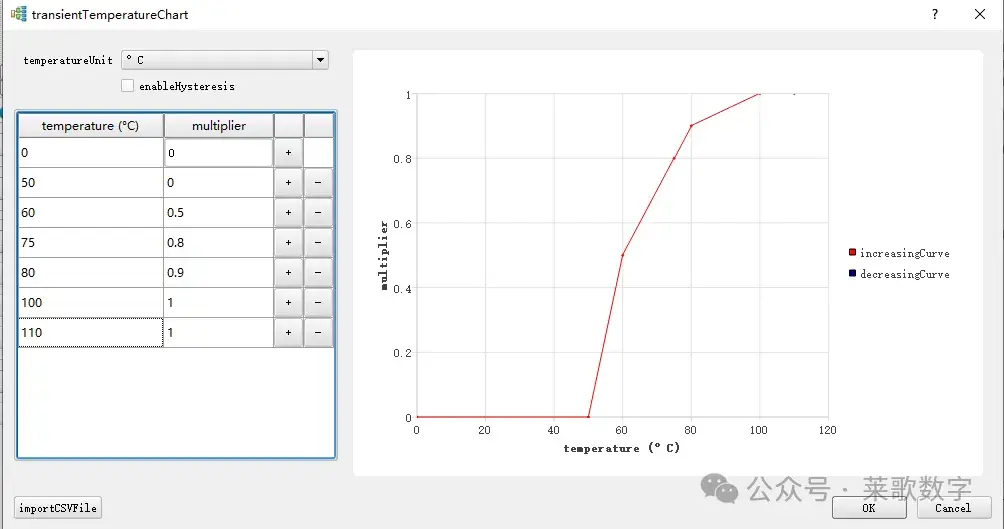

瞬态温度表设置示意
如上图所示，即根据设计的Fan table数据配置参数，左侧为参数列表，右侧为其曲线。

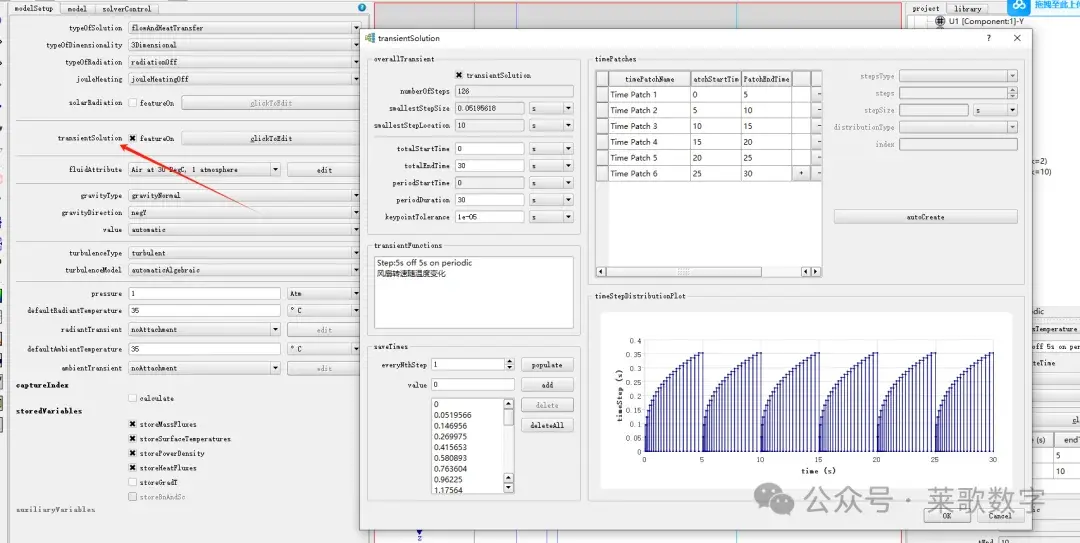

做瞬态分析，需要提前打开系统的瞬态模式开关，如下图所示，

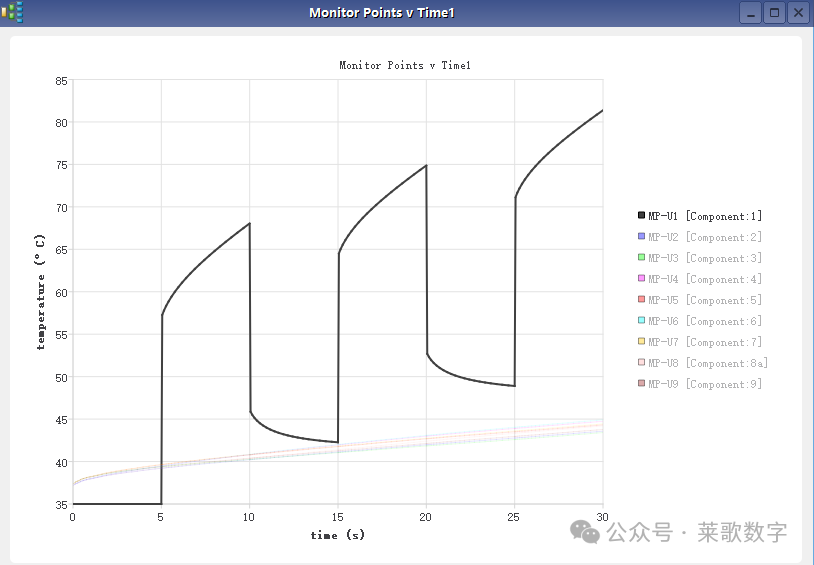

最终运行的温度监控曲线，如下图所示，
此方法可在其它项目散热仿真时做参考，具体参数依据实际情况设定即可，感兴趣的可自行代入项目中，如有问题，需要技术支持可后台私信。
