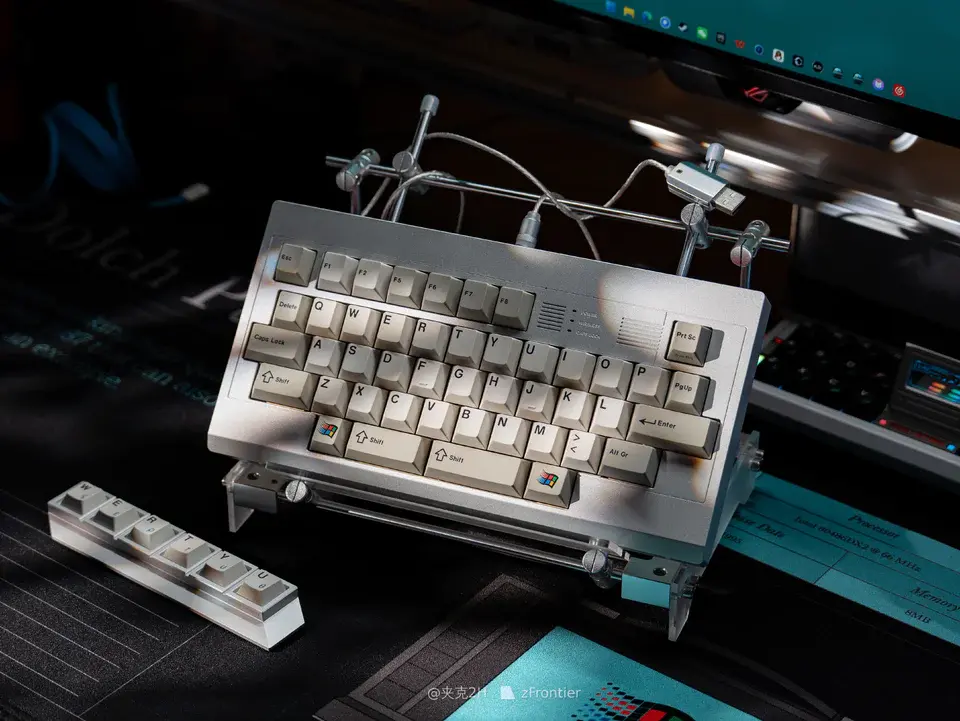

DIY光轴键盘支架材料包已完结 现将本项目开源 没有上车的朋友，喜欢这个架子的朋友 可以根据本帖指引完成采购和组装 采购总价约为120-130元

- 1-光轴

采购注意：清单中为304不锈钢光轴（软） 搜6mm光轴，发上图，在28-40元之间 收货后，清除光轴上油污，用砂纸打磨两端，防止割伤 2-亚克力件

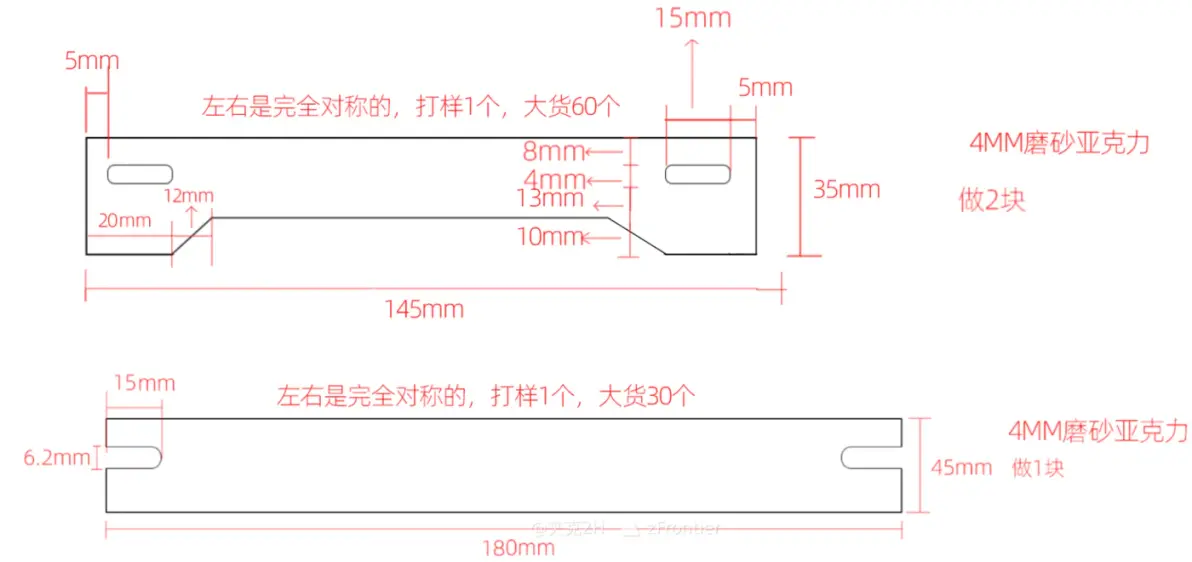

异形板为安装在左右，长条板为承托 可以搜 亚克力定制，发图纸定制 价格应在20元左右 本项目中最终选用的为3mm双面磨砂透亚克力 各位可选有色亚克力，单面磨砂亚克力，厚度3-4mm均可 且可做多层堆叠，绘制不同的形状 如选用4mm亚克力或更厚的亚克力板，请注意螺丝厚度 3-两种链接件

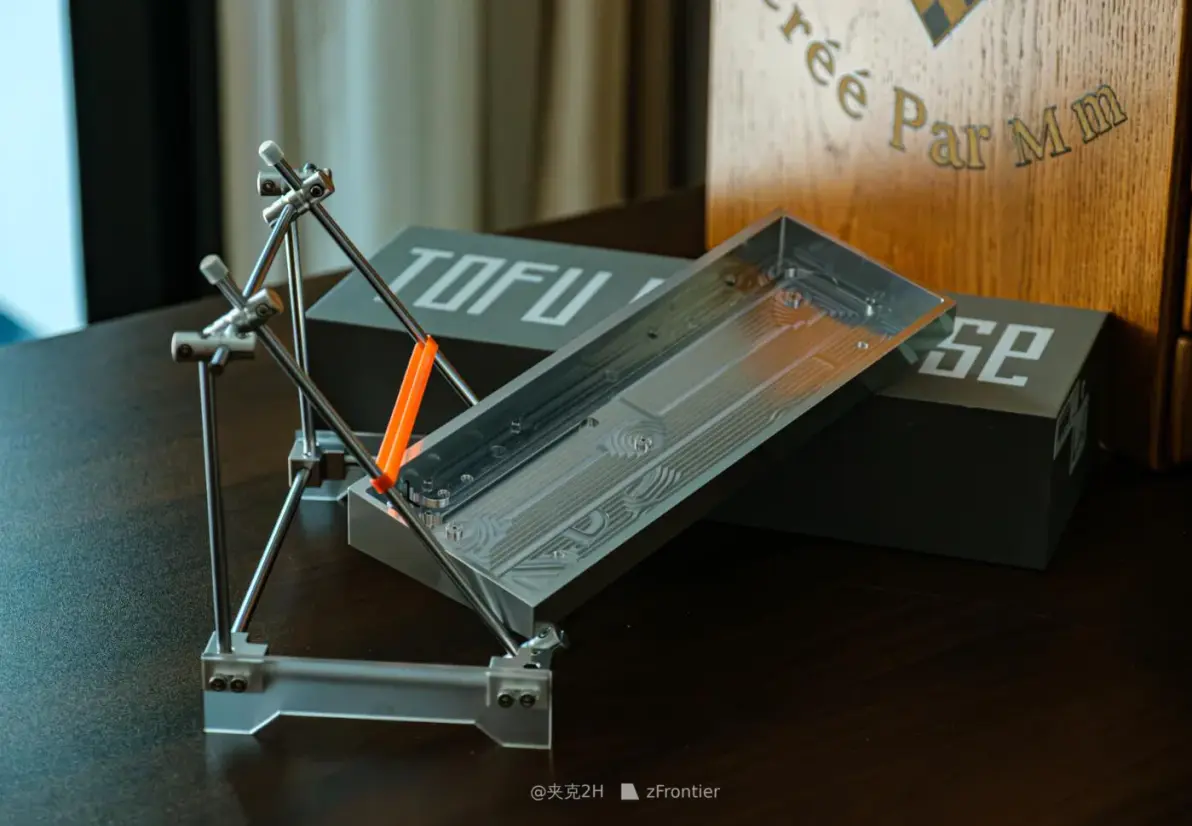

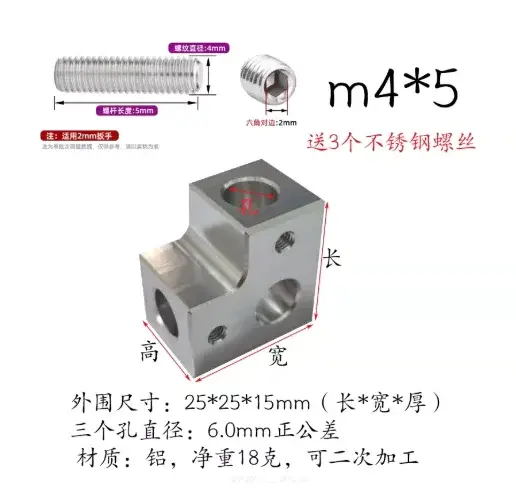

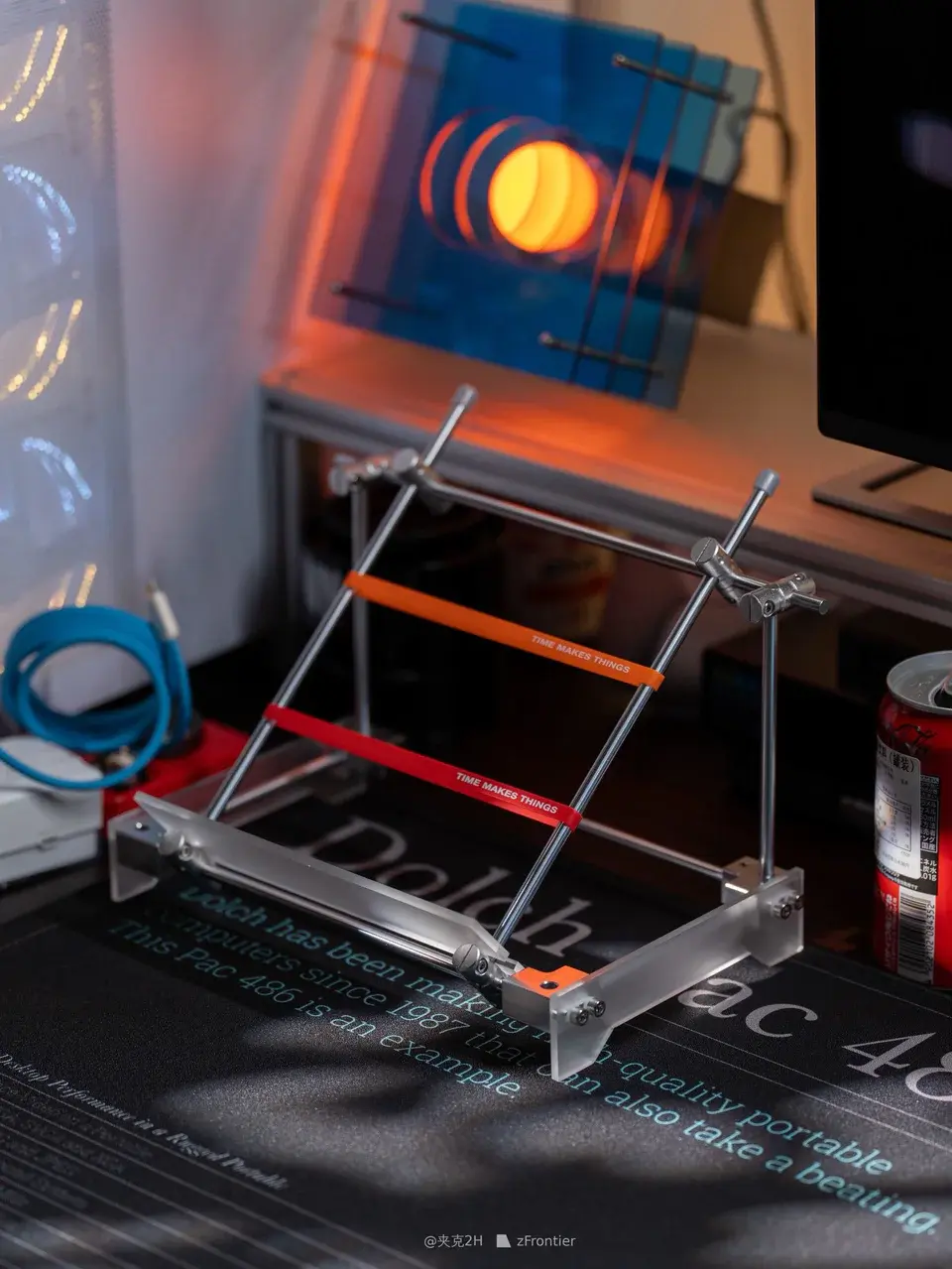

圆柱形链接件-6个，6.5元，可用便宜的十字链接件替代 上图链接件搜 圆形支柱固定夹光轴连接件五金锁十字转向件 如使用本项目中亚克力图纸，则L形链接件为必选【孔位】 需4个，5.99元 搜 铝合金直角L固定夹三孔夹三角用支架 4-硅胶绑带【图中红色/橙色长条即是】 搜A5硅胶绑带 即可 多色多厚度可选 目的是隔绝键盘背部和光轴直接接触 也可以如@密斯特李 一样，用整张亚克力板代替 5- 螺丝 本项目中选用的螺丝为 M4*10内六杯头螺丝+1mm尼龙垫片，对应3mm厚度亚克力 如换用4mm厚度亚克力，则弃用尼龙垫片 如用更厚的亚克力或堆叠，则需换用更厚的螺丝 6-组装步骤

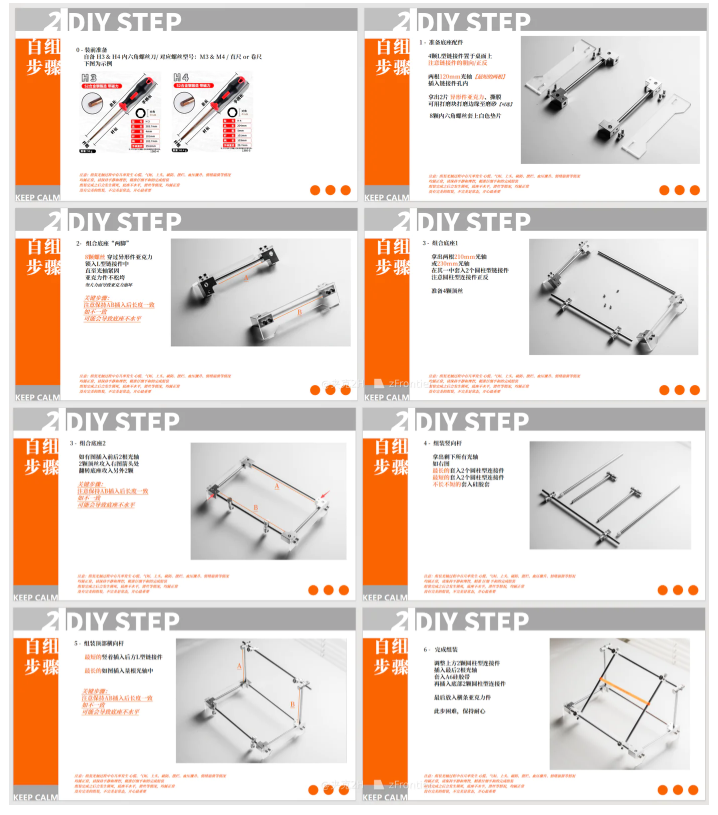

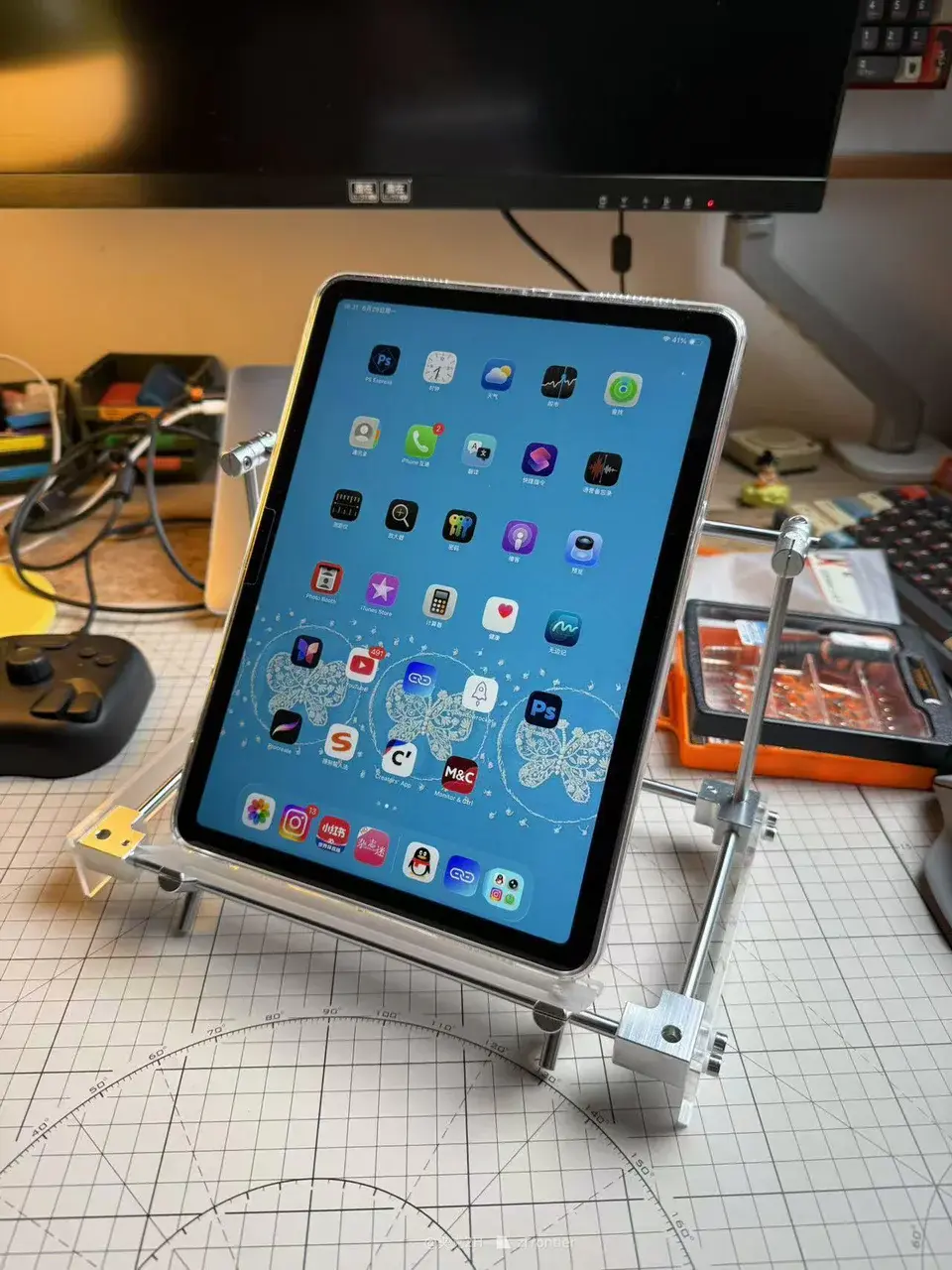

本项目中组装步骤已经做成PDF文件共享 请加群在Q文件中下载，车号见置顶评论 7-DLC【用于PAD支架，图7-8】

A-可以在本项目形态上进行缩小或放大 使其变成笔记本支架，PAD支架，琴谱支架，手机/鼠标支架 B-可在任意有螺孔的位置加载心情件 如亚克力装饰，金属挂钩等 C-可在光轴上套热收缩管 硅胶或者织物，来改变光轴颜色 注： 开源计划会持续更新 可能是键盘架，螺丝盘，灯具等 在某些设计得到落地验证和部分认可之后 开源项目资料

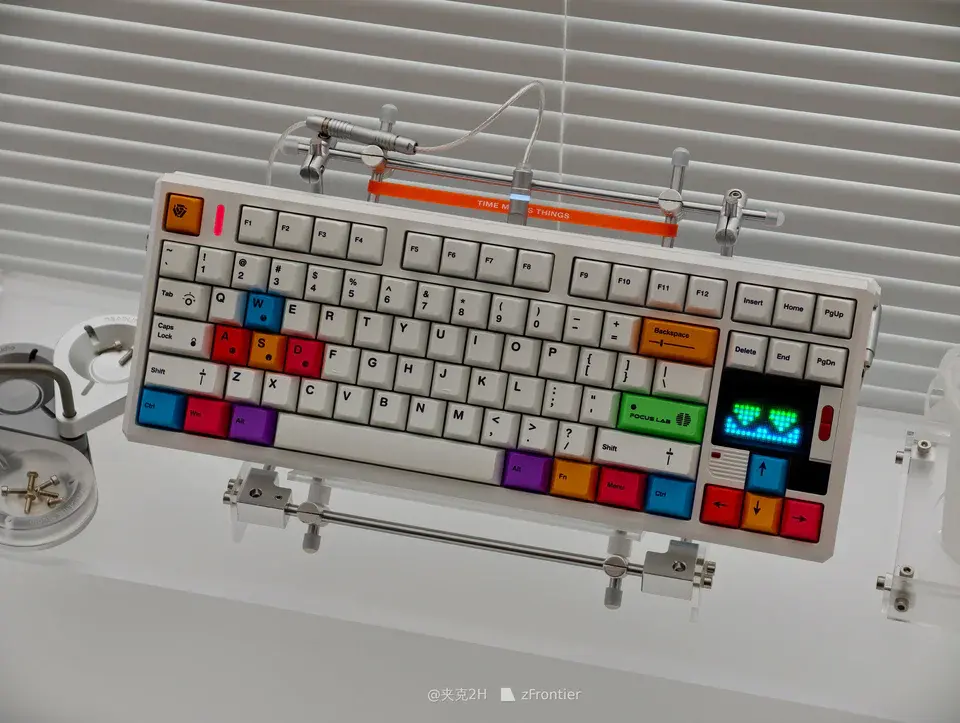

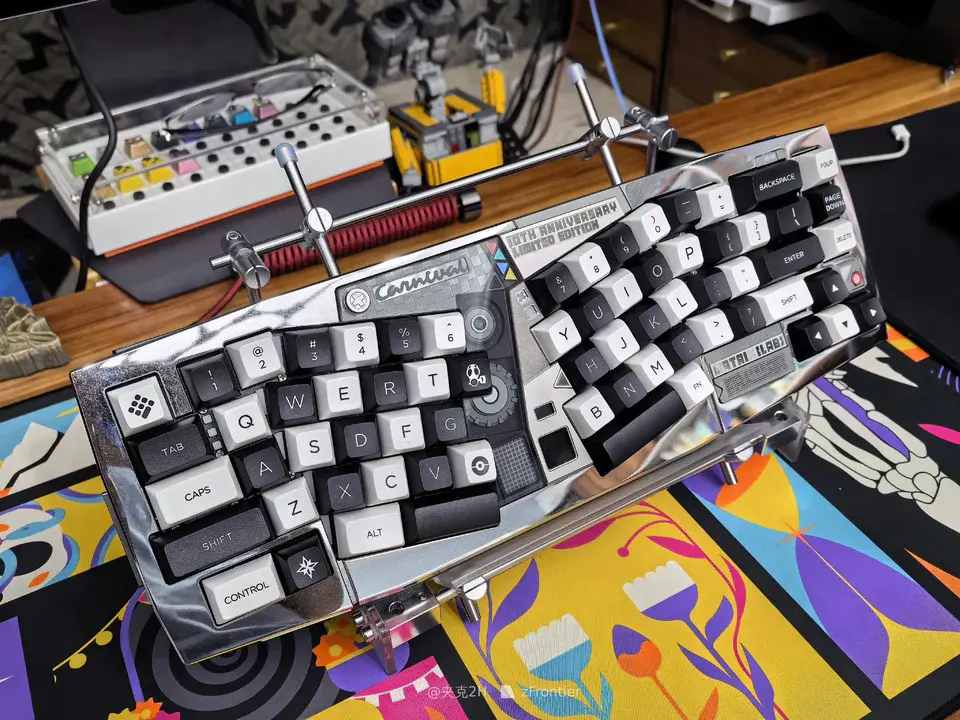

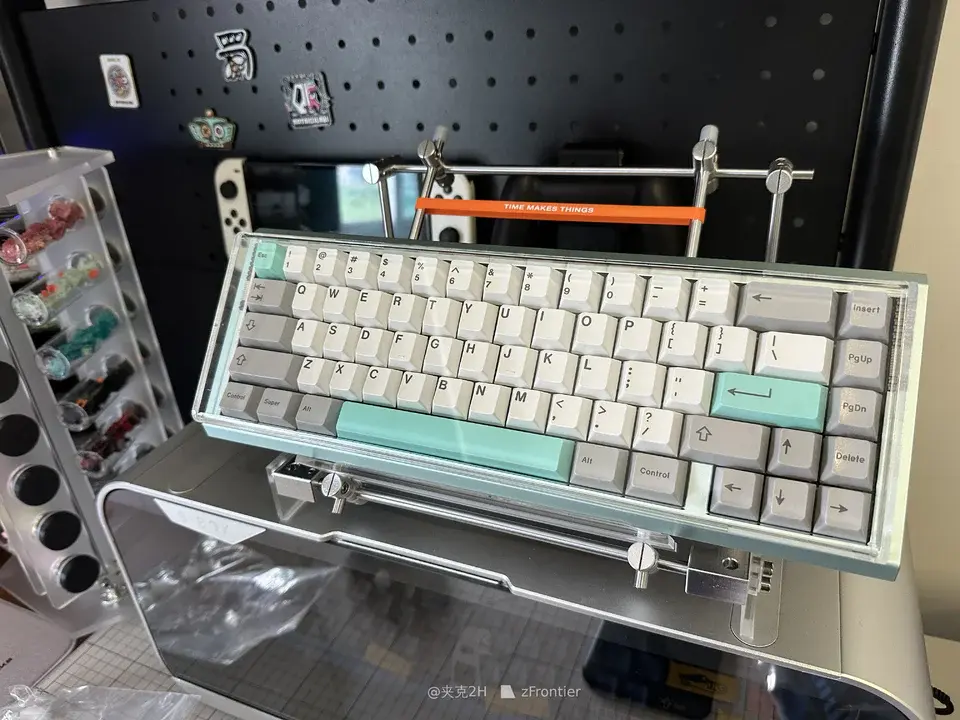

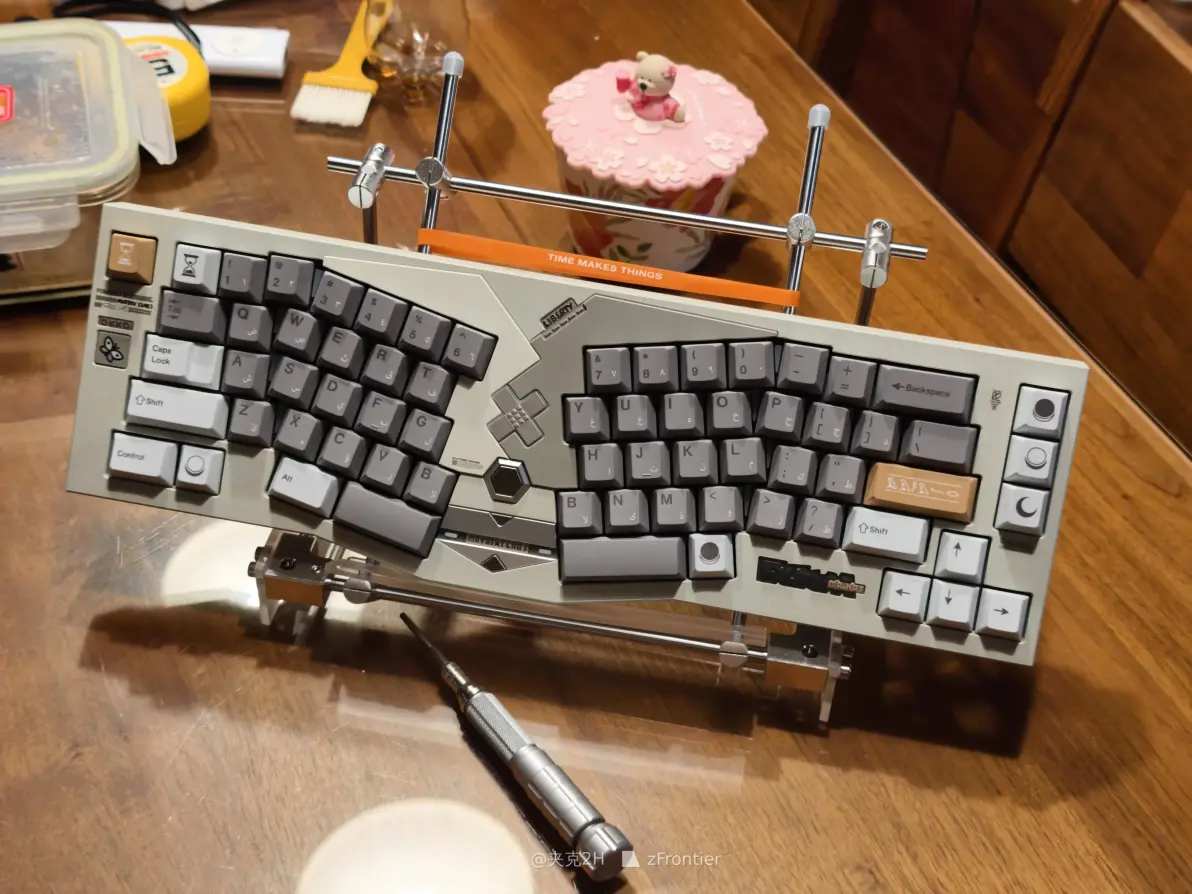

其他返图
