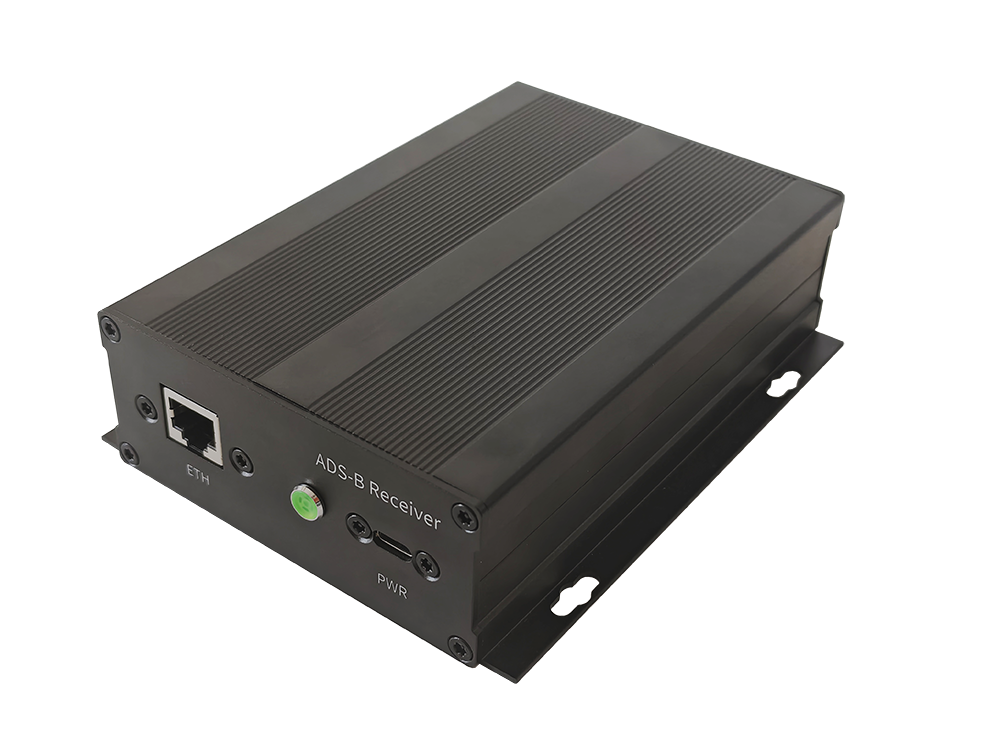

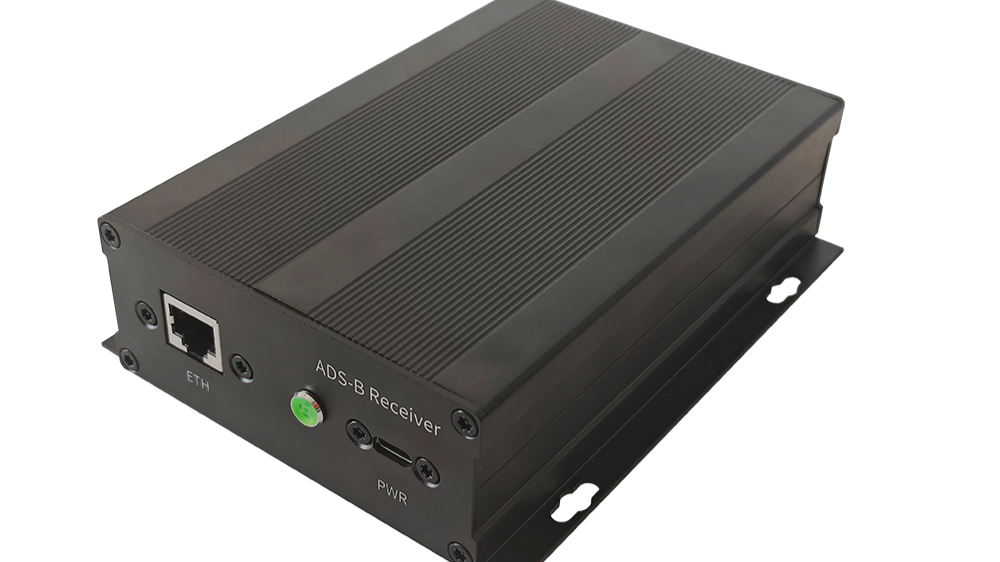

一、设备简介
ADSB-RE03是一款符合RTCA DO260B/DO-260C标准的ADS-B接收机，内置ADS-B接收模块和ADS-B数据处理模块，可以通过RJ45网口输出ADS-B原始报文。 可以为用户提供ADS-B数据接收、处理和显示服务，可应用于民航飞行监视、机场管理、通用航空、低空监视、无人机监控、雷达标校、实验与教学等领域。
设备清单：
二、技术参数

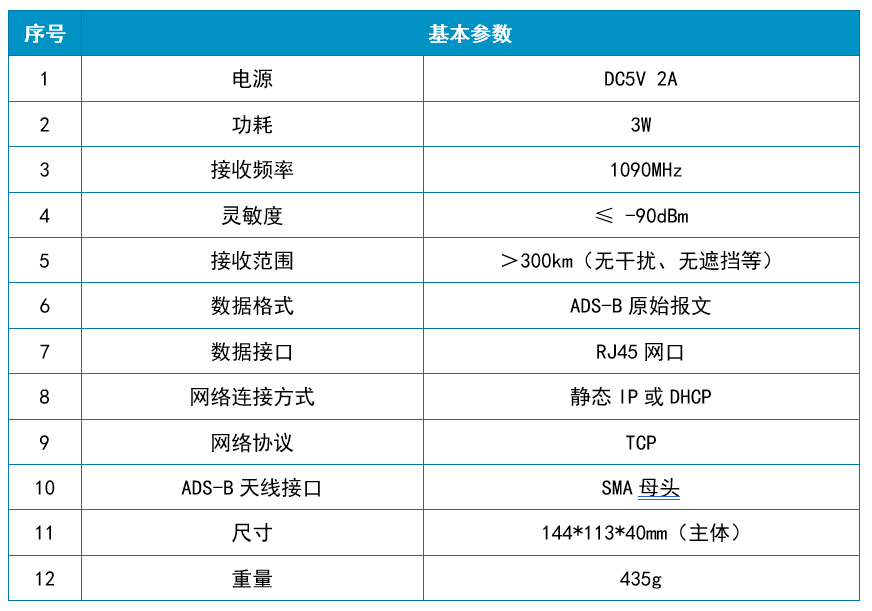

主机：

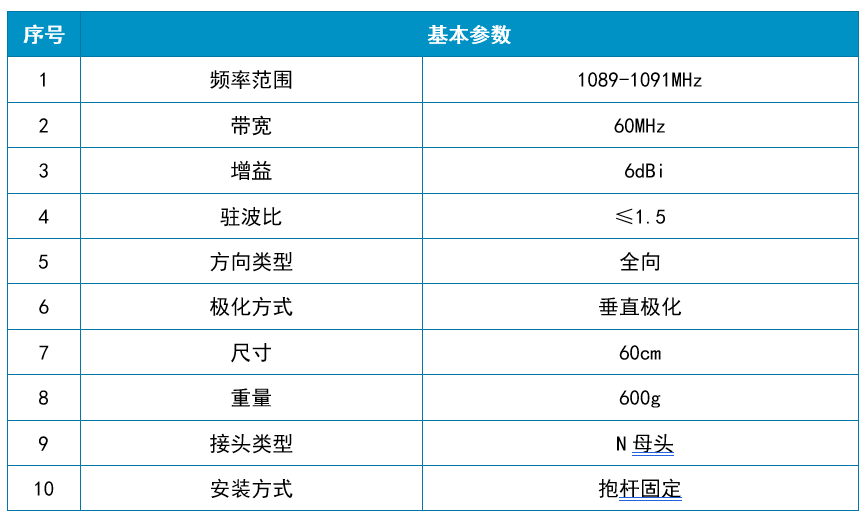

ADS-B天线：
主要特性与优势
价格低；用户有能力处理DF17/DF18数据，或者只需要看航迹显示；网口输出数据，使用或不使用交换机均可；一个接收机可以同时将数据送给多个客户终端；体积重量小，可用充电宝供电，便携使用方便。
接口说明

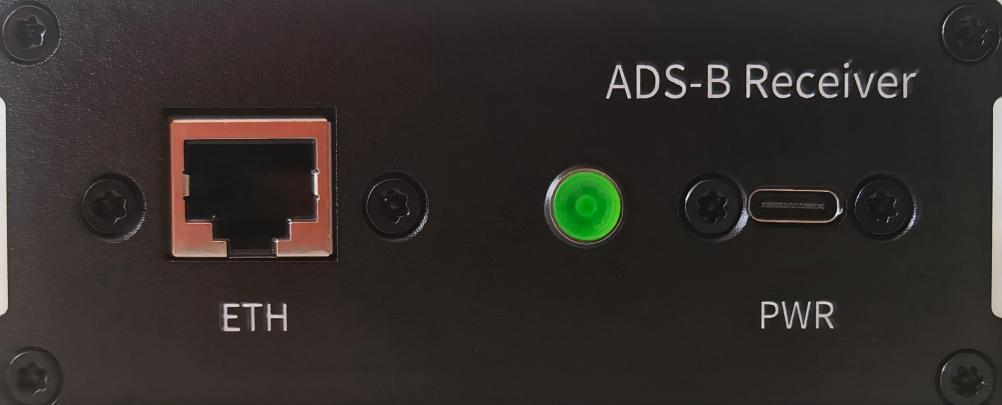

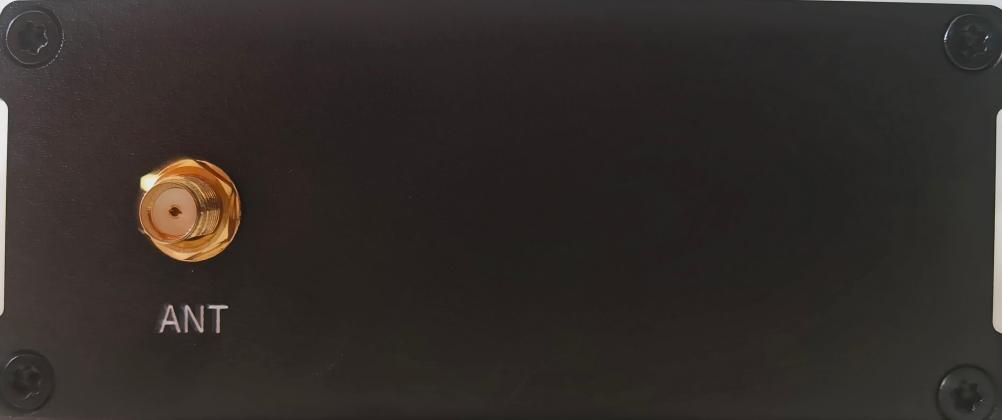

主机接口：
连接设备
ADSBR103 默认的IP地址为192.168.10.10，需通过网口与电脑连接，可以与电脑直连，也可以通过路由器与电脑进行连接。
电脑直连方式：
1、将ADSBR103通过网线与电脑网口直接连接（或者通过USB转RJ45线）；
2、打开电脑端的网络连接界面，找到与ADSBR103连接的网卡，然后配置该网卡IP地址与ADSBR103设备为同一网段（ADSBR103的静态IP地址为192.168.10.10）；

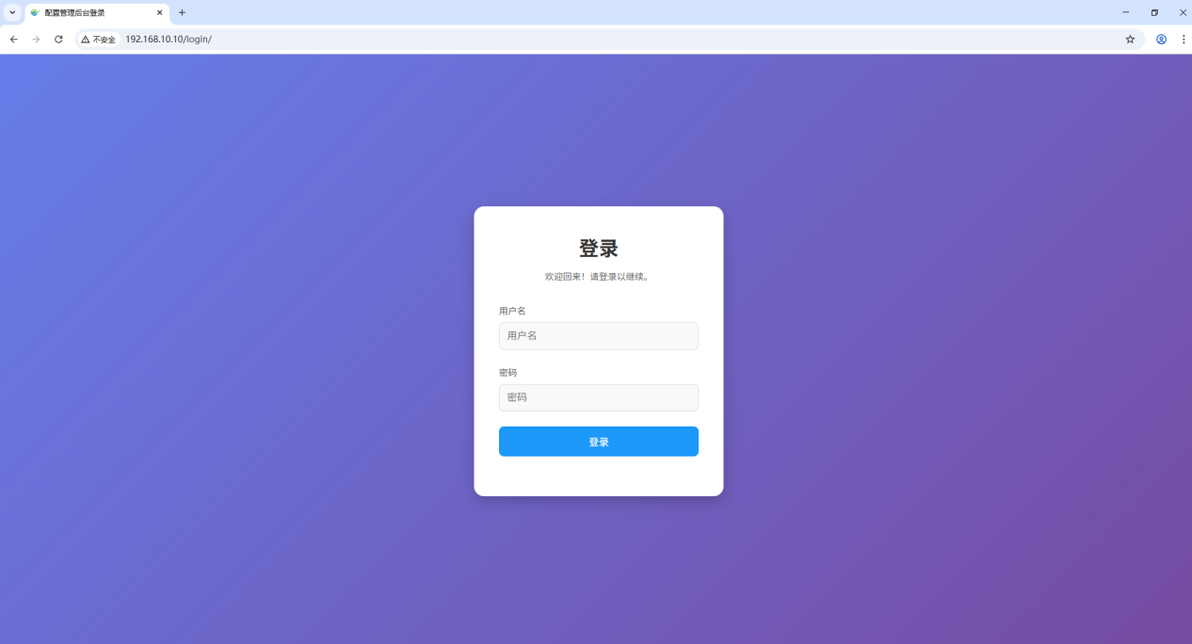

3、打开浏览器，并在浏览器地址栏输入：192.168.10.10，按回车进入，出现以下界面证明设备连接成功；
路由器连接方式：
将ADSBR103通过网线接入电脑所在的路由器（确保路由器网关为192.168.10.1）；打开浏览器，并在浏览器地址栏输入：192.168.10.10，按回车进入，出现以下界面证明设备连接成功；
设备配置
1、后台登录

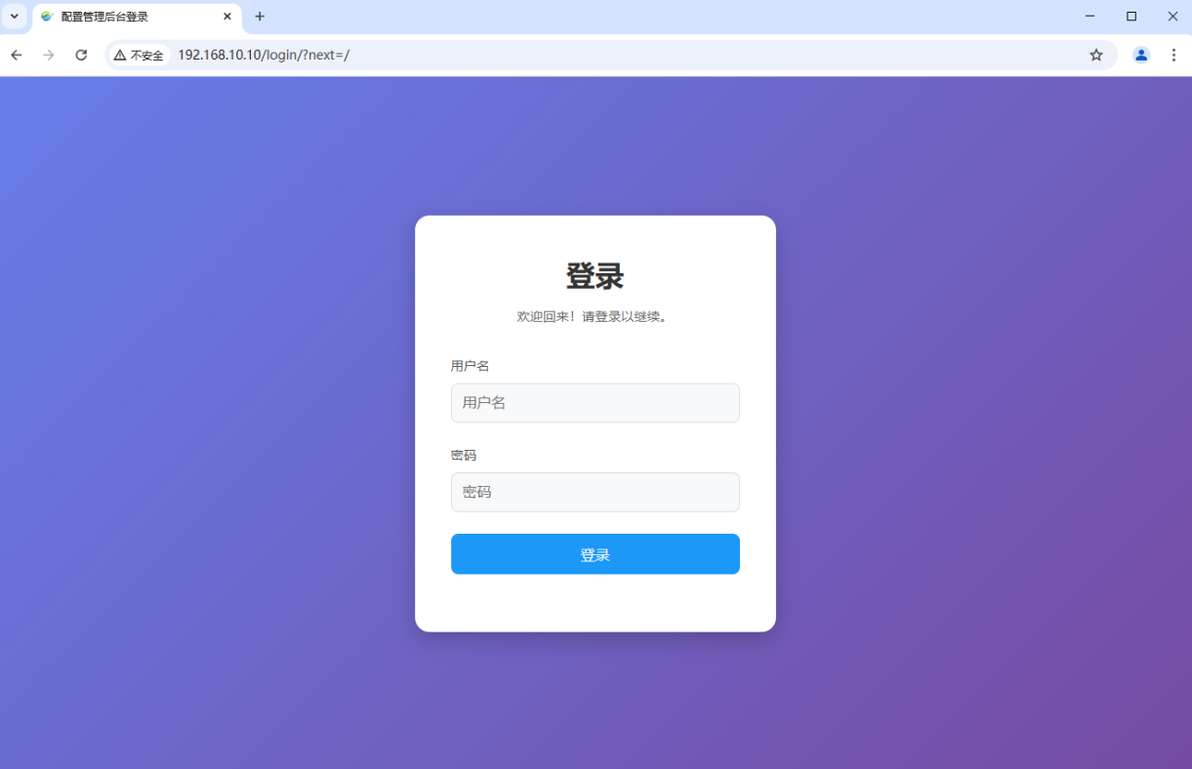

连接好设备后，在浏览器输入设备的IP地址，然后回车进入，输入设备配置管理登录账号及密码；
账号：admin 密码：chenbikeji

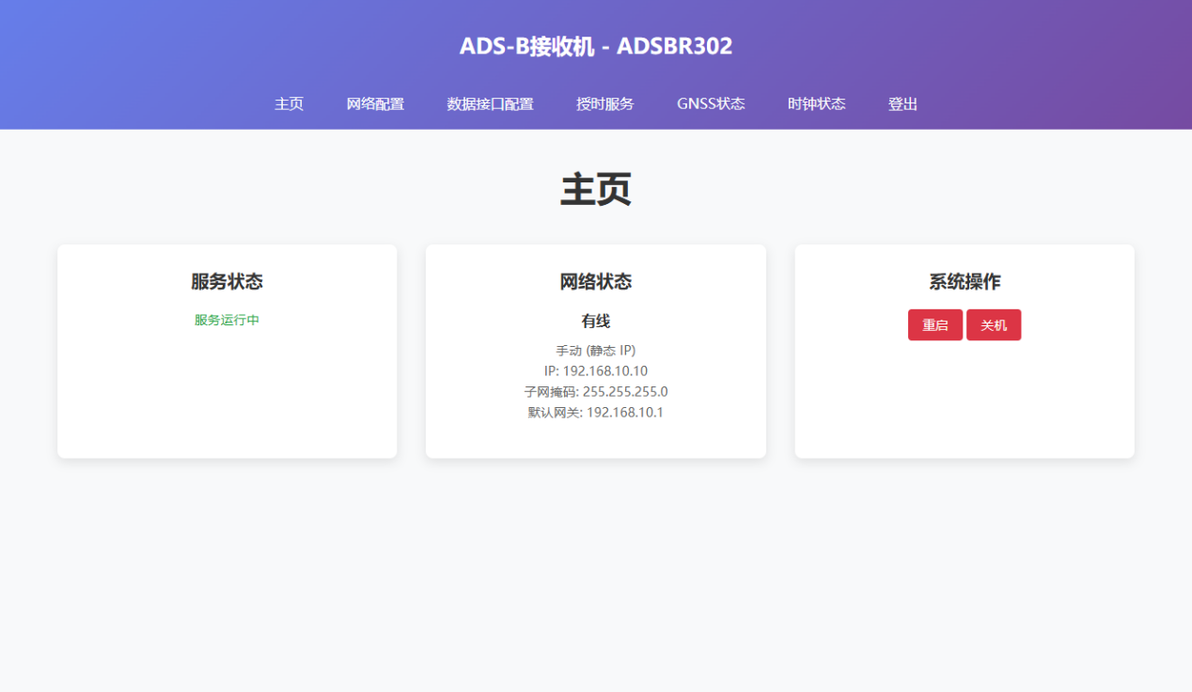

2、配置界面首页
首页分为菜单栏、状态栏两大部分；
菜单栏包括：网络配置、数据接口配置、登出；
状态栏包括：服务状态（设备接收ADS-B信号的服务）、网络状态（可以查看当前设备的网络设置情况）、系统操作（用于重启、关机操作）；

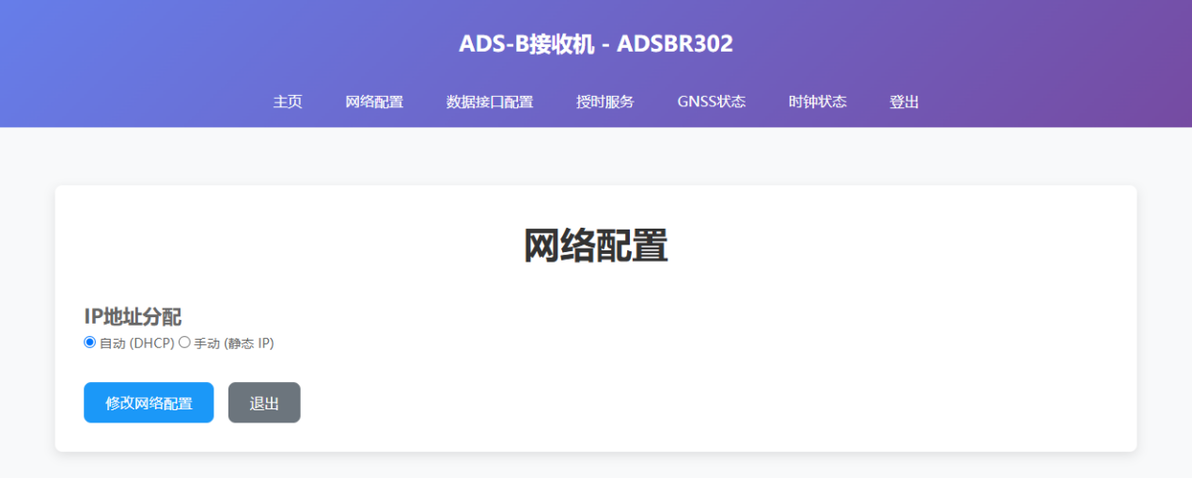

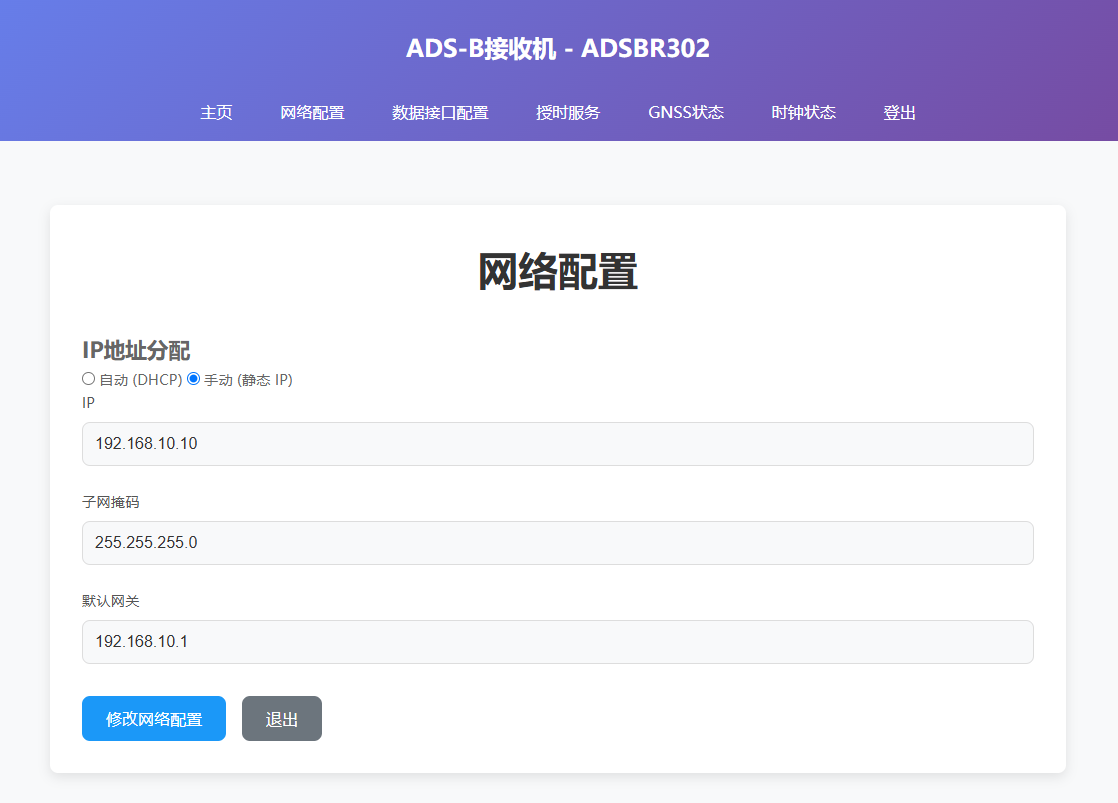

3、网络配置
分为自动（DHCP）、手动（静态IP）两种模式。
也可以使用自动分配模式，选择自动（DHCP），然后点修改网络配置，重启设备后生效；
注意：修改为自动模式后，需将设备连接开启了DHCP功能的路由器，否则无法登录设备。

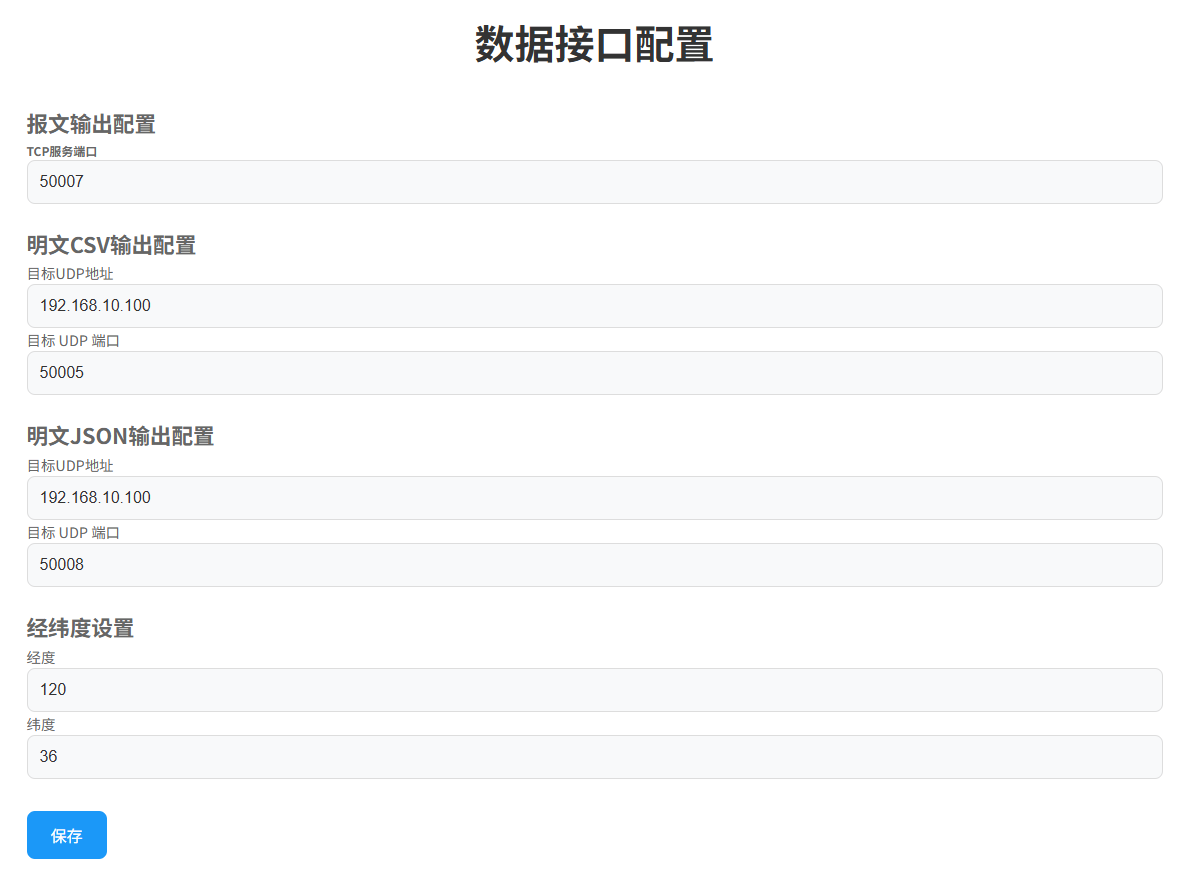

4、数据接口配置
数据接口配置为：报文输出配置；
报文输出为TCP协议，可设置TCP服务端口，此处设备做为TCP服务端，电脑做为TCP客户端，可支持数据同时送给多台电脑。
数据格式

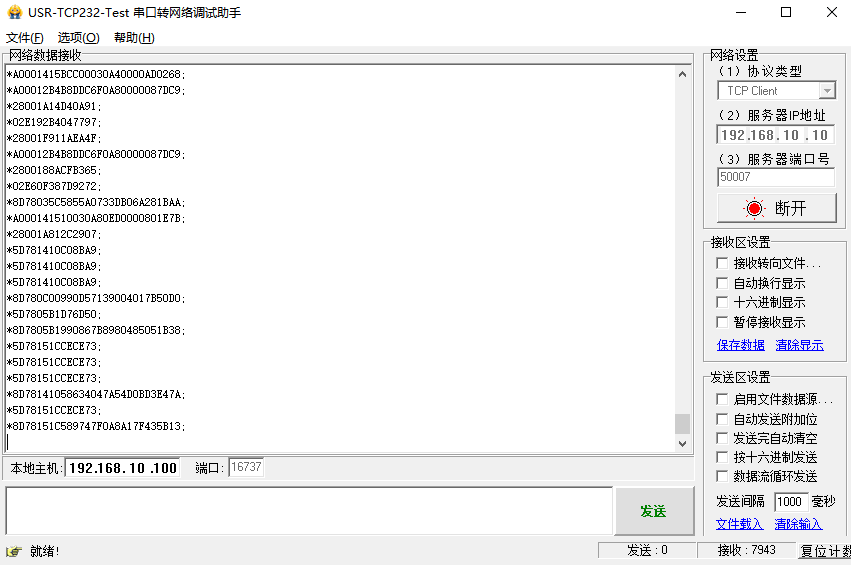

可以通过TCP接收ADS-B原始报文信息，打开网络调试助手，配置如下：协议类型选择TCP Client，服务器IP地址填：192.168.10.10（ADSBR103的IP地址），服务器端口号填：50007（数据接口配置里设置的TCP端口）。
原始报文数据示例：
*5D780CD7AB6A2D;*5D7BB0F9D35532;*8D78151CEA38E866033C08E21D45;*8D7815CB587B8406F1171F42B050;
软件显示
ADSBR103可以与显示软件adsbScope进行连接，具体操作流程如下：
1、打开显示软件adsbScope，如：adsbscope27_256.exe；

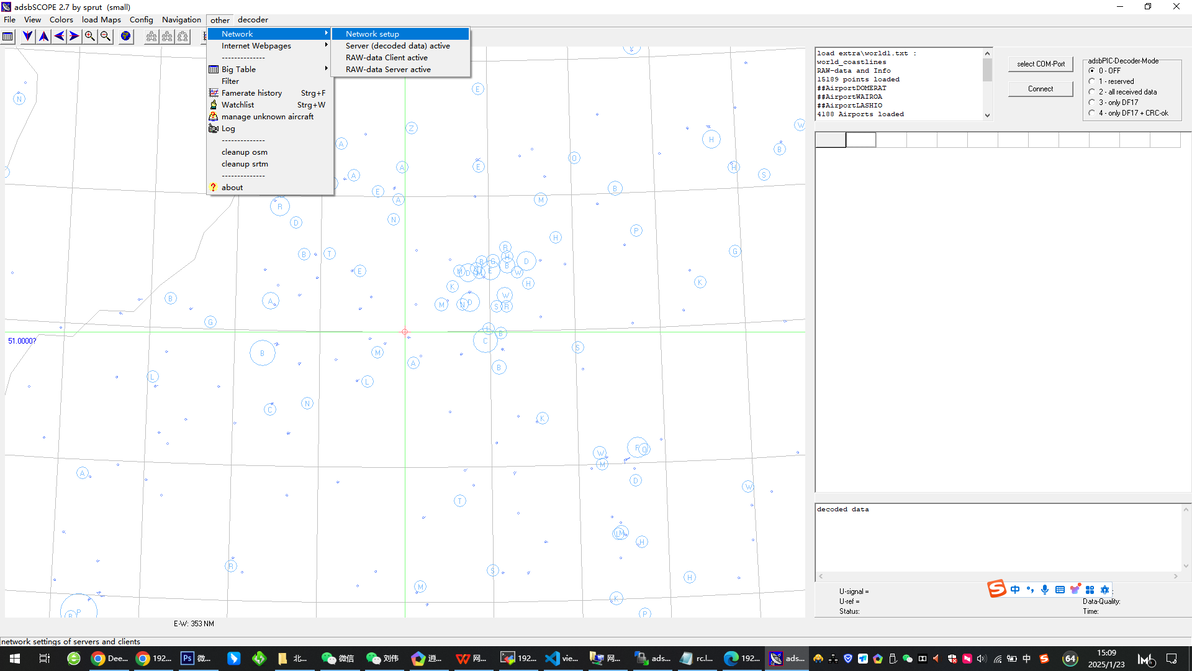

2、找到顶部的菜单other，依次选择菜单中的Network，Network setup；
3、在弹出的窗口中，Portnumber填写ADSBR103原始报文中TCP端口，URL填写设备IP，dataformat选择normal，点击Close按钮；

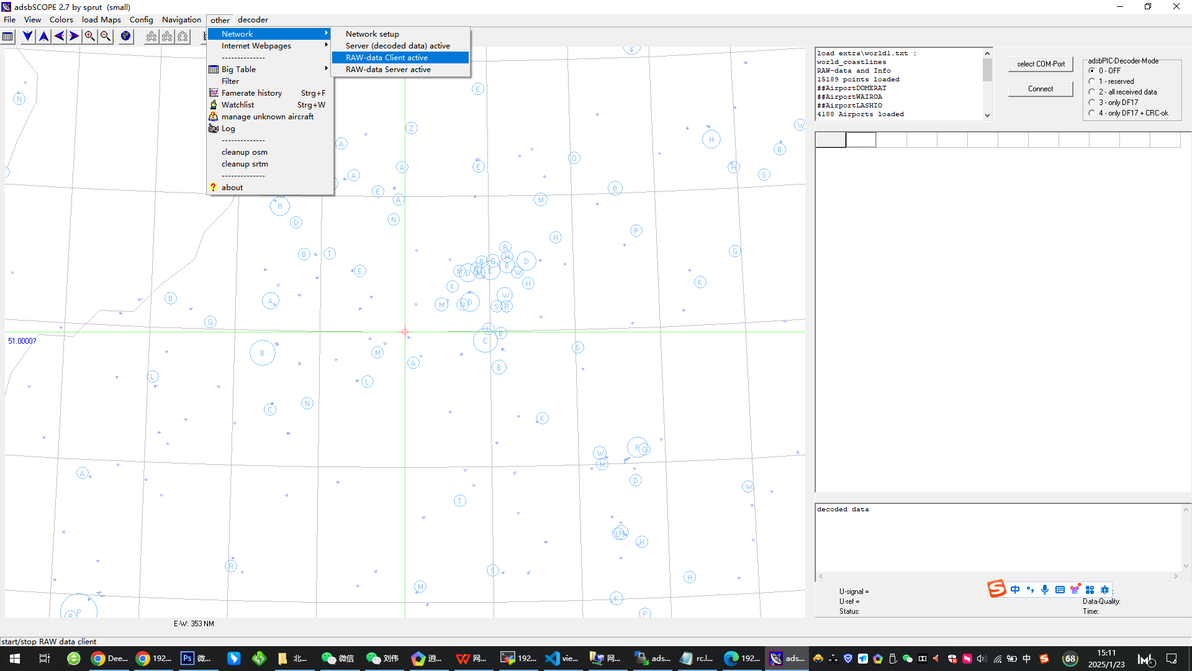

3、然后点击顶部菜单other中的Network，RAW-data Client active；
4、此时软件右侧已经能够看到接收的数据；

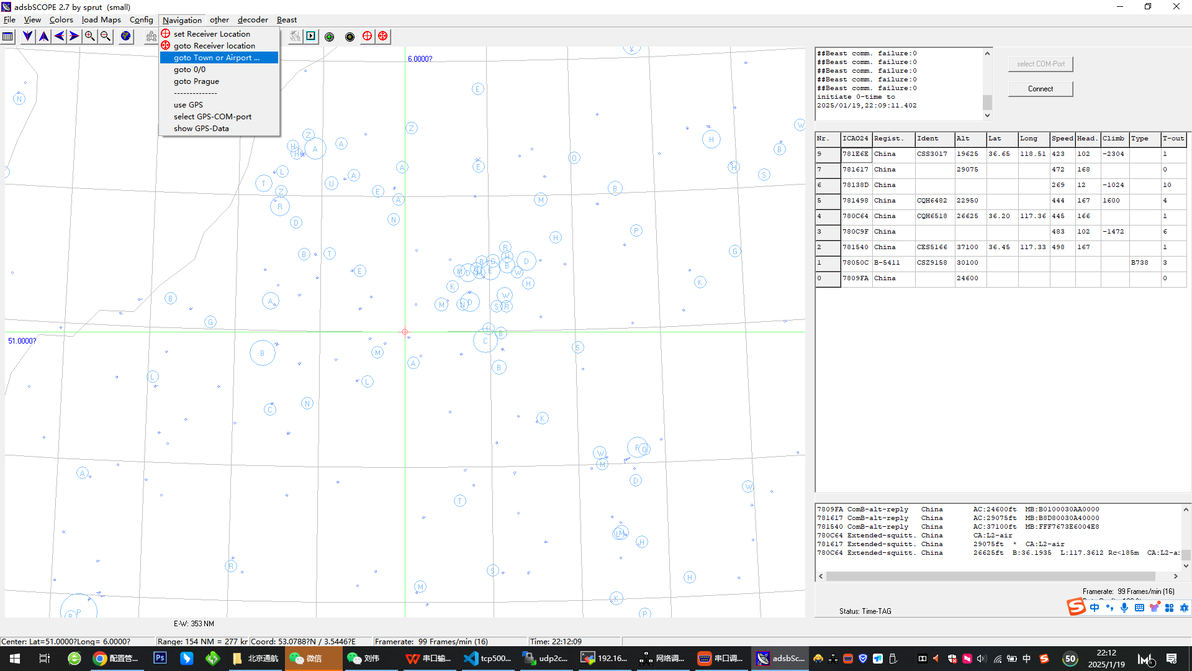

5、选择菜单Navigation中的goto Town or Airport...；
6、在弹出的窗口里Towns下面的输入框里输入最近的机场英文名称，然后在下面的查询列表里选择该机场，点击右上角的关闭；
7、此时显示软件能够正常显示飞机位置。
订制
产品自主可控，支持各种订制：包括外观、logo、软件、硬件等，详询销售。
为什么选择我们
产品种类齐全，可覆盖用户对不同级别ADS-B地面站系统的需求。
产品安装使用简单，没有复杂的配置，也没有对技术和业务很高要求，简单易用。
售后服务完善，可为用户提供ADS-B产品和业务的技术支持，帮助用户更好的使用产品以达到用户的使用目的。
可提供后期对设备的远程升级，协助用户更好的使用最新的产品功能。
产品自主研发，可按照用户需求进行各种订制：包括外观、logo、软件、硬件、性能、功能等。
