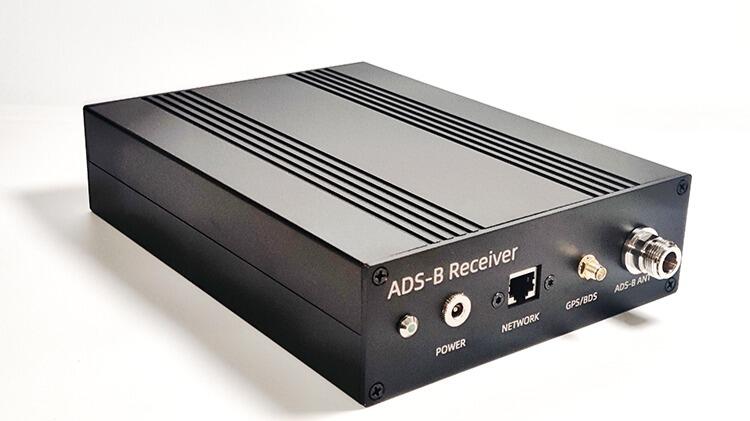

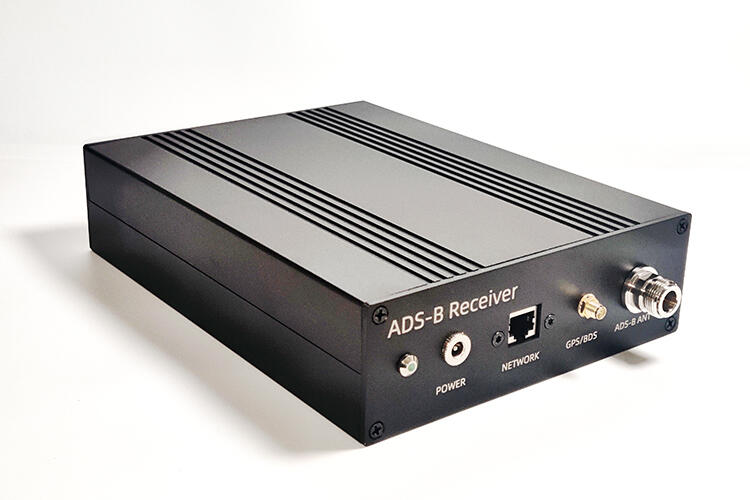

一、设备简介
ADSB-RE1090L 是一款工业级 ADS-B 接收机，为高可靠性场景提供更稳定的 ADS-B 数据服务。产品内置高性能接收与处理模块，可通过 RJ45 网口输出 ADS-B 原始报文、CSV 明文数据及 JSON 航迹数据，适用于民航、通航、低空监管等领域的复杂环境应用，并支持国产北斗系统。
通过ADSB-RE1090L，工业级客户可以获取多种可定制的监视与跟踪功能，以满足广泛的运营需求，包括：
提升机场跑道、滑行道、航站楼区域的航空器态势感知能力
提升机场场面交通监控与场面车辆跟踪能力
提升低空飞行任务保障能力，如直升机运行、飞行学校航空器飞行跟踪、风电场监控、海上/陆上油气平台监管等
具备无人机跟踪能力
为机场周边的航空噪音监测提供数据支持
支持雷达与导航设施（导航设备）系统的校准支持
提供山区搜救与山谷区域监视能力
用于国防与电子情报的应用
提供船舶与直升机联合行动的协调支持
该ADS-B接收机系统完全符合Mode-S和ADS-B标准，包括国际民航组织标准ICAO附件10、ICAO文件9871，美国标准RTCA DO-260/A/B和欧洲标准ED-102/A/B，以确保与行业系统兼容。
ADSB-RE1090L同时支持多点定位（MLAT）功能，以实现高精度的航空器跟踪与监视。
设备可对接收的 ADS‑B 数据进行循环冗余校验（CRC），自动识别并剔除干扰、错误或无效信号，保证飞机位置、高度等信息准确可靠。
接收机具备窄脉冲抑制能力，可滤除脉冲宽度小于 0.3μs 的同频干扰信号，提升复杂电磁环境下的接收稳定性。
设备支持上电自检及运行中自动检测，可对射频、通信、电源等模块进行状态监测，便于设备维护与故障排查。
设备清单：
二、技术参数
ADSB-RE1090L ADS-B接收机系统可处理民航飞机的空中报文和场面报文、通航飞机的空中报文和场面报文、无人机的空中报文和场面报文、机场车辆报文等各类型ADS-B报文，从而可以实现对各类安装ADS-B设备的民航飞机、通航飞机、无人机和机场车辆实现全方位的监视，并支持虚拟雷达显示。
三、主要特点
方便二次开发，支持多种报文格式输出：解码后的明文、JSON航迹数据、DF17/DF18/DF19及其他DF原始报文；
报文带有GPS/北斗时标，支持多点定位。
可以通过网口传输数据
可直接配置IP地址，无需使用交换机即可将ADSB-RE1090L接入客户网络（当然，也可以使用交换机，由用户选择）；
支持静态IP和DHCP两种获取IP方式；
一个接收机可以同时将数据送给多个客户终端；
体积小、重量轻、便于携带进行外场作业；
选配通过4G/5G模块远程传输数据（仅支持UDP协议）；
选配通过4G/5G模块+VPN远程传输数据（支持UDP/TCP/HTTP协议，可加密传输）；
选配输出以dbm为单位的ADS-B信号强度/信号场强，可用于对传播环境的测量；
选配按照范围过滤航班。
四、接口说明

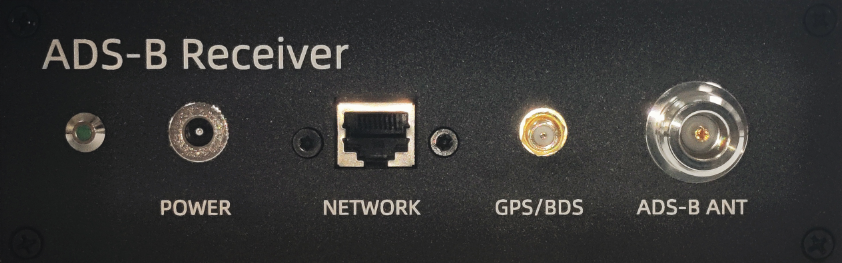

主机接口：
五、连接设备
注意：每次用手触摸设备前，应先释放身体上的静电。
ADSB-RE1090L 默认的IP地址为192.168.10.10，需通过网口与电脑连接，可以与电脑直连，也可以通过路由器与电脑进行连接。
电脑直连方式：
1、将ADSB-RE1090L通过网线与电脑网口直接连接；
2、打开电脑端的网络连接界面，找到与ADSB-RE1090L连接的网卡，然后配置该网卡IP地址与ADSB-RE1090L设备为同一网段（ADSB-RE1090L的静态IP地址为192.168.10.10）；

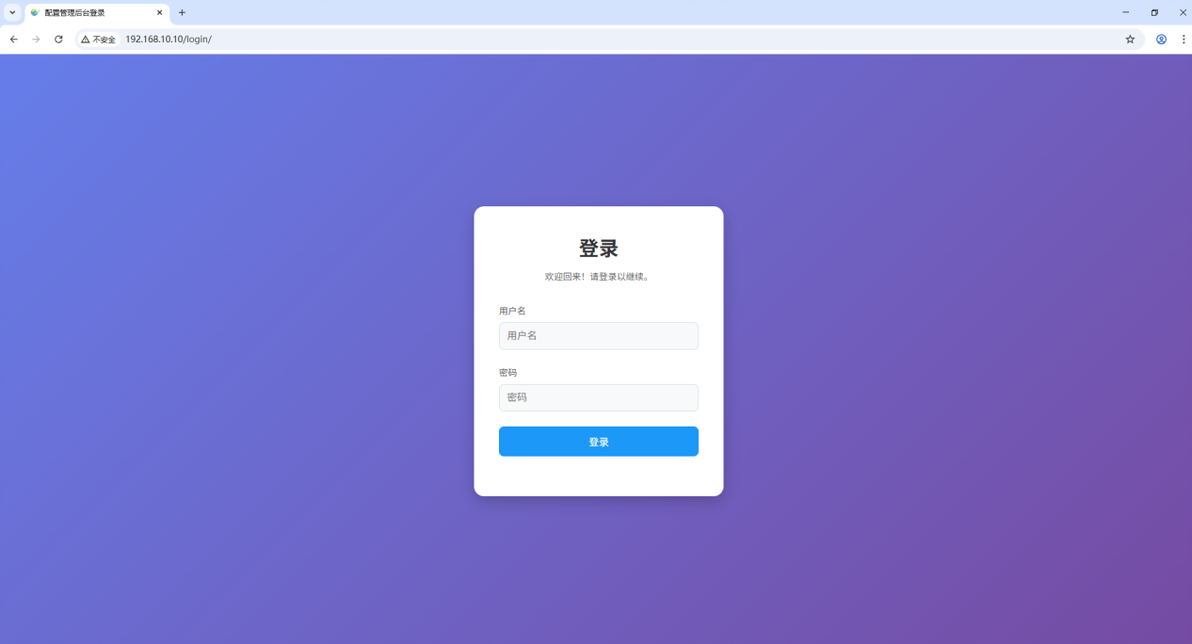

3、打开浏览器，并在浏览器地址栏输入：192.168.10.10，按回车进入，出现以下界面证明设备连接成功；
路由器连接方式：
将ADSB-RE1090L通过网线接入电脑所在的路由器（确保路由器网关为192.168.10.1）；
打开浏览器，并在浏览器地址栏输入192.168.10.10，按回车进入，出现以下界面证明设备连接成功。
六、设备配置
1、后台登录

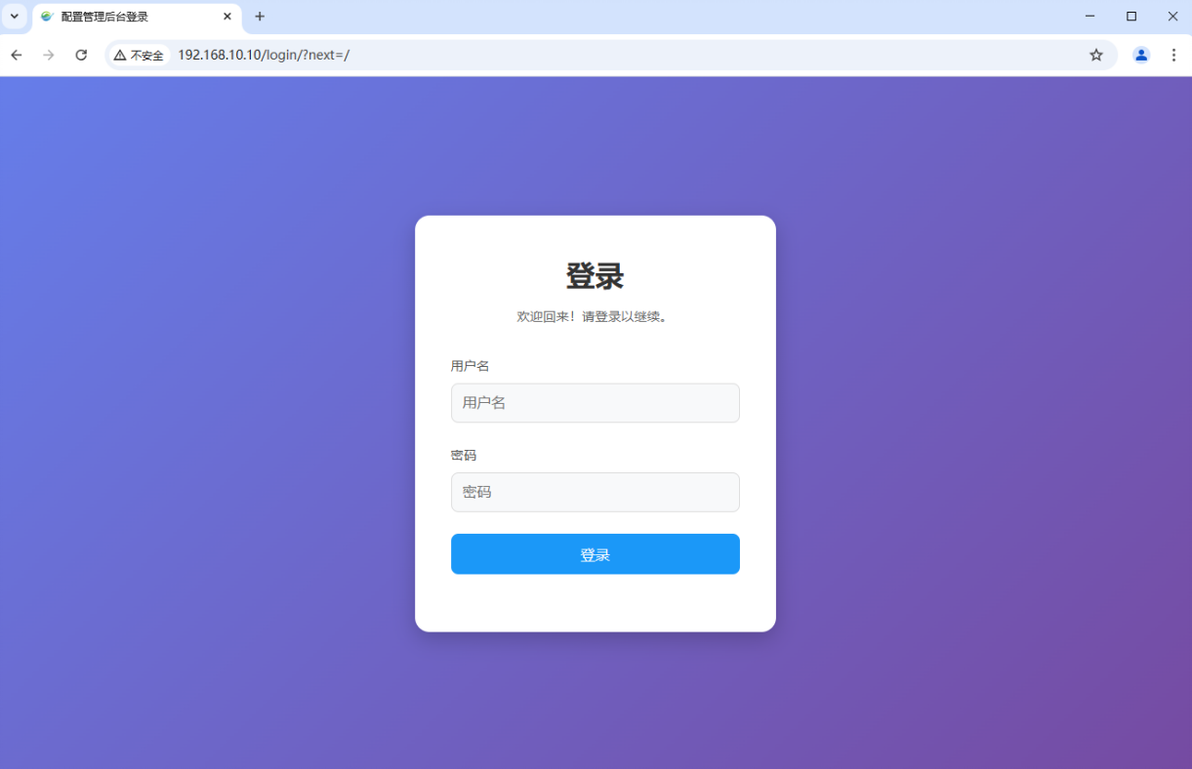

连接好设备后，在浏览器输入设备的IP地址，然后回车进入，输入设备配置管理登录账号及密码；
账号：admin 密码：chenbikeji

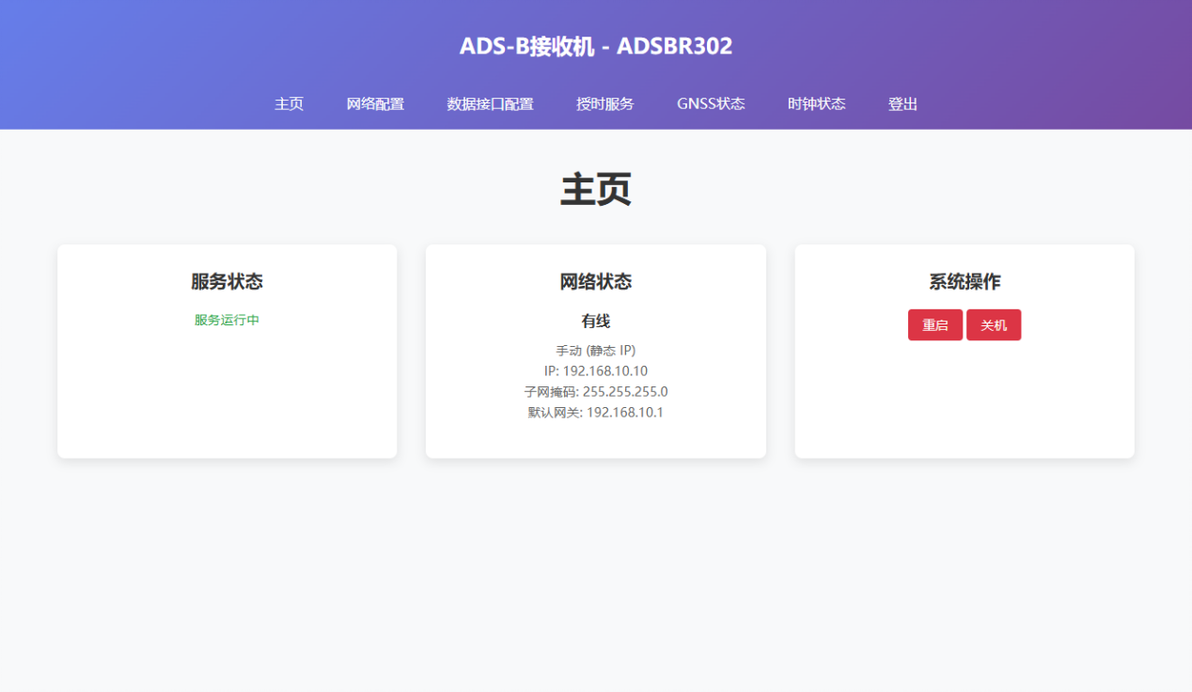

2、配置界面首页
首页分为菜单栏、状态栏两大部分；
菜单栏包括：网络配置、数据接口配置、授时服务、GNSS状态、时钟状态、登出；
状态栏包括：服务状态（设备接收ADS-B信号的服务）、网络状态（可以查看当前设备的网络设置情况）、系统操作（用于重启、关机操作）；

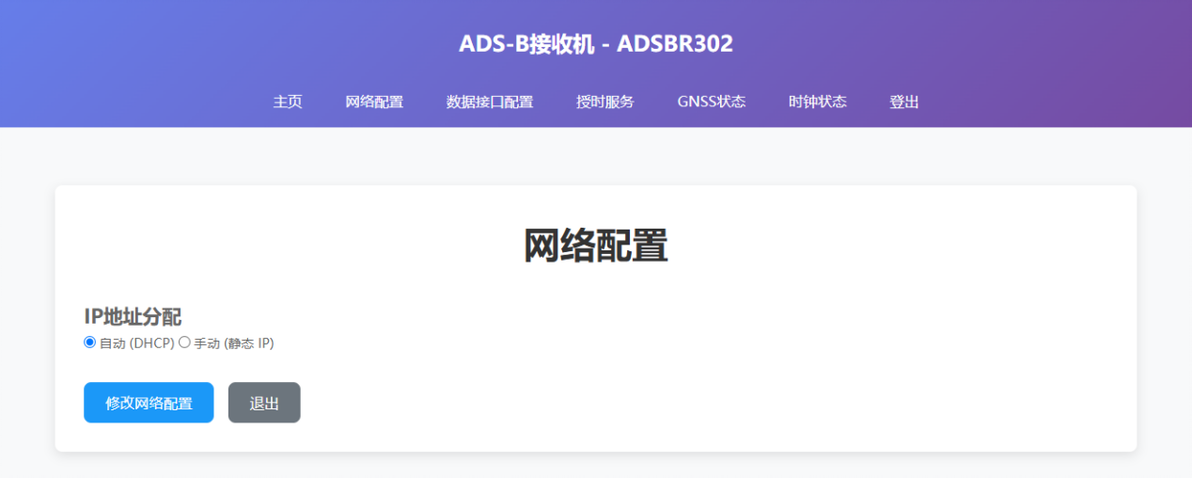

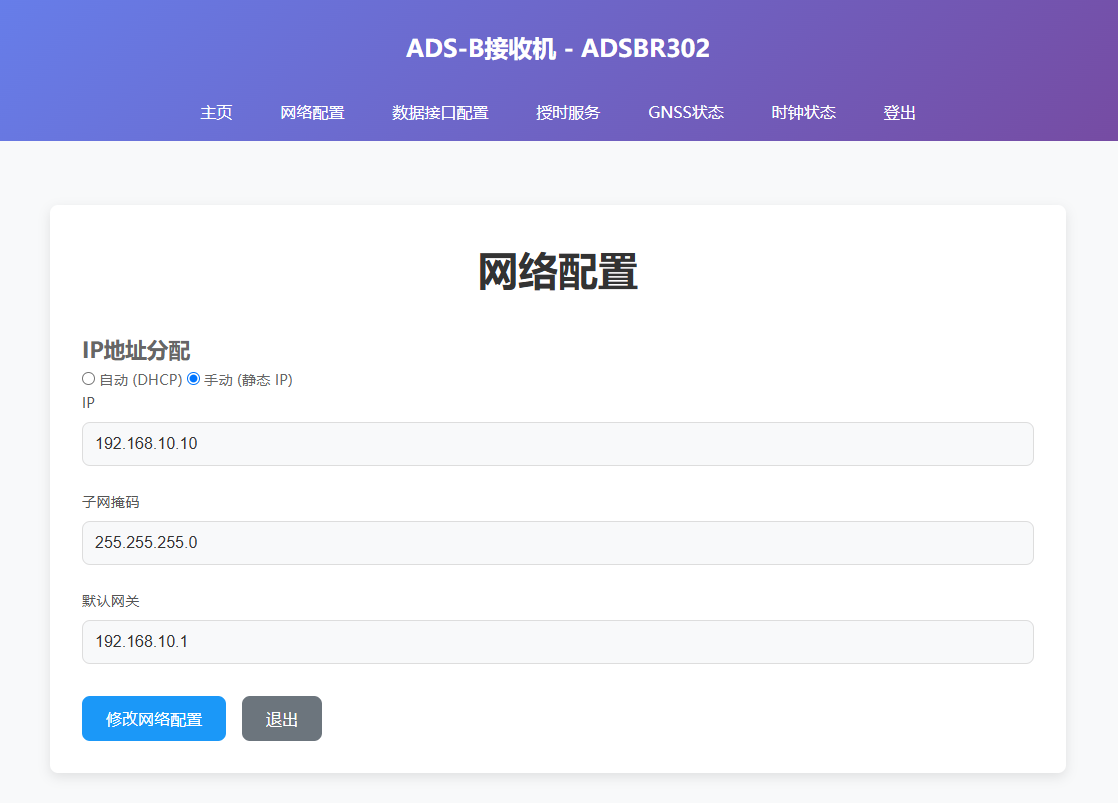

3、网络配置
分为自动（DHCP）、手动（静态IP）两种模式。
可以修改ADSB-RE1090L的静态IP地址或修改为自动（DHCP）模式，然后点修改网络配置，重启设备后生效。
注意1：修改静态IP地址时，请确保IP地址、子网掩码和网关都配置正确，且记录好这些配置，如忘掉这些配置，将导致无法访问ADSB-RE1090L设备。
注意2：修改为自动（DHCP）模式后，需将ADSB-RE1090L连接开启了DHCP功能的路由器，否则无法登录设备。ADSB-RE1090L在路由器DHCP设备列表中显示为“receiver”。

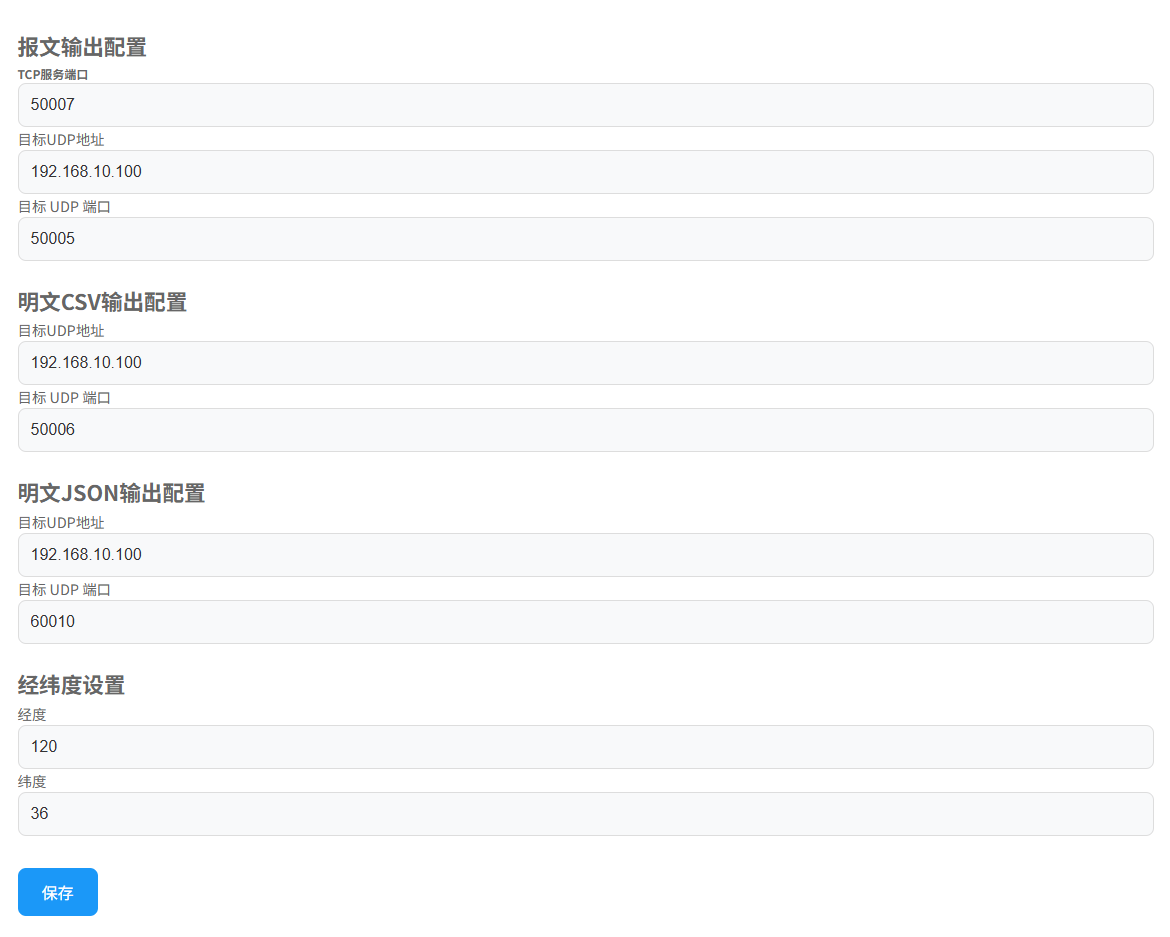

4、数据接口配置
数据接口配置分为：报文输出配置、明文CSV输出配置、明文JSON输出配置、经纬度设置三项内容；
报文输出是ADSB-RE1090L设备输出原始的DF报文，包含TCP协议跟UDP协议。如果使用TCP协议，可设置TCP服务端口，此处ADSB-RE1090L设备做为TCP服务端，电脑做为TCP客户端，ADSB-RE1090L可支持将数据同时送给多台电脑；如果使用UDP协议，可设置目标IP地址及目标UDP端口；
明文CSV输出是ADSB-RE1090L设备输出解码后的CSV格式ADS-B数据，为UDP协议，可设置目标IP地址及目标UDP端口；
明文JSON输出是ADSB-RE1090L设备输出解码后的JSON格式ADS-B数据，为UDP协议，可设置目标IP地址及目标UDP端口；
经纬度设置，将ADSB-RE1090L安装位置的经纬度输入到配置框里，支持小数点后两位，输入错误将导致机场场面飞机ADS-B报文解析失败。

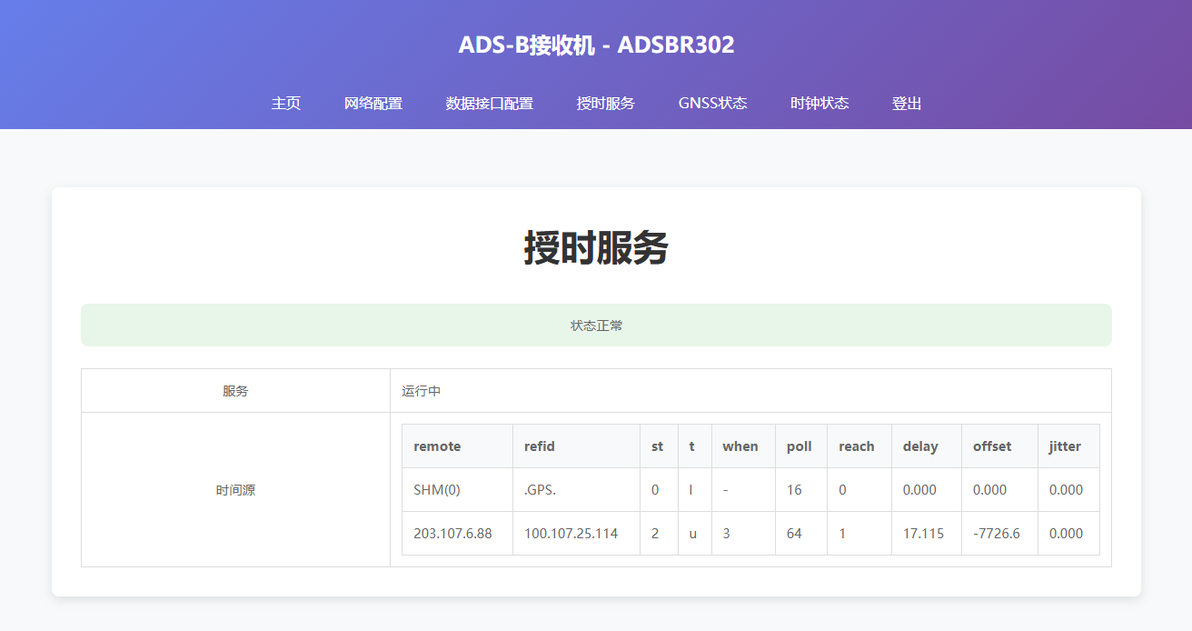

5、授时服务
授时服务用于查看当前的授时服务的状态，默认授时服务会随设备启动而开启，如果服务处于停止状态，可手动开启；
6、GNSS状态
GNSS状态用于查看当前的GNSS服务状态；连接GPS天线并调整至有信号的位置后，搜星大约需要几分钟的时间，请耐心等待。出现以下界面证明GNSS工作正常。

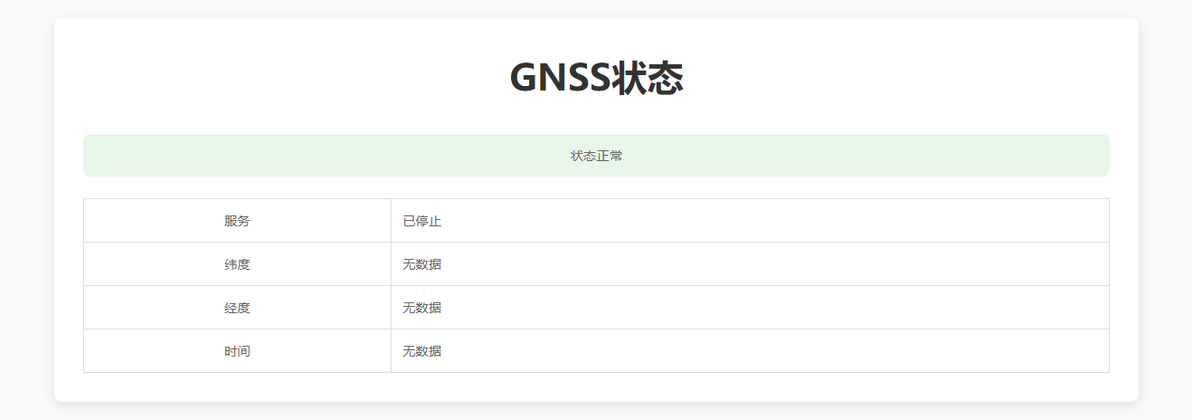

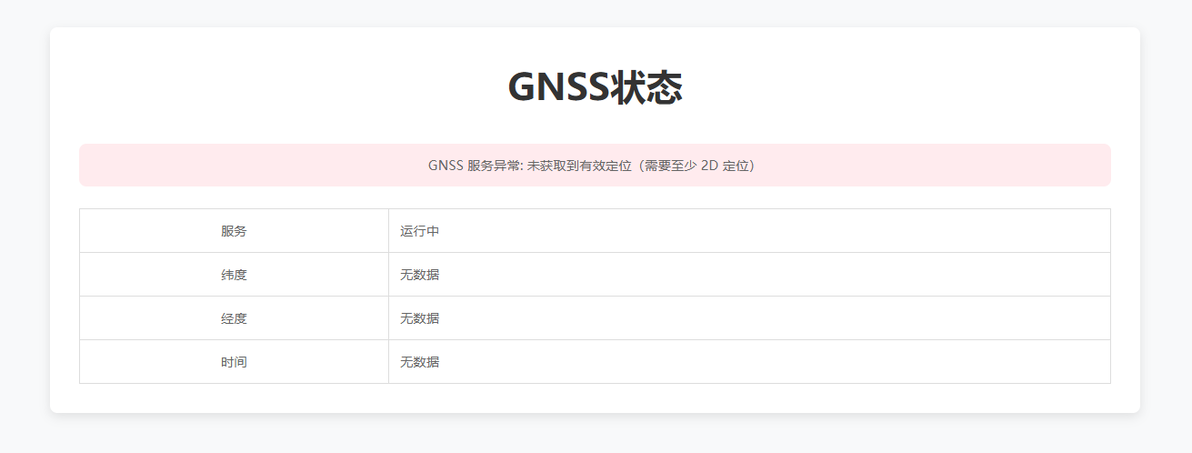

出现以下界面为GNSS服务已正常启动，但是GNSS天线未连接或者是天线没有正常收到卫星信号，请连接天线或调整天线位置；

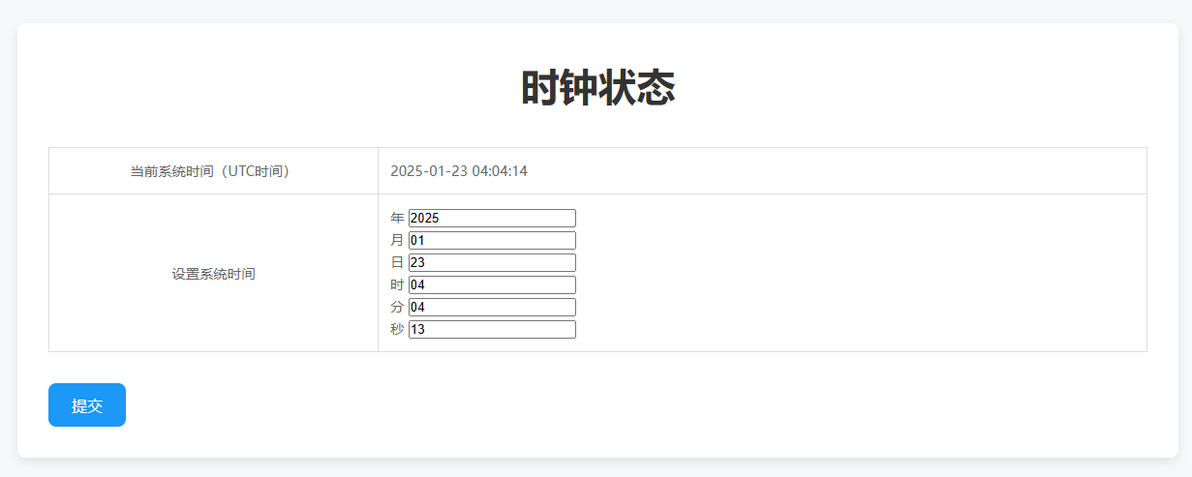

7、时钟状态
用于查看当前系统时钟状态是否正常，如果时钟状态异常（时间与当前时间有偏差）会影响报文授时；当时间偏差过大，超过了系统授时自动授时的阈值之后，系统自动授时会失败，需要用到手动更改时间。
在时钟状态界面的设置系统时间栏里输入当前时间（UTC时间，假如目前时间为东八区时间，那么UTC时间为往前推8个小时的时间）。
七、数据格式
1、原始报文

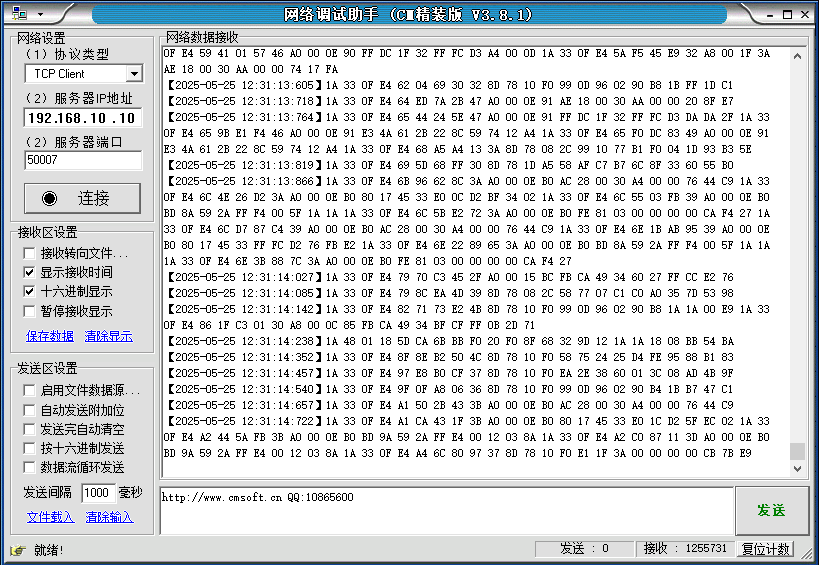

支持通过TCP接收ADS-B原始报文信息，打开网络调试助手，配置如下：协议类型选择TCP Client，服务器IP地址填：192.168.10.10（ADSB-RE1090L的IP地址），服务器端口号填：50007（数据接口配置里设置的TCP端口）。

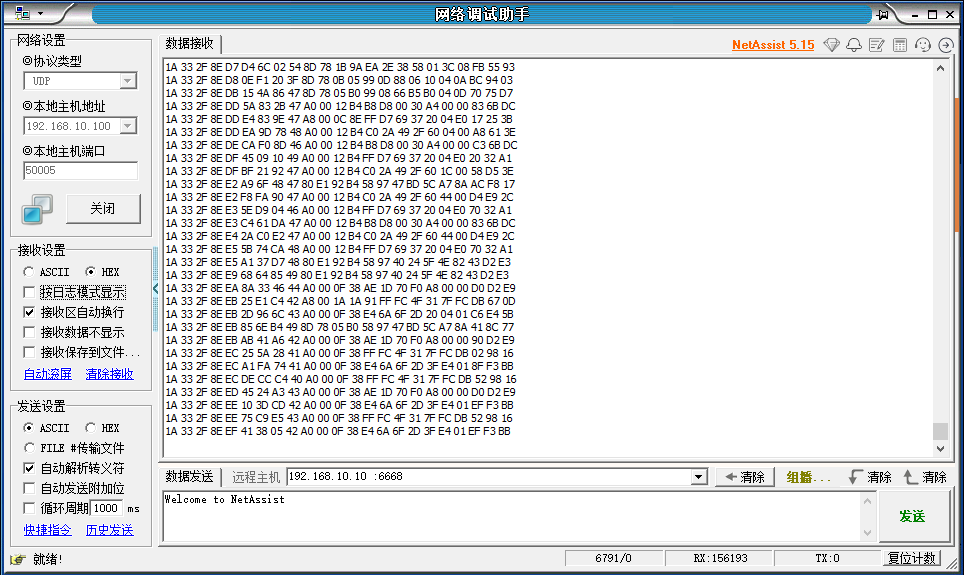

支持通过UDP接收ADS-B原始报文信息，打开网络调试助手，配置如下：协议类型选择UDP，本地主机地址填：192.168.10.100（本地电脑的IP地址），本地主机端口填50005（数据接口配置里设置的UDP端口）。
原始报文数据示例：
报文的数据项说明：
2、CSV明文数据

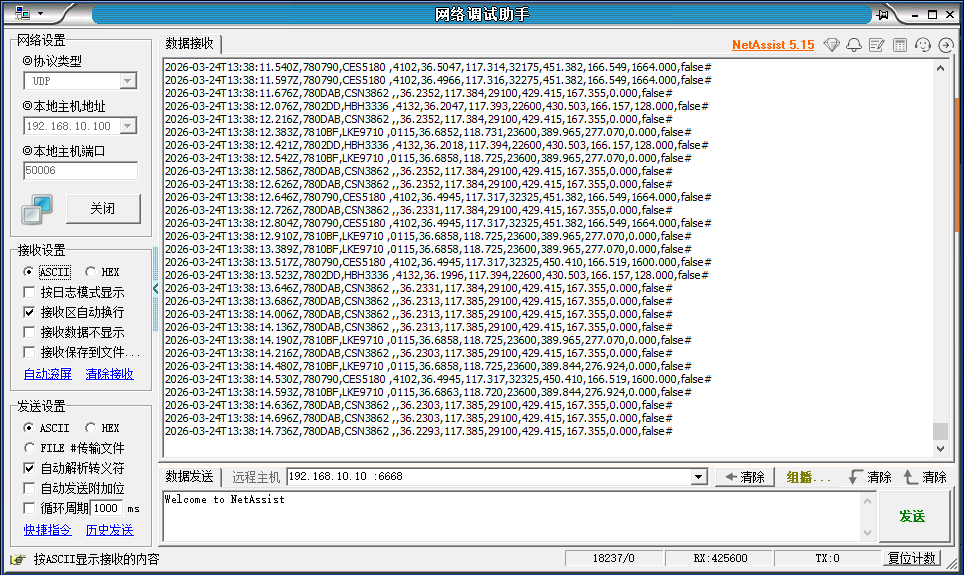

支持通过UDP接收解码后的明文，打开网络助手，配置如下：
解码后的CSV明文数据示例：
数据说明：
说明：数据缺失时，该数据赋为空，将不进行输出。
JSON明文数据

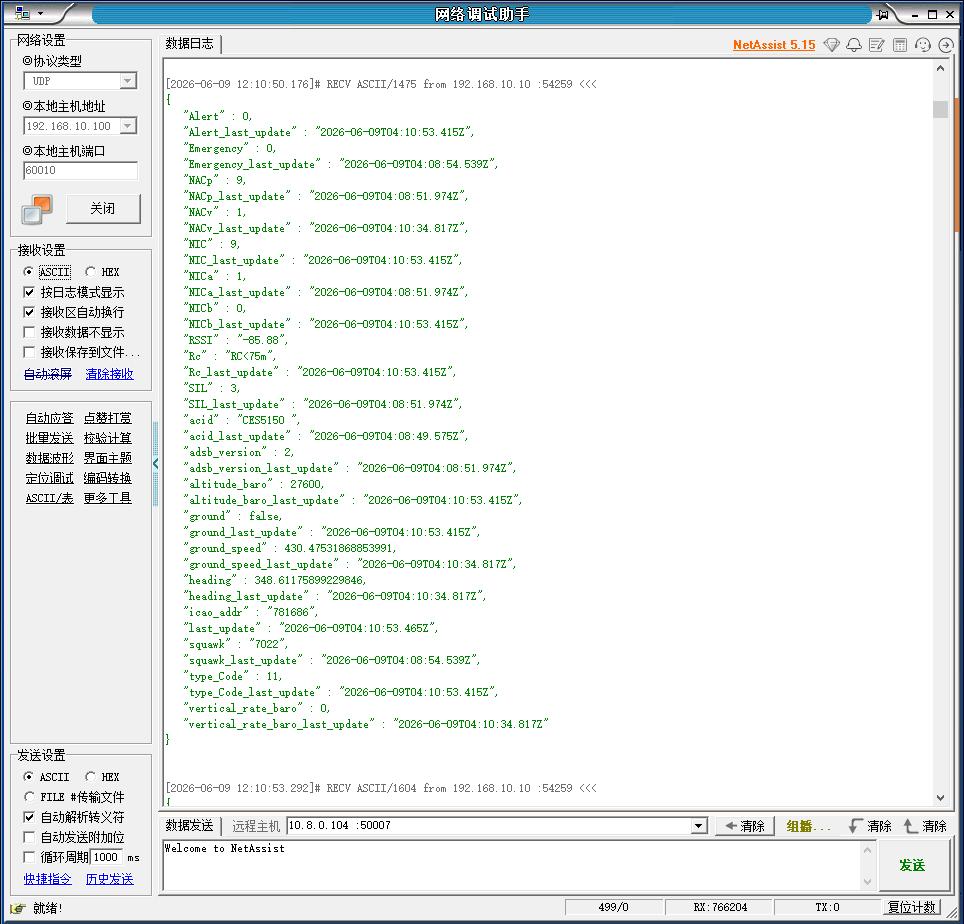

JSON明文数据通过UDP接收，输出标准的JSON格式数据，打开网络调试助手，配置如下：
JSON明文数据示例：
数据说明：
4、JSON明文航迹数据

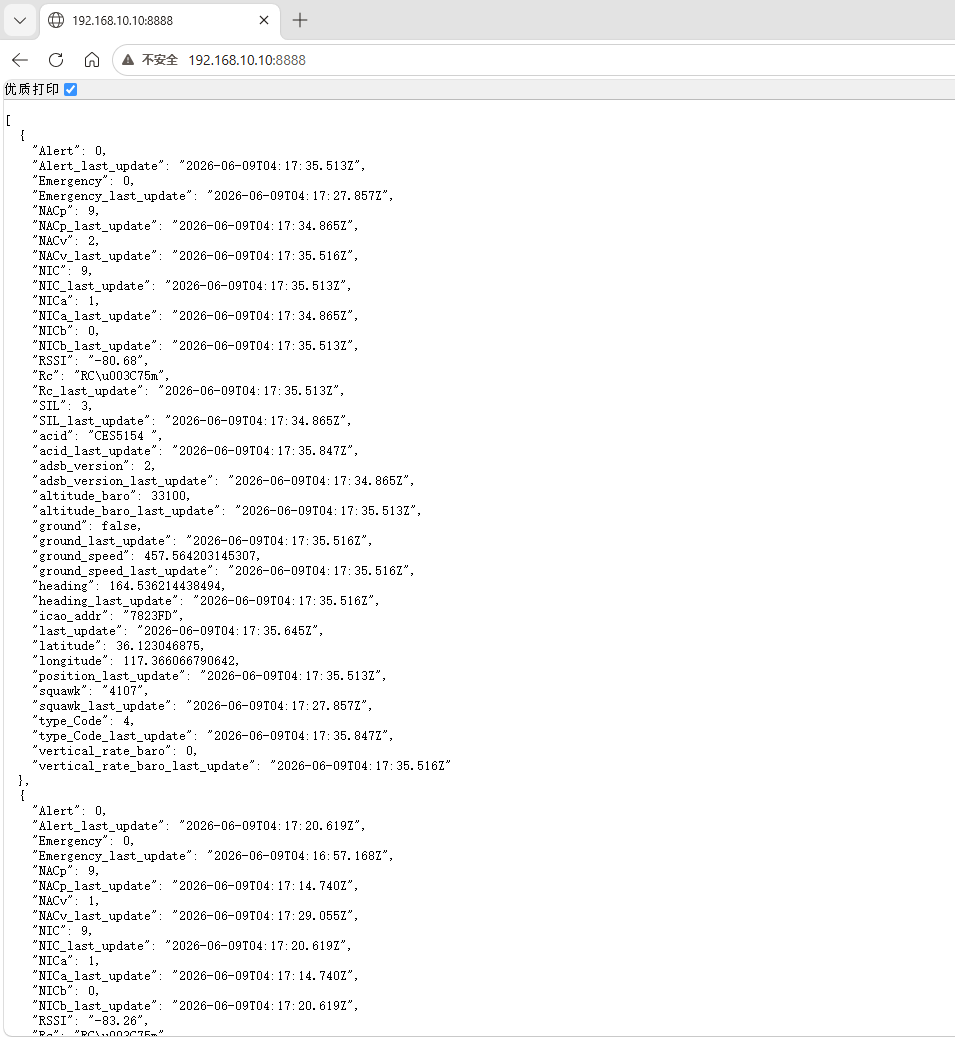

JSON明文航迹数据接收使用HTTP服务，输出标准的JSON格式数据，在浏览器中输入http://192.168.10.10:8888即可获取数据，IP地址为ADSB-RE1090L设备的IP地址，固定请求端口：8888。
解码后的JSON航迹数据示例：
数据说明：
八、ADS-B显示软件adsbscope
ADSB-RE1090L可以与ADS-B显示软件adsbscope进行连接，具体操作流程如下：
1、打开显示软件adsbscope；

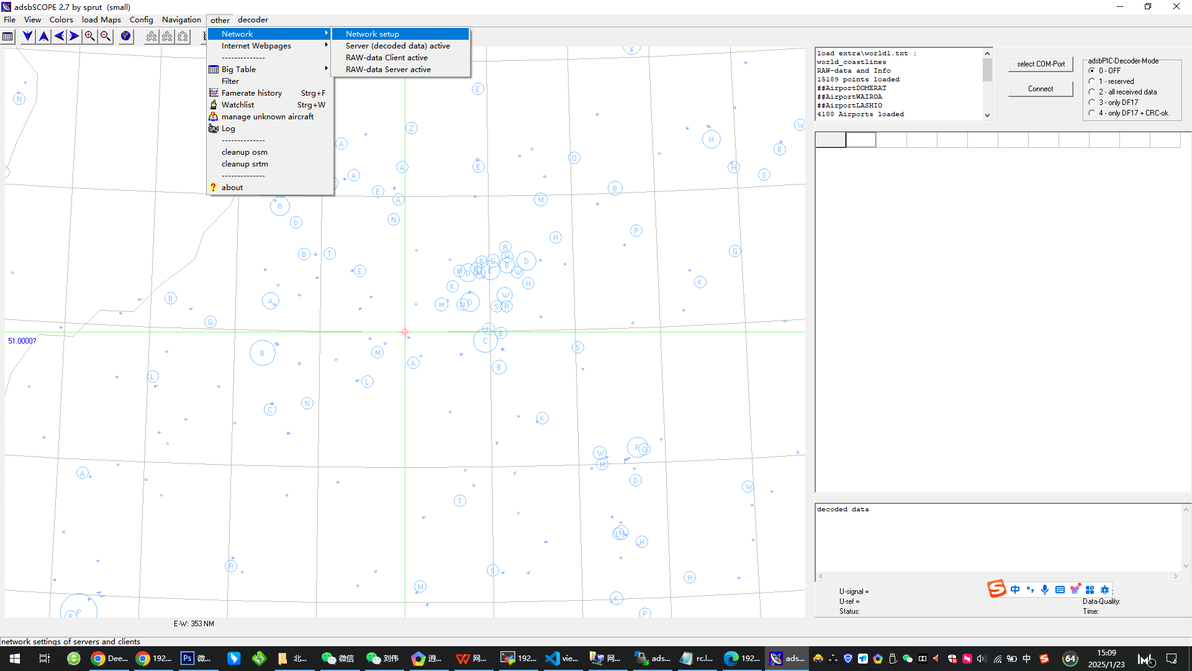

2、找到顶部的菜单other，依次选择菜单中的Network，Network setup；
3、在弹出的窗口中，Portnumber填写ADSB-RE1090L数据接口配置—>报文输出配置—>TCP服务端口，URL填写设备IP，dataformat选择normal，点击Close按钮；

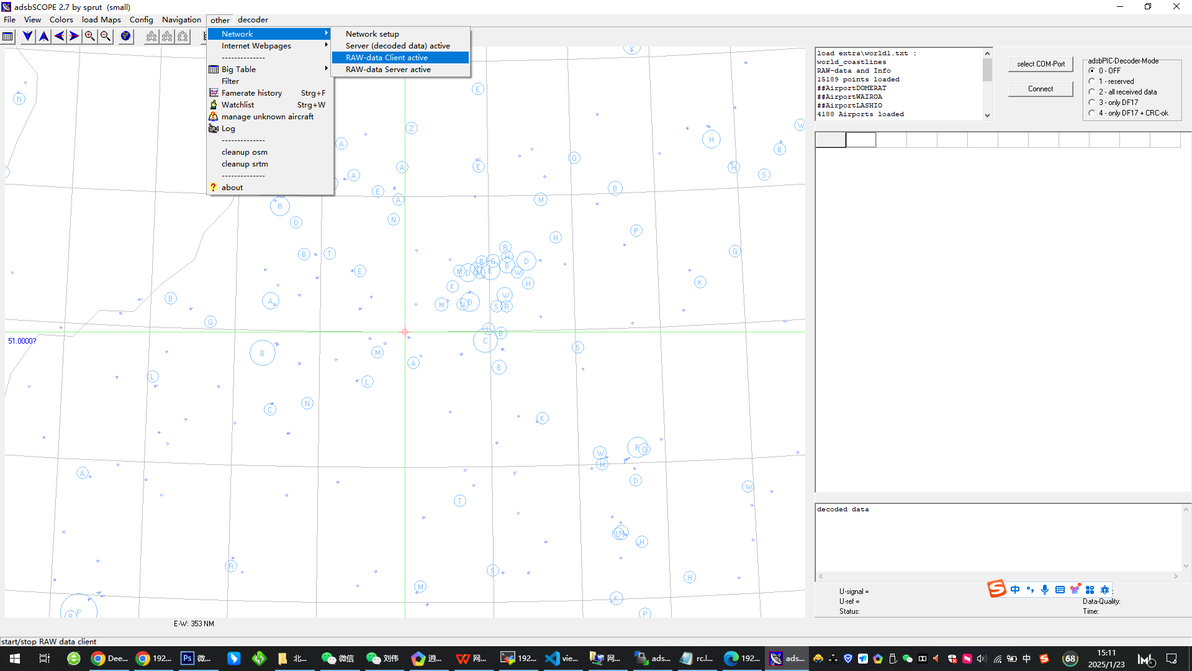

4、然后点击顶部菜单other中的Network—>RAW-data Client active；
5、此时软件右侧已经能够看到接收的数据；

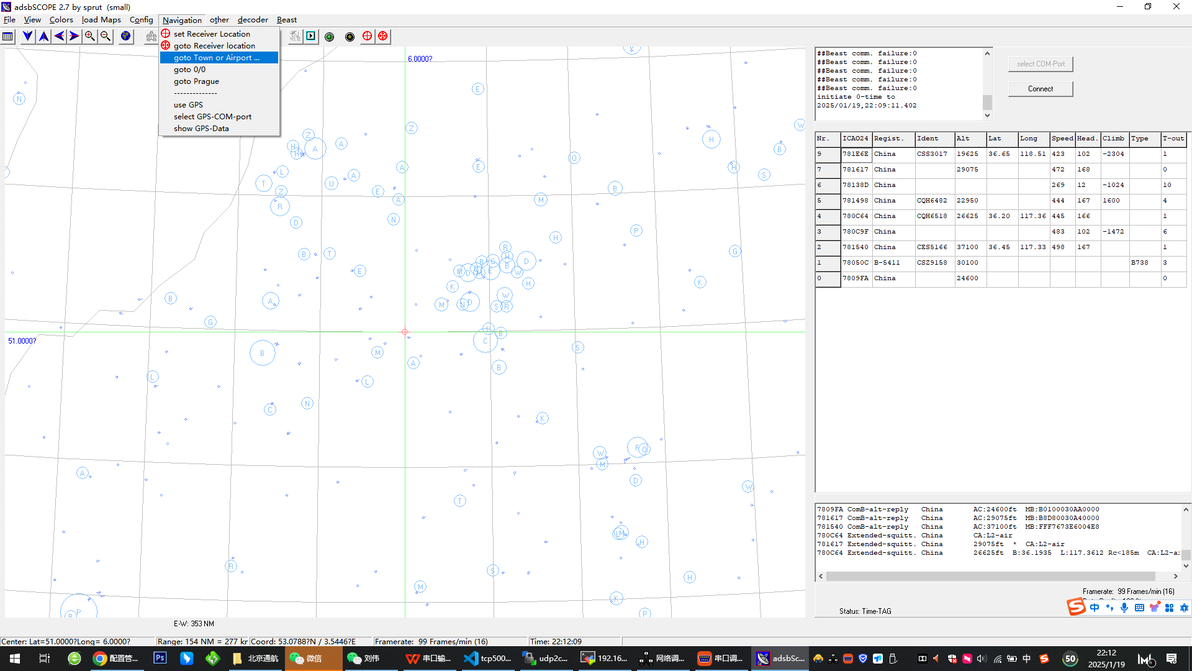

6、选择菜单Navigation中的goto Town or Airport...；
7、在弹出的窗口里Towns下面的输入框里输入最近的城市或机场英文名称，然后在下面的查询列表里选择该城市或机场，点击右上角的关闭；
8、此时显示软件能够正常显示飞机位置。
九、ADS-B天线

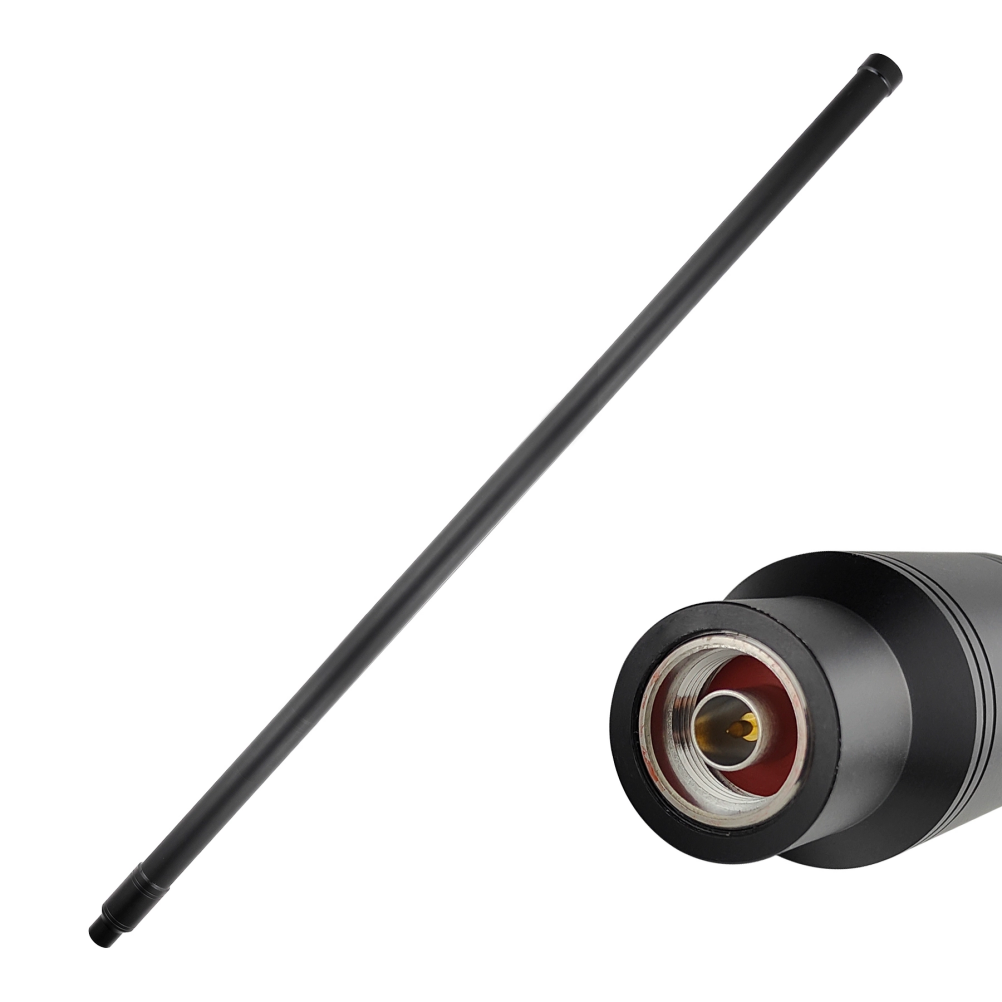

一款专用于 ADS-B 频率的室外全向天线。采用双面密封防水处理，具备防水、抗晒、耐寒等特性。天线坚固耐用且防腐蚀，能够有效保护内部阵子，适用于各类环境。天线内部采用纯铜回路阵子，性能稳定、增益高、低驻波、频带宽，阻抗精准匹配，通讯距离更远。同时，还采用了纯铜高端接头，信号损耗低。
天线参数：
安装方式:
天线应尽量安装到空旷、周边没有高大障碍物遮挡的位置。需要有一定的安装高度，高度越高信号接收效果越好。
天线应垂直安装，确保其接收信号的极化方式与飞机发射信号的极化方式相匹配，这样可以获得最佳的接收效果。

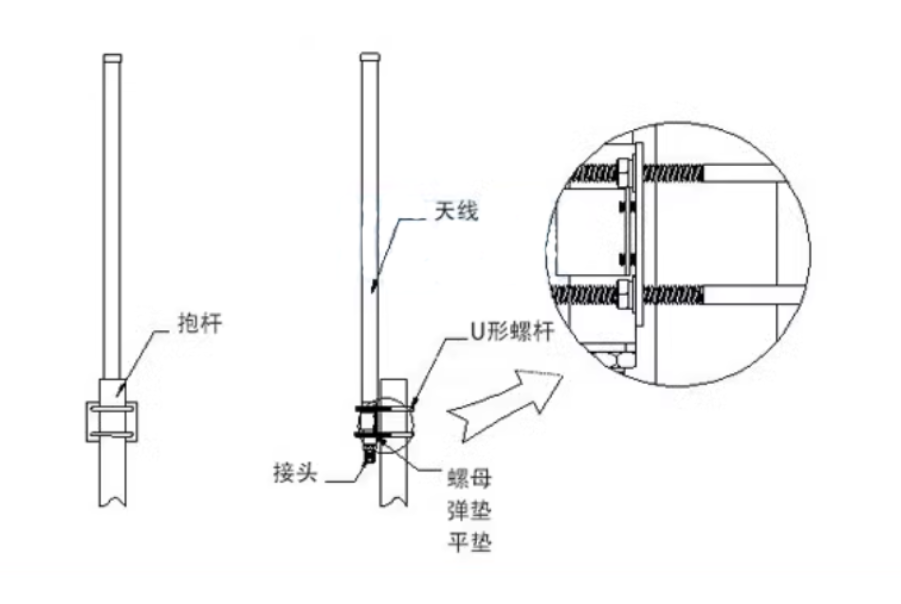

抱杆安装，抱杆直径Φ30~Ф60mm可选，优选Φ50mm。安装方式如图：

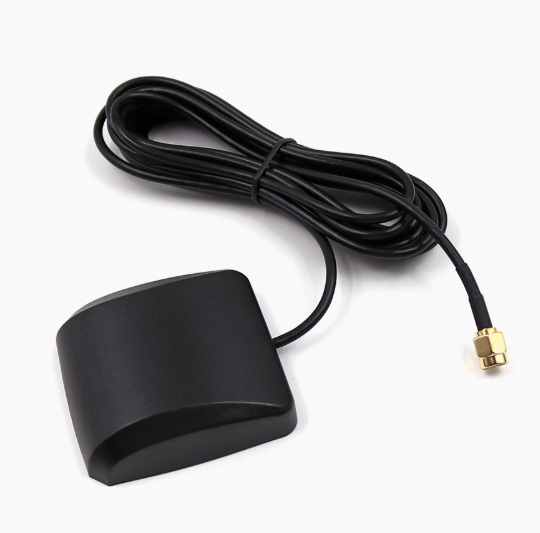

十、GNSS天线
技术参数：
十一、订制
产品自主可控，支持各种订制：包括外观、logo、软件、硬件、性能、功能等，详询销售。
十二、为什么选择我们
产品种类齐全，可覆盖用户对不同级别ADS-B地面站系统的需求。
产品安装使用简单，没有复杂的配置，也没有对技术和业务很高要求，简单易用。
售后服务完善，可为用户提供ADS-B产品和业务的技术支持，帮助用户更好的使用产品以达到用户的使用目的。
可提供后期对设备的远程升级，协助用户更好的使用最新的产品功能。
产品自主研发，可按照用户需求进行各种订制：包括外观、logo、软件、硬件、性能、功能等。
