单节锂电池升压5V应用方案：SL4011

在便携式电子设备中，单节锂电池（标称电压3.7V，满电4.2V）因其能量密度高、体积小巧而被广泛采用。然而，大量外围功能模块——如USB供电接口、传感器阵列、音频编解码器、无线通信模组等——均需要稳定的5V电源轨。如何将锂电池从3.0V～4.2V的宽幅变化电压高效、稳定地提升至5V，是硬件工程师在电源链设计中频繁面对的问题。

SL4011作为一款高功率异步升压转换器，凭借其宽输入范围、高集成度和完善的控制策略，为单节锂电升压5V的应用场景提供了一个值得关注的解决方案。

一、宽输入电压范围：从容应对电池全放电周期

SL4011的输入电压范围为2.7V至12V。对于单节锂电池而言，这一范围意味着从满电4.2V到放电末期的3.0V甚至更低，芯片均能维持正常工作。传统升压方案在电池电压跌落时往往因输入不足而提前退出升压状态，导致电池容量无法充分利用；SL4011的宽输入特性则有效延展了电池的有效放电区间，让每一毫安时的容量都得到发挥。

同时，2.7V的启动阈值也意味着该芯片能够兼容多种低压输入源——不仅仅是锂电池，还包括USB 5V供电、两节镍氢电池串联等场景。这种跨平台的输入兼容性，使得同一颗芯片可以覆盖不同电芯配置的产品线，降低了BOM的版本管理成本。

二、高效率与灵活的控制策略

SL4011内部集成了一颗22mΩ的低阻抗功率开关管。低导通电阻意味着开关损耗的有效控制，这是实现高效率转换的物理基础。在典型应用条件下，该芯片的转换效率可达94%。

在控制策略上，SL4011工作在500kHz的固定开关频率。这一频率在电感体积与开关损耗之间取得了较好的平衡——既不至于因频率过低而需要大体积电感，也不至于因频率过高而加剧开关损耗和EMI问题。

值得关注的是，SL4011在轻载条件下会自动切换至PFM（脉冲频率调制）模式。这意味着当输出负载较小时（例如设备待机或轻负载运行），芯片通过降低开关频率来减少开关损耗，从而提升轻载效率。对于以电池供电、大量时间处于待机或低功耗状态的便携设备而言，这一特性对延长整机续航时间具有实际意义。

此外，SL4011支持两种不同的tr/tf（上升沿/下降沿）模式：当SS/EMI引脚仅外接电容时，开关边沿较陡，效率更高；当该引脚同时并联330kΩ电阻到地时，开关边沿放缓，有助于改善EMI表现。这一设计赋予了设计人员在效率与电磁兼容性之间进行权衡的灵活性——对于对辐射敏感的设备（如带有无线通信功能的便携音箱），可以选择放缓边沿以降低干扰；对于追求极致效率的应用，则可以选择陡峭边沿以最大化转换效率。

三、全面的保护机制：从芯片到电池的安全保障

SL4011内置了多重保护机制，覆盖了升压转换器可能面临的主要异常工况。

逐周期过流限制是其中最关键的一环。芯片通过ILIM引脚外接电阻可编程设定峰值电流限值（最高10A）。一旦开关电流触及设定阈值，低侧功率管将立即关断，防止因突发性大电流尖峰导致芯片损坏。这一机制对于单节锂电池升压5V的场景尤为重要——当输出端发生短路或负载突变时，逐周期限流能够迅速响应，将故障能量限制在安全范围内。

输出过压保护（OVP）的阈值为13V。当反馈环路异常或外部元件失效导致输出电压异常攀升时，芯片将停止开关动作，直至输出电压回落到安全范围。对于5V输出的应用场景，13V的过压阈值提供了充足的保护裕量。

欠压锁定（UVLO）功能则同时覆盖了VIN端和VCC端。当输入电压低于设定阈值时，芯片自动关闭，防止在低电压下电路工作异常；同时也避免锂电池因过度放电而损坏。

热关断保护的阈值为150℃，迟滞20℃。当芯片内部结温超过150℃时，芯片停止工作，直至温度回落至130℃后重新启动。对于紧凑型便携设备中散热条件受限的场景，这一机制提供了可靠的热安全保障。

四、设计便利性与国产化优势

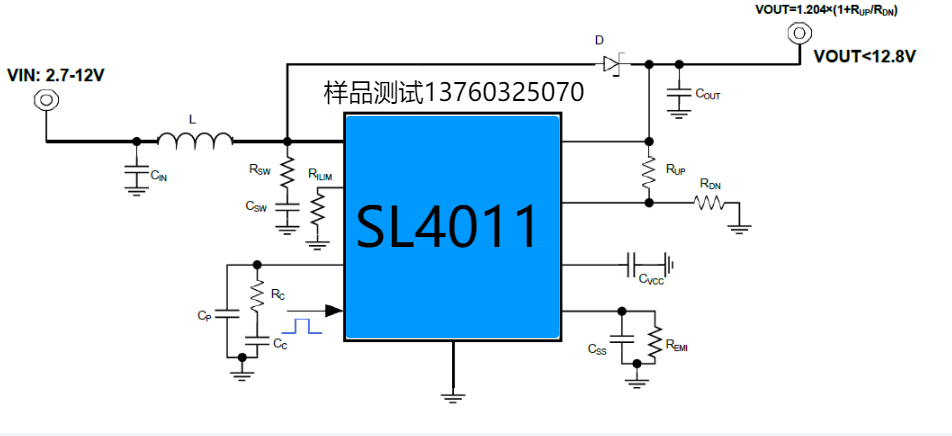

从外围电路复杂度来看，SL4011采用了高度集成化的设计思路。内置功率开关管意味着无需外置MOSFET；可编程软启动功能则通过SS/EMI引脚外接一只电容即可实现，有效抑制了启动瞬间的浪涌电流。此外，COMP引脚的环路补偿网络采用典型值（RC=56kΩ、CC=3.3nF、CP=47pF）即可覆盖大部分应用场景。

SL4011采用ESOP8封装。背部的散热片通过PCB表面的露铜区域和过孔与背面大面积地平面连接，有效提升了散热能力——这对于在紧凑布板空间中运行大电流升压转换器而言，是一个不可忽视的散热设计考量。

作为森利威尔（Senliwell）推出的一款升压转换器，SL4011在功能与性能上对标了国际主流厂商的同类型产品。对于需要兼顾性能、成本与供应链安全的电源设计项目而言，SL4011提供了一个具有竞争力的国产化选项。

五、典型应用场景

在单节锂电池升压5V的框架下，SL4011适用于以下典型设备类型：

- 便携式音频设备：无线音箱、拉杆音箱、便携式音箱等，需要将锂电池电压提升至5V为音频编解码器或前置放大器供电。

- 移动电源与充电设备：作为升压前端，将单节锂电池电压提升至5V输出，为后续的充电管理或USB输出提供稳定的电源总线。

- USB Type-C电源传输：在需要5V供电的USB PD应用中提供升压级。

- POS机终端与平板电脑：为系统内部的5V电源轨提供稳定的升压来源。

- 无刷电机与电推剪发器：在需要5V驱动逻辑或传感器供电的场景中作为前置升压级。

SL4011针对单节锂电池升压5V的应用场景，在输入电压范围、转换效率、保护机制和设计便利性等维度上提供了较为均衡的技术方案。其宽输入范围覆盖了锂电池的完整放电周期，多种可编程特性（峰值电流限值、软启动时间、tr/tf模式）赋予了设计人员灵活的调优空间，而全面的保护机制则为系统的长期稳定运行提供了保障。对于正在为便携式设备选择升压方案的硬件工程师而言，SL4011是一个值得纳入评估范围的技术选项。
