TC4钛合金是我国国标体系下应用最广泛的α+β型钛合金，名义成分为Ti-6Al-4V，对应美标Grade 5、俄标BT6、英标IMI318、德标TiA6V4，因综合性能均衡、产量占钛合金总量一半以上，素有"钛合金之王"之称。
一、成分与组织定位
TC4以钛为基体，主合金元素为铝6%（α稳定元素，提升高温强度与抗氧化性）和钒4%（β稳定元素，保证低温塑性与可焊性）；杂质控制严格：Fe≤0.30%、O≤0.20%、C≤0.08%、N≤0.05%、H≤0.015%，钛为余量。Al/V双元配合使合金在室温下形成α+β双相组织，β相变点约990℃，锻造与热处理通常控制在β相变点以下的925–950℃区间进行，以保证α相骨架+β转变组织的合理配比。
二、力学性能与物理特性
退火态是基础供货与选用状态，典型指标：抗拉强度≥895 MPa、屈服强度≥825 MPa、断后伸长率≥10%、断面收缩率≥25%、密度4.51 g/cm³，长期使用温度≤400℃，短时可达550℃。经固溶时效处理（910–940℃水淬+480–550℃时效）后，抗拉强度可推至1100 MPa级，但因淬透性限制，时效强化一般只用于截面≤25 mm的零件。
物理与化学层面，比强度约为钢的2.5倍、高强度钢的1.3倍以上；天然氧化膜使其在海水、氯化物、硝酸介质中耐蚀性媲美316L不锈钢，仅在氢氟酸、浓盐酸中需防护；无磁、人体排异低，生物相容性获ISO 5832、ASTM F136等医疗标准覆盖；-196℃超低温仍保韧性，可覆盖深冷工况。
三、供应形式（重点）
TC4的商业化供应已覆盖几乎所有钛加工材形态，执行标准横跨GB/T、GJB、ASTM B348、AMS 4928等体系，主流形式如下：

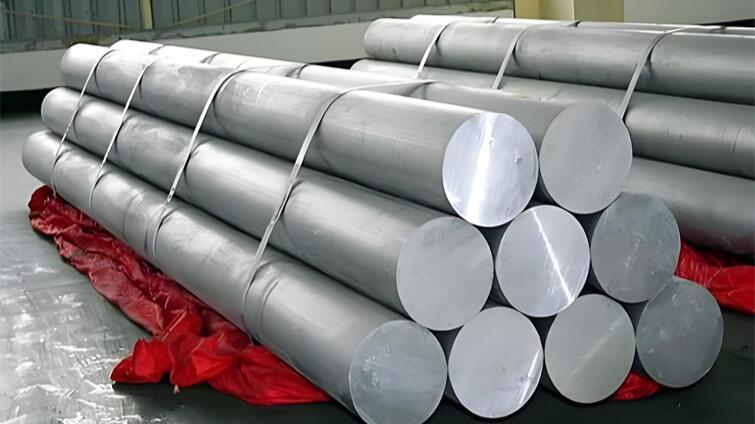

钛棒/锻棒：规格φ6–φ300 mm，分热加工态(R)、冷加工态(Y)、退火态(M)；其中φ10–50 mm热轧/锻制棒是航空紧固件、骨科螺钉的主力坯料，φ150以上多以钛饼、钛环配套航空发动机压气机盘。
钛板/板材：厚度1–50 mm，常规幅面1000×2000 mm、1500×6000 mm；其中δ1–6 mm冷轧退火板多用于钣金构件，超塑成形专用板受GJB 2921规范约束。
钛管：无缝管/焊管φ10–φ150 mm，海洋平台、化工换热器的常用形态。
钛丝/钛带：丝材φ1.0–φ5.0 mm，用于紧固件、编织网、医疗缝合锚；带材0.1–2.0 mm精密冷轧，用于波纹管、电极集流体。
饼/环/锻件：钛饼直径150–2000 mm、高35–500 mm；自由锻、模锻件按GJB 2744、HB 5432等航空规范交付，是风扇盘、压气机叶片、机身梁接头的直接毛坯。
3D打印粉末与SLM成形件：近年兴起的球形TC4粉末+选区激光熔融路线，适合复杂拓扑结构件小批交付。
💡 采购侧惯例：航空级订单通常追加超声波探伤+材质质保书，氢含量控到12 ppm、氧≤150 ppm为海绵钛级门槛。
四、典型应用
航空航天：发动机风扇/压气机盘与叶片、机身梁、接头、隔框、起落架承力件、紧固件，是波音空客及国产民机用量最大的钛牌号。
医疗植入：人工关节、骨板、牙科种植体、外科螺钉，依赖其生物相容+影像无伪影特性。
海洋与化工：海水淡化换热管、平台紧固、耐氯泵阀；化工耐腐蚀容器与密封环。
消费与运动：高端自行车架、高尔夫杆头、潜水器壳体等减重场景。
