长期以来，宽视角、高分辨率与大视角之间存在着根本性的信息带宽冲突，如同物理学中的“能量守恒定律”，让工程师们顾此失彼。

清华大学戴琼海院士团队在2026年发表于《Nature Photonics》的论文中，提出了Super-Snell Scanning Light-field Display（SSS-LiD）系统，用一块1080像素的普通显示屏实现了150度超宽视角、近480像素有效分辨率的高保真裸眼3D显示。与当前领先的商业光场显示方案Looking Glass相比，视角扩大了近3倍，分辨率提升了2.0至2.5倍。

DOI：https://doi.org/10.1038/s41566-026-01938-8

代码开源：https://github.com/chenyifan98/SSS-LiD_EIgene共同第一作者：Yifan Chen, Yunmin Zeng, Tao Yu

通讯作者：Jiamin Wu、Qionghai Dai

单位：清华大学 自动化系 / 北京信息科学与技术国家研究中心 / 脑与认知科学研究院 / IDG/麦戈文脑科学研究所 / 人工智能学院

光场显示的"不可能三角"

要理解SSS-LiD的突破，必须先理解光场显示领域长期存在的"不可能三角"：视角、空间分辨率和角分辨率三者之间存在着由空间带宽积（Space-Bandwidth Product）决定的硬约束。

简单来说，在像素总量固定的前提下，你不可能同时获得大视角和高分辨率——扩大视角意味着每个视角分到的像素更少，分辨率必然下降；反之，追求高分辨率就只能压缩视角。

SSS-LiD的光学创新

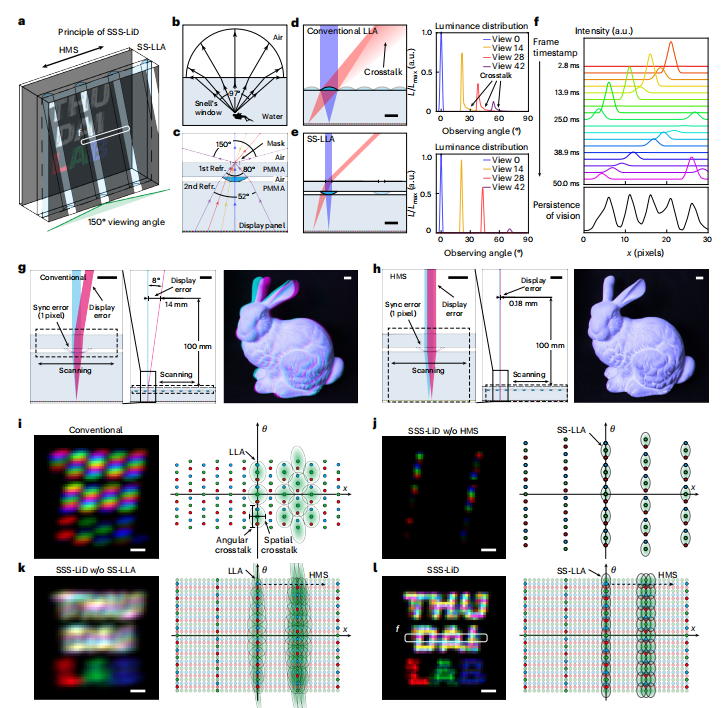

图 1 | SSS-LiD 的工作原理

SSS-LiD工作原理：

SSS-LiD受斯涅尔窗口效应启发，通过两次连续折射将150°的观看视角压缩映射到更小的物理范围内，同时通过将孔径置于透镜曲率中心来中和像差，实现了宽视角下的低串扰。HMS则将显示屏与SS-LLA作为刚性整体进行横向往复运动，并同步更新元素图像，利用视觉暂留效应将不同时刻的画面整合为高分辨率图像，同时它对同步误差高度容忍，仅产生轻微平移而非旋转畸变。

两者协同：SS-LLA保证了宽视角与低串扰，HMS提供了高空间采样率，最终系统在150°视角内实现了等效480像素的3D投影

具体结构出人意料地简洁：一个平凸柱透镜阵列、一层光刻掩膜（mask）、以及几片聚甲基丙烯酸甲酯（PMMA）塑料片。光线从显示屏发出后，首先穿过透镜的平面侧进入高折射率介质（n≈1.56），然后在透镜与PMMA片的界面发生第一次折射（从高折射率到低折射率），最后在PMMA片与空气的界面发生第二次折射（再次从高折射率到低折射率）。

核心光学创新——超斯涅尔柱透镜阵列（SS-LLA）——本质上是对斯涅尔窗口效应的逆向工程。

SS-LLA由平凸透镜阵列和光刻掩模组成，配合PMMA（聚甲基丙烯酸甲酯）隔层。关键设计在于将孔径置于倒透镜表面曲率中心位置，这一布局抵消了球差并建立了光学对称性，从根本上消除了传统LLA中劣化外围分辨率的彗差。

SS-LLA在整个视角范围内的最大RMS光斑半径仅约6微米，远小于RGB子像素60微米的宽度——这意味着像差已不再是串扰的主要限制因素。

SSS-LiD的第二项核心创新——整体机械扫描（HMS）

HMS的颠覆性在于将显示面板和SS-LLA固定为一个刚性整体，由线性电机驱动整个模块以161mm/s的恒定速度横向扫描。显示内容同步刷新，人眼利用视觉暂留效应将不同时间获取的图像自然叠加。从信息论角度，这相当于在50ms的时间窗口内（18帧@360Hz），同一块屏幕在多个空间位置提供不同的采样信息，通过时间复用补充了空间分辨率。

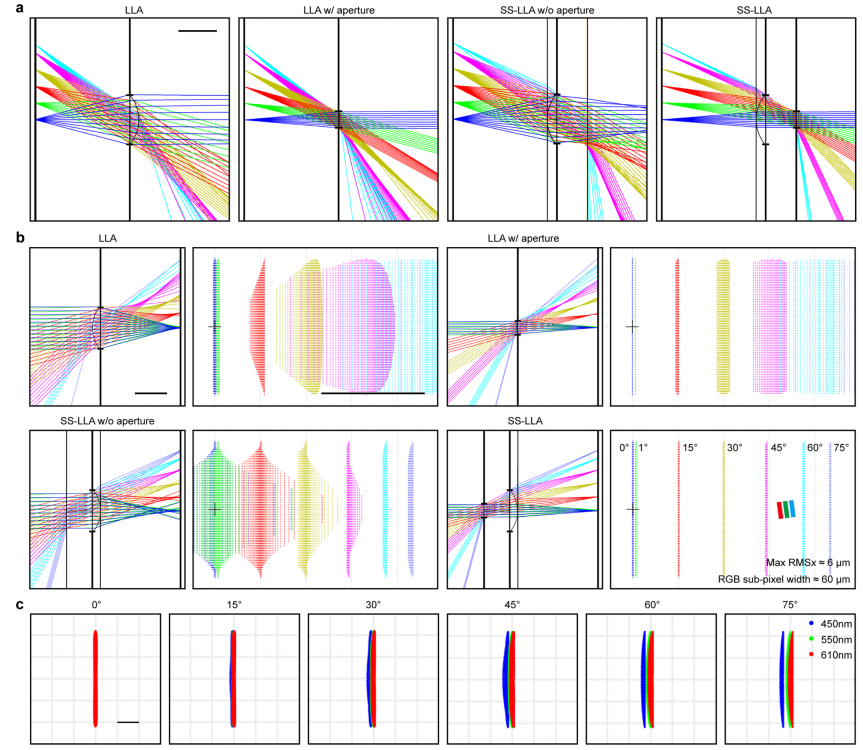

扩展数据图 1 | SS-LLA 的光学性能分析

从原型到产品：距离还有多远？

SSS-LiD原型系统采用了一块15.6英寸、1080×1920分辨率、360Hz刷新率的BOE显示面板，配合定制SS-LLA和高精度线性电机（TOYO LTF2-45，加速度15000mm/s²，行程78.5mm）。在0.55m观察距离处，系统实现了150度有效视角和接近480p的等效分辨率，串扰在整个范围内低于3%。

与商业标杆Looking Glass 32英寸光场显示器的对比实验（统一为1920×1080等效像素）显示，SSS-LiD的视角约为前者的3倍，水平和垂直有效分辨率提升2.0至2.5倍，且伪影更少、细节更清晰。扩展数据图9的MTF曲线对比尤为直观：在0度和30度观察角，SSS-LiD的调制传递函数全面高于Looking Glass，且在高空间频率处的衰减更为平缓。

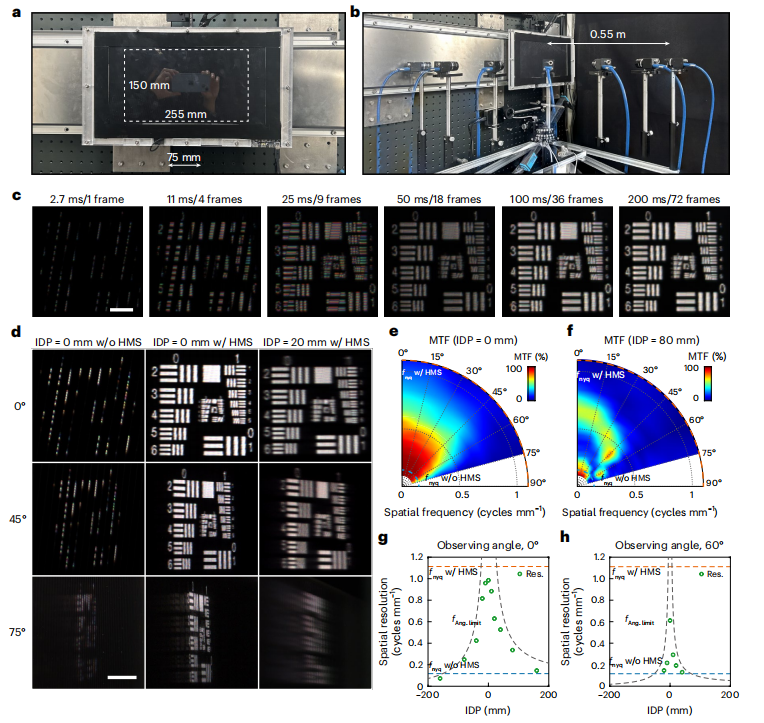

图 2 | SSS-LiD 的系统结构及分辨率评估

当前系统的几项关键局限：

运动学约束。HMS要求显示内容与扫描结构之间存在相对速度，如果内容本身的横向移动速度接近扫描速度（161mm/s），相对运动条件被破坏，内容无法正确显示。对于150mm显示宽度的屏幕，这意味着内容移动速度的上限约为1.07屏幕宽度/秒——在大多数静态或慢动态场景中不构成问题，但对高速运动的3D内容可能产生限制。

方向反转瞬态。往复运动必然涉及周期性的方向反转，期间22ms的黑屏用于防止非均匀运动阶段的光强错误累积。这导致轻微的瞬态闪烁，需要通过优化运动曲线和采用更高动态响应的电机来压缩。

亮度折损。SS-LLA的光通量相比传统LLA降低8.6倍，但论文指出4W背光功率已足以在正常室内照明（180lux）下清晰观察。考虑到商业15.6英寸高性能LCD的典型功耗约25W，亮度提升仍有充分余量。

长期机械可靠性。原型系统已在12个月实验期内保持稳定，但商业化需要工业级组件和优化的控制算法来确保长期运行的结构完整性和对准精度。

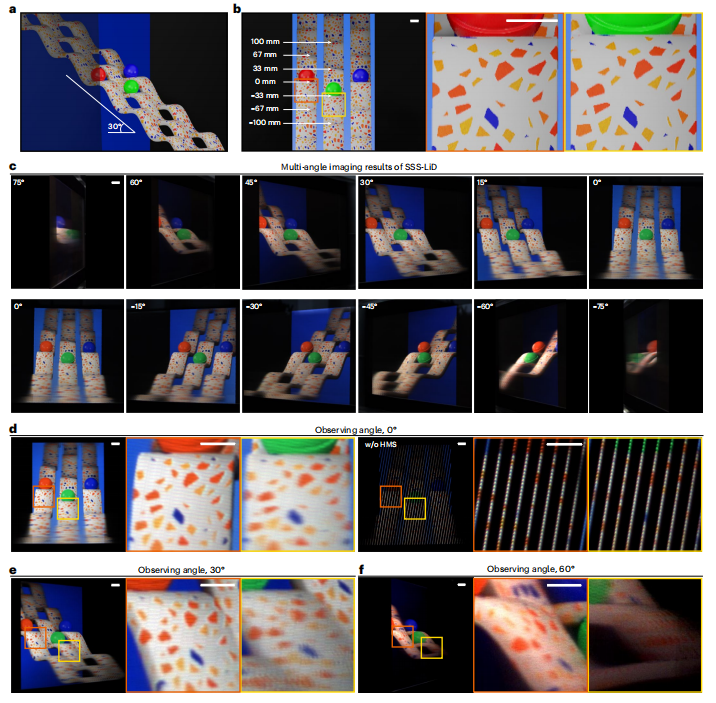

图 3 | SSS-LiD 在三维场景上的实验验证

MTF测量揭示了系统的深度-视角-分辨率三维特性。在显示屏平面（IDP=0mm），分辨率最高；随着内容远离屏幕平面，分辨率逐渐下降，这与光场显示的理论预期一致。中心视角（0度）的景深（DOF）最大，向边缘视角移动时DOF逐渐减小，但即使在75度的极端视角，系统仍保持可观的有效景深。

在光学成像、无线通信、雷达探测等众多领域，都面临类似的带宽权衡困境——给定物理资源，如何在多个性能维度间最优分配？SSS-LiD的答案是：不要在一个维度上死磕，而是通过物理结构的创新重构维度之间的关系。
