起亚狮铂拓界音响改装施工方案

一、方案概述

改装车型：起亚狮铂拓界

改装门店：贵阳元音改

适配曲风：流行人声、抒情、轻音乐、DJ、通俗金曲、综合杂食曲风兼顾

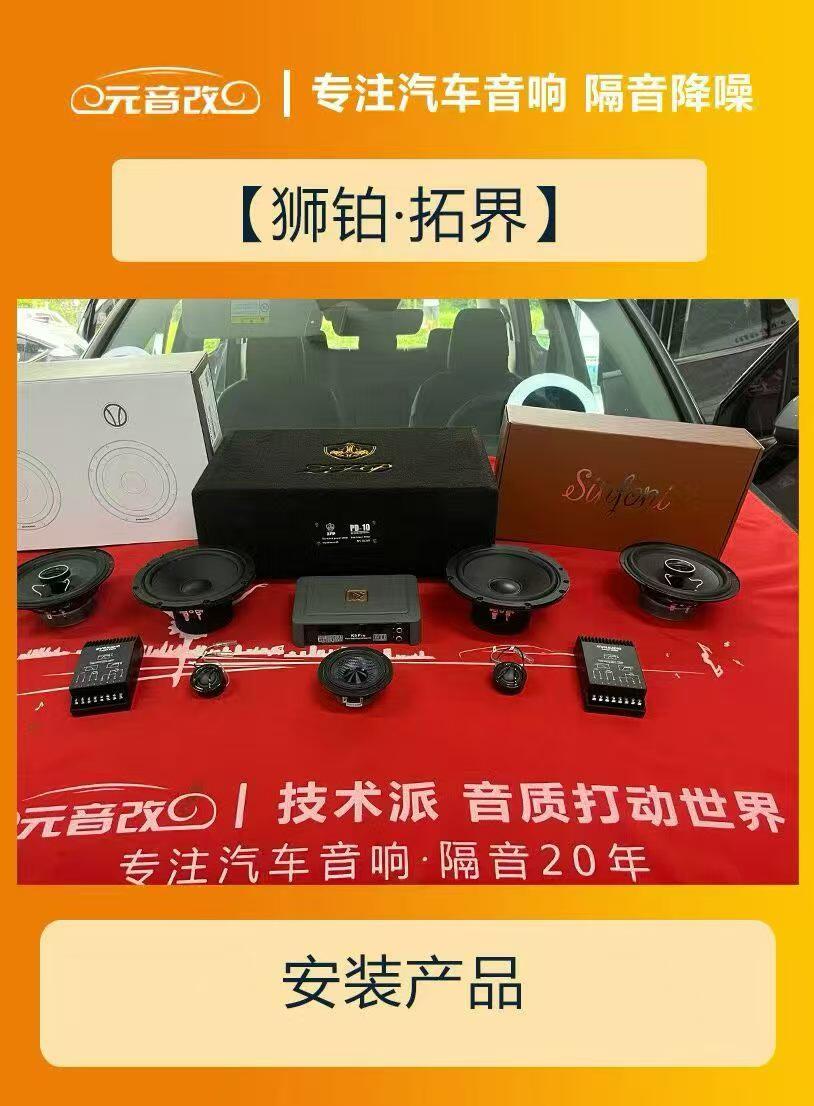

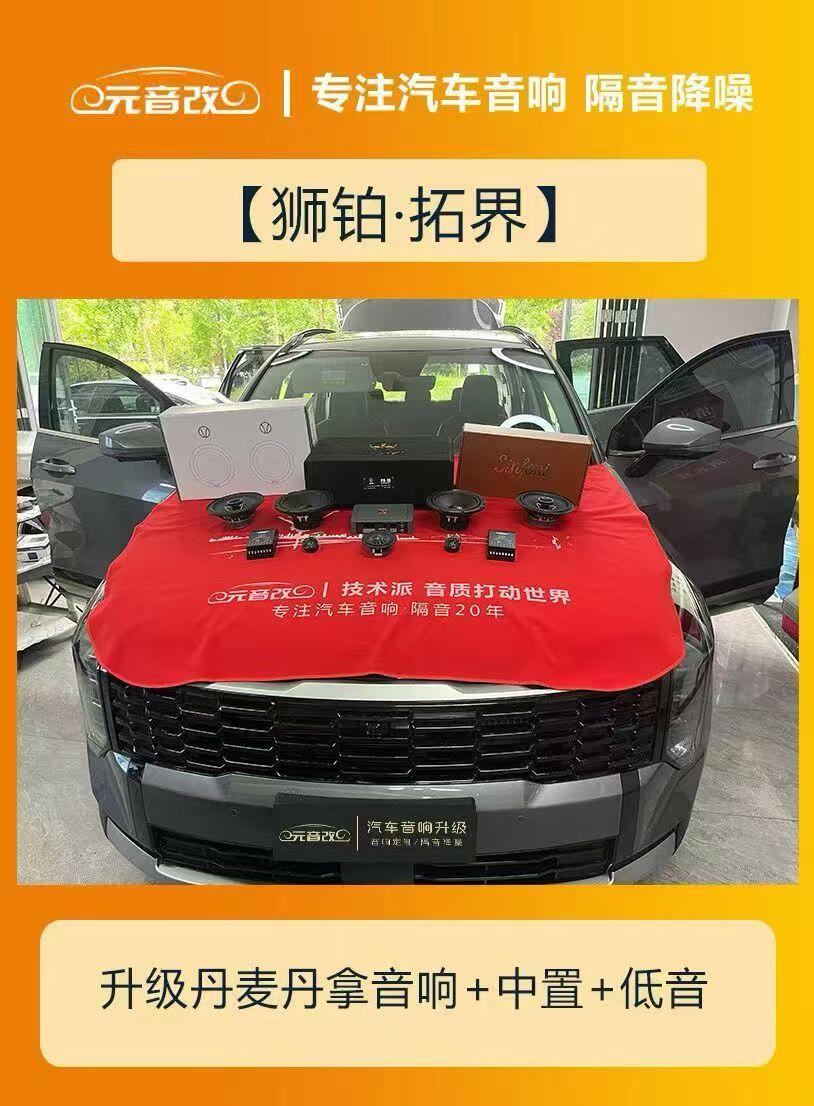

整套器材配置清单

安装位置 器材型号 产品作用说明

前声场（前门） 丹拿202 两分频套装 主声场核心，负责前排人声、乐器细节、高频通透度，打造精准舞台感

后声场（后门） 诗芬尼DS602 同轴喇叭 补充后排环绕声场，衔接前后音色，兼顾后排乘坐聆听体验

仪表台中置 阿尔派中置喇叭 收拢声场居中，优化驾驶位人声结像，拓宽声场宽度，改善原车声场发散问题

音频处理 卓梦DSP处理器 调校延时、分频、EQ、相位，优化原车主机输出信号，统筹全车喇叭发声衔接

超低频补充 战斧趴趴超薄低音炮 补充原车缺失下潜低频，烘托氛围感，弥补门板喇叭低频不足

配套辅材 四门三层环保隔音、专用线束、防震垫圈、喇叭垫、热缩管、扎带、线材护套 稳固箱体、减少共振、保护线路、杜绝异响干扰音质

二、原车问题分析

1、原车普通6扬声器配置，单元素质一般，人声单薄、高频延伸不足，乐器细节缺失；

2、车门钣金单薄，行驶风噪、路噪易传入车内，门板空腔无合理隔音，喇叭工作时钣金共振，声音浑浊发闷；

3、无独立中置，声场偏向两侧，驾驶位人声定位松散，没有居中结像感；

4、原车主机推力有限，分频、延时无法自主调节，前后声场衔接断层，后排听感单薄；

5、原车无独立低音单元，低频下潜浅，大动态、氛围感欠缺，听DJ、大编制曲目力度不足。

三、各点位详细施工工艺

（一）四门三层隔音施工（配合喇叭安装基础）

1. 拆卸四门内饰门板，妥善拔下升降器、门锁、氛围灯各类插头，做好卡扣保护，避免拆装破损；清理门板钣金灰尘、残胶，保证粘贴面干爽整洁。

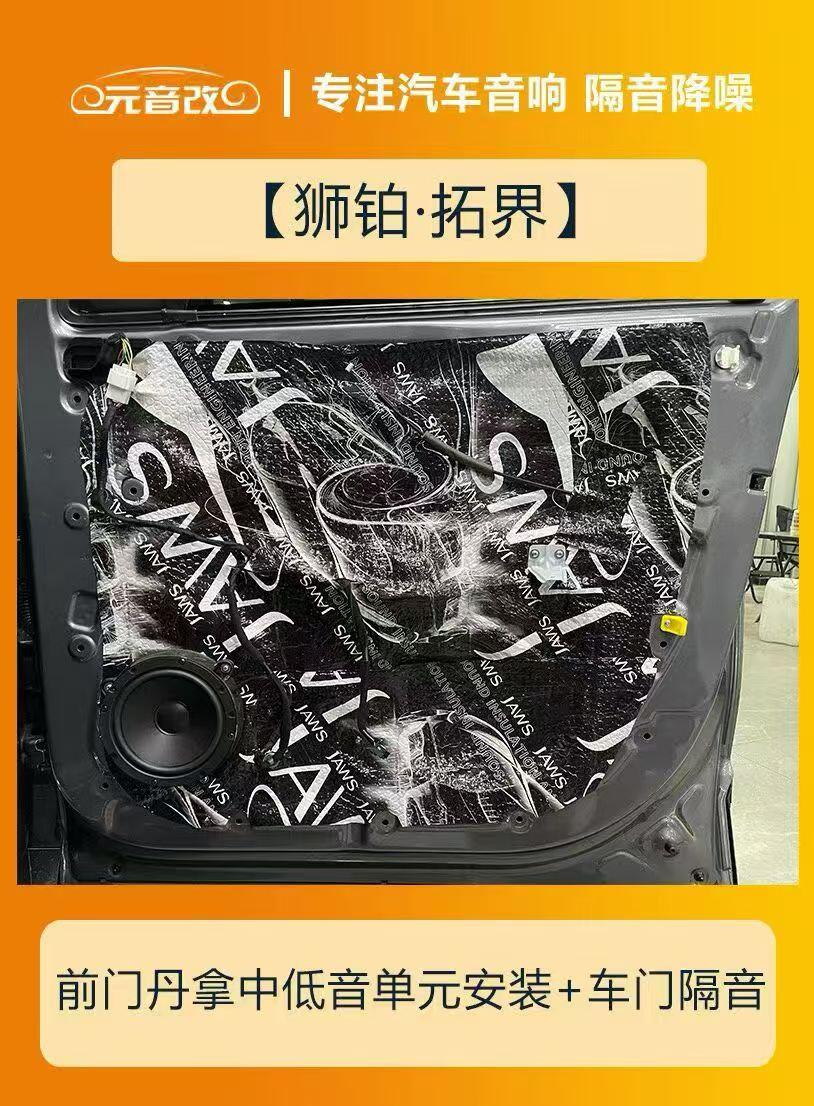

2. 内层止震层：门板内腔钣金铺设止震板，重点加固喇叭安装位、钣金弯折处、镂空区域，滚轮压实，抑制铁皮共振，为中低音打造密闭箱体环境。

3. 外层密封止震层：门板外层钣金整铺止震材料，封闭原车预留开孔，把车门空腔塑造成类箱体结构，减少漏音，提升中低音扎实度。

4. 门板饰板吸音层：内饰门板内侧粘贴高密度吸音棉，吸收门板内部反射杂音，弱化风噪传入，进一步优化车内静谧环境，让喇叭发声更干净。

（二）前声场：丹拿202两分频套装安装

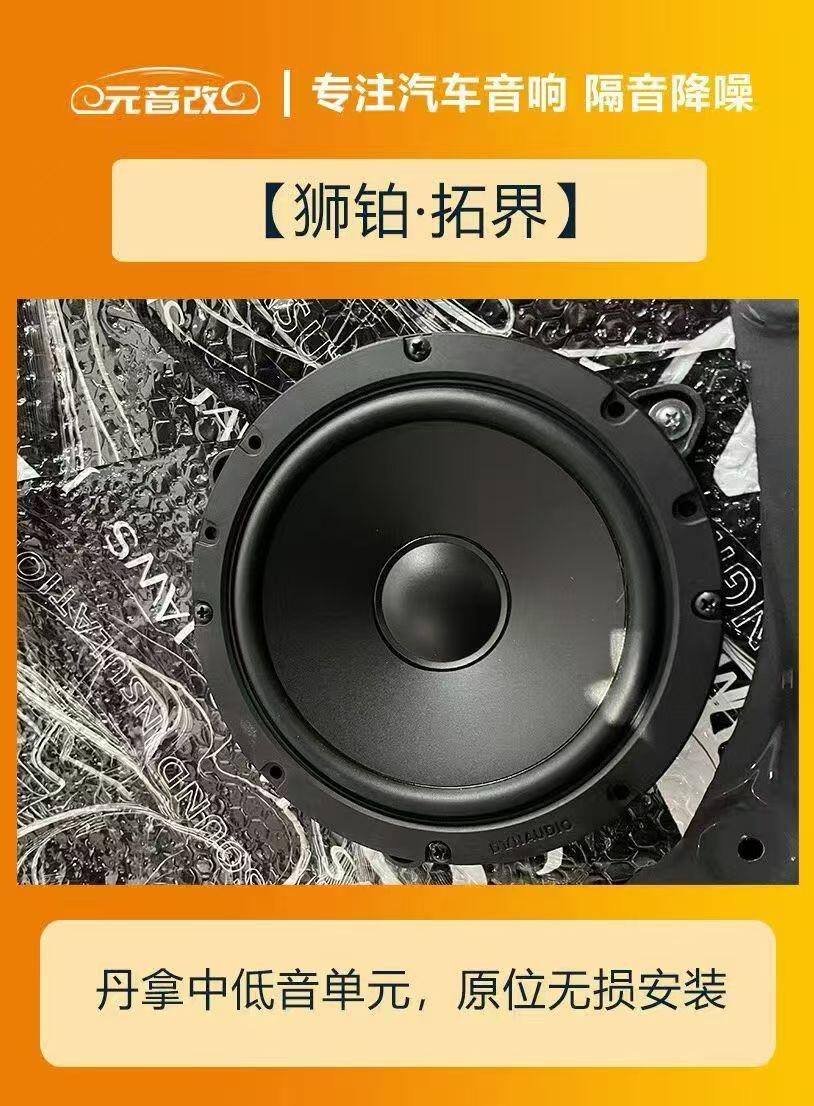

1. 前门原车喇叭位加装专用木质/塑料喇叭垫圈、防震胶圈，加装防水罩，原位固定丹拿202中低音单元，杜绝工作震动带来的门板异响；

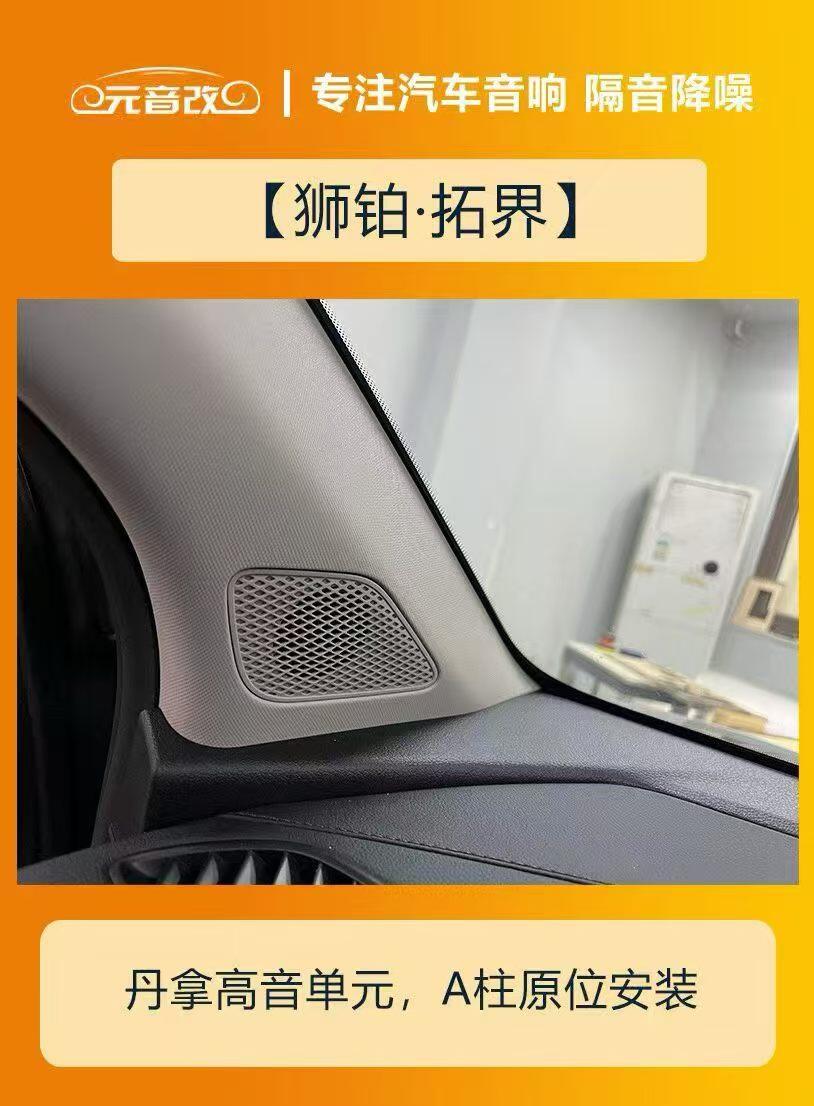

2. 丹拿高音单元根据原车结构，无损安装于前门A柱三角位/原车高音预留孔，保证高频传播角度开阔，减少遮挡；

3. 套装分频器固定于门板内侧空旷位置，做好减震包裹，线材规范走线、护套防护，避免和车窗升降线束干涉；分频器分别接驳主机DSP输出、高音、中低音，精准划分高低频段。

（三）后声场：诗芬尼DS602同轴喇叭安装

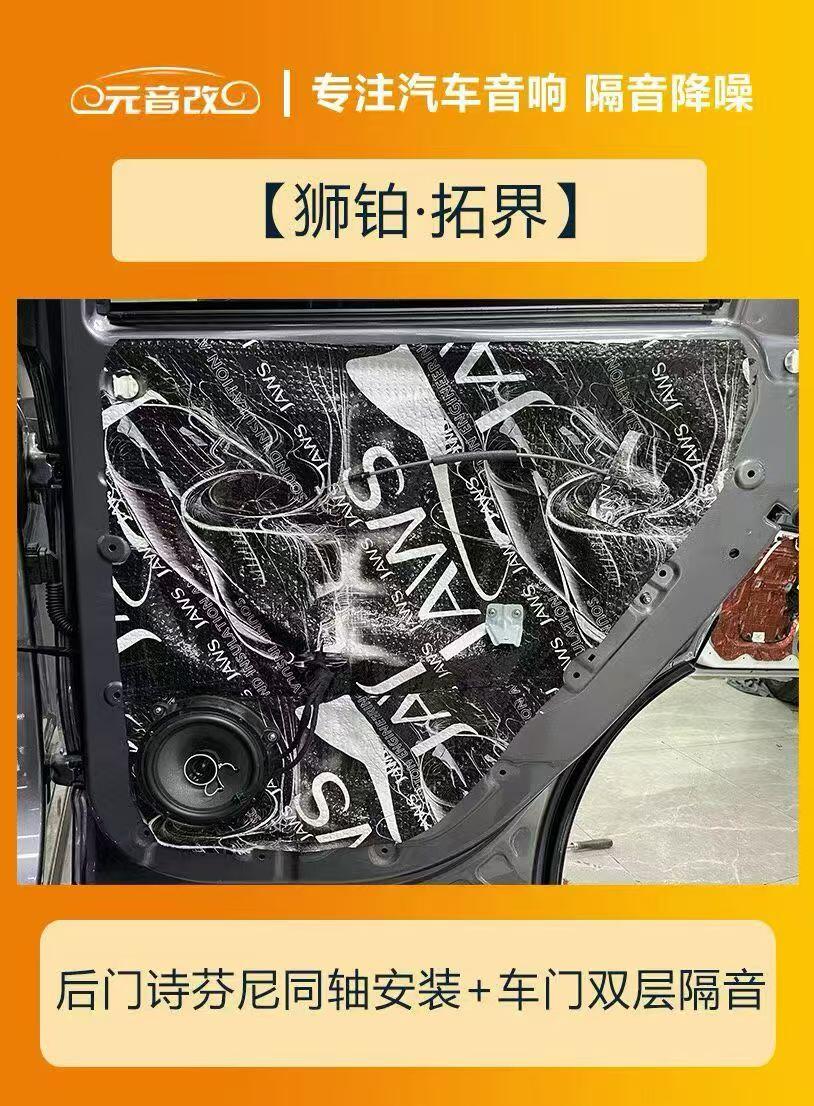

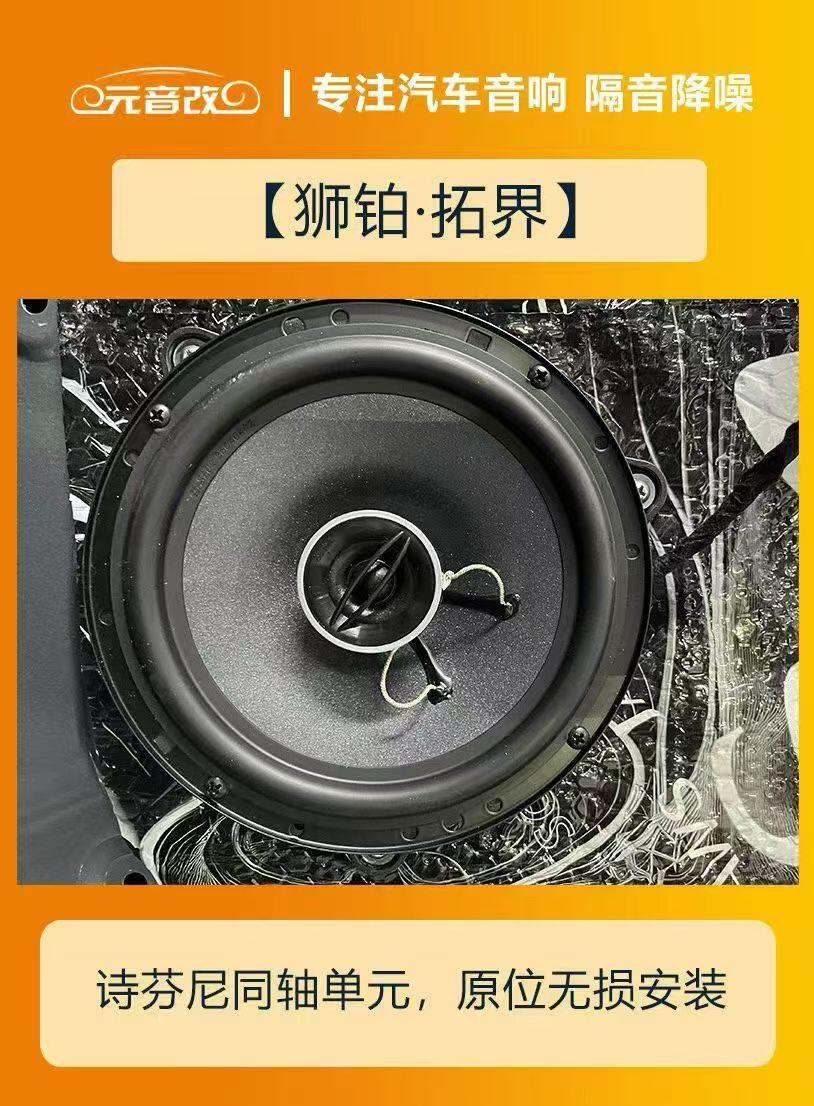

后门门板同步完成三层隔音处理，原车喇叭位加装垫圈、防震垫，原位换装诗芬尼DS602同轴喇叭，同轴单元高低音同轴输出，补足后排环绕，衔接前声场音色，让前后排声场过渡自然，后排听歌不会单薄空洞。

（四）仪表台阿尔派中置安装

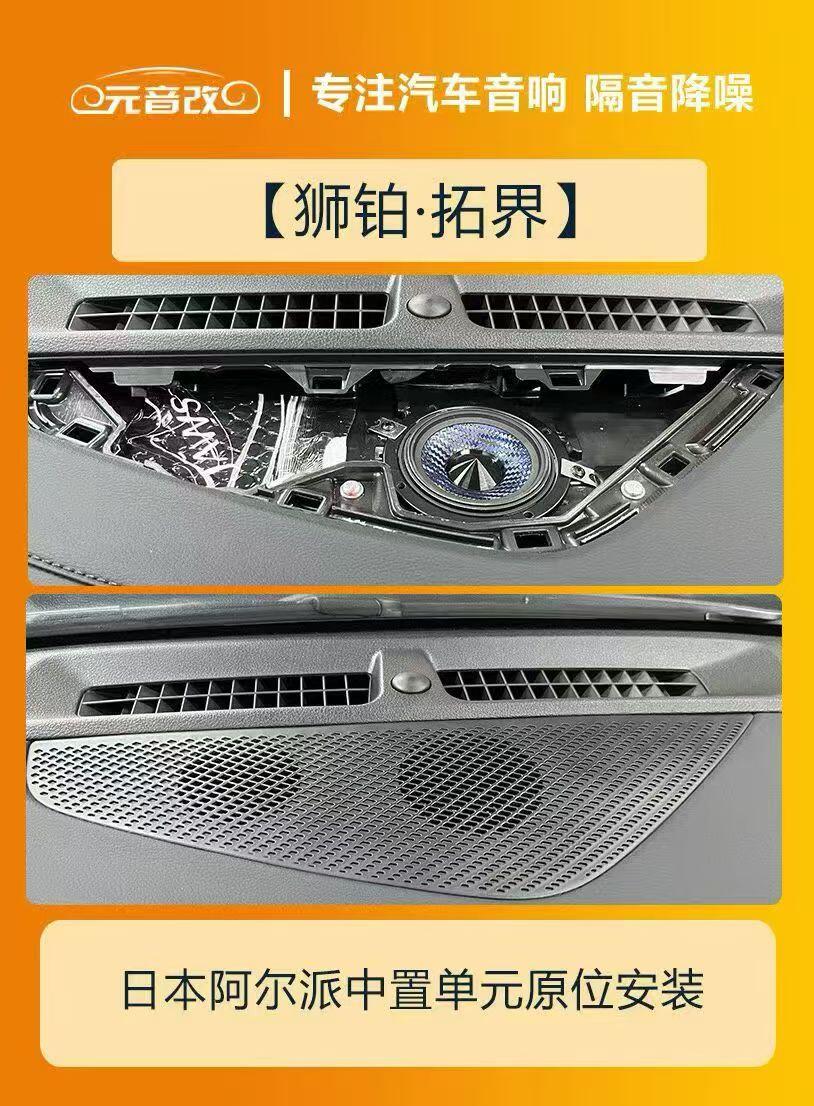

利用狮铂拓界仪表台中置预留空位，无损加装阿尔派中置喇叭，走线隐藏至中控内部接驳卓梦DSP对应声道；通过DSP单独调校中置音量、延时，收拢整体声场，让人声聚焦在中控台居中位置，提升前排声场立体感与定位感。

（五）卓梦DSP处理器安装与线路布局

1. 采用专车专用高转低线束对插原车主机，无损取音频信号，不破坏原车线路，保留原车所有中控功能；

2. 卓梦DSP选择座椅下方、后备箱侧边隐蔽位置固定，预留散热空间，做好防震处理；全车前后声场、中置、低音炮线材统一汇总接入DSP各输出声道，线路分束整理、护套包裹、规范固定，规避行车晃动造成的杂音、干扰。

3. DSP预留电脑调音端口，后期可根据车主听音喜好，现场调试延时、分频点、EQ均衡、相位、声道增益，匹配车内空间声学特性。

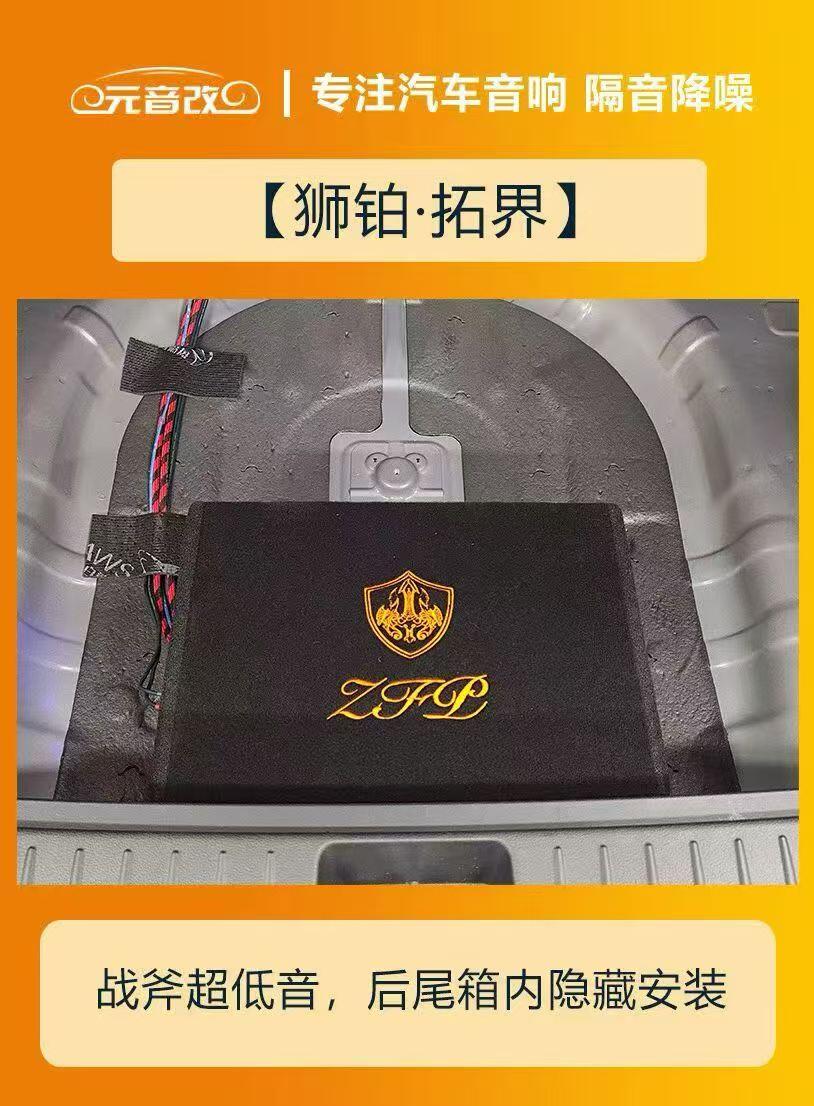

（六）战斧趴趴超薄低音炮安装

选用超薄趴趴炮，隐藏安装于前排座椅底部或者后备箱侧边，不占用常规储物空间；线材接驳DSP独立低音输出声道，通过DSP设置低通分频、增益、相位，衔接四门喇叭低频，补足浑厚下潜，增强音乐氛围感，动态更饱满。

四、系统调试思路（卓梦DSP调音方向）

1. 延时调校：以主驾驶位为聆听中心点，分别调校前后门、中置、低音的延时，修正车内空间距离差，让声舞台收拢于中控台前方；

2. 分频设置

- 前声场丹拿套装：高通分频合理设置，规避门板低频共振，保留通透中高频与扎实中低音；

- 后声场诗芬尼同轴：适度高通，作为辅助环绕，音量弱于前声场，避免抢主声场；

- 中置声道：增益适中，衔接左右前门人声，收拢结像；

- 战斧低音炮：低通分频和前门中低音衔接，优化相位，让低频和四门喇叭融合不脱节；

3. EQ均衡微调：衰减易共振频段，优化中频人声厚度、高频通透度，根据流行、抒情、DJ不同曲风预留多组调音预设；

4. 相位检测：全车喇叭逐一核对相位，防止声音抵消，保证各单元发声协同。

五、方案效果总结

1、前声场丹拿202作为核心，人声温润通透、乐器细节丰富，前排拥有优秀的声场定位，听歌层次感突出；

2、后门诗芬尼DS602补足环绕，兼顾后排驾乘人员聆听感受，前后声场过渡顺滑；

3、阿尔派中置收拢声场居中，改善原车声音发散问题，驾驶位人声结像更精准；

4、卓梦DSP统筹全车信号，优化原车主机短板，通过专业调音适配车内空间，让各喇叭衔接更协调；

5、战斧超薄趴趴炮补充低频下潜，氛围感更强，搭配四门隔音抑制共振与路噪，整体声场干净饱满，兼顾人声解析与动态低频，适配多数日常听歌风格；整套无损升级，保留原车中控、倒车、车机所有原有功能。

六、施工注意事项

1、拆装门板、中控全程使用专用撬板，保护原车卡扣、内饰、线束，避免刮擦破损；

2、隔音材料选用环保丁基胶材质，无异味，施工避开排水孔、升降轨道，不影响车门正常使用；

3、所有线材走线规整，护套、扎带固定，远离高温、活动部件，杜绝异响、电流干扰；

4、安装完毕后逐项测试车窗升降、车门开关、车机功能、喇叭
