一、测量方案
1.1 实验设备与材料
1.2 传感器选型

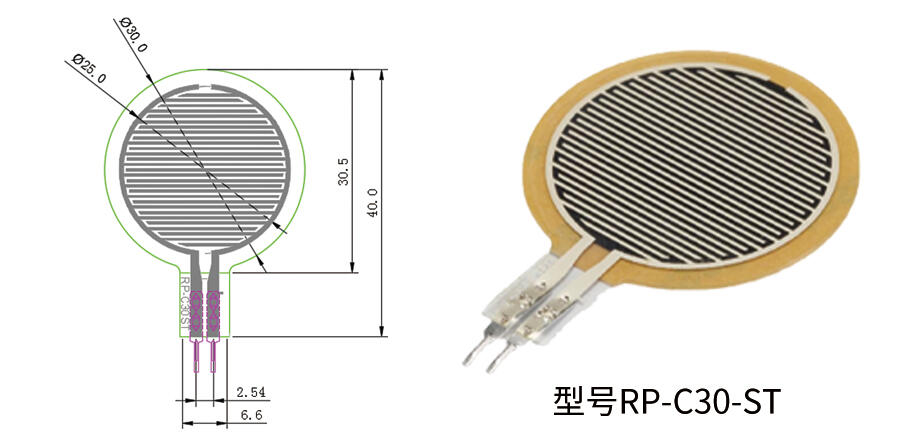

传感器规格
RP-C30-ST 薄膜压力传感器为电阻式压力传感器，压力范围 20g ~ 20Kg。其核心特性包括：
• 响应时间：<1ms，响应速度快
• 工作温度：-40°C ~ +85°C
• 厚度：0.45mm，柔性，可贴合曲面结构
• 耐久性：100万次以上（1Kg力柔性按压）
应用特性分析
• 成年人体重通常在 50~100kg 之间。人体坐姿状态下，约 75% 的体重通过臀部传递到坐垫（剩余由大腿和背部承担）。本次采用 9 传感器阵列分摊坐垫受力，理论单传感器平均受力约 75kg × 75% ÷ 9 = 6.25kg。但实际坐姿受力为非均匀分布，坐骨结节区域为核心承压区，峰值压力可达人体体重的 30%~40%。
• 本实验通过 CMCU-05B 直接采集 9 通道传感器 AD 值，获取坐垫表面压力分布特征，用于后续姿态识别分析。
• 扩展性：若需适配大体重测试场景，可选用更高量程的传感器或大面积密集度的传感器。
1.3 传感器布局设计

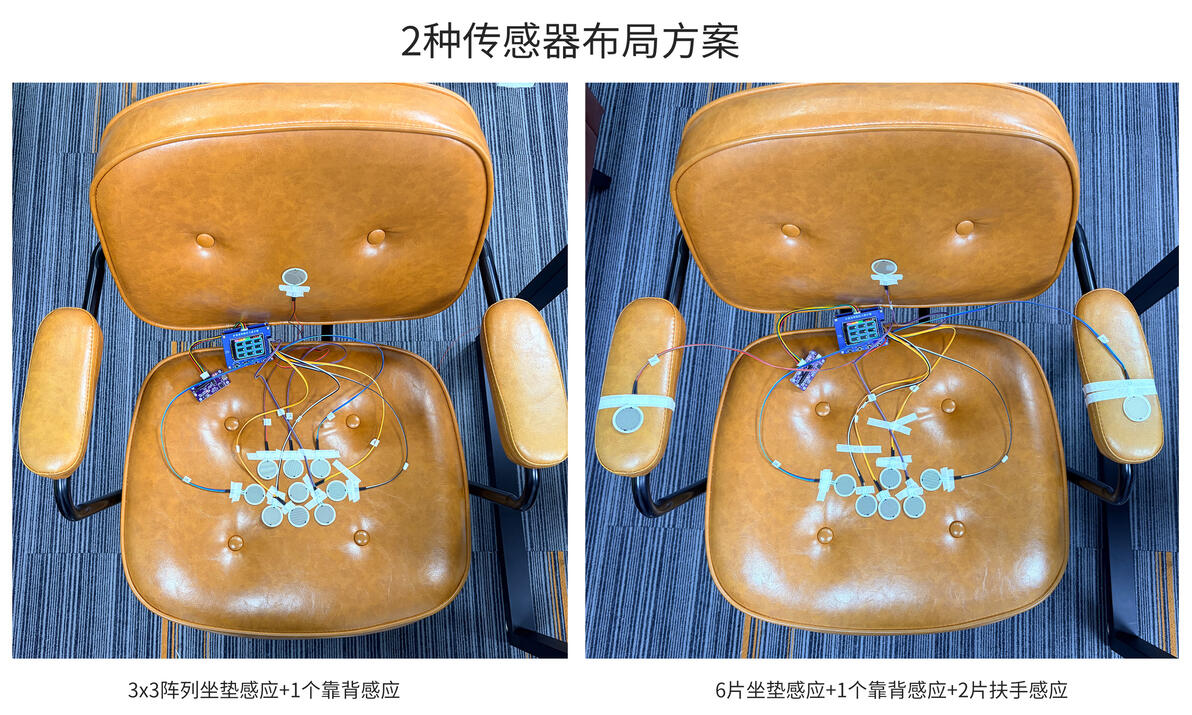

结合人体坐姿压力分布特性，根据想要测量的区域布置传感器位置，此次实验我们采用了以下两种布局方案。下文重点阐述方案一：坐垫 3×3 阵列共 9 片传感器、靠背增设1 片传感器的组合布局。
坐垫区域采用9片RP-C30-ST传感器，按3×3网格方式均匀布置，重点覆盖人体双侧坐骨结节及周边核心承压软组织区域。该布局可精准采集坐垫核心受力数据，同时合理控制传感器数量，节省成本，如果资金充足，可以布置更多传感器，大密集度的压力传感器也是由多片单点传感器组成的。
本次实验在座椅靠背设有1片压力传感器，用于靠背压力采集，是另外搭配了单通道采集板独立采集靠背压力数据，实现坐垫、靠背压力的同步检测分析。
1.4 采集系统（CMCU-05B采集器 + 无线透传模块）

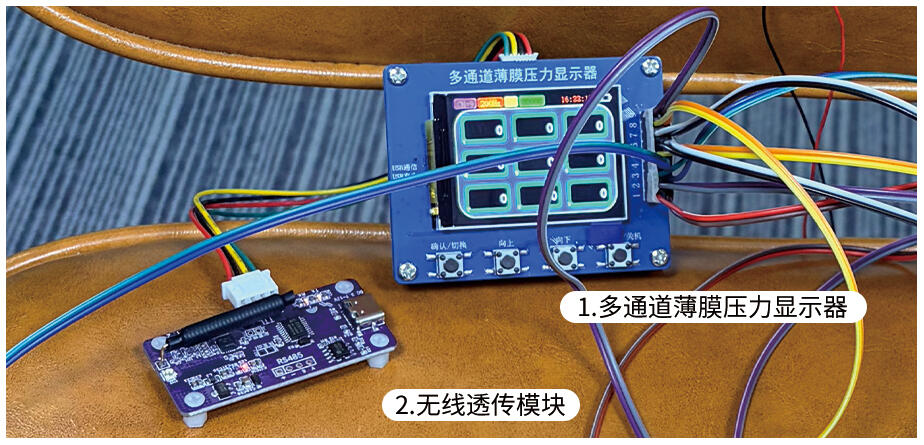

本实验采用CMCU-05B多通道薄膜压力显示器搭配无线透传模块，可以将数据无线传输到电脑端。
CMCU-05B是一款带屏幕的9通道薄膜压力传感器检测仪，内置电池，可以实时显示9个通道的压力数据、压力分布曲线，也可以连接电脑同时、存储数据。

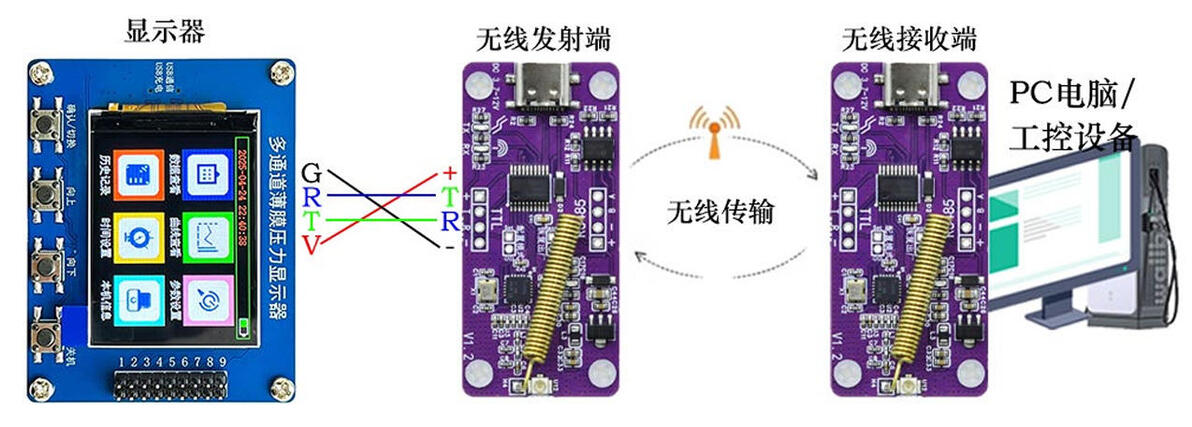

考虑到座椅测试中传感器数量较多、布线复杂，本方案搭配了一套RS485无线透传模块，用于采集仪与上位机之间的无线数据传输，同时避免线缆对测试者活动的限制。该模块支持无线一对多组网，在多测试点或多测试组的场景中很实用。
1.5 数据采集与处理
采集流程：
9片RP-C30-ST传感器（3×3阵列） ↓
CMCU-05B多通道薄膜压力采集仪（同步采集） ↓
无线透传板（串口→无线传输） ↓
上位机软件（实时显示压力云图 + 压力曲线图）
二、实验过程
本文主要讲解方案一的实验流程与数据解读，想看两个方案的现场实操的朋友，可跳转 B 站视频：
2.1 实验前准备
1. 传感器粘贴：将薄膜压力传感器贴于坐垫表面，用双面胶或胶带固定传感器位置，确保坐姿时传感器对准目标身体部位；防止移位。
2. 引线连接：将9片传感器引线连接至CMCU-05B采集板的CH1～CH9端子（传感器引脚不分正负极）。
3. 无线透传接收板通过USB连接电脑；
4. 设备调试：上电配对，确认无线通讯正常。

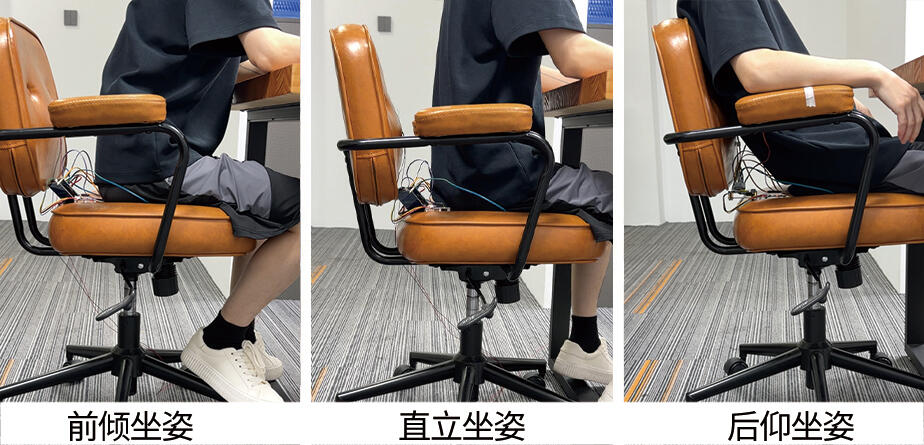

2.2 实验流程
实验一：空座状态，记录下9个通道的数据，所有传感器应无有效压力信号。

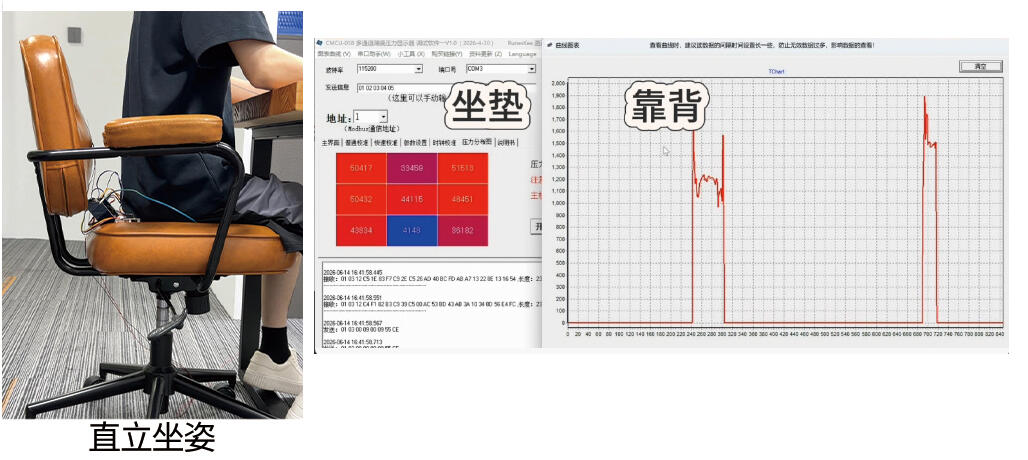

实验二：直立坐姿，以标准正坐姿势就坐（腰背挺直，双腿自然分开与肩同宽），记录9通道数据。
数据分析：
• 关键特征：
- 左右坐骨区压力值最高，且基本对称
- 坐垫前缘压力值明显低于坐骨区（差异>50%）
- 无靠背压力
• 结论：正常坐姿下压力主要集中于坐骨区域，大腿辅助支撑，大腿前部及坐垫前缘压力较小。

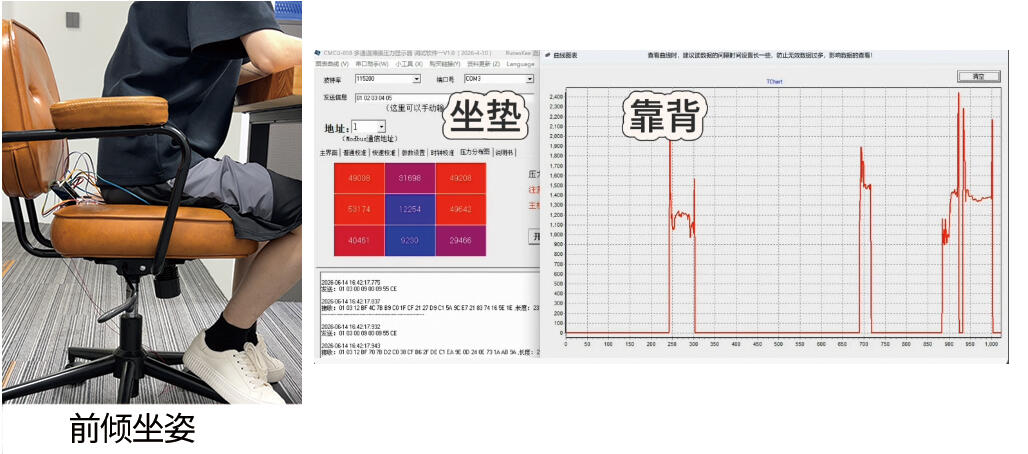

实验三：前倾坐姿，身体前倾（模拟伏案办公），记录9通道数据。
数据分析：
• 关键特征：
- 坐骨区压力值降低（重心前移）
- 大腿区压力值增加
- 坐垫前缘压力值明显上升
- 无靠背压力
• 健康提示：长期前倾坐姿会导致大腿前侧和腘窝受压增加，影响下肢血液循环。
• 结论：前倾坐姿改变了压力分布，坐垫前缘压力升高是导致腿部不适的主要原因。

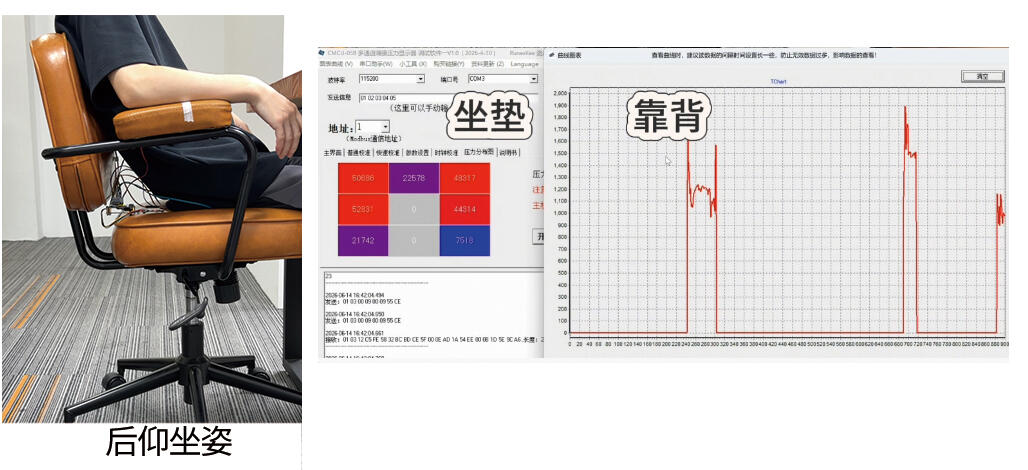

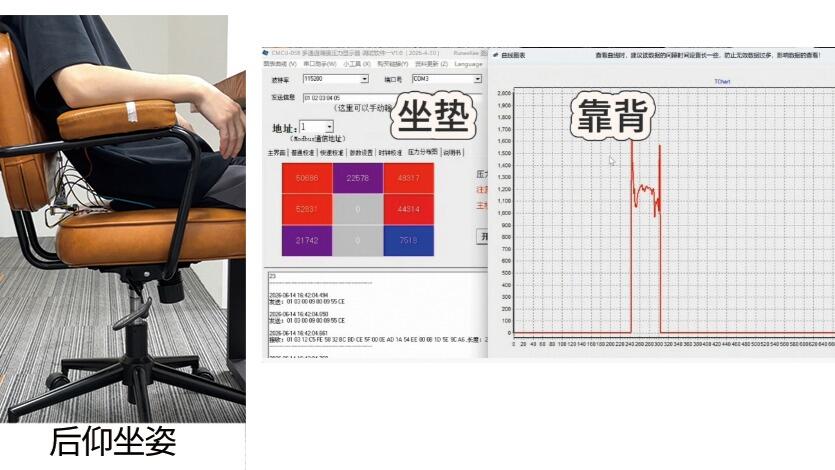

实验四：后仰坐姿，身体后仰（靠背支撑，模拟休息状态），记录9通道数据。
数据分析：
• 关键特征：
- 坐骨区压力峰值降低（体重分散至大腿和靠背）
- 坐垫前缘压力接近于0
- 有靠背压力
• 结论：后仰坐姿坐垫压力减小，靠背分担压力，臀部舒适度通常更高。
三、应用场景
3.1 办公/汽车驾驶座椅健康监测
久坐导致的腰椎问题、压疮风险是普遍健康痛点。
创新点：多种研究表明，通过压力分布感知并结合主动压力再分配，可有效降低压疮风险。
3.2 座椅产品研发与测试
专业压力分布测试系统已广泛应用于座椅研发领域，本方案以极低成本实现类似功能。
四、应用领域
五、应用前景
5.1 技术趋势
1. 医疗健康融合
• 智能防压疮坐垫：研究表明，模块化压力再分配系统可有效预防压疮
• 远程康复监测：坐姿数据上传云端，供康复师远程评估
• 老年护理：久坐/体位异常自动报警
2. 数据驱动产品迭代
座椅制造商可通过采集海量坐姿压力数据，优化座椅设计参数，实现数据驱动的产品迭代。
5.2 扩展方向
5.3 与专业系统的比较
市场定位：本方案不追求与专业系统的直接竞争，而是提供一种可规模化部署的嵌入式坐姿感知方案，填补低成本智能座椅市场的空白。
六、总结
本系统采用9片RP-C30-ST薄膜压力传感器（20kg量程），以3×3阵列形式布置于座椅坐垫，通过CMCU-05B多通道薄膜压力显示器与RS485无线透传板实现数据的实时采集与传输。
核心应用：
• 办公/驾驶座椅的坐姿监测与健康提醒
• 医疗康复中的防压疮与体位监测
• 座椅产品研发中的舒适性量化测试
在智能座椅的大趋势下，本方案以极低成本、低功耗、易集成的特点，为大规模部署坐姿感知能力提供了可行的技术路径，具备明确的商业价值和社会意义。
