苹果设备（如 iPhone、iPad）在日常办公、娱乐和便携供电场景中经常会使用到，会用到外设扩展和边充边放的场景。EN11-OTG是一颗专为Lightning接口设备设计的芯片，支持从苹果设备取电、OTG外设连接及边充边放功能，可实现高集成度Lightning OTG线材。

一、EN11OTG芯片概述

EN11-OTG是一颗可编程ASIC芯片，支持从Lightning接口设备持续取电，输出电流可达500mA，特殊情况可达到700mA，适用于U盘、鼠标、键盘、HDMI等OTG外设，同时支持为风扇、点烟器等便携设备供电。其独特的边充边放功能，使得设备在使用OTG外设的同时，仍可对苹果设备进行充电。

二、L接口取电边充边放OTG线材Lightning接口（连接苹果设备）

输出端：

（1）USB-A口（连接 U 盘、鼠标等 OTG 设备）

（2）充电接口（为苹果设备供电）

控制核心：EN11-OTG（SOT23-6 封装）

2. 工作流程

取电模式：芯片通过 SDQ 和 UART 与苹果设备通信，完成认证后从 Lightning 接口取电（2.2V~5.5V）。

OTG 模式：通过 TX/RX 引脚与外部设备进行数据传输，支持标准 USB 外设。

边充边放模式：CHG/MOS 引脚控制外部 MOS 管，实现对外设供电的同时，允许电流回流为苹果设备充电。

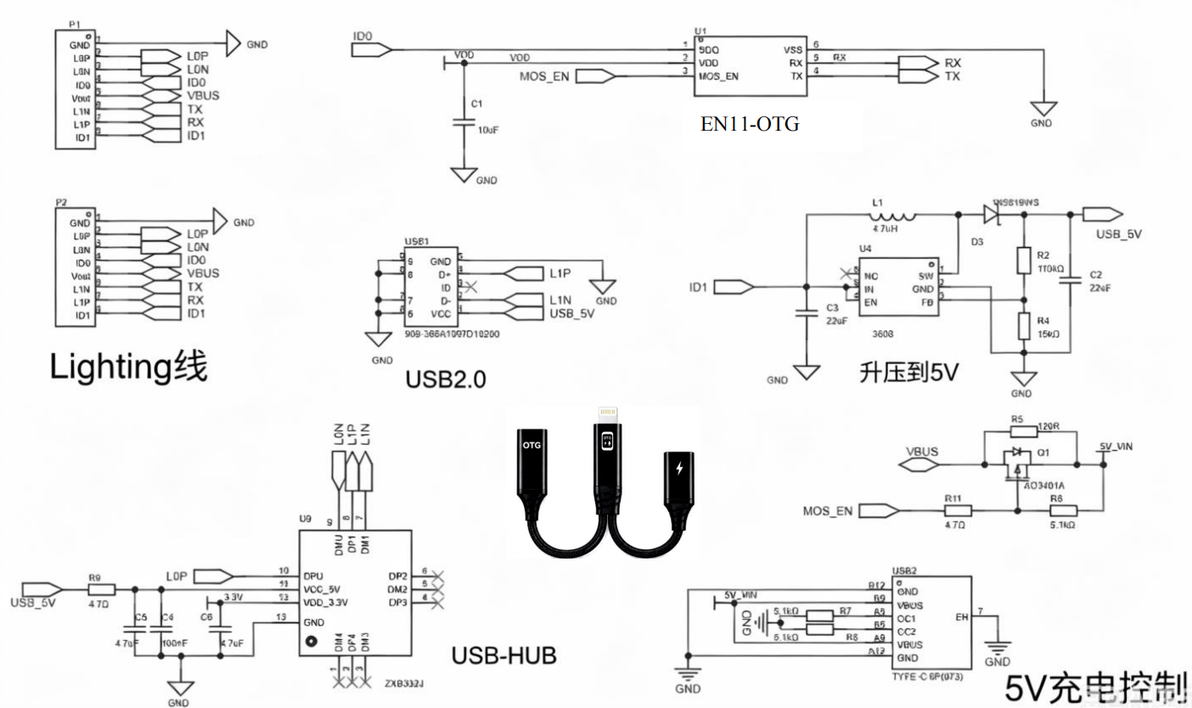

3. 电路设计要点

SDQ 引脚：用于与苹果设备的通信认证。

CHG/MOS 引脚：控制充电路径切换，实现边充边放。

VDD 引脚：输入电压范围 2.2V~5.5V，需加滤波电容。

GND：公共地线，确保电源完整性和信号稳定。

外部电路：

输出 5V 稳压电路（如升压 IC）以支持标准 USB 设备。

MOS 管开关电路，控制充放电切换。

三、EN11-OTG特点

（1）EN11-OTG具有很高的集成度，单芯片实现认证、取电、OTG、边充边放。

（2）小封装：SOT23-6，适合紧凑型线材设计。

（3）低功耗：工作电流仅 300μA，适合便携应用。

（4）宽电压：2.2V~5.5V 输入，兼容多种苹果设备。
