X6CrNiTi18-10不锈钢全面解析

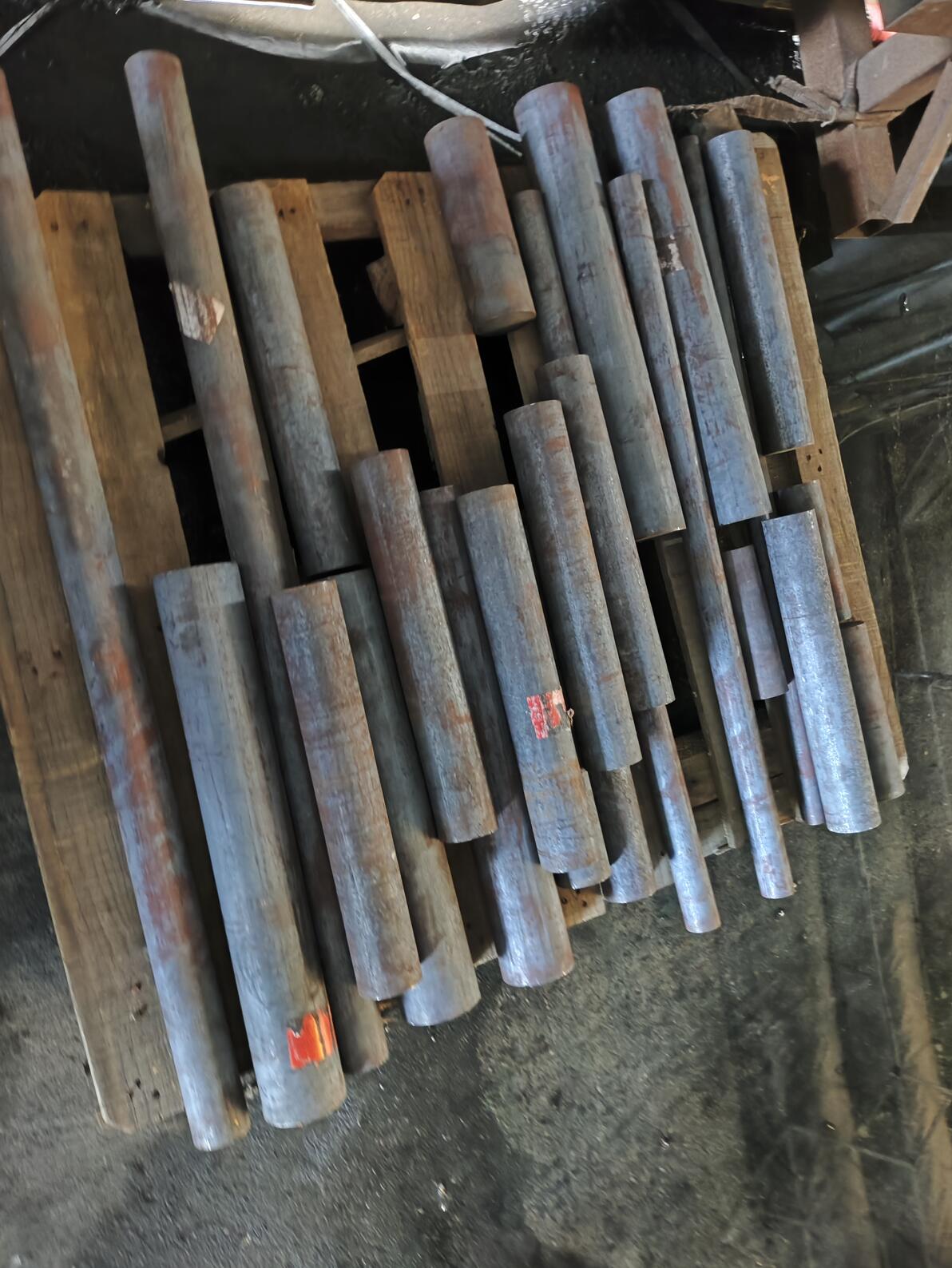

X6CrNiTi18-10不锈钢是一种经典的奥氏体不锈钢，在德国标准中对应DIN 1.4541，其广泛使用的通用牌号为AISI 321。该牌号的核心特征是在普通18-10（类似于304）不锈钢的铬-镍基体上，添加了稳定化元素钛。这一关键添加使其具备了卓越的抗晶间腐蚀能力，特别是在焊接后或高温环境下，性能表现极为稳定。因此，它成为在高温、腐蚀性环境中要求长期可靠性的关键应用的首选材料。
牌号解读与材料定位
X6CrNiTi18-10这一命名体系遵循了欧洲标准规范，清晰地揭示了其成分构成：“X”代表不锈钢；“6”表示平均碳含量约为0.06%或更低；“CrNi”指明了其核心合金元素为铬和镍；“Ti”则点明了区别于普通18-10钢的关键添加元素——钛；最后的“18-10”则大致对应了主要的铬含量（约18%）和镍含量（约10%）。
从材料学分类看，它属于稳定化奥氏体不锈钢。“稳定化”指的就是通过添加强碳化物形成元素（这里是钛），来固定钢中的碳，从而防止在敏感温度区间（通常是450-850°C）因铬的碳化物在晶界析出而导致的晶间腐蚀。这使得X6CrNiTi18-10在可焊性和高温稳定性方面，显著优于非稳定化的304不锈钢。其综合性能在耐腐蚀性、成型性、焊接性和高温强度之间取得了极佳的平衡，尤其适合在恶劣工况下使用。
化学成分与钛的核心作用
X6CrNiTi18-10的化学成分是其优异性能的根本。其典型成分范围（质量分数）如下：
碳：≤0.08%。较低的碳含量是降低晶间腐蚀敏感性的基础，也有利于焊接。
铬：17.0% - 19.0%。形成钝化膜的核心元素，提供基本的耐腐蚀性和抗氧化性。
镍：9.0% - 12.0%。镍是稳定奥氏体组织的主要元素，确保材料在室温下获得完全的奥氏体结构，从而赋予其优异的韧性、塑性和低温性能。
钛：≥5×C%，通常范围在0.40% - 0.70%。这是该材料的“灵魂”元素。钛与碳的亲和力远强于铬。在高温下，钛会优先与碳结合形成稳定的碳化钛，从而有效防止碳与铬结合形成碳化铬。这避免了因铬的碳化物在晶界析出而造成的晶界附近贫铬区，从根本上抑制了晶间腐蚀的发生。
锰：≤2.00%，硅：≤1.00%。作为常规合金元素，有助于稳定奥氏体和改善工艺性能。
磷、硫：通常分别控制在≤0.045%和≤0.030%以下，属于需要严格限制的有害杂质，以保障材料的纯净度、韧性和热加工性能。
钛碳比的控制至关重要。为确保完全稳定化，钛的含量通常要求不低于碳含量的5倍。这种化学配比是保证其抗晶间腐蚀能力的关键设计。
物理性能与机械性能
X6CrNiTi18-10的物理性能与普通奥氏体不锈钢相似。其密度约为7.9 g/cm³。熔点区间在1400-1450°C。导热系数相对较低，室温下约为16.2 W/(m·K)。线膨胀系数较高，20-100°C范围内约为16.5×10⁻⁶ /K，这在热循环应用中需要考虑热应力的影响。电阻率较高。在退火或固溶状态下，它是无磁性的，但冷加工后可能因形变诱发马氏体而产生轻微的磁性。
其机械性能在固溶处理（退火）状态下表现为典型的奥氏体不锈钢特征：
抗拉强度：≥520 MPa
屈服强度：≥205 MPa
伸长率：≥40%
硬度：通常≤187 HBW 或 ≤90 HRB
这些数据表明，X6CrNiTi18-10在固溶态下具有适中的强度和极佳的塑性与韧性，使其易于进行各种冷加工成型。与普通304不锈钢相比，其强度水平相当，但高温强度更为优越，这得益于钛的固溶强化作用。在低温环境下，其奥氏体组织稳定，能保持良好的冲击韧性，适用于低温设备。
热处理工艺：稳定化的关键
热处理对X6CrNiTi18-10的性能，特别是其耐腐蚀性，起着决定性作用。其核心热处理是固溶处理和稳定化处理。
固溶处理：这是最基础的热处理状态。将材料加热到920-1150°C（通常为1050-1100°C）并保温，使所有碳化物充分溶解到奥氏体基体中，然后快速冷却（通常为水淬）。此状态的目的是获得均匀的、过饱和的固溶体，使材料具有最佳的耐腐蚀性、塑性和韧性，便于后续加工。
稳定化处理：这是针对含钛或铌的稳定化不锈钢的专属热处理，对于在焊接或高温环境下使用的部件至关重要。工艺为：将材料加热到850-930°C（通常为880-920°C），保温足够时间（通常为2-4小时/25mm厚度），然后空冷或水冷。其目的是：
促使钛与碳充分结合，形成稳定的碳化钛，从而最大限度地固定碳。
让在焊接或加热过程中可能已析出的碳化铬重新溶解，并将铬释放回基体，修复贫铬区。
确保材料在随后的敏化温度区间（450-850°C）内长期工作时，不再有碳化铬析出的倾向，从而获得最稳定的抗晶间腐蚀性能。
对于焊接件，通常在焊后进行完整的固溶处理加稳定化处理，以获得最佳性能。若条件不允许，则至少应进行稳定化处理。
加工性能与焊接性
X6CrNiTi18-10在固溶态下具有良好的冷加工性能。其奥氏体组织赋予其高塑性和韧性，可顺利进行轧制、拉伸、冲压、弯曲和旋压等成型操作。与所有奥氏体不锈钢类似，它在冷变形时会发生显著的加工硬化，因此在复杂或大变形量成型时，可能需要安排中间退火工序以恢复塑性。
其切削加工性一般，属于较难加工的材料。建议使用硬质合金或高性能高速钢刀具，采用较低的切削速度、中等的进给量和较大的切削深度，并配合充足的冷却润滑液，以带走热量、减少粘刀，从而改善加工表面质量和延长刀具寿命。
焊接性是该材料的一大优点。它可采用所有常规的焊接方法，如手工电弧焊、钨极惰性气体保护焊、金属极惰性气体保护焊和埋弧焊。焊接时，推荐使用化学成分相匹配的焊材，例如ER321或E321系列。由于其钛的稳定化作用，焊接接头在热影响区具有优异的抗晶间腐蚀能力，焊后一般不需要进行固溶处理，但进行稳定化处理对长期在高温或腐蚀环境中使用的焊件更为有利。焊接时需注意控制热输入，避免过热导致晶粒粗大。
卓越的耐腐蚀性能
X6CrNiTi18-10的耐腐蚀性与304不锈钢相当，在大多数环境中具有良好的表现，但其最大的优势在于特殊环境下的稳定性。
抗晶间腐蚀：这是其最核心的优势。如前所述，钛的加入通过优先形成碳化钛，有效防止了碳化铬的析出，从而彻底解决了普通304不锈钢在焊接或高温加热后容易发生的晶间腐蚀问题。这使其成为焊接结构件和在450-850°C温度区间工作的设备的理想材料。
抗氧化与高温腐蚀：铬和镍的复合作用，使其在高温下能形成致密的氧化铬膜，具有良好的抗氧化能力。在连续工作环境下，其最高使用温度可达约850°C；在间歇工作环境下，最高可达约925°C。其高温强度也优于普通304。
耐均匀腐蚀：能很好地抵抗大气、淡水、蒸汽、食品介质、多种有机和无机化学品（如硝酸、醋酸、磷酸等氧化性或弱还原性介质）的腐蚀。
耐应力腐蚀开裂：在含氯离子环境中，奥氏体不锈钢有应力腐蚀开裂的倾向。虽然X6CrNiTi18-10对此没有免疫性，但其稳定化的微观组织使其抗性略优于非稳定化钢种，尤其是在温度不高的含氯介质中。
局限性：在强还原性酸（如浓硫酸、盐酸）和高浓度氯化物溶液（如海水）中，其耐蚀性不足，应避免使用或需严格评估。
核心应用领域
凭借其独特的抗晶间腐蚀和高温稳定性，X6CrNiTi18-10被广泛应用于以下领域：
高温与热能工程：是锅炉、过热器管道、热交换器、燃气轮机部件、发动机排气系统（如排气管、歧管）和工业炉耐热构件的常用材料。
化工与石化设备：广泛用于制造在腐蚀和高温环境下工作的反应容器、塔器、热交换器、管道和阀门，特别是那些需要频繁焊接或工作温度在敏化区间的设备。
航空航天：用于飞机发动机的燃烧室部件、排气系统以及机身的高温结构件。
汽车工业：主要用于涡轮增压器壳体、排气歧管、三元催化器外壳等高温部件。
食品与制药工业：用于需要高温消毒（如巴氏杀菌）的设备、管道和储罐。
焊接结构件：任何需要良好焊接性，且焊后无法进行整体固溶处理的大型或复杂焊接结构，均可优先考虑使用X6CrNiTi18-10，以确保焊接接头的长期耐腐蚀安全。
总结
X6CrNiTi18-10是一款设计极为成功的稳定化奥氏体不锈钢。其通过在经典的18-10成分体系中精准添加钛元素，巧妙地解决了奥氏体不锈钢长期存在的焊接敏化和高温敏化导致的晶间腐蚀难题。它保留了奥氏体不锈钢优良的塑性、韧性、冷加工性和焊接性，同时显著提升了其在高温和焊接状态下的长期稳定性与可靠性。
与304相比，它在焊接和高温应用中是更可靠的选择；与更高级别的耐热钢相比，它在成本与性能上更具优势。在能源、化工、交通等工业领域，只要涉及焊接制造和高温服役，X6CrNiTi18-10就始终是工程师们信赖的、经过长期验证的关键材料之一。正确应用它的关键在于深刻理解其“稳定化”的核心理念，并在热处理和焊接工艺上予以充分的尊重和保障。
