高速包装线上，薄膜跑偏、卡料、断膜…… 你以为机器坏了，其实都是“摩擦力”在搞事情。

兄弟们，做包装、搞印刷、玩薄膜的，肯定都经历过这种“血压拉满”的瞬间：

• 自动包装机跑得正欢，膜突然跑偏，直接给你表演一个“蛇皮走位”🐍

• 好好的膜卷，上机就卡住不动，机器哐哐报警，你蹲那手动拉半天

• 堆了一垛成品，过一晚上哗啦塌了，像多米诺骨牌一样壮观

• 印刷走纸，一张一张死活分不开，印刷师傅当场心态爆炸……

你以为是设备老了、操作菜了？ 不，大概率是材料的“摩擦系数”在作妖。

今天就带你把这个玄学指标彻底盘清楚 —— 看完你也能当半个质检专家。 （文末有设备推荐，放心，不是硬广，是真心安利👌）

一、摩擦系数到底是啥？一个比喻你就懂

想象一下： 你在大理石地板上穿拖鞋走 → 很滑，容易摔 → 这叫摩擦系数低 你在水泥地上穿登山鞋跑 → 很涩，脚底像粘住 → 这叫摩擦系数高

薄膜和包装材料也一样：

• 太滑：堆垛滑落、膜卷跑偏、封口打滑

• 太涩：走不动、拉伸变形、频繁断膜

理想的材料，就是“不滑不涩，刚刚好” —— 像恋爱中的分寸感❤️

而且记住一个常识：

静摩擦系数 ≥ 动摩擦系数 （从静止到开始动，需要更大劲儿；动起来以后就顺了）

二、常见材料的“摩擦系数红线”是多少？（无表版，纯干货）

下面这些数字，建议截图保存📸

• BOPP薄膜（超市零食袋那种）： 静摩擦系数 0.20~0.40，动摩擦系数 0.15~0.35 低于0.2？太滑，堆垛必塌；高于0.4？上机就卡。

• PE薄膜（快递袋、背心袋）： 静 0.25~0.50，动 0.20~0.45 PE的爽滑剂加多加少全靠测，别凭感觉。

• CPP薄膜（食品包装内层）： 静 0.20~0.35，动 0.18~0.30 比BOPP略涩一点，适合高速包装。

• PET复合膜（饮料瓶标签、高温蒸煮袋）： 静 0.30~0.55，动 0.25~0.45 本身偏涩，一般需要涂布处理。

• 铝塑复合膜（药品铝箔泡罩）： 静 0.35~0.60，动 0.30~0.50 金属层+塑料层，摩擦系数自然偏高。

• 锂电池隔膜（新能源赛道顶流）： 静 0.15~0.35，动 0.10~0.30 要求贼严格，差0.05就可能出次品。

• 纸张/纸板（印刷走纸）： 没有统一数值，但太涩会双张进纸，太滑会堆叠不稳。 铜版纸一般比白卡纸更滑一点。

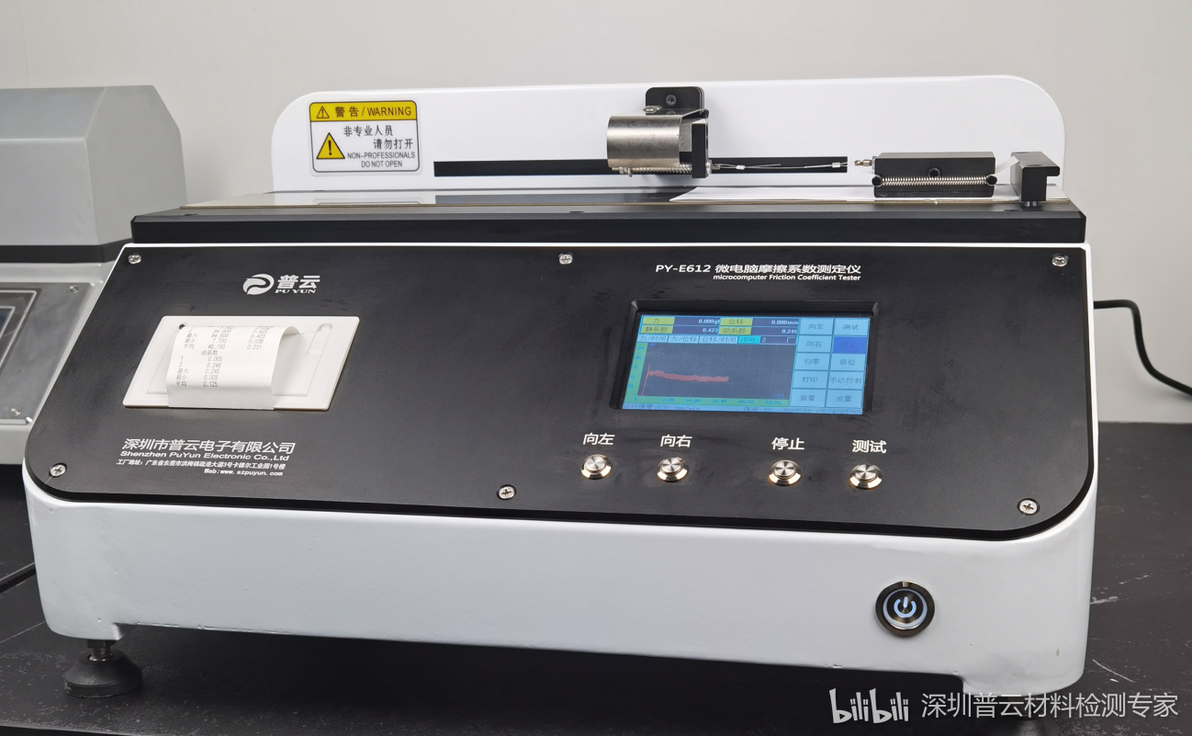

摩擦系数测试仪PY-E612型动静态摩擦系数试验机

⚠️ 注意：以上是行业常见经验值，具体以你客户的要求为准。 实测数据明显偏离？先检查温湿度和试样表面有没有污染。

三、怎么测？手把手教你“调戏”摩擦系数测试仪

我们用的是一台水平板式摩擦系数测试仪（具体型号后面说），标准走 GB/T 10006-2021 或 ASTM D1894。 操作流程其实不复杂，但细节很多，一步错，数据全废。

第一步：伺候好样品（状态调节）

摩擦系数这玩意儿对温湿度超级敏感，就像你女朋友的心情🌦️ 标准大气条件：23℃±2℃，50%±5%RH 样品放进去至少 24小时 才能测。 别刚切完就怼上去，数据会飘到你怀疑人生。

第二步：制备试样（灵魂步骤）

1. 切一块平整无褶皱的膜，固定在下试验台上（面朝上）

2. 再切一块膜，面朝下包住一个标准滑块（通常200g重）

3. 把滑块轻轻放在下膜中央，不能有气泡，不能有偏移

注意：固定试样用普通透明胶带就行，但别贴在滑块滑动区域，不然测出来的是胶带的摩擦系数，笑哭😂

第三步：开测！（全程自动）

1. 开机 → 设置速度（一般100mm/min或150mm/min）

2. 点“调零” → 消除传感器初始误差

3. 点“开始测试” → 机器自动拉滑块

4. 屏幕上会先蹦出一个最高峰（静摩擦系数），然后是一条平稳线（动摩擦系数）

5. 同一个样品至少测 5次，仪器自动出平均值和标准差

第四步：关机与保养

• 测完记得清洁台面和滑块，否则残留的灰尘/胶印会影响下次结果

• 滑块定期称重（200g±5g），磨损了要换

• 设备最好每半年校准一次，找有资质的计量单位

四、一台好用的摩擦系数仪，长啥样？（软广时间，但绝对真心）

我们实验室用的是 深圳市普云电子有限公司 的摩擦系数测试仪（具体型号就不报了，自己去搜）。 为啥推荐它？说三个让我心动的点：

1️⃣ 标准通吃，不挑食 同时支持 GB/T 10006、ASTM D1894、ISO 8295，国内国外客户都能应付。 做外贸的朋友，你懂的，省了很多解释成本。

2️⃣ 全自动，懒人福音 一键启动，静摩擦、动摩擦一次性测出来，还能生成摩擦系数-时间曲线。 以前手动算数据算到眼瞎，现在直接打印报告，爽飞。

3️⃣ 稳定性是真的强 滑块滑动非常平稳，传感器精度高，同一批次样品测出来的数据重复性极好。 不像某些杂牌机，同一个膜今天测0.3明天测0.5，你都不知道信谁。

如果你也被产线上的卡顿/滑落问题折磨，真的建议去了解一下普云电子的摩擦系数测试仪。 不是广告，是真心安利 —— 这玩意儿属于“用了就回不去”的那种设备。

五、一些常见的翻车现场 & 避坑指南

• 数据忽高忽低 → 先检查试样有没有褶皱、油污、手印（戴手套！戴手套！戴手套！）

• 静摩擦系数异常大 → 可能试样表面有静电，或者滑块放下去的时候有冲击

• 动摩擦系数一直下降 → 可能膜表面有爽滑剂迁移，或者测试速度太快

• 和客户对不上数据 → 99%是因为标准不同（GB vs ASTM vs ISO），或者温湿度没控制好

最后的最后

摩擦系数不是什么玄学，它就是一个可以精确测量、量化控制的物理量。 你产线上每一次“无缘无故”的停机，背后大概率就是它在捣乱。

标准要选对、设备要靠谱、操作要规范 —— 做到这三点，你就能把这条隐形的“滑滑梯”管得明明白白。

如果觉得有用，欢迎一键三连 + 转发给正在被包装线折磨的同事。 有疑问也可以评论区留言，我看到就回。
