什么叫电力线载波通信？原理与实战全解
做嵌入式开发的朋友，谁没被传统485总线的布线问题折磨过？四根线要区分正负极，必须严格按菊花链拓扑施工，现场布线错一根就要返工，后期维护还要逐段排查线路故障。电力线载波通信的出现，彻底改变了这一现状，只用两根线就能同时完成供电和数据传输，还不用区分极性，任意拓扑都能稳定通信。今天就从底层原理到项目实战，带大家彻底搞懂这项技术，以及如何用成熟方案快速落地产品。
电力线载波通信核心原理
电力线载波通信，本质是把数字信号调制到高频载波上，通过现有的电力线进行传输，接收端再把载波信号解调还原成数字信号，同时电力线本身还能为终端设备供电。这样一来，原本需要单独铺设的通信线缆就被完全省去，系统布线成本和施工难度大幅降低。
在直流电力线载波系统中，电源和通信信号通过电感和电容进行物理隔离。电感通直流阻交流，让电源电流顺利通过为设备供电，同时阻挡高频通信信号；电容通交流隔直流，让高频通信信号在总线上自由传输，同时隔离直流电源。这种巧妙的设计让供电和通信互不干扰，在同一对导线上稳定运行。
电力线载波通信技术分类
目前工业领域常用的直流电力线载波通信，主要分为调制型和载波型两大类，两者在工作原理和适用场景上有明显区别。
调制型
通信模式：主从模式
核心特点：下行电压满幅调制，上行电流环路调制；抗干扰能力强，传输距离远，支持任意拓扑布线
典型适用场景：节点多、距离远、环境复杂的系统，如消防、工业控制
载波型
通信模式：对等模式
核心特点：采用OOK等载波调制方式；无需单独主机，芯片之间可直接通信，使用方式与485高度相似
典型适用场景：点对点、少量节点的系统，如智能家居、照明控制
主流工业总线方案对比
电力线载波通信和传统的RS485、CAN总线相比，在布线成本、施工难度和后期维护上有显著优势，同时在通信稳定性和节点数量上也能满足绝大多数工业场景的需求。
RS485总线
所需线缆数量：4根（2根供电+2根通信）
极性要求：有
拓扑要求：严格菊花链
最大节点数：256
典型通信距离：1200米
CAN总线
所需线缆数量：4根（2根供电+2根通信）
极性要求：有
拓扑要求：总线型
最大节点数：110
典型通信距离：1000米
XM2BUS电力线载波
所需线缆数量：2根（供电+通信合一）
极性要求：无
拓扑要求：任意拓扑
最大节点数：256
典型通信距离：10000米+
XM2BUS电力线载波产品矩阵
XM2BUS系列二总线方案覆盖了从普通工业场景到极端工况的全系列需求，所有产品均支持无极性布线和任意拓扑，能直接替代传统485总线，大幅缩短项目开发周期。
XF2485（爆款）
产品类型：载波型芯片
核心参数：电压范围10V~100V，最大电流12A，通信距离500米
核心优势：无需主机，从从通信，零外围电路即可工作，完美替代RS485

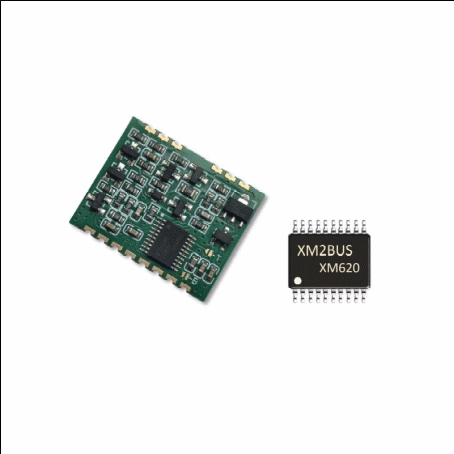

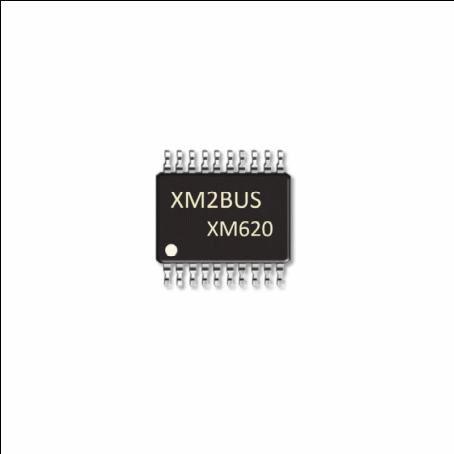

XM620（主力）
产品类型：调制型主机模组
核心参数：电压范围24V/48V，最大电流20A，通信距离2000米
核心优势：集成主站与中继功能，支持总线软起动，无惧重负载启动冲击
XM332（推荐）
产品类型：调制型从芯片
核心参数：电压范围2.7V~5.0V，支持CSMA载波监听
核心优势：支持主动上报，180个节点1秒即可完成轮询
XMS200
产品类型：调制型从芯片
核心参数：波特率9600bps，支持从从通信
核心优势：多主机系统首选，可实现设备间直接通信无需主机转发
HS2485
产品类型：高速载波模组
核心参数：最高速率1Mbps，推荐230400bps
核心优势：满足高速数据传输需求，单包最大传输10k字节
WM2485
产品类型：远距离载波模组
核心参数：通信距离10000米以上，无中继传输
核心优势：比无线通信更稳定，适合野外、矿山等远距离场景
HT2485-150ZT
产品类型：高温通信模组
核心参数：支持环境温度-40℃~150℃
核心优势：专为矿山、矿井等极端高温工况设计
典型行业应用场景
XM2BUS电力线载波方案已经在多个行业得到广泛应用，解决了传统总线布线难、维护成本高的痛点。
消防领域，消防电源监控系统和末端试水装置分布在建筑各个角落，传统485布线工程量大且容易出错。采用XM2BUS二总线方案，只用两根线就能完成所有设备的供电和通信，无极性设计让施工人员不用区分正负极，大幅缩短施工周期，后期维护也更加简单。
智能楼宇领域，智能照明系统和车库车位管理系统节点数量多，分布范围广。XF2485灯具方案板支持宽电压输入和12A大电流，可直接驱动LED灯具，实现无频闪调光控制。任意拓扑布线让照明系统的改造和升级更加灵活，不用重新铺设通信线缆。
工业控制领域，货架系统和各类传感器分布在工厂车间各处，传统布线不仅成本高，还容易被设备和车辆损坏。XM2BUS二总线方案的任意拓扑特性，让传感器可以就近接入总线，不用严格按菊花链连接，系统扩展性更强。
特种行业领域，矿山井下环境恶劣，温度高、湿度大，对通信系统的可靠性要求极高。HT2485-150ZT高温通信模组能在150℃的环境下稳定工作，WM2485远距离模组可实现万米无中继通信，比无线通信更抗干扰，完全满足矿山井下的通信需求。
常见问题解答
Q：电力线载波通信会受电源干扰吗？
A：电力线载波通信通过电感和电容将电源和通信信号进行隔离，同时采用专门的调制解调技术，能有效抑制电源线上的干扰。XM2BUS系列产品在设计时针对工业环境的常见干扰进行了优化，通过硬件滤波和软件校验多重机制，保障通信的稳定性。在重干扰负载如电机、PWM调光设备的应用中，只需在电源输入端增加简单的RC滤波电路，就能保证通信正常。
Q：电力线载波通信的传输距离能有多远？
A：不同型号的产品传输距离不同，普通的XF2485载波芯片通信距离可达500米，XM620调制型主机模组通信距离可达2000米。针对远距离应用，WM2485系列模组可实现10000米以上的无中继通信，完全满足野外、矿山等远距离场景的需求。如果需要更远的距离，还可以通过增加中继器的方式扩展，XM2BUS系列中继器支持总线取电，无需额外供电。
Q：传统485系统能直接升级为电力线载波吗？
A：可以直接升级。XF2485载波芯片的使用规范和传统485几乎一致，原有485系统的软件代码只需少量修改就能移植。硬件上，只需将原有的485收发器替换为XF2485芯片，去掉单独的通信线缆，保留供电线缆即可。升级后的系统不仅保留了原有功能，还获得了无极性布线、任意拓扑的优势，布线成本和维护成本大幅降低。
Q：电力线载波系统最多能挂多少个节点？
A：XM2BUS电力线载波系统最多支持256个节点，和传统485总线一致。XM332从芯片支持主动上报功能，配合优化的通信协议，180个节点1秒即可完成轮询，完全满足大多数工业场景的实时性需求。对于节点数量更多的系统，可以通过划分多个子网的方式扩展，每个子网由一个XM620主机管理，子网之间通过中继器进行数据交互。
