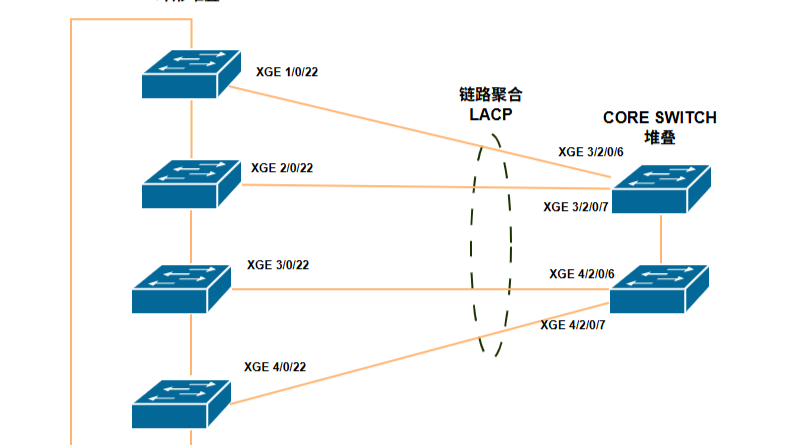

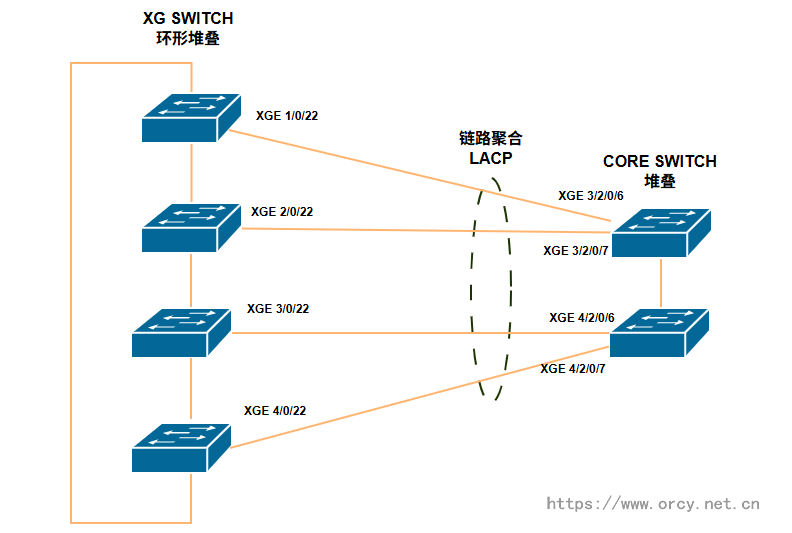

1. 网络拓扑
2. 报错内容
Port: A -- Auto port, M -- Management port, R -- Reference port
Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregate Interface: Bridge-Aggregation200
Creation Mode: Manual
Aggregation Mode: Dynamic
Loadsharing Type: Shar
Management VLANs: None
System ID: 0x8000, 4073-4d20-3da0
Local:
Port Status Priority Index Oper-Key Flag
XGE1/0/22(R) S 32768 1 1 {ACDEF}
XGE2/0/22 U 32768 3 1 {ACG}
XGE3/0/22 S 32768 4 1 {ACDEF}
XGE4/0/22 U 32768 2 1 {ACG}
Remote:
Actor Priority Index Oper-Key SystemID Flag
XGE1/0/22 32768 130 54 0x8000,487a-da57-e600 {ACDEF}
XGE2/0/22 32768 0 0 0x8000,0000-0000-0000 {DEF}
XGE3/0/22 32768 132 54 0x8000,487a-da57-e600 {ACDEF}
XGE4/0/22 32768 0 0 0x8000,0000-0000-0000 {DEF}
[H3C]
完成堆叠和链路聚合配置后，有两个端口处于未选中状态。
3. 交换机配置

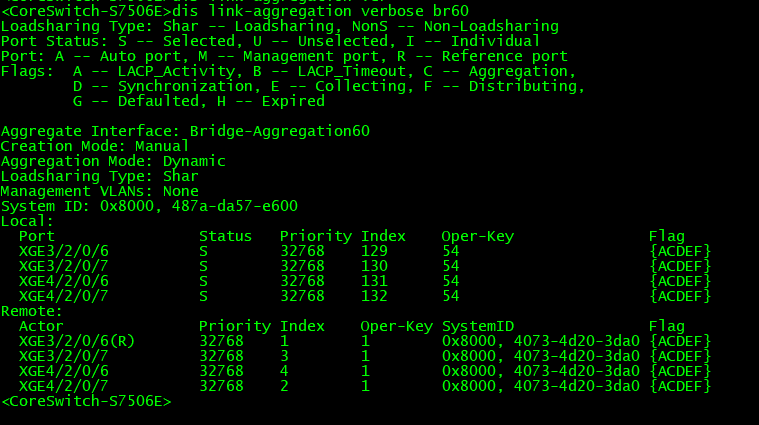

核心交换机配置：
<CoreSwitch-S7506E>dis cu int Bridge-Aggregation 60
#
interface Bridge-Aggregation60
description C5_wanZhao-Switch3_192.168.100.25
port link-type trunk
undo port trunk permit vlan 1
port trunk permit vlan 4 96 to 97 99 101 103 110 to 111 140 200 241 1006
link-aggregation mode dynamic
#
return
万兆交换机配置：
%Jan 1 00:48:48:433 2021 H3C STP/6/STP_NOTIFIED_TC: Instance 0's port Bridge-Ag
[H3C-Bridge-Aggregation200]
[H3C-Bridge-Aggregation200]
[H3C-Bridge-Aggregation200]dis this
#
interface Bridge-Aggregation200
port link-type trunk
undo port trunk permit vlan 1
port trunk permit vlan 4 96 to 97 99 101 103 110 to 111 140 200 241 1006
link-aggregation mode dynamic
#
return
[H3C-Bridge-Aggregation200]
4. 故障分析

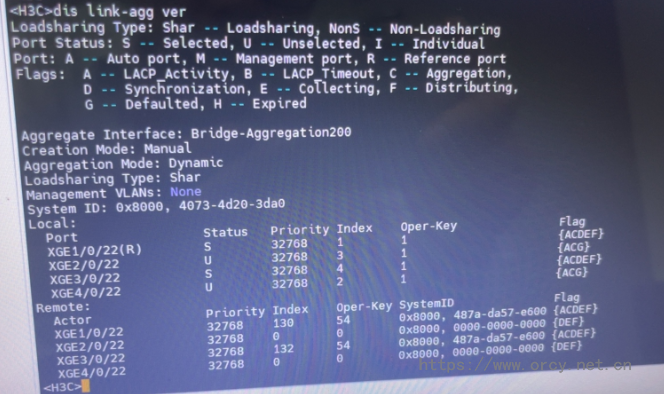

上图是 H3C 交换机执行 display link-aggregation verbose 的输出结果，下面逐项拆解解读。
（1）聚合组基础全局信息
（2）端口与状态标识定义
Port: A -- Auto port, M -- Management port, R -- Reference port
A：自动成员端口
R：聚合组基准参考端口
Flags 标志位详解（最关键运行状态）
A：LACP 主动发送协商报文
B：LACP 超时时间（短超时/长超时）
C：端口可参与链路聚合
D：本端端口状态已和对端同步
E：已开始接收入方向流量
F：已开始向外发送流量
G：默认状态（收不到对端 LACP 报文时）
H：LACP 协商超时、链路老化
（3）本端端口（Local）状态
S = Selected：端口正常加入聚合，可转发数据
U = Unselected：端口被剔除，不承载业务
I = Individual：端口独立，未加入聚合
（4）远端（Remote）对端信息
展示对端设备的系统优先级、端口优先级、Oper-Key、系统 ID 与 Flag 状态，用于校验 LACP 两端匹配情况。
5. 故障排查
当前问题
XGE2/0/22 端口标记 {ACG}，缺少 D（同步）、E（收）、F（发），LACP 协商未完全打通
XGE4/0/22 直接处于未选中状态，无法上线
排查方向
检查对端对应端口的 LACP 模式、聚合组配置是否完全一致
检查端口 VLAN、允许通过的 VLAN、PVID、端口速率/双工模式是否匹配
物理层排查：光模块、光纤、链路连通性是否正常
确认两端 LACP 超时、主动/被动模式配置是否对齐
正常端口状态（XGE1/0/22、XGE3/0/22）
Flag = {ACDEF}
→ 完整 5 项标记：协商激活、聚合合格、状态同步、接收流量、发送流量，完全就绪
异常端口状态（XGE2/0/22、XGE4/0/22）
Flag = {ACG}
→ 只有基础协商和默认初始状态，缺少 D（同步）、E（收）、F（发）
→ LACP 握手未完成，两端状态无法达成一致，被标记为未选中
根因与解决
检查核心交换机配置，链路聚合参数无误。检查物理链路时发现：核心交换机的接口插错了位置。两台交换机原本应使用 6、7 号口互联，实际却插到了 7、8 号口。调整接口连线后，问题解决，故障排除。
