前言

随着数据中心规模的持续扩张，服务器电源的能效与动态性能成为影响运营成本和系统可靠性的关键因素。本文围绕服务器电源效率与动态负载测试，提出了一套基于示波器、电子负载、万用表及探头的系统级解决方案。方案涵盖AC/DC输入输出功率测量、效率曲线绘制、动态负载响应评估及精度优化技巧，适用于研发调试与产线验证场景，为提升服务器电源测试的准确性和效率提供了实用参考。

Part.1 服务器电源介绍

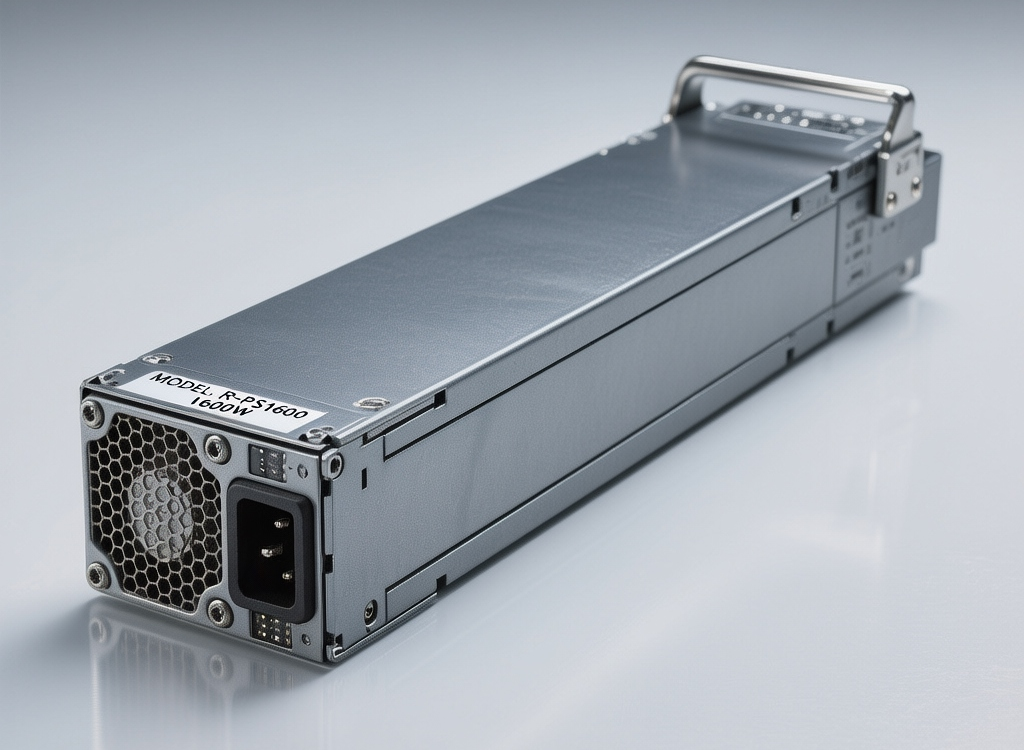

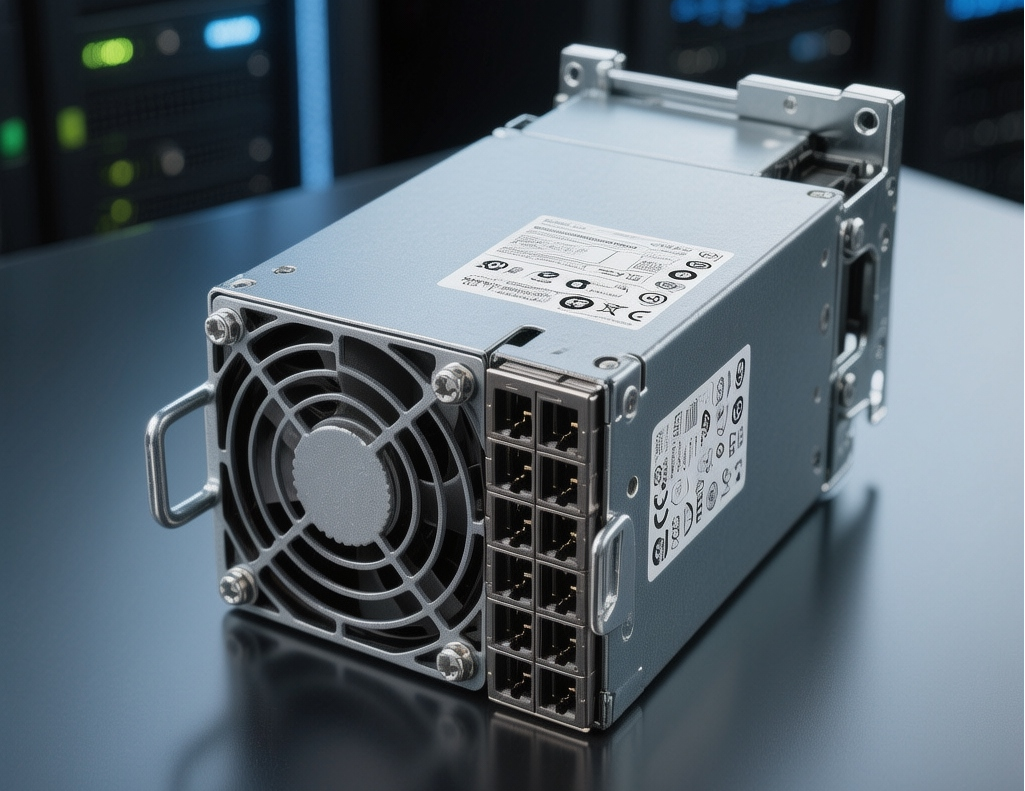

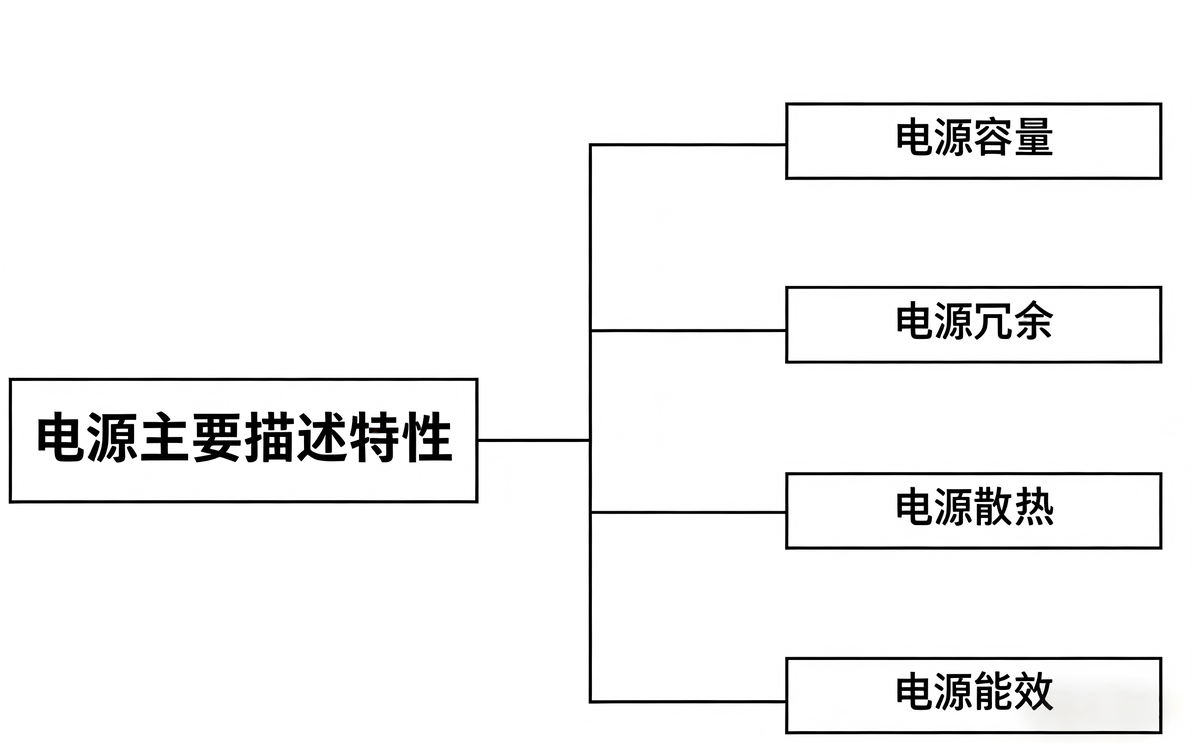

服务器电源，在数据中心场景中主要用于服务器、存储及交换机等IT设备的供电。服务器电源是整个数据中心供配电系统建设的出发点和归宿点，充分了解服务器电源的容量，冗余方式，制冷要求和能效设计等指标是建设部署数据中心的硬件基础。

服务器电源按照标准可以主要分为 ATX 电源和 SSI 电源。

1.ATX 电源

ATX电源ATX 标准是 Intel 在 1997 年推出的一个规范，输出功率一般在 125 瓦至 350 瓦之间。ATX 电源通常采用 20Pin（20 针）的双排长方形插座给主板供电。随着 Intel 推出 Pentium4 处理器，电源规范也由 ATX 修改为ATX12V。和 ATX 电源相比，ATX12V 电源主要增加了一个 4Pin 的 12V 电源输出端，以便更好地满足 Pentium4 的供电要求。ATX 标准使用较为普遍，主要用于台式机、工作站和低端服务器。

2.SSI电源

SSI电源是由SSI组织（Server System Infrastructure Forum，服务器系统基础设施论坛） 制定的标准化服务器电源规范，旨在统一服务器电源的物理尺寸、电气接口、通信协议及功能要求，解决不同厂商电源与服务器之间的兼容性问题，降低数据中心采购与运维成本。

SSI组织成立于2001年，由英特尔（Intel）、戴尔（Dell）、惠普（HP）、IBM等服务器与硬件厂商联合成立，核心目标是推动服务器基础设施（如电源、机箱、背板）的标准化。SSI电源规范是其中针对电源子系统的关键标准，目前已演进至SSI EPS（Entry-Level Power Supply Specification，入门级） 、SSI CEB（Compact Electronics Bay，紧凑型电子舱） 、SSI TPS（Thermal and Power Specifications，热与电源规范） 等细分版本，覆盖从入门级到企业级的全场景需求。

👉 EPS规范

主要为单电源供电的中低端服务器设计，设计中秉承了ATX电源的基本规格，但在电性能指标上存在一些差异。它适用于额定功率在300瓦至400瓦的电源，不用于冗余方式。后来该规范发展到EPS12V（Version2.0），适用的额定功率达到450瓦至650瓦。它和ATX12V电源直观的区别在于提供了24Pin的主板电源接口和8Pin的CPU电源接口。

👉 TPS规范

适用于180瓦至275瓦的系统，具有PFC（功率因数校正）、自动负载电流分配功能。电源系统多可以实现4组电源并联冗余工作，由系统提供风扇散热。TPS电源对热插拔和电流均衡分配要求较高，它可用于N+1冗余工作，有冗余保护功能。

👉 MPS规范

被定义为针对4路以上CPU的服务器系统。MPS电源适用于额定功率在375瓦至450瓦的电源，可单独使用，也可冗余使用。它具有PFC、自动负载电流分配等功能。采用这种电源元件电压、电流规格设计和半导体、电容、电感等器件工作温度的设计裕量超过15%。

👉 DPS规范

是一套针对多电源模块协同工作、分布式供电架构的设计与验证标准，主要应用于高可靠性、高功率密度的场景（如服务器、数据中心、通信设备、航空航天等）。其核心目标是通过规范电源模块的接口、通信协议、负载分配、冗余控制等行为，实现多电源模块的高效协同、智能管理及故障容错，确保系统在局部电源故障时仍能稳定运行。

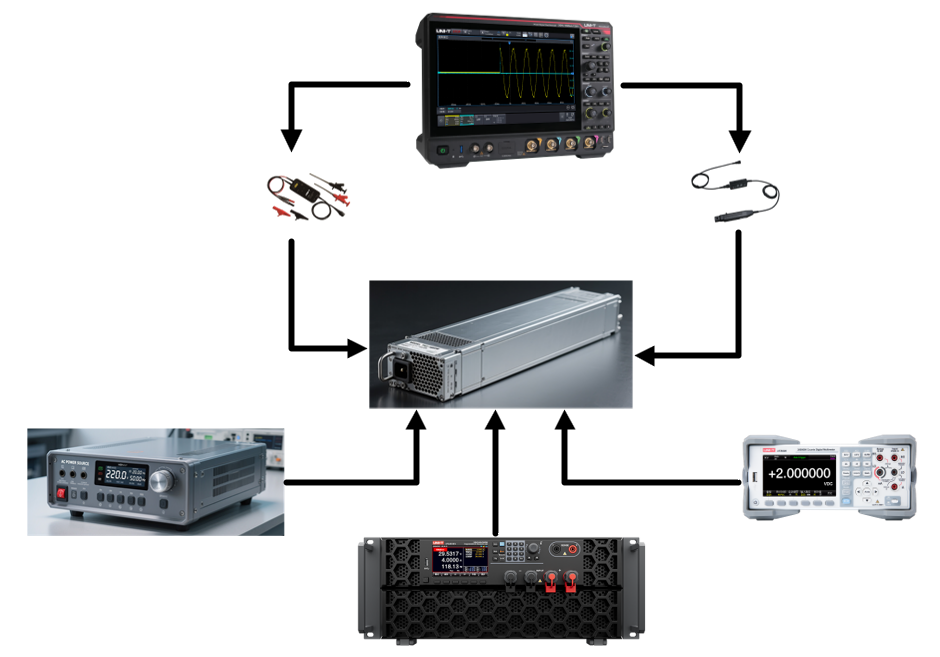

Part.2 仪器连接方案

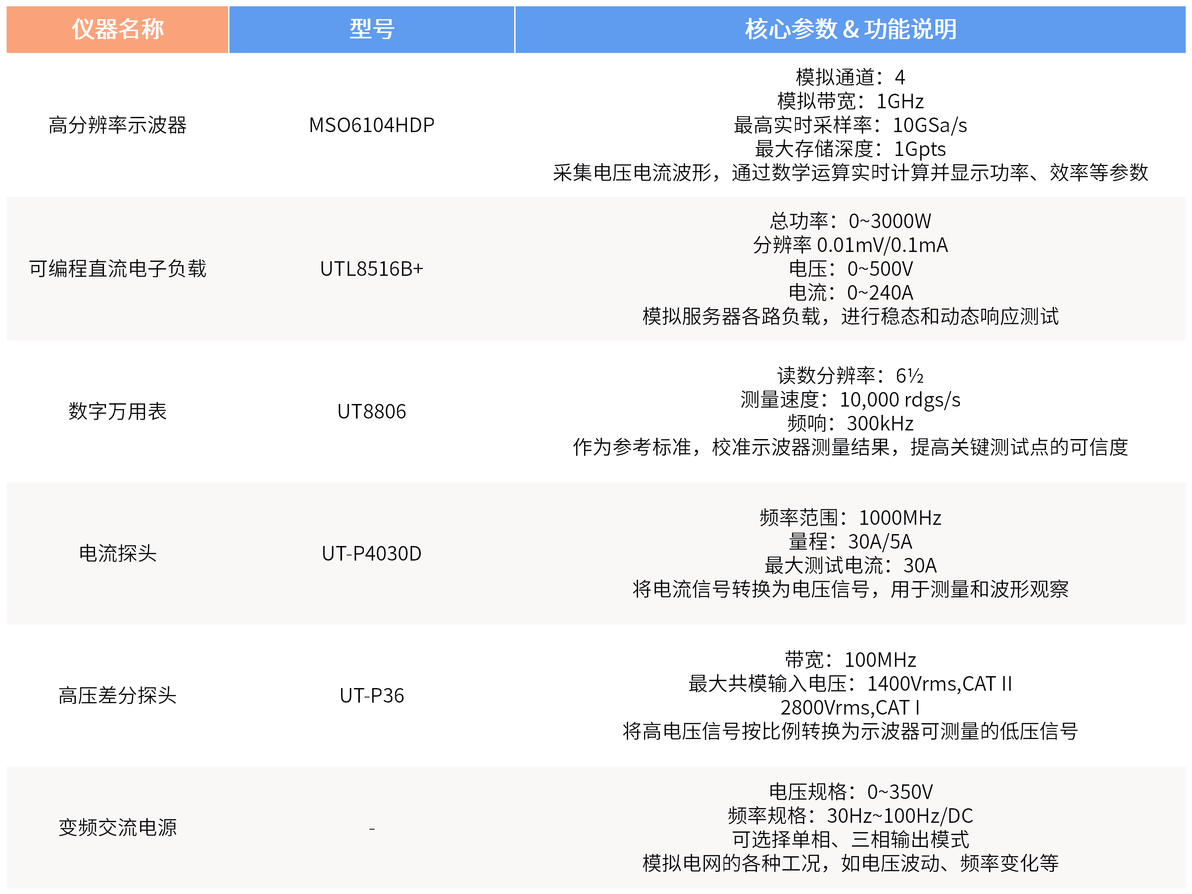

1.仪器清单

2.关键连接与校准

✅ AC 输入测量：使用高压差分探头连接火线和零线至示波器 CH1，电流探头夹在火线回路上至 CH2。

✅ DC 输出测量：使用普通电压探头连接电源输出正 / 负极至 CH3/CH4，电流探头夹在输出回路上至另一通道。

✅ 通道时滞校准：电压探头和电流探头的信号到达示波器存在时间差，会导致功率计算错误。必须使用校准夹具（如 DF2001A）或方波源对 CH1 和 CH2 进行时滞校准，确保电压电流波形对齐后再进行功率分析。

3.测试对象

✅ 服务器电源供应单元：包括 AC/DC PSU 及 AI 服务器常用的 12V/50V 高电流 PSU。

✅ 电源系统：如 Power Shelf、Power Rack、HVDC 整流柜、BBU 等。

✅ 主板 VRM/VRD：针对 CPU、GPU 供电的 DC/DC 模块。

4.测试目标

✅ 效率与功率因数：在 10%–100% 负载点下测量，绘制效率曲线，验证是否满足 80Plus 等能效标准。

✅ 动态负载响应：模拟 GPU/CPU 的“心跳”工况，验证负载阶跃时输出电压的过冲、下冲及恢复时间是否达标。

✅ 纹波与噪声：评估电源输出的电压稳定性。

✅ 保护功能：验证 OVP、UVP、OCP、OPP、SCP、OTP 等保护点是否按规格动作。

5.方案特点

✅ 核心测量：以示波器为核心，通过电压 / 电流探头采集波形，利用数学运算实现功率分析。

✅ 适用场景：适用于研发调试、产品验证、教学实验及生产线抽查。

✅ 精度定位：在 50/60Hz 基波下，效率测量误差通常在 2%–5% 量级，满足多数研发和验收需求。对于 ≤ 1% 的认证级测试，仍推荐使用功率分析仪。

6.连接与校准

✅ AC 输入测量：使用高压差分探头连接火线和零线至示波器 CH1，电流探头夹在火线回路上至 CH2。

✅ DC 输出测量：使用普通电压探头连接电源输出正 / 负极至 CH3/CH4，电流探头夹在输出回路上至另一通道。

✅ 通道时滞校准：电压探头和电流探头的信号到达示波器存在时间差，会导致功率计算错误。必须使用校准夹具（如 DF2001A）或方波源对 CH1 和 CH2 进行时滞校准，确保电压电流波形对齐后再进行功率分析。

Part.3 效率测试方法与步骤

效率测试分为直流输出和交流输入两部分，最终通过公式 η = Pout / Pin 计算得出。

1.直流输出功率 (Pout) 测量

✅ 使用电压探头测量输出电压 Vout(t)，电流探头测量输出电流 Iout(t)。

✅ 在示波器中打开数学运算功能，执行 Pout(t) = CH3 × CH4。

✅ 使用 Mean() 函数对 Pout(t) 在一个或多个工频周期内求平均，得到平均输出功率 Pout_avg。

2.交流输入功率 (Pin) 测量

✅ 在示波器上选择“电源质量 (Power Quality)”分析功能。

✅ 设置电压通道 (CH1) 和电流通道 (CH2) 的探头比、衰减等参数。

✅ 示波器将自动计算并显示有功功率 P_in、功率因数 PF 等参数。

3.效率计算与关键点验证

✅ 效率计算：η = Pout_avg / Pin

✅ 关键点测试：在 10%、20%、50%、75%、100% 等多个负载点重复上述测量，绘制效率曲线，以验证电源是否达到80Plus 等能效标准的要求。

Part.4 动态负载测试方案

此部分测试与标准方案一致，示波器主要用于观测动态响应波形。

1.测试配置

使用电子负载设置动态负载阶跃（如 10%~90%），示波器监测输出电压。

2.波形观测

使用示波器捕捉负载阶跃时输出电压的过冲、下冲及恢复时间。

3.结果判定

根据规范（如要求过冲 / 下冲在 ±5% 以内）判断电源的动态性能是否达标。

Part.5 精度优化技巧

1.带宽限制

在测量 50/60Hz 功率时，开启示波器的 20MHz 带宽限制功能，可有效滤除高频开关噪声，减小测量误差

2.高分辨率模式

使用示波器的高分辨率或平均模式，可以降低随机噪声，提高 RMS 和平均功率测量的稳定性。

3.探头选择

在满足量程的前提下，尽量选择探头比小的探头（如 1:1），以减少信号衰减和噪声引入。

4.多次测量取平均

对效率等参数进行多次测量并取平均值，可以有效减小随机误差，使结果更接近真实值。
