案例题目：定速巡航功能失效

摘要：插头端子损坏导致定速巡航功能不可用

车型

速腾

底盘号

发动机号

行驶里程

37653

用户码

维修码

经销商代码

购车日期

2010-09-27

维修日期

2012-11-25

故障现象

打开定速巡航开关，定速巡航功能失效。故障诊断过程：

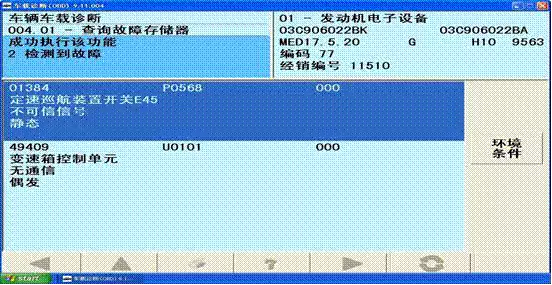

根据客户描述，使用 VAS6150 为该车进行检测，在发动机控制单元内存储如下故障码；


图 1

根据故障码提示，在 J527 内读取定速巡航开关操作信号，无反应，结合故障码及电路图初 步判断为故障点可能为：

1、 定速巡航开关损坏

2、 J527 损坏

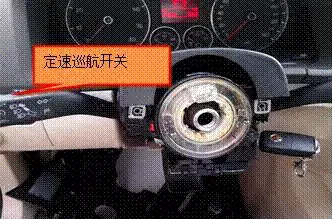

拆下方向盘，取下方向盘护板。如图 2；


图 2

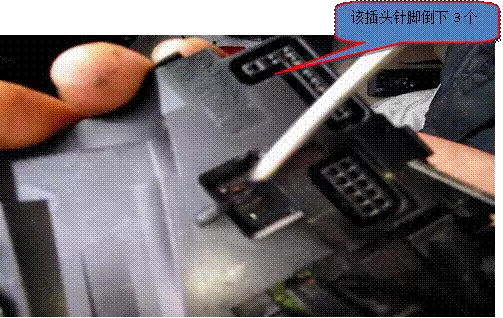

检查定速巡航开关（E45）工作正常,未发现明显外观损坏迹象，进一步拆下 J527 发现J527 控制单元上有一个插头里的针脚倒了3 个，如图 3：


图 3

故障原因

由于在安装 J527 时，为对准插头端子位置，用蛮力强行插入了插头导致 J527 端子的损坏， 从而进一步导致定速巡航开关信号无法输入到 J527。

重新分析故障案例：

结合我们 BQ 培训中 TT-006 输入输出信号部分，便很容易诊断到故障点所在，利用诊断仪 读取数据块来判断输入信号是否到达控制单元，特别是该开关直接连接到 J527，所以在读取故 障码后，首先应该考虑开关本身和开关与 J527 连接点损坏的可能。

故障处理方法

更换转向柱控制单元J527，故障排除 结合本案例给新经销商的建议：

1、 该故障是典型操作不规范带了的J527端子损坏出现的故障，所以在维修过程中一定按照维修 手册操作规范，仔细认真操作每一步

2、 定速巡航功能失效还有是否通过编码打开定速巡航功能，如发动机控制单元J623，转向柱控 制单元J527等

3、 定速巡航还有其它因素相关，如车速，制动信号、离合器信号、变速箱挡位信号，发动机故障等
