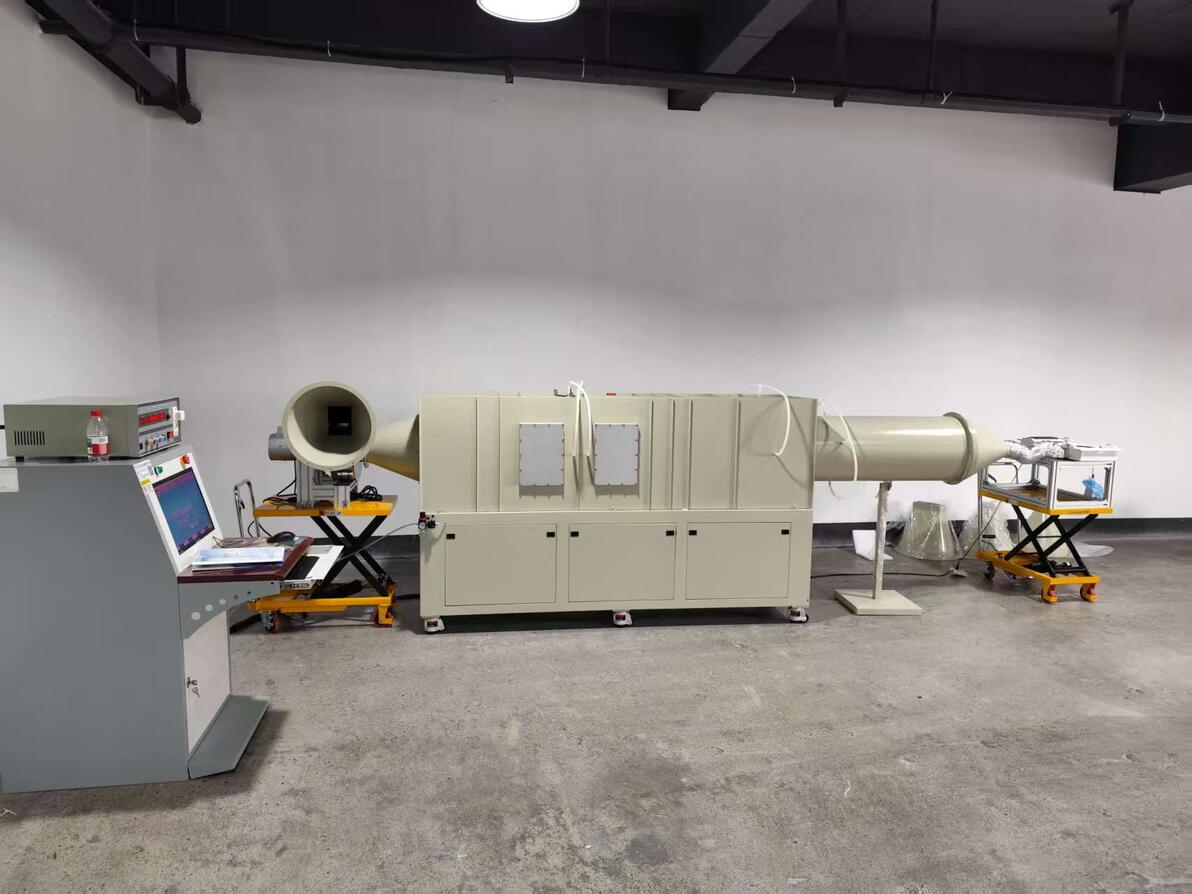

该测试系统运用智能工控集成系统控制，大尺寸电脑显示及操作，自动测量、记录以及自动打印试验报告，并可分析试验结果和测试数据，以满足产品开发、生产的需要。

该测试系统可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。按照附录A的方法进行试验，器具在额定电压，额定频率下，以最高转速挡运转.

试验室环境

GB/T17713-2022第6.1实验条件：

20℃±5℃ 湿度：30%--80% （不大于90%）大气压：86%kpa-106kpa常态

GB/T17713-2022第6.2实验用的仪器，仪表

除具体试验有特别额定外，试验用的仪器仪表应符合如下规定：

A:频率表，电压表，流量表，功率表：用于型式试验，准确度不低于0.5级；用于出厂检验，准确度不低于1.0级。

B：温度测量仪表：最大允许误差为±0.5℃；

C：湿度测量仪表:准确度为5%

D：时间测量仪表：最大允许误差为±0.1℃；

E：环境气压测量仪表：最大允许误差为±200pa；

F：压力测量仪表：最大允许误差不超过有效压力的1%或±1.5pa，取较大值。

G：长度测量工具：最大允许误差为±0.5mm；

H：光照度测量工具：准确度为10%

六、测量风量范围

（0.06—25 立方）／分钟，（3.6-1500 立方/小时）

静 差 压： 0—1500 Pa ≤±1%或±1.5Pa（被测量压力小于100Pa时，基本误差小于±0.4Pa）；

电参数：电压、电流、功率的测量精度为 0.2 级，数显仪表

量程：电压 AC 0-300V

电流：AC 0--10A

功率： 0—1000W

转速： 0-5000 转/分 ±5RPM 数显

空气温度：0—50℃ ±0.5℃

设备尺寸约：3200*800*1450mm  长宽高（仅供参考）
