不同外置 USB 界面（DDC）通过同轴线（Coaxial / S/PDIF）或 I²S 接入同一个 DAC 会产生不同的声音特征。从高频电磁波传输、数字信号处理（DSP）与混合信号架构的第一性原理出发，这并非玄学，而是纯粹的物理与数学逻辑事实。

许多人存在一个技术误区：“既然 DAC 宣称采用了‘异步重时钟（Asynchronous Reclocking）’或‘FIFO 缓存’，前端界面的抖动（Jitter）不就被完全隔离了吗？为什么界面还会带来音染？”

本文将为你彻底拆解数字音频系统底层的时钟、接口与算法真相。

【Takeaway 简要结论：为什么“换界面”足以形成音染？】

在展开深度的微观物理与算法分析之前，我们先给出一个基于工程现实的定调：数字音频绝非单纯的“0 和 1 的无损搬运”，而是一个涉及电磁隔离、时钟域跨越与 DSP 算法的混合信号重建过程。

引入不同的外置 USB 界面（DDC）并使用同轴连接，本质上是用“空间上的物理隔离”去交换“时间上的传输精度”。这种物理博弈，正是各种“音染”形成的科学根源。

1. 外置界面改变声音的两大物理机制

外置界面对系统信号链路的干预，主要体现在以下一正一反两个方向的机制中：

• 正面机制：切断地环路，阻断高频共模污染

  • 机制简述： PC 端通过 USB 供电与地线，会输出携带 CPU/GPU 开关噪声的巨量高频射频干扰（RFI）。外置界面通过独立的线性供电以及同轴输出端的脉冲变压器，在物理上极大地衰减了这部分高频共模噪声。

  • 物理结果： 阻止了高频噪声在 DAC 内部跨越地平面，降低了对敏感模拟参考电压（Vref）的微观调制失真，最终表现为模拟输出端的本底噪声（Noise Floor）更为纯净。

• 负面机制：打破时钟闭环，引入传输畸变与算法妥协

  • 机制简述： 外置界面的引入使得系统变成了“双时钟异步系统”。同轴线缆（S/PDIF）不可避免地存在阻抗失配反射，这会将时钟和数据糅合在一起，产生数据相关抖动（DDJ）。为了对齐前端界面的时钟，DAC 接收端被迫启动补偿机制：

    • 若 DAC 采用 DPLL（锁相环）： 本质是 DAC 被迫去跟随外置界面的时钟。界面晶振自身的低频相位噪声（Wander）会直接穿透低通滤波器，作用于 D/A 转换瞬间。

    • 若 DAC 采用 ASRC（异步重采样）： 本质是 DSP 算法在数学上完全顺从了外置界面的时序特征。传输中的时基抖动会被 DSP 算法的测量误差所捕获，直接等效转化为模拟信号幅域上的高频非谐波侧边带失真。

2. “音染”的科学本质：物理参数投射为失真频谱

理解了上述机制，音染的成因便迎刃而解： 不同的外置界面，拥有不同的电源纹波特征、不同的晶振相位噪声分布（相噪谱）、以及不同的方波上升沿时间（影响同轴反射率）。 这些微观物理参量的差异，经过同轴传输的物理放大，再经过 DAC 内部“跟随”或“顺从”前端的对齐算法（DPLL / ASRC）处理，最终在数模转换的模拟端，投射出了成分各异的失真频谱。人耳对不同频段非谐波失真的敏感度不同，这种物理层面各不相同的失真频谱组合，正是不同界面形成独立音色特征的技术真相。

3. 工程决策指南：何时需要外置界面？

系统的最终表现，是“隔离度收益”与“时序/算法损失”妥协的结果。从第一性原理出发，阻断噪声未必非要牺牲时钟：

• 最优解替代（优先考虑 USB 电气隔离）： 既然痛点在于 PC 的地线噪声，那么在引入外置界面（接受其传输损伤代价）之前，更优的工程选择是直接在 USB 链路上阻断电气连接。例如使用高质量的医用级 USB 隔离器，或者纯光电转换的有源光纤 USB 线（AOC）。这能在维持最理想的“全局原生异步数据流（零额外传输抖动）”的同时，实现完美的电气隔离，是代价最小的方案。

• 强需求（隔离救命）： 当无法实现高标准的 USB 前端隔离，且 DAC 为缺乏内部数字隔离与重时钟设计的初中级设备时，串接带有脉冲变压器的外置同轴界面带来的“物理隔离收益”将远大于“时序损失”，强烈建议添加。

• 架构替换（覆盖不良设计）： 当 DAC 的内置 USB 接收模块设计极度敷衍（例如仅生硬拼接廉价成品子卡，未做电源隔离，且内部 I²S 走线抗干扰极差）时。此时内置链路不仅时钟精度低，还伴随着严重的串扰底噪。虽然引入外置界面会迫使 DAC 启动 DPLL/ASRC 去被动“跟随”或“顺从”前端，但去顺从一个拥有独立高压线电与飞秒晶振的优质外置界面，其物理重构的下限，往往也远高于使用本身就脏乱差的内置数字链路。

• 伪需求（画蛇添足）： 当音源已是纯净低噪的数播，或 DAC 内部采用了极其严苛的光电隔离与 CPLD 飞秒本地重时钟架构时，DAC 本身已解决隔离痛点并掌握了时钟绝对主权。此时串入外置同轴界面，只会徒增传输时基抖动与 ASRC 算法畸变，属于得不偿失。

【前置科普】核心概念与元器件速通

为了能够透彻理解后文的深层物理博弈，我们有必要先将复杂的物理概念剥离，回归到最基础的元器件定义和物理学图像。

1. 声音重建与“时基抖动（Jitter）”：为什么时间是数字音频的命门？

在数字世界中，声音（模拟连续波形）是通过“时间和幅度”这两个维度来记录的。

• 录音时（采样）：在绝对均匀的时间刻度上，记录下电压的数值。

• 放音时（还原）：在绝对均匀的时间刻度上，将数值重新转回电压。

如果放音时的“时间刻度”不够均匀（比如本该在 1.0000 秒发生的电平跳变，提早到了 0.9999 秒或延迟到了 1.0001 秒），这种时间轴上的微观偏差就叫做时基抖动（Jitter）。 即使数字数值（1和0）完全正确，只要时间刻度晃动，最终还原出来的模拟波形几何形状就会发生畸变。这在物理上直接导致了失真。

2. DDC（数字界面）与 DAC（数模转换器）的本质分工

• DDC（数字-数字转换器）：它不负责产生声音信号，它是个“翻译官”。它将 PC 发送的、打包在复杂 USB 协议里的音频数据拆包，转换为 DAC 芯片能够识别的底层串行通信协议（如同轴 S/PDIF 或 I²S）。在这个过程中，DDC 往往承担着建立初始时钟基准的任务。

• DAC（数模转换器）：它是“执行者”。其唯一任务就是根据给定的时钟脉冲，将数字流信号转回模拟电信号（电流/电压）。

3. I²S 协议与同轴（S/PDIF）协议的传输差异

• I²S（多线传输）：类似于专车专道。数据（告诉你要恢复出多高的电压）和时钟（告诉你在什么精确时间恢复）是走各自独立的物理导线。接收端不需要猜测，直接各取所需。

• 同轴/光纤 S/PDIF（单线混波）：为了节省线材和接口，该协议通过双相标记编码（BMC）强行将数据和时钟“揉”在同一根线中。接收端接收到信号后，必须依靠内部锁相环（PLL）电路通过数学和物理手段重新“洗”出时钟信号。由于混在一起，数据的跳变规律会直接污染时钟的边缘精度，引入数据相关抖动（DDJ）。

4. 真实物理世界里的“地（Ground）”与高频噪声

在初中物理中，我们认为“地线”是没有阻抗的，永远为 0V。但在高频电磁波（如 PC 内部数百兆到吉赫兹的射频干扰）作用下，任何导线、PCB 铜箔都具有分布电感和电阻。 高频噪声会沿着 USB 的地线流动，使本来应该是绝对纯净 0V 的模拟地电平产生波动。这种现象会直接干扰 DAC 芯片最敏感的参考电压，从而让模拟波形蒙上一层微弱的背景噪声（即“地线污染”）。

有了以上基础图像，我们现在可以深入数字音频系统的底层设计中，看看工程上是如何对这两大矛盾进行妥协与博弈的。

一、 内置界面的真相：理想、现实与现代工业破局

在讨论分体系统（外置 DDC）之前，我们先审视内置 USB 界面的一体机。在实际硬件工程中，一体机内部的时钟架构存在着“理想”、“现实”与“现代工业架构”的三重分野。

1. 理想的乌托邦：全局主时钟（Global MCLK）闭环架构

这是理论上最完美的数字音频传输模型。它要求极高定制化的 PCB 设计，仅见于少数顶级一体机中。其核心是真正的本地协议级异步闭环：

• 绝对权力： 本地高精度晶振放置在最贴近 DAC 转换管脚处，是整条链路唯一的“造钟人”（Master Clock）。

• 零传输畸变： USB 界面使用该本地时钟作为基准，通过 USB 反馈包 $F_f$ 反向控制 PC 发送数据的速率。时钟在本地闭环，时基抖动（Jitter）被收敛在物理晶振的极限范围内。

2. 普遍的现实：内部时钟分裂（伪协同）

现实中，绝大多数普通 USB 一体机为了降低研发成本，采用的是模块化设计（成品 USB 子卡 + 通用 DAC 主板）。这种架构下，存在着严重的时钟域断裂（Clock Domain Crossing）：

• 主从错位： 成品子卡作为 I²S 的主设备（Master），用自己板载的晶振 A生成时钟发给 DAC；而 DAC 芯片作为从设备（Slave），使用的是旁边的独立晶振 B。由于两套晶振不共源，这本质上只是把“外置 DDC”强行塞进了同一个机箱，并未解决时钟失步问题。

3. 现代指标派的解法：数字隔离 + CPLD 重时钟的混合信号架构

针对时钟分裂和 PC 地线高频噪声的痛点，现代指标驱动型（如拓品、双木三林等）或高阶厂牌演化出了一套极具工程美感的架构。

• 第一道屏障（斩断 PC 地环路）： 在 XMOS 与 CPLD 之间加装高速数字隔离器（如 TI / ADI 的硅隔离芯片），切断含有极强高频射频干扰的 PC 脏地。

• MCLK 逆向注入与重锁存（Re-latch）： 本地纯净的 MCLK 除了供给 DAC，还逆向穿过隔离器送给脏地端的 XMOS。当数据正向穿越隔离器产生通道抖动（Jitter）时，CPLD 内部的 D 触发器利用未受污染的原生 MCLK 将数据重新锁存。由于同源，完美擦除了隔离器带来的高频抖动。

二、 传输介质的本质：I²S 物理分线 vs 同轴单线混波

当界面与 DAC 分体化时，信号传输媒介的物理特性决定了 Jitter 的产生机制。

1. I²S 接口：时钟与数据独立分线

• 物理形态： 至少包含三根独立导线：SDATA（数据）、BCLK（位时钟方波）、LRCK（左右声道时钟）。

• 物理优势与局限： DAC 接收时直接根据 BCLK 边沿读取数据，在传输层面免疫数据相关抖动（DDJ）。但由于是高频 TTL 或 LVDS 电平，多线之间存在传输延迟差（Skew）。如果线材稍长，时序相位就会错位，因此通常限制在极短距离内。

2. 同轴（S/PDIF）：单线混波与致命的阻抗失配

• 物理形态： S/PDIF 协议通过双相标记编码（BMC），将时钟与数据强行揉合进一根单声道的高频模拟方波中。

• 阻抗不匹配与射频反射（核心痛点）： 高频电磁波传输必须遵循阻抗匹配理论。然而，绝大多数 Hi-Fi 设备的同轴接口使用的是 RCA 端子，其物理结构在电磁学上根本无法做到 75Ω 的特征阻抗（只有 BNC 接口可以）。这种天然的阻抗突变会导致微波信号反射，产生严重的码间干扰（ISI）。

• 数据相关抖动（DDJ）： 由于时钟和数据混在一起，方波的微观畸变会随着播放的音频内容（数据中 0 与 1 的组合变化）而改变。当 DAC 的数字接收器（DIR）提取时钟时，判定电平跳变的过零点会产生微小的物理时间偏移。这种由音频内容本身调制出的 Jitter (DDJ)，是同轴音染的核心物理来源。

三、 DAC 接收端的时钟对齐机制：为什么“异步重时钟”无法洗白信号？

既然同轴和光纤是物理单向传输，DAC 无法反向控制前端 DDC，两者的独立时钟之间必然存在微小的频率差，导致接收端 FIFO 缓存缓慢溢出。为了重建数据，DAC 必须介入处理，行业机制严谨划分为以下三类：

机制 A：时钟频率微调（Clock Steering / 压控锁相环 DPLL）

• 应用场景： 常规采用数字锁相环的 DAC 架构。

• 逻辑漏洞（本质是跟随）： DAC 本质上被迫放弃了绝对主权，转而去跟随前端界面的时钟节拍。它监测自身 FIFO 充盈度，动态微调本地压控晶振（VCXO）的频率来追赶输入数据。锁相环的低通滤波器（LPF）只能滤除高频抖动，对于低于其截止频率（通常 10Hz ~ 100Hz）的超低频时基抖动（Wander），DPLL 必须 100% 盲目跟随。此时，前端 DDC 晶振的低频相噪特征，会毫无阻碍地穿透 DPLL 影响最终重建过程。

机制 B：异步采样率转换（ASRC - 彻底的数学妥协）

• 应用场景： ESS Sabre 系列芯片（如 9038PRO）默认的核心机制。

• 工作原理： 数据进入 DAC 之前，被进行了一次数学上的实时重采样（Resampling）。

• 时域抖动转化为幅域噪声（本质是顺从）： ASRC 的核心逻辑是在数学上彻底顺从前端界面的时序。DSP 通过连续测量输入 S/PDIF 信号的到达时间估算两端时钟比例 η(t)。因输入端带有前端 DDC 产生的抖动，估算值也在随之起伏。当算法使用这个带抖动的比例去计算插值滤波器系数时，前端时域上的相位抖动被直接等效转换并固化写死到了重采样后数据的“幅值”中。

• 物理投射： 这会在频域上转化为高频非谐波侧边带失真（Inharmonic Sideband Distortion），如果前端传输抖动过高且无法被压制，它会在物理层面直接劣化输出的信噪表现。

机制 C：大容量 FIFO 纯异步缓冲（Pull 拉取机制）

• 应用场景： 少数顶级 Hi-End 厂牌（如 Chord, Rockna）或高阶 DIY 套件。

• 工作原理： 彻底关掉 ASRC 和 DPLL。前端把数据推入（Push）大容量 RAM，DAC 完全无视前端，用本地极高精度的时钟强行把数据拉取（Pull）出来。利用切歌或短暂静音间隙，主控瞬间将读写指针复位清零，完美避开溢出。这是物理上 100% 免疫前端时钟抖动的终极形态。

四、 完美背后的阴影：为什么顶级架构下，DDC 依然有声音差异？

即便采用了“大容量 FIFO”或“仪器级数字隔离”，绝对的物理乌托邦在现实的高频射频（RF）与半导体世界中依然存在局限：

1. 射频泄漏（RF Leakage）与共模阻抗耦合

数字隔离芯片（电容耦合或磁耦合）切断了直流地环路，但在微波交流电学中，芯片的初级与次级之间存在约 1pF ~ 2pF 无法消除的寄生电容。 PC 内部由 CPU、GPU 产生的 1GHz ~ 3GHz 射频干扰（RFI），其极高频分量面对 1pF 的电容，容抗极低。这些高频共模噪声会“穿墙”流入 DAC 内部，引发共模到差模转换，微观调制 DAC 的精密参考电压源（Vref）。这在模拟端产生了噪声地调制失真，直接决定了不同前端供电网络在抗高频噪波方面的微观差距。

2. 无法消除的近端相位噪声（Wander）

即便是最顶级的本地飞秒晶振，受限于热力学和电源轨的微小纹波，在靠近基频的极低频段（如 1Hz ~ 10Hz）依然存在不可消除的近端相位噪声。数字重时钟（Reclock）只能抹平信号的高频毛刺，但对本地晶振自身的极慢漂移毫无办法。

3. 半导体逻辑门自身的孔径抖动（Aperture Jitter）

CPLD 内部大量的半导体晶体管在进行高频开关翻转时，瞬时电流变化会引起微观的电源地弹（Ground Bounce）。这种电学颤抖会转化为触发器自身的孔径抖动（通常在数百飞秒级），在重锁存时再次叠加给音频数据。

五、 总结与工程折中：时钟抖动 vs 射频噪声的博弈

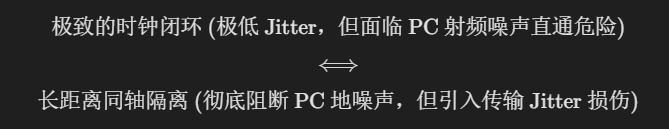

既然分体系统打破了理想的全局时钟闭环，且同轴传输面临着阻抗失配和 DDJ 的物理极限，为什么外置 DDC 依然是改善音质的切实手段？

这揭示了高保真数字音频系统中最底层的物理工程矛盾：

• 内置直连的痛点： 尽管时钟同步完美，但 PC 端恐怖的高频电磁噪声顺着 USB 供电与地线长驱直入，污染 DAC 模拟端参考电压，导致微观波形劣化。

• 外置 DDC + 同轴的博弈： 虽然在物理上不可避免地引入了同轴传输 Jitter 和 ASRC 数学失真（由 DPLL/ASRC 算法投射为成分各异的音染），但通过独立线性电源 DDC 加上同轴线脉冲变压器的彻底隔离，将 PC 端恶劣的共模地噪声大部分阻挡在外。

最终，通过严谨的底层机制剖析可以看出：“换界面、换线改变声音”在大部分没有做到绝对物理隔绝的系统中完全成立。这是电磁干扰渗透率、物理阻抗匹配反射度、晶振相噪频谱与 DSP 数学算法互相妥协后投射在模拟端必然的物理结果。
