总则

1.1 本指南适用于工业、商业服务、特种作业、家庭服务及医疗康复场景的人形机器人执行器选型，覆盖旋转与线性两大类别。

1.2 选型核心原则：场景优先、性能匹配、成本可控、供应链稳定，优先量产验证成熟方案；优先选用万台级量产国产方案，核心部件国产化率不低于90%，保障供货安全。

1.3 执行器总成占人形机器人硬件成本55%-65%，其中特斯拉Optimus约50%-55%，国产中低端机型可达65%-70%，直接决定整机运动、负载、续航与可靠性。

一、主流技术路线总览与对比

2026年行业技术路线高度收敛，形成“三足鼎立”格局。

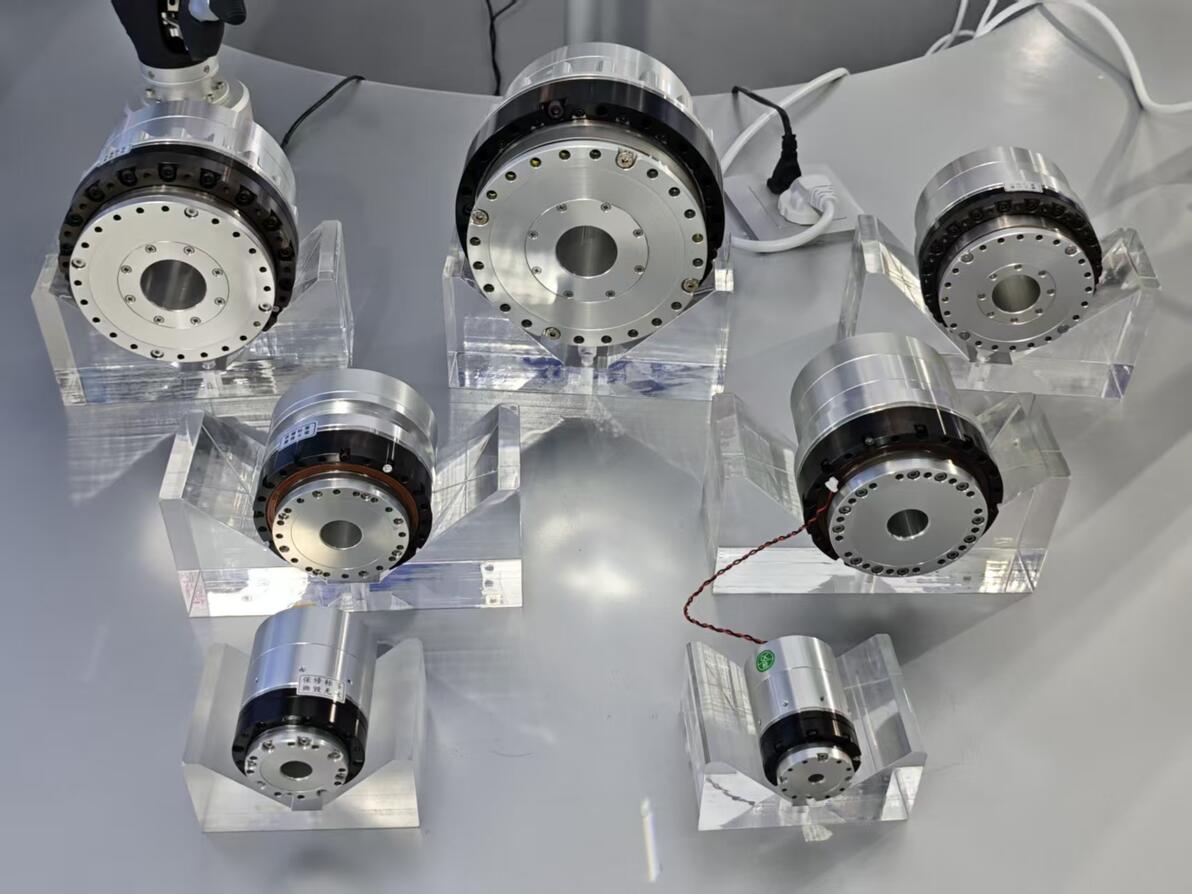

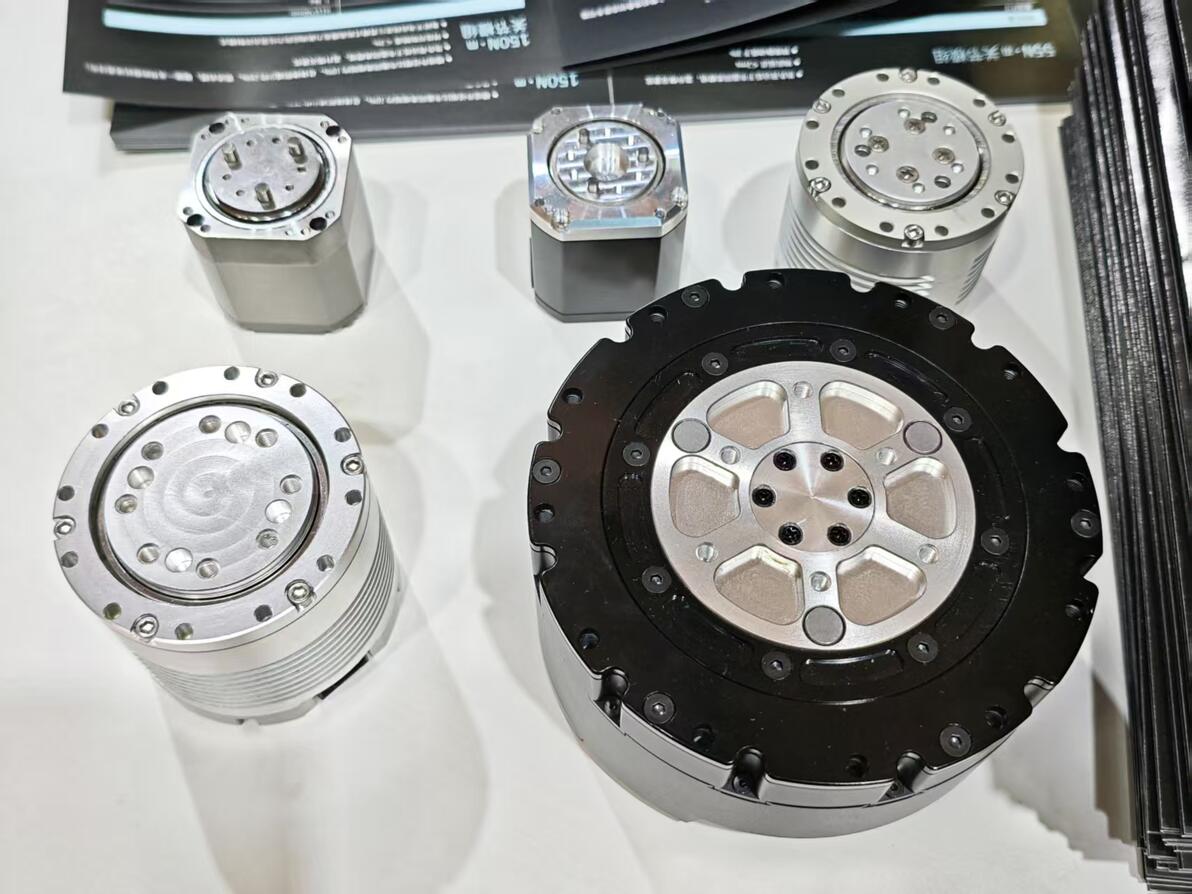

1.1 旋转执行器（市场占比约75%）

通过“电机+减速器”实现高速低扭转低速高扭，提供360°旋转能力。

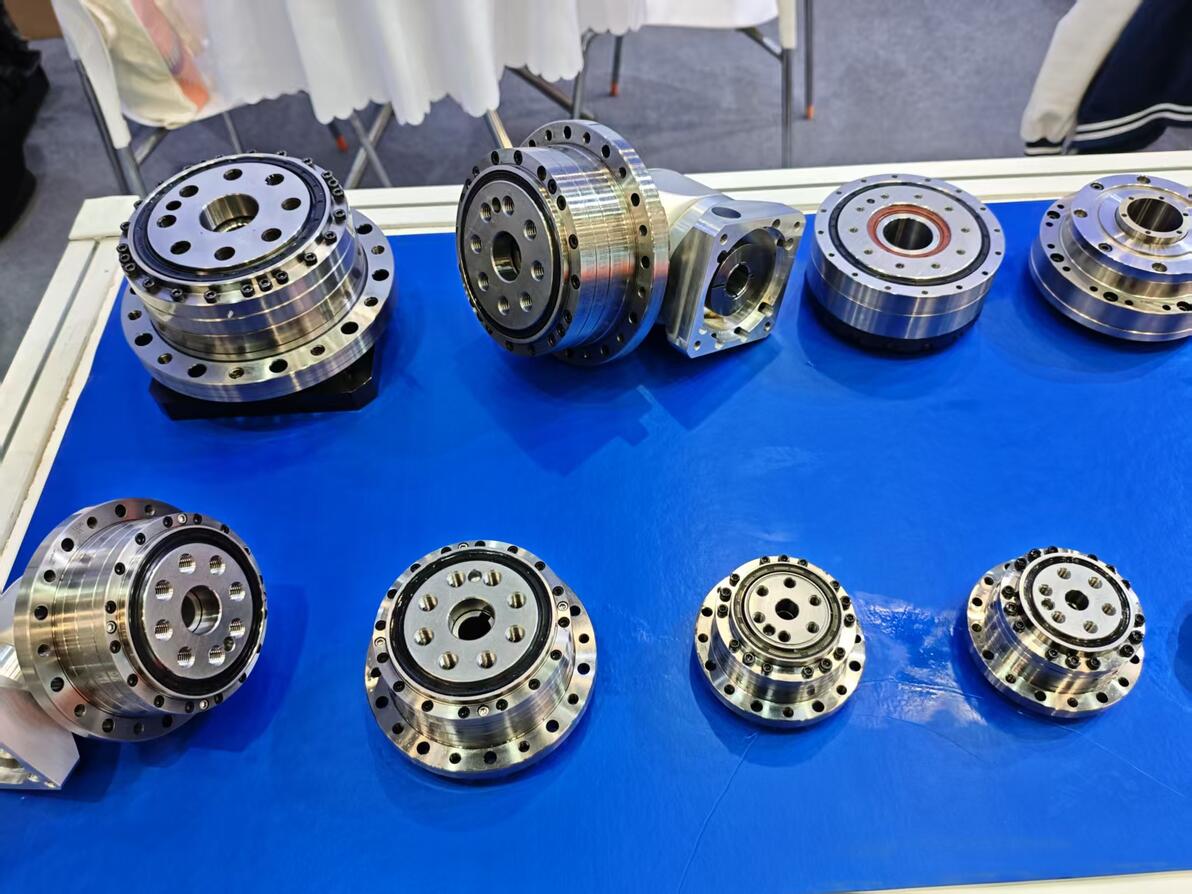

· 谐波减速器：无框力矩电机+谐波减速器+双编码器+驱动器，扭矩密度35-55N·m/kg，传动效率≥80%，抗冲击中等，适用于肩、肘、腕、腰部关节，市场占比45%。

· 行星减速器：无框力矩电机+行星减速器+双编码器+驱动器，扭矩密度30-45N·m/kg，传动效率85%-92%，抗冲击强，适用于膝、髋、腰部关节，市场占比25%。

· RV减速器：无框力矩电机+RV减速器+双编码器+驱动器，扭矩密度40-60N·m/kg，传动效率88%-95%，抗冲击极强，仅适配50kg以上重载机型髋、腰部关节，市场占比5%；中轻载机型逐步由行星减速器替代。国产RV减速器寿命约为国际顶尖产品的80%。

1.2 线性执行器（市场占比约25%）

通过“电机+丝杠”实现旋转转直线运动，适配小角度高负载关节。

· 核心架构：无框力矩电机+行星滚柱丝杠+力传感器+编码器+驱动器

· 核心优势：零背隙、耐冲击、能效高，站立静置状态电机无持续出力，整机续航可提升30%

· 主要缺点：行程受限、安装空间要求高、不适合大角度旋转关节

· 国产短板：行星滚柱丝杠量产一致性不足、精度波动较大

1.3 准直驱/直驱执行器（QDD）

采用大扭矩低速电机与低减速比（≤10:1）或无减速器架构，2026年增速最快，当前市场占比8%-12%，行业预判2027年渗透率可达18%-22%。

· 核心优势：±0.5%FS力控精度、1ms内响应延迟、反驱性优异

· 适用场景：腿部行走、人机交互、动态运动

二、按关节部位精准选型指南

2.1 上肢关节（肩、肘、腕）

核心需求：高精度、轻量化、快速响应、力控能力

· 肩关节：推荐谐波减速旋转关节，额定扭矩30-50N·m，峰值扭矩90-150N·m，重复定位精度≤0.1°，具备2-3倍额定转矩短时峰值过载能力。

· 肘关节：推荐谐波减速旋转关节或行星滚柱丝杠线性执行器，额定扭矩20-40N·m，峰值扭矩60-120N·m。线性方案能效更佳，旋转方案运动灵活性更强。

· 腕关节：推荐2-3自由度微型谐波减速旋转关节，额定扭矩5-15N·m，重复定位精度≤0.05°。优先选配集成六维力/力矩传感器的成品方案，国产六维力传感器在长期稳定性和温度漂移方面仍有差距。

2.2 下肢关节（髋、膝、踝）

核心需求：高负载、高抗冲击、高传动效率、长寿命

· 髋关节：推荐3自由度RV/行星减速旋转关节，额定扭矩80-200N·m，峰值扭矩240-600N·m，径向抗冲击载荷≥2000N。标配断电抱闸防护功能。

· 膝关节：推荐行星减速旋转关节或行星滚柱丝杠线性执行器，额定扭矩60-150N·m，峰值扭矩180-450N·m。线性执行器行走能效优势突出，适配长续航设计需求。

· 踝关节：推荐2自由度行星减速旋转关节，额定扭矩30-60N·m，峰值扭矩90-180N·m。具备优良力控性能，可适配复杂地形行走作业。

2.3 灵巧手关节

核心需求：微型化、高响应、高精度、多自由度

· 手指关节：推荐空心杯电机+微型谐波/行星减速器，额定扭矩0.5-2N·m，响应速度≤20ms。优先选用集成触觉传感器的模组。国产灵巧手单指额定工况寿命约1000小时，远低于工业场景要求的1万小时。

三、2026年量产级执行器核心性能阈值

· 量产级：扭矩密度≥35N·m/kg，重复定位精度≤0.1°，力控分辨率≤0.5N，传动效率谐波≥80%、行星/RV≥85%、线性≥90%，国产产品额定工况寿命8000-12000小时，进口产品≥15000小时，响应速度≤50ms，短时峰值过载≥2倍额定扭矩。

· 高端级：扭矩密度≥45N·m/kg，重复定位精度≤0.05°，力控分辨率≤0.2N，传动效率谐波≥83%、行星/RV≥88%、线性≥92%，国产产品额定工况寿命≥12000小时，进口产品≥20000小时，响应速度≤30ms，短时峰值过载≥2.5倍额定扭矩。

· 行业头部水平：扭矩密度≥55N·m/kg，重复定位精度≤0.01°，力控分辨率≤0.1N，传动效率谐波≥85%、行星/RV≥90%、线性≥94%，额定工况寿命≥20000小时，响应速度≤10ms，短时峰值过载≥3倍额定扭矩。

四、成本分析与降本策略

4.1 执行器成本构成

· 旋转执行器：谐波减速器36%，扭矩传感器30%，无框力矩电机13.5%，编码器10%，驱动器7%，其他3.5%。

· 线性执行器：行星滚柱丝杠45%-55%，力传感器15%-20%，无框力矩电机10%-15%，编码器5%-8%，驱动器4%-6%，其他3%-5%。

4.2 2026年执行器价格区间

· 微型谐波关节（5-15N·m）：国产1000-2500元，进口2000-4000元。

· 中型谐波关节（20-50N·m）：国产2500-5000元，进口5000-10000元。

· 行星/RV关节（50-200N·m）：国产4000-8000元，进口8000-18000元。

· 线性执行器（500-2000N）：国产3500-7000元，进口7000-15000元。

· 灵巧手单指（0.5-2N·m）：国产500-1200元，进口1000-2500元。

· 补充说明：2026年国产一体化关节模组量产最低价下探至1500-3000元/个，相较同规格进口产品成本降幅达40%-60%。

4.3 降本策略

1. 优先国产核心部件：综合性能趋近国际水准，采购价格仅为进口产品60-70%。

2. 采用一体化关节模组：对比零散采购零部件组装模式，综合成本可降低30-40%。

3. 差异化选型：依据关节实际负载需求匹配对应等级执行器，杜绝性能冗余造成成本浪费。

4. 规模化采购：与头部供应商签订长期供货协议，依托采购体量争取阶梯批量议价权益。

5. 精简结构设计：满足基础作业功能前提下，删减非必要自由度与冗余传感器配置。

五、选型常见误区与避坑指南

5.1 常见误区

1. 盲目堆砌高自由度：通用人形机器人整机配置40-55个自由度即可，过量配置会造成机身自重超标、主控算力损耗、整体造价上浮。

2. 忽略关节抗冲击性能：机器人行走、倾倒场景存在冲击载荷，下肢关节抗冲击指标为硬性考核项。

3. 仅参考静态参数选型：响应速度、控制带宽、峰值过载等动态指标，直接决定整机运动能力。

4. 轻视散热系统设计：长期满负载运行工况下，散热缺陷会引发电机功率衰减，严重时造成器件损毁。

5. 供应链布局意识薄弱：单一供应商绑定、重度依赖进口零部件，极易面临供货中断风险。

5.2 避坑指南

1. 优先选用商业化量产产品：规避实验室研发阶段未定型技术，降低工程落地故障风险。

2. 核验供应商资质文件：索要部件寿命测试、环境适应性、可靠性全套检测报告。

3. 小批量试样实测：大批量采购前，完成样机装配与实景工况验证测试。

4. 搭建多供应商储备体系：核心执行器部件固定2-3家合格备选供货方。

5. 考核配套服务能力：优先选择具备现场技术调试、售后维保能力的合作厂商。

六、2026-2027年技术发展趋势

1. 集成化程度进一步提高：电机、减速器、传感器、控制器、热管理系统高度集成，压缩整机体积，降低制造成本。

2. 新材料广泛应用：非晶合金定子铁芯、碳纤维转子护套、高性能永磁材料迭代应用，推动电机扭矩密度突破60N·m/kg。

3. 力控技术全面普及：低成本、高精度力传感器逐步成为执行器标准标配配件。

4. 硬件智能化升级：执行器内置边缘计算单元，实现本地运动闭环控制，分担主控制器运算压力。

5. 行业成本持续下行：预计2027年执行器整体平均成本再下降30-40%；国产行星滚柱丝杠产能全面释放，线性执行器成本降幅超40%。

6. 反向行星滚柱丝杠技术加速落地：特斯拉Optimus采用的核心技术，可进一步提升线性执行器的负载能力和寿命。

7. 轴向磁通电机逐步规模化应用：2026年已有小批量应用于关节场景，可提升扭矩密度15%-20%，2027年实现规模化量产。

七、合规校验

本指南参照2026年现行有效标准及行业规范编制：

· GB 11291.1-2011《工业环境用机器人 安全要求 第1部分：机器人》（2026修订版本处于起草阶段）

· GB/T 47245-2026《机器人智能控制系统总体架构》（2026年2月27日发布，2026年9月1日实施）

· GB 11291.2-2011《工业环境用机器人 安全要求 第2部分：机器人系统与集成》，等同采用IEC 62619:2011

· 工信部《人形机器人与具身智能标准体系（2026版）》
