随着机器人在工业、巡检、物流等关键领域的深度应用，系统可靠性成为制约产品性能与安全的核心瓶颈。如何科学定义可靠性目标？如何分析关键部件（电机、电调、传感器、减速器）的失效机理？如何通过仿真、加速试验与场景验证提升整机MTBF？

华汽睿达将举办“机器人关节模组设计与验证技术专题培训班”，本课程将为您提供系统性的工程方法与实战技术。

课程共九个模块，三大部分：第一部分聚焦关节模组设计， 涵盖产品架构与需求分解、电机特性分析、DOE多目标选型、系统可靠性仿真、热仿真；第二部分聚焦关节模组验证，涵盖失效机理分析、加速验证、场景验证、匹配验证；第三部分以真实工业现场关节模组应用案例分析讲解。相信通过两天的学习和交流，参加学员可以获得一套可落地的机器人可靠性设计与验证方案；掌握机器人加速试验、载荷谱构建、MTBF推算等关键技能；通过分组实操与案例研讨，快速提高机器人应用经验。

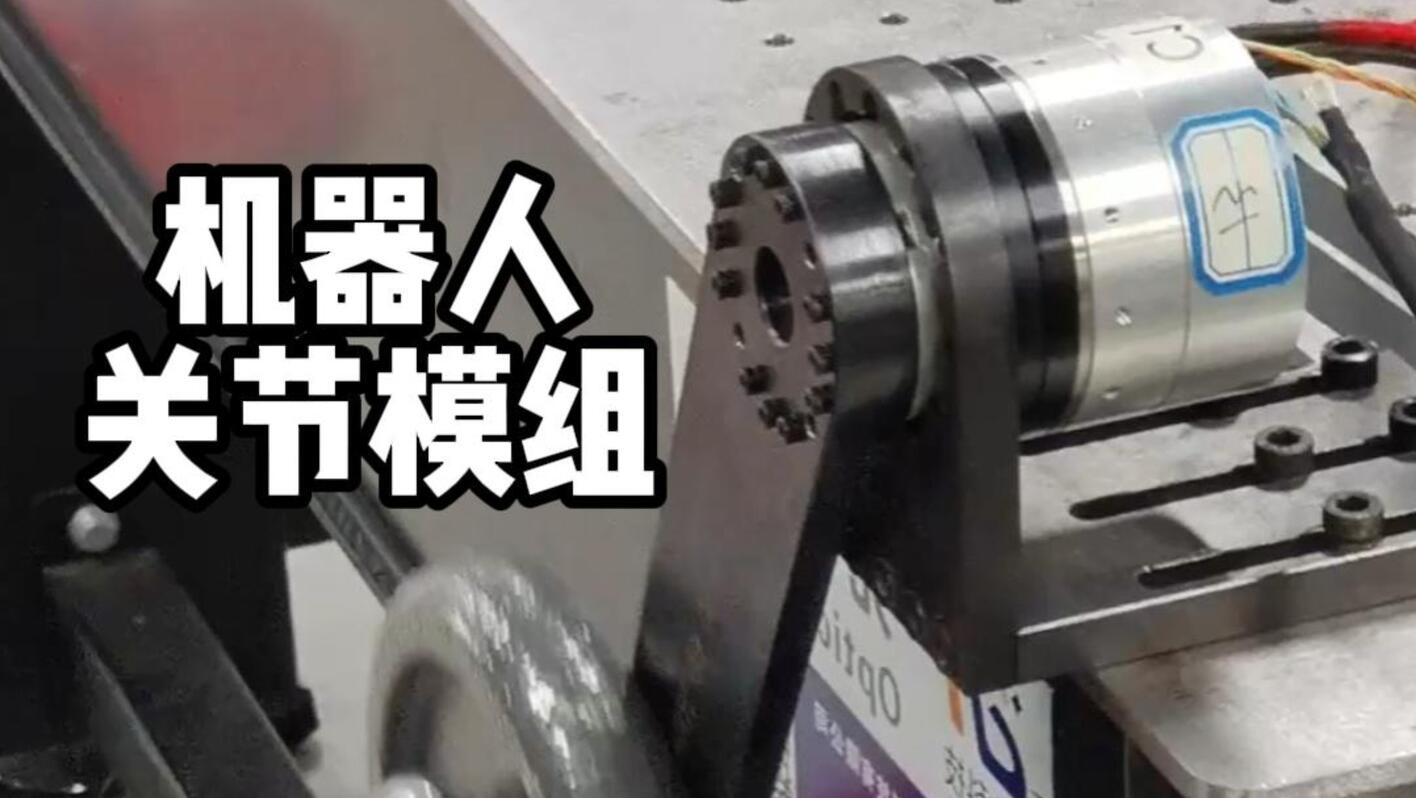

机器人关节模组需求架构、参数、选型、仿真与失效验证

模块一：机器人架构与关节模组需求分解

本节解决：整机指标如何分解为关节模组的设计输入。

1. 关节模组组成与接口定义

动力链：力矩电机（动力单元）→减速器→执行器→负载

控制链：编码器→驱动板→上位控制器→制动器（失电/得电制动）

支承链：安装法兰→机身，组件间机械接口、电气接口、热接口的耦合关系

2. 需求分解维度

精度分解：末端位姿公差→关节角度公差→传动误差、编码器误差、扭转变形、装配偏心各分量预算

寿命分解：整机设计寿命下行分配至各组件B10、可靠度

模块二：关节模组电气参数特性

本节解决：扭矩、转速、反电势、电流不平衡、抖动等特性如何提前识别与处置。

1. 关节模组参数体系

机械参数：额定/峰值扭矩、额定/最高转速、背隙、迟滞、传动误差、扭转刚度、转矩波动、惯量

电气参数：反电势常数、转矩常数、相电阻、相电感、额定/峰值电流

精度参数：绝对/重复定位精度、分辨率

热参数：热阻、热时间常数、工作温度范围、绝缘等级

参数耦合关系：转矩常数与电阻的权衡、速比与惯量匹配

2. 空载反电势

选型约束：给定最高转速与母线电压，反推最大允许反电势常数

异常判据：反电势常数偏离设计值指示磁钢异常或匝间短路

3. 电流不平衡

检测手段：三相有效值对比、序分量分解、在线阻抗辨识

保护策略：不平衡度阈值判据、降功率运行或停机

课堂讨论：夹爪抖动原因及解决

激励源：齿槽转矩（电磁）、动平衡残余（机械）、增益失配（控制）

影响：末端精度劣化、减速器柔轮与轴承微动磨损

抑制：斜极/斜槽、谐波注入、动力吸振器、惯量匹配

模块三：关节模组多目标选型与正交优化

本节解决：多参数耦合下如何以最少试验次数锁定关节模组最优组合。

1. 选型问题建模

约束条件：峰值扭矩、均方根扭矩、绝对精度、重复精度、MTBF、重量、成本

可控因子：速比、转矩常数、背隙等级、编码器分辨率、轴承类型、驱动板电流等级

2. 响应量设定

性能响应：扭矩余量（安全系数）、绝对角度误差、重复精度

寿命响应：系统MTBF、B10寿命

综合响应：总重、BOM成本

3. 课堂练习：结合自身产品，选取重复精度和重量目标，完成关节模组选型和参数优化

模块四：关节模组电驱系统热仿真与评估

本节解决：制造偏差与工况波动导致关节发热严重，直接影响运行与可靠性。

1. 热源识别

绕组铜耗、减速器摩擦热、MOSFET开关损耗

2. 热阻网络参数设定

绕组→定子铁芯→壳体→环境，各界面热阻等效计算

3. 工况边界制定

额定工况与极限工况的制定依据

峰值过载能力：给定温升限值与过载倍数下的最大持续时间

4. 课堂练习：散热设计评估与优化

模块五：关节模组失效物理与加速验证（上）

本节解决：寿命计算中的关键参数如何取值——活化能、冲击系数等实测经验值。

1. 电机绝缘老化：温度-寿命关系、不同绝缘等级的活化能取值、热-电老化叠加

2. 减速器失效：齿面接触疲劳与齿根弯曲疲劳、柔轮应力谱（平均应力与应力幅）、S-N曲线修正

3. 驱动板失效：结温波动幅值与循环寿命关系、不同工况下结温估算、并联器件的均流与热点

机器人关节模组加速验证、场景验证、匹配验证与应用案例

模块六：关节模组失效物理与加速验证（下）

本节解决：振动、高温、温湿度循环等多应力下的加速试验如何设计与执行。

1. 零件级试验

电机：绝缘电阻/耐压/极化指数、匝间冲击、磁钢退磁（高温堵转）、绝缘阶梯老化

减速器：刚度衰退、传动误差漂移、疲劳寿命

驱动器：功率循环、高低温启停、电压拉偏

电连接器/接插件：插拔耐久、接触电阻退化、振动条件下的瞬断检测

2. 加速模型与寿命计算

阿伦纽斯模型：高温加速，单一失效机制前提，加速因子上限避免引入新失效模式

逆幂模型：振动加速，应力量级放大与试验时间换算

3. 基于测试和仿真数据的关节模组可靠性评估

模块七：关节模组场景化验证体系

本节解决：现场工况如何等效转化为实验室可执行的试验方案。

1. 人形机器人工业任务剖面

物料搬运：抓取、举升、转运、放置，关节扭矩-转角时程——人形机器人、轮式机器人

设备巡检：长时行走、坡道、过门槛，持续扭矩与间歇过载——轮式机器人

2. 任务剖面转化方法

从现场典型工况提取关键应力参数，设计等效加载谱

3. 课堂练习

给定MTBF目标和真实场景，确定等效试验方案（应力水平、循环数、样本量、置信度）

选取场景：

装配作业：力控搜孔、插入、拧紧，低速高精工况——双臂机器人

上下料：快速往复、频繁启停，加减速峰值与热积累——单臂机器人

模块八：关节模组搭载整机匹配验证

本节解决：关节模组单体合格，装整机后出现故障——匹配问题如何前置发现。

1. 机械接口匹配

安装公差链：关节安装面精度与整肢角度累积误差

刚度与模态：关节扭转刚度不足→整肢谐振频率下移→与步态频率耦合→共振

2. 电连接器匹配

选型准则：载流量及降额、接触电阻、绝缘耐压、防护等级、插拔寿命

失效模式：微动腐蚀、突发断裂

验证方法：振动条件下接触电阻在线监测、插拔次数后的接触电阻与温升复测

3. 控制匹配

总线同步：EtherCAT/CAN FD同步机制与延迟，多关节时钟偏差对轨迹精度的影响

典型问题：通信延迟+力矩环延迟→相位滞后→动态轨迹误差增大

模块九：典型工业场景中机器人关节模组设计与应用案例

本节解决：工业现场关节模组典型故障的根因分析与改进路径。

案例1：高动态关节热失效——搬运机器人腕关节

工况：码垛作业，产线节拍由每小时30件提升至45件

故障：关节频繁过温报警，陆续出现绕组对地击穿、磁钢不可逆退磁

根因：实测扭矩-温度时程，峰值过载时间占比提高；建立热积累模型，频繁过载下热累积速率超过壳体散热速率

对策：优化壳体导热路径（导热垫/材料）、缩短过载保护时间窗口、控制回路增加热模型前馈

教训：热设计不能仅考虑额定工况，节拍提升后热时间常数匹配是核心

案例2：预测性维护与剩余寿命预估——装配线关节模组

工况：3C装配产线，数十台关节长时间运行，非计划停机冲击整线节拍，定期维护拆卸的模组多数仍有大量剩余寿命

方案：部署电流、绕组温度、壳体振动、红外热像四类传感，建立正常运行基线

剩余寿命预估：振动特征频率幅值趋势、红外热点温差、电流波形畸变→多源退化指标融合→剩余寿命预估模型

效果：非计划停机显著下降，模组平均服役周期延长

案例3：工况变更与长寿命验证——物流机器人关节模组

工况：由轻载料箱搬运改为重载托盘搬运，谐波柔轮B10寿命下降

改进：DOE评估速比调整、柔轮材料升级、托盘轻量化等方案，选定速比调整加材料升级，寿命恢复至目标水平，增重可控

验证：新载荷谱下加速疲劳试验确认改进有效

参观某省级重点实验室（机器人关节模组验证方向）

本次培训采用双方互动研讨及案例教学的方式，邀请到长期从事关节模组设计及相关验证的技术专家，通过对大量的具体案例分析，并结合工程实践的经验和心得，向大家呈上一场专业盛宴。
