车辆信息

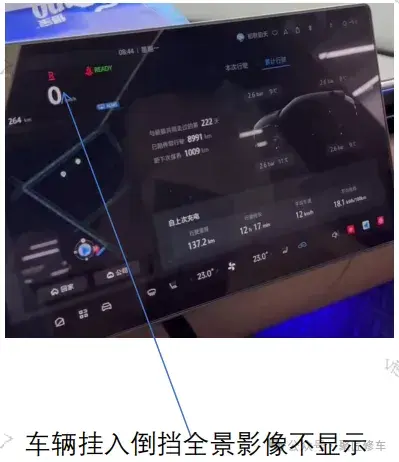

极狐T5车辆挂入倒挡全景影像不显示



连接诊断仪读取故障代码报

C11AE11

C11AF11

C11B011

C11B111

前后左右四个摄像头对地短路。


故障原因

• 摄像头插接件进水

• 控制器程序错误

• 控制器内部故障

故障处理

客户反馈此车辆全景影像偶发性不显示同时自动泊车功能也无法打开， 出现故障时断电后恢复正常过段时间再次出现。

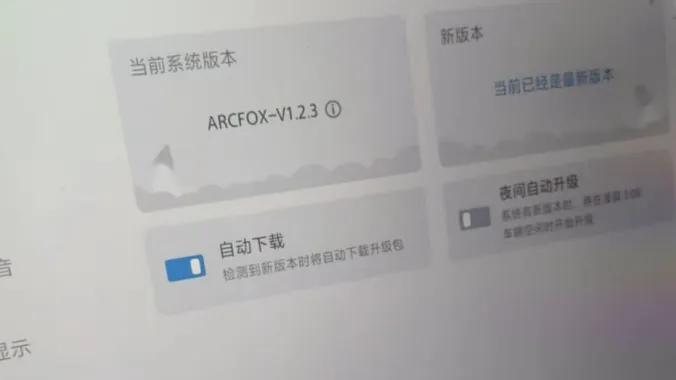

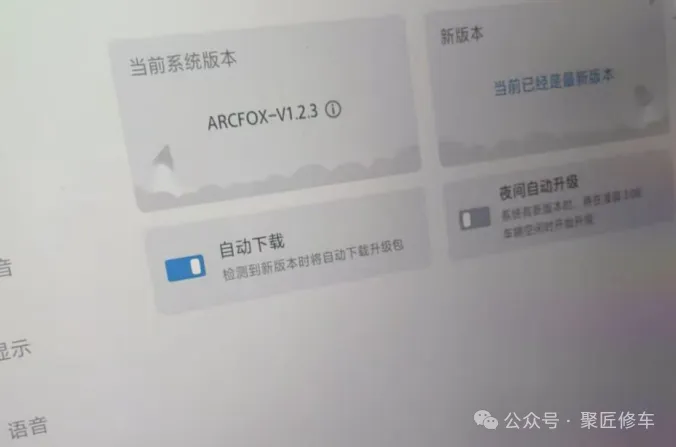

检查整车程序为最新版程序，重新刷写avap后测试故障依旧排除程序原 因导致。

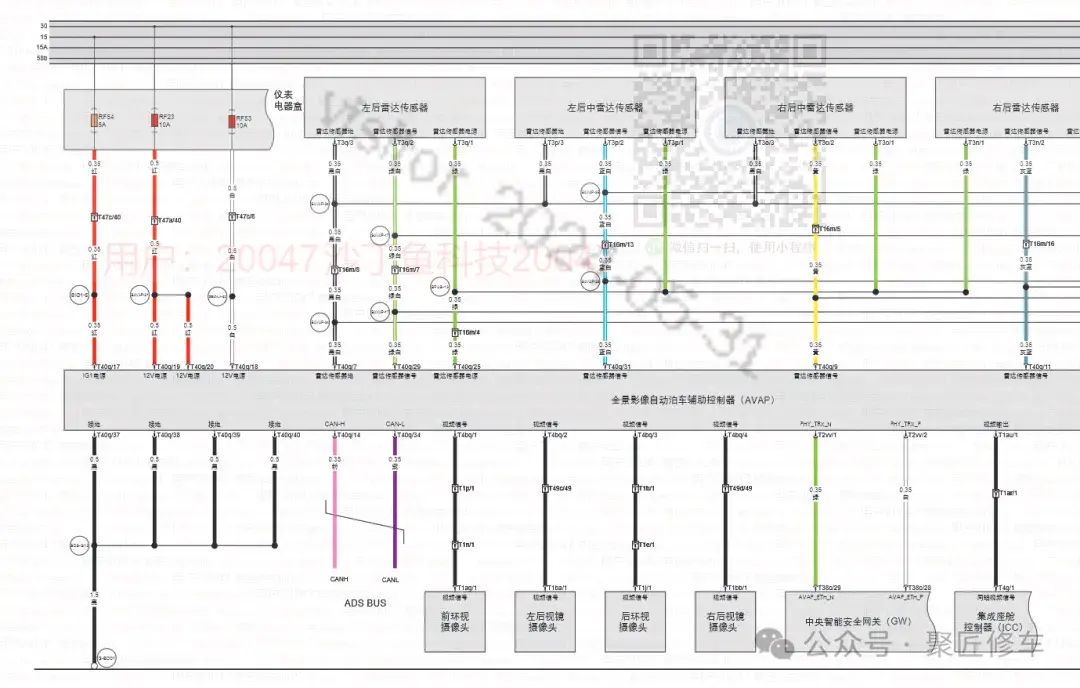

由于同时报四个摄像头对地短路，怀 疑摄像头缺少公共电源，查询电路图 测量全景影像模块电源均正常。

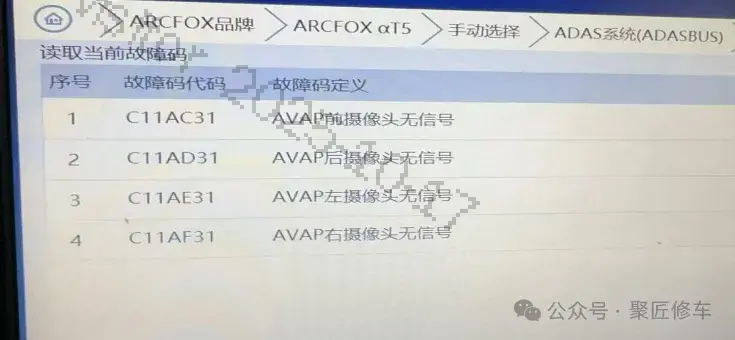

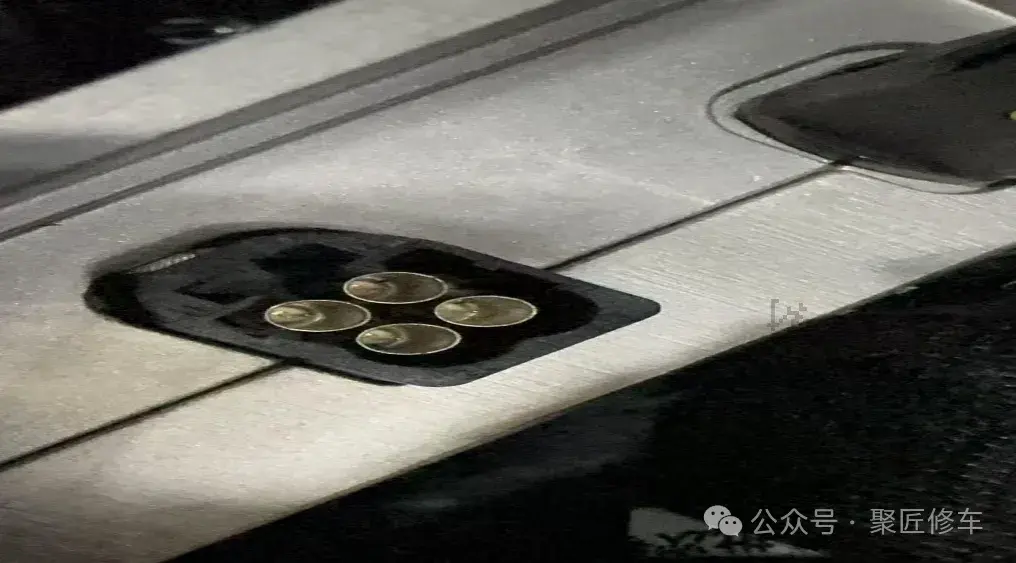

拔下视频线束插头故障码，故障码变 为无信号 不是之前的短路，检查摄像 头插接件正常无退针无腐蚀现象。


通过测量线束阻值、电压 检查插接件 均正常排除线束问题，怀疑问题出在 模块内部。更换新的模块后客户使用 一周回访没有再出现故障。

故障总结

维修偶发性故障时，一定要理清楚故障码的报码逻辑和系统的工作原理。
