一、产品概述

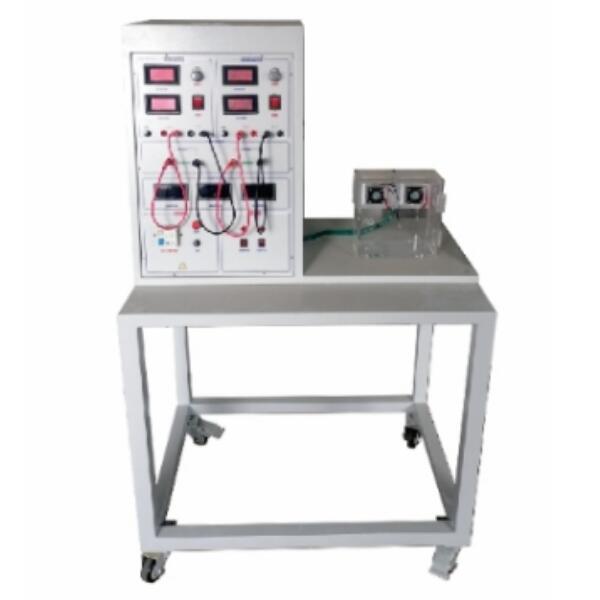

实验台以水冷式大功率多级半导体制冷片为核心，可直观演示半导体制冷与热泵工作状态，用于验证帕尔帖效应与塞贝克效应，是热工、制冷、能源类专业开展热电转换原理教学与实验测试的专用设备。

二、技术参数

输入电源：单相三线 220V±10% 50Hz

工作环境：温度 - 10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m

装置容量：＜0.2kVA

外形尺寸：1000mm×700mm×1100mm

安全保护：具备漏电保护，符合国家安全标准

工作模式：水冷级半导体制冷 / 热泵模式

三、产品特点

采用大功率水冷多级半导体制冷组片，冷热端均为水冷散热，制冷效果直观，可清晰观察冷端结冰全过程。

面板配备专用实验连接端子，支持定性观察与定量测量，实验操作便捷。

一体化结构设计，搭载双循环水路与微通道散热器，散热效率高、运行稳定。

配置独立直流电源、高精度测量仪表，可完成热电效应全参数测试。

四、基本配置

装置配备双路可调直流稳压电源、双路直流数字电压表、双路直流数字电流表、三只温度测量仪表、多级双循环水冷式半导体制冷机组、微通道热交换器、两台微型水泵及水冷板式换热器，整体集成度高、实验功能完整。

五、实训项目

可完成帕尔帖效应验证、塞贝克效应验证、制冷 / 热泵效应演示、制冷片参数测试、水循环系统热电特性测试、热电效应综合测试等核心实训内容，覆盖半导体热电转换全流程教学需求。
